NAUDOJIMO INSTRUKCIJA ART 23 Easytrim Accu BOSCH

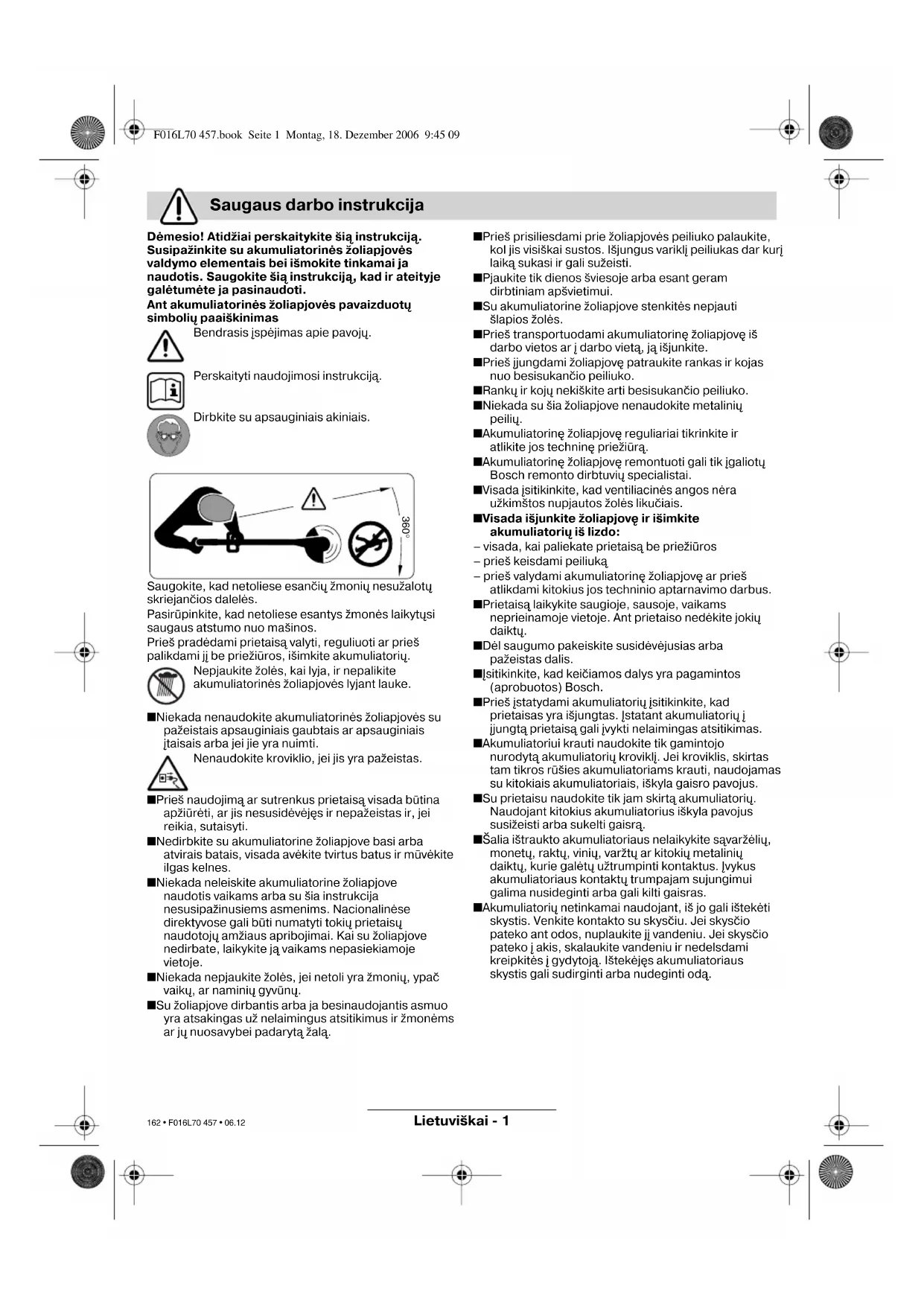

161 • F016L70 457 • 06.12Lietuviškai - 1

Dėmesio! Atidžiai perskaitykite šią instrukciją.

Susipažinkite su akumuliatorinės žoliapjovės

valdymo elementais bei išmokite tinkamai ja

naudotis. Saugokite šią instrukciją, kad ir ateityje

galėtumėte ja pasinaudoti.

Ant akumuliatorinės žoliapjovės pavaizduotų

simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Perskaityti naudojimosi instrukciją.

Dirbkite su apsauginiais akiniais.

Saugokite, kad netoliese esančių žmonių nesužalotų

skriejančios dalelės.

Pasirūpinkite, kad netoliese esantys žmonės laikytųsi

saugaus atstumo nuo mašinos.

Prieš pradėdami prietaisą valyti, reguliuoti ar prieš

palikdami jį be priežiūros, išimkite akumuliatorių.

Nepjaukite žolės, kai lyja, ir nepalikite

akumuliatorinės žoliapjovės lyjant lauke.

■ Niekada nenaudokite akumuliatorinės žoliapjovės su

pažeistais apsauginiais gaubtais ar apsauginiais

įtaisais arba jei jie yra nuimti.

Nenaudokite kroviklio, jei jis yra pažeistas.

■ Prieš naudojimą ar sutrenkus prietaisą visada būtina

apžiūrėti, ar jis nesusidėvėjęs ir nepažeistas ir, jei

■ Nedirbkite su akumuliatorine žoliapjove basi arba

atvirais batais, visada avėkite tvirtus batus ir mūvėkite

■ Niekada neleiskite akumuliatorine žoliapjove

naudotis vaikams arba su šia instrukcija

nesusipažinusiems asmenims. Nacionalinėse

direktyvose gali būti numatyti tokių prietaisų

naudotojų amžiaus apribojimai. Kai su žoliapjove

nedirbate, laikykite ją vaikams nepasiekiamoje

■ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač

vaikų, ar naminių gyvūnų.

■ Su žoliapjove dirbantis arba ja besinaudojantis asmuo

yra atsakingas už nelaimingus atsitikimus ir žmonėms

ar jų nuosavybei padarytą žalą.

■ Prieš prisiliesdami prie žoliapjovės peiliuko palaukite,

kol jis visiškai sustos. Išjungus variklį peiliukas dar kurį

laiką sukasi ir gali sužeisti.

■ Pjaukite tik dienos šviesoje arba esant geram

dirbtiniam apšvietimui.

■ Su akumuliatorine žoliapjove stenkitės nepjauti

■ Prieš transportuodami akumuliatorinę žoliapjovę iš

darbo vietos ar į darbo vietą, ją išjunkite.

■ Prieš įjungdami žoliapjovę patraukite rankas ir kojas

nuo besisukančio peiliuko.

■ Rankų ir kojų nekiškite arti besisukančio peiliuko.

■ Niekada su šia žoliapjove nenaudokite metalinių

■ Akumuliatorinę žoliapjovę reguliariai tikrinkite ir

atlikite jos techninę priežiūrą.

■ Akumuliatorinę žoliapjovę remontuoti gali tik įgaliotų

Bosch remonto dirbtuvių specialistai.

■ Visada įsitikinkite, kad ventiliacinės angos nėra

užkimštos nupjautos žolės likučiais.

■ Visada išjunkite žoliapjovę ir išimkite

akumuliatorių iš lizdo:

– visada, kai paliekate prietaisą be priežiūros

– prieš keisdami peiliuką

– prieš valydami akumuliatorinę žoliapjovę ar prieš

atlikdami kitokius jos techninio aptarnavimo darbus.

■ Prietaisą laikykite saugioje, sausoje, vaikams

neprieinamoje vietoje. Ant prietaiso nedėkite jokių

■ Dėl saugumo pakeiskite susidėvėjusias arba

■ Įsitikinkite, kad keičiamos dalys yra pagamintos

■ Prieš įstatydami akumuliatorių įsitikinkite, kad

prietaisas yra išjungtas. Įstatant akumuliatorių į

įjungtą prietaisą gali įvykti nelaimingas atsitikimas.

■ Akumuliatoriui krauti naudokite tik gamintojo

nurodytą akumuliatorių kroviklį. Jei kroviklis, skirtas

tam tikros rūšies akumuliatoriams krauti, naudojamas

su kitokiais akumuliatoriais, iškyla gaisro pavojus.

■ Su prietaisu naudokite tik jam skirtą akumuliatorių.

Naudojant kitokius akumuliatorius iškyla pavojus

susižeisti arba sukelti gaisrą.

■ Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių,

monetų, raktų, vinių, varžtų ar kitokių metalinių

daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus

akumuliatoriaus kontaktų trumpajam sujungimui

galima nusideginti arba gali kilti gaisras.

■ Akumuliatorių netinkamai naudojant, iš jo gali ištekėti

skystis. Venkite kontakto su skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu. Jei skysčio

pateko į akis, skalaukite vandeniu ir nedelsdami

kreipkitės į gydytoją. Ištekėjęs akumuliatoriaus

skystis gali sudirginti arba nudeginti odą.

Saugaus darbo instrukcija 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09

162 • F016L70 457 • 06.12Lietuviškai - 2

Šis prietaisas skirtas žolei ir piktžolėms pjauti po

krūmais bei šlaituose ir kraštuose, kurių

neįmanoma pasiekti su žoliapjovėmis ant ratukų.

Prietaisas yra tinkamas naudoti pagal paskirtį, kai

aplinkos temperatūra yra nuo 0 °C iki 40 °C.

Šioje instrukcijoje nurodyta, kaip prietaisą tinkamai

surinkti ir saugiai juo naudotis. Todėl labai svarbu,

kad šią instrukciją atidžiai perskaitytumėte.

Atsargiai išpakuokite akumuliatorinę žoliapjovę ir

patikrinkite, ar yra visos žemiau nurodytos dalys:

– Naudojimo instrukcija

Jei trūksta atsarginių dalių ar jos yra sugedusios,

kreipkitės į savo tiekėją.

1 Įjungimo-išjungimo jungiklis

4 Koto viršutinė dalis

5 Koto apatinė dalis

7 Ventiliacinės angos

11 Akumuliatoriaus kroviklio lizdas

**priklauso nuo šalies, į kurią yra tiekiamas prietaisas

Prietaiso komplekte gali būti ne visa pavaizduota

arba aprašyta įranga.

Akumuliatorinė žoliapjovė-

Tuščiosios eigos sūkių skaičius [min

Pjovimo zonos skersmuo [cm] 23 26

Svoris (be specialių priedų) [kg] 1,9 2,0

Serijos numeris Žr. ant mašinos (firminėje lentelėje) nurodytą serijos numerį 14.

Akumuliatorius NiMH NiMH Užsakymo numeris 2 607 335 699 2 607 335 699

akumuliatorius išsikrovęs) [h] 3 – 5* 3 – 5*

Užsakymo numeris 2 607 225 .. 2 607 225 ..

Leistinos krovimo temperatūros

intervalas [°C] 0 – 45 0 – 45

*Įkrovimo laikas, kai kroviklio įeinamoji įtampa 230 V.

Akumuliatorius pradedamas krauti, kai kroviklio

kištukas įkišamas į kištukinį lizdą ir akumuliatorius 9

įstatomas į kroviklio lizdą 11.

Žalias šviesadiodis indikatorius 12 nerodo

įkrovimo būklės! Šviečiantis žalias indikatorius

rodo, kad teka krovimo srovė.

Pasibaigus įkrovimo procesui (maždaug po 3 –

5 val.), iš kištukinio lizdo ištraukite kroviklio kištuką

ir išimkite akumuliatorių.

Kumuliatorių reikia krauti ne ilgiau

Akumuliatoriaus temperatūros pakilimas rodo, kad

jis yra visiškai įkrautas.

Nuolat veikdamas arba be pertraukos vieną po kito

kraudamas kelis akumuliatorius, kroviklis gali

įkaisti. Tai yra normalu ir nereiškia prietaiso

Naujas arba ilgesnį laiką nenaudotas

akumuliatorius visą galingumą išvystys tik po

maždaug 5 įkrovimo-iškrovimo ciklų.

Jei veikimo laikas tarp įkrovimų perstebimai

sutrumpėja, vadinasi akumuliatorius susidėvėjo ir

Akumuliatorių įstatykite tik tada, kai

akumuliatorinė žoliapjovė yra visiškai

Akumuliatorinę žoliapjovę montuokite tokia

Žoliapjovės koto montavimas

Įstatykite koto viršutinę dalį 4 į koto apatinę dalį 5 –

turi pasigirsti trakštelėjimas.

Nuoroda: kartą sujungus koto viršutinę dalį su

apatine dalimi, jų išardyti nebegalima.

Įsitikinkite, kad laidas nėra suspaustas ar

Apsauginio gaubto montavimas

Apsauginį gaubtą 8 uždėkite ant variklio galvutės 6.

➊ Užkabinkite apsauginį gaubtą už variklio

galvutės ir pastumkite jį atgal.

➋ Spauskite apsauginį gaubtą žemyn, kol jis gerai

užsifiksuos (pasigirs fiksatoriaus trakštelėjimas).

Pjaunamojo disko ir peiliuko tvirtinimas

Užmaukite pjaunamąjį diską 15 ant varančiosios

ašies (pasigirs trakštelėjimas).

Užmaukite peiliuką 16 ant ašelės 17, paspauskite jį

žemyn ir traukite į išorę, kol jis užsifiksuos.

Prieš pradėdami pjauti žolę iš pjovimo

zonos pašalinkite akmenis, medgalius ir

kitas kietas kliūtis.

Akumuliatorinę žoliapjovę išjungus

pjaunamasis peiliukas dar kelias sekundes

sukasi. Prieš įjungdami prietaisą iš naujo,

palaukite, kol variklis/pjaunamasis peiliukas

Nejunginėkite prietaiso dažnai, t.y. neįjunkite

ir neišjunkite trumpais intervalais.

Įjungimas ir išjungimas

Paspauskite jungiklį 1 ir laikykite paspaudę.

Norėdami prietaisą išjungti, jungiklį 1 atleiskite.

Akumuliatorinę žoliapjovę vedžiokite kairėn ir

dešinėn, laikydami ją toliau nuo savęs.

Akumuliatorinė žoliapjovė efektyviai pjauna iki

15 cm aukščio žolę. Aukštesnę žolę reikia pjauti

Žolės pjovimas aplink medžius ir krūmus

Aplink krūmus ir medžius šienaukite atsargiai –

saugokite, kad vielutė jų neliestų.

Pažeidus kamieną augalai gali žūti.

Dėmesio! Prieš pradėdami prietaisą

reguliuoti arba valyti, jį išjunkite ir išimkite

Akumuliatorinę žoliapjovę išjungus

pjaunamasis peiliukas dar kelias sekundes

Atsargiai – nelieskite besisukančio peiliuko.

Žolės pjovimas ir vejos pakraščių

B C D F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 164 • F016L70 457 • 06.12Lietuviškai - 4

Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė priklauso nuo

Prieš pradėdami prietaiso priežiūros ar

remonto darbus, išimkite akumuliatorių.

Nuoroda: reguliariai atlikite prietaiso aptarnavimo ir

priežiūros darbus, kad jis ilgai ir patikimai tarnautų.

Reguliariai reikia tikrinti, ar nėra akivaizdžių

prietaiso pažeidimų, pvz., atsilaisvinusių jungčių ir

susidėvėjusių ar pažeistų dalių.

Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai

ir apsauginiai įtaisai. Prieš pradėdami naudoti

atlikite būtinus techninės priežiūros ir remonto

Jei nepaisant kruopščios gamybos ir patikrinimo

žoliapjovė sugestų, jos remontas turi būti

atliekamas įgaliotose Bosch elektrinių įrankių

Ieškant informacijos ir užsakant atsargines dalis

būtina nurodyti dešimtženklį prietaiso užsakymo

Prieš pradėdami prietaiso priežiūros ar

remonto darbus, išimkite akumuliatorių.

Norėdami išimti susidėvėjusį peiliuką 16, stumkite jį

į vidų, kol jis nušoks nuo ašelės 17.

Nuo ašelės 17 aštriu peiliu nuvalykite plastmasės

likučius ir kitokius nešvarumus.

Norėdami įdėti naują pjaunamąjį peiliuką 16, jį

užmaukite ant ašelės 17, paspauskite žemyn ir

traukite į išorę, kol jis užsifiksuos.

Nuoroda: naudokite tik BOSCH atsarginius

peiliukus. Jie pasižymi geresnėmis pjovimo ir

naudojimo savybėmis. Naudojant kitokius

peiliukus, darbo našumas bus mažesnis.

Išjunkite prietaisą ir išimkite

akumuliatorių. Prieš padėdami

žoliapjovę į sandėlį įsitikinkite, kad

akumuliatorius yra išimtas.

Žoliapjovės išorinę dalį kruopščiai nuvalykite

švelniu šepetėliu ir skudurėliu. Nenaudokite

vandens, tirpiklių ar poliravimo priemonių.

Nuvalykite žolės likučius ir nešvarumus, ypač nuo

ventiliacinių angų 7.

Žoliapjovę paguldykite ant šono ir išvalykite

apsauginio gaubto 8 vidų. Prikibusius žolės likučius

pašalinkite mediniu ar plastmasiniu strypeliu.

Akumuliatorius turi būti laikomas nuo 0 iki 45 °C

Po žolės pjovimo/žoliapjovės

D F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09

165 • F016L70 457 • 06.12Lietuviškai - 5

Šioje lentelėje rasite nuorodas, kokie yra gedimų požymiai ir kokių veiksmų reikia imtis, jei prietaisas blogai

veikia. Jei problema nebus nustatyta ir pašalinta, kreipkitės į remonto dirbtuves.

Dėmesio: prieš ieškodami gedimo, prietaisą išjunkite ir iš lizdo išimkite akumuliatorių.

Gedimas Galima priežastis Pagalba

Nepavyksta pritvirtinti

apsauginio gaubto virš

Netinkamai sumontuota Nuimkite pjaunamąjį diską ir

apsauginį gaubtą uždėkite iš naujo,

žr. „Žoliapjovės montavimas“

Žoliapjovė neveikia Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai"

Žoliapjovė veikia su

Pažeisti vidiniai mašinos laidai

Įjungimo/Išjungimo klavišo defektas

Kreipkitės į remonto dirbtuves

Kreipkitės į remonto dirbtuves

Labai vibruoja, kelia

Prietaisas pažeistas

Kreipkitės į remonto dirbtuves

Įkrovus akumuliatorių

prietaisas veikia labai

Akumuliatorius ilgai nebuvo

naudojamas arba dažnai buvo

Akumuliatorius susidėvėjęs

Įkraukite akumuliatorių, taip pat žr.

Pjaukite palaipsniui, per kelis kartus

Akumuliatorių pakeiskite

Peiliukas nesisuka Išsikrovęs akumuliatorius

Prietaisas pažeistas

Įkraukite akumuliatorių, taip pat žr.

„Įkrovimo patarimai"

Kreipkitės į remonto dirbtuves

Prietaisas nepjauna Sulūžo peiliukas

Akumuliatorius nevisiškai įkrautas

Aplink pjaunamąjį diską apsivyniojo

Įkraukite akumuliatorių, taip pat žr.

Nešvarūs akumuliatoriaus kontaktai

Akumuliatorius sugedęs, nes nutrūko

kontaktas tarp akumuliatoriaus celių

Nuvalykite kontaktus (pvz., daug

kartų įstatykite ir išimkite

akumuliatorių), jei reikia,

akumuliatorių pakeiskite

Akumuliatorių pakeiskite

Įkišus kištuką į lizdą ir

įstačius akumuliatorių į

Kištukas ne iki galo arba netinkamai

įstatytas į kištukinį lizdą

Sugedęs lizdas, laidas arba kroviklis

Kištuką tinkamai įstatykite į kištukinį

Patikrinkite, ar elektros lizde yra

įtampa ir, jei reikia, pristatykite kroviklį

į įgaliotas Bosch elektrinių įrankių

F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09

Prietaisas, papildoma įranga ir pakuotė turi būti

panaudoti ekologiškam antriniam perdirbimui.

Nemeskite elektrinių įrankių į buitinių

atliekų konteinerius!

Pagal EEB direktyvą 2002/96/EB dėl

naudotų elektrinių įrankių ir

elektroninių prietaisų atliekų

utilizavimo ir pagal vietinius valstybės

įstatymus nebetinkami naudoti elektriniai įrankiai

turi būti surenkami atskirai nuo kitų atliekų ir

gabenami į antrinių žaliavų tvarkymo vietas

perdirbti aplinkai nekenksmingu būdu.

Detalius brėžinius ir informaciją apie

atsargines dalis galite rasti interneto

Bosch įrankių servisas

Faks.: + 370 37 350 108

Šio prietaiso triukšmo lygis išmatuotas pagal

2000/14/EB (1,60 m aukštyje,1,0 m atstumu) ir

EN 28 662 standartus.

Pagal A skalę išmatuotas prietaiso triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 72 dB (A);

garso galios lygis 88 dB (A).

Rankos ir riešo vibravimas tipiniu atveju yra

mažesnis kaip 2,5 m/s

Atsakingai pareiškiame, kad šis gaminys atitinka

žemiau pateiktas normas arba norminius

dokumentus: EN 786, EN 60 335 pagal direktyvų

89/336/EEB, 98/37/EB, 2000/14/EB reikalavimus.

2000/14/EB: garantuotas garso galios lygis L WA

yra žemesnis nei 94 dB (A). Atitikties vertinimas

atliktas pagal priedą VI.

Įgaliota patikros įstaiga: SRL, Sudbury England

Įgaliotosios patikros įstaigos identifikavimo

Galimi techniniai pakeitimai

Kokybės atitikties deklaracija
