ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EJS500QEO RYOBI

GR ΣΕΓΑ Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

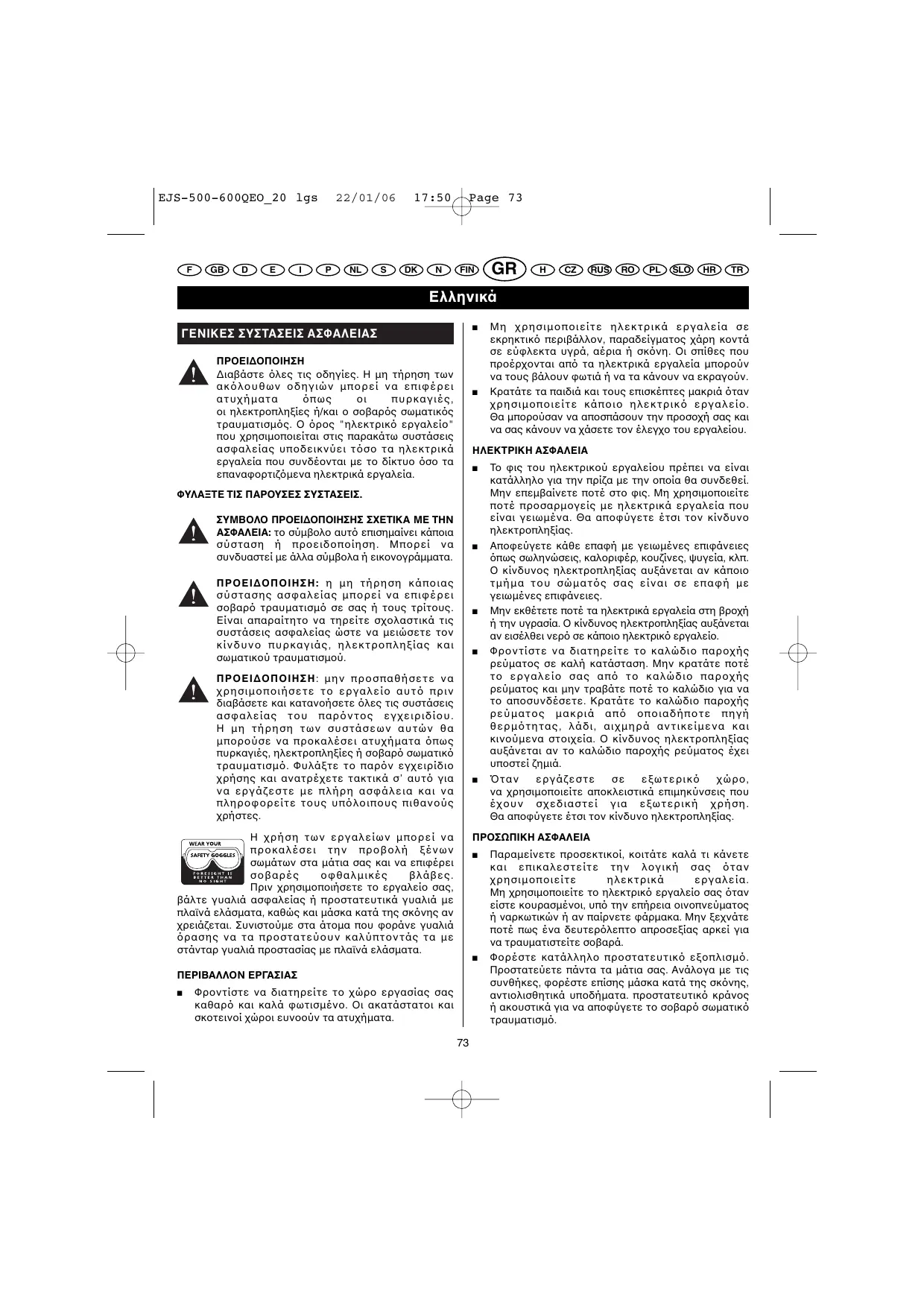

ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ ∆ιαβάστε λες τις οδηγίες. Η µη τήρηση των ακλουθων οδηγιών µπορεί να επιφέρει

οι ηλεκτροπληξίες ή/και ο σοβαρς σωµατικς τραυµατισµς. Ο ρος "ηλεκτρικ εργαλείο" που χρησιµοποιείται στις παρακάτω συστάσεις ασφαλείας υποδεικνύει τσο τα ηλεκτρικά εργαλεία που συνδέονται µε το δίκτυο σο τα επαναφορτιζµενα ηλεκτρικά εργαλεία.

ΦΥΛΑΞΤΕ ΤΙΣ ΠΑΡΟΥΣΕΣ ΣΥΣΤΑΣΕΙΣ. ΣΥΜΒΟΛΟ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ: το σύµβολο αυτ επισηµαίνει κάποια σύσταση ή προειδοποίηση. Μπορεί να συνδυαστεί µε άλλα σύµβολα ή εικονογράµµατα.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: η µη τήρηση κάποιας σύστασης ασφαλείας µπορεί να επιφέρει σοβαρ τραυµατισµ σε σας ή τους τρίτους. Είναι απαραίτητο να τηρείτε σχολαστικά τις συστάσεις ασφαλείας ώστε να µειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και σωµατικού τραυµατισµού.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: µην προσπαθήσετε να χρησιµοποιήσετε το εργαλείο αυτ πριν διαβάσετε και κατανοήσετε λες τις συστάσεις ασφαλείας του παρντος εγχειριδίου. Η µη τήρηση των συστάσεων αυτών θα µπορούσε να προκαλέσει ατυχήµατα πως πυρκαγιές, ηλεκτροπληξίες ή σοβαρ σωµατικ τραυµατισµ. Φυλάξτε το παρν εγχειρίδιο χρήσης και ανατρέχετε τακτικά σ’ αυτ για να εργάζεστε µε πλήρη ασφάλεια και να πληροφορείτε τους υπλοιπους πιθανούς

Το φις του ηλεκτρικού εργαλείου πρέπει να είναι κατάλληλο για την πρίζα µε την οποία θα συνδεθεί. Μην επεµβαίνετε ποτέ στο φις. Μη χρησιµοποιείτε ποτέ προσαρµογείς µε ηλεκτρικά εργαλεία που είναι γειωµένα. Θα αποφύγετε έτσι τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε κάθε επαφή µε γειωµένες επιφάνειες πως σωληνώσεις, καλοριφέρ, κουζίνες, ψυγεία, κλπ. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται αν κάποιο τµήµα του σώµατς σας είναι σε επαφή µε γειωµένες επιφάνειες. Μην εκθέτετε ποτέ τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται αν εισέλθει νερ σε κάποιο ηλεκτρικ εργαλείο. Φροντίστε να διατηρείτε το καλώδιο παροχής ρεύµατος σε καλή κατάσταση. Μην κρατάτε ποτέ το εργαλείο σας απ το καλώδιο παροχής ρεύµατος και µην τραβάτε ποτέ το καλώδιο για να το αποσυνδέσετε. Κρατάτε το καλώδιο παροχής ρεύµατος µακριά απ οποιαδήποτε πηγή θερµτητας, λάδι, αιχµηρά αντικείµενα και κινούµενα στοιχεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται αν το καλώδιο παροχής ρεύµατος έχει υποστεί ζηµιά. 3ταν

να χρησιµοποιείτε αποκλειστικά επιµηκύνσεις που έχουν σχεδιαστεί για εξωτερική χρήση. Θα αποφύγετε έτσι τον κίνδυνο ηλεκτροπληξίας. ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ Η χρήση των εργαλείων µπορεί να προκαλέσει την προβολή ξένων σωµάτων στα µάτια σας και να επιφέρει

Πριν χρησιµοποιήσετε το εργαλείο σας, βάλτε γυαλιά ασφαλείας ή προστατευτικά γυαλιά µε πλαϊνά ελάσµατα, καθώς και µάσκα κατά της σκνης αν χρειάζεται. Συνιστούµε στα άτοµα που φοράνε γυαλιά ρασης να τα προστατεύουν καλύπτοντάς τα µε στάνταρ γυαλιά προστασίας µε πλαϊνά ελάσµατα.

Μη χρησιµοποιείτε ηλεκτρικά εργαλεία σε εκρηκτικ περιβάλλον, παραδείγµατος χάρη κοντά σε εύφλεκτα υγρά, αέρια ή σκνη. Οι σπίθες που προέρχονται απ τα ηλεκτρικά εργαλεία µπορούν να τους βάλουν φωτιά ή να τα κάνουν να εκραγούν. Κρατάτε τα παιδιά και τους επισκέπτες µακριά ταν χρησιµοποιείτε κάποιο ηλεκτρικ εργαλείο. Θα µπορούσαν να αποσπάσουν την προσοχή σας και να σας κάνουν να χάσετε τον έλεγχο του εργαλείου. Φροντίστε να διατηρείτε το χώρο εργασίας σας καθαρ και καλά φωτισµένο. Οι ακατάστατοι και σκοτεινοί χώροι ευνοούν τα ατυχήµατα.

Παραµείνετε προσεκτικοί, κοιτάτε καλά τι κάνετε και επικαλεστείτε την λογική σας ταν χρησιµοποιείτε

Μη χρησιµοποιείτε το ηλεκτρικ εργαλείο σας ταν είστε κουρασµένοι, υπ την επήρεια οινοπνεύµατος ή ναρκωτικών ή αν παίρνετε φάρµακα. Μην ξεχνάτε ποτέ πως ένα δευτερλεπτο απροσεξίας αρκεί για να τραυµατιστείτε σοβαρά. Φορέστε κατάλληλο προστατευτικ εξοπλισµ. Προστατεύετε πάντα τα µάτια σας. Ανάλογα µε τις συνθήκες, φορέστε επίσης µάσκα κατά της σκνης, αντιολισθητικά υποδήµατα. προστατευτικ κράνος ή ακουστικά για να αποφύγετε το σοβαρ σωµατικ τραυµατισµ. 22/01/06 EJS-500-600QEO_20 lgs

ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Αποφύγετε τα ακούσια ξεκινήµατα. Βεβαιωθείτε πως ο διακπτης βρίσκεται στη θέση "διακοπή" πριν συνδέσετε το εργαλείο σας. Για να αποφύγετε τον κίνδυνο ατυχηµάτων, µην µετακινείτε το εργαλείο σας µε το δάκτυλο επάνω στη σκανδάλη και µην το συνδέετε αν ο διακπτης βρίσκεται στη θέση "λειτουργία". Αφαιρέστε τα κλειδιά σύσφιξης πριν θέσετε το εργαλείο σας σε λειτουργία. Ένα κλειδί σύσφιξης που θα µείνει συνδεδεµένο µε κάποιο κινούµενο στοιχείο του εργαλείου µπορεί να εκτοξευτεί και να προκαλέσει σοβαρ σωµατικ τραυµατισµ. Φροντίστε να διατηρείτε πάντα την ισορροπία σας. Σταθείτε σταθερά στα πδια σας και µην τεντώνετε τα χέρια σας πολύ µακριά. Μια σταθερή θέση εργασίας σας επιτρέπει να ελέγχετε καλύτερα το εργαλείο σας σε περίπτωση απρβλεπτου συµβάντος. Φορέστε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσµήµατα που θα µπορούσαν να πιαστούν στα κινούµενα στοιχεία. Επίσης, φροντίστε να διατηρείτε τα µαλλιά σας, τα ρούχα σας και τα γάντια σας µακριά απ τα κινούµενα τµήµατα. Αν το εργαλείο σας είναι εξοπλισµένο µε διάταξη αναρρφησης της σκνης, φροντίστε να τοποθετείται και να χρησιµοποιείται σωστά. Θα αποφύγετε έτσι τον κίνδυνο ατυχηµάτων που οφείλεται στη σκνη.

Οι επισκευές πρέπει να πραγµατοποιούνται απ ειδικευµένο τεχνικ και µνο µε γνήσια ανταλλακτικά. Θα µπορείτε έτσι να χρησιµοποιήσετε το εργαλείο σας µε πλήρη ασφάλεια.

Συντηρείτε τα εργαλεία σας σχολαστικά. Ελέγξτε την ευθυγράµµιση των κινητών τµηµάτων. Βεβαιωθείτε πως κανένα τµήµα δεν έχει σπάσει. Ελέγξτε το µοντάρισµα και οποιοδήποτε άλλο στοιχείο θα µπορούσε να επηρεάσει τη λειτουργία του εργαλείου. Αν κάποια τµήµατα έχουν υποστεί ζηµιά, επιδιορθώστε το εργαλείο σας πριν το χρησιµοποιήσετε. Πολλά ατυχήµατα οφείλονται σε κακή συντήρηση των εργαλείων. Φροντίστε να διατηρείτε τα εξαρτήµατα κοπής καθαρά και ακονισµένα. Τα εργαλεία που συντηρούνται σωστά και είναι καλά ακονισµένα παρουσιάζουν µικρτερο κίνδυνο εµπλοκής και θα διατηρήσετε ευκολτερα τον έλεγχ τους. Τηρήστε τις παρούσες συστάσεις ασφαλείας ταν χρησιµοποιείτε το εργαλείο, τα εξαρτήµατα, τις µύτες, κλπ λαµβάνοντας υπψη τις ιδιαιτερτητες της συσκευής σας, του χώρου εργασίας σας και της εργασίας που θα πραγµατοποιήσετε. Προς αποφυγήν επικίνδυνων καταστάσεων, χρησιµοποιείτε το ηλεκτρικ εργαλείο σας µνο για τις εργασίες για τις οποίες έχει σχεδιαστεί.

Μη ζορίζετε το εργαλείο. Χρησιµοποιήστε το κατάλληλο για την εργασία που θέλετε να εκτελέσετε εργαλείο. Το εργαλείο σας θα είναι αποτελεσµατικτερο και ασφαλέστερο αν το χρησιµοποιείτε στην ταχύτητα για την οποία έχει σχεδιαστεί. Μη χρησιµοποιείτε τα ηλεκτρικά εργαλεία αν δεν µπορείτε να τα θέσετε σε λειτουργία και εκτς λειτουργίας µε το διακπτη. Τα εργαλεία που δεν µπορούν να τεθούν σωστά σε λειτουργία και εκτς λειτουργίας είναι επικίνδυνα και πρέπει οπωσδήποτε να επισκευάζονται. Αποσυνδέετε το εργαλείο σας πριν προβείτε σε ρυθµίσεις, αντικατάσταση εξαρτηµάτων ή πριν το τακτοποιήσετε. Θα µειώσετε έτσι τον κίνδυνο ακούσιου ξεκινήµατος του εργαλείου. 3ταν δεν χρησιµοποιούνται, τα εργαλεία πρέπει να τακτοποιούνται µακριά απ τα παιδιά. Μην αφήνετε άτοµα που δεν γνωρίζουν το εργαλείο ή που δεν έχουν λάβει γνώση αυτών των συστάσεων ασφαλείας να χρησιµοποιούν το εργαλείο. Τα εργαλεία είναι επικίνδυνα στα χέρια άπειρων ατµων. ∆ιακπτης µε σκανδάλη Μεταβολέας ταχύτητας Πλήκτρο ασφάλισης στη θέση "λειτουργία" Προστατευτικ λάµας

Λάµα πριονιού ∆ιάταξη ρύθµισης της παλινδροµικής κίνησης. Στµιο αναρρφησης Μοχλς ακινητοποίησης της κλίσης Υποδοχή τακτοποίησης για τις λάµες Καρούλι καθοδήγησης Οδηγς παράλληλης κοπής (προαιρετικά) Βίδα σύσφιξης του οδηγού παράλληλης κοπής Μοχλς γρήγορης στερέωσης της λάµας Φωτεινή ένδειξη θέσης υπ τάση ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Για να απελευθερώσετε τη θέση "λειτουργίας", πιέστε τη σκανδάλη και ελευθερώστε την. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

∆ιαδροµή της λάµας ικαντητα κοπής:

Αν η λειτουργία ασφάλισης είναι ενεργοποιηµένη και η σέγα σας αποσυνδεθεί κατά λάθος, απελευθερώστε αµέσως τη θέση "λειτουργία".

διαδροµές/λεπτ διαδροµές/λεπτ 16 mm 20 mm 75 mm 6 mm ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Πριν συνδέσετε το πρινι σας, βεβαιωθείτε πως η διάταξη ασφάλισης στη θέση "λειτουργίας" δεν είναι ενεργοποιηµένη (πατήστε τη σκανδάλη και έπειτα ελευθερώστε την). Η µη τήρηση της σύστασης αυτής µπορεί να επιφέρει τυχαίο ξεκίνηµα της σέγας και να προκαλέσει σοβαρ σωµατικ τραυµατισµ. Επίσης, µην ασφαλίζετε τη σέγα στη θέση "λειτουργία" αν πραγµατοποιείτε εργασίες που απαιτούν συχνές στάσεις της σέγας. 75 mm 8 mm ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΑΘΕΤΕ ΝΑ ΓΝΩΡΙΖΕΤΕ ΤΗ ΣΕΓΑ ΣΑΣ Πριν χρησιµοποιήσετε τη σέγα σας, εξοικειωθείτε µε λες τις λειτουργίες και ιδιαιτερτητές της σον αφορά στην ασφάλεια. ΗΛΕΚΤΡΙΚΗ ΣΥΝ∆ΕΣΗ ΜΕΤΑΒΟΛΕΑΣ ΤΑΧΥΤΗΤΑΣ (Σχ. 2) Η σέγα σας είναι εξοπλισµένη µε κινητήρα ποιτητας. Πρέπει να συνδεθεί µε ηλεκτρική πρίζα η τροφοδοσία της οποίας να αντιστοιχεί µε αυτήν που αναγράφεται στην πλάκα προδιαγραφών του εργαλείου. Μη χρησιµοποιήστε το εργαλείο αυτ µε συνεχές ρεύµα (DC). Η σηµαντική πτώση της τάσης θα επιφέρει υπερθέρµανση και απώλεια ισχύος του κινητήρα. Αν το εργαλείο σας δεν λειτουργεί ενώ είναι συνδεδεµένο στο ρεύµα, ελέγξτε πάλι την παροχή ρεύµατος. Το εργαλείο σας είναι εξοπλισµένο µε µεταβολέα ταχύτητας (2) που σας επιτρέπει να ελέγχετε και να ρυθµίζετε την ταχύτητα και συνεπώς την ισχύ του εργαλείου. Μπορείτε να αυξάνετε (+) ή να µειώνετε (-) την ταχύτητα της σέγας σας γυρίζοντας τον µεταβολέα ταχύτητας προς την κατεύθυνση των τξων που απεικονίζονται στο σχεδιάγραµµα 2. Παρατήρηση: Κρατάτε τη σέγα σε θέση κανονικής λειτουργίας και γυρίστε τον µεταβολέα ταχύτητας προς τα αριστερά για να αυξήσετε την ταχύτητα και την ισχύ της σέγας σας. Για να µειώσετε την ταχύτητα, γυρίστε το µεταβολέα προς τα δεξιά. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Μη χαλαρώσετε την προσοχή σας αφού εξοικειωθείτε µε τη σέγα σας. Μην ξεχνάτε ποτέ πως ένα δευτερλεπτο απροσεξίας αρκεί για να τραυµατιστείτε σοβαρά. Αν θέλετε να ασφαλίσετε το µεταβολέα σε µια συγκεκριµένη ταχύτητα, πιέστε τη σκανδάλη, πατήστε το διακπτη ασφάλισης στη θέση "λειτουργία" και ελευθερώστε τη σκανδάλη. Έπειτα µπορείτε να γυρίσετε το µεταβολέα µέχρι την επιθυµητή ταχύτητα.

Παρατήρηση: Αν ο µεταβολέας ταχύτητας είναι γυρισµένος τέρµα δεξιά (ρύθµιση µηδέν), το πρινι σας δεν θα λειτουργήσει. ΣΚΑΝ∆ΑΛΗ (Σχέδιο 1)

Για να ΞΕΚΙΝΗΣΕΤΕ τη σέγα σας, πατήστε τη σκανδάλη (1). Απελευθερώστε εντελώς τη σκανδάλη για να ΣΤΑΜΑΤΗΣΕΤΕ τη σέγα σας. Παρατήρηση: Αν δεν επιθυµείτε να χρησιµοποιήσετε το µεταβολέα ταχύτητας, γυρίστε τον τέρµα αριστερά. Η θέση αυτή θα σας επιτρέψει να ελέγχετε την ταχύτητα αποκλειστικά µέσω της πίεσης που ασκείτε επάνω στη σκανδάλη. ∆ΙΑΚΟΠΤΗΣ ΑΣΦΑΛΙΣΗΣ ΣΤΗ ΘΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (Σχ. 1) Αποφύγετε να χρησιµοποιείτε τη σέγα σας σε υπερβολικά χαµηλές ταχύτητες για παρατεταµένες περιδους. Μια παρατεταµένη λειτουργία σε χαµηλή ταχύτητα µπορεί να προκαλέσει υπερθέρµανση του κινητήρα. Στην περίπτωση αυτή, λειτουργήστε το πρινι στο κεν στη µέγιστη ταχύτητα ώστε να κρυώσει. Η σέγα σας είναι εξοπλισµένη µε ένα κουµπί που επιτρέπει την ασφάλισή της στη θέση "λειτουργίας" (3). Η λειτουργία αυτή είναι ιδιαίτερα χρήσιµη στην περίπτωση παρατεταµένων κοπών. Για να ασφαλίσετε τη σέγα σας στη θέση "λειτουργίας", πιέστε τη σκανδάλη, πατήστε το διακπτη ασφάλισης που βρίσκεται στο πλάι της λαβής και ελευθερώστε τη σκανδάλη. 3ταν ελευθερώνετε το διακπτη ασφάλισης, η σέγα σας συνεχίζει να λειτουργεί. Οι παρακάτω ενδείξεις θα σας βοηθήσουν να καθορίσετε ποια ταχύτητα πρέπει να επιλέξετε ανάλογα µε τον τύπο κοπής που θα πραγµατοποιήσετε:

Η ΧΑΜΗΛΗ ταχύτητα ταιριάζει για τις εργασίες που απαιτούν χαµηλή ισχύ και ταχύτητα, παραδείγµατος χάρη για το ξεκίνηµα µιας κοπής. Η ΜΕΣΗ ταχύτητα ταιριάζει στην κοπή σκληρών υλικών, πλαστικών και αντικολλητών. Η ΥΨΗΛΗ ταχύτητα ταιριάζει για τις εργασίες κοπής που απαιτούν τη µέγιστη ταχύτητα, πως οι κοπές ξύλων. Τα µαλακά υλικά πως το αλουµίνιο, ο µπρούντζος και ο χαλκς απαιτούν επίσης υψηλές ταχύτητες κοπής.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Προς αποφυγήν του κινδύνου σοβαρού τραυµατισµού, φοράτε πάντα γυαλιά ασφαλείας ή προστατευτικά γυαλιά µε πλαϊνά ελάσµατα. Φροντίστε να κρατάτε τα χέρια σας και τα δάκτυλά σας µακριά απ το κάρτερ κινητήρα και τη λάµα και µην τα περνάτε κάτω απ το προς επεξεργασία αντικείµενο ταν η σέγα είναι σε λειτουργία. ΤΑΚΤΟΠΟΙΗΣΗ ΤΩΝ ΛΕΠΙ∆ΩΝ (Σχ. 3) (ΜΟΝΤΕΛΟ EJS-600 QEO ΜΟΝΟ) Η υποδοχή τακτοποίησης για τις λάµες είναι ιδιαίτερα πρακτική. Η υποδοχή αυτή (11) βρίσκεται στο πίσω µέρος του στοµίου αναρρφησης της σκνης. Επιτρέπει την τακτοποίηση των ανταλλακτικών λεπίδων.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Για να αποφύγετε τον κίνδυνο σοβαρού σωµατικού τραυµατισµού, µη χρησιµοποιήσετε ποτέ το πρινι πριν βεβαιωθείτε τι το προστατευτικ λάµας βρίσκεται στη θέση του. Για να την ανοίξετε: πιέστε το κάλυµµα µε τον αντίχειρα ή το δάκτυλ σας. Βάλτε τις λάµες στην υποδοχή τακτοποίησης τους. Για να την κλείσετε: πιέστε το κάλυµµα µε τον αντίχειρα ή το δάκτυλ σας. ΓΕΝΙΚΕΣ ΚΟΠΕΣ (Σχ. 5) Τοποθετήστε το µπροστιν µέρος του πέλµατος της σέγας επάνω στο προς επεξεργασία αντικείµενο και ευθυγραµµίστε το κοφτερ άκρο της λάµας µε τη γραµµή κοπής του προς επεξεργασία αντικειµένου. Βεβαιωθείτε πως το καλώδιο παροχής ρεύµατος δεν βρίσκεται στην προβλεπµενη για τη λάµα διαδροµή. Ξεκινήστε τη σέγα και κατευθύνετέ την προς την επιφάνεια εργασίας. Ασκήστε µια σταθερή πίεση προς τα κάτω ώστε η σέγα σας να παραµείνει σταθερή και πιέστε ελαφρά προς το µπροστιν µέρος για να προχωρήσει η σέγα σας. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Μην εισάγετε λάµες πριονιού (7) στις οπές αερισµού. Πράγµατι, θα µπορούσαν να έρθουν σε επαφή µε εσωτερικά στοιχεία υπ τάση και να προκαλέσουν ηλεκτροπληξία και σοβαρ σωµατικ τραυµατισµ. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Η σέγα σας δεν πρέπει ποτέ να είναι συνδεδεµένη ταν τοποθετείτε εξαρτήµατα, πραγµατοποιείτε ρυθµίσεις, τοποθετείτε ή αφαιρείτε τη λάµα ή ταν δεν τη χρησιµοποιείτε. Αποσυνδέστε τη σέγα σας για να αποφύγετε τον κίνδυνο ακούσιου ξεκινήµατος που θα µπορούσε να προκαλέσει σοβαρ σωµατικ τραυµατισµ. ΜΗ ΖΟΡΙΖΕΤΕ ΤΗ ΣΕΓΑ ΣΑΣ. Αν ζορίσετε τη σέγα σας, κινδυνεύει να προκληθεί υπερθέρµανση του κινητήρα και να σπάσει η λάµα. ΠΑΛΙΝ∆ΡΟΜΙΚΗ ΚΙΝΗΣΗ (Σχ. 5) Η λάµα της σέγας κβει πραγµατοποιώντας µια παλινδροµική κίνηση. Η λειτουργία αυτή είναι ρυθµιζµενη και επιτρέπει µια συντοµτερη και αποτελεσµατικτερη κοπή. Κατά την παλινδροµική κίνηση, η λάµα κβει κατά την ανοδική κίνηση αλλά δεν αγγίζει το υλικ κατά την καθοδική κίνηση. ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΛΑΜΑΣ (Σχ. 4)

Αποσυνδέστε τη σέγα σας. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Αν δεν αποσυνδέσετε τη σέγα µπορεί να επέλθει τυχαίο ξεκίνηµα και να προκαλέσει σοβαρ σωµατικ τραυµατισµ.

Τοποθετήστε τη λάµα της σέγας σο πιο βαθιά µπορείτε στην υποδοχή της. Βεβαιωθείτε πως το πίσω µέρος της λάµας έχει εισέλθει σωστά στην εγκοπή του καρουλιού καθοδήγησης (12). Απελευθερώστε το µοχλ γρήγορης στερέωσης

Σπρώξτε το µοχλ γρήγορης στερέωσης (16) προς

Η γρήγορη παλινδροµική κίνηση (Η) είναι προτιµτερη για τις γρήγορες κοπές που πραγµατοποιούνται σε µαλακά υλικά. Για τα πιο ανθεκτικά υλικά ταιριάζει µια πιο αργή κίνηση (L). 22/01/06 EJS-500-600QEO_20 lgs

ΚΟΠΗ ΣΕ ΕΥΘΕΙΑ ΓΡΑΜΜΗ (Σχ. 5)

Μπορείτε να πραγµατοποιήσετε µια κοπή σε ευθεία γραµµή κατευθύνοντας τη σέγα κατά µήκος ενς οδηγού ή ενς χάρακα που θα έχετε στερεώσει στο προς επεξεργασία αντικείµενο µε σφιγκτήρες. Πραγµατοποιήστε την ευθεία κοπή µνο προς µια κατεύθυνση: µην σταµατάτε στη µέση της κοπής για να την ξαναρχίσετε απ την αντίθετη πλευρά.

Σπρώξτε αργά το πέλµα προς τα µπροστά ώστε να απελευθερωθεί απ τα τακάκια του κάρτερ του κινητήρα. Ευθυγραµµίστε το άκρο του κάρτερ κινητήρα µε την επιθυµητή γωνία κλίσης επάνω στο πέλµα. Αφού ρυθµίσετε τη γωνία κλίσης, σπρώξτε το πέλµα προς τα πίσω, έως του η ένδειξη του κάρτερ του κινητήρα ευθυγραµµιστεί µε την εγκοπή (6) που αντιστοιχεί µε την επιλεγµένη γωνία στο πίσω µέρος του πέλµατος. Ξανασφίξτε τις βίδες συγκράτησης του πέλµατος µε το παρεχµενο κλειδί ώστε το πέλµα να παραµείνει στη θέση αυτή. ΠΕΡΙΤΟΡΝΕΥΣΗ (Σχ. 6)

Μπορείτε να πραγµατοποιήσετε κοπές σύµφωνα µε ένα καµπύλο σχέδιο ασκώντας µια ορισµένη πίεση στη λαβή για να καθοδηγήσετε τη λάµα. ΕΣΩΤΕΡΙΚΗ ΚΟΠΗ (Σχ. 8) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Η υπερβολική πλαϊνή πίεση στη λάµα µπορεί να τη σπάσει ή να προκαλέσει ζηµιά στο προς επεξεργασία αντικείµενο. ΠΛΑΓΙΑ ΚΟΠΗ (Σχ. 7) Μπορείτε να ρυθµίστε τη γωνία κλίσης της κοπής µεταξύ 0° και 45°, αριστερά ή δεξιά. Οι γωνίες κλίσης ενδείκνυνται κατά διαστήµατα 15° σε βαθµονοµηµένη κλίµακα που βρίσκεται αριστερά και δεξιά απ το πέλµα.

Για να πραγµατοποιήσετε πιο ακριβείς κοπές συνιστάται η χρήση µοιρογνωµονίου.

Pύθµιση της γωνίας (Μοντέλο EJS-600QEO µ>νο)

Απελευθερώστε το µοχλ ακινητοποίησης της κλίσης (10) µέχρι να µπορεί να µετακινηθεί το Σπρώξτε αργά το πέλµα προς τα µπροστά ώστε να απελευθερωθεί απ τα τακάκια του κάρτερ του κινητήρα. Ευθυγραµµίστε το άκρο του κάρτερ κινητήρα µε την επιθυµητή γωνία κλίσης επάνω στο πέλµα. Αφού ρυθµίσετε τη γωνία κλίσης, σπρώξτε το πέλµα προς τα πίσω, έως του η ένδειξη του κάρτερ του κινητήρα ευθυγραµµιστεί µε την εγκοπή (6) που αντιστοιχεί µε την επιλεγµένη γωνία στο πίσω µέρος του πέλµατος. Επανατοποθετήστε το µοχλ ακινητοποίησης της κλίσης στη θέση του ώστε το πέλµα να παραµείνει στη θέση αυτή.

ΚΟΠΗ ΜΕΤΑΛΛΩΝ Η σέγα σας επιτρέπει την κοπή διάφορων µετάλλων. Φροντίστε να µη στρεβλώνονται ή διπλώνουν οι λάµες. Προσέξτε να µη ζορίσετε την λάµα. Αν η λάµα αρχίσει να τρέµει ή να δονείται υπερβολικά, χρησιµοποιήστε µια λάµα µε πιο λεπτή οδντωση ή ρυθµίστε το πρινι σε υψηλτερη ταχύτητα. Ρύθµιση της γωνίας (Μοντέλο EJS-500QEO µ>νο)

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Για να αποφύγετε την απώλεια του ελέγχου της σέγας σας, τη θραύση λάµας ή τη ζηµιά του προς επεξεργασία αντικειµένου, να είστε πάντα πολύ προσεκτικοί ταν πραγµατοποιείτε εσωτερικές κοπές. Συνιστάται θερµά να µη πραγµατοποιούνται εσωτερικές κοπές σε οποιοδήποτε άλλο υλικ εκτς του ξύλου. Σχεδιάστε µια ευδιάκριτη γραµµή κοπής επάνω στο προς επεξεργασία αντικείµενο. Ρυθµίστε τη γωνία κοπής στις 0°. Γείρετε το πρινι σας προς τα µπροστά, έτσι ώστε να ακουµπά στο µπροστιν τµήµα του πέλµατος και η λάµα να µην έρχεται σε επαφή µε το προς επεξεργασία αντικείµενο αφού η σέγα τεθεί σε λειτουργία. Βεβαιωθείτε πως η λάµα βρίσκεται πράγµατι µέσα στη ζώνη κοπής. Ρυθµίστε την ταχύτητα της σέγας σε µια υψηλή ταχύτητα, και κατεβάστε αργά τη λάµα προς το προς επεξεργασία αντικείµενο έως του εισέλθει Συνεχίστε να κατεβάζετε τη λάµα µέσα στο προς επεξεργασία αντικείµενο έως του το πέλµα να είναι επίπεδο επάνω του, έπειτα µετακινήστε το πρινι προς τα µπροστά για να ολοκληρώσετε το εσωτερικ κψιµο. Χρησιµοποιήστε αποκλειστικά λάµες µε 7 δντια ανά ίντσα για τέτοιου είδους κοπές. Ξεσφίξτε τις βίδες συγκράτησης του πέλµατος µε το παρεχµενο κλειδί µέχρι να µπορεί να µετακινηθεί το πέλµα.

Αν η λάµα θερµαίνεται υπερβολικά, επιλέξτε µια χαµηλτερη ταχύτητα. Αν τα δντια της λάµας ακινητοποιηθούν λγω πλεονάσµατος ρινισµάτων κατά την κοπή µαλακών µετάλλων, πως το αλουµίνιο, χρησιµοποιήστε µια λάµα µε λιγτερο λεπτή οδντωση ή ρυθµίστε τη σέγα σε χαµηλτερη ταχύτητα. Σας συνιστούµε να λαδώνετε τη γραµµή κοπής ταν εργάζεστε σε µέταλλα, για να µη θερµαίνεται υπερβολικά η λάµα, να αυξηθεί η ισχύς της κοπής και να παραταθεί η διάρκεια ζωής της λάµας. Στερεώστε γερά το προς επεξεργασία αντικείµενο και κψτε το κοντά στο σηµείο συγκράτησης για να αποφύγετε τις δονήσεις. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Αν δεν αποσυνδέσετε τη σέγα µπορεί να επέλθει τυχαίο ξεκίνηµα και να προκαλέσει σοβαρ σωµατικ τραυµατισµ.

Μπορείτε να εξοπλίσετε τη σέγα σας µε έναν οδηγ παράλληλης κοπής (προαιρετικά). Το εξάρτηµα αυτ είναι πολύ χρήσιµο για τις εγκάρσιες κοπές και τις παράλληλες κοπές. ΕΓΚΑΤΑΣΤΑΣΗ:

ΚΟΠΕΣ ∆ΙΧΩΣ ΣΚΟΝΗ (Σχ. 9) Παρέχεται µια διάταξη αναρρφησης της σκνης που επιτρέπει την κοπή δίχως σκνη. Το εξάρτηµα αυτ στερεώνεται στο πέλµα του πριονιού. Τοποθετήστε το βραχίονα του οδηγού παράλληλης κοπής µέσα στις δύο εγκοπές που βρίσκονται στο πέλµα της σέγας. Τοποθετήστε τον οδηγ παράλληλης κοπής (14) στο επιθυµητ πλάτος και σφίξτε τη βίδα του οδηγού κοπής (15) για να τον συγκρατήσετε στη θέση του. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Σε περίπτωση αντικατάστασης πρέπει να χρησιµοποιούνται αποκλειστικά γνήσια ανταλλακτικά. Η χρήση οποιουδήποτε άλλου ανταλλακτικού µπορεί να παρουσιάσει κίνδυνο ή να προκαλέσει ζηµιά στο εργαλείο σας. Έτσι ο αέρας µπορεί να κυκλοφορήσει γύρω απ τη λάµα και να αποµακρύνει το ροκανίδι και το πριονίδι έξω απ τη γραµµή κοπής. ΕΓΚΑΤΑΣΤΑΣΗ: Αποσυνδέστε το πρινι σας.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Αν δεν αποσυνδέσετε τη σέγα, µπορεί να επέλθει τυχαίο ξεκίνηµα και να προκαλέσει σοβαρ σωµατικ τραυµατισµ.

Αποσυνδέστε τη σέγα σας. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Αν δεν αποσυνδέσετε τη σέγα µπορεί να επέλθει τυχαίο ξεκίνηµα και να προκαλέσει σοβαρ σωµατικ τραυµατισµ. Σηµαντικ>: 3ταν κβετε µέταλλα, διατηρήστε καθαρ το τµήµα του φορέα λάµας που είναι εκτεθειµένο στα ρινίσµατα σκουπίζοντάς το τακτικά µε ένα πανάκι εµποτισµένο µε λάδι. Προσέξτε ταν πετάξετε το πανάκι µετά τη χρήση να λάβετε λα τα µέτρα προς αποφυγήν τυχν πυρκαγιάς.

Τραβήξτε το στµιο αναρρφησης για να το αποσπάσετε. Ο∆ΗΓΟΣ ΠΑΡΑΛΛΗΛΗΣ ΚΟΠΗΣ – ΠΡΟΑΙΡΕΤΙΚΟΣ (Σχ. 10) 3ταν κβετε αγωγούς, σωληνώσεις ή σιδηρογωνίες, αν είναι δυνατν στερεώνετέ τα µε µέγγενη και κβετε κοντά στη µέγγενη. Για να κψετε λεπτά ελάσµατα, σφίξτε τα ανάµεσα σε δύο πλάκες απ ξύλο ή κοντραπλακέ και πριονίστε τα µαζί για να αποφύγετε τις δονήσεις ή το σκίσιµο του υλικού. Αυτ θα σας επιτρέψει να πραγµατοποιήσετε µια καθαρή κοπή του υλικού. Σχεδιάστε πρώτα το µοτίβο ή τη γραµµή κοπής στην επάνω πλάκα.

Αποσυνδέστε τη σέγα σας. ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ Μεγάλο µέρος των στοιχείων του εργαλείου αυτού είναι τµήµα του συστήµατος ηλεκτρικής µνωσης τάξης ΙΙ και πρέπει να αντικαθίστανται αποκλειστικά απ εξουσιοδοτηµένο τεχνικ. Στερεώστε το στµιο αναρρφησης στο πίσω µέρος του πέλµατος. Θα ακούσετε ένα "κλικ" που σηµαίνει πως έχει στερεωθεί σωστά. Συνδέστε την οπή αποµάκρυνσης µε ένα σύστηµα αναρρφησης της σκνης. Μη χρησιµοποιείτε διαλύτες για να καθαρίσετε τα πλαστικά τµήµατα. Τα περισστερα πλαστικά µπορούν να υποστούν ζηµιά απ τη χρήση ορισµένων διαλυτών που διατίθενται στο εµπριο. Χρησιµοποιήστε ένα καθαρ πανάκι για να καθαρίσετε τις ακαθαρσίες, τη σκνη, κλπ.

Κρατάτε τις επιµηκύνσεις έξω απ τη ζώνη κοπής και βεβαιωθείτε πως κατά την κοπή το καλώδιο παροχής ρεύµατος δεν κινδυνεύει να µπλεχτεί σε κοµµάτια ξύλου, εργαλεία, κλπ.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Τα πλαστικά τµήµατα δεν πρέπει ποτέ να έρχονται σε επαφή µε υγρά φρένων, βενζίνη, προϊντα µε βάση το πετρέλαιο, διεισδυτικά έλαια, κλπ. Τα προϊντα αυτά περιέχουν χηµικές ουσίες που µπορούν να προξενήσουν ζηµιά, να µειώσουν ή να καταστρέψουν το πλαστικ. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Ελέγχετε την κατάσταση των επιµηκύνσεων πριν απ κάθε χρήση, και αντικαθιστάτε τις

Μη χρησιµοποιείτε ποτέ κάποιο εργαλείο αν το καλώδιο παροχής έχει υποστεί φθορά, διτι οποιαδήποτε επαφή µε το φθαρµένο τµήµα µπορεί να προκαλέσει ηλεκτροπληξία και να επιφέρει σοβαρ σωµατικ τραυµατισµ. Έχει διαπιστωθεί πως τα ηλεκτρικά εργαλεία που χρησιµοποιούνται για την κοπή φάιµπεργκλας πλοίων ή αγωνιστικών αυτοκινήτων, ελασµάτων επικάλυψης, στκου ή γύψου εµφανίζουν µια τάση να φθείρονται συντοµτερα και να παρουσιάζουν περισστερες βλάβες. Πράγµατι, τα ρινίσµατα και το πριονίδι που προέρχονται απ τα υλικά αυτά είναι πολύ λειαντικά για τα εξαρτήµατα των ηλεκτρικών εργαλείων πως τα γρανάζια, οι βούρτσες, οι διακπτες κλπ. Συνεπώς, σας αποτρέπουµε απ την παρατεταµένη χρήση του εργαλείου αυτού επάνω σε φάιµπεργκλας, ελάσµατα επικάλυψης, στκο ή γύψο. Αν ωστσο χρησιµοποιείτε τη σέγα σας για να κψετε κάποιο απ τα υλικά αυτά, είναι εξαιρετικά σηµαντικ να καθαρίζετε τακτικά τη σέγα µε δέσµη αέρα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Να φοράτε πάντα γυαλιά ασφαλείας ή προστατευτικά γυαλιά µε πλαϊνά ελάσµατα ταν χρησιµοποιείτε ηλεκτρικά εργαλεία ή ταν τα καθαρίζετε µε δέσµη αέρα. Φορέστε επίσης προστατευτική προσωπίδα ή µάσκα αν η εργασία δηµιουργεί σκνη. ΦΩΤΕΙΝΗ ΕΝ∆ΕΙΞΗ ΘΕΣΗΣ ΥΠΟ ΤΑΣΗ Το εργαλείο σας είναι εξοπλισµένο µε µια φωτεινή ένδειξη θέσης υπ τάση (17) η οποία ανάβει ταν το εργαλείο είναι συνδεδεµένο. Η φωτεινή αυτή ένδειξη σας επισηµαίνει πως το εργαλείο βρίσκεται υπ τάση και πως θα τεθεί σε λειτουργία µλις πατήσετε τη

3λα τα ρουλεµάν του εργαλείου αυτού έχουν λιπανθεί µε µια ποστητα λιπαντικού υψηλού δείκτη λίπανσης η οποία επαρκεί για λη τη διάρκεια ζωής του εργαλείου, υπ φυσιολογικές συνθήκες χρήσης. Συνεπώς, δε χρειάζεται καµία επιπλέον λίπανση.

ΟΡΟΙ ΕΓΓΥΗΣΗ Αυτ το προϊν Ryobi φέρει εγγύηση κατά των κατασκευαστικών ελαττωµάτων και των ελαττωµατικών τµηµάτων για µια διάρκεια εικοσιτεσσάρων (24) µηνών, απ την ηµεροµηνία που αναφέρεται στο πρωττυπο του τιµολογίου που καταρτίστηκε απ τον µεταπωλητή για τον τελικ χρήστη. Οι φυσιολογικές φθορές ή εκείνες που θα προκληθούν απ µη φυσιολογική ή µη επιτρεπτή χρήση ή συντήρηση, ή απ υπερφρτιση δεν καλύπτονται απ την παρούσα εγγύηση καθώς και τα εξαρτήµατα πως µπαταρίες, λάµπες, µύτες, σακούλες κλπ. Σε περίπτωση κακής λειτουργίας κατά την περίοδο εγγύησης, παρακαλείστε να απευθύνετε το προϊν ΧΩΡΙΣ ΝΑ ΤΟ ΑΝΟΙΞΕΤΕ, µε την απδειξη αγοράς, στον προµηθευτή σας ή στο κοντιντερο Κέντρο Τεχνικής Εξυπηρέτησης Ryobi. Τα νµιµα δικαιώµατά σας που αφορούν στα ελαττωµατικά προϊντα δεν αµφισβητούνται απ την παρούσα εγγύηση. Page 133

Επίπεδο ακουστικής πίεσης Επίπεδο ακουστικής ισχύος Tιµή επιτάχυνσης της σταθµισµένης µέσης τετραγωνικής τιµής 87 dB(A) 100 dB(A) EJS-600QEO 87 dB(A) 100 dB(A) 10 m/s2 10 m/s2 Hangnyomás szint Hangerő szint A gyorsítás négyzetes súlyozott átlag értéke 87 dB(A) 100 B(A) 87 dB(A) 100 B(A) 10 m/s2 10 m/s2

∆ηλώνουµε υπευθύνως τι το προϊν αυτ συµµορφούται προς τα ακλουθα πρτυπα ή τυποποιηµένα έγγραφα: EN50366, EN60745-1, EN60745-2-11, 89/336/EEC, 98/37/EC
