Tuotetyyppi	Sähköinen pistosaha
Merkki	RYOBI
Malli	EJS500QEO
Virtalähde	230 V ~ 50 Hz
Teho	500 W
Iskuja minuutissa	0 - 2600 iskua/min
Terän iskunpituus	16 mm
Puun leikkuukapasiteetti	75 mm
Teräksen leikkuukapasiteetti	6 mm
Nopeudensäädin	Kyllä, säädettävä
Heiluriliike	Säädettävä (H/L)
Teränvaihto	Pikalukitusvipu
Imusuutin	Integroitu
Yhdensuuntaisohjain	Valinnainen
Teräsäilytyslokero	Ei (vain malli EJS600QEO)
Käynnistyksen merkkivalo	Kyllä
Turvallisuus	Lukituspainike käyntiasennossa
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Varaosat	Käytä vain alkuperäisiä osia
Korjattavuus	Korjaukset valtuutetun teknikon toimesta
Takuu	24 kuukautta

Usein kysytyt kysymykset - EJS500QEO RYOBI

Kuinka vaihdan RYOBI EJS500QEO -pistosahan terän?

Vaihtaaksesi terän, irrota saha ensin verkkovirrasta. Työnnä pikalukitusvipua ylöspäin, aseta terä kokonaan teränpitimeen varmistaen, että terän takaosa on ohjausrullan urassa, ja vapauta sitten vipu.

Kuinka säädän leikkuunopeutta?

Käännä kahvassa olevaa nopeudensäädintä. Käännä vastapäivään nopeuden lisäämiseksi, myötäpäivään pienentämiseksi. Pieni nopeus sopii leikkauksen aloittamiseen, keskisuuri nopeus metalleille ja muoveille, ja suuri nopeus puulle.

Mikä on heiluriliike ja kuinka sitä säädetään?

Heiluriliike heiluttaa terää edestakaisin nopeampaa leikkausta varten. Käytä heiluriliikkeen säätölaitetta: asento H (nopea) pehmeille materiaaleille, asento L (hidas) koville materiaaleille.

Kuinka teen viistoleikkauksen?

Löysää pohjalevyn kiinnitysruuvit, liu'uta pohjalevyä eteenpäin irrottaaksesi sen, kohdista moottorikotelon reuna haluttuun kulmaan (asteikko pohjalevyssä), liu'uta sitten pohjalevy taaksepäin ja kiristä ruuvit. Mallissa EJS600QEO käytä kaltevuuden lukitusvipua.

Voiko tällä sahalla leikata metallia?

Kyllä, terästä jopa 6 mm paksuudelta. Käytä sopivaa terää, öljyä leikkauslinjaa ja älä pakota. Jos terä kuumenee liikaa, vähennä nopeutta. Pehmeille metalleille kuten alumiini nopeampi nopeus on mahdollinen.

Kuinka käytän pölynimujärjestelmää?

Kiinnitä imusuutin pohjalevyn takaosaan kunnes se napsahtaa, ja liitä se sitten pölynimuriin. Irrota vetämällä suuttimesta. Varmista, että saha on irrotettu verkkovirrasta ennen toimenpiteitä.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina turvalaseja ja pölynaamaria. Irrota saha verkkovirrasta ennen teränvaihtoa tai säätöjä. Älä käytä sahaa, jos kytkin on viallinen. Pidä lapset poissa.

Kuinka teen upotussahauksen?

Kallista sahaa pohjalevyn etuosaan niin, että terä ei kosketa työkappaletta, käynnistä suurella nopeudella ja laske terä hitaasti materiaaliin (vain puu). Käytä 7 hampaan tuumalla terää tähän leikkaustapaan.

Kuinka huollan pistosahaa?

Puhdista säännöllisesti kuivalla liinalla. Älä käytä liuottimia muoviosille. Lasikuituleikkauksissa puhdista useammin paineilmalla. Laakerit on voideltu kestovoitelulla, lisävoitelua ei tarvita.

Mitä lisävarusteita on saatavilla?

Yhdensuuntaisohjain on saatavana lisävarusteena. Se kiinnitetään pohjalevyn uriin tarkkoja yhdensuuntaisia tai poikittaisia leikkauksia varten.

KÄYTTÖOHJE EJS500QEO RYOBI

Lue kaikki ojheit. Näiden ohjeiden laiminallyonti voi aiheuttaa onnettouuksia kuten tulipalon, sahköiskun ja/tai vakavia ruimiinvammoja. Turvallisuusohjeissa käytety "sahkötyokalu"-termi tarkoittaa seksa verkkovirtaan kyktettävi etta johdottomia tyokaluja.

SÄLYTÄ NÄMÄ OHJEET.

VAARA VAROITUSMERKKI: tāmā on huomiota tar voirutista merkitseva symboli. Sitā voidaan kāytṭaā yhdessa muiden symbolien ja kuvakkeiden kanssa.

MUISTUTUS: turvallisuusohjeen laiminlyonti voi aiheuttaavakavia vammoja itsellesi ja muille. Turvallisuusohjeita on ehottomasti noudatettava tarkoin tulipalo, sahkokiusu- ja loukkaantumisvaaran ehkaisemiseksi.

MUISTUTUS: alä käytä tyokalua ennen kuin olet lukenut ja ymmärntänyt kaikkä tassä käytöppaassa olevat turvaohjeet. Näden ohjeiden laiminlyönti voi aiheuttaa onnettoumuksa kuten tulipalon, sahköskun tai yakavia ruuniimvammoja. Sälytä tamä käytööhje ja tutki sitä säännöllisi turvallisten tyolosuhteiden takaamiseksi ja muiden mahdollisten käytäjen opastamiseksi.

Sirpaleita voi sinkoutua silmiin tyokalujen kayton aikana ja aiheuttaa taten vakvania vammoja silmiin. Ennen kuin kaytata tyokalua, laita tavanomaiset tai

sivusuojilla varustetut suojalasit silmille ja kayta
tarvittaessa kasvonsujoista. Suosittelemme,
ettā silmālasien kaytājāt suojaavat silmālasit
tavanomaisila, sivusuojilla varustetuilla suojalaseilla.

TYÖYMYPARISTÖ

• Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Epajärestykssä oleva ja huanosti valaistu työmparistö ovat onnettouuksville alttiita.
  Alä kayta sahkötyokaluja rajahdyvaarallissessa ymparistössa, kuten helpositi sytyvien nesteiden, kaasun tai polyn laheisyydessa. Sahkötyokaluista lahvevat kipinat voivat syyttaa ne palamaan tai rajayttaa ne.
  Pida lapsetja ulkopouliset syrjasskaun tyoskentelet sahkotyokaluilla. Vaarana on huomion pois kaantyminen ja tyokalun hallinnan menettaminen.

SAHKOTURVALLISUUS

Sahkötyokalun pistokkeen on sovelluttava pistokytkimeen, johon se aiotaan kytkeä. Ala koskaan korjaa pistoketta. Alä koskaan käytä sovitinta maadoitettujen sahkötyokaljen kanssa. Välṭat sahköiskuvaaran.
Välta koskemasta maadoitettuihin pintoihin (putkiin, lampopatteriin, liesiiin, jäkaappeihin jne.). Sāhköiskuvaara on suurempi, jos joku ruuniina on kosketuksessa maadoitettuun pintaan.
- Ālā jāṭā sahkötyōkalua sateeseen tai kosteaan paikkaan. Sāhköiskuvaara kasvaa,Jos sahkötyōkalun sisäösün paasee vetta.
Pida liitantajohto hvvakuntoisena. Alä koskaan pidä tyókalua liitantajohdosta, aläkā vedā liitantajohdosta sen irroittamiseksi verkkovirrasta. Pida liitantajohto kaukana lampolähteista, oljstya, teravista esineista ja liikkuvista osista. Sahköiskuvaara kasvaa, jos liitantajohto on vialinen tai sotkuilla.
Kun tyoskenteletulkona, kayta yksinomaan ulkokayttoon sopivia jatkojohtoja. Valtat sahkosikuvaaran.

HENKILÖTURVALLISUUS

Pysy valpaaana, katso mita teet ja kayta tervettä järkea kun kaytāsahkötyokalua. Alä kayta sahkötyokalua mikali olet vasynyt, alkoholin tai huumeiden vaikutuksen alainen tai mikali olet läakekuurilla. Muista aina,etta hetkenkestäva hulimattomuus voi johtaavakavaan loukkaantumiseen.
Käytä sopivia suojavarusteita. Suojaa aina silmat. Oloshteista rippuen, käytä myös polynsuojanaamaria, liukumattomia turvajalkineita, suojakypäräa ja kuulonsuojaimiavakavien ruumiinvammojen valttämiseki.
- Ehkäise epahuomiossa tapahtuvat käynnistykset. Varmista, etta käynnystyskytkin on pysäytasennossa "off" ennen kuin kytket tyokalun verkkovirtaan. Onnettomuuksen ehkäsemiseksi, alä siirra tyokalua sormen ollessa liipaisimella alakä kytke sitä verkkovirtaan kun katkaisin on "käynnissä" asennossa.
- Poista kiristysavaimet ennen kuin käynistät tyokalun. Tyokalun liikkuvaan oasan unohtunut kiristysavain voi sinkoutua ulos ja aiheuttaa vakavia ruumiinvammoja.
- Etsi aina asento, jossa pysyt tasapainossa. Pysyttele tukevasti jaloillasi ja alä kurzkota käsivartla lian kauas. Tukeva työskentelyasento sallii työkalun moitteettonan hallinnan kaikissa olosuhteissa.

Suomi

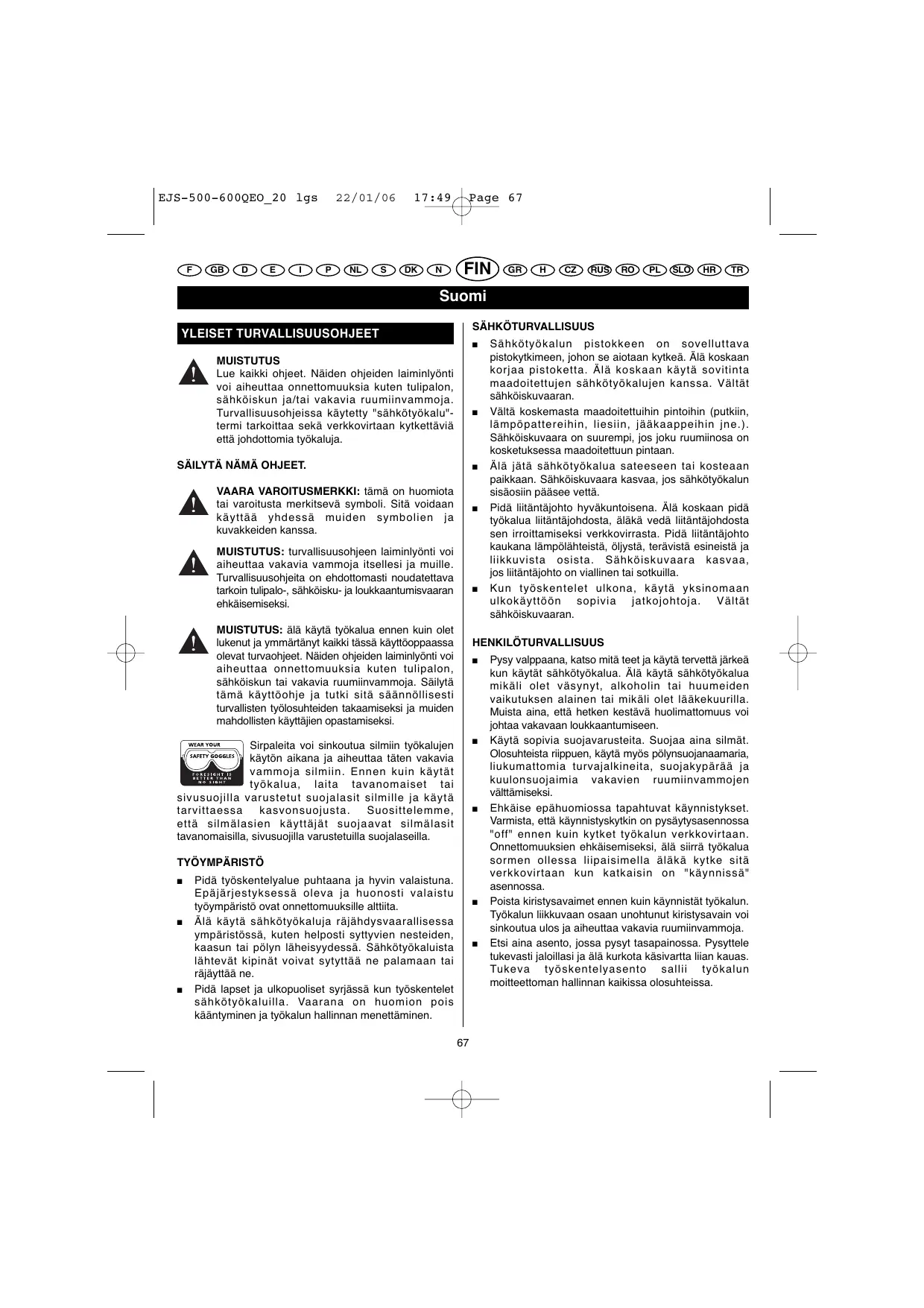

YLEISET TURVALLISUUSOHJEET

Käytä sopivia pukimia. Äla koskaan pukeudu valjiin vaatteisii ja koruihin, jotka saattavat juuttua likkeessä olevin osin. Pida myos hiukset, pukimet ja kāsineet kaukana likkuvista osista.
- Jos tyokalun mukana toimitetaan polynkokooja, asenna ja käytä sitä oikein. Välätat polyn aiheuttamat onnettoumuudet.

KAYTTO JA HUOLTO

• Alä pakota tyōkalua. Kāytä tyōhön sopivaa tyōkalua. Tyōkalu on tehokkaami je varmempi, Jos kāytä sitä salle sopivalla pyörimisopeudella.
• Alä kāyta sāhkötyōkalua, jo sītā ei voida kāynnistāa ja sammuttaa katkaisimella. Tyōkalu, jota ei voida kāyinnistāa ji katkaisa oikealla tavalla on vaarallinen ja se on korjattava valittomasti.
• Irroita tyokalu verkkovirrasta ennen kuin ryhdyt tekemaaan saatja, vaihtamaan lisavarusteita tai ennen kuin varastroit sen. Valtat epahuomiossa tapahtuvat tyokalun kaynistykset.
  Tarpeettomat tyokalut on varastoitava lasten oluttumattomiin. Ålå anna kokemattomien tai naita turvallisuusohjeita suntemattomien henkilöiden käytta tyokalua. Tyokalut ovat vaarallisia kokemattomien henkilöden kässsä.
• Pida tyokaluista hyvää huolta. Tarkista likkuvien osien linjaus. Tarkista, ettei yksikään osa ole rikkoutunut. Tarkista asennus ja kaikki osat, jotka voivat vaikuttaa Haitallisesti tyokalun toimintaan. Mikävi lialissia osia on, korjauta tyokalu ennen sen käytöä. Onnettouuksen aiheuttajana on usein tyokalun huolimaton kunnossapito.
  Pida leikkuvarusteet puhtaina ja teravina. Hyvakuntoisten ja teravien tyokalujen hallinta on vaivattomampaa ja ne eivat tartu kiinni niin helposti.
  Noudata naita turvallisuushjeita tyokalun, lisavarusteiden, terien jne. kayton aikana laitteen spesifikaatioiden, tyoympariston ja toteutettavan tyon mukaisesti. Vaarallisten tilanteiden ehkaisemiseksi, alä kayta tyokalua muuhun kuin sille tarkoitettuun tyohon.

KORJAUKSET

Kaikki korjaustyot on annettava ammattitaitoisen huoltomiehen tehtavaksi ja valhdossa on kaytttavya yksinomaan alkuperaisia varosa. Nain toimien voit kayttta sahkotyokalua taysin turvallisesti.

KUVAUS

1. Liipaisin
2. Nopeusvariaattori
3. "Kännissä"-asennon lukintanappi
4. Teran suojus
5. Pohja
6. Lovi
7. Sahanterä
8. Heilurilijkteen saatolaite
9. Imusuutin
10. Kaltevuuden lukintavipu
11. Terien sailytyslokero
12. Ohjausrulla
13. Rako
14. Reunaohjain (optio)
15. Reunaohjaimen lukintaruuvi
16. Terän pikakiinnitysvipu
17. Jannitteen merkkivalo

TEKNISET TIEDOT

	EJS-500QEO	EJS-600QEO
Syöttöteho	230 V ~ 50 Hz	230 V ~ 50 Hz
Teho	500 W	600 W
Tahti/min.	0 - 2600 /min.	600 - 2600 /min.
Terän tahti	16 mm	20 mm
Maksimi leikkuukapasiteetti:
- Puu	75 mm	75 mm
- Teräs	6 mm	8 mm

OMINAISUUDET

OPI TUNTEMAAN KUVIOSAHA

Perehdy sahan toimintoin him ja turvallisuutta koskevin erikoisuuksiin aina ennen sen käytöa.

SAHKÖLITÄNTÄ

Kuviosahassa on laadukas moottori. Saha tuie liittäa virranottopisteeseen, joka on sen arvokilvessä annettujen tietojen mukainen. Voimakas jännitteen aleneminen aiheuttaa moottorin yikuuemenemista ja tehon alenemista. Josytkalu ei toimi vaikka se onkin kytkettynä, tarkista virtasyöttö uudelleen.

MUISTUTUS

Alä unohda valppautta kun olet oppinut sahan kāytōn. Muista aina, etta hetken kestāvā huolimattomuus voi johtaa vakavaan loukkaantumiseen.

Suomi

KÄYTTÖ

LIIPAISIN (Kuva 1)

KÄYNNISTÄ saha liipaisinta (1) painamalla.
- PYSÄYTÄ saha vapauttamalla liipaisin.

"KÄYNNISSÄ"-ASENNON LUKINTANAPPI (Kuva 1)

Sahassa on nappi, jolla se voidaan lukita "kaynnissä" asentoon (3). Se osoittautuu eritoten hyödylliseksi kun sahaus kestää pitkään. Sahan lukitsemiseksi "kaynnissä" -asentoon, paina liipaisinta ja sitten kahvan sivussa olevaa lukintanappia ja vapauta liipaisin. Kun lukintanappi vapautetaan, saha jatkaa toimtinaa.

"Käynissä"-asannon vapauttamiseksi, paina liipaisinta ja vapauta se.

Jos luktustoiminto on kytketty ja saha irtoaa epaehuomiska verkkovirrasta, vapauta "kaynnissä- toiminto valitòmasti.

MUISTUTUS

Ennen kuin kytket sahan verkkovirtaan tarkista, ettei "käynnissä"-asennon lukintanappi ole kytkttynä (paina liipaisinta ja vapauta se sitten). Tāmān ohjeen laiminlyönti voi aiheuttaa epahuomiosa tapahtuva sahan käynnistyksiä ja vakavia ruuminvammoja. Alä myoskān lukitse sahaa "käynnissä"-asentoon kun teet usein toistuvia keskeytyksiä kaipaavaa työta.

NOPEUSVARIAATTORI (Kuva 2)

Sahassa on nopeusvariaattori (2), jolla voidaan saataa tyokalun nopeutta eli tehokkuutta. Voit lisata (+) tai vahentaa (-) sahan nopeutta kaantamalla variaattoria kuvan 2 osoitammien nuolien suuntaisesti.

Huomautus: Pidä työkalua normalissa käytöasennossa ja kännä variaattoria vastapäivän kun haluat kohottaa saan nopeutta ja tehoa. Laske nopeutta kaantamalla variaattoria myotäpäivän.

Jos haluat lukita variaattorin märärttyyn nopeuteen,
paina liipaisinta, paina "käynnissa"-asennon lukintanappi
alas ja vaputa liipaisin. Voit sitten käntäa variaattoria
kunnes saavutat toivotun nopeuden.

Huomautus: Jos variaattori on aarioikealla (nolla-saato), saha ei toimi.

Huomautus: Mikäli et halua käyttaa nopeusvariaattoria, kaannä se aärivasemmalle. Tassä asennossa voit valoaa sahan nopeutta yksinomaan liipaisimeen kohdistuvalla painovoinalla.

Välta sahan käytöa pitkään liian alhaisella nopeudella. Pitkään kestäva käytö alhaisella nopeudella aiheuttaa moottorin yikuuememista. Tassā tapauksessa käytä sahaa tyhjanaksinopeudella sen jaahdyttamiseksi.

Seuraavat ohejt auttavat valitsemaan leikkuutyyppiin sopivan nopeuden:

ALHAINEN nopeus SOPi hidasta nopeutta ja heikkoa tehoa kaipaaaviin tohin, kuten esimerkiki tyon aloitukseen.
KESKI-nopeus SOPII kovan metallin, muovin ja ristivanerin leikkaukseen.
SUURI nopeus sopii maksimitheoa kaipaaviin toihin, kuten esimerkiki puun sahaukkeen. Pehmeat materiaalit kuten esimerkiki alumiini, bronssi ja kupari kaipaavat myos suurta leikkuunopeutta.

TERIEN SÄILTYTS (Kuva 3) (VAIN MALLI EJS-600 QEO)

Terien säilytyslokero on käytannöllinen säilytyspaikka.
Tämä säilytyslokero (11) sjaatsee polyn imusuuttimen takana. Varaterrä voidaan säilyttä tässä lokerossa.

Avaaminen: Paina kanitta peukalolla tai etusormella.
- Aseta terat sailytyslokeroon.
Sulkeminen: Paina kancta peukalolla tai etusormella.

MUISTUTUS

Ala upota sahanteraa (7) tuuletusaukkoihin.
Se saattaa joutua kosketukseen jannitteisiin sisaoosiin ja aiheuttaa sahkoiskun, Jonka seuraussena onvakia ruumiivammoja.

MUISTUTUS

Sahaa ei saa koskaan kytkea verkkovirtaan kun asennat osia, teet saatjā, asennat tai irroitat teri tai kun et kayta sitā. Irroita saha verkkovirrasta epahuomissa tapahtuvien, vakavia ruunivammoja aiheuttavien kännistystem ehkaisemiseksi.

TERÄN ASENTAMINEN (Kuva 4)

• Irroita saha verkkovirrasta.

MUISTUTUS

Jos sahaa ei ole irroitettu verkkovirrasta,
epahuomiossa tapahtuva kaynistys voi
aiheuttaavakavia ruumiinvammoja.

Työnnä pikakiinnitysvipu (16) ylos.
- Aseta sahantera teranpitimeen niin syvalle kuin mahdollista.

Suomi

KAYTTO

Tarkista, etta teran takapaa on oikein upotettuna ohjausrullan (12) loveen.
Laske teran pikakiinnitysvipu alas.

MUISTUTUS

Vakavien ruumiinvammojen ehkaisemiseksi, kāytä aina tavanomaisia tai sivusuojillarustesttuja suojalaseja. Pida kädet ja sormet kaukana moottorista ja terastä aläkä vi niitä tyokappaleen alle kun saha on käynissä.

MUISTUTUS

Vakavien ruumiivammojen välṭämiseksi, alā koskaan kāytā sahaa ennen kuin olet tarkistanut, etta teransuojus on oikein paikallaan.

POIKKILEIKKAUS (Kuva 5)

Aseta pohjan etupää tyokappaleelle, linjaa terän leikkaava sivu tyokappaleen leikkausviilalle. Varmista, ettei litantäjohto ole terän kulkureitillä. Käynistä saha ja kohdista se työkentelyalueelle. Käytä vakiona pysyvää painoviomaa, jotta saha pysy stabilina ja paina kevyste enteenpain sahan kuljettamiseksi.

ALPAKOTA SAHAA.

Jos sahaa pakotetaan on vaarana moottorin ylikuumenemin ja terän rikkoutuminen.

HEILURILIlike (Kuva 5)

Sahan tera leikkaa heilurilikkeen voimalla. Tata toimtoa voidaan saataa ja se mahdollistaa nopeamman ja tehokkaamman leikkauksen. Heilurilikkeen aikana tera leikkaa nosuluikkeell eikasketa materiaaliin laskuliikkeell.

Nopean heiluriliikkeen (H) käytö on suotavaa kun pehmeään materiaaliin tehdään nopeita leikkauksia.
- Hitaampi like (L) sosipi kestavammille materiaialeille.

PITUUSSAHAUS (Kuva 5)

Voit tehdä suoraviivaisen leikkauksen ohjaamalla sahaa tvokappaleeseen liimauspuristimilla kiinnitetyä listaa tai viivoitinta pitkin. Tee pituussahaus vain yhteen suuntaan: alä pysähdyn keskelle aloittaaksesi' sahauksen toisesta päästä.

KORISTESAHAUS (Kuva 6)

Sahalla voidaan tehdā koristesahausta ohjaamalla sahan teräa keyesti kahvaa painaen.

MUISTUTUS

Liallinen terän sivuun kohdistuva painovima voi rikkoa tai vaurioittaa tyokappaleen.

VINOLEIKKAUS (Kuva 7)

Kaltevuutta voidaan saataa 0^ - 45^ kulmaan oikealle tai vasemmalle. Kaltevuuskulmat osoitetaan 15^ valein pohjan oikealla ja vasemmalla puolella olevalla asteikolla.

Kulmamittaimen kaytto on susositeltavaa tasmallisten leikkausten toteuttamiseksi.

Kulman asetus (vain mallissa EJS-600QEO)

Vapautakaltevuudenukintavipua (10), kunnes pohjaa voidaan siirta.
Liu'uta pohjaa hitaasti eteenpain niin,etta se vapautuu moottorin suojakotelossa olevista lukoista.
- Linjaa moottorin suojakotelo valitsemallesi pohjassa olevalle kaltevuuskulmalle.
- Kun olet sātānyt kaltevuuskulman, liu'uta pohjaa taaksepain kunnes moottorin suojakotelossa oleva merkki kohdistuu pohjan takaosassa olevan kaltevuuskulman lovelle (6).
Laita kaltevuuden lukintavipu takaisin paikalleen, jolloin pohja pysyy tassä asennossa.

Kulman asetus (vain mallissa EJS-500QEO)

Löysää pohjan kiinnitysruuvia mukana toimitetulla avaimella, kunnes pohjaa voidaan siirtä.
Liu'uta pohjaa hitaasti eteenpain niin,etta se vapautuu moottorin suojakotelossa olevista lukoista.
- Linjaa moottorin suojakotelo valitsemallesi pohjassa olevalle kaltevuuskulmalle.
Kun olet saatanyt kaltevuuskulman, liu'uta pohjaa taaksepain kunnes moottorin suojakotelossa oleva merkki kohdistuu pohjan takaosassa olevan kaltevuuskulman lovelle (6).
Kiristä pohjan kiinittysruvi mukana toimitetulla avaimella, jolloin pohja pysyy tassä asennossa.

UPPOSAHAUS (Kuva 8)

MUISTUTUS

Pysy aina valpappaana kun teet upotusleikkaufsia, jotta valttyisit sahan hallinnan menettamiseltar, terien rikkoutumiselta ja tyokappaleen vauroittamiselta. Upotusleikkaufsien tekeminen muunlaiseen materiaaliin kuin puhun ei ole lainkaan suositeltavaa.

Piirra selvä leikkausviiva tyokappaleeseen.
Säädä kaltevuuskulma kohtaan 0^ .

Suomi

KÄYTTO

Kallista saaha eteenpain niin, etta se lepaah pohjan etupaalla ja ettei tera kosketa tyokappaleeseen kun saha kaynnistetaaan.
Varmista,etta tera on hyvin leikkuualueen sisapuolella.
Saada sahan nopeus niin, etta se on suurella nopeudella ja laske tera hitaasti tyokappaleelle kunnes se uppoaa puuhun.
- Jatka teran laskemista alas tyokappaleen lapi kunnes pohja lepää tasaisesti tyokappaleella ja siirä sitten sahaa eteenpän leikkauksen lopettelemiseksi sisäpuolelta.
Käytä tämntyppiseen leikkaukseen yksinomaan 7 hammasta/tuuma omaavia tera.

METALLIN LEIKKAUS

Kuviosahalla voidaan leikata useita metallilaatuja.
Alä taivuta tai vaannä teria. Alä missän tapauksessa
pakota teraa. Jos tera alkaa varistä tai taristä liikaa, käytä
hienompihampaista teraa tai saadda saha suuremmalle
nopeudelle. Jos tera kuumenee liikaa, valitse pienempi
noopeus. Kun saaat pehmeaa metallia (kuten esimerkiki
alumiinia) ja teran hampaisto juuttuu liallisen
metallihakkeen johdosta, käytä suurempihampaista teraa
tai saadda saha pienemmalle nopeudelle. Teran liallisen
kuumenemisen ehkaisemiseksi, leikkuutehon
parantamiseksi ja teran kestoian pidentamiseksi
suosittelemme laikkausviivan öjyämistä metallia
sahattaessa. Kiinitä tyokappale hyvin ja leikkaa laheltä
kiinntyskohtaa, ettei tyokappale paase varisemaan.

Kun saaha putkistoja, kanavia tai kulmatankoja, kiinnta ne ruuvipenkkiin aina kun mahdollista ja sahaa laheltaruvipenkkia. Kiristà ohuet levyt kahden puu- tai ristivanerilevyn valiin ja sahaa niiden lapi, jotta valtty materiaalin varinalta je reamiseltä. Tama mahdollstaa puhtaan ja tasmällisen leikkuutuloksen saamisen. Piirra kuvio tai laikkausviva paalimmäiseen levyn.

TÄRKEAA

Kun saaha materiaalia, pida lastuille alteina oleva teranpidin puhtaana pyyhkimalla se usein oljynn kostutetulla rievulla. Ole varovainen kun heitat likaisen riev puno; huomioi kaikkip paloturvallisusudesta annetut varokeinot.

PÖLYTÖN LEIKKAUS (Kuva 9)

Mukana toimitetaan polynkokooja,jonka avulla polyton leikkaus on mahdolista. Tamà lisavaruste kiinnitetäan sahan pohjalle.

Ilma voi nyt liikkua vapaasti teran ympärilla ja puhaltaa lastut ja sahajauhot pois leikkausviivalta.

ASENTAMINEN:

• Irroita saha verkkovirrasta.

MUISTUTUS

Jos sahaa ei ole irroitettu verkkovirrasta,
epahuomiosa tapahtuva kaynistys voi
aiheuttaa vakavia ruuniimvammoja.

Kiinnitā imusuutin pohjan takaosaan. Kuulet naksahduksen kun se kiinnitty oikein paikalleen.
Kytke poistorako polynimujarjestelmäan.

IRROITTAMINEN:

• Irroita saha verkkovirrasta.

MUISTUTUS

Jos sahaa ei ole irroitettu verkkovirrasta,
epahuomiosa taipahtuva kaynistys voi
aiheuttaa vakavia ruumiinvammoja.

Vedà imusuutin irti.

REUNAOHJAIN - OPTIO (Kuva 10)

Voit varustaa sahan (optiona) reunaohjaimella.
Tämä lisavaruste on hyödyllinen poikkileikkaufsia ja yhdensuuntaisia leikkauksia tehtäessä.

ASENTAMINEN:

• Irroita saha verkkovirrasta.

MUISTUTUS

Jos sahaa ei ole irroitettu verkkovirrasta,
epahuomiossa tapahtuva kaynistys voi
aiheuttaavakavia ruumiinvammoja.

Upota reunaohjaimen vari sahan pohjassa oleviin loviin (2 kpl).
■ Asennoi reunaohjain (14) toivottuun leveyteen ja kiristä ohjaimen lukintaruuvia (15) niin, etta se pysyy paikallaan.

MUISTUTUS

Käytä vaihdossa yksinomaan alkuperäisia varasaia. Muunlaisten varaosien käytö voi osoittautua vaaralliseksi ja vauroiitta tyokalua.

Suomi

HUOLTO

YLEISOHJEITA

Suurin oso tyokalun komponenteista kuuluu luokan II mukaiseen sakhoneristysjarestelmaan ja ne saa vailtaa vain ammattitaitoinen sahkomies.

Alä kāytä luotteita muoviosien puhdistukseen. Suurin osa muoveista ei sieda markkinoilla olevia māarattjä luotteita, jotka vahingoittavat niītä. Kāytä puhasta riepu lian, polyn jne. puhdistukseen.

MUISTUTUS

Muoviosat eivat saa koskaan joutua kosketukseen jarrunesteen, bensiin, petrolijohdannaisten, ruosteinenirrotusoljyn Jen. kansa. Namakemialliset aineet voivat vauroiittaa, heikentaa tai tuhota muovin.

On todettu, etta lasikuituveneiden, urheiluautojen, pinnotteden, hukostäytteiden tai kipsin leikkaukeen kätytīylla sāhkötyōkaluilla on taipumusta kulua nopeammin ji niissā havaitaan enemmān toimtahāiriöitä kuin normaalikäytössä olevissa tyōkaluissa.

Materialista låhtevat hakkeet, jätteet ja sahajauhot kuluttavat sähkötyokalun osia kuten esimerkikihammaspyöriä, harjoja, katkaisimia jne. Tästa systā tän nyokalun pitkaikaista kayttöä ei suositella lasikuidun, pinnotteiden, huokostäytteiden ja kipsin sahauksen. Mikäli kutenkin kätyt saaha tamantyypisen materiaalin leikkauksen, se on ehdottomasti puhdistettava saannollisin valiajoin paineilmapuhaltimella.

VOITELU

Kaikkissa tāmān tyōkalun laakereissa on riittāvā mārā korkealaatuista voiteluainetta, joka kestākoko tyōkalun kestoian normailessa kaytöolosuhteissa. Tastā systā tyōkalu e i kaipaa lisavoitela.

VAROITUS

Pida jatkojodot kaukana leikkualueesta ja varmista, etta liitantajohto ei paase tartumaan puapaloihin, tyokaluihn jne. saahaksen aikana.

MUISTUTUS

Tarkista jatkojohtoen kunto aina ennen kayttoa ja vaihda ne valittomasti uusiin mikali ne ovat vioittuneet. Ala koskaan kayta tyokalua, sos jatkojoht on vialinen sillai vaurioituneen osan kosketus voi aiheuttaa sahkoiskun ja seurauskena onvakavia ruunivammoja.

MUISTUTUS

Käytä aina tavanomaisia tai sivusuojilla varustettuja soujalaseja kun käytä sahkötyokaluja tai kun puhistat niitta paineilmalla. Jos työsta syntyy polyä, käytä myös polynsoja- tai kasvonaamaria.

JANNITTEEN MERKKIVALO

Tyokalussa on jannitteen merkkivalo (17), joka syttyk kun tyokalu kytketaan virtalähteeseen. Merkkivalo varoittaa kayttajaa siita, etta tyokalu on jannitteinen ja käynnistyy kun liipaisinta painetaan.

YMPÄRISTÖNSUOJELU

Kierrata raaka-aineet, ala heita niitta roskin.
Lajittele jatteet ja vie romutettavat koneet, lisavarusteet ja pakkausmaterialiaalit erikoisjatteille tarkoitetuun keräyspisteeseen.

Eλnviiká

TENIKEZ YZTAZEIEA ZFAA EIAZ

NPOEIOIHOH

AiaBaTe OeC TcO Bnyie. H m n npon Twv Aokouoov oyniwyu npoei va enippeoi atuxmuata onwc o npkayies, oi NkctporanlEiec n/kai o oobapoc oomegaKIOCTpaumatiooc. O opoc "Nkctpiko Epyaiaio" ouxpanoiotei atic napakaw ouotaaei aoaiaiac unodekivue too Ta Nkctpikaepyaiaiaou uovdovta ie to diktuoo ta e naevapoptizoeva Nkctpkiapeyaaia.

Tällä Ryoti-tuotteella on valmistroviat ja vialiset osat kattava vuoden (24 kk) takuu alkuperäseen ostokuittiin tali laskuun merkitysta ostopäivastä luikien.

Takuu ei kata normalista kulumisesta, epanormalista tai kielletysta kaytostai tai yikuormituksesta aiheuteta vahinkoja eikä lisavarusteita kuten akkuja, paltimoita, teria, pesuja jne.

Mikāli takuaukana limaantuu toimintahāriöṭa, vit PRUKAMATON tuote ostodistukseneen myyjälikkeeseen tai lahimpaan Ryobikeskuhutamoon.

Tāmā takuu ei vaikuta vailisia tuotteita koskeviin lakiperusteiseni oikeursän.

POOI ERTYH2H

AuroTo npovRyobepei yvunKataTuv kataokaetaiikw kAtawuWkai Tov Eaattowativ 24)nuVw, ano Tne npoumnyu vau apaeptal oTo npototuno tu tuo loyoiou nou kaptiotaKe an tov metanlntiaoye TaTO TEALIOXHnT

OuiaoloyiKc oepoc n ekevncnou th npokanouo ant ou n aoiyoaiouk n un entpntpnj n uovtnnpn n ao ntepeopdtve kauaonvtovat an tny napouva yeyunon kaowc ka ta eapntmuata onwuc nataipatec, lacune,muete, oakoulambdae Kt.

Todistamme täten ja vastaamme yksi sittä, että tammauto alla lau kuietlunien standardinen ja standardoimiis-asalikirjøn vaatustmene.

EN50366, EN60745-1, EN60745-2-11, 89/336/EEC, 98/37/EC

AHANJSEYMMOPOJH

uueuoc 0t to npov out auoppouata npoc ta akoloua npotna h tuntonoiva yvppaa

EN50366, EN60745-1, EN60745-2-11, 89/336/EEC, 98/37/EC

MEGFELELOSEGI NYILATKOZAT
