ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 04-721 NEO tools

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡ'ΗΣΤΗ)......53

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡ'ΗΣΤΗ) Εκκεντρικό τριβείο: 04-721

ΣΗΜΕΪΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΓΗΣΕΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΓΙΔΙΟ ΚΑΙ ΦΥΛΑΞΕΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΑΤΟΜΑ ΠΟΥ ΔΕΝ ΈΧΟΥΝ ΔΙΑΒΑΣΕΙ ΤΙΣ ΟΔΗΓΓΙΕΣ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ, ΤΗ ΡΥΘΜΙΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ.

ΕΙΔΙΚΈΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΓΙΑΣ - ΣΗΜΕΙΩΣΗ!

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας, ακολουθήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές. Η συσκευή έχει σχεδιαστεί για ασφαλή λειτουργία. Παρ' όλα αυτά: η εγκατάσταση, η συντήρηση και η λειτουργία της συσκευής μπορεί να είναι επικίνδυνες. Ακολουθώντας τις παρακάτω διαδικασίες θα μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, τραυματισμού και θα μειώσετε το χρόνο εγκατάστασης της συσκευής

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡ'ΙΔΙΟ ΧΡ'ΗΣΗΣ ΓΙΑ ΝΑ ΕΞΟΙΚΕΙΩΘΕ'ΙΤΕ ΜΕ ΤΗ ΣΥΣΚΕΥ'Η ΦΥΛΑΞΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡ'ΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚ'Η ΑΝΑΦΟΡΑ.

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Χώρος εργασίας

• Ο χώρος εργασίας πρέπει να είναι καθαρός και καλά φωτισμένος. Οι ακατάστατοι και σκοτεινοί χώροι ευνοούν τα ατυχήματα.
• Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να αναφλέξουν σκόνη ή αναθυμιάσεις.
• Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά από το ηλεκτρικό εργαλείο όταν το χρησιμοποιείτε. Η απόσπαση της προσοχής μπορεί να προκαλέσει απώλεια του ελέγχου.

Ηλεκτρική ασφάλεια

- Το βύσμα του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Το βύσμα δεν πρέπει να τροποποιηθεί με κανέναν τρόπο. Μην χρησιμοποιείτε προσαρμογείς με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα βύσματα και οι ταιριαστές πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Η τάση δικτύου πρέπει να είναι σύμφωνη με την ονομαστική τιμή που αναγράφεται στην πινακίδα της συσκευής.
• Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα, κουζίνες και ψυγεία. Η επαφή του σώματος με γειωμένες επιφάνειες αυξάνει τον κίνδυνο ηλεκτροπληξίας.

- Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή υγρασία. Η είσοδος νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

- Ποτέ μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας, λάδι, αιχυηρές άκρες ή κινούμενα μέρη. Ένα κατεστραμμένο ή μπερδεμένο καλώδιο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

- Όταν χρησιμοπαιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, χρησιμοποιήστε καλώδιο προέκτασης κατάλληλο για εξωτερική χρήση. Η χρήση καλωδίου κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.

- Εάν δεν μπορεί να αποφευχθεί η χρήση ενός ηλεκτρικού εργαλείου σε υγρό χώρο, πρέπει να χρησιμοποιείται μια συσκευή ρεύματος διαρροής

(RCD). Η χρήση ενός διακόπτη προστασίας από διαρροή γης μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

- Όταν χειρίζεστε ένα ηλεκτρικό εργαλείο, να είστε σε εγρήγορση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά το χειρισμό ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

- Χρησιμοποιήστε τον συνιστώμενο ατομικό προστατευτικό εξοπλισμό. Φοράτε πάντα γυαλιά ασφαλείας, μάσκα σκόνης, αντιολισθητικά παπούτσια ασφαλείας, προστατευτικά ακοής, που χρησιμοποιούνται υπό κατάλληλες συνθήκες, μειώνουν την πιθανότητα τραυματισμού.

- Πρόληψη τυχαίας εκκίνησης. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης πριν από τη σύνδεση με πηγή ρεύματος, τη λήψη ή τη μετακίνηση του εργαλείου. Η μεταφορά ηλεκτρικών εργαλείων με το δάχτυλο στο διακόπτη ή η σύνδεση ηλεκτρικών εργαλείων με τον διακόπτη ενεργοποιημένο μπορεί να οδηγήσει σε ατυχήματα.

- Μην φτάνετε πολύ ψηλά. Διατηρείτε πάντα σωστή στάση και ισορροπία. Αυτό επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

- Ντυθείτε κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια μακριά από τα κινούμενα μέρη. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να τραβηχτούν από τα κινούμενα μέρη.

- Εάν παρέχεται εξοπλισμός για τη σύνδεση εξοπλισμού αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι έχει συνδεθεί και χρησιμοποιηθεί σωστά. Η χρήση της αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους που σχετίζονται με τη σκόνη.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΈΚΚΕΝΤΡΕΣ ΛΕΙΑΝΤΙΚΈΣ ΜΗΧΑΝΈΣ

- Το ηλεκτρικό εργαλείο έχει σχεδιαστεί για να χρησιμοποιείται ως μύλος . Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο.

- Η μη τήρηση όλων των ακόλουθων οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

- Dev συνιστώνται εργασίες όπως λείανση, βούρτσισμα, στίλβωση ή κοπή με αυτό το ηλεκτρικό εργαλείο. Δραστηριότητες για τις οποίες δεν έχει σχεδιαστεί το ηλεκτρικό εργαλείο μπορεί να είναι επικίνδυνες και να προκαλέσουν τραυματισμό.

- Μην χρησιμοπαιείτε εξαρτήματα που δεν έχουν σχεδιαστεί και δεν συνιστώνται από τον κατασκευαστή του εργαλείου. Το γεγονός και μόνο ότι ένα εξάρτημα μπορεί να συνδεθεί σε ένα ηλεκτρικό εργαλείο δεν εγγυάται την ασφαλή λειτουργία του.

- Η ονομαστική ταχύτητα του εξαρτήματος πρέπει να είναι τουλάχιστον ίση με τη μέγιστη ταχύτητα που αναγράφεται στο ηλεκτρικό εργαλείο. Τα εξαρτήματα που λειτουργούν με ταχύτητες υψηλότερες από την ονομαστική ταχύτητα ενδέχεται να υποστούν ζημιά και να διαλυθούν.

- Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να είναι εντός της ονομαστικής ισχύος του ηλεκτρικού εργαλείου. Τα αξεσουάρ με λανθασμένο μέγεθος δεν μπορούν να προστατευτούν ή να ελεγχθούν σωστά.

- Το σπείρωμα του εξαρτήματος πρέπει να ταιριάζει με το σπείρωμα του άξονα του μύλου. Στην περίπτωση εξαρτημάτων με φλάντζα, η οπή του άξονα στερέωσης του εξαρτήματος πρέπει να ταιριάζει με τη διάμετρο τοποθέτησης της φλάντζας. Τα εξαρτήματα που δεν ταιριάζουν με το εξάρτημα τοποθέτησης του ηλεκτρικού εργαλείου θα είναι μη ισορροπημένα, θα δονηθούν υπερβολικά και μπορεί να προκαλέσουν απώλεια ελέγχου.

- Τα κατεστραμμένα εξαρτήματα δεν πρέπει να χρησιμοποιούνται. Πριν από κάθε χρήση, ελέγχετε τα εξαρτήματα, όπως τους λειαντικούς δίσκους για σπασίματα και ρωγμές, το μαξιλάρι για ρωγμές, σκισίματα ή υπερβολική φθορά, τη συρμάτινη βούρτσα για χαλαρά ή σπασμένα σύρματα. Εάν πέσει ένα ηλεκτρικό εργαλείο ή αξεσουάρ, επιθεωρήστε το για ζημιές ή τοποθετήστε ένα αβλαβές αξεσουάρ. Αφού ελεγχθεί και εγκατασταθεί το εξάρτημα, τοποθετήστε τον εαυτό σας και τους παρευρισκόμενους μακριά από το επίπεδο του περιστρεφόμενου εξαρτήματος και θέστε το ηλεκτρικό εργαλείο σε λειτουργία στη μέγιστη ταχύτητα χωρίς φορτίο για ένα λεππό. Τα ελαπωματικά εξαρτήματα συνήθως αποσυντίθενται κατά τη διάρκεια αυτής της δοκιμής.

- Φοράτε εξοπλισμό ατομικής προστασίας. Φοράτε προστατευπικό κάλυμμα προσώπου, γυαλιά ασφαλείας ή προστατευτικά γυαλιά ανάλογα με την εφαρμογή. Εάν είναι απαραίτητο, φορέστε μάσκα σκόνης, προστατευτικά ακοής, γάντια και ποδιά εργασίας ικανή να σταματήσει μικρά θραύσματα λειαντικού υλικού ή τεμαχίου. Η προστασία των ματιών

πρέπει να είναι ικανή να σταματήσει τα ιπτάμενα θραύσματα που δημιουργούνται κατά τη διάρκεια των διαφόρων δραστηριοτήτων. Η μάσκα σκόνης ή η αναπνευστική συσκευή πρέπει να είναι ικανή να φιλτράρει τα σωματίδια που παράγονται κατά τη διάρκεια της εργασίας. Η παρατεταμένη έκθεση σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει απώλεια ακοής.

• Οι παρευρισκόμενοι πρέπει να βρίσκονται σε ασφαλή απόσταση από την περιοχή εργασίας. Κάθε άτομο που εισέρχεται στην περιοχή εργασίας πρέπει να φοράει εξοπλισμό απομικής προστασίας. Θραύσματα του τεμαχίου εργασίας ή του κατεστραμμένου εξαρτήματος μπορεί να πετάξουν και να προκαλέσουν τραυματισμό εκτός της άμεσης περιοχής εργασίας.
• Όταν εκτελείτε εργασίες όπου το λειαντικό εργαλείο μπορεί να έρθει σε επαφή με κρυφές καλωδιώσεις ή το δικό του καλώδιο, κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Εάν το λειαντικό εργαλείο έρθει σε επαφή με καλώδιο υπό τάση, τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου μπορεί να τεθούν υπό τάση, γεγονός που μπορεί να προκαλέσει ηλεκτροπληξία.
• Τοποθετήστε το καλώδιο μακριά από το περιστρεφόμενο εξάρτημα. Η απώλεια ελέγχου μπορεί να κόψει ή να σφηνώσει το καλώδιο και να τραβήξει το χέρι ή το χέρι σας στο περιστρεφόμενο αξεσουάρ.
• Ποτέ μην αφήνετε το ηλεκτρικό εργαλείο κάτω μέχρι να σταματήσει εντελώς το εξάρτημα. Ένα περιστρεφόμενο εξάρτημα μπορεί να πιάσει την επιφάνεια και να τραβήξει το ηλεκτρικό εργαλείο εκτός του ελέγχου σας.
• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όσο το κρατάτε στα χέρια σας. Η τυχαία επαφή με το περιστρεφόμενο εξάρτημα μπορεί να προκαλέσει την εμπλοκή του στα ρούχα σας και να τραβήξει το εξάρτημα στο σώμα σας.
• Καθαρίζετε τακτικά τους αεραγωγούς του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα τραβάει σκόνη στο περίβλημα και η υπερβολική συσσώρευση σκόνης μετάλλου μπορεί να προκαλέσει ηλεκτρικό κίνδυνο.
• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες ενδέχεται να αναφλέξουν αυτά τα υλικά.
• Μην χρησιμοποιείτε εξαρτήματα που απαιτούν υγρό ψυκτικό υγρό. Η χρήση νερού ή άλλων ψυκτικών υγρών μπορεί να προκαλέσει ηλεκτροπληξία.

Άλλες οδηγίες ασφαλείας για όλες τις εργασίες Απόρριψη και σχετικές προειδοποιήσεις

To kickback είναι η ξαφνική αντίδραση στη σύσφιξη ή το άγκιστρο ενός περιστρεφόμενου τροχού, ενός μαξιλαριού ρουλεμάν, μιας βούρτσας ή άλλου εξαρτήματος. Η σύσφιξη ή το άγκιστρο προκαλεί την απότομη στάση του περιστρεφόμενου εξαρτήματος, η οποία με τη σειρά της αναγκάζει το εργαλείο να βγει εκτός ελέγχου προς την αντίθετη κατεύθυνση από τη φορά περιστροφής του εξαρτήματος, μέχρι να αρπάξει.

• Κρατήστε σταθερά το ηλεκτρικό εργαλείο και τοποθετήστε το σώμα και το χέρι σας έτσι ώστε να αντισταθείτε στις δυνάμεις ανάκρουσης. Χρησιμοποιείτε πάντα μια βοηθητική λαβή, εάν υπάρχει, για μέγιστο έλεγχο της ανάκρουσης ή της αντίδρασης ροπής κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει τις ροπές αντίδρασης ή τις δυνάμεις ανάκρουσης, εάν ληφθούν οι κατάλληλες προφυλάξεις.
• Ποτέ μην τοποθετείτε το χέρι σας κοντά σε περιστρεφόμενο εξάρτημα. Το εξάρτημα μπορεί να αναπηδήσει από το χέρι σας.
• Προσέχετε ιδιαίτερα όταν εργάζεστε σε γωνίες, σε αιχμηρές άκρες κ.λπ.

Πρόσθετες οδηγίες ασφαλείας για το άλεσμα Ρύθμιση ειδικής προστατευτικής διάταξης για το άλεσμα

- Μην χρησιμοποιείτε γυαλόχαρτο μεγαλύτερο από τον τοποθετημένο δίσκο λείανσης. Ακολουθήστε τις συστάσεις του κατασκευαστή κατά την επιλογή του γυαλόχαρτου. Το γυαλόχαρτο που εκτείνεται πέρα από το πόδι λείανσης ενέχει κίνδυνο τραυματισμού και μπορεί να προκαλέσει σύγκρουση, θραύση του δίσκου ή ανάκρουση.

Οδηγίες ασφαλείας για το μηχάνημα

- Κατά τη λειτουργία ενδέχεται να δημιουργηθεί επιβλαβής/τοξική σκόνη (π.χ. χρώματα που περιέχουν μόλυβόσ, ορισμένα είδη ξύλου και μετάλλων). Η επαφή με αυτή τη σκόνη, ιδίως η εισπνοή, μπορεί να αποτελέσει κίνδυνο για το προσωπικό που λειτουργεί ή για τα άτομα που βρίσκονται κοντά. Τηρείτε τους κανονισμούς ασφαλείας που ισχύουν στη χώρα σας. Συνδέστε το ηλεκτρικό εργαλείο σε ένα κατάλληλο σύστημα αναρρόφησης.

ΣΗΜΕΙΩΣΗ: Για να προστατεύσετε την υγεία σας, φορέστε προστατευτική μάσκα Ρ2.

Θα πρέπει πάντα να φοράτε γυαλιά ασφαλείας για να προστατεύεστε από τους κινδύνους του τριψίματος.

Όταν τρίβετε μέταλλο και όταν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε υγρό περιβάλλον, πρέπει να χρησιμοποιείται διακόπτης σφάλματος γείωσης. Σε περίπτωση ηλεκτροπληξίας, ο διακόπτης προστασίας προστατεύει τον χρήστη από απειλητική για τη ζωή του ροή ρεύματος στο σώμα.

Ο εξοπλισμός εργασίας που έχει εμποτιστεί με λάδι, π.χ. δίσκος λείανσης ή τούχα στίλβωσης, πρέπει να καθαρίζεται με νερό και να αφήνεται να στεγνώσει. Ο εμποτισμένος με λάδι εξοπλισμός εργασίας μπορεί να αναφλεγεί αυθόρμητα.

Προσοχή: Κίνδυνος πυρκαγιάς! Αποφύγετε την υπερθέρμανση του υλικού άλεσης και του μύλου. Αδειάζετε πάντα το δοχείο σκόνης πριν σταματήσετε την εργασία. Τα θραύσματα στη σακούλα φίλτρου ή στο φίλτρο σκούπας μπορεί να αναφλεγούν αυθόρμητα υπό δυσμενείς συνθήκες, όπως σπινθήρες κατά τη διάρκεια της λείανσης μετάλλων. Ιδιαίτερος κίνδυνος υπάρχει αν τα θραύσματα αναμιχθούν με χρώματα, υπολείμματα πολυουρεθάνης ή άλλα χημικά υλικά και αν το υλικό λείανσης είναι ζεστό μετά από μεγάλη περίοδο λειτουργίας.

Χρησιμοποιείτε πάντα τους αυθεντικούς δίσκους λείανσης. Οι δίσκοι λείανσης άλλων κατασκευαστών ενδέχεται να μην είναι κατάλληλοι για την ταχύτητα του μύλου και να καταστραφούν.

Εάν το ηλεκτρικό εργαλείο πέσει ή πέσει, ελέγξτε για ζημιές στο μηχάνημα και στο πόδι λείανσης. Αφαιρέστε το πόδι λείανσης για προσεκτικότερο έλεγχο. Επισκευάστε ή αντικαταστήστε τα εξαρτήματα που έχουν υποστεί ζημιά πριν χρησιμοποιήσετε ξανά. Τα κατεστραμμένα πόδια λείανσης και μηχανήματα μπορεί να προκαλέσουν τραμματισμό και να καταστήσουν το μηχάνημα ασταθές.

Μικτή σκόνη που περιέχει μέταλλα και λείανση υγρών επιφανειών. Στην περίπτωση σκόνης που περιέχει ανάμεικτα μέταλλα (όπως η σκόνη που παράγεται κατά τη λείανση βαφής στην αυτοκινητοβιομηχανία) και κατά τη λείανση υγρών επιφανειών, πρέπει να τηρούνται οι ακόλουθες συστάσεις για λόγους ασφαλείας:

• Συνδέστε τη συσκευή σε μια κατάλληλη ηλεκτρική σκούπα.
• Φυσάτε τακτικά το περίβλημα του κινητήρα της μονάδας για να απομακρύνετε τις εναποθέσεις σκόνης.

Σκοπός

Το τριβείο τροφοδοτείται από έναν υπερσύγχρονο κινητήρα εναλλασσόμενου ρεύματος χωρίς ψήκτρες. Οι λειαντήρες έχουν σχεδιαστεί για λείανση ξύλου, πλαστικών, σύνθετων υλικών, χρωμάτων/βερνικιών, πληρωτικών και παρόμοιων υλικών όπως συνιστάται. Πρέπει να τηρούνται ειδικές οδηγίες ασφαλείας για την ανάμειξη σκόνης που περιέχει μέταλλα (όπως η σκόνη που παράγεται κατά τη λείανση χρωμάτων στην αυτοκινητοβιομηχανία) και κατά τη λείανση υγρών επιφανειών. Οι λειαντήρες δεν έχουν σχεδιαστεί για τη λείανση γυμνού μετάλλου. Δεν πρέπει να επεξεργάζονται υλικά που περιέχουν αμίαντο.

ΠΡΟΣΟΧΗ! Ο χρήστης είναι υπεύθυνος για ακατάλληλη ή μη ορθή χρήση.

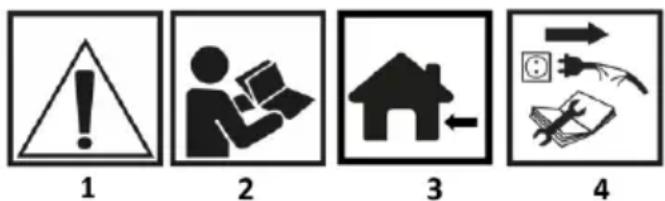

ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΓΗΣΕΙΣ

5

6

7

8

1. ΣΗΜΕΙΩΣΗ: Λάβετε ειδικές προφυλάξεις!
   2 Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές!
2. χρήση σε εσωτερικούς χώρους
   4.Πριν από την επισκευή συντήρησης, αποσυνδέστε από την παροχή ρεύματος
   5.Φοράτε ατομικό προστατευτικό εξοπλισμό: ωτοασπίδες, γυαλιά ασφαλείας, μάσκα σκόνης
   6.Wear prostatetikή ενδυμασία
   7.Keep μακριά από τα παιδιά
   8.Μην απορρίπτετε μαζί με τα οικιακά απορρίμματα

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΤΟΙΧΕΪΩΝ

Η αρίθμηση που ακολουθεί αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις σελίδες γραφικών του παρόντος εγχειριδίου.

Σχέδιο ονομασίας Α	Περιγραφή
1	Μοχλός ενεργοποίησης
2	Χειρολαβή/σώμα μύλου
3	Πόδι λείανσης
4	Θύρα εξαγωγής σκόνης
Ονομασία Σχήμα Β	Περιγραφή
1	Μοχλός ενεργοποίησης
2	Πίνακας ελέγχου οργάνων
3	Θύρα εξαγωγής σκόνης
Ονομασία Σχήμα Γ	Περιγραφή
1	Κύριος διακόττης
2	Κουμπί Boost
3	Εμφάνιση
4	Κουμπί μείωσης ταχύτητας

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥΗΣ

Εργασία λείανσης

ΠΡΟΣΟΧΗ! Η τάση δικτύου και η συχνότητα της πηγής ρεύματος πρέπει να αντιστοιχούν στα στοιχεία που αναγράφονται στην πινακίδα τύπου της μονάδας.

Το εργαλείο έχει σχεδιαστεί για χειροκίνητη λειτουργία. Το εργαλείο μπορεί να χρησιμοποιηθεί σε οποιαδήποτε θέση.

ΣΗΜΕΙΩΣΗ: Ο μύλος μπορεί να αντιδράσει με ροπή μετά την εκκίνηση. Βεβαιωθείτε ότι το τριβείο είναι απενεργοποιημένο. Επιλέξτε ένα κατάλληλο λειαντικό και τοποθετήστε το στο πόδι λείανσης. Βεβαιωθείτε ότι το λειαντικό είναι κεντραρισμένο στο πόδι λείανσης. Για βέλτιση απόδοση, συνιστούμε να χρησιμοποιείτε το αρχικό πόδι λείανσης και τα γνήσια λειαντικά χαρτιά.

Ενεργοποίηση και απενεργοποίηση του μύλου

Ενεργοποιήστε τον μύλο πατώντας το κουμπί On/Off εικ. C1.

Ο μύλος μπορεί τώρα να τεθεί σε λειτουργία πιέζοντας το μοχλό Εικ. Α1. Η ταχύτητα μπορεί να ρυθμιστεί μεταξύ 4000 και 10000 σ.α.λ. χρησιμοποιώντας το rpm + fig. C2 και rpm εικ. Κ4. Κάθε πάτημα αυξάνει ή μειώνει την ταχύτητα κατά 1000 στροφές ανά λεπτό.

Τοποθετείτε πάντα το εργαλείο στην επιφάνεια εργασίας πριν από το τρίψιμο. Απομακρύνετε πάντα το εργαλείο από την επιφάνεια εργασίας πριν σταματήσετε. Με τον τρόπο αυτό αποφεύγεται το χάραγμα της επιφάνειας εργασίας λόγω υπερβολικής ταχύτητας λείανσης.

Όταν τελειώσετε το τρίψιμο, απενεργοποιήστε το τριβείο απελευθερώνοντας το μοχλό εικ. Α1 πατώντας το κουμπί ενεργοποίησης/απενεργοποίησης εικ. Κ1. Η λυχνία LED του τριβείου εικ. Κ3 είναι πλέον σβηστή.

Αντικατάσταση του μαξιλαριού λείανσης

Αποσυνδέετε πάντα την παροχή ρεύματος πριν από την εκτέλεση εργασιών συντήρησης! Χρησιμοποιείτε μόνο το αρχικό μαξιλάρι λείανσης! Τοποθετήστε το κλειδί κλειδώματος της ατράκτου εικ. D2 μεταξύ του δίσκου και της στεγανοποίησης της ατράκτου για να συγκρατηθεί το παξιμάδι της ατράκτου.

Γυρίστε τη ροδέλα αριστερόστροφα Εικ. D3 για να την αφαιρέσετε.

Τοποθετήστε και σφίξτε το νέο πόδι με τις ροδέλες. Αφαιρέστε το κλειδί από την κλειδαριά του άξονα, εικ. D4.

Βάσεις αξεσουάρ λείανσης

Το κατάλληλο χαρτί λείανσης και το πανί λείανσης μπορούν να συνδεθούν γρήγορα και εύκολα με το μαξιλάρι λείανσης. Πιέστε το δίσκο λείανσης με Velcro στο μαξιλάρι λείανσης.

ΠΡΟΣΟΧΗ: Εάν η πρόσφυση της επιφάνειας του γυαλόχαρτου εξασθενήσει, τα εξαρτήματα του μαξιλαριού λείανσης, ειδικά εκείνα που δεν αγγίζουν ακόμη το τεμάχιο εργασίας, ενδέχεται να αποκολληθούν από το μαξιλάρι λείανσης και να προκαλέσουν τραυματισμό. Αντικαταστήστε το μαξιλάρι λείανσης!

Εξαγωγή σκόνης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από σκόνη. Η σκόνη μπορεί να είναι επικίνδυνη για την υγεία. Να εργάζεστε πάντα με ηλεκτρική σκούπα. Το ηλεκτρικό εργαλείο δεν διαθέτει δική του ηλεκτρική σκούπα. Μια κινητή ηλεκτρική σκούπα με εύκαμπο σωλήνα διαμέτρου 40 mm πρέπει να συνδεθεί στο βύσμα της ηλεκτρικής σκούπας.

Σύσταση: Χρησιμοπαιήστε αντιστατικό σωλήνα αναρρόφησης. Αυτό συμβάλλει στη μείωση του ηλεκτρικού φορτίου.

Συνδέστε το σωλήνα που περιλαμβάνεται εικ. Ε1 και εικ. Ε2 στη θύρα αναρρόφησης σκόνης του μύλου. Και στη συνέχασα τον προσαρμογέα που ταιριάζει στον εύκαμπτο σωλήνα της ηλεκτρικής σκούπας εικ. Ε3.

Εργασία με τη συσκευή

ΣΗΜΕΙΩΣΗ: Ασφαλίζετε πάντα το τεμάχιο εργασίας έτσι ώστε να μην μπορεί να μετακινηθεί κατά τη διάρκεια της κατεργασίας.

Πρέπει να ακολουθηθούν οι ακόλουθες οδηγίες:

- Η απόδοση και η ποιότητα της λείανσης εξαρτάται κυρίως από την επιλογή του λειαντικού.

- Κρατήστε τη μονάδα με δύο χέρια, το ένα στο περίβλημα του κινητήρα και το άλλο στην κεφαλή του γραναζιού.

Συνιστώμενες παράμετροι εργασίας ανάλογα με το προς κατεργασία υλικό.

Άλεση:

Περιστροφή 9000-10000/min

Λείανση με μέγιστη λείανση, π.χ. παλιάς βαφής. Λείανση ξύλου και καπλαμάδων πριν από το βερνίκωμα Ενδιάμεση λείανση βερνικιών σε επιφάνειες.

Περιστροφή 8000-9000/min

Λείανση ενός αραιά εφαρμοζόμενου ασταριού. Λείανση του ξύλου με λειαντικό πανί. Σπάσιμο των άκρων των ξύλινων εξαρτημάτων. Εξομάλυνση των ασταρωμένων ξύλινων επιφανειών.

Περιστροφή 7000-8000/min

Λείανση ακμών μασίφ και καπλαμά ξύλου Λείανση φαλτσών παραθύρων και θυρών. Ενδιάμεση λείανση του βερνικιού στης άκρες. Ελαφρύ τρίψιμο παραθύρων από φυσικό ξύλο με χρήση λειαντικού υφάσματος Εξομάλυνση ξύλινων επιφανειών με χρήση λειαντικού υφάσματος πριν από τη βαφή.

Περιστροφή 6000-7000/min

Ενδιάμεση λείανση του βερνικιού σε βαμμένες επιφάνειες

Καθαρισμός της φυσικής ξύλινης προεξοχής παραθύρου με ένα πανί για τρίψιμο

Περιστροφή 4000-6000/min

Λείανση των χρωματισμένων άκρων. Λείανση θερμοπλαστικών.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

- Μην χρησιμοποιείτε υπερβολική δύναμη κατά την εργασία. Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή. Το σωστό ηλεκτρικό εργαλείο θα κάνει τη δουλειά καλύτερα και ασφαλέστερα στο ρυθμό για τον οποίο έχει σχεδιαστεί.

- Μην χρησιμοποιείτε ηλεκτρικό εργαλείο εάν ο διακόπτης δεν το ενεργοποιεί και δεν το απενεργοποιεί. Κάθε ηλεκτρικό εργαλείο που δεν μπορεί να ελεγχθεί από τον διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

- Αποσυνδέστε το φις από την πηγή ρεύματος πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτές οι προφυλάξεις μειώνουν τον κίνδυνο ακούσιας εκκίνησης του ηλεκτρικού εργαλείου.

- Αποθηκεύετε τα μη χρησιμοπαημένα ηλεκτρικά εργαλεία μακριά από παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις παρούσες οδηγίες να τα χειρίζονται. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

- Συντήρηση ηλεκτρικών εργαλείων. Ελέγξτε ότι τα κινούμενα μέρη δεν έχουν μετατοπιστεί ή μπλοκάρει, ότι δεν έχουν σπάσει και ότι δεν υπάρχουν άλλες βλάβες που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, θα πρέπει να επισκευαστεί πριν από τη χρήση. Πολλά ατυχήματα προκαλούνται από την κακή συντήρηση των ηλεκτρικών εργαλείων.

- Τα εργαλεία κοπής πρέπει να διατηρούνται αιχμηρά και καθαρά. Τα σωστά συντηρημένα εργαλεία κοπής με κοφτερές ακμές είναι λιγότερο επιρρετή σε εμπλοκές και ευκολότερα ελεγχόμενα.

- Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα, τις μύτες κ.λπ. σύμφωνα με τις οδηγίες του κατασκευαστή, λαμβάνοντας υπόψη τις συνθήκες εργασίας και το είδος της εργασίας που πρόκειται να εκτελεστεί. Η κακή χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Εξυπηρέτηση

- Αναθέστε το σέρβις του ηλεκτρικού εργαλείου σε εξαιδικευμένο τεχνικό σέρβις χρησιμοποιώντας μόνο πανομοιότυπα ανταλλακτικά. Με τον

τρόπο αυτό θα διασφαλιστεί ότι διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΤ:

Εκκεντρικό	τριβείο	1 τεμ.
Προσαρμογείς αναρρόφησης σκόνης		2 τεμ.
Εύκαμπτος σωλήνας αναρρόφησης σκόνης		1 τεμ.
Φύλλα λείανσης, διαφόρων κόκκων		6 τεμ.

Ονομαστικά δεδομένα

Εκκεντρικό τριβείο 04-721
Παράμετρος	Αξία
Τάση τροφοδοσίας	230 V AC
Συχνότητα τροφοδοσίας	50 Hz
Ονομαστική ισχύς	350 W
Μήκος του καλωδίου τροφοδοσίας	2
Μέγιστη ταχύτητα	10000 λεπτά ^1
Διάσταση δίσκου λείανσης	150 mm
Κατηγορία προστασίας	1
Βαθμός προστασίας IP	IPX0
Μάζα	2 κιλά
Έτος παραγωγής	2023
04-721 υποδεικνύει τόσο τον τύπο όσο και την ονομασία του μηχανήματος.

ΔΕΔΟΜ'ΕΝΑ ΘΟΡ'ΥΒΟΥ ΚΑΙ ΔΟΝ'ΗΣΕΩΝ

ΠΡΟΣΤΑΣΓΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριμη. Επικανωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική φαχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν περιβαλλοντικά αδρανείς υσοίες. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπτινη υγεία.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής "Grupa Topex") ενημερώνει ότι όλα τα πνωματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειρίδιου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τη φωτογραφίες τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλεστικά στην Grupa Topex και υπόκανται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (ΦΕΚ 2006 αριθ. 90 Poz 631, όπως τροποποιήθηκε). Η αντηγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του εγχειρίδιου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορέ να επιφέρει ασπικές και πονικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ

Κατασκευαστής: Sp.k., ul. Pograniczna 2/4

02-285 Βαρσοβία

Προϊόν: Προϊόν: Εκκεντρικό τριβείο

Μοντέλο: 04-721

Εμπορική ονομασία: NEO TOOLS

Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία 2006/42/ΕΚ για τα μηχανήματα

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015; EN 62841-2-4:2014

EN IEC 55014-1:2021- EN IEC 55014-2:2021- EN IEC 61000-3-2:2019+A1:2021- EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα

προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k.

Υπεύθυνος ποιότητας της TOPEX GROUP

Βαρσοβία, 2023-11-20
