ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCD1623 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 165

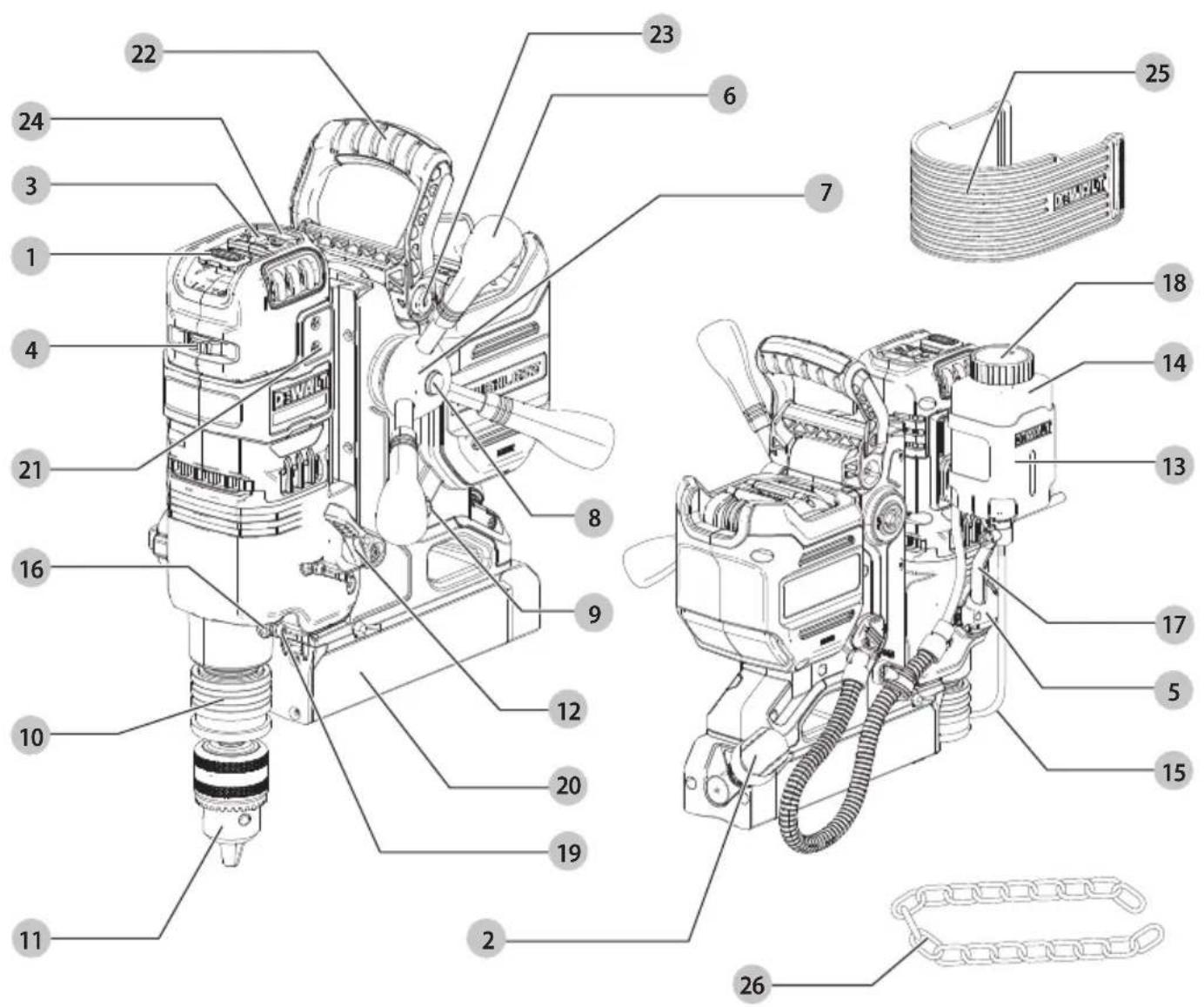

Fig. A

ΜΑΓΝΗΤΙΚΗ ΒΑΣΗ ΔΡΑΠΑΝΟΥ

DCD1623

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DCD1623
Τάση V	DC	18
Τύπος 1
Μέγ. έξοδος ισχύος με μπαταρία 9 Ah W 1100
Ταχύτητα εμπρός χωρίς φορτίοΑργή σχέση ο.α.λ. 130–420
Γρήγορη σχέση ο.α.λ. 250–810
Ταχύτητα όπισθεν χωρίς φορτίοΑργή σχέση ο.α.λ. 350
Γρήγορη σχέση ο.α.λ. 680
Μέγ. διάμετρος τρυπανιού με ελικοειδές τρυπάνι mm 16
Μέγ. διάμετρος τρυπανιού με ποτηροτρύπιανο mm 50
Μέγ. κοχλιοτόμηση M14
Μέγ. βάθος κοπής σε χάλυβα mm 50
Υποδοχή εργαλείων (επίπεδο στέλεχος) mm 19
Βάρος	kg 14,4
Τιμές θορύβου και/ή κραδασμών (διανυσματικό άθροισμα σε τρεις άξονες) σύμφωνα με το EN62841-1:
L _PA (στάθμη ηχητικής πίεσης εκπομπών θορύβου)	dB(A)	85
L _WA (στάθμη ηχητικής ισχύος)	dB(A)	94
K(αβεβαιότητα αναφερόμενης στάθμης ήχου)	dB(A)	3

Το επίπεδο εκλομπών κραδασμών και/ή θορύβου που αναφέρεται οτο παρόν δελτίο πληροφοριών έχει μετρηθεί ούμφωνα με τυποποιημένη διαδικασία δοκιμής EN62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο. Μπορεί να χρησιμοποιηθεί για προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίπεδο εκπομπών καὶτομών και/ή θορύβου αντιοτοιχεί στις βαοικές εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρηοιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών και/ή θορύβου μπορεί να διαφέρει. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας. Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί

να μειώσει σημαντικά το επίπεδο έκθεσης στη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ. Οδηγία περί μηχανικού εξοπλισμού

CE

Μαγνητικη βαση δραπανου DCD1623

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN62841-1:2015.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

M. Georg

Markus Rompel

Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Γερμανία 29.04.2022

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματιομού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικάνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικάδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί,

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)***
Αρ. κατ. VDCAh Βάρος (kg)				DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB547G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB184G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος
***Αυτός ο πίνακας προορίζεται μόνο για καθοδήγηση, οι χρόνοι θα διαφέρουν ανάλογα με τη θερμοκρασία και την κατάσταση της μπαταρίας.

ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέοει υλική ζημιά.

ηλώνει κίνδυνο ηλεκτροπληξίας.

ηλώνει κίνδυνο πυρκαγιάς.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (αούρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία.
Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το όώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είοοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.
β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.
γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών

εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση Οη ενέχουν κίνδυνο ατυχήματος.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματιομό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' autóν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.
от) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.
θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματισμό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.
β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.
δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες

χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαίδευμένους χειριστές.

ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.
θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολιοθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.
β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματισμού και πυρκαγιάς.
γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.
8) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθίσμούς ή εγκαύματα.
ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες

που έχουν υποστεί ζημιά ή τρολοποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

ζ) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Πρόσθετοι ειδικοί κανόνες ασφαλείας για βάσεις δραπάνων

• Κρατάτε τα δάκτυλά σας σε απόσταση ασφαλείας από την περιοχή διάτρησης.
• Χρησιμοποιείτε πάντα το προστατευτικό διάτρησης. Πριν ενεργοποιήσετε το μηχάνημα, βεβαιωθείτε ότι το προστατευτικό είναι οωστά κλειομένο.
• Χρησιμοποιείτε πάντα την αλυσίδα ασφαλείας.
  • Η μαγνητική βάση είναι κατάλληλη για χρήση πάνω σε χάλυβα με πάχος που αρχίζει από 10 mm, με μηδενικό διάκενο αέρα ανάμεσα στην επιφάνεια πυρήνα του μαγνήτη και την επιφάνεια στερέωσης. Τυχόν καμπυλότητα της επιφάνειας, στρώματα βαφής και ανωμαλίες της επιφάνειας θα δημιουργήσουν διάκενο αέρα. Διατηρήστε το διάκενο αέρα οτο ελάχιοτο.
• Πάντα τοποθετείτε το μηχάνημα σε επίπεδη και οριζόντια επιφάνεια. Μη συσφίγγετε τη βάση πάνω σε μικρά ή ακανόνιστου σχήματος αντικείμενα.
• Πάντα τοποθετείτε το μηχάνημα σε επιφάνεια που είναι καθαρή από ρινίσματα, θραύσματα, αποκόμματα και βρομιές.
• Διατηρείτε το μαγνήτη καθαρό και απαλλαγμένο από υπολείμματα και αποκόμματα.
• Μην ενεργοποιήσετε το μηχάνημα έως ότου έχει στερεωθεί και εγκατασταθεί σύμφωνα με τις παρούσες οδηγίες.
• Μην ενεργοποιήσετε το μηχάνημα έως ότου έχετε ελέγξει ότι η μαγνητική βάση έχει συσφιχτεί καλά στην επιφάνεια στερέωσης.
  • Ρυθμίστε το τραπέζι ώστε το κοπτικό να μην εκτείνεται μέσα στο τεμάχιο εργασίας πριν τη διάτρηση. Μην εκτελείτε οποιεσδήποτε εργασίες σχεδιασμού, συναρμολόγηση

ή κατασκευών στο τεμάχιο εργασίας ενώ το μηχάνημα είναι ενεργοποιημένο.

• Πριν ενεργοποιήσετε το μηχάνημα, βεβαιωθείτε ότι το αξεσουάρ έχει τοποθετηθεί σωστά.
- Πάντα χρησιμοποιείτε τη συνιστώμενη ταχύτητα για τα αξεουάρ και το υλικό.
- Μη χρησιμοποιήσετε το μηχάνημα πάνω στο ίδιο τεμάχιο εργασίας στο οποίο εργάζονται ηλεκτροσυγκολλητές.
- Χρησιμοποιείτε μόνο κατάλληλο υγρό κοπής. Χρησιμοποιείτε ένα γενικής χρήσης ψυκτικό υγρό κοπής μετάλλου, αραιωμένο με νερό.
- Μη χρησιμοποιήσετε κοπτικά υγρά ενώ πραγματοποιείτε κάθετη ή υπερυψωμένη διάτρηση. Για τις εφαρμογές αυτές βυθίζετε το κοπτικό σε πάστα κοπής ή χρησιμοποιείτε κατάλληλο σπρέι.
- Μη χύνετε υγρό κοπής μέσα στο δοχείο ενώ αυτό είναι στερεωμένο στο στήριγμα. Μην επιτρέψετε την είσοδο υγρού κοπής στο μοτέρ του δραπάνου.
- Πριν τη χρήση, βεβαιωθείτε ότι το κινητό προστατευτικό του τσοκ λειτουργεί σωστά.
- Βεβαιωθείτε ότι μεταλλικά ρινίσματα ή ρητινώδη κατάλοιπα δεν μπορούν να προκαλέσουν μπλοκάρισμα της λειτουργίας.
- Σε περίπτωση που το κοπτικό σφηνώσει, αποσυνδέστε το μηχάνημα από την τροφοδοσία ρεύματος και εξαλείψτε την αιτία του σφηνώματος πριν ενεργοποιήσετε πάλι το μηχάνημα.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
- Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.
- Κίνδυνος εγκαυμάτων επειδή τα αξεσουάρ θερμαίνονται πολύ κατά τη λειτουργία.
- Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DEWALT δεν χρειάζονται καμία ρύθμιση και έχουν σχεδιαστεί για τη μεγαλύτερη δυνατή ευκολία χρήσης τους.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Το ηλεκτρικό μοτέρ έχει σχεδιαστεί μόνο για μία τάση. Ελέγχετε πάντα ότι η τάση του πακέτου μπαταριών συμφωνεί με αυτήν που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Επίσης να βεβαιώνεστε ότι η τάση του φορτιοτή σας αντιστοιχεί σ' αυτή του ρεύματος δικτύου.

Ο φορτιστής σας μάρκας DEWALT έχει διπλή μόνωση σύμφωνα με το πρότυπο EN60335 και επομένως δεν απαιτείται αγωγός γείωσης.

Αν υποστεί ζημιά το καλώδιο τροφοδοσίας ρεύματος, αυτό πρέπει να αντικατασταθεί μόνο από την εταιρεία DEWALT ή έναν εξουοιοδοτημένο οργανιομό σέρβις.

Χρήση καλωδίου επέκτασης

Δεν πρέπει να χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Χρησιμοποιείτε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την κατανάλωση ρεύματος του φορτιοτή οας (βλ. Τεχνικά χαρακτηριστικά). Το ελάχιστο μέγεθος αγωγών είναι 1 mm², το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε καρούλι, πάντα ξετυλίγετε τελείως το καλώδιο.

Σημαντικές οδηγίες ασφαλείας για όλους τους φορτιστές μπαταριών

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιοτές μπαταριών (ανατρέξτε στα Τεχνικά χαρακτηριστικά).

- Πριν χρησιμοποιήσετε τον φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνσεις προσοχής πάνω στον φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην εισέλθει οποιοδήποτε υγρό μέσα στον φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης της ασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30 mA ή μικρότερη.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν, προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επρλεψη ώστε να διασφαλίζεται ότι δεν παιζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με τον φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτισης μέσα στον φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμό σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε τον φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μπαταριών μέσα στην κοιλότητα του φορτιστή. Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

- MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.

- Autoí οι φορτιστές δεν προορίζονται για οποιεσδήποτε χρήσεις άλλες από τη φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.

- Μην εκθέσετε τον φορτιστή σε βροχή ή χιόνι.

• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε τον φορτιστή. Έτοι θα μειωθεί ο κίνδυνος ζημιάς στο φις και στο καλώδιο.
• Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, μπερδευτεί στα πόδια ατόμων ή υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
• Μη χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στον φορτιστή και μην τοποθετείτε τον φορτιστή πάνω σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε τον φορτιστή μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
• Μη χρησιμοποιήσετε τον φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά—φροντίστε να αντικατασταθούν άμεσα.
• Μη χρησιμοποιήσετε τον φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
• Μην αποσυναρμολογήσετε τον φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη επανασυναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
• Σε περίπτωση που το καλώδιο τροφοδοσίας ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πλακέτου μπαταριών δεν μειώνεται αυτός ο κίνδυνος.
  • ΠΟΤΕ μην επιχειρήσετε να συνδέσετε δύο φορτιστές μεταξύ τους.
• Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για τον φορτιστή οχήματος.

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] B)

1. Συνδέστε τον φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε ένα πακέτο μπαταριών.
2. Εισάγετε το πακέτο μπαταριών 29 στον φορτιοτή και βεβαιωθείτε ότι το πακέτο μπαταριών έχει τερματίσει πλήρως στην κανονική του θέση μέσα στον φορτιοτή. Η κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιση έχει ολοκληρωθεί όταν η κόκκινη λυχνία είναι μόνιμα αναμμένη. Τότε το πακέτο μπαταριών είναι πλήρως φορτισμένο και μπορείτε να το χρησίμοποιήσετε άμεσα ή να

το αφήσετε τοποθετημένο στον φορτιστή. Για να αφαιρέσετε το πακέτο μπαταριών από τον φορτιστή, πατήστε το κουμπί απασφάλισης μπαταρίας 30 που υπάρχει πάνω στο πακέτο μπαταριών.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών ιόντων λιθίου, φορτίζετε πλήρως ένα πακέτο μπαταριών πριν την πρώτη χρήση του.

Λειτουργία του φορτιστή

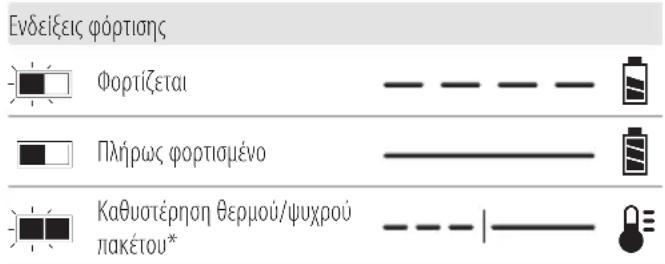

Ανατρέξτε στις παρακάτω ενδείξεις σχετικά με την κατάσταση φόρτισης του πακέτου μπαταριών.

Ενδείξεις φόρτισης Φορτίζεται Πλήρως φορτισμένο Καθυστέρηση θερμού/ψυχρού πακέτου*

* Η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία στη διάρκεια αυτής της διαδικασίας. Αφού το πακέτο μπαταριών φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οί) φορτιστής(-ές) δεν θα φορτίσουν ένα πακέτο μπαταριών που παρουσιάζει βλάβη. Ο φορτιστής θα υποδείξει ότι υπάρχει βλάβη στην μπαταρία με το να μην ανάψει καμία ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει και πρόβλημα με τον φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, παραδώστε τον φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστέρηση θερμού/ψυχρού πακέτου

Αν ο φορτιστής ανιχνεύσει πακέτο μπαταριών με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου, αναστέλλοντας τη φόρτιση έως ότου το πακέτο μπαταριών έχει φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής του πακέτου μπαταριών.

'Ενα κρύο πακέτο μπαταριών θα φορτίζεται πιο αργά από ένα θερμό πακέτο μπαταριών. Το πακέτο μπαταριών θα φορτιστεί με αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και το πακέτο μπαταριών ζεσταθεί.

Ο φορτιστής DCB118 είναι εξοπλιομένος με εσωτερικό ανεμιστήρα που έχει σχεδιαστεί για να ψύχει το πακέτο μπαταριών. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταριών. Σε καμία περίπτωση μη χρησιμοποιήσετε τον φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχιομές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων στο εσωτερικό του φορτιστή.

Ηλεκτρονικό σύστημα προστασίας

Τα εργαλεία XR Li-Ion (ιόντων λιθίου) έχουν σχεδιαστεί με ένα Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει το πακέτο μπαταριών από υπερφόρτωση, υπερθέρμανοη ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό υύστημα προσταοίας. Αν συμβεί αυτό, τοποθετήστε το πακέτο μπαταριών ιόντων λιθίου στον φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση σε τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν να στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε τον φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως υπόδειγμα για τον καθορισμό της θέσης των βιδών στερέωσης στον τοίχο. Στερεώστε τον φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm. Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγίες καθαρισμού του φορτιστή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αμεσυνδέετε το φορτιστή από την πρίζα ρεύματος ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριστικό διάλυμα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτιομένη όταν αφαιρείται από τη συσκευασία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιστή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

- Μη φορτίσετε ή χρησιμοποιήσετε μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.

• Φορτίζετε τα πακέτα μπαταριών μόνο σε φορτιστές DEWALT.
- MHN πιτοιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.
- Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταρίας σε θέσεις όπου η θερμοκρασία μπορεί να πέσει κάτω από τους 4 °C (39,2 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το χειμώνα) ή να υπερβεί τους 40 °C (104 °F) (όπως σε εξωτερικά παραπήγματα ή μεταλλικά κτίρια το καλοκαίρι).
- Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύση μπαταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.
- Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν η ιατρική βοήθεια είναι απαραίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μίγμα υγρών οργανικών υδρογονανθράκων και αλάτων λιθίου.
• Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα ουμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μελεταρίας ενδέχεται να είναι εύφλεκτο εάν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγισμένο ή έχει υποστεί ζημιά, μην εισάγετε το πακέτο στο φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή θανατηφόρος ηλεκτροπληξία. Τα πακέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην απεσηκεύετε ή μεταφέρετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποθετείτε το πακέτο μπαταρίας μέσα σε ποδιές, τσέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείται το εργαλείο, τος θετείτε το με την πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών μπορεί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως αυτοί καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες λίθίου-ιόντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου-ιόντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ιόντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταριών λιθίου-ιόντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανοης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιωθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Μεταφορα της Μπαταριας FLEXVOLT™

Η μπαταρία DEWALT FLEXVOLT™ διαθέτει δύο καταστάσεις Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μπαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DEWALT 18 V, θα λειτουργεί σαν μπαταρία 18 V. Όταν η μπαταρία

FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54 V ή 108 V (δύο μπαταριών των 54 V), θα λειτουργεί σαν μπαταρία 54 V.

Κατάσταση Μεταφοράς: Όταν έχει τοποθετηθεί το καπάκι στην μλαταρία FLEXVOLT™, η μλαταρία είναι σε κατάσταση

μεταφοράς. Φυλάξτε το καπάκι για την περίπτωση μεταφοράς. Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των κυψελών είναι ηλεκτρικά αποσυνδεδεμένες μέσα στο πακέτο μπαταρίας, με αποτέλεσμα να θεωρείται ως 3 μπαταρίες με χαμηλότερη ονομαστική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαστική τιμή βατωρών. Αυτή η αυξημένη ποοότητα των 3 μπαταριών με τη μειωμένη ονομαστική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από οριομένους κανονισμούς μεταφορών που επιβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η τιμή Wh Μεταφοράς μπορεί να είναι 3 x 36 Wh, που σημαίνει 3 μπαταρίες των 36 Wh η μία. Η τιμή Wh Χρήσης

Παραδειγμα σημανσης χρησης και μεταφορας στην ετικετα

Use: 108 Wh

Transport: 3x36 Wh

μπορεί να είναι 108 Wh (υπονοείται 1 μλαταρία).

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρησιμοποιείτε.
2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να αποθηκεύονται τελείως εκφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στο φορτιστή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ανατρέξτε στα Τεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Να μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιση να γίνεται μόνο σε θερμοκρασία από 4 ℃ έως 40 ℃.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μλαταρία με φιλικό προς το περιβάλλον τρόπο.

Φορτίζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με χρήση φορτιστή DEWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενσωματωμένο καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταρίας

Τα εξής εργαλεία λειτουργούν με πακέτο μπαταριών 18 V: DCD1623

Επιτρέλεται να χρησιμολοιούνται αυτά τα πακέτα μπαταριών: DCB184G, DCB547G. Ανατρέξτε στα Τεχνικά χαρακτηριστικά για περισσότερες πληροφορίες.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1Μαγνητικόκολονάτοδράπανο

1 Προσάρτημα τσοκ 16 mm με κλειδί

1Κλειδίτσοκ

1 Φιάλη ψυκτικού υγρού με σωλήνα

1 Προστατευτικόρινισμάτων

1Αλυσίδασφαλείας

2Πείρουζεκβολής

1Σετλαβώνπροώθησης

1 Υποδοχή φιάλης ψυκτικού υγρού

1ΚλειδίΆλεν

1Κλειδί

2Μπουλόνιατύπουπεταλούδας

1Θήκημεταφοράς

1Εγχειρίδιοοδηγιών

ΣΗΜΕΙΩΣΗ: Τα μοντέλα Ν δεν περιλαμβάνουν πακέτα μπαταριών και φορτιστές. Τα μοντέλα ΝΤ δεν συμπεριλαμβάνουν πακέτα μπαταριών και φορτιστές. Τα μοντέλα Β συμπεριλαμβάνουν πακέτα μπαταριών Bluetooth®.

ΣΗΜΕΙΩΣΗ: Το σήμα λέξης και τα λογότυπα Bluetooth® είναι κατατεθέντα εμπορικά σήματα ιδιοκτησίας της Bluetooth®, SIG,

Inc. kai οποιαδήποτε χρήση τέτοιων σημάτων από την DEWALT είναι κατόπιν αδείας. Άλλα εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους.

• Ελέγξτε για ζημιές στο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε οχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο, πριν τη χρήση του προϊόντος.

Σημάνσεις πάνω στο εργαλείο

Στο εργαλείο εμφανίζονται τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Φοράτε προστασία ακοής.

Φοράτε προστασία ματιών

Ορατή ακτινοβολία. Μην κοιτάζετε μέσα στο φως.

Μη χρησιμοποιείτε το εργαλείο αν εσείς ή οποιοσδήποτε από τους παρευρισκόμενους φέρει καρδιακό βηματοδότη ή άλλα ιατρικά εμφυτεύματα.

Χρησιμοποιείτε πάντα την αλυσίδα ασφαλείας. Ασφαλίστε το εργαλείο πάνω στο αντικείμενο εργασίας.

Θέση κωδικού ημερομηνίας (Εικ. Β)

Ο κωδικός ημερομηνίας 44, ο οποίος περιλαμβάνει και το έτος κατασκευής, είναι σταμπαρισμένος πάνω στην υποδοχή μπαταρίας.

Παράδειγμα:

2022 XX XX

'Ετος και εβδομάδα κατασκευής

Περιγραφή (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροπολοιήσετε το ηλεκτρικό εφ φα είο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

1 Διακόπτης ενεργοποίησης/ απενεργοποίησης (ON/ OFF)
2 Μοχλός σύμπλεξης μαγνήτη
3 Διακόπτης επιλογής κίνησης εμπρός/όπισθεν
4 Επιλογέας ταχύτητας
5 Επιλογέας σχέσης μετάδοσης
6 Λαβή προώθησης
7 Πλήμνη λαβής προώθησης
8 Κουμπί απελευθέρωσης λαβής προώθησης
9 Κουμπί LED

10 Τσοκ ταχείας αλλαγής Weldon 19 mm
11 Τσοκ 16 mm με κλειδί
12 Μοχλός ρύθμισης ύψους μοτέρ
13 Υποδοχή φιάλης ψυκτικού υγρού
14 Φιάλη ψυκτικού υγρού
15 Σωλήνας ψυκτικού υγρού
16 Σύνδεσμος ψυκτικού υγρού
17 Ρυθμιστής ροής ψυκτικού υγρού
18 Καπάκι φιάλης ψυκτικού υγρού

19 Παξιμάδι συνδέσμου
20 Μαγνητική βάση
21 Μαγνητικό σημείο σύνδεσης φιάλης ψυκτικού υγρού
22 Λαβή μεταφοράς

23 Κουμπί αποδέσμευσης λαβής
24 Ενδεικτική λυχνία σύμπλεξης μαγνήτη και προστασίας από περιστροφή
25 Προστατευτικό ρινισμάτων
26 Αλυσίδα ασφαλείας

Προβλεπόμενη χρήση

Το μαγνητικό σας κολονάτο δράπανο DCD1623 έχει σχεδιαστεί για διάτρηση οπών σε επιφάνειες κατασκευών από χάλυβα. Μην κάνετε διατρήσεις σε μη σιδηρούχα μέταλλα.

ΜΗ χρησιμοποιείτε το εργαλείο σε υγρές συνθήκες ή με παρουοία εύφλεκτων υγρών ή αερίων.

Αυτό το κολονάτο δράπανο είναι ένα επαγγελματικό ηλεκτρικό εργαλείο.

MHN αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Μικρά παιδιά και εξασθενημένα άτομα. Αυτή η συσκευή δεν προορίζεται για χρήση χωρίς επίβλεψη από μικρά παιδιά ή εξασθενημένα άτομα.
  • Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας, γνώσης ή δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο φαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο πακέτα μηταριών και φορτιοτές DEWALT.

Μεταφορά του δραπάνου (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο αφαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αφαιρέστε το πακέτο μπαταρίας πριν το μεταφέρετε, κάνετε οποιεσδήποτε ρυθμίσεις, εργασίες καθαρισμού, επισκευές ή πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Για να μεταφέρετε άνετα το εργαλείο από σημείο σε σημείο, έχει προβλεφθεί μια λαβή μεταφοράς 22 στο πάνω μέρος του εργαλείου.

Εγκατάσταση του μηχανήματος (Εικ. Α, G)

1. Εγκαταστήστε τη λαβή προώθησης.
2. Εγκαταστήστε το προστατευτικό ρινισμάτων.
3. Εφαρμόστε το σύστημα λίπανσης όπως χρειάζεται.
4. Αυτό το μηχάνημα διαθέτει μια κοίλη βάση που επιτρέπει την εγκατάστασή του πάνω σε μια επίπεδη επιφάνεια ή σε ένα σωλήνα με διάμετρο όχι μικρότερη από 101 mm και πάχος όχι μικρότερο από 9,5 mm. Αφαιρέστε τυχόν σωματίδια που θα εμποδίσουν την πλήρη επαφή ανάμεσα στη μαγνητική βάση 20 και την επιφάνεια τοποθέτησης.
5. Τοποθετήστε και οφίξτε την αλυσίδα ασφαλείας 26.

Εγκατάσταση της λαβής προώθησης (Εικ. Ρ)

Η λαβή προώθησης ταχείας απελευθέρωσης μπορεί να τοποθετηθεί με μία απλή ενέργεια στην αριστερή και στη δεξιά πλευρά του μηχανήματος.

1. Βιδώστε τις λαβές 6 στην πλήμνη 7. Βεβαιωθείτε ότι οι λαβές είναι στερεωμένες με ασφάλεια.
2. Κρατήστε πατημένο το κουμπί απελευθέρωσης πλήμνης 8 ενώ εισάγετε τον άξονα πλήμνης μέσα στην οπή 33.
3. Ελευθερώστε το κουμπί.

Εγκατάσταση του προστατευτικού ρινισμάτων (Εικ. D)

ΠΡΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε πάντα το προστατευτικό ρινισμάτων.

1. Κρατήστε το προστατευτικό ρινισμάτων 25 μπροστά από την υποδοχή εργαλείου, ευθυγραμμίζοντας τις εγκοπές του προστατευτικού ρινισμάτων με τις οπές στο μηχάνημα.
2. Τοποθετήστε τα μπουλόνια τύπου πεταλούδας 39 (από τη σακούλα αξεσουάρ) στις οπές που βρίσκονται στο μπροστινό μέρος του πλαισίου.

Σύστημα λίπανσης (Εικ. Α, Ε)

Γέμισμα της φιάλης ψυκτικού υγρού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην προσθέτετε υγρό κοπής μεσα στο δοχείο ενώ το δοχείο είναι μέσα στην υποδοχή του. Μην επιτρέψετε την είσοδο υγρού κοπής στο μοτέρ του δραπάνου. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιτρέπετε την είσοδο υγρού κατής στην υποδοχή μπαταρίας ή την επαφή του υγρού με το πακέτο μπαταριών.

ΣΗΜΕΙΩΣΗ: Αν η μπαταρία έλθει σε επαφή με υγρό κοπής, σκουπίστε το υγρό άμεσα για να καθαρίστε την μπαταρία. Το υγρό κοπής που χρησιμοποιείται με αυτό το δράπανο μπορεί να υποβαθμίσει οριομένα περιβλήματα πακέτων μπαταριών. Συνιστάται θερμά να χρησιμοποιείτε πακέτα μπαταριών με περιβλήματα ανθεκτικά σε λάδι (από νάλον που περιέχει γυαλί, τα οποία επισημαίνονται με ένα G μετά τον αριθμό μοντέλου).

ΣΗΜΕΙΩΣΗ: Το σύστημα λίπανσης έχει σχεδιαστεί για τη διανομή υγρών κοπής που προορίζονται ειδικά για εργαοίες διάτρησης. Άλλα υγρά μπορεί να προξενήσουν ζημιά στο σύστημα.

1. Περιστρέψτε τον ρυθμιστή ροής 17 αριστερόστροφα αν θέλετε να το κλείσετε.
2. Αφαιρέστε τη φιάλη ψυκτικού υγρού 14 από τη μαγνητική υποδοχή φιάλης ψυκτικού υγρού 13.
3. Ξεβιδώστε το καπάκι 18.
4. Γεμίστε το δοχείο με ψυκτικό υγρό κοπής αραιωμένο με νερό.
5. Відώστε πάλι το капáκι.
6. Τοποθετήστε τη φιάλη ψυκτικού υγρού μέσα στη μαγνητική υποδοχή φιάλης ψυκτικού υγρού 13.

Τοποθέτηση του συστήματος λίπανσης (Εικ. Α, Ε)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το σύστημα λιλανσης σε εφαρμογές διάτρησης κάθετων ή υπερυψωμένων επιφανειών.

Χρησιμοποιείτε το σύστημα λίπανοης μόνο για εφαρμογές διάτρησης οριζόντιων επιφανειών, όπως δείχνει η Εικόνα Α.

1. Τοποθετήστε μια φιάλη ψυκτικού υγρού 14 μέσα στη μαγνητική υποδοχή φιάλης ψυκτικού υγρού 13 και κατόπιν περάστε τη μαγνητική υποδοχή φιάλης ψυκτικού υγρού σε μία από τις δύο πλευρές του μαγνητικού οημείου προσάρτησης φιάλης ψυκτικού υγρού 21.

2. Συνδέστε τον σωλήνα ψυκτικού υγρού 15 στον σύνδεσμο 16 πάνω στο γραναζοκιβώτιο.

a. Πρώτα ξεβιδώστε το παξιμάδι 19 με το κλειδί και περάστε το παξιμάδι από το άκρο του σωλήνα ψυκτικού υγρού 15.
b. Πιέστε πρώτα τον σωλήνα ψυκτικού υγρού πάνω στον σύνδεσμο 16 και κατόπιν χρησιμοποιήστε ένα κλειδί για να σφίξετε το παξιμάδι.
c. Για να αφαιρέστε τον σωλήνα ψυκτικού υγρού, ξεβιδώστε το παξιμάδι και κατόπιν τραβήξτε τον σωλήνα από τον σύνδεσμο.

ΣΗΜΕΙΩΣΗ: Αφού αφαιρέσετε τον σωλήνα ψυκτικού υγρού, σφίξτε το παξιμάδι πάνω στον σύνδεσμο, για να μη χάσετε το παξιμάδι.

Για να χρησιμοποιήσετε το σύστημα λίπανσης, πρέπει να γεμίσετε τη φιάλη φυκτικού υγρού 14 με επαρκή ποσότητα υγρού κοπής.

Λίπανση σε οριζόντιες εφαρμογές (Εικ. Α, Ε)

1. Ρυθμίστε τη ροή υγρού όπως απαιτείται με τη χρήστη του ρυθμιστή ροής 17.
2. Προσθέστε περισσότερο υγρό κοπής αν τα ρινίσματα γίνουν μπλε.

Λίπανση για εργασία κάθετες και ανεστραμμένες, δηλαδή υπερυψωμένες, επιφάνειες

Βυθίζετε το κοπτικό σε πάστα κοπής ή χρησιμοποιείτε κατάλληλο σπρέι.

Τοποθέτηση της αλυσίδας ασφαλείας (Εικ. G)

ΠΡΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε πάντα την απούδα ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη συνδέσετε την αλυσίδα μέσω της βής μεταφοράς.

Перáστε την παρεχόμενη αλυσίδα ασφαλείας 26 μέσα από το άνοιγμα αλυσίδας ασφαλείας 28 της μονάδας και γύρω από το αντικείμενο εργασίας και στερεώστε τη στη θέση της.

Εισαγωγή και αφαίρεση ενός αξεσουάρ (Εικ. Τ)

Η υποδοχή εργαλείου δέχεται δακτυλιοειδή κοπτικά (ποτηροτρύπανα) με στέλεχος Weldon 19 mm που περιλαμβάνει δύο επίπεδα τμήματα.

ΠΡΟΣΟΧΗ: Κίνδυνος κοψιμάτων. Τα δόντια του κολήκού είναι αιχμηρά.

1. Περάστε τον πείρο-οδηγό 42 μέσα από την οπή στο κέντρο του στελέχους του κοπτικού.
2. Πιέστε προς τα πάνω στο τοσκ ταχείας αλλαγής Weldon 19 mm 11.
3. Ειοάγετε το κοπτικό 43 με τον πείρο-οδηγό και περιοτρέψτε το έως ότου το επίπεδο τμήμα συναντήσει τον πείρο ασφάλισης. Όταν το επίπεδο τμήμα συναντήσει τον πείρο ασφάλισης, το κολάρο θα κουμπώσει.
4. Ελέγξτε ότι το κοπτικό συγκρατείται σταθερά μέσα στον άξονα.
5. Για να ελευθερώσετε το κοπτικό, ανυψώστε το τσοκ ταχείας αλλαγής Weldon 19 mm.

Τσοκ τριών σιαγόνων (Εικ. F)

'Ενα τσοκ 3 σιαγόνων 11 μπορεί να εγκατασταθεί για προσαρμογή του κολονάτου δραπάνου σε διάφορα μεγέθη τρυπανιών. Για οδηγίες εγκατάστασης ανατρέξτε στην ενότητα

Εισαγωγή και αφαίρεση ενός αξεσουάρ.

1. Τοποθετήστε το κλειδί τσοκ 27 σε μία από τις τρεις οπές και σφίξτε σε δεξιόστροφη κατεύθυνση. Είναι σημαντικό να σφίξετε το τσοκ και με τις τρεις οπές για να αποφευχθεί η ολίσθηση.
2. Για να απελευθερώσετε τη μύτη, περιστρέψτε το κλειδί τσοκ αριστερόστροφα σε μία μόνο οπή και κατόπιν ελευθερώστε το τσοκ με το χέρι.

ΣΗΜΕΙΩΣΗ: Μπορεί να χρειαστεί να ρυθμίσετε τη θέση του μοτέρ όταν εγκατασταθεί το τσοκ. Για οδηγίες ανατρέξτε στην ενότητα Ρύθμιση του ύψους του μοτέρ.

Για περαιτέρω πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ ανατρέξτε στην ενότητα Αξεσουάρ.

Μοχλός σύμπλεξης μαγνήτη (ΕικΜ)

Με τον μοχλό σύμπλεξης μαγνήτη 2 μπορείτε να αλλάζετε τη μαγνητική δύναμη.

Με μετακίνηση του μοχλού σύμπλεξης μαγνήτη προς τη μεσαία θέση η μαγνητική ισχύς αυξάνεται σε 15%. Αυτή η λειτουργία σκοπό έχει να παρέχει στο χρήστη κάποια βοήθεια κατά την στερέωση της μονάδας στη θέση της.

Με μετακίνηση του μοχλού σύμπλεξης μαγνήτη προς την αριστερή θέση η μαγνητική ισχύς αυξάνεται σε 100%.

Με τον μοχλό σύμπλεξης μαγνήτη τοποθετημένο στα δεξιά, η μαγνητική ισχύς απενεργοποιείται. Κατά τη μετακίνηση της λαβής από τα αριστερά προς τα δεξιά, το κολάρο 37 στη λαβή πρέπει να ανυψωθεί για να μετακινηθεί η λαβή από τη θέση

100% σύμπλεξης ή 15% σύμπλεξης.

ΣΗΜΕΙΩΣΗ: Η μονάδα δεν θα απενεργοποιηθεί έως ότου ο μοχλός σύμπλεξης μαγνήτη είναι στην αριστερή θέση στο 100%.

Επιλογέας σχέσης μετάδοσης (Εικ. J)

ΠΡΟΣΟΧΗ: Μην αλλάζετε σχέση μετάδοσης με το μοτέρ οε λειτουργία.

Το μηχάνημα είναι έξοπλισμένο με επιλογέα δύο σχέσεων μετάδοσης για μεταβολή του λόγου ταχύτητας/ροπής.

1. Πιέστε μέσα το κουμπί επιλογέα σχέσης μετάδοσης 32 και περιστρέψτε τον επιλογέα σχέσης μετάδοσης 5 στον επίθυμητό τρόπο λειτουργίας.
2. ΧΑΜΗΛΗ ΤΑΧΥΤΗΤΑ ΚΑΙ ΥΨΗΛΗ ΡΟΠΗ: Περιστρέψτε τον επιλογέα σχέσης μετάδοσης προς τα αριστερά για να επιτύχετε χαμηλή ταχύτητα και υψηλή ροπή.
   ΥΨΗΛΗ ΤΑΧΥΤΗΤΑ ΚΑΙ ΧΑΜΗΛΗ ΡΟΠΗ. Περιοτρέψτε τον επιλογέα σχέσης μετάδοσης προς τα δεξιά για να επιτύχετε υψηλή ταχύτητα και χαμηλή ροπή.

12345

250 370 500 660 810

130 190 260 340 420

Επιλογή ταχύτητας (Εικ. Α)

Το εργαλείο διαθέτει πέντε ρυθμίσεις ταχύτητας για μεγαλύτερη ευελιξία.

1. Για να επιλέξετε μια υψηλότερη ρύθμιση ταχύτητας, περιστρέψτε τον επιλογέα ταχύτητας 4 σε υψηλότερο αριθμό.
2. Για να επιλέξετε μια χαμηλότερη ρύθμιση ταχύτητας, περιστρέψτε τον επιλογέα ταχύτητας σε χαμηλότερο αριθμό.
   Αν το εργαλείο δεν αλλάζει ταχύτητες, επιβεβαιώστε ότι ο διακόπτης επιλογής ταχύτητας έχει συμπλεχτεί πλήρως στην θέση κίνησης εμπρός ή πίσω.

Ανατρέξτε στον πίνακα Ρυθμίσεις ταχύτητας (σ.α.λ.) και τρυπανιών στο πίσω τμήμα αυτής της ενότητας για τις συνιστώμενες τιμές ταχύτητας και μεγέθους κοπτικού.

Κουμπί επιλογής κίνησης εμπρός/όπισθεν (Εικ. Κ)

Το κουμπί επιλογής κίνησης εμπρός/όπισθεν 3 καθορίζει την κατεύθυνση λειτουργίας του εργαλείου (δεξιόστροφα και αριοτερόστροφα αντίστοιχα).

ΣΗΜΕΙΩΣΗ: Η λειτουργία όπισθεν αυτού του εργαλείου χρησιμοποιείται για κοχλιοτόμηση οπών για βίδες. Η ταχύτητα στη λειτουργία όπισθεν θα είναι 350 σ.α.λ. στην αργή σχέση μετάδοσης και 680 σ.α.λ. στη γρήγορη σχέση, ανεξάρτητα από τη ρύθμιοη ταχύτητας.

Για να επιλέξετε περιστροφή εμπρός, ελευθερώστε τον διακόπτη ON/OFF 1 και μετακινήστε το κουμπί επιλογής κίνησης εμπρός/όπισθεν προς το εικονίδιο κίνησης εμπρός 40.

Για να επιλέξετε όπισθεν, αλλάξτε τη θέση του κουμπιού επιλογής κίνησης εμπρός/όπισθεν προς το εικονίδιο όπισθεν 41.

Ρύθμιση του ύψους του μοτέρ (Εικ. Η)

Το ύψος του μοτέρ μπορεί να ρυθμιστεί ώστε να ικανοποιεί την ανάγκη για μεγαλύτερο ή μικρότερο διάκενο πάνω από το αντικείμενο εργασίας.

1. Λασκάρετε τον μοχλό ολίσθησης του μοτέρ 12.
2. Ρυθμίστε τη θέση του μοτέρ στο επιθυμητό ύψος.
3. Σφίξτε καλά τον μοχλό ολίσθησης του μοτέρ, για να στερεώσετε το μοτέρ στη θέση του.

ΣΗΜΕΙΩΣΗ: Κατά μήκος της πλευράς του πλαισίου υπάρχουν τρεις βίδες σύσφιξης 38 που μπορούν να συσφιχτούν ή να λασκαριστούν για να ρυθμιστεί η ευκολία κίνησης του περιβλήματος μοτέρ με τη λαβή προώθησης 6.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες και τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κησενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Λαβή μεταφοράς (Εικ. I)

Αυτή η λαβή μεταφοράς έχει δύο λειτουργίες:

• Μεταφορά του εργαλείου όταν είναι σε όρθια θέση.
• Προστασία της μπαταρίας από πτώση όταν η λαβή είναι στη διπλωμένη της θέση, για την περίπτωση εφαρμογής του εργαλείου σε ανεστραμμένη θέση.

Τοποθέτηση και αφαίρεση του πακέτου μπαταριών (Εικ. Β)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι το εργαλείο/η αξωμή βρίοκεται οε απενεργοποιημένη κατάσταοη πριν ειοάγετε το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κρατάτε το υγρό κοπής μακριά και το πακέτο μπαταριών. Η επαφή του περιβλήματος μπαταρίας με υγρό κοπής μπορεί να προκαλέσει ράγισμα του περιβλήματος. Αν η μπαταρία έλθει σε επαφή με υγρό κοπής, καθαρίστε την μπαταρία άμεσα.

ΣΗΜΕΙΩΣΗ: Συνιστάται θερμά να χρησιμοποιείτε πακέτα μπαταριών με περιβλήματα ανθεκτικά σε λάδι (από νάλον που περιέχει γυαλί, τα οποία επισημαίνονται με ένα G μετά τον αριθμό μοντέλου). Για τα καλύτερα αποτελέσματα, να βεβαιώνεστε ότι το πακέτο μπαταριών είναι πλήρως φορτισμένο. Για να τολοθετήσετε το πακέτο μπαταριών 29 μέσα στην υποδοχή μπαταρίας 31 πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης λαβής μεταφοράς 8 και γυρίστε τη λαβή μεταφοράς 22 στην όρθια θέση. Ευθυγραμμίστε το

πακέτο μπαταριών με τις ράγες στο εσωτερικό της υποδοχής μπαταρίας και εισάγετέ το στην υποδοχή έως ότου έχει εδράσει σταθερά μέσα στο εργαλείο, και βεβαιωθείτε ότι δεν μπορεί να αποσυνδεθεί.

Για να αφαιρέσετε το πακέτο μπαταριών από το εργαλείο, πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης λαβής μεταφοράς 8 και γυρίστε τη λαβή μεταφοράς 22 στην όρθια θέση. Πιέστε το κουμπί απελευθέρωσης 30 και τραβήξτε σταθερά το πακέτο μπαταριών έξω από την υποδοχή μπαταρίας. Εισάγετέ το μέσα στον φορτιστή όπως περιγράφεται στο τμήμα περί φορτιστή στο παρόν εγχειρίδιο.

ΣΗΜΕΙΩΣΗ: Αν και πάλι είναι δύσκολη η αφαίρεση της μπαταρίας με τη λαβή μεταφοράς στην όρθια θέση, πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης της λαβής μεταφοράς και οπρώξτε τη λαβή μεταφοράς λίγο ακόμα προς το μπροοτινό μέρος του εργαλείου για να δημιουργήσετε περισσότερο χώρο για την αφαίρεση της μπαταρίας.

'Ενδειξη επιπέδου φόρτισης πακέτων μπαταριών (Εικ. Β)

Οριομένα πακέτα μπαταριών Τα πακέτα μπαταριών DEWALT περιλαμβάνουν ένδειξη επιπέδου φόρτισης με τρεις πράσινες λυχνίες LED που υποδηλώνουν το επίπεδο φόρτισης που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε την ένδειξη επιπέδου φόρτισης, πατήστε και κρατήστε πατημένο το κουμπί ένδειξης επιπέδου φόρτισης 45. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο φόρτισης στην μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, η ένδειξη επιπέδου φόρτισης δεν θα ανάβει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Η ένδειξη επιπέδου φόρτισης αποτελεί απλά μια προσεγγιστική ένδειξη του επιπέδου φόρτισης που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Πριν τη λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από κάθε χρήση επιθεωρείτε της Αυσίδα για φθορά ή ζημιά. Αντικαταστήστε την αν χρειάζεται.

Δοκιμάστε λίγες απλές εργασίες χρησιμοποιώντας άχρηστο υλικό έως ότου αναπτύξετε "αίσθηση" για το μηχάνημα.

Ενεργοποίηση και απενεργοποίηση (Εικ. Α)

Για να χρησιμοποιείτε σωστά το εργαλείο, πρέπει να το ενεργοποιείτε και απενεργοποιείτε σύμφωνα με τη διαδικασία που περιγράφεται παρακάτω.

Ενεργοποίηση και απενεργοποίηση της τροφοδοσίας

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Σε εφαρμογή σε κάθετη ή ανεστραμμένη, δηλαδή υπερυψωμένη, επιφάνεια, το εργαλείο θα πέσει από το αντικείμενο εργασίας αν ο μοχλός σύμπλεξης μαγνήτη ΔΕΝ είναι στη θέση 100%.

Μετακινήστε τον διακόπτη τροφοδοσίας 1 προς τα πάνω (Ι) για να θέσετε σε λειτουργία το εργαλείο.

ΣΗΜΕΙΩΣΗ: Το εργαλείο δεν θα λειτουργήσει αν ο μαγνήτης δεν είναι σε 100% σύμπλεξη. Θα ανάψει μια πορτοκαλί λυχνία που υποδεικνύει ότι ο μαγνήτης δεν είναι πλήρως συμπλεγμένος. Για να απενεργοποιήσετε το εργαλείο, πιέστε τον διακόπτη προς τα κάτω (0).

LED συστήματος E-Clutch® και ένδειξης χαμηλής τάσης (Εικ. Α)

Το εργαλείο DCD1623 είναι εξοπλιομένο με το ούστημα E-Clutch® της DEWALT. Αυτή η λειτουργία ανιχνεύει την κίνηση του εργαλείου και, αν χρειαστεί, τερματίζει τη λειτουργία του. Η ενδεικτική λυχνία E-Clutch® 24 θα ανάβει με κόκκινο χρώμα για να υποδείξει την κατάσταση.

Η LED εργασίας στο μπροστινό μέρος της μαγνητικής βάσης 20 θα αναβοσβήνει για να ειδοποιεί τον χρήστη σχετικά με συνθήκες χαμηλής τάσης.

ΕΝΔΕΙΚΤΙΚΗ ΛΥΧΝΙά	ΔΙάΓΝΩΣΗ ΛΥΣΗ
ΣΒΗΣΤΗ Το εργαλείο λειτουργεί κανονικά		Τηρείτε όλες τις προειδοποιήσεις και οδηγίες όταν χρηοιμοποιείτε το εργαλείο.
ΚΟΚΚΙΝΗ ΣΤΑΘΕΡΗ	Έχει ενεργοποιηθεί το σύστημα E-Clutch* (ΣΥΜΠΛΕΓΜΕΝΟ)	Με το εργαλείο κατάλληλα υποστηριζόμενο, ελευθερώστε τη σκανδάλη. Το εργαλείο θα λειτουργήσει κανονικά όταν η σκανδάλη πατηθεί πάλι, και η ενδεικτική λυχνία θα αβήσει.
ΠΟΡΤΟΚΛΛΙ ΣΤΑΘΕΡΗ	Ο μοχλός σύμπλεξης του ηλεκτρομαγνήτη δεν είναι στη θέση 100% με τον διακόπτη τροφοδοσίας ενεργοποιημένο.	Μετακινήστε τον μοχλό σύμπλεξης ηλεκτρομαγνήτη στη θέση 100%.
ΛΕΥΚΗ ΑΝΑΒΟΣΒΗΝΕΙ	Συνθήκες χαμηλής τάσης μπαταρίας	Σταματήστε τη χρήση του εργαλείου και αντικαταστήστε την μπαταρία με μια πλήρως φορτισμένη.

Διάτρηση με ποτηροτρύπανα

1. Τα ποτηροτρύπανα κόβουν υλικό μόνο στην περιφέρεια της οπής, χωρίς να μετατρέπουν όλο το υλικό της οπής σε ρινίσματα. Ως αποτέλεσμα, η ενέργεια που απαιτείται για τη δημιουργία της οπής είναι μικρότερη από αυτή για ένα ελικοειδές τρυπάνι.
2. Όταν εκτελείτε διάτρηση με ποτηροτρύπανο, δεν είναι απαραίτητη η δημιουργία οπής-οδηγού.

ΠΡΟΣΟΧΗ: Μην αγγίζετε το κοπτικό ή τα εξαρτήματα και στο κοπτικό αμέσως μετά τη λειτουργία, γιατί μπορεί να βρίσκονται σε πολύ υψηλή θερμοκρασία και να προκαλέσουν εγκαύματα στο δέρμα. Βεβαιωθείτε ότι δεν είναι κανένας στην περιοχή εργασίας όταν εκβάλλεται ο μεταλλικός πυρήνας.

Συνθήκες διάτρησης

Η ευκολία με την οποία μπορεί να διατρηθεί το υλικό εξαρτάται από πολλούς παράγοντες, στους οποίες περιλαμβάνονται η αντοχή σε εφελκυσμό και η αντίσταση σε εκτριβή. Η σκληρότητα και/ή η αντοχή είναι το συνηθισμένο κριτήριο, αλλά μπορεί να παρουσιάζονται μεγάλες αποκλίσεις στην ευκολία μηχανικής επεξεργασίας ανάμεσα σε υλικά με παρόμοιες φυσικές ιδιότητες. Οι συνθήκες διάτρησης εξαρτώνται από τις απαιτήσεις για τη διάρκεια ζωής του εργαλείου και για επιφανειακό φινίρισμα. Οι συνθήκες αυτές επιπλέον περιορίζονται από την ακαμψία του εργαλείου και του τεμαχίου εργασίας, τη λίπανοη και την ισχύ μηχανήματος που διατίθεται. Όσο σκληρότερο είναι το υλικό, τόσο μικρότερη είναι η ταχύτητα κοπής. Ορισμένα υλικά χαμηλής σκληρότητας περιέχουν αποξεστικά συστατικά που προκαλούν ταχεία φθορά της κοπτικής αιχμής σε υψηλές ταχύτητες. Οι ταχύτητες προώθησης καθορίζονται από την ακαμψία της εγκατάστασης, τον όγκο του υλικού που πρέπει να αφαιρεθεί, το επιφανειακό φινίρισμα και τη διαθέσιμη ισχύ του μηχανήματος.

Διάτρηση μιας οπής (Εικ. Α)

1. Πάντα εφαρμόζετε ένα κατάλληλο υγρό κοπής/ψυκτικό υγρό στην περιοχή κοπής.
2. Χαμηλώστε το προστατευτικό 25 έτσι ώστε να παρέχει προστασία για την περιοχή που πρόκειται να διατρηθεί.
3. Βεβαιωθείτε ότι η μύτη διάτρησης ή το κοπτικό-οδηγός έχει τοποθετηθεί σωστά πάνω από το σημείο που πρέπει να διατρηθεί.
4. Μετακινήστε τον διακόπτη τροφοδοσίας 1 προς τα πάνω (I) για να θέσετε σε λειτουργία το εργαλείο.
5. Αργά προωθήστε το αξεσουάρ μέσα στο αντικείμενο εργασίας χρησιμοποιώντας τη λαβή προώθησης 6.
6. Στην αρχή της κοπής, εφαρμόστε ελαφρά πίεση για να επιτρέψετε στο αξεσουάρ να επιτύχει την αρχική αυλάκωση.
7. Συνεχίστε να ασκείτε επαρκή πίεση για να επιτύχετε ομαλή προοδευτική κοπή. Μην ασκείτε άσκοπη δύναμη.
8. Προσέχετε ιδιαίτερα όταν το αξεσουάρ πρόκειται να βγει από την αντίθετη επιφάνεια, για να αποφύγετε σχίσιμο της επιφάνειας του αντικειμένου εργασίας.
9. Πάντα να απενεργοποιείτε το μοτέρ, τον μαγνήτη και την τροφοδοσία ρεύματος με αυτή τη σειρά όταν ολοκληρώνεται η εργασία και πριν αφαιρέσετε την μλαταρία.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη ωωτή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κατάνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Tσιπ Tool Connect™ (Eικ. L)

Προαιρετικό αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο φαφρού τραυματισμού, απενεργοποιήστε τη μονάδα και αφαιρέστε το πακέτο μπαταριών πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις ή αφαιρέσετε/εγκαταστήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Το εργαλείο σας είναι έτοιμο για Τοιπ Tool Connect™ 1 και έχει μια θέση για εγκατάσταση ενός Τοιπ Tool Connect™.

To Toip Tool Connect™ είναι μια προαιρετική εφαρμογή για την έξυπνη συσκευή σας (όπως smartphone ή tablet) που συνδέει τη συσκευή στο εργαλείο σας για να επιτρέπει να διαμορφώνετε ειδικές λειτουργίες του εργαλείου.

Για περισσότερες πληροφορίες, ανατρέξτε στο Δελτίο Οδηγιών του Τοιπ Tool Connect™.

Εγκατάσταση του Τσιπ Tool Connect™

1. Αφαιρέστε τις βίδες συγκράτησης 22 που συγκρατούν το προστατευτικό κάλυμμα του Τσιπ Tool Connect™ 36 μέσα στο εργαλείο.
2. Αφαιρέστε το προστατευτικό κάλυμμα και εισάγετε το Τοιπ Tool Connect™ στην κενή υποδοχή 35.
3. Βεβαιωθείτε ότι το Τσιπ Connect™ είναι ισεπίπεδο ("πρόσωπο") με το περίβλημα. Ασφαλίστε το με τις βίδες συγκράτησης και σφίξτε τις βίδες.
4. Για περισσότερες πληροφορίες, ανατρέξτε στο Δελτίο Οδηγιών του Ταιπ Tool Connect™.

Καθαρισμός

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Φυσήξτε τη βρωμιά και τη σκόνη από όλους τους αεραγωγούς με καθαρό, στεγνό αέρα τουλάχιστον μία φορά την εβδομάδα. Για να ελαχιστοποιήσετε τον κίνδυνο τραυματισμού των ματιών, φοράτε πάντα εγκεκριμένη προστασία ματιών ANSI Z87.1 κατά την εκτέλεση αυτής της διαδικασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε διαλύτες η ακληρά χημικά για τον καθαριομό μη μεταλλικών εξαρτημάτων του εργαλείου. Αυτά τα χημικά μπορεί να αποδυναμώσουν τα υλικά που χρησιμοποιούνται σ' αυτά τα εξαρτήματα. Χρησιμοποιείτε ένα πανί που έχει υγρανθεί μόνο με νερό και ήπιο απορρυπαντικό. Ποτέ μην αφήσετε οποιοδήποτε υγρό να ειοέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Προαιρετικά αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών ποσ προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με αυτό το προϊόν πρέπει να χρησιμοποιούνται μόνο αξεσουάρ που συνιστά η DEWALT.

Για περιοσότερες πληροφορίες σχετικά με τα κατάλληλα αξεουάρ, συμβουλευτείτε το τοπικό σας κατάστημα.

Προστασία του περιβάλλοντος

Ξεχωριοτή περιουλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κανονικά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες είναι διαθέσιμες στο www.2helpU.com.

Επαναφορτιζόμενο πακέτο μπαταριών

Αυτό το πακέτο μπαταριών μακράς διάρκειας ζωής πρέπει να επαναφορτίζεται όταν δεν είναι σε θέση να παράγει επαρκή ισχύ σε εργασίες που γινόντουσαν εύκολα πιο πριν. Στο τέλος της ωφέλιμης ζωής του προϊόντος, απορρίψτε το λαμβάνοντας κατάλληλα μέτρα προστασίας του περιβάλλοντός μας:

• Εξαντλήστε το πακέτο μπαταριών με λειπουργία του εργαλείου και κατόπιν αφαιρέστε το από το εργαλείο.
  • Τα στοιχεία μπαταριών ιόντων λιθίου είναι ανακυκλώσιμα. Παραδώστε τα στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με σωστό τρόπο.

Ρυθμίσεις ταχύτητας (σ.α.λ.) και τρυπανιού (με πακέτο μπαταριών 9 Ah)

Μέγεθος κοπτικού Μαλακός χάλυβας Σιδερένια πλάκα
14 mm–16 mm	600–1000 σ.α.λ. 800–1200 σ.α.λ.
	Γρήγορη σχέση, ταχύτητα 4–5 Γρήγορη σχέση, ταχύτητα 5
16 mm–21 mm	480–800 σ.α.λ. 640–960 σ.α.λ.
	Γρήγορη σχέση, ταχύτητα 3–5 Γρήγορη σχέση, ταχύτητα 4–5
21 mm–25 mm	400–660 σ.α.λ. 530–800 σ.α.λ.
	Γρήγορη σχέση, ταχύτητα 3–4 Γρήγορη σχέση, ταχύτητα 3–5
25 mm–30 mm	320–530 σ.α.λ. 420–640 σ.α.λ.
	Αργή σχέση, ταχύτητα 4–5 Γρήγορη σχέση, ταχύτητα 3–4
30 mm–35 mm	270–460 σ.α.λ. 360–550 σ.α.λ.
	Αργή σχέση, ταχύτητα 4–5 Αργή σχέση, ταχύτητα 4–5
35 mm–40 mm	230–400 σ.α.λ. 320–480 σ.α.λ.
	Αργή σχέση, ταχύτητα 3–4 Αργή σχέση, ταχύτητα 4–5
40 mm–45 mm	210–320 σ.α.λ. 280–420 σ.α.λ.
	Αργή σχέση, ταχύτητα 3–4 Αργή σχέση, ταχύτητα 3–5
45 mm–50 mm	190–320 σ.α.λ. 260–380 σ.α.λ.
	Αργή σχέση, ταχύτητα 2–3 Αργή σχέση, ταχύτητα 3–4
Για διάμετρο 38 mm και άνω ή πάχος μεγαλύτερο από 25 mm χρησιμοποιήστε πακέτο μπαταριών 9 Ah.

Belgique etLuxembourg België en Luxemburg	DeWALT - Belgium BVBAEgidie Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DeWALT (Stanley Black&Decker AS)Roskildevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DeWALT	Richard-Klinger-Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DeWALT (Ελλάς) A.E.EAPA-ΓΡΑΦΕΙΑ : Στράβωνος 7& λ. Βουλυγμένης, Γωμράδα 166 74, ΑθήναSERVICE : Ημαρος Τόπος 2 (Χών Αδάμι) – 193 00 Απιρόπυργος	Τηλ: 00302108981616Φαξ: 00302108983570	[e-mail]
España	DeWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Editicio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France	DeWALT (Stanley Black & Decker France SAS)62 Chemin de la BruyèreCS 60105,69574 DARDILLY Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DeWALTIn der Luberzen 428902 Urdorf	Tel: [phone]Fax: [phone]	[e-mail]
Ireland DeWALT	Building 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia DeWALT	via Energypark 620871 Vimercate (MiB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands DeWALT	Netherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge DeWALT	Postboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich DeWALT	Werkzeug Vertriebsges m.b.HOberlaerstrasse 248, A-1230 Wien	Tel: [phone]Fax: [phone]	[e-mail]
Portugal	DeWALTEd. D Dinis, Quina da FonteRua dos Malhores 2 2A 2o Esq.Oeiras e S. Julio da Barra, paço de Arcos e Caxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DeWALTPL4700521 Helsinki, Suomi	Puh: 010 400 4333Faks: 0800 411 340	[e-mail]
Sverige	DeWALTBOX 9443122 MölndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sarayi ve Ticareet Bakanlığı teblığnce kullanım ömrü 7 yıldır.Stanley Black & Decker Turkey Ariet Üretim San. Tic. Ltd.Şti.AND Kozyatağji – İkenenköy Mah. Umut Sok. AND Oifs Sit. No: 10–12 / 82–83–84Atagehir/Istanbul, Türkiye	Tel: [phone]Faks: [phone]	[e-mail]
United Kingdom	DeWALT, 270 Bath Road;Slough, Berks SL1 4DX	Tel: [phone]Fax: [phone]	[e-mail]
Australia / New Zealand	DeWALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DeWALTP.O. Box – 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
