Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din DCD1623 - DEWALT og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. DCD1623 av merket DEWALT.
BRUKSANVISNING DCD1623 DEWALT
Norsk (oversatt fra de originale instruksjonene) 101
BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.
Tekniske dataa for flere informationer.
Pakkens indhold
Pakken indeholder:
Smøring i vertikale anvendelser og oven over hovedet
Start og stop (Fig. A)
Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.
Tekniske data
| DCD1623 | ||
| Spenning V | DC | 18 |
| Type 1 | ||
| Maks.effekt m/ 9Ah batteri W 1100 | ||
| Ingen lastehastighet fremoverLavt gir min-1 130–420 | ||
| Høyt gir min-1 250–810 | ||
| Ingen lastehastighet bakoverLavt gir min-1 350 | ||
| Høyt gir min-1 680 | ||
| Maks. bordiameter med spiralbor mm 16 | ||
| Maks. bordiameter med ringkutter mm 50 | ||
| Maks. tapping M14 | ||
| Maks. skjæredybde i stål mm 50 | ||
| Vektøyholder (flatt skaft) | mm 19 | |
| Vekt | kg 14,4 | |
| Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-1: | ||
| L_PA (utslippets lydtrykknivå) | dB(A) | 85 |
| L_WA (lydeffektnivå) | dB(A) | 94 |
| K (usikkerhet for det angitte lydnivået) | dB(A) | 3 |
Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN62841 og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til foreløpig vurdering av eksponering.
ADVARSEL: Angitt nivå for vibrasjonsutslipp og/eller sjøvå gjelder for hovedbruksområdene for verktøyet.
Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene og/eller støynivået avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.
En vurdering av nivået for vibrasjonseksponeringen og/ eller støynivået bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.
Identifiser ekstra sikkerhetstiltak for å beskytte brukeren mot effektene av vibrasjon og/eller støynivå, så som holde hendene varme (relevant for vibrasjon), organisering av arbeidsmønstere.
Overensstemmelseserklæring Med EU Maskineridirektiv
Magnetboremaskin DCD1623
DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN62841-1:2015.
Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.
Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.
Visedirektør for teknisk arbeid, PTE-Europa
DEWALT, Richard-Klinger-Straße 11, 65510 Idstein, Tyskland
29.04.2022
ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.
Definisjoner: Retningslinjer for sikkerhet
Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.
FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.
ADVARSEL: Angir en potensielt farlig situasjon som, og eris den ikke unngås, kan føre til dødsfall eller alvorlig personskade.
FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.
MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan före til skader på utstyr hvis den ikke unngås.
Anør fare for elektrisk støt.
Air brannfare.
| Batterier Ladere/Ladetider (i minutter)*** | |||||||||||||
| Kat # V | DC | Ah Vekt (kg) | DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119 | ||||||||||
| DCB547G | 18/54 | 9,0/3,0 | 1,46 | 75* | 420 | 270 | 220 | 135* | 110* | 60 | 75* | 135* | X |
| DCB184G | 18 | 5,0 | 0,62 | 75/50** | 240 | 150 | 120 | 75 | 75/60** | 75/50** | 75/50** | 75 | 150 |
*Datokode 201811475B eller senere
**Datokode 201536 eller senere
***Matrisen med ladetider for batterier er kun ment som en rettledning, ladetidene vil variere avhengig av temperatur og batteriets tilstand.
GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y
ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.
TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK
Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.
a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.
2) Elektrisk sikkerhet
a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.
3) Personlig sikkerhet
a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller.
Verneutstyr slik som støvmaske, sklisikre vernesko,
hjelm, eller hørselsvern brukt under passende forhold vil
redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.
4) Bruk og vedlikehold av elektriske verktøy
a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.
5) Bruk og vedlikehold av batteridrevne verktøy
a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan
oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.
6) Vedlikehold
a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.
Ekstra sikkerhetsregler spesielt for borestativer
- Hold fingrene godt unna boreområdet.
- Bruk alltid sikkerhetskjedet.
- Magnetstativet passer for bruk på stål med tykkelse fra 10 mm, uten luftgap mellom magnetkjernens overflate og monteringsflaten. Kurvatur, maling og ujevnheter i overflaten vil skape luftgap. Hold luftgapet så lite som mulig.
- Plasser alltid maskinen på et flatt underlag. Ikke fest stativet på små eller uregelmessige objekter.
- Plasser alltid maskinen på en flate som er ren for spon, fliser, kapp eller overflatesmuss.
- Hold magneten ren og fri for rusk og spon.
- Ikke slå på maskinen før den er montert og installert i henhold til disse anvisningene.
- Juster bordet så fresen ikke går inn i arbeidstykket før boringen. Ikke utfør design-, monterings- eller produksjonsaktiviteter på arbeidsstykket medns maskinen er slått på.
- Bruk alltid hastighet som anbefalt for tilbehør og material.
- Ikke bruk maskinen på samme arbeidsstykke som det drives elektrisk sveising på.
- Bruk kun passende borevæske. Bruk en vanlig borevæske for metallboring fortynnet med vann.
- Ikke bruk flytende borevæske ved vertikal eller "opp-ned" boring. Ved slik bruk, dypp fresen i borepasta eller bruk passende spray.
- Før bruk, pass på at den bevegelige chuckbeskyttelsen fungerer korrekt.
- Pass på at metallchips eller kvaeaktige rester ikke fører til at funksjonen blokkeres.
- I tilfelle blokkert fres, koble maskinen fra strømforsyningen, og fjern årsaken til blokkeringen før du slår på maskinen igjen.
Restrisikoer
Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:
• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.
TA VARE PÅ DENNE BRUKSANVISNINGEN
Ladere
DEWALT krever ingen regulering og er designet for å være enkle å bruke.
Elektrisk sikkerhet
Den elektriske motoren er designet for kun en spenning. Kontroller alltid at batteripakkens spenning stemmer med spenningen på typeskiltet. Du må også passe på at spenningen på batteriladeren stemmer overens med strømnettet hos deg.
Denne DEWALT laderen er dobbeltisolert i samsvar med EN60335 og trenger derfor ingen jording.
Dersom strømkabelen er skadet skal den kun skiftes ut av DEWALT eller et autorisert serviceverksted.
Bruk av skjøteledning
En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm², maksimum lengde er 30 m.
Viktige sikkerhetsanvisninger for alle batteripakker
TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).
- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.


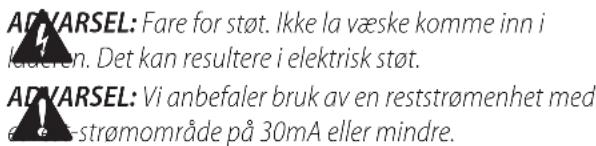

ADVARSEL: Fare for støt. Ikke la væske komme inn i læderen. Det kan resultere i elektrisk støt. ADVARSEL: Vi anbefaler bruk av en reststrømenhet med åstrømområde på 30mA eller mindre.


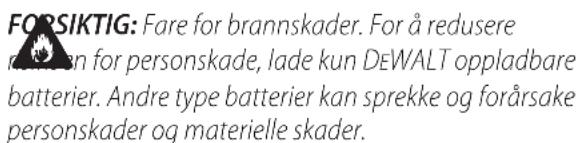

FORSIKTIG: Fare for brannskader. For å redusere for personskade, lade kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.
- IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
- Disse laderne er ikke ment for noe bruk annet enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
- Ikke utsett laderen for regn eller snø.
- Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
- Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
- Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
- Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.
- Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
- Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
- Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
- Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
- ALDRI forsøk på kople to ladere sammen.
- Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.
- Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
-
Sett batteripakken 29 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.
-
Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av laderen, trykk inn låseknappen 30 på batteripakken.
MERK: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.
Bruk av lader

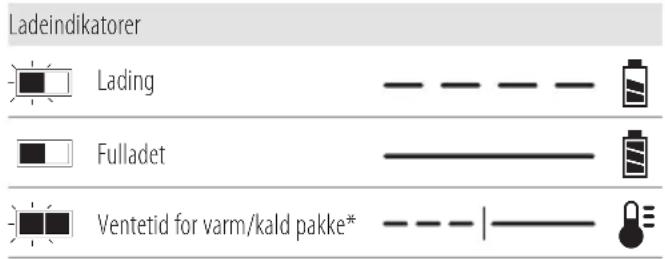

Se indikatorene under for batteripakkens ladetilstand.
Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.
Ventetid for varm/kald pakke
Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken. En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.
Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.
Elektronisk beskyttelsesystem
XR li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlading, overoppvarming eller dyp utlading.
Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-Ion batteriet på laderen til det er helt oppladet igjen.
Veggmontering
Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.
Rengjøringsanvisninger for lader
ADVARSEL: Fare for støt. Koble laderen fra salkontakten før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.
Batteripakke
Viktige sikkerhetsinstruksjoner for alle batteripakker
Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.
Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.
LES ALLE INSTRUKSJONER
- Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
- Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
• Lad batteripakkene kun i DEWALT ladere. - IKKE sprut på eller senke ned i vann eller andre væsker.
- Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).
- Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
- Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.
ADVARSEL: Fare for brannskader. Batterivæsken kan avtunes hvis den utsettes for gnister eller flammer.
ADVARSEL: Forsøk aldri å åpne batteripakken av noen åt. Ikke sett i laderen dersom batteripakkens ytre er
sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.
ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.
FORSIKTIG: Når det ikke er i bruk plasser verktøyet paralen på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.
Transport
ADVARSEL: Fare for brann. Transport av batterier kan kæje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.
MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.
DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".
I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.
Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.
Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.
Transport av FLEXVOLT™ batteriet
DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.
Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.
I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.
For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-Eksemple på merking for bruk og for transport
Use: 108 Wh
Transport: 3x36 Wh
spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).
Anbefalinger for lagring
- Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
- For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.
MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.
Merking på laderen og batteripakken
I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:
Les instruksjonshåndboken før bruk.
Se Tekniske data for ladetid.
Ikke undersøk med strømførende gjenstander.
Ikke utsett for vann.
Kun for innendørs bruk.
Deponer batteripakken på miljøvennlig vis.
Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.
Ikke brenn batteripakken.
BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).
Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).
Batteritype
Følgende verktøy bruker en 18 volt batteripakke: DCD1623
Disse batteripakkene kan brukes: DCB184G, DCB547G. Se
Tekniske data for mer informasjon.
Pakkens innhold
Pakken inneholder:
1 Magnetboremaskin
1 16 mm chuckfeste med nøkkel
1chucknøkkel
MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er underlagt lisens. Andre varemerker og merkenavn eies av sine respektive eiere.
- Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
- Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.
Merking på verktøyet
Følgende piktogrammer er vist på verktøyet:
Les bruksanvisningen før bruk.
Bruk hørselvern.
Bruk vernebriller
Synlig stråling. Ikke se inn i lyset.
Ikke bruk dette verktøyet hvis du eller andre tilskuere har en pacemaker eller andre medisinske implantater.
Bruk alltid sikkerhetskjedet. Fest verktøyet på arbeidsstykket.
Datokode plassering (Fig. B)
Datokoden 44, som også inkluderer produksjonsåret, er trykket på batteriporten.
Eksempel:
2022 XX XX
År og produksjonsuke
Beskrivelse (Fig. A)
8 Utløserknapp for matehåndtak
9 LED-knapp
10 19 mm Weldon hurtigchuck
11 16 mm nøkkelchuck
12 Justeringsspak for motorhøyde
13 Brakett for kjølemiddelflaske
Tiltenkt bruk
Denne DCD1623 magnetboremaskinen er utformet for boring av hull i konstruksjonsmaterialer av stål. Ikke bor i ikke-jernholdige metaller.
skaL IkkE BRUkEs under våte forhold eller i nærheten av antennelige væsker eller gasser.
14 Kjølemiddelflaske
15 Kjølerør
16 Kobling for kjølevæske
17 Strømregulator for kjølevæske
18 Lokk til kjølemiddelflaske
19 Koplingsmutter
20 Magnetbase
21 Magnetisk festepunkt for kjølevæskeflaske
22 Bærehåndtak
23 Utløserknapp i håndtak
24 Magnetilkobling og gyrobeskyttelsesindikator
25 Borebeskyttelse
26 Sikkerhetskjede
Denne boremaskinen er et profesjonelt elektrisk verktøy.
IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.
- Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
- Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.
MONTERING OG JUSTERING
ADVARSEL: For å redusere risikoen for personskader, såden verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.
ARSEL: Bruk kun DEWALT batteripakker og ladere.
Transport av drillen (Fig. A)
ADYARSEL: For å redusere faren for alvorlige på skader, slå av verktøyet og koble fra batteripakken før du transporterer, gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr.
Utilsiktet oppstart kan føre til personskader.
For enkelt å kunne bære verktøyet, er det montert et bærehåndtak 22 på toppen av verktøyetl.
Installasjon av maskinen (Fig. A, G)
- Monter matehåndtaket.
- Installer sponbeskyttelsen.
- Monter smøresystemet ved behov.
- Denne maskinen har en konkav base som gjør det mulig å installere på en hard overflate, eller et rør med en diameter på ikke mindre enn 101 mm og en tykkelse på ikke mindre enn 9,5 mm. Fjern eventuelle partikler som vil hindre full kontakt mellom den magnetiske basen 20 og monteringsoverflaten.
- Sett på og stram sikkerhetskjedet 26.
Monter matehåndtaket (Fig. C)
Hurtigutløserhåndtaket kan monteres i én enkel operasjon både til venstre og høyre for maskinen.
- Skru håndtakene 6 på navet 7. Sørg for at håndtakene er sikret.
- Hold navutløserknappen 8 inne mens du setter navakselen inn i hullet 33.
- Slipp knappen.
Fest borebeskyttelsen (Fig. D)
ARSEL: Bruk alltid borebeskyttelsen.
- Hold borebeskyttelsen 25 foran verktøyholderen, rett inn sporene i beskyttelsen med hullene i maskinen.
- Monter vingeboltene 39 (fra tilbehørsvesken) i hullene foran på rammen.
Smøresystem (Fig. A, E)
Fylling av kjølemiddelflasken
MERK: Hvis batteriet kommer i kontakt med skjærevæske, tørk det av umiddelbart. Skjærevæsken som brukes med denne drillen kan kompromittere visse batteripakkehus. Det anbefales på det sterkeste at batteripakker med oljebestandig hus (glassfylt nylon, angitt med et G-suffiks i modellnummeret) brukes.
MERK: Smøresystemet er utformet for å dispensere skjærevæsker spesielt beregnet for boring. Andre væsker kan skade systemet.
- Vri strømningsregulatoren 17 mot klokken for å lukke.
- Fjern kjølevæskeflasken 14 fra den magnetiske kjølevæskeflaskebraketten 13.
- Skru av lokket 18.
- Fyll beholderen med skjærevæske fortynnet med vann.
- Skru lokket på igjen.
- Sett kjølevæskeflasken inn i den magnetiske kjølevæskeflaskebraketten 13.
Sette på smøresystemet (Fig. A, E)
ADVARSEL: Ikke bruk smøresystemet ved vertikal eller "laved" boring.
Bruk bare smøresystemet til horizontal boring, som vist i Fig. A.
- Plasser flasken med kjølevæske 14 inn i den magnetiske flaskebraketten for kjølevæske 13, og skyv deretter den magnetiske flaskebraketten for kjølevæske inn på hver side av festepunktet 21.
- Fest kjølevæskerøret 15 til koblingskontakten 16 på girkassen.
a. Skru først av mutteren 19 med skiftenøkkelen, og plasser mutteren gjennom enden av kjølevæskerøret 15.
b. Trykk først kjølevæskerøret på koblingskontakten 16 og bruk deretter en skiftenøkkel for å stramme mutteren.
c. Skru av mutteren og trekk deretter kjølevæskerøret fra koblingskontakten for å fjerne.
MERK: Stram mutteren på koblingen for å unngå å miste den etter at kjølevæskerøret er fjernet.
For å kunne bruke smøresystemet må kjølevæskeflasken 14 være fylt med tilstrekkelig volum skjærevæske.
Smøring ved horisontalt arbeid (Fig. A, E)
- Juster væskestrømmen ved hjelp av strømningsregulatoren 17.
- Tilfør mer borevæske dersom sponene blir blå.
Smøring i vertikale og "opp-ned"-posisjoner
Dypp fresen i borepasta eller bruk en passende spray.
Montering av sikkerhetskjedet (Fig. G)
RSEL: Bruk alltid sikkerhetskjedet.
RSEL: Fest aldri sikkerhetskjedet om bærehåndtaket.
Trekk det vedlagte sikkerhetskjedet 26 gjennom åpningen 28 på enheten og rundt verktøyet, og fest på plass.
Sette på og ta av tilbehør (Fig. F)
Verktøyholderen kan bruke hullfreser med Weldon 19 mm skaft med to flate sider.
FORSIKTIG: Fare for kuttskader. Fresetennene et Skurpe.
- Skyv styrepinnen 42 gjennom hullet i senter av fresens skaft.
- Skyv opp den 19 mm Weldon hurtigchucken 11.
- Sett inn fresen 43 med styrepinnen og vri til flaten møter läsepinnen. Når flaten møter läsepinnen, klikker kragen ned.
- Kontroller at fresen er korrekt festet i chucken.
- Løft den 19 mm Weldon hurtigchucken for å frigjøre fresen.
Chuck med tre åpninger (Fig. F)
En chuck med tre åpninger 11 kan installeres for å tilpasse drillen til ulike bit-størrelser. Se Sette inn og ta ut tilbehør for installasjonsanvisninger.
- Sett chuck-nøkkelen 27 i hvert av de tre hullene og stram til i retning med klokka. Det er viktig å stramme til med alle tre hullene for å unngå sluring.
- For å løsne en bit, vri chuck-nøkkelen mot klokka i kun ett hull, løsne deretter chucken for hånd.
MERK: Det kan være nødvendig å justere motoren etter at chucken er installert. Se Justere motorhøyden for anvisninger.
Se Tilbehør-delen for mer informasjon om passende tilbehør.
Magnetilkoblingsspak (Fig. M)
Den magnetiske styrken kan endres ved å bruke magnetinnkoblingsspaken 2.
Å flytte magnetinnkoblingsspaken mot midtposisjonen øker den magnetiske kraften til 15 %. Dette er en funksjon for å gi brukerstøtte mens du fester enheten på plass.
Å flytte magnetinnkoblingsspaken mot venstre øker den magnetiske kraften til 100 %.
Med magnetinnkoblingsspaken plassert til høyre er den magnetiske strømmen slått av. Når du flytter håndtaket fra venstre til høyre, må kragen 37 på håndtaket løftes for å gå ut av enten 100 % innkoblet eller 15 % innkoblet.
MERK: Enheten vil ikke slå seg på før magnetinnkoblingsspaken er i venstre posisjon på 100 %.
Girvelger (Fig. J)
KFIG: Ikke skift gir när motoren er i gang.
Maskinen er utstyrt med en to-gir velger for å regulere hastighet/moment-forholdet.
-
Trykk inn girvelgerknappen 32 og vri girvelgeren 5 til ønsket modus.
-
LAV HASTIGHET OG H∅Y OMDREINING: Vri girvelgeren til venstre for lav hastighet og høy omdreining. H∅Y HASTIGHET OG LAV OMDREINING: Vri girvelgeren til høyre for høy hastighet og lav omdreining.
| 1 2 3 4 5 | |
| 250 370 500 660 810 | |
| 130 190 260 340 420 |
Hastighetsvelger (Fig. A)
Verktøyet har fem hastighetsinnstillinger for større allsidighet.
- For å velge en høyere hastighet, vrir du hastighetsvelgeren 4 til et høyere tall.
- For å velge en lavere hastighet, vrir du hastighetsvelgeren til et lavere tall.
Dersom verktøyet ikke endrer hastighet, sjekk at hastighetsvelgeren er helt låst i fremre eller bakre stilling.
Se diagrammet for hastighet (RPM) og boreinnstillinger bak i denne delen for anbefalinger om hastighet og kutterstørrelse.
Fremover/bakoverknapp (Fig. K)
En fremover/bakoverknapp 3 avgjør retningen på rotasjonen. MERK: Den omvendte funksjonen til dette verktøyet brukes til å plugge igjen skruehull. Bakoverhastigheten vil være 350 rpm i lavgir og 680 rpm i høygir uavhengig av variabel hastighet.
For å velge rotasjon fremover, slipp PÅ/AV-bryteren 1 og dytt fremover/bakover-kontrollknappen mot forover-ikonet 40.
For å velge rotasjon bakover, beveger du kontrollknappen i motsatt retning 41.
Justere motorhøyden (Fig. H)
Motorhøyden kan justeres for å tilpasse mer eller mindre bit-høyde over arbeidsstykket.
-
Løsne motorglidehendelen 12.
-
Plasser motoren i ønsket høyde.
-
Stram motorglidehendelen godt for å sikre at motoren holder seg på plass.
MERK: Det er tre festeskruer 38 langs siden av rammen som kan strammes eller løsnes for å justere hvor lett motorhuset beveger seg med matehåndtaket 6.
BRUK
Bruksanvisning
ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.
ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.
Dette bærehåndtaket har to funksjoner:
- Bæring av verktøyet når det er i vertikal posisjon.
- Beskytte batteriet fra å falle av i sammenfoldet posisjon for bruk av verktøyet opp ned.
Montering og fjerning av batteripakken (Fig. B)
ADYARSEL: Kontroller at at verktøyet står i posisjon "av" för batteripakken settes inn.
ADVARSEL: Hold skjærevæske unna batteripakken. I håckt med skjærevæske kan føre til at batterihuset sprekker. Hvis batteriet kommer i kontakt med skjærevæske, tørk det av umiddelbart.
MERk: Det anbefales på det sterkeste at batteripakker med oljebestandig hus (glassfylt nylon, angitt med et G-suffiks i modellnummeret) brukes. For best resultat, pass på at batteripakken er helt oppladet før bruk.
For å installere batteripakken 29 i batteriporten, 31 trykk og hold inne utløserknappen for bærehåndtaket 8 og flytt bærehåndtaket 22 til vertikal posisjon. Juster batteripakken med skinnene inne i batteriporten og skyv den inn til batteripakken sitter godt fast i verktøyet, og sørg for at den ikke frigjøres.
For å fjerne batteripakken fra verktøyet, trykk og hold inne utløserknappen for bærehåndtaket 8 og flytt bærehåndtaket 22 til vertikal posisjon. Trykk på utløserknappen 30 og trekk batteriet bestemt ut av batteriporten. Sett batteri i laderen som beskrevet i lader-avsnittet i denne bruksanvisningen.
MERk: Hvis batteriet fortsatt er vanskelig å fjerne med bærehåndtaket i vertikal posisjon, trykk og hold inne utløserknappen for bærehåndtaket og skyv bærehåndtaket litt lenger mot fronten av verktøyet for å skape mer plass for at batteriet skal kunne fjernes.
Noen DEWALT -batteripakker inkluderer en ladeindikator som består av tre grønne LED-lys som indikerer hvor mye lading som er igjen i batteripakken.
For å aktivere ladeindikatoren, trykk og hold indikatorknappen 45. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.
MERk: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.
Før bruk
ADVARSEL: Sjekk kjedet før hver bruk, for slitasje eller Skift ut hvis nødvendig.
Prøv noen enkle boringer på skrapmetall for å få "følelsen" med maskinen.
Slå på og av (Fig. A)
For å fungere korrekt, må maskinen slås på med prosedyren som beskrives under.
Slå strømmen på og av
ADYARSEL: I en vertikal eller opp-ned posisjon värktøyet falle av arbeidsstykket hvis magnetinnkoblingsspaken IKKE er i 100 % -posisjon.
Skyv strømbryteren 1 opp (I) for å starte verktøyet.
Trykk bryteren ned (0) for å slå av verktøyet.
E-Clutch ^® -system og lavspenningsindikator-LED (Fig. A)
DCD1623 er utstyrt med DEWALT rotasjon E-Clutch® -system. Denne funksjonen registrerer verktøyets bevegelse og slår av verktøyet om nødvendig. E-Clutch® -indikatoren 24 vil lyse rødt for å indikere status.
Den fungerende LED-en foran på den magnetiske basen 20 vil blinke for å varsle brukeren om lavspenningsforhold.
InDIkaTORER DlaGnOsER L∅snInG
| AV Verktøyet fungerer normalt Følg alle advarsler oginstruksjoner når dubruker verktøyet. | ||
| FASTR∅D | E-Clutch“ -systemet er aktivert (TILKOBLET) | Når verktøyet er skikkelig støttet skal du slippe avtrekksbryteren. Verktøyet vil fungerer normalt når avtrekksbryteren trykkes inn igjen og indikatorlyset slukkes. |
| FASTORANSJE | Magnetinnkoblingsspaken er ikke i 100 % -posisjon med strømbryteren på. | Flytt magnetinnkoblingsspaken til 100 % -posisjonen. |
| HVITT | Lav spenning på batteriet Stopp bruken av verktøyet |
| BLINKENDE | og bytt det ut med etfulladet batteri. |
Boring med hullfreser
- Hullfreser fjerner kun materiale langs ytterkanten av hullet, i stedet for å lage spon av hele hullet. Som resultat, kreves det lavere energibruk for å bore et hull enn med et spiralbor.
- Ved boring med en hullfres, er det ikke nødvendig å bore et styrehull.
Hvor lett materialet er å bore i avgjøres av flere faktorer inkludert strekkstyrke og slipemotstand. Mens hardhet og/eller styrke er det vanlige kriteriet, kan det være store forskjeller i maskinevne for materialer med lignende fysiske egenskaper. Boreforholdene er avhengig av kravene til verktøylevetid og overflatefinish. Disse forholdene begrenses av stivheten av verktøyet og arbeidsstykket, smøring og tilgjengelig maskinkraft. Jo hardere materialet er, jo lavere skjærehastighet. Noen materialer med lav hardhet inneholder slitende stoffer som gir rask slitasje av skjærekanten ved høye hastigheter. Matehastighet styres av oppsettets stivhet, volum av material som skal fjernes, overflatefinish og tilgjengelig maskinkraft.
- Påfør alltid en passende mengde skjærevæske/kjølevæske på skjæreområdet.
- Senk beskyttelsen 25 slik at den beskytter flaten det skal bores i.
- Pass på at spissen på boret eller styringen på fresen er korrekt sentrert over punktet som skal bores.
- Skyv strømbryteren 1 opp (l) for å starte verktøyet.
- Før tilbehøret langsomt inn i arbeidsstykket med matehåndtaket 6.
- Ved start av boring, bruk lett trykk for å la tilbehøret frese det første sporet.
- Fortsett å bruke tilstrekkelig trykk for å få en myk progressiv boring. Ikke bruk kraft.
- Pass ekstra nøye på dersom tilbehøret er i ferd med å bryte gjennom flaten, for å unngå splinter.
- Slå alltid av motoren, magneten og strømmen - i den rekkefølgen - når arbeidet er ferdig og før du trekker ut støpselet.
VEDLIKEHOLD
Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.
ADVARSEL: For å redusere risikoen for alvorlig pånskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.
En utilsiktet oppstart kan føre til personskader.
Laderen og batteripakken er vedlikeholdsfrie.
Smøring
Ditt elektriske verktøy trenger ikke ekstra smøring.
Tool Connect™ Chip (Fig. L)
Valgfritt tilbehør
ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken
før du foretar noen justeringer eller setter på/tar av tilbehør. Utilsiktet oppstart kan føre til personskader.
Verktøyet er Tool Connect™ Chip-klar 1 og har en plass for installasjon av en Tool Connect™ Chip.
Tool Connect™ er en valgfri app for din smartenhet (som mobiltelefon eller tablet) som kobler enheten til en mobilapp for å la deg administrere lagerhåndtering etc.
Se Tool Connect™ Chip instruksjonsark for mer informasjon.
Installasjon av Tool Connect™ Chip
- Ta av festeskruene 22 som holder Tool Connect™ Chip beskyttelsesdekselet 36 på verktøyet.
- Ta av beskyttelsesdekselet og sett inn Tool Connect™ Chip i det tomme sporet 35.
- Pass på at Tool Connect™ Chip ligger plant med huset. Fest med festeskruene og trekk dem til.
- Se Tool Connect™ Chip instruksjonsark for mer informasjon.
Rengjøring
ADVARSEL: Blås smuss og støv ut av alle luftehull med rør rurr luft minst en gang i uken. For å redusere faren for øyeskader, bruk alltid ANSI Z87.1 godkjente vernebriller när dette utføres.
ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for a rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.
Tilleggsutstyr
ADYARSEL: Siden annet tilbehør enn det som tilbys fra DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DEWALT anbefalt tilbehør med dette produktet.
Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.
Beskyttelse av miljøet
Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.
Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på
www.2helpU.com.
Denne batteripakken med lang levetid må lades opp når den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:
- Lad ut batteripakken fullstendig og ta den deretter ut av verktøyet.
- Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.
Hastighet (RPM) og boreinnstillinger (med 9Ah-pakke)
| Kutterstørrelse Mykt stål | Jernplate | |
| 14 mm–16 mm | 600–1000 RPM 800–1200 RPM | |
| Høyt gir, hastighet 4-5 Høyt gir, hastighet 5 | ||
| 16 mm–21 mm | 480–800 RPM 640–960 RPM | |
| Høyt gir, hastighet 3-5 Høyt gir, hastighet 4–5 | ||
| 21 mm–25 mm | 400–660 RPM 530–800 RPM | |
| Høyt gir, hastighet 3-4 Høyt gir, hastighet 3–5 | ||
| 25 mm–30 mm | 320–530 RPM 420–640 RPM | |
| Lavt gir, hastighet 4-5 Høyt gir, hastighet 3–4 | ||
| 30 mm–35 mm | 270–460 RPM 360–550 RPM | |
| Lavt gir, hastighet 4-5 Lavt gir, hastighet 4–5 | ||
| 35 mm–40 mm | 230–400 RPM 320–480 RPM | |
| Lavt gir, hastighet 3-4 Lavt gir, hastighet 4–5 | ||
| 40 mm–45 mm | 210–320 RPM 280–420 RPM | |
| Lavt gir, hastighet 3-4 Lavt gir, hastighet 3–5 | ||
| 45 mm–50 mm | 190–320 RPM 260–380 RPM | |
| Lavt gir, hastighet 2-3 Lavt gir, hastighet 3–4 | ||
| For 38 mm diameter eller tykkere enn 25 mm og over, bruk en 9Ah-pakke. | ||
