KÄYTTÖOHJE DCD1623 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 127

Olet valinnut DEWALT&työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT&työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

	DCD1623
Jännite V	_DC	18
Tyyppi 1
Maksimiteho 9 Ah akulla W 1100
Kuormittamaton nopeus eteen
Matala vaihde min-1 130–420
Korkea vaihde min-1 250–810
Kuormittamaton nopeus taakse
Matala vaihde min-1 350
Korkea vaihde min-1 680
Maks. poran halkaisija kierreporanterällä mm 16
Maks. poran halkaisija rengasmaisella leikkurilla mm 50
Maks. kierteytys M14
Maks. leikkaussyvyys teräksessä	mm 50
Työkalupidike (litteä varsi)	mm 19
Paino	kg 14,4

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841-1 mukaisesti:

L_PA	(äänenpainetaso)	dB(A)	85
L_WA	(äänitehotaso)	dB(A)	94
K	(määritetyn äänitason epävarmuus)	dB(A)	3

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasoarvot on mitattu EN62841 -standardien mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä ja/tai äänitaso eäyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä ja/ tai äänitaso voi kasvaa. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinälle ja/tai äanelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Määritä lisätoimenpiteet käyttäjän suojaamiseksi tärinän ja/tai äänitason vaikutuksilta (esim. työkalun ja lisävarusteiden ylläpito, käsien lämpimänä pito (koskee tärinää), työmenetelmien määrittäminen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Magneettiporakone

DCD1623

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841-1:2015.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

M. Rergel

Markus Rompel

Tekniikan varajohtaja, PTE Europe DEWALT, Richard-Klinger-Strasse 11, 65510, Idstein, Germany 29.04.2022

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai van vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Eiälilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söskun vaara.

Tuvalon vaara.

VAROITUS: Lue kaikki tämän sähkötyökalun maa toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta,

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB547G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB184G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
***Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösuojaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen

säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.

g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Lisäturvasääntöjä porakoneille

• Pidä sormet pois porausalueelta.
• Käytä aina porasuojusta. Ennen koneen kytkemistä päälle on varmistettava, että suoja on suljettu hyvin.
• Käytä aina turvaketjua.
• Magneettinen teline sopii käytettäväksi teräkseen alkaen paksuudesta 10 mm, kun magneettiytimen pinnan ja asennuspinnan välissä ei ole lainkaan välystä. Kaaret, maalipinnat ja epäsäännölliset pinnat luovat välyksen. Pidä välys minimissä.
• Aseta kone aina tasaiselle pinnalle. Älä kiinnitä telinettä pieneen tai epäsäännöllisen muotoisiin kohteisiin.
• Aseta kone aina alustalle, jossa ei ole lastuja, palasia, jauhetta tai pintalikaa.
• Pidä magneetti puhtaana, älä anna jäämien ja jauheen kertyä siihen.
• Älä kytke konetta päälle ennen kuin se on asennettu näiden ohjeiden mukaan.
• Älä kytke konetta päälle ennen kuin olet tarkastanut, että magneettiteline on kiinnitetty tiukasti asennusalustaan.
• Säädä pöytä niin, ettei leikkain pääse työstökappaleeseen ennen porausta. Älä suorita työstökappaleeseen muotoilu-, kokoamis- tai rakennustoimia, kun kone on kytketty päälle.
• Varmista ennen koneen kytkemistä päälle, että lisävaruste on asennettu oikein.
• Käytä aina lisävarusteeseen ja materiaaliin suositeltua nopeutta.
• Älä käytä konetta työstökappaleeseen, jota työstetään sähkötoimisilla hitsauskoneilla.
• Käytä ainoastaan soveltuvaa leikkuunestettä. Käytä yleistä metallin leikkuuseen tarkoitettua ja veteen laimennettua leikkuujäähdytysainetta.
• Älä käytä nestemäisiä leikkuunesteitä pystysuoraan tai pään yläpuolella poratessa. Kostuta tällöin leikkainta leikkuutahnaan tai käytä soveltuvaa suihketta.
• Älä kaada leikkuunestettä säiliöön, kun se on asennettu kannattimeen. Älä anna leikkuunesteen päästä porakoneen moottoriin.

• Ennen käyttöä tulee varmistaa, että liikkuva istukan suoja toimii virheettömästi.

• Varmista, että metallisirut tai hartsimaiset jäämät eivät voi estää laitteen toimintaa.

• Jos leikkain juuttuu kiinni, kytke kone irti sähköverkosta, poista juuttumisen syy ja kytke kone takaisin päälle vasta sen jälkeen.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DEWALT-latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

DEWALT laturi on kaksoiseristetty EN60335:n mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaurioitunut, sen saa vaihtaa

ainoastaan DEWALT tai valtuutettu huoltoliike.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso

Tekniset tiedot). Johdinten pienin koko on 1 mm ^2 ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Kaikkien akkulaturien tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akun ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskuvaara. Älä päästä nestettä laturin se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme käyttämään jaanmösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA.

HIOMIO: Palovamman vaara. Henkilövahinkovaaran valtumiseksi lataa ainoastaan ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät lektäitteella.

HUOMAA: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten

terösvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi virtalähteestä ennen kuin yrität puhdistaa sitä.

- ÄLÄ yritä ladata akkua muilla kuin tässä ohjekirjassa määritetyillä latureilla. Laturi ja akku on suunniteltu erityisesti toimimaan yhdessä.

- Näitä latureita ei ole tarkoitettu muiden kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon, sähköiskun tai jopa kuolettavan sähköiskun vaaran.

- Älä jätä laturia sateeseen tai lumeen.

- Irrota laturi vetämällä aina pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

- Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.

- Älä käytä jatkojohtoa, ellei se ole välttämätöntä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.

- Älä aseta mitään esineitä laturin päälle tai aseta laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa ylikuumenemisen laitteen sisällä. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

- Laturia ei saa käyttää, jos sen johto tai pistoke on vaurioitunut—vie ne välittömästi vaihdettavaksi.

- Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoliikkeeseen.

- Laturia ei saa purkaa. Vie se valtuutettuun huoltoon, kun huolto tai korjaus on tarpeen. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.

- Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.

- Irrota laturi pistorasiasta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa. Akun poistaminen ei vähennä riskiä.

- ÄLÄ KOSKAAN yritä liittää kahta laturia yhteen.

- Laturi on tarkoitettu toimimaan tavallisella 230 V kotitaloussähköllä. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 29 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 30.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

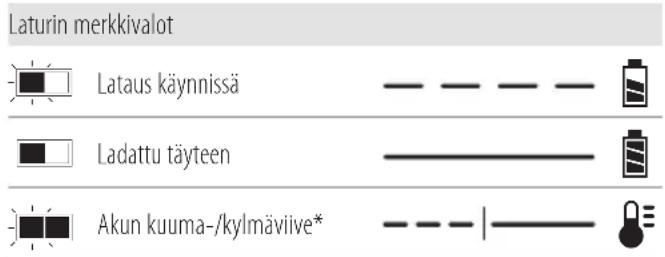

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot Lataus käynnissä Ladattu täyteen Akun kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Laturi ilmoittaa viallisesta akusta, kun se ei syty.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

Elektroninen suojausjärjestelmä

XR Li-Ion -työkaluissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7-9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Aeristorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai

pehmeällä, ei- metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä christaessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistoän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAPOITUS: Tulipalovaara. Älä varastoi tai kakuja akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi

asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se suneen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jonikaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40°C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

LI-ION

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Seuraavat työkalut toimivat 18 V akulla: DCD1623

Näitä akkuja voidaan käyttää: DCB184G, DCB547G. Katso

lisätietoja kohdasta Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Magneettiporakone

1 16 mm avaimella kiristettävä istukka

1Istukka-avain

1 Jäähdytysainepulloputkella

1 Lastusuoja

1Turvaketju

2Lukitustappia

1Syöttökahvasarja

1 Jäähdytysainepullonkannatin

1Kuusiokoloavain

1Avain

2Siipiruuvia

1Säilytyskotelo

1Käyttöohje

HUOMAA: Akut ja laturit eivät kuulu N-malliin. Akut ja laturit eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DEWALT-yhtiön lisenssin. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät laitteessa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulonsuojaimia.

Käytä suojalaseja

Näkyvää säteilyä. Älä katso valoon.

Älä käytä tätä työkalua, jos sinulla tai muilla sivullisilla on sydämentahdistin tai muita lääkinnällisiä implantteja.

Käytä aina turvaketjua. Kiinnitä työkalu työstökappaleeseen.

Päivämääräkoodin paikka (Kuva B)

Päivämääräkoodi 44, joka sisältää myös valmistusvuoden, on painettu akkuportin sisäpuolelle.

Esimerkki:

2022 XX XX

Valmistusvuosi ja -viikko

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään mässia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtakytkin
2 Magneetin kytkentävipu
3 Suunnanvaihtokytkin
4 Nopeudenvalitsin
5 Vaihteen valitsin
6 Syöttökahva
7 Syöttökahvan napa
8 Syöttökahvan vapautuspainike
9 LED-painike
10 19 mm Weldon-pikavaihtoistukka
11 16 mm avaimella kiristettävä istukka
12 Moottorin korkeuden säätövipu
13 Jäähdytysainepullon kannatin

14 Jäähdytysainepullo
15 Jäähdytysaineputki
16 Jäähdytysaineen liitin
17 Jäähdytysaine virtauksen säädin
18 Jäähdytysainepullon korkki
19 Kiinnitysmutteri
20 Magneettinen alusta
21 Magneettinen jäähdytysainepullon kiinnityskohta
22 Kantokahva
23 Kahvan vapautuspainike
24 Magneetin kytkennän ja gyro-suojuksen ilmaisin
25 Lastusuoja
26 Turvaketju

Käyttötarkoitus

Magneettinen porapuristin DCD1623 on tarkoitettu reikien poraamiseen teräspintoihin. Älä poraa muihin kuin rautapohjaisiin metalleihin.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä porapuristin on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset.

Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

VAROITUS: Käytä ainoastaan DEWALT -akkuja järreita.

Poran kuljettaminen (Kuva A)

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja poista akku ennen kuljettamista, säätämistä, puhdistusta, korjausta tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Työkalun yläosassa on kantokahva 22 sen kätevää kuljetusta varten.

Koneen asentaminen (Kuvat A, G)

1. Asenna syöttökahva.
2. Asenna lastusuoja.
3. Asenna voitelujärjestelmä tarvittaessa.
4. Tässä laitteessa on kovera pohja, jonka ansiosta se voidaan asentaa kiinteälle pinnalle, tai putkeen, jonka halkaisija on vähintään 101 mm ja paksuus vähintään 9,5 mm. Poista kaikki hiukkaset, jotka estävät täyden kosketuksen magneettisen alustan 20 ja asennuspinnan välillä.
5. Asenna ja kiristä turvaketju 26.

Syöttökahvan kokoaminen (Kuva C)

Pikaliitoksella varustettu syöttökahva voidaan asentaa yhdellä yksinkertaisella toimenpiteellä joko koneen vasemmalle tai oikealle puolelle.

1. Ruuvaa kahvat 6 napaan 7. Varmista, että kahvat ovat kireällä.
2. Pidä navan vapautuspainiketta 8 painettuna, kun työnnät navan akselin reikään 33.
3. Vapauta painike.

Lastusuojan asentaminen (Kuva D)

PITUS: Käytä aina lastusuojaa.

1. Pidä lastusuojaa 25 työkalunpitimen edessä ja kohdista lastusuojassa olevat raot laitteessa oleviin reikiin.
2. Asenna siipiruuvit 39 (lisävarustepussista) rungon etuosassa oleviin reikiin.

Voitelujärjestelmä (Kuvat A, E)

Jäähdytysainepullon täyttäminen

VAROITUS: Älä kaada leikkuunestettä pulloon, känse on asennettu kannattimeen. Älä anna

leikkuunesteen päästä porakoneen moottoriin. Se voi aiheuttaa sähköiskun.

VAROITUS: Älä anna leikkuunesteen päästä inki porttiin tai kosketuksiin akun kanssa.

HUOMaa: Jos akku joutuu kosketuksiin leikkausnesteen kanssa, pyyhi neste välittömästi pois. Tämän poran kanssa käytetty leikkuuneste voi vahingoittaa tiettyjä akkukoteloita. On erittäin suositeltavaa käyttää akkuja, joissa on öljynkestävä kotelo (lasitäytteinen nailon, merkitty mallinumerossa G-päätteellä).

HUOMaa: Voitelujärjestelmä on suunniteltu erityisesti poraukseen tarkoitettujen leikkuunesteiden annostelemiseen. Muut nesteet voivat vahingoittaa järjestelmää.

1. Sulje kääntämällä virtauksen säädintä 17 vastapäivään.
2. Poista jäähdytysainepullo 14 magneettisesta jäähdytysainepullon kannattimesta 13.
3. Kierrä korkki 18 auki.
4. Täytä säiliö veteen laimennetulla leikkuujäähdytysnesteellä.
5. Ruuvaa korkki takaisin.
6. Aseta jäähdytysainepullo magneettiseen jäähdytysainepullon kannattimeen 13.

Voitelujärjestelmän asentaminen (Kuvat A, E)

VAROITUS: Älä käytä voitelujärjestelmää pystysuorilla pinnella tai pään yläpuolella poratessa.

Käytä voitelujärjestelmää vain vaakasuoraan poraukseen kuvan A mukaisesti.

1. Aseta jähdytysainepullo 14 magneettiseen jähdytysainepullon kannattimeen 13 ja liu'uta sitten magneettinen jähdytysainepullon kannatin magneettisen jähdytysainepullon kiinnityskohdan 21 molemmille puolille.
2. Kiinnitä jäähdytysaineputki 15 vaihteiston liittimeen 16.

a. Irrota mutteri 19 ensin avaimella ja aseta mutteri jäähdytysaineputken 15 pään läpi.
b. Paina jäähdytysaineputki ensin liittimeen 16 ja kiristä sitten mutteri avaimella.
c. Poista se irrottamalla mutteri ja vetämällä sitten jäähdytysaineputki kytkinliittimestä.

HUOMaUTUs: Kun jäähdytysaineputki on irrotettu, kiristä kytkinliittimen mutteri, jotta se ei katoa.

Voitelujärjestelmän käyttö edellyttää, että jäähdytysainepullo 14 täytetään riittävällä määrällä leikkuunestettä.

Voitelu vaakasuuntaisissa sovelluksissa (Kuvat A, E)

1. Säädä nestevirtausta tarpeen mukaan virtaussäätimellä 17.
2. Lisää leikkuunestettä, jos lastut tulevat sinisiksi.

Voitelu pystysuorissa ja yläpuolisissa sovelluksissa

Kostuta tällöin leikkuria leikkuutahnaan tai käytä soveltuvaa suihketta.

Turvaketjun kiinnitys (Kuva G)

ITUS: Käytä aina turvaketjua.

ITUS: Älä koskaan kiinnitä turvaketjua kahvan kautta.

Vie turvaketju 26 laitteen turvaketjun aukon 28 läpi ja työstökappaleen ympärille ja kiinnitä se paikoilleen.

Lisävarusteen asentaminen ja poistaminen (Kuva F)

Työkalun pidikkeeseen voidaan asentaa rengasleikkureita, joissa on Weldon 19 mm:n kara ja kaksi tasoa.

HUOMIO: Leikkautumisvaara. Leikkurin hampaat a. Peräviä.

1. Liu'uta ohjaustappi 42 leikkauskaran keskellä olevan rei'än läpi.
2. Paina 19 mm Weldon-pikavaihtoistukkaa 11 ylös.
3. Aseta leikkuri 43 paikoilleen ohjaustapin kanssa ja käännä, kunnes litteä kohtaa lukitustapin. Kun litteä kohta kohdistuu lukitustappiin, kaulus napsahtaa alas.
4. Tarkista, että leikkain on asennettu hyvin karaan.
5. Nosta 19 mm Weldon-pikavaihtoistukka vapauttaaksesi leikkurin.

Kolmileukainen istukka (Kuva F)

3-leukainen istukka 11 voidaan asentaa porapuristimeen eri teräkokoja varten. Katso asennusohjeet kohdasta Lisävarusteen asentaminen ja poistaminen.

1. Laita istukka-avain 27 jokaisen kolmeen reikään ja kiristä myötäpäivään. On tärkeää kiristää istukka kaikista kolmesta reiästä, jotta estetään liukuminen.
2. Irrota terä kääntämällä istukka-avainta vastapäivään vain yhdessä reiässä ja sitten löysäämällä istukka käsin.

HUOMAUTUS: Moottorin asennon säätäminen voi olla tarpeen, kun istukka asennetaan. Katso ohjeet osiosta Moottorin korkeuden säätäminen.

Lisätietoa sopivista lisävarusteista on osiossa Lisävarusteet.

Magneetin kytkentävipu (Kuva M)

Magneetin voimakkuutta voidaan vaihtaa magneetin kytkentävivulla 2.

Magneetin kytkentävivun siirtäminen keskiasentoon nostaa magneettisen tehon 15 %:iin. Tämä ominaisuus antaa käyttäjälle apua laitteen kiinnittämisessä.

Magneetin kytkentävivun siirtäminen vasempaan asentoon kasvattaa magneetin tehon 100 %:iin.

Kun magneetin kytkentävipu on asetettu oikealle, magneettinen teho kytketään pois päältä. Kun kahvaa siirretään vasemmalta oikealle, kahvan kaulusta 37 on nostettava, jotta se siirtyy joko 100 %:iin tai 15 %:iin.

HUOMAUTUS: Laite ei käynnisty ennen kuin magneetin kytkentävipu on vasemmassa asennossa 100 %.

Vaihteen valitsin (Kuva J)

HIOMIO: Älä vaihda vaihdetta, kun moottori och Kärynnissä.

Koneessa on kaksivaihteinen valitsin nopeus-/momenttisuhteen muuttamiseksi.

1. Paina vaihteen valitsimen painiketta 32 ja kierrä vaihteen valitsin 5 haluamaasi tilaan.
2. ALHAINEN NOPEUS JA SUURI VÄÄNTÖ: Kierrä vaihteen valitsinta vasemmalle saadaksesi alhaisen nopeuden ja suuren vääntömomentin.
   SUURI NOPEUS JA ALHAINEN VÄÄNTÖ! Kierrä vaihteen valitsinta oikealle saadaksesi suuren nopeuden ja alhaisen vääntömomentin.

	1 2 3 4 5
	250 370 500 660 810
	130 190 260 340 420

Nopeuden säätö (Kuva A)

Työkalussa on viisi nopeusasetusta monipuolista käyttöä varten.

1. Jos haluat valita suuremman kiertonopeuden, käännä nopeudenvalitsin 4 suuremman numeron kohdalle.
2. Jos haluat valita matalamman kiertonopeuden, käännä nopeudenvalitsin pienemmän numeron kohdalle.

Jos työkalun nopeus ei muutu, varmista, että nopeuden valitsin on kokonaan etu- tai taka-asennossa.

Katso nopeus- ja leikkurikokosuositukset tämän osan lopussa olevasta Nopeus (kierr./min) ja poran asetukset -taulukosta.

Suunnanvaihtopainike (Kuva K)

Suunnanvaihtopainikkeella 3 määritetään terän kiertosuunta. HUOMAUTUS: Tämän työkalun käänteistä kiertotoimintoa käytetään ruuvinreikien kierteittämiseen. Taaksepäin kierrosnopeus on 350 kierr./min pienellä vaihteella ja 680 kierr./min isommalla vaihteella riippumatta nopeudesta.

Valitse eteenpäin kierto vapauttamalla ON/OFF-kytkin 1 ja siirrä eteenpäin/taakse-ohjauspainiketta eteenpäin-kuvaketta 40 kohti.

Valitse käänteinen kierto kääntämällä eteenpäin/taakse-ohjauspainiketta taaksepäin-kuvaketta 41 kohti.

Moottorin korkeuden säätäminen (Kuva H)

Moottorin korkeus voidaan säätää terän ja työstökappaleen välyksen säätämiseksi.

1. Löysää moottorin liukuvipua 12.
2. Aseta moottori haluamallesi korkeudelle.
3. Kiristä moottorin liukuvipu tiukasti kiinnittääksesi moottorin paikoilleen.
   HUOMAUTUS: Rungon sivussa on kolme kiinnitysruuvia 38, joita voidaan kiristää tai löysätä säätääksesi, kuinka helposti moottorin kotelo liikkuu syöttökahvalla 6.

TOIMINTA

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Kantokahva (Kuva I)

Tällä kantokahvalla on kaksi tarkoitusta:

• Työkalun kantaminen sen ollessa pystyasennossa.
• Akun suojaaminen putoamasta kokoon taitetussa asennossa, kun työkalua käytetään ylösalaisin.

Akun asentaminen ja poistaminen (Kuva B)

VAROITUS: Varmista, että työkalun/laitteen virta on käristu käyttökytkimestä, ennen kuin asennat akun.

VAROITUS: Pidä leikkausneste poissa akun läheltä. kosketus leikkausnesteeseen voi aiheuttaa akun kotelon halkeamisen. Jos akku joutuu kosketuksiin leikkausnesteen kanssa, puhdista akku välittömästi.

HUOMaa: On erittäin suositeltavaa käyttää akkuja, joissa on öljynkestävä kotelo (lasitäytteinen nailon, merkitty mallinumerossa G-päätteellä). Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku on ladattu täyteen. Asenna akku 29 akkuporttiin 31 painamalla ja pitämällä alhaalla kahvan vapautuspainiketta 8 ja siirtämällä kantokahva 22 pystyasentoon. Kohdista akku akkuportin sisällä oleviin uriin ja liu'uttamalla sen sisään, kunnes akku on hyvin paikoillaan työkalussa. Varmista, että akku pysyy paikoillaan. Poista akku työkalusta painamalla ja pitämällä alhaalla kahvan vapautuspainiketta 8 ja siirtämällä kantokahva 22 pystyasentoon. Paina vapautuspainiketta 30 ja vedä akku ulos akkuportista. Laita se laturiin noudattamalla käyttöohjeen laturiosion ohjeita.

HUOMaUTUs: Jos akkua on edelleen vaikea irrottaa kantokahvan ollessa pystyasennossa, paina kantokahvan vapautuspainiketta ja pidä sitä painettuna ja työnnä kantokahvaa hieman kauemmaksi kohti työkalun etuosaa, jotta akun irrotettavaksi jää enemmän tilaa.

Tasomittarilla varustetut akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 45 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Ennen käyttämistä

VAROITUS: Tarkasta ketju ennen jokaista käyttöä karumisen tai vaurioiden varalta. Vaihda tarvittaessa.

Kokeile yksinkertaisia toimenpiteitä muutaman kerran koekappaleisiin, kunnes "totut" koneen käyttämiseen.

Käynnistys ja pysäytys (Kuva A)

Jotta laite toimisi oikein, se on kytkettävä alla Kuvatulla tavalla.

Virran kytkeminen päälle ja pois päältä

VAROITUS: Pystysuorassa tai ylösalaisin käytettäessä työntalu putoaa työstökappaleesta, jos magneetin kytkentävipu EI ole 100 % asennossa.

Paina virtakytkin 1 ylös (I) työkalun käyttämiseksi.

HUOMaUTUs: Työkalu ei toimi, ellei magneetti ole 100 % kytkettynä. Oranssi valo syttyy osoittaen, että magneetti ei ole täysin kytkettynä.

Sammuta työkalu painamalla kytkintä alas (0).

E-Clutch ^® -järjestelmä ja matalan jännitteen LED-merkkivalo (Kuva A)

DCD1623-työkalussa on DEWALTin E-Clutch®-järjestelmä.

Ominaisuus tunnistaa työkalun liikkeen ja sammuttaa työkalun tarvittaessa. E-Clutch®-merkkivaloon 24 syttyy punainen tilan merkkivalo.

Magneettisen alustan 20 etupuolella oleva toimiva LED-valo vilkkuu varoittaakseen käyttäjää matalasta jännitteestä.

POIS Työkalu toimii	normaalisti	Noudata varoituksia ja ohjeita työkalua käyttäessä.
PYSYVÄ	E-Clutch* -järjestelmä on kytketty päälle (KYTKETTY)	Tue työkalua oikeaoppisesti ja vapauta liipaisin. Työkalu toimii normaalisti, kun liipaisinta painetaan uudelleen ja merkkivalo sammuu.
PYSYVÄ ORANSSI	Magneetinkytkentävipu ei ole 100 % asennossa virtakytkimen ollessa päällä.	Siirrä magneetin kytkentävipu 100 %:n asentoon.
VILKKUVA VALKOINEN	Matalan jännitteen akkutila	Keskeytä työkalun käyttö ja vaihda täyteen ladattuun akkuun.

Rengasleikkaimilla poraaminen

1. Rengasleikkaimet leikkaavat materiaalia vain reiän ulkokehässä sen sijaan, että se tekisi koko reiästä silppua. Tämän seurauksena reiän tekemiseen tarvittava energia on pienempi kuin kierreporaan.
2. Kun rengasleikkaimella porataan, koereiän poraaminen ei ole tarpeen.

HUOMIO: Älä kosketa leikkaimeen tai leikkaimen lähellä osiin välittömästi käytön jälkeen, sillä ne voivat olla erittäin kuumia ja aiheuttaa palovammoja. Varmista, ettei kukaan ole työalueella, johon metalliydin porataan.

Porausolosuhteet

Materiaalin poraamisen helppous riippuu useista eri tekijöistä, mukaan lukien vetolujuus ja kulutuskestävyys. Yleisiä kriteerejä ovat kovuus ja/tai lujuus, samanlaisia fyysisiä ominaisuuksia omaavien materiaalien työstettävyydessä voi olla kuitenkin huomattavia eroja. Porausolosuhteet riippuvat työkalun käyttövaatimuksista ja pinnan viimeistelystä. Näitä rajoittavat edelleen työkalun ja työstökappaleen jäykkyys, voitelu ja käytettävissä oleva teho. Mitä kovempi materiaali, sitä pienempi leikkausnopeus. Jotkin alhaisen kovuuden omaavat materiaalit sisältävät kuluttavia aineita, jotka johtavat nopeaan leikkausreunan kulumiseen suurilla nopeuksilla. Syöttönopeudet määrittyvät asetuksien jäykkyys, poistettavan materiaalin määrä, pinnan viimeistely ja käytettävissä oleva teho.

Reiän poraaminen (Kuva A)

1. Levitä aina sopivaa leikkuunestettä/jäähdytysnestettä leikkausalueelle.
2. Laske suojus 25 niin, että se suojaa porattavaa pintaa.
3. Varmista, että porauskohta tai leikkaimen ohjain on asennettu oikein porattavan kohdan päälle.
4. Paina virtakytkin 1 ylös (I) työkalun käyttämiseksi.
5. Vie lisävaruste hitaasti työstökappaleeseen syöttökahvaa käyttäen 6.
6. Paina leikkauksen alussa kevyesti lisävarusteeseen, jotta se suorittaa alustavan uran.
7. Paina sen jälkeen riittävästi niin, että leikkaus on tasainen. Älä pakota.
8. Ole erityisen varovainen, kun lisävaruste leikkaa pinnan, jotta sirpaleita ei synny.
9. Sammuta aina moottori, magneetti ja virta kyseisessä järjestyksessä, kun työ on valmis ja ennen akun irrottamista.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Tool Connect™ -siru (Kuva L)

Valinnainen lisävaruste

VAROITUS: Vakavan henkilövahinkovaaran väräimiseksi laite tulee kytkeä pois päältä ja akku irrottaa ennen sen säätämistä tai liitososien tai

lisävarusteiden poistamista/asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

Työkalusi on valmis käytettäväksi Tool Connect™ -sirulla 1 ja se sisältää Tool Connect™ -sirun asennuspaikan.

Tool Connect™ -siru on älylaitteeseesi (esim. älypuhelin tai tabletti) tarkoitettu valinnainen sovellus, joka luo yhteyden laitteeseen kaluston hallintatoimintojen käyttämiseksi mobiilisovelluksella.

Katso lisätietoa Tool Connect™ -sirun ohjeista.

Tool Connect™ -sirun asentaminen

1. Irrota kiinnitysruuvit 22, jotka lukitsevat Tool Connect™ -sirun suojakannen 36 työkaluun.
2. Poista suojakansi ja aseta Tool Connect™ -siru tyhjään asennuspaikkaan 35.
3. Varmista, että Tool Connect™ -siru on kotelon tasalla. Kiinnitä se kiinnitysruuveilla ja kiristä ruuvit.
4. Katso lisätietoa Tool Connect™ -sirun ohjeista.

Puhdistaminen

VAROITUS: Puhalla liat ja pöly pois kaikista ilma-aukoista värän kerran viikossa puhtaalla ja kuivalla ilmalla.

Silmävammojen vaaran minimoimiseksi tämän toimenpiteen aikana tulee aina käyttää ANSI Z87.1 -hyväksyttyjä suojalaseja.

VAROITUS: Älä koskaan puhdista muita kuin määllipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä muovimateriaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALT, -lisävarusteita e testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti.

Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

- Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.

- Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

Nopeus (kierr./min) ja poran asetukset (9 Ah akulla)

Leikkurin koko Matalahiilinen teräs Rautalevy
14 mm–16 mm	600–1000 kierr./min 800–1200 kierr./min
	Suuri vaihde, nopeus 4–5 Suuri vaihde, nopeus 5
16 mm–21 mm	480–800 kierr./min 640–960 kierr./min
	Suuri vaihde, nopeus 3–5 Suuri vaihde, nopeus 4–5
21 mm–25 mm	400–660 kierr./min 530–800 kierr./min
	Suuri vaihde, nopeus 3-4 Suuri vaihde, nopeus 3–5
25 mm–30 mm	320–530 kierr./min 420–640 kierr./min
	Alhainen vaihde, nopeus 4–5 Suuri vaihde, nopeus 3-4
30 mm–35 mm	270–460 kierr./min 360–550 kierr./min
	Alhainen vaihde, nopeus 4–5 Alhainen vaihde, nopeus 4–5
35 mm–40 mm	230–400 kierr./min 320–480 kierr./min
	Alhainen vaihde, nopeus 3-4 Alhainen vaihde, nopeus 4–5
40 mm–45 mm	210–320 kierr./min 280–420 kierr./min
	Alhainen vaihde, nopeus 3-4 Alhainen vaihde, nopeus 3–5
45 mm–50 mm	190–320 kierr./min 260–380 kierr./min
	Alhainen vaihde, nopeus 2–3 Alhainen vaihde, nopeus 3-4
Jos halkaisija on 38 mm tai paksuus yli 25 mm, käytä 9 Ah akkua.

MAGNETBORRMASKIN

DCD1623

Gratulerar!
