ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KF96DAXEA SIEMENS

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 343

1.1 Σημαντικές πληροφορίες 343

1.1.1 Σκοπός 343

1.2 Επεξήγηση συμβόλων 343

1.2.1 Επίπεδα κινδύνου 343

1.2.2 Σύμβολα κινδύνου.... 343

1.2.3 Δομή των προειδοποιήσεων.... 344

1.2.4 Γενικά σύμβολα 344

Ασφάλεια.... 345

2.1 Γενικές οδηγίες ασφαλείας 345

2.1.1 Όλες οι οικιακές συσκευές 345

Εργαλεία και βοηθήματα.... 346

Επισκευή 347

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 347

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 347

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 347

4.2 Αντικατάσταση λαβής θύρας 350

4.2.1 Αφαίρεση λαβής θύρας 350

4.2.2 Τοποθέτηση λαβής θύρας 350

4.3 Αντικατάσταση λαβής συρταριού 351

4.3.1 Αφαίρεση λαβής συρταριού 351

4.3.2 Τοποθέτηση λαβής συρταριού 351

4.4 Αντικατάσταση μεντεσέδων αριστερής πόρτας 352

4.4.1 Αφαίρεση μεντεσέδων αριστερής πόρτας 353

4.4.2 Τοποθέτηση μεντεσέδων αριστερής πόρτας 354

4.5 Αντικατάσταση μεντεσέδων δεξιάς πόρτας...... 355

4.5.1 Αφαίρεση μεντεσέδων δεξιάς πόρτας 356

4.5.2 Τοποθέτηση μεντεσέδων δεξιάς πόρτας.... 357

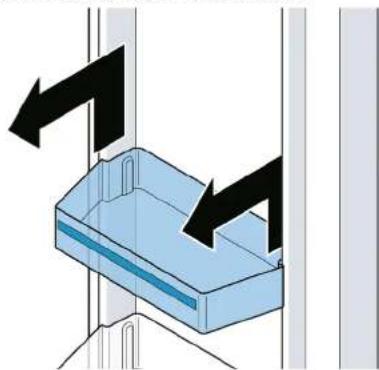

4.6 Αντικατάσταση ραφιού πόρτας 358

4.6.1 Αφαίρεση ραφιού πόρτας 358

4.6.2 Τοποθέτηση ραφιού πόρτας 358

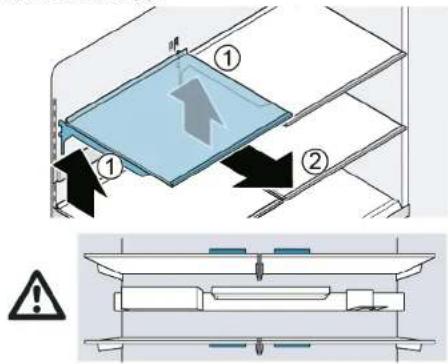

4.7 Αντικατάσταση ραφιού 359

4.7.1 Αφαίρεση ραφιού 359

4.7.2 Τοποθέτηση ραφιού 359

4.8 Αντικατάσταση ράβδου εξοπλισμού 360

4.8.1 Αφαίρεση ράβδου εξοπλισμού 360

4.8.2 Τοποθέτηση ράβδου εξοπλισμού 360

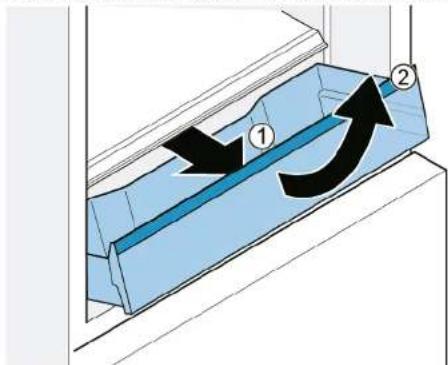

4.9 Αντικατάσταση συρόμενου συρταριού 361

4.9.1 Αφαίρεση συρόμενου συρταριού 361

4.9.2 Τοποθέτηση συρόμενου συρταριού 361

4.10 Αντικατάσταση σταθερού ραφιού 362

4.10.1 Αφαίρεση σταθερού ραφιού 362

4.10.2 Τοποθέτηση σταθερού ραφιού 362

4.11 Αντικατάσταση συρταριού cool-fresh.... 363

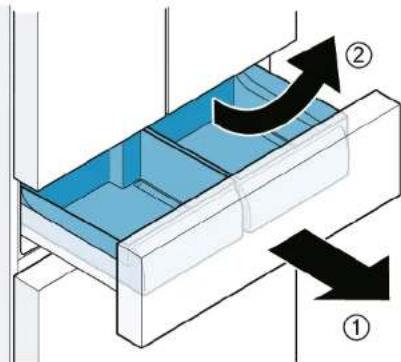

4.11.1 Αφαίρεση συρταριού cool-fresh 363

4.11.2 Τοποθέτηση συρταριού cool-fresh 363

4.12 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (μικρό) 364

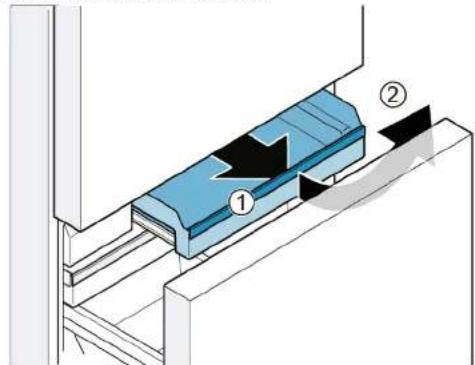

4.12.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (μικρό)...... 364

4.12.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (μικρό) 364

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (επίπεδο) 365

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (επίπεδο)...... 365

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (επίπεδο)...... 365

4.14 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (μεγάλο) 366

4.14.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (μεγάλο) 366

4.14.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (μεγάλο) 366

4.15 Αντικατάσταση συρταριού για παγάκια 367

4.15.1 Αφαίρεση συρταριού για παγάκια 367

4.15.2 Τοποθέτηση συρταριού για παγάκια 367

4.16 Αντικατάσταση λυχνιών LED.... 368

4.16.1 Αφαίρεση επάνω λυχνίας LED χώρου συντήρησης...... 368

4.16.2 Αφαίρεση πλευρικής λυχνίας LED χώρου συντήρησης 369

4.16.3 Αφαίρεση λυχνίας χώρου 0 °C...... 370

4.16.4 Αφαίρεση λυχνιών πίσω τοιχώματος.... 371

4.16.5 Τοποθέτηση λυχνιών LED 375

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
	Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
	Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
	Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
	Ταυτοποίηση απαραίτητων εργαλείων
	Ταυτοποίηση απαραίτητων προϋποθέσεων
	Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
	Ταυτοποίηση αποτελέσματος
Εναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Γεν. σύμβολο Σημασία
	Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
	Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
	Ταυτοποίηση συνδέσμου ή εκπαίδευτικού βίντεο
	Ταυτοποίηση απαραίτητων εργαλείων
	Ταυτοποίηση απαραίτητων προϋποθέσεων
	Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
	Ταυτοποίηση αποτελέσματος
Εναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Κλειδί άλεν[00340820]	2,5 mm
'1σιο κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]
Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x200 mm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελαφώσς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.
	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργικές (απαραϊητες για τον αερισμό). Δεν είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής θύρας

Ειδικά βοηθητικά μέσα:

Κλειδί άλεν 2,5 mm [00340820]

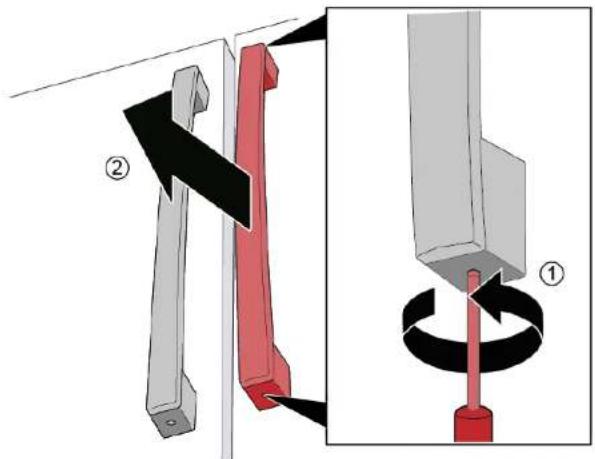

4.2.1 Αφαίρεση λαβής θύρας

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τη λαβή της θύρας (2).

Η λαβή της θύρας έχει αφαιρεθεί.

Η λαβή για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο τρόπο.

4.2.2 Τοποθέτηση λαβής θύρας

1. Τοποθετήστε τη λαβή στις προσυναρμολογημένες βίδες.
   Οι οπές στη λαβή πρέπει να έχουν φορά προς τα επάνω και προς τα κάτω.

2. Σφίξτε τις προσυναρμολογημένες βίδες δεξιόστροφα στη λαβή από επάνω και κάτω.

Επισκευή

4.3 Αντικατάσταση λαβής συρταριού

Ειδικά βοηθητικά μέσα:

Κλειδί άλεν 2,5 mm [00340820]

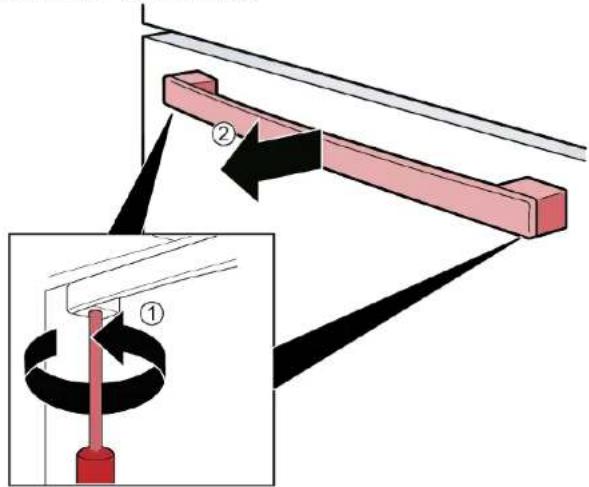

4.3.1 Αφαίρεση λαβής συρταριού

1. Ξεβιδώστε δύο βίδες (1).
2. Η λαβή συρταριού έχει αφαιρεθεί (2).

Η λαβή συρταριού έχει αφαιρεθεί.

4.3.2 Τοποθέτηση λαβής συρταριού

1. Εισάγετε τη λαβή οριζόντια στις προσυναρμολογημένες βίδες. Οι οπές στη λαβή πρέπει να έχουν φορά προς τα κάτω.

2. Σφίξτε τις προσυναρμολογημένες βίδες δεξιόστροφα στη λαβή από κάτω.

Επισκευή

4.4 Αντικατάσταση μεντεσέδων αριστερής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

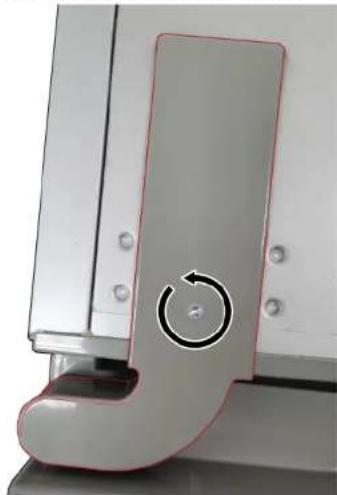

4.4.1 Αφαίρεση μεντεσέδων αριστερής πόρτας

1. 1. Ξεβιδώστε τη βίδα.

2. Αφαιρέστε το κάλυμμα επάνω μεντεσέ.

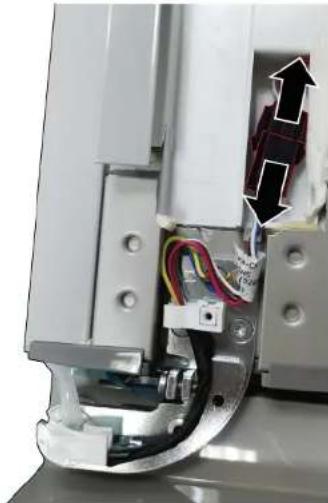

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πόρτας.

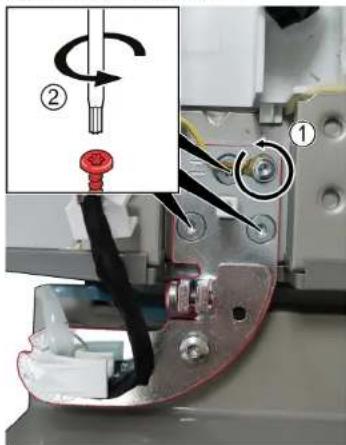

1. 1. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (1).

2. Ξεβιδώστε τρεις βίδες (2).

3. Αφαιρέστε τον επάνω μεντεσέ.

Ο επάνω μεντεσές έχει αφαιρεθεί.

1. Αφαιρέστε την αριστερή πόρτα, μετακινώντας την προς τα επάνω.

2. 1. Ξεβιδώστε τρεις βίδες.

3. Αφαιρέστε τον κάτω μεντεσέ.

Ο κάτω μεντεσές έχει αφαιρεθεί.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Σελίδα 354 απτό 817

4.4.2 Τοποθέτηση μεντεσέδων αριστερής πόρτας

1. Εγκαταστήστε με την αντίθετη σειρά.
2. Ευθυγραμμίστε τις πόρτες των χώρων συντήρησης. Για λεπτομέρειες, βλέπε Οδηγίες χρήσης (AGA).

Επισκευή

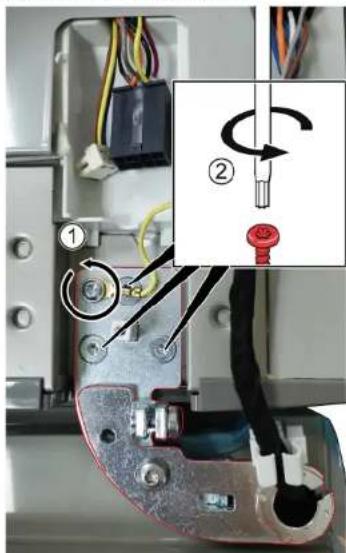

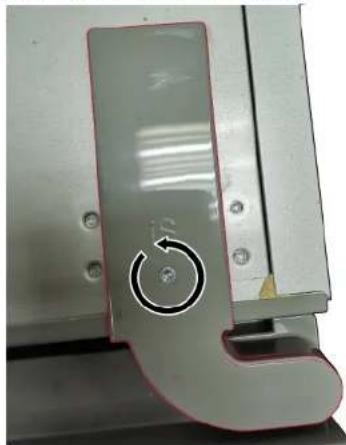

4.5 Αντικατάσταση μεντεσέδων δεξιάς πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.5.1 Αφαίρεση μεντεσέδων δεξιάς πόρτας

1. 1. Ξεβιδώστε τη βίδα.

2. Αφαιρέστε το κάλυμμα επάνω μεντεσέ.

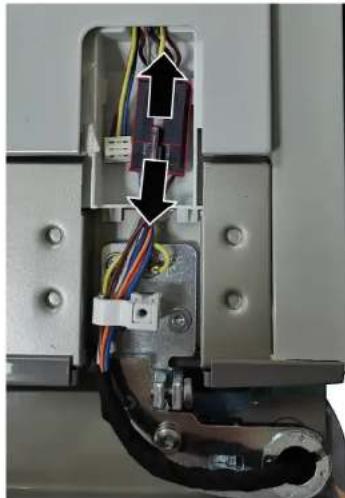

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πόρτας.

1. 1. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (1).

2. Ξεβιδώστε τρεις βίδες (2).

3. Αφαιρέστε τον επάνω μεντεσέ.

Ο επάνω μεντεσές έχει αφαιρεθεί.

1. Αφαιρέστε τη δεξιά πόρτα, μετακινώντας την προς τα επάνω.

2. 1. Ξεβιδώστε τρεις βίδες.

3. Αφαιρέστε τον κάτω μεντεσέ.

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεντεσέδων δεξιάς πόρτας

1. Εγκαταστήστε με την αντίθετη σειρά.
2. Ευθυγραμμίστε τις πόρτες των χώρων συντήρησης. Για λεπτομέρειες, βλέπε Οδηγίες χρήσης (AGA).

Επισκευή

4.6 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

To páφι πόρτας έχει αφαιρεθεί.

4.6.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

1. Ανασηκώστε το ράφι (1).
2. Αφαιρέστε το ράφι (2).

4.7.2 Τοποθέτηση ραφιού

	Μην καλύπτετε τα ανοίγματα αερισμού.
	Εισάγετε το ράφι προσεκτικά για να αποφύγετε τις γρατσουνιές στη συσκευή.
	Βεβαιωθείτε ότι τα άγκιστρα έχουν εισαχθεί πλήρως και το ράφι είναι σε οριζόντια θέση.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση ράβδου εξοπλισμού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση ράβδου εξοπλισμού

▶ Ανασηκώστε τη ράβδο εξοπλισμού.

Η ράβδος εξοπλισμού έχει αφαιρεθεί.

4.8.2 Τοποθέτηση ράβδου εξοπλισμού

	Ελέγξτε ότι τα άγκιστρα έχουν εισαχθεί πλήρως και ότι η ράβδος εξοπλισμού είναι σε οριζόντια θέση.
	Εισάγετε τη ράβδο εξοπλισμού προσεκτικά για να αποφύγετε τις γρατσουνιές στη συσκευή.
	Ελέγξτε ότι τα άγκιστρα έχουν εισαχθεί πλήρως και ότι η ράβδος εξοπλισμού είναι σε οριζόντια θέση.

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρόμενου συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρόμενου συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το δοχείο (1).
2. Σηκώστε το συρόμενο συρτάρι μπροστά και αφαιρέστε το (2).

To συρόμενο συρτάρι αφαιρέθηκε.

4.9.2 Τοποθέτηση συρόμενου συρταριού

1. Τραβήστε προς τα έξω ολόκληρες τις τηλεσκοπικές ράγες.
2. Τοποθετήστε το συρτάρι στις τηλεσκοπικές ράγες και στηρώξτε προς το εσωτερικό της συσκευής μέχρι να κουμπώσει.

Επισκευή

4.10 Αντικατάσταση σταθερού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

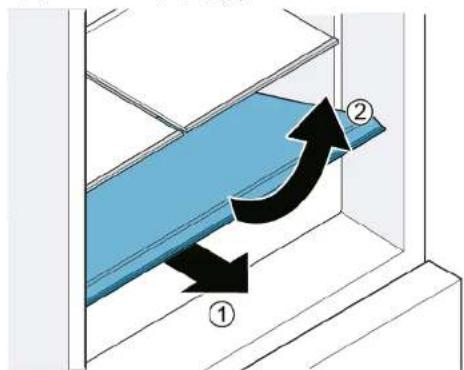

4.10.1 Αφαίρεση σταθερού ραφιού

1. Ανοίξτε το καλάθι.
2. 1. Σηκώστε το σταθερό ράφι μπροστά (1).
3. Αφαιρέστε το σταθερό ράφι (2).

To σταθερό ράφι αφαιρέθηκε.

4.10.2 Τοποθέτηση σταθερού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού cool-fresh

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Σηκώστε το συρτάρι μπροστά (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού cool-fresh

Κατά την εισαγωγή, ο οδηγός ράγας του δοχείου και του συρταριού πρέπει να ταιριάξουν.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (μικρό)

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (μικρό)

1. Τραβήξιτε προς τα έξω ολόκληρο το συρτάρι χώρου κατάψυξης.
2. 1. Τραβήξτε προς τα έξω ολόκληρο το δοχείο (1).

3. Σηκώστε το συρτάρι μπροστά (2).

To συρτάρι κατεψυγμένων τροφίμων (μικρό) έχει αφαιρεθεί.

4.12.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (μικρό)

1. Τραβήξιτε προς τα έξω ολόκληρες τις τηλεσκοπτικές ράγες.
2. Τοποθετήστε το καλάθι στις τηλεσκοπικές ράγες και σπρώξτε προς το εσωτερικό της συσκευής μέχρι να κουμπώσει.

Επισκευή

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (επίπεδο)

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

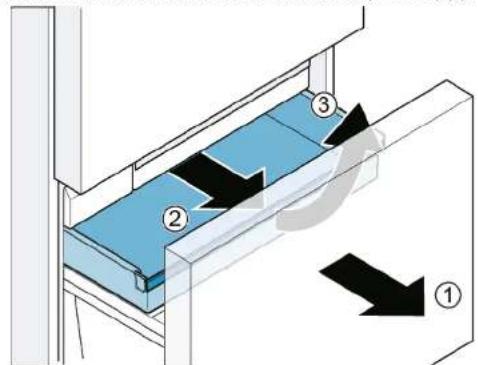

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (επίπεδο)

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι χώρου κατάψυξης (1).
2. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (επίπεδο) (2).
3. Σηκώστε το συρτάρι κατεψυγμένων τροφίμων (επίπεδο) (3).

To συρτάρι κατεψυγμένων τροφίμων (επίπεδο) έχει αφαιρεθεί.

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (επίπεδο)

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.14 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων (μεγάλο)

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

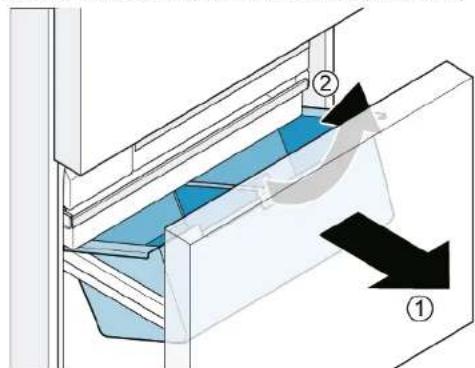

4.14.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων (μεγάλο)

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι χώρου κατάψυξης και αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (επίπεδο) (1).

2. Σηκώστε το συρτάρι κατεψυγμένων τροφίμων (μεγάλο) (2).

To συρτάρι κατεψυγμένων τροφίμων (μεγάλο) έχει αφαιρεθεί.

4.14.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων (μεγάλο)

1. Τραβήξιε προς τα έξω ολόκληρες τις τηλεσκοπικές ράγες.
2. Τοποθετήστε το καλάθι στις τηλεσκοπικές ράγες και στηρώξτε προς το εσωτερικό της συσκευής μέχρι να κουμπώσει.

Επισκευή

4.15 Αντικατάσταση συρταριού για παγάκια

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.15.1 Αφαίρεση συρταριού για παγάκια

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι χώρου κατάψυξης.
2. 1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (επίπεδο) μέχρι τέρμα (1).
3. Αφαιρέστε το δοχείο για παγάκια (2).

To συρτάρι για παγάκια αφαιρέθηκε.

4.15.2 Τοποθέτηση συρταριού για παγάκια

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.16 Αντικατάσταση λυχνιών LED

Ειδικά βοηθητικά μέσα:

1σιο κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Θάνατος από ηλεκτροπληξία
Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή
▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.16.1 Αφαίρεση επάνω λυχνίας LED χώρου συντήρησης

1. Δημιουργήστε ένα κενό με το δάκτυλό σας γύρω από το περίγραμμα της λυχνίας LED.

1. Εισάγετε το πλακέ κατσαβίδι στο κενό και αφαιρέστε την επάνω λυχνία LED προς την κατεύθυνση που υποδεικνύεται.

1. Αποσυνδέστε τον ακροδέκτη λυχνίας LED.

Η επάνω λυχνία LED του χώρου συντήρησης έχει αφαιρεθεί.

4.16.2 Αφαίρεση πλευρικής λυχνίας LED χώρου συντήρησης

1. Χρησιμοποιήστε Ισιο κατσαβίδι για να αφαιρέσετε τον επάνω συγκρατητή της πλευρικής λυχνίας.

1. Χρησιμοποιήστε Ισιο κατσαβίδι για να δημιουργήσετε κενό στη μία πλευρά του καλύμματος λυχνίας και το άλλο χέρι για να αφαιρέσετε το κάλυμμα.

1. Αφαιρέστε τη λεντοταινία με τον ίδιο τρόπο.

1. Αφαιρέστε τη λεντοταινία από την υποδοχή.

120 1218 120/16/04/1

Η πλευρική λυχνία LED του χώρου συντήρησης έχει αφαιρεθεί.

4.16.3 Αφαίρεση λυχνίας χώρου 0 °C

1. Αφαιρέστε το κάλυμμα της λυχνίας, εισάγοντας ίσιο κατσαβίδι στο κενό ανάμεσα στο κάλυμμα της λυχνίας και την πόρτα για να τα διαχωρίσετε.

1. Αποσυνδέστε τον ακροδέκτη λυχνίας.

1. 1. Απελευθερώστε το άγκιστρο (1).
2. Αφαιρέστε τη λυχνία (2).

Η λυχνία χώρου 0 °C έχει αφαιρεθεί.

4.16.4 Αφαίρεση λυχνιών πίσω τοιχώματος

Εξαιτίας της τεχνικής δομής, οι λυχνίες του πίσω τοιχώματος δεν μπορούν να αντικαταστηθούν ξεχωριστά. Οι λυχνίες περιλαμβάνονται στο σετ ανταλλακτικών του πίσω τοιχώματος.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Σελίδα 371 απτό 817

Προϋπόθεση:

Η θύρα είναι ανοιχτή.

√ Αφαιρούνται τα εσωτερικά εξαρτήματα του χώρου συντήρησης.

√ Αφαιρέθηκαν τα εσωτερικά εξαρτήματα του χώρου συντήρησης 0 °C.

1. 1. Κρατήστε το πίσω μέρος του καλύμματος ρύθμισης υγρασίας με ένα χέρι (1).
2. Απελευθερώστε το κάλυμμα με το άλλο χέρι (2).

1. Αφαιρέστε το δεύτερο κάλυμμα με τον ίδιο τρόπο.

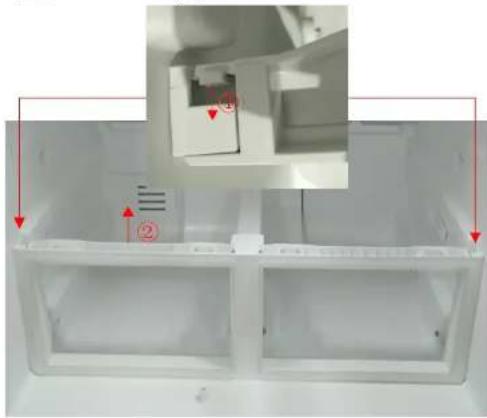

2. 1. Απελευθερώστε δύο κλιπ (1).
3. Τραβήξτε προς τα έξω κλιπ (2).

1. Τραβήξτε το κεντρικό διαχωριστικό προς τα έξω.

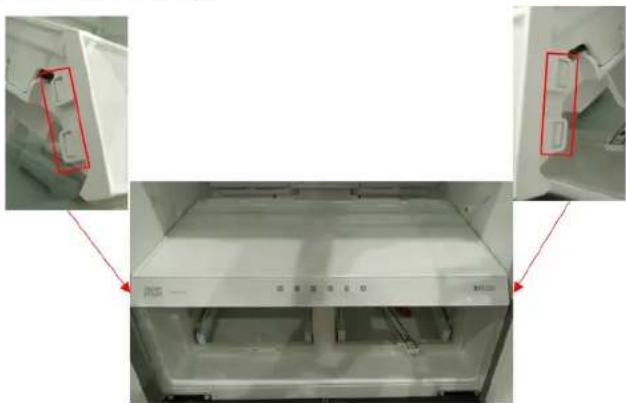

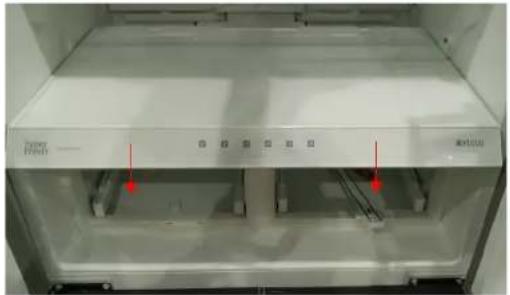

1. Απελευθερώστε τέσσερα κλιπ.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της μονάδας ένδειξης.

1. 1. Απελευθερώστε δύο κλιπ (1).

2. Αφαιρέστε το πλαίσιο (2).

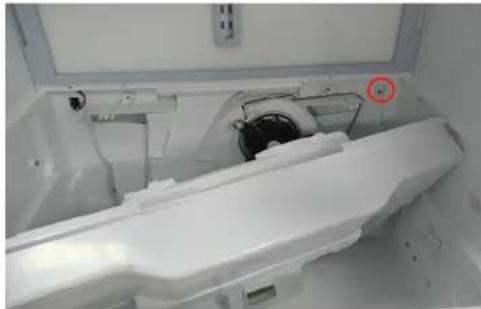

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Τραβήξτε τον μεσαίο πίνακα προς τα έξω (2).

1. Τραβήξτε το κάλυμμα του εξατμιστή του χώρου 0 °C προς τα έξω.

Κατά την απελευθέρωση του καλύμματος θα ακουστεί ήχος "κλικ".

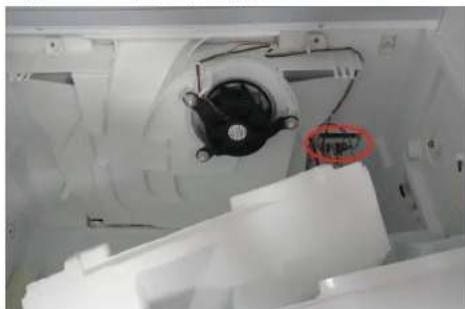

1. Αποσυνδεδεμένος αισθητήρας θερμοκρασίας χώρου 0 °C.

1. Αποσυνδέστε τις ηλεκτρικές συνδέσεις του μπροστινού συγκροτήματος καλυμμάτων του εξατμιστή του χώρου 0 °C.

Αφαιρέθηκε το μπροστινό συγκρότημα καλυμμάτων του εξατμιστή του χώρου 0 °C.

Επισκευή

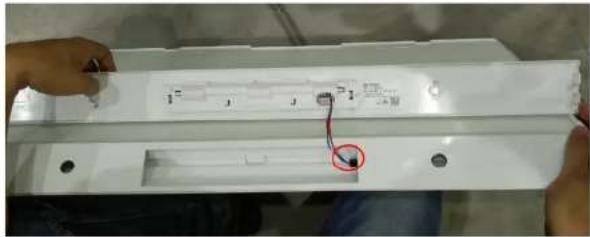

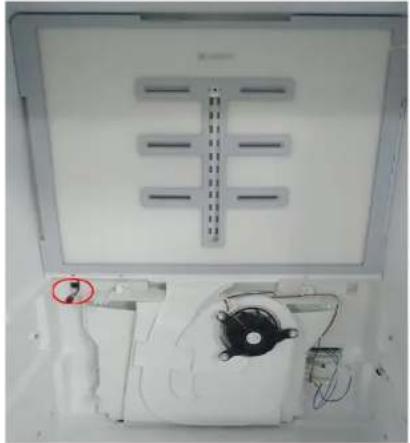

1. Αποσυνδέστε την ηλεκτρική σύνδεση των λυχνιών του πίσω τοιχώματος. 13. 1. Ξεβιδώστε δύο βίδες (1).

1. Τραβήξτε προς τα έξω το συγκρότημα του πίσω τοιχώματος (2).

1. Κόψτε την ταίνία και διαχωρίστε τον αγωγό αφρού από το μπροστινό κάλυμμα του χώρου του εξατμιστή 0 °C.

Αφαιρέθηκε το πίσω τοίχωμα με ενσωματωμένες λυχνίες.

4.16.5 Τοποθέτηση λυχνιών LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
