Popravak

4.7.1 Plaukta iznemšana 461

4.8.1 Piederumu stiena iznemšana 462

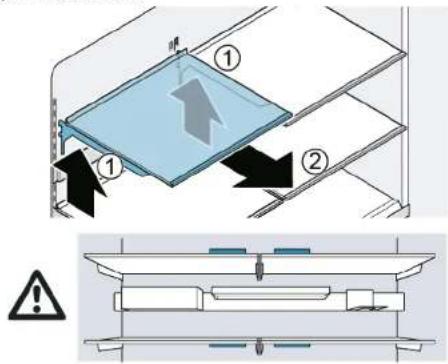

4.7.1 Plaukta iznemšana

1. Paceliet plauktu (1).
2. Iznemiet plauktu (2).

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 683

1.1 Pomembne informacije 683

1.1.1 Namen 683

1.2 Razlaga simbolov 683

1.2.1 Stopnje nevarnosti 683

1.2.2 Simboli za nevarnost....683

1.2.3 Struktura opozoril....684

1.2.4 Splošni simboli 684

Varnost....

2.1 Splošna varnostna navodila 685

2.1.1 Vsi gospodinjski aparati....685

Orodja in pripomočki....686

Popravilo 687

4.1 Zamenjava tesnila vrat....687

4.1.1 Odstranjevanje tesnila vrat 687

4.1.2 Namestitev tesnila vrat 687

4.2 Zamenjava ročaja vrat 690

4.2.1 Odstranjevanje ročaja vrat....690

4.2.2 Namestitev ročaja vrat....690

4.3 Zamenjava ročaja predala....691

4.3.1 Odstranjevanje ročaja predala 691

4.3.2 Namestitev ročaja predala 691

4.4.2 Namestitev levih tečajev vrat 694

4.5.2 Namestitev desnih tečajev vrat 697

4.6 Zamenjava vratnega predala.... 698

4.6.1 Odstranjevanje vratnega predala 698

4.6.2 Namestitev vratnega predala 698

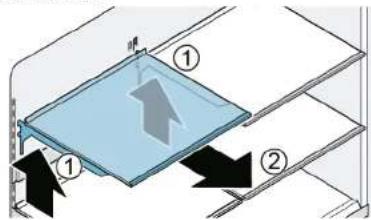

4.7 Zamenjava police 699

4.7.1 Odstranjevanje police 699

4.7.2 Namestitev police 699

4.8 Zamenjava vrstice z opremo....700

4.8.1 Odstranjevanje vrstice z opremo 700

4.8.2 Namestitev vrstice z opremo 700

4.9 Zamenjava izvlečnega predala.... 701

4.9.1 Odstranjevanje izvlečnega predala 701

4.9.2 Namestitev izvlečnega predala....701

4.10 Zamenjava fiksne police 702

4.10.1 Odstranjevanje fiksne police....702

4.10.2 Namestitev fiksne police 702

4.11 Zamenjava predala za podaljšanje svežine.... 703

4.11.1 Odstranjevanje predala za podaljšanje svežine 703

4.11.2 Namestitev predala za podaljšanje svežine 703

4.12 Zamenjava predala za zamrznjena živila (majhnega) 704

4.12.1 Odstranjevanje predala za zamrznjena živila (majhnega).... 704

4.12.2 Namestitev predala za zamrznjena živila (majhnega).... 704

4.13 Zamenjava predala za zamrznjena živila (ploščatega).... 705

4.13.1 Odstranjevanje predala za zamrznjena živila (ploščatega) 705

4.13.2 Namestitev predala za zamrznjena živila (ploščatega) 705

4.14 Zamenjava predala za zamrznjena živila (velikega).... 706

4.14.1 Odstranjevanje predala za zamrznjena živila (velikega) 706

4.14.2 Namestitev predala za zamrznjena živila (velikega) 706

4.15 Zamenjava posode za ledene kocke 707

4.15.1 Odstranjevanje posode za ledene kocke....707

4.15.2 Namestitev posode za ledene kocke....707

4.16 Zamenjava luči LED 708

4.16.1 Odstranjevanje zgornje lučke LED hladilne komore 708

4.16.2 Odstranjevanje stranske lučke hladilne komore 709

4.16.3 Odstranjevanje lučke predala 0 °C....710

4.16.4 Odstranjevanje luči na zadnji steni.... 711

4.16.5 Namestitev luči LED 715

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obrnite na našo servisno službo. Za škodo bomo odgovorni le, će ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

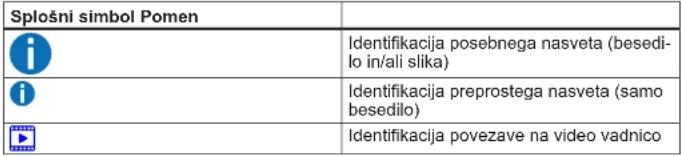

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Šestrobi ključ[00340820]	2,5 mm
Ploščati izvijač Steblo	2,4 mm x 0,4 mm x60 mm, v kompletu [00341820]
Ploščati izvijač Steblo	10 mm x 1,6 mm x200 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Šestrobi ključ 2,5 mm [00340820]

4.2.1 Odstranjevanje ročaja vrat

1. Odvijte vijaka (1).
2. Odstranite ročaj vrat (2).

1. Predhodno vgrajene vijake z zgornje in spodnje strani v smeri urinega kazalca privijte v ročaj.

Drugi ročaj vrat lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

1. Ročaj v navpični smeri namestite na predhodno vgrajene vijake. Luknje v ročaju morajo biti usmerjene navzgor in navzdol.

2021-09-30_9001640334 Avtorske pravice BSH Hausgeräte GmbH Stran 690 od 817

Popravilo

4.3 Zamenjava ročaja predala

Posebna orodja:

Šestrobi ključ 2,5 mm [00340820]

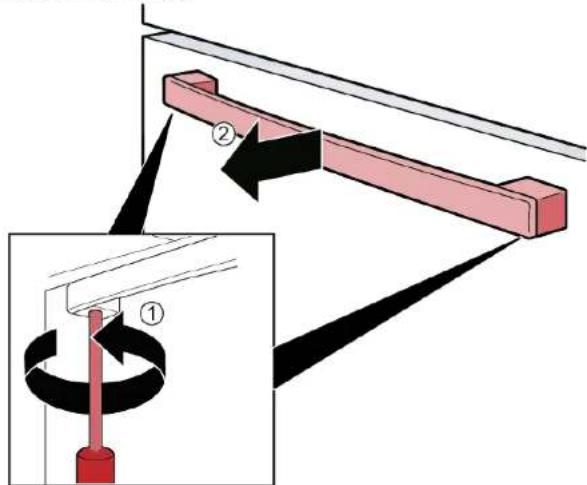

4.3.1 Odstranjevanje ročaja predala

1. Odvijte vijaka (1).
2. Odstranite ročaj predala (2).

4.3.2 Namestitev ročaja predala

1. Ročaj v vodoravni smeri vstavite na predhodno vgrajene vijake. Luknje v ročaju morajo biti usmerjene navzdol.

2. Predhodno vgrajene vijake s spodnje strani v smeri urinega kazalca privijte v ročaj.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

▶ Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

Popravilo

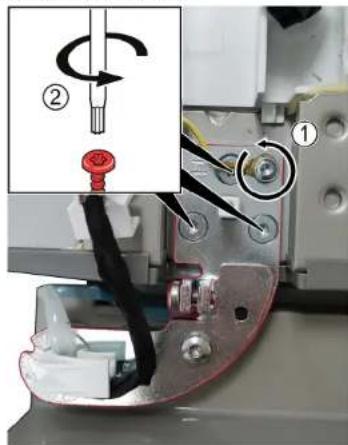

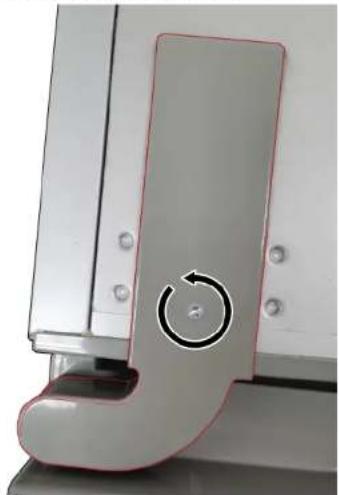

4.4.1 Odstranjevanje levih tečajev vrat

1. 1. Odvijte vijak.

2. Odstranite pokrovček zgornjega tečaja.

1. 1. Odvijte vijak za ozemljitev (1).

2. Odvijte tri vijake (2).

3. Odstranite zgornji tečaj.

Spodnji tečaj je odstranjen.

2021-09-30_9001640334 Avtorske pravice BSH Hausgeräte GmbH Stran 694 od 817

4.4.2 Namestitev levih tečajev vrat

1. Namestite v obratnem vrstnem redu.
2. Poravnajte vrata hladilne komore.

Za podrobnosti glejte navodila za uporabo (AGA).

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

Popravilo

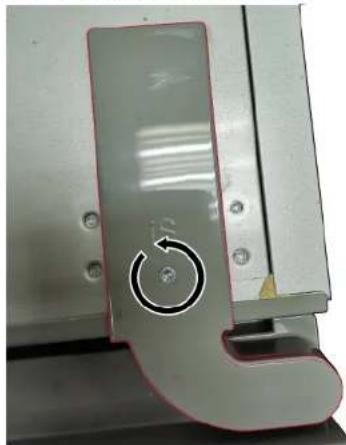

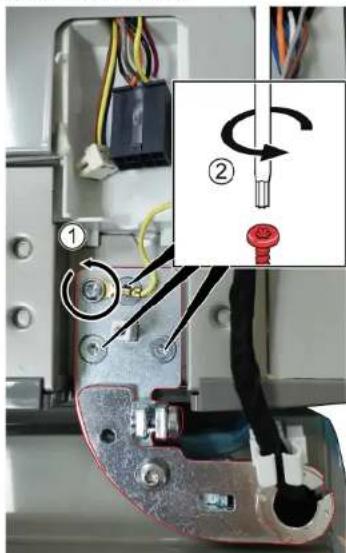

4.5.1 Odstranjevanje desnih tečajev vrat

1. 1. Odvijte vijak.

2. Odstranite pokrovček zgornjega tečaja.

1. 1. Odvijte vijak za ozemljitev (1).

2. Odvijte tri vijake (2).

3. Odstranite zgornji tečaj.

Spodnji tečaj je odstranjen.

4.5.2 Namestitev desnih tečajev vrat

1. Namestite v obratnem vrstnem redu.
2. Poravnajte vrata hladilne komore. Za podrobnosti glejte navodila za uporabo (AGA).

Popravilo

4.6 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

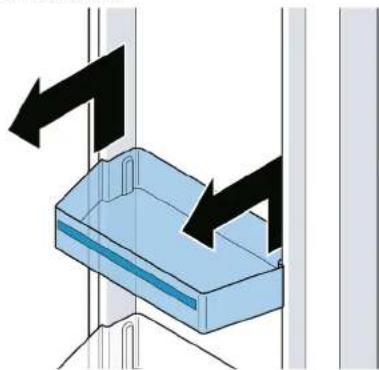

4.6.1 Odstranjevanje vratnega predala

Dvignite vratni predal.

4.6.2 Namestitev vratnega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

1. Dvignite polico (1).
2. Odstranite polico (2).

4.8.1 Odstranjevanje vrstice z opremo

Dvignite vrstico z opremo.

Vrstica z opremo je odstranjena.

4.8.2 Namestitev vrstice z opremo

	Prepričajte se, da so zatiči vsavljeni v celoti in da je vrstica z opremo v vodoravnem položaju.
	Previdno vstavite vrstico z opremo, da ne opraskate aparata.
	Prepričajte se, da so zatiči vsavljeni v celoti in da je vrstica z opremo v vodoravnem položaju.

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava izvlečnega predala

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje izvlečnega predala

1. Predal izvlecite do konca (1).
2. Izvlečni predal spredaj privzdignite in ga odstranite (2).

→ Izvlečni predal je odstranjen.

4.9.2 Namestitev izvlečnega predala

1. Teleskopska vodila izvlecite do konca.
2. Namestite predal na teleskopska vodila in ga potisnite v aparat, da se zaskoči.

Popravilo

4.10 Zamenjava fiksne police

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje fiksne police

1. Odprite predal.
2. 1. Dvignite polico spredaj (1).
3. Odstranite fiksno polico (2).

4.11 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje predala za podaljšanje svežine

▶ 1. Predal izvlecite do konca (1).
2. Dvignite predal spredaj (2).

Predal za podaljšanje svežine je odstranjen.

4.11.2 Namestitev predala za podaljšanje svežine

Med vstavljanjem se morata vodilo predala in predal ujemati.

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava predala za zamrznjena živila (majhnega)

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje predala za zamrznjena živila (majhnega)

1. Izvlecite predal zamrzovalnega dela do konca.
2. 1. Predal izvlecite do konca (1).

3. Dvignite predal spredaj (2).

4.12.2 Namestitev predala za zamrznjena živila (majhnega)

1. Teleskopska vodila izvlecite do konca.
2. Namestite predal na teleskopska vodila in ga potisnite v aparat, da se zaskoči.

Popravilo

4.13 Zamenjava predala za zamrznjena živila (ploščatega)

Zahteva:

Vrata so odprta.

4.13.1 Odstranjevanje predala za zamrznjena živila (ploščatega)

1. Izvlecite predal zamrzovalnega dela do konca (1).
2. Predal za zamrznjena živila (ploščat) izvlecite do konca (2).
3. Dvignite predal za zamrznjena živila (ploščat) (3).

→ Predal za zamrznjena živila (ploščat) je odstranjen.

4.13.2 Namestitev predala za zamrznjena živila (ploščatega)

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava predala za zamrznjena živila (velikega)

Zahteva:

Vrata so odprta.

4.14.1 Odstranjevanje predala za zamrznjena živila (velikega)

POZOR!

POŠKODBA OPREME!

- Ločilne stene nikdar ne odstranite s predala za zamrznjena živila.

1. Izvlecite predal zamrzovalnega dela do konca in odstranite predal za zamrznjena živila (ploščat) (1).

2. Dvignite predal za zamrznjena živila (velik) (2).

4.14.2 Namestitev predala za zamrznjena živila (velikega)

1. Teleskopska vodila izvlecite do konca.
2. Namestite predal na teleskopska vodila in ga potisnite v aparat, da se zaskoči.

Popravilo

4.15 Zamenjava posode za ledene kocke

Zahteva:

Vrata so odprta.

4.15.1 Odstranjevanje posode za ledene kocke

1. Izvlecite predal zamrzovalnega dela do konca.
2. 1. Predal za zamrznjena živila (ploščat) izvlecite, kolikor je mogoče (1).
3. Odstranite posodo za ledene kocke (2).

Posoda za ledene kocke je odstranjena.

4.15.2 Namestitev posode za ledene kocke

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava luči LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]
Nastavek Torx TX20 6,3 mm (1/4") [00340865]
Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

- Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara - Izključite aparate iz električnega omrežja vsaj 60 sekund pred za- četkom popravil.

Ostri robovil Ureznine ► Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.16.1 Odstranjevanje zgornje lučke LED hladilne komore

1. Ustvarite režo, tako da položite prst okrog roba lučke LED.

1. Vstavite ploščati izvijač v režo in odstranite zgornjo lučko LED v prikazani smeri.

Zgomja lučka LED hladilne komore je odstranjena.

1. Uporabite ploščati izvijač, da odstranite zgornje držalo stranske lučke.

1. Uporabite ploščati izvijač, da ustvarite režo na eni strani pokrova lučke in z drugo roko odstranite pokrov.

Stranska lučka hladilne komore je odstranjena.

4.16.3 Odstranjevanje lučke predala 0 °C

1. Odstranite pokrov lučke, tako da vstavite ploščati izvijač v režo med pokrovom lučke in vrata ter ju potegnite narazen.

2021-09-30_9001640334 Avtorske pravice BSH Hausgeräte GmbH Stran 710 od 817

Popravilo

1. 1. Sprostite zatič (1).

2. Odstranite lučko (2).

Zaradi tehnične zasnove luči na zadnji steni ni mogoče zamenjati ločeno. Luči so vključene v nadomestnem kompletu za zadnjo steno.

Zahteva:

Vrata so odprta.

2021-09-30_9001640334 Avtorske pravice BSH Hausgeräte GmbH Stran 711 od 817

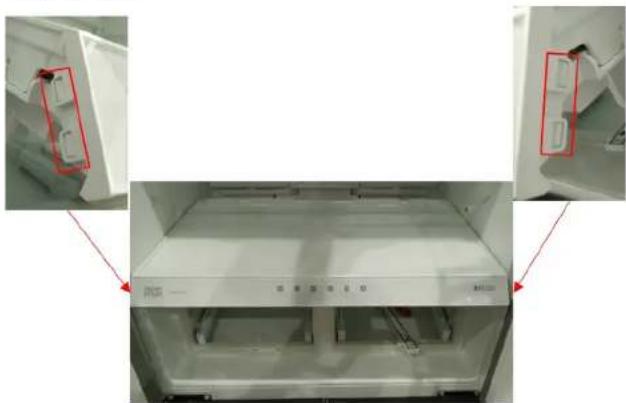

√ Notranji elementi hladilne komore so odstranjeni.

0 °C – notranji elementi so odstranjeni.

1. 1. Zadnji del pokrova za nastavljanje vlažnosti držite z eno roko (1).
2. Pokrov sprostite z drugo roko (2).

1. Sprostite štiri sponke.

1. Povlecite pokrov izparjevalnika komore 0 °C navzven.

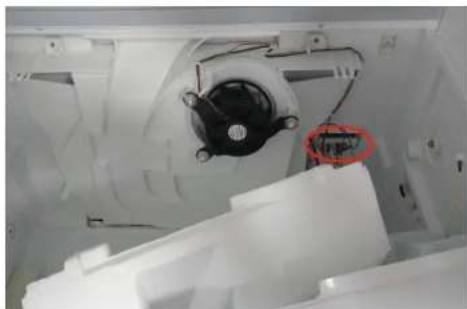

1. Odklopite električne priključke skupine sprednjega pokrova izparjevalnika komore 0 °C.

Skupina sprednjega pokrova izparjevalnika komore 0 °C je odstranjena.

Popravilo

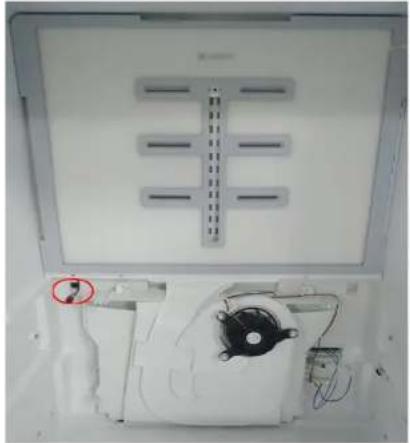

1. Odstranite električne priključke luči na zadnji steni. 13. 1. Odvijte vijaka (1).

1. Odlepite lepilni trak in ločite penasti kanal od sprednjega pokrova izparjevalnika komore 0 °C.

4.16.5 Namestitev luči LED

- Namestite v obratnem vrstnem redu.
