Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 377

1.1 Fontos tudnivalók 377

1.1.1 Cél 377

1.2 Szimbólummagyarázat 377

1.2.1 Veszélyességi szintek 377

1.2.2 Veszélyt jelző szimbólumok 377

1.2.3 A figyelmeztetések felépítése 378

1.2.4 Általános szimbólumok.... 378

Biztonság 379

2.1 Általános biztonsági utasítások.... 379

2.1.1 Összes háztartási készülék 379

Szerszámok és segédanyagok.... 380

Javítás 381

4.1 A gumitömítés cseréje 381

4.1.1 A gumitömítés eltávolítása.... 381

4.1.2 A gumitömítés beszerelése.... 381

4.2 A fogantyú cseréje.... 384

4.2.1 A fogantyú eltávolítása 384

4.2.2 A fogantyú felszerelése 384

4.3 A fiók fogantyújának cseréje.... 385

4.3.1 A fiók fogantyújának eltávolítása.... 385

4.3.2 A fiók fogantyújának felhelyezése 385

4.4 A bal oldali ajtózsanér cseréje 386

4.4.1 A bal oldali ajtózsanér eltávolítása 387

4.4.2 A bal oldali ajtózsanér felszerelése 388

4.5 A jobb oldali ajtózsanér cseréje 389

4.5.1 A jobb oldali ajtózsanér eltávolítása 390

4.5.2 A jobb oldali ajtózsanér felszerelése.... 391

4.6 Az ajtópolc cseréje 392

4.6.1 Az ajtópolc eltávolítása.... 392

4.6.2 Az ajtópolc felhelyezése 392

4.7 A polc cseréje 393

4.7.1 A polc eltávolítása.... 393

4.7.2 A polc beszerelése.... 393

4.8 Rekesztartó cseréje 394

4.8.1 Rekesztartó eltávolítása.... 394

4.8.2 Rekesztartó behelyezése.... 394

4.9 A kihúzható tároló cseréje 395

4.9.1 A kihúzható tároló eltávolítása.... 395

4.9.2 A kihúzható tároló behelyezése.... 395

4.10 Fix polc cseréje.... 396

4.10.1 Fix polc eltávolítása 396

4.10.2 Fix polc beszerelése.... 396

4.11 A frissentartó rekesz cseréje.... 397

4.11.1 A frissentartó rekesz eltávolítása 397

4.11.2 A frissentartó rekesz behelyezése 397

4.12 Kis méretű fagyasztódoboz cseréje.... 398

4.12.1 Kis méretű fagyasztódoboz eltávolítása 398

4.12.2 Kis méretű fagyasztódoboz behelyezése 398

4.13 Lapos fagyasztódoboz cseréje.... 399

4.13.1 Lapos fagyasztódoboz eltávolítása 399

4.13.2 Lapos fagyaszlódoboz behelyezése 399

4.14 Nagy méretű fagyasztódoboz cseréje.... 400

4.14.1 Nagy méretű fagyasztódoboz eltávolítása 400

4.14.2 Nagy méretű fagyasztódoboz behelyezése 400

4.15 A jegkockatartály cseréje.... 401

4.15.1 A jégkockatartály eltávolítása 401

4.15.2 A jégkockatartály behelyezése 401

4.16 A LED-es égő cseréje 402

4.16.1 A hütörekesz felső LED lámpájának eltávolítása.... 402

4.16.2 A hütörekesz oldalsó LED lámpájának eltávolítása 403

4.16.3 A 0 °C-os tárolórekesz lámpájának eltávolítása 404

4.16.4 A hátsó fali lámpa eltávolítása 405

4.16.5 LED-es égők beszerelése 409

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Hatszögletű cső-kulcs[00340820]	2,5 mm
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x60 mm, a 00341820 számű[készletben]
Laposfejű csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömitést apránként a barázdába.

Beszerelte a gumitömitést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

Hatszögletű csökulcs 2,5 mm [00340820]

4.2.1 A fogantyú eltávolítása

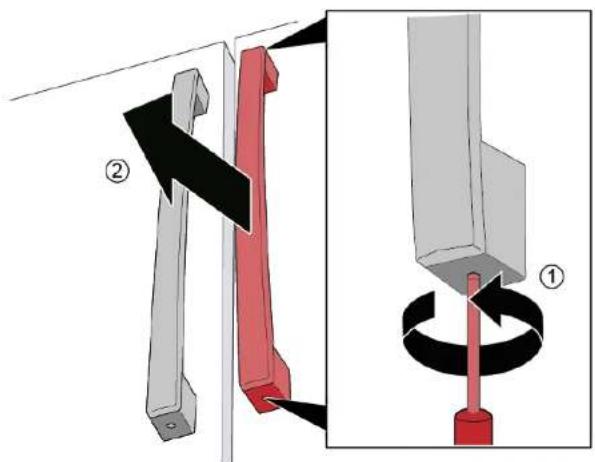

1. Csavarja ki a két csavart (1).
2. Távolítsa el a fogantyút (2).

1. Csavarja be az előre behelyezett csavarokat az óramutató járásával egyező irányban a fogantyú alsó és felső csavarhelyébe.

Eltávolította a fogantyút.

A második fogantyú eltávolítása ugyanígy történik.

4.2.2 A fogantyú felszerelése

1. Helyezze fel függölegesen a fogantyút az előre behelyezett csavarokra. A fogantyú csavarhelyeinek felfelé, ill. lefelé kell nézniük.

4.3 A fiók fogantyújának cseréje

Különleges eszközök

Hatszögletű csökulcs 2,5 mm [00340820]

4.3.1 A fiók fogantyújának eltávolítása

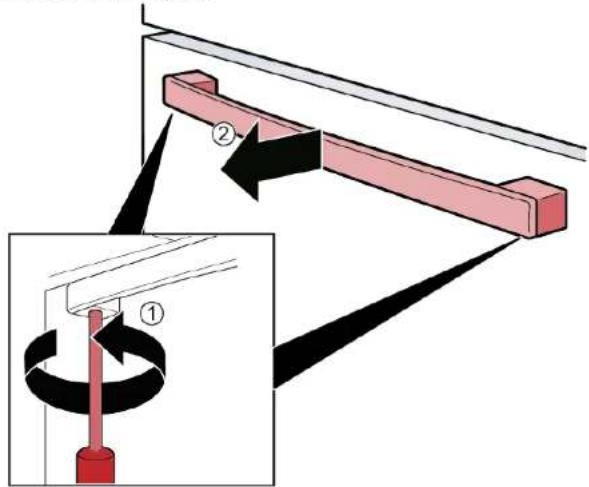

1. Csavarja ki a két csavart (1).
2. Emelje le a fiók fogantyúját (2).

→ Eltávolította a fiók fogantyúját.

4.3.2 A fiók fogantyújának felhelyezése

1. Helyezze fel vízszintesen a fogantyút az előre behelyezett csavarokra. A fogantyú csavarhelyeinek lefelé kell nézniük.

2. Csavarja be az előre behelyezett csavarokat az óramutató járásával egyező irányban a fogantyú csavarhelyébe.

Javítás

4.4 A bal oldali ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
▶ A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

▶ Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

Javítás

4.4.1 A bal oldali ajtózsanér eltávolítása

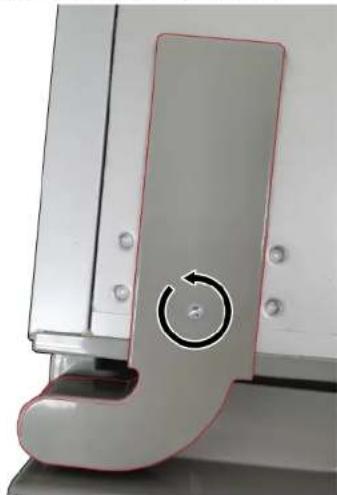

1. 1. Csavaria ki a csavart.

2. Távolítsa el a felső zsanér burkolatát.

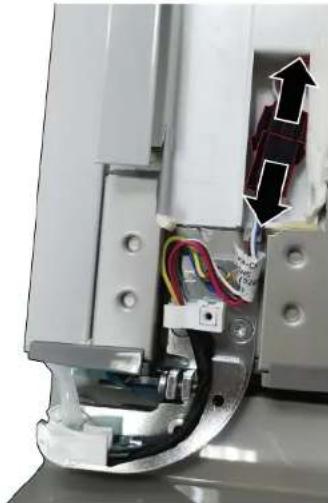

1. Válassza le az elektromos csatlakozást.

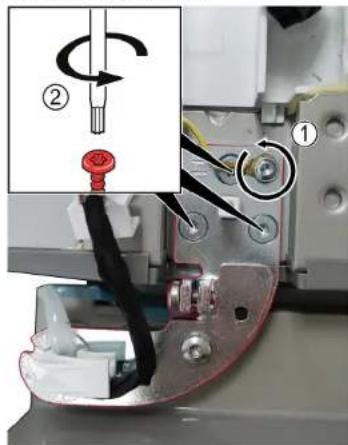

1. 1. Csavarja ki a földelő csatlakozás csavarját (1).

2. Csavarja ki a három csavart (2).

3. Távolítsa el a felső zsanért.

→ Eltávolította a felső zsanért.

1. Emelje le a bal oldali ajtót.
2. 1. Csavarja ki a három csavart.

3. Távolítsa el az alsó zsanért.

→ Eltávolította az alsó zsanért.

4.4.2 A bal oldali ajtózsanér felszerelése

1. Az elhelyezést fordított sorrendben végezze.
2. Szintezze ki a hűtőrekeszek ajtaját. További információ a használati útmutatóban (AGA) található.

Javítás

4.5 A jobb oldali ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
▶ A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

▶ Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 A jobb oldali ajtózsanér eltávolítása

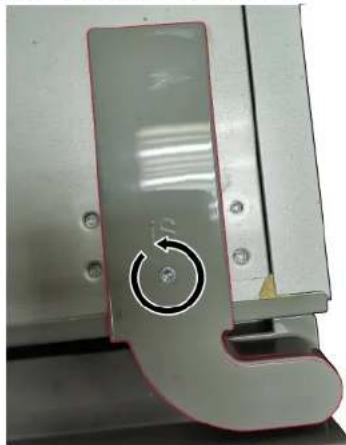

1. 1. Csavaria ki a csavart.

2. Távolítsa el a felső zsanér burkolatát.

1. Válassza le az elektromos csatlakozást.

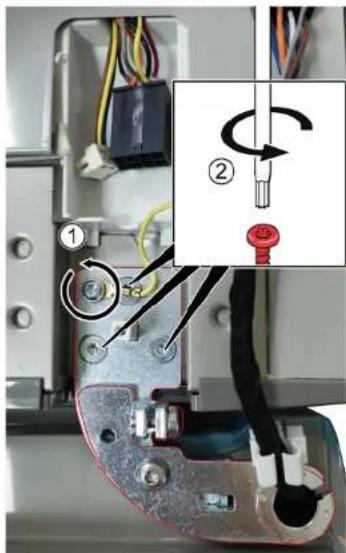

1. 1. Csavarja ki a földelő csatlakozás csavarját (1).

2. Csavarja ki a három csavart (2).

3. Távolítsa el a felső zsanért.

Eltávolította a felső zsanért.

1. Emelje le a jobb oldali ajtót.

2. 1. Csavarja ki a három csavart.
3. Távolítsa el az alsó zsanér

Eltávolította az alsó zsanért.

4.5.2 A jobb oldali ajtózsanér felszerelése

1. Az elhelyezést fordított sorrendben végezze.
2. Szintezze ki a hütörekeszek ajtaját. További információ a használati útmutatóban (AGA) található.

Javítás

4.6 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 Az ajtópolc eltávolítása

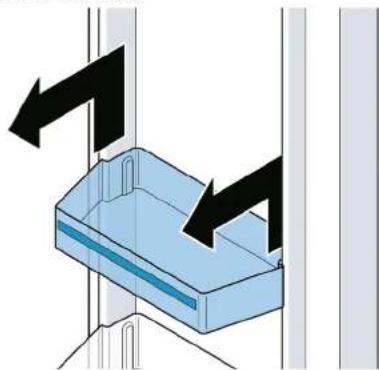

Emelje fel az ajtópolcot.

- Eltávolította az ajtópolcot.

4.6.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A polc eltávolítása

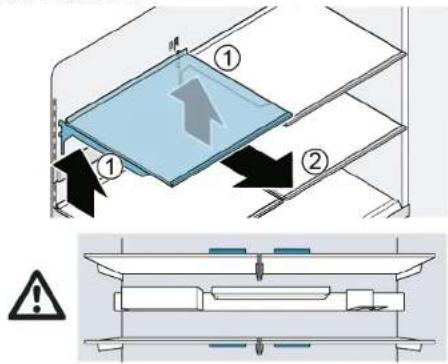

▶ 1. Emelje fel a polcot (1). 2. Vegye ki a polcot (2).

Eltávolította a polcot.

4.7.2 A polc beszerelése

	Ne takarja le a szellőzönyllásokat.
	Óvatosan helyezze be a polcot, ne karcolja meg vele az eszközt.
	Győződjön meg arról, hogy a kampók a helyükre kerültek és a polc víz-szintesen áll.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Rekesztartó cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Rekesztartó eltávolítása

Emelje meg a rekesztartót.

Eltávolította a rekesztartót.

4.8.2 Rekesztartó behelyezése

	Győződjön meg arról, hogy a kampók a helyükre kerültek és a rekesztartó vízszintesen áll.
	Óvatosan helyezze be a rekesztartót, ne karcolja meg vele az eszközt.
	Győződjön meg arról, hogy a kampók a helyükre kerültek és a rekesztartó vízszintesen áll.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a tárolót (1).
2. Emelje fel elöl a tárolót, és emelje ki (2).

Eltávolította a kihúzható tárolót.

4.9.2 A kihúzható tároló behelyezése

1. Húzza ki teljesen a teleszkópos tartósineket.
2. Helyezze a tárolót a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás

4.10 Fix polc cseréje

Követelmény:

Az ajtó nyitva van

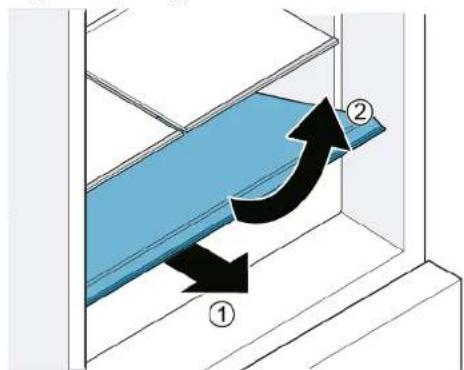

4.10.1 Fix polc eltávolítása

1. Nyissa ki a fedelet.
2. 1. Emelje meg a fix polc elülső részét (1).
3. Vegye ki a fix polcot (2).

Eltávolította a fix polcot.

4.10.2 Fix polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

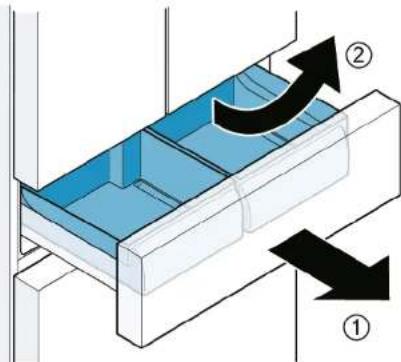

4.11.1 A frissentartó rekesz eltávolítása

1. Húzza ki teljesen a fiókot (1).
2. Maga felé húzva emelje ki a tárolót (2).

- Eltávolította a frissentartó rekeszt.

4.11.2 A frissentartó rekesz behelyezése

Behelyezéskor a rekesz és a fiók vezetősínjének illeszkednie kell.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 Kis méretű fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

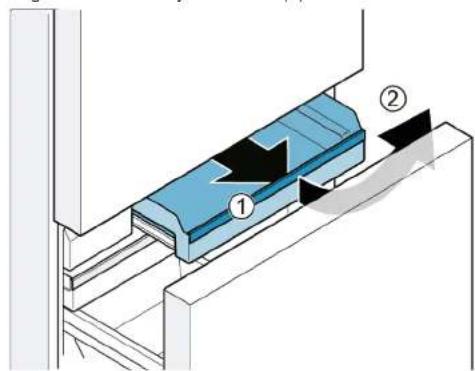

4.12.1 Kis méretű fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztórekesz fiókját.
2. 1. Húzza ki teljesen a tárolót (1).

3. Maga felé húzva emelje ki a tárolót (2).

Eltávolította a kis méretű fagyasztódobozt.

4.12.2 Kis méretű fagyasztódoboz behelyezése

1. Húzza ki teljesen a teleszkópos tartósíneket.
2. Helyezze a fiókot a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás

4.13 Lapos fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.13.1 Lapos fagyasztódoboz eltávolítása

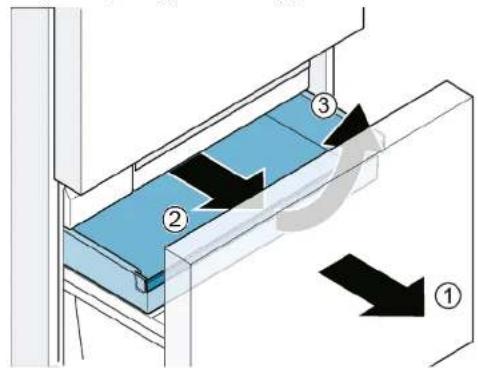

1. Húzza ki teljesen a fagyasztórekesz fiókját (1).
2. Húzza ki teljesen a lapos fagyasztódobozt (2).
3. Emelje ki a lapos fagyasztódobozt (3).

→ Eltávolította a lapos fagyasztódobozt.

4.13.2 Lapos fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.14 Nagy méretű fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.14.1 Nagy méretű fagyasztódoboz eltávolítása

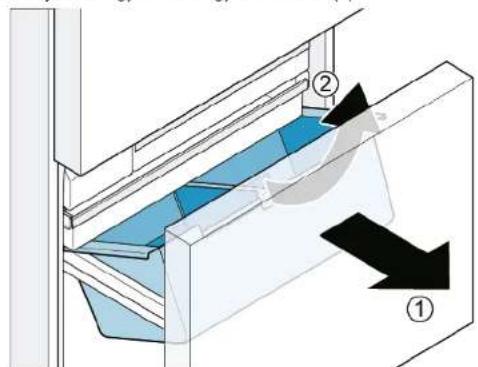

FIGYELEM! KÉSZÜLÉK SÉRÜLÉSE!

- Soha ne távolítsa el a fagyasztódoboz választófalát.

1. Húzza ki teljesen a fagyasztórekesz fiókját, és távolítsa el a lapos fagyasztó-dobozt (1).

2. Emelje ki a nagy méretű fagyasztódobozt (2).

Eltávolította a nagy méretű fagyasztódobozt.

4.14.2 Nagy méretű fagyasztódoboz behelyezése

1. Húzza ki teljesen a teleszkópos tartósíneket.
2. Helyezze a fiókot a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás

4.15 A jégkockatartály cseréje

Követelmény:

Az ajtó nyitva van

4.15.1 A jégkockatartály eltávolítása

1. Húzza ki teljesen a fagyasztórekesz fiókját.
2. 1. Húzza ki a lapos fagyasztódobozt, amennyire csak tudja (1).
3. Vegye ki a jégkockatartályt (2).

Eltávolította a jégkockatartályt.

4.15.2 A jégkockatartály behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.16 A LED-es égő cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a 00341820 számú [készletben]
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfejü csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javíthatja meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélekl

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.16.1 A hütörekesz felső LED lámpájának eltávolítása

1. Az ujjával piszkálja ki a LED lámpa peremét.

1. Lapos fejú csavarhúzóval pattintsa le a felső LED lámpát a képen látható módon.

1. Válassza le a LED égőt a csatlakozóról.

Eltávolította a hűtőrekesz felső LED lámpáját.

4.16.2 A hütörekesz oldalsó LED lámpájának eltávolítása

1. Lapos fejü csavarhúzóval távolítsa el az oldalsó lámpa felső tartóját.

1. Lapos fejü csavarhúzóval pattintsa le a lámpabura egyik oldalát, majd a kezével vegye le a burát.

1. Távolítsa el ugyanígy a LED szalagot.

1. Húzza ki a LED szalagot a csatlakozóból.

3010484941 P10

Eltávolította a hűtőrekesz oldalsó LED lámpáját.

4.16.3 A 0 °C-os tárolórekesz lámpájának eltávolítása

1. Helyezze a lapos fejü csavarhúzó fejét a lámpabura és az ajtó közötti résbe, és pattintsa le a lámpaburát.

1. Válassza le az égőt a csatlakozóról.

1. 1. Akassza le a horogról (1).
2. Távolítsa el a lámpát (2)

→ Eltávolította 0 °C-os tárolórekesz lámpáját.

型号: 100000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 1000000000000000 型号: 1000000000000000 型号: 100000000000000 型号: 1256788888888888888888888888888888888888888888888888888888888888888888888888888888 型号: 1256788888888888888888888888888888888 型号: 125679333333333333333333333333333333333333333333333333333333333333333333 型号: 12567946666666666666666666666666666666666666666666666666666666666666666666666666666 型号: 12567959999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 型号: 12567122222222222222222222222222222222222222222222222222222222222222222222 型号: 12567144444444444444444444444444444444444444444444444444444444444 型号: 12567157777777777777777777777777777777777777777777777777777777777777777 型号: 125671711111111111111111111111111111111111111111111111111 型号: 1256717555555555555555555555555555555555555555555555555555555555555555 型号: 1256717999999999999999999999999999999999999999999999 型号: 1256720444444444444444444444444444444444444 型号: 12567217777777777777777777777777777777777777 型号: 1256723111111111111111111111111111111111 型号: 12567235333333333333333333333333333333333 型号: 125672385555555555555555555555555555 型号: 12567242788888888888888888888888888 型号: 12567246 型号: 1256724 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 125672 型号: 12567 型号: 12567 型号: 12567 型号: 12567 型号: 1256 型号: 1256 型号: 1256 型号: 1256 型号: 1256 型号: 12 型号: 12 型号: 12

4.16.4 A hátsó fali lámpa eltávolítása

Az eszköz műszaki szerkezete miatt a hátsó fali lámpa nem cserélhető ki külön. A hátsó fal pótkészlete tartalmazza a lámpát is.

Követelmény:

Az ajtó nyitva van.

√ Eltávolította a hütörekesz belső boritását.

√ Eltávolította a 0 °C-os rekesz belső borítását.

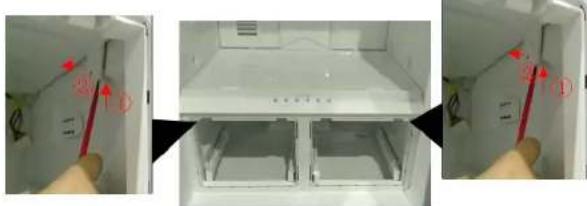

1. 1. Egyik kezével fogja meg a páraszabályozó fedlapját (1).
2. A másikkal oldja ki a fedlapot (2).

1. A második fedlap eltávolítása ugyanígy történik.

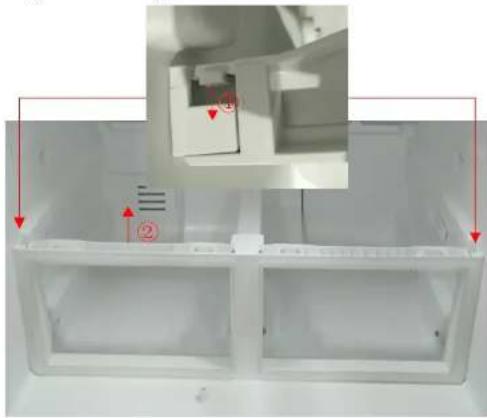

2. 1. Oldja ki mindkét kapcsot (1).

3. Húzza ki a kapcsokat (2).

1. Húzza ki a középső elválasztóelemet.

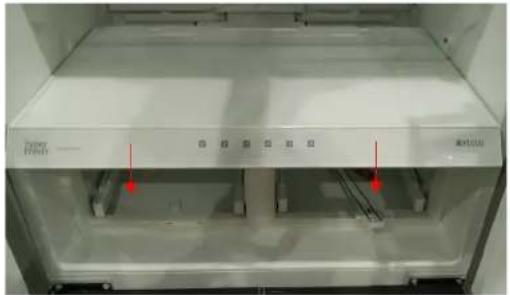

1. Oldja ki mind a négy kapcsot.

1. Válassza le a kijelzőmodul elektromos csatlakozását.

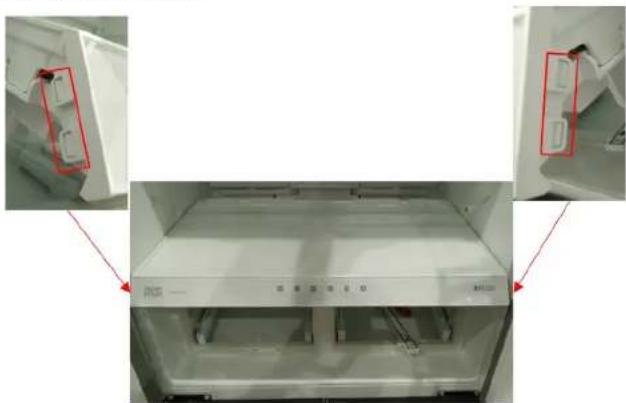

1. 1. Oldja ki mindkét kapcsot (1).

2. Vegye ki a keretet (2).

1. 1. Csavarja ki mindkét csavart (1).
2. Húzza ki a középső táblát (2).

1. Húzza ki a 0 °C-os rekesz párologtatófedelét.

Egy kattanás jelzi a fedél kioldását.

1. Leválasztotta a 0 °C 7-os rekesz hőmérséklet-érzékelőjét.

1. Válassza le a 0 °C□-os rekesz párologtató fedlapegységének elektromos csatlakozóit.

Távolítsa el a 0 °C- os rekesz párologtató fedlapegységét.

Javítás

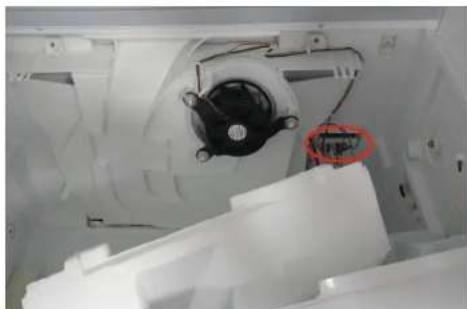

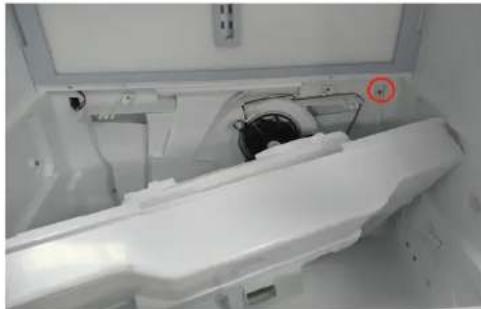

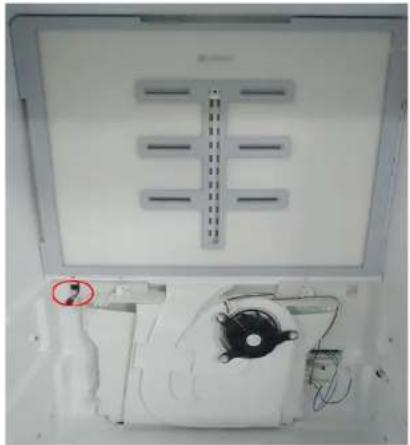

1. Válassza le a hátsó fali lámpák elektromos csatlakozását. 13. 1. Csavarja ki mindkét csavart (1).

1. Húzza ki a hátsó fali egységet (2).

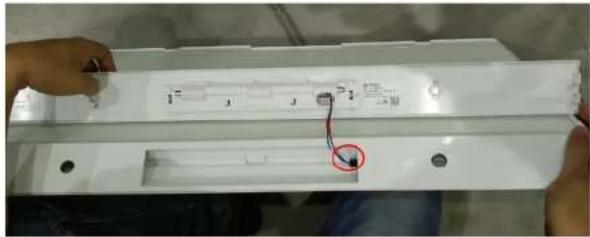

1. Tépje le a ragasztót, és válassza le a habszivacs csatornát a 0 °C-os rekesz páro-logtatójának előlapjáról.

Eltávolította a hátsó lapot a beépített lámpával együtt.

4.16.5 LED-es égők beszerelése

- Az elhelyezést fordított sorrendben végezze.
