KF96DAXEA - Réfrigérateur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur combiné, classe énergétique A++
Capacité totale	Réfrigérateur : 350 L, Congélateur : 100 L
Dimensions	Hauteur : 186 cm, Largeur : 60 cm, Profondeur : 65 cm
Système de froid	Froid ventilé No Frost
Fonctionnalités supplémentaires	Écran LED, contrôle de la température, alarme de porte ouverte
Utilisation	Réglage de la température via un panneau de contrôle numérique
Entretien	Pas de dégivrage nécessaire grâce au système No Frost
Consommation énergétique	Consommation annuelle : 250 kWh
Sécurité	Verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - KF96DAXEA SIEMENS

Le réfrigérateur ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température appropriée.

Il y a de l'eau qui s'accumule à l'intérieur du réfrigérateur, que faire ?

Vérifiez que le drain de dégivrage n'est pas obstrué. Nettoyez-le si nécessaire. Assurez-vous également que les portes ferment correctement.

Le réfrigérateur fait un bruit anormal, que dois-je vérifier ?

Assurez-vous que le réfrigérateur est de niveau et qu'il n'est pas en contact avec d'autres objets. Les bruits peuvent également provenir du compresseur ou des ventilateurs.

La température dans le réfrigérateur est trop élevée, que faire ?

Vérifiez que le thermostat est réglé correctement. Assurez-vous que les bouches d'aération ne sont pas obstruées et que la circulation de l'air est adéquate.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits abrasifs.

Comment régler le thermostat du réfrigérateur ?

Accédez au panneau de contrôle et utilisez les boutons pour ajuster la température. Consultez le manuel pour les réglages recommandés.

Les lumières ne s'allument pas lorsque j'ouvre la porte, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que le contact de porte fonctionne correctement.

Le réfrigérateur émet une odeur désagréable, que faire ?

Videz le réfrigérateur et nettoyez-le en profondeur. Vérifiez les aliments périmés et éliminez-les. Utilisez un désodorisant spécifique si nécessaire.

Pourquoi le congélateur gèle trop ?

Vérifiez si la porte du congélateur est bien fermée. Un thermostat mal réglé ou un problème avec le joint de porte peut également être en cause.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et laissez la glace fondre naturellement. Utilisez un récipient pour récupérer l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour gratter la glace.

MODE D'EMPLOI KF96DAXEA SIEMENS

i Over dit document.... 139

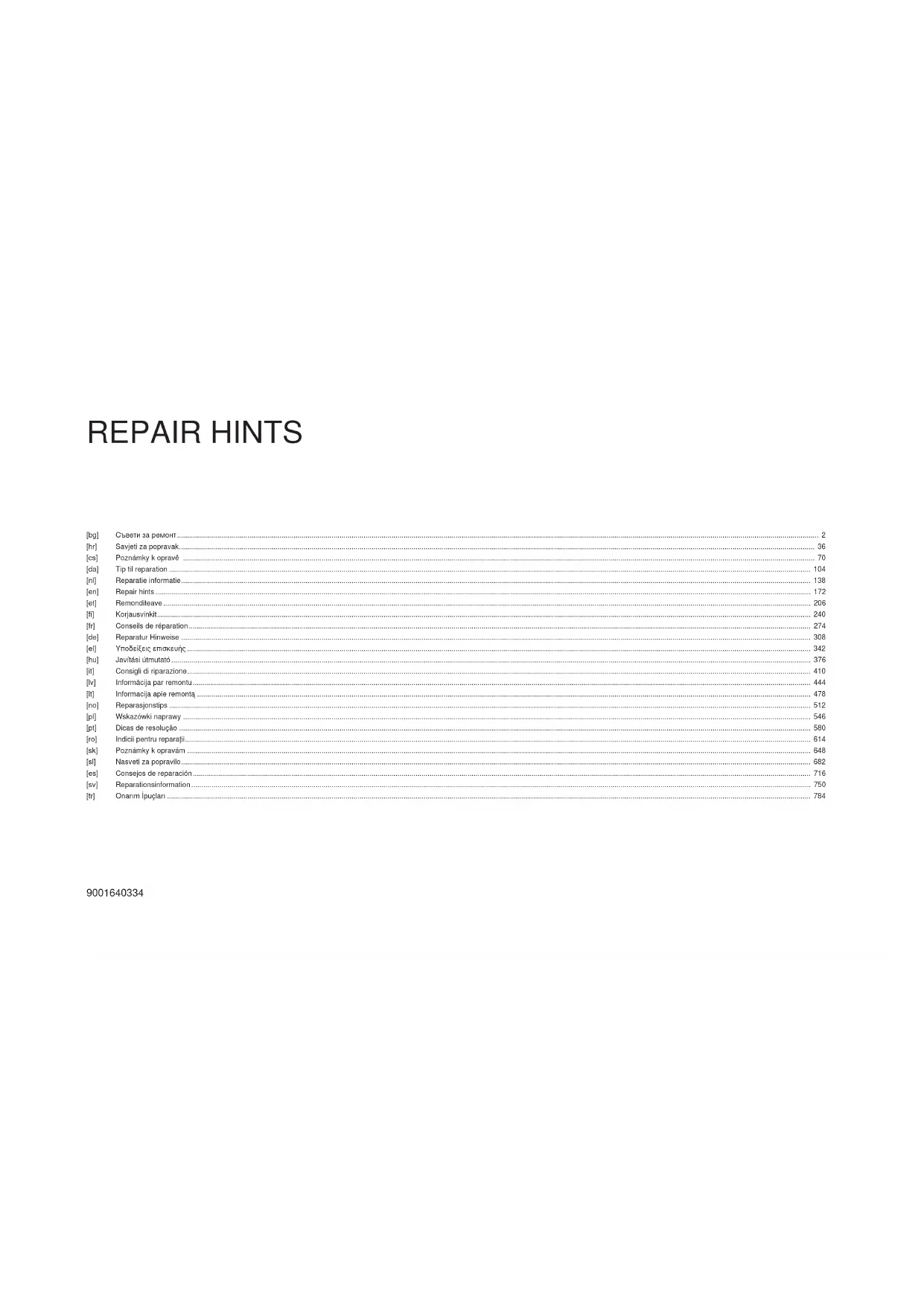

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 275

1.1 Informations importantes.... 275

1.1.1 Objectif 275

1.2 Explication des symboles.... 275

1.2.1 Niveaux de risque 275

1.2.2 Symboles de danger 275

1.2.3 Structure des indications d'avertissement 276

1.2.4 Symboles généraux 276

Sécurité...... 277

2.1 Consignes de sécurité générales.... 277

2.1.1 Tous les appareils électroménagers.... 277

Outils et aides.... 278

Réparation 279

4.1 Remplacer le joint de porte 279

4.1.1 Retirer le joint de porte 279

4.1.2 Monter le joint de porte.... 279

4.2 Remplacer la poignée de porte.... 282

4.2.1 Retirer la poignée de porte 282

4.2.2 Monter la poignée de porte.... 282

4.3 Changer la poignée du bac 283

4.3.1 Retirer la poignée du bac.... 283

4.3.2 Monter la poignée du bac 283

4.4 Remplacer les charnières de la porte de gauche 284

4.4.1 Retirer les charnières de la porte de gauche.... 285

4.4.2 Monter les charnières de la porte de gauche 286

4.5 Remplacer les charnières de la porte de droite.... 287

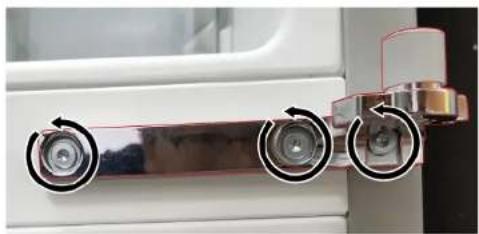

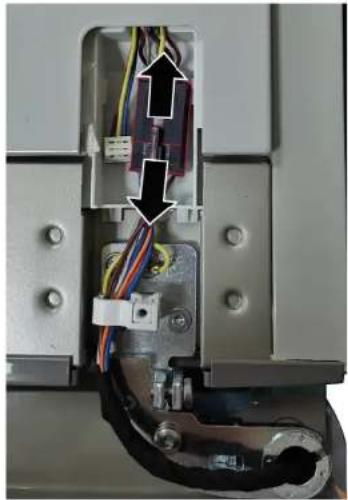

4.5.1 Retirer les charnières de la porte de droite 288

4.5.2 Monter les charnières de la porte de droite 289

4.6 Remplacer l'étagère de la porte.... 290

4.6.1 Retirer l'étagère de la porte 290

4.6.2 Monter l'étagère de la porte 290

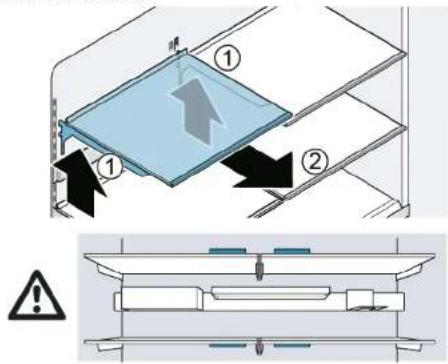

4.7 Remplacer la tablette.... 291

4.7.1 Retirer la tablette....291

4.7.2 Monter la tablette 291

4.8 Remplacer la barre d'équipement 292

4.8.1 Retirer la barre d'équipement 292

4.8.2 Monter la barre d'équipement.... 292

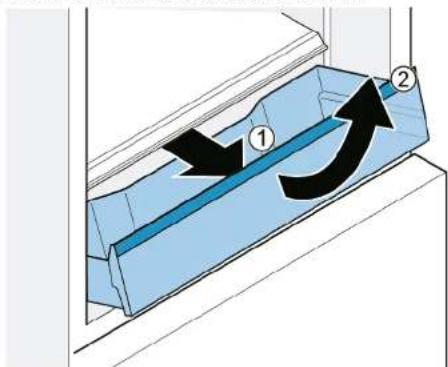

4.9 Remplacer le bac-tiroir 293

4.9.1 Retirer le bac-tiroir.... 293

4.9.2 Monter le bac-tiroir.... 293

4.10 Remplacer la tablette fixe 294

4.10.1 Retirer la tablette fixe.... 294

4.10.2 Monter la tablette fixe 294

4.11 Remplacer le bac cool-fresh 295

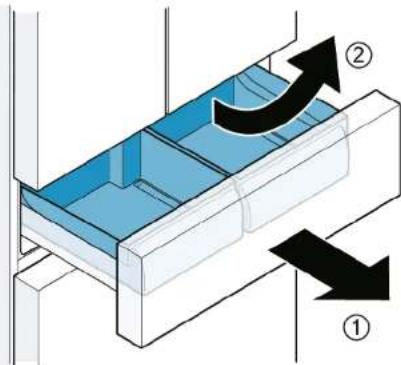

4.11.1 Retirer le bac cool-fresh.... 295

4.11.2 Monter le bac cool-fresh 295

4.12 Remplacer le bac d'aliments congelés (petit) 296

4.12.1 Retirer le bac d'aliments congelés (petit).... 296

4.12.2 Monter le bac d'aliments congelés (petit) 296

4.13 Remplacer le bac d'aliments congelés (plat) 297

4.13.1 Retirer le bac d'aliments congelés (plat).... 297

4.13.2 Monter le bac d'aliments congelés (plat) 297

4.14 Remplacer le bac d'aliments congelés (large) 298

4.14.1 Retirer le bac d'aliments congelés (large).... 298

4.14.2 Monter le bac d'aliments congelés (large) 298

4.15 Remplacer le bac à glaçons.... 299

4.15.1 Retirer le bac à glaçons 299

4.15.2 Monter le bac à glaçons.... 299

4.16 Remplacer les lampes LED 300

4.16.1 Retirer la lampe supérieure du compartiment réfrigérateur 300

4.16.2 Retirer la lampe latérale du compartiment réfrigérateur.... 301

4.16.3 Retirer la lampe du compartiment 0 °C 302

4.16.4 Retrait des lampes de la paroi arrière 303

4.16.5 Monter les lampes LED.... 307

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Clé hexagonale[00340820]	2.5 mm
Tournevis plat Lame	2,4 mm x 0,4 mm x60 mm, dans le kit [00341820]
Tournevis plat Lame	10 mm x 1,6 mm x200 mm
Embout Torx TX20[00340865]	6,3 mm (1/4")

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Clé hexagonale 2.5 mm [00340820]

4.2.1 Retirer la poignée de porte

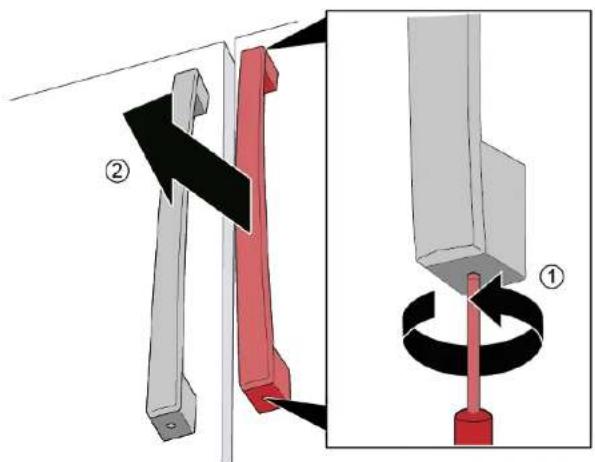

1. Dévisser deux vis (1).
2. Retirer la poignée de porte (2).

La poignée de porte est retirée.

La poignée de la deuxième porte peut être retirée de la même manière.

4.2.2 Monter la poignée de porte

1. Monter la poignée de porte verticalement sur les boulons préassemblés. Les trous dans la poignée doivent être orientés vers le haut et vers le bas.

2. Serrer les vis préassemblées dans le sens des aiguilles d'une montre dans la poignée, à partir du haut et du bas.

Réparation

4.3 Changer la poignée du bac

Outillage nécessaire:

Clé hexagonale 2.5 mm [00340820]

4.3.1 Retirer la poignée du bac

1. Dévisser deux vis (1).
2. Retirer la poignée du bac (2).

La poignée du bac est retirée.

4.3.2 Monter la poignée du bac

1. Insérer la poignée horizontalement sur les boulons préassemblés. Les trous dans la poignée doivent être dirigés vers le bas.
2. Serrer les vis préassemblées dans la poignée dans le sens des aiguilles d'une montre à partir du bas.

Réparation

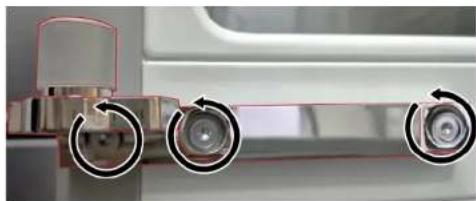

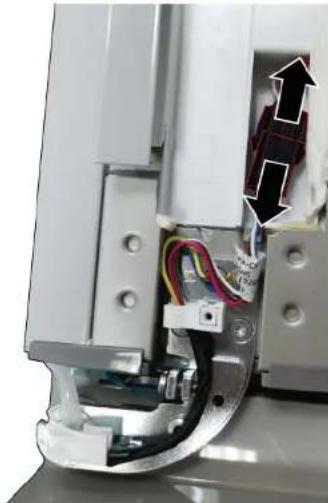

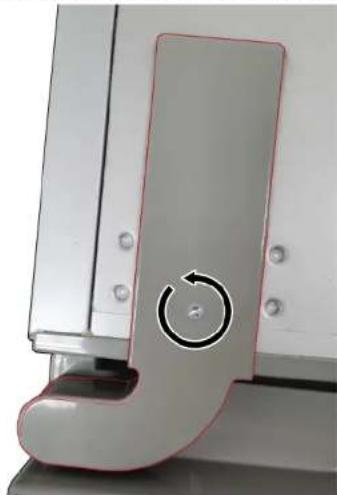

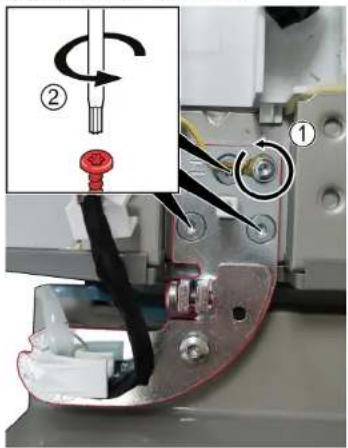

4.4 Remplacer les charnières de la porte de gauche

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux !

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
▶ Utiliser seulement des outils et de l'équipement appropriés.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

Réparation

4.4.1 Retirer les charnières de la porte de gauche

1. 1. Dévisser la vis.

2. Retirer le cache de la charnière supérieure.

1. Débrancher la connexion électrique de la porte.

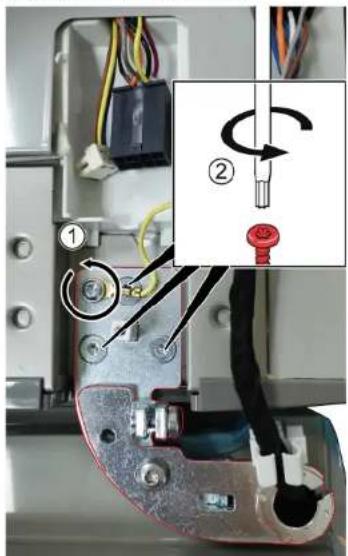

1. 1. Dévisser la vis de mise à la terre (1).

2. Dévisser trois vis (2).

3. Retirer la charnière supérieure.

La charnière supérieure est retirée.

1. Retirer la porte de gauche en la soulevant.
2. 1. Dévisser les trois vis.

3. Retirer la charnière inférieure.

→ La charnière inférieure est retirée.

4.4.2 Monter les charnières de la porte de gauche

1. Le montage s'effectue dans l'ordre chronologique inverse.
2. Aligner les portes du compartiment réfrigérateur. Se reporter au mode d'emploi pour plus de détails (AGA).

Réparation

4.5 Remplacer les charnières de la porte de droite

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux !

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
▶ Utiliser seulement des outils et de l'équipement appropriés.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

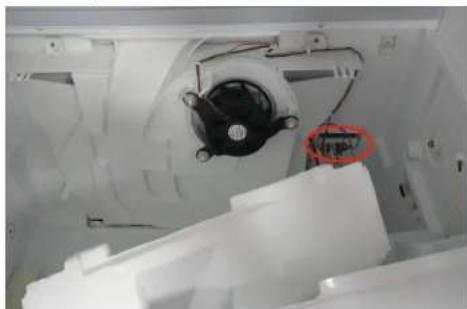

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

Réparation

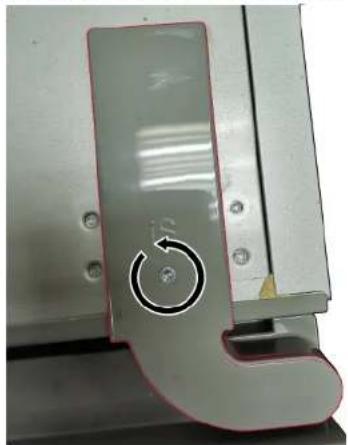

4.5.1 Retirer les charnières de la porte de droite

1. 1. Dévisser la vis.

2. Retirer le cache de la charnière supérieure.

1. Débrancher la connexion électrique de la porte.

1. 1. Dévisser la vis de mise à la terre (1).

2. Dévisser trois vis (2).

3. Retirer la charnière supérieure.

La charnière supérieure est retirée.

1. Retirer la porte de droite en la soulevant.

2. 1. Dévisser les trois vis.

3. Retirer la charnière inférieure.

La charnière inférieure est retirée.

4.5.2 Monter les charnières de la porte de droite

1. Le montage s'effectue dans l'ordre chronologique inverse,
2. Aligner les portes du compartiment réfrigérateur. Se reporter au mode d'emploi pour plus de détails (AGA).

Réparation

4.6 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

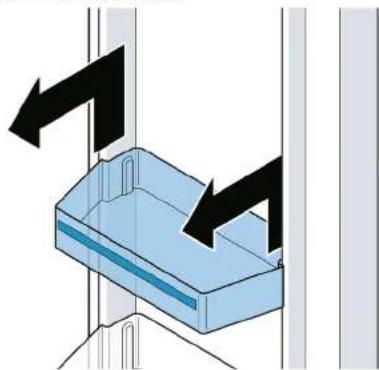

4.6.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'etagère de la porte est retirée.

4.6.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

1. Soulever la tablette (1).
2. Retirer la tablette (2).

La tablette est retirée.

4.7.2 Monter la tablette

	Ne pas couvrir les ouvertures de ventilation.
	Insérer l'étagère soigneusement pour éviter d'égratigner l'appareil.
	S'assurer que les crochets sont bien insérés et que l'étagère est à l'horizontale.

- Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer la barre d'équipement

Pré-requis:

La porte est ouverte.

4.8.1 Retirer la barre d'équipement

- Soulever la barre d'équipement.

La barre d'équipement est retirée.

4.8.2 Monter la barre d'équipement

	S'assurer que les crochets sont bien insérés et que la barre d'équipement est à l'horizontale.
	Insérer la barre d'équipement soigneusement pour éviter d'égratigner l'appareil.
	S'assurer que les crochets sont bien insérés et que la barre d'équipement est à l'horizontale.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac-tiroir

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac-tiroir

1. Extraire complètement le bac (1).
2. Soulever le bac-tiroir par l'avant et le retirer (2).

Le bac-tiroir est retiré.

4.9.2 Monter le bac-tiroir

1. Extraire complètement les rails télescopiques.
2. Placer le bac sur les rails télescopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.10 Remplacer la tablette fixe

Pré-requis:

La porte est ouverte.

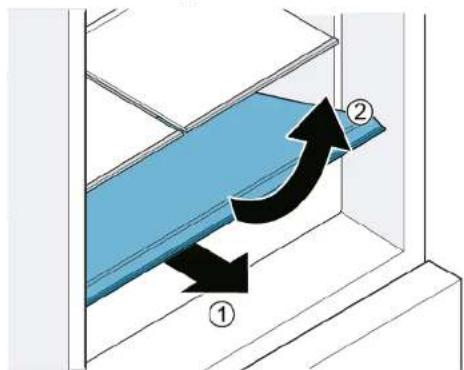

4.10.1 Retirer la tablette fixe

1. Ouvrir le bac.
2. 1. Soulever la tablette fixe à l'avant (1).
3. Retirer la tablette fixe (2).

La tablette fixe est retirée.

4.10.2 Monter la tablette fixe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Extraire complètement le tiroir (1).
2. Soulever le bac par l'avant (2).

→ Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Durant l'insertion, les rails de guidage du bac et du tiroir doivent s'imbriquer l'un dans l'autre.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac d'aliments congelés (petit)

Pré-requis:

La porte est ouverte.

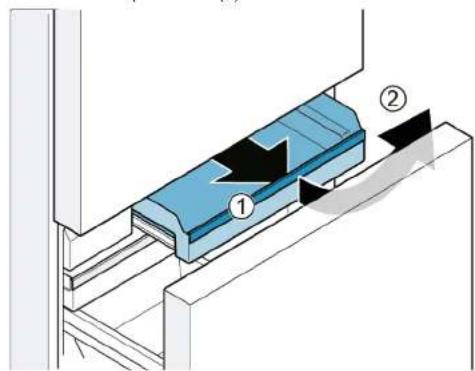

4.12.1 Retirer le bac d'aliments congelés (petit)

1. Extraire complètement le tiroir du compartiment congélateur.
2. 1. Extraire complètement le bac (1).

3. Soulever le bac par l'avant (2).

Le bac d'aliments congelés (petit) est retiré.

4.12.2 Monter le bac d'aliments congelés (petit)

1. Extraire complètement les rails télescopiques.
2. Placer le bac sur les rails télescopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.13 Remplacer le bac d'aliments congelés (plat)

Pré-requis:

La porte est ouverte.

4.13.1 Retirer le bac d'aliments congelés (plat)

1. Extraire complètement le tiroir du compartiment congélateur (1).
2. Extraire complètement le bac d'aliments congelés (plat) (2).
3. Soulever le bac d'aliments congelés (plat) (3).

Le bac d'aliments congelés (plat) est retiré.

4.13.2 Monter le bac d'aliments congelés (plat)

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Remplacer le bac d'aliments congelés (large)

Pré-requis:

La porte est ouverte.

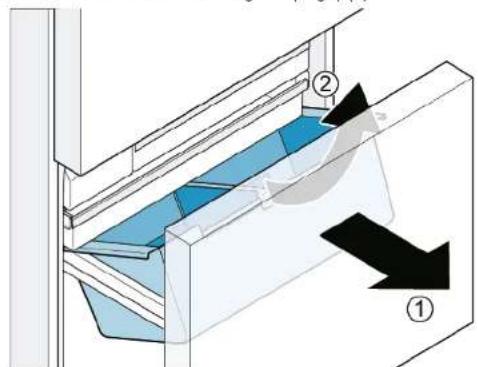

4.14.1 Retirer le bac d'aliments congelés (large)

ATTENTION! DOMMAGES À L'ÉQUIPEMENT

▶ Ne jamais retirer la séparation du bac d'aliments congelés.

1. Extraire complètement le tiroir du compartiment congélateur et retirer le bac d'aliments congelés (plat) (1).
2. Soulever le bac d'aliments congelés (large) (2).

Le bac d'aliments congelés (large) est retiré.

4.14.2 Monter le bac d'aliments congelés (large)

1. Extraire complètement les rails télescopiques.
2. Placer le bac sur les rails télescopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.15 Remplacer le bac à glaçons

Pré-requis:

La porte est ouverte.

4.15.1 Retirer le bac à glaçons

1. Extraire complètement le tiroir du compartiment congélateur.
2. 1. Extraire complètement le bac d'aliments congelés (plat) (1).
3. Retirer le bac à glaçons (2).

→ Le bac à glaçons est retiré.

4.15.2 Monter le bac à glaçons

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Remplacer les lampes LED

Outillage nécessaire:

Tournevis plat Lame 2,4 mm x 0,4 mm x 60 mm, dans le kit [00341820]
Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.16.1 Retirer la lampe supérieure du compartiment réfrigérateur

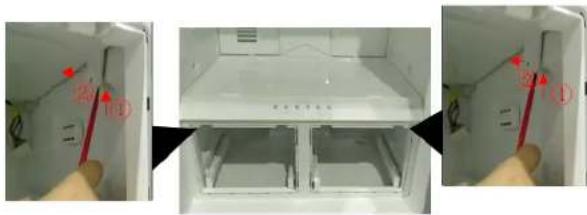

1. Créer un interstice autour du rebord de la lampe LED avec le doigt.

1. Insérer le tournevis plat dans l'interstice, puis retirer la lampe LED supérieure dans la direction indiquée.

1. Déconnecter le terminal de la lampe LED.

La lampe LED supérieure du compartiment réfrigérateur est retirée.

4.16.2 Retirer la lampe latérale du compartiment réfrigérateur

1. Utiliser un tournevis plat pour retirer la lampe latérale du dispositif de rétention supérieur.

1. Avec le tournevis plat, créer un interstice d'un côté du couvercle de la lampe, puis retirer le couvercle de l'autre main.

1. Retirer la bande LED de la même manière.

La lampe latérale du compartiment réfrigérateur est retirée.

4.16.3 Retirer la lampe du compartiment 0 °C

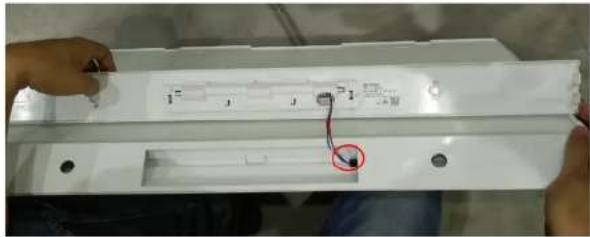

1. Retirer le couvercle de la lampe en insérant le tournevis plat dans l'interstice entre le couvercle de la lampe et la porte pour les séparer.

1. Déconnecter le terminal de la lampe.

1. 1. Défaire le crochet (1).
2. Retirer la lampe (2).

La lampe du compartiment 0 °C est retirée.

4.16.4 Retrait des lampes de la paroi arrière

En raison de la structure technique, les lampes de la paroi arrière ne peuvent être changées séparément. Les lampes sont incluses dans le kit SAV de la paroi arrière.

Pré-requis:

La porte est ouverte.

Les équipements intérieurs du compartiment réfrigérateur sont retirés.

Les équipements intérieurs du compartiment 0 °C sont retirés.

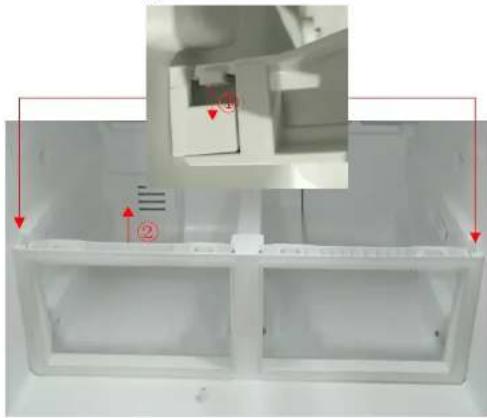

1. 1. D'une seule main, tenir l'arrière du couvercle d'ajustement de l'humidité (1).
2. Relâcher le couvercle de l'autre main (2).

1. Retirer le deuxième couvercle de la même manière.

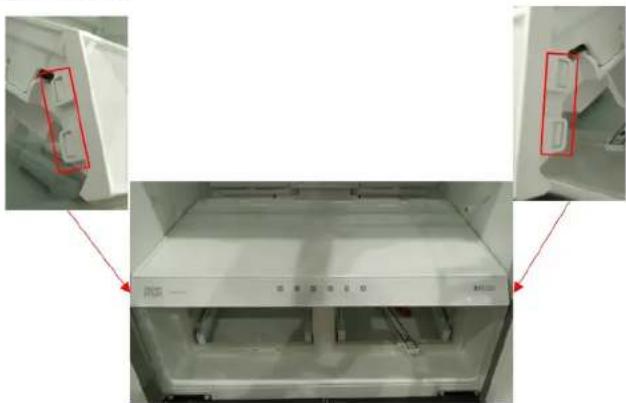

2. 1. Défaire les deux clips (1).
3. Extraire les clips (2).

1. Extraire la séparation centrale.

1. Défaire quatre clips.

1. Débrancher la connexion électrique du module d'affichage.

1. 1. Défaire les deux clips (1).

2. Extraire le cadre (2).

1. 1. Dévisser deux vis (1).

2. Extraire la planche centrale (2).

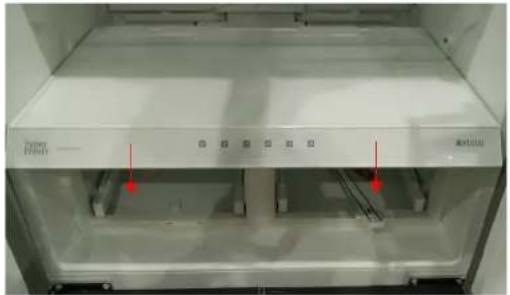

1. Tirer le couvercle de l'évaporateur du compartiment 0 °C vers l'extérieur.

Un clic est audible lorsque le couvercle se détache.

1. Sonde de température du compartiment 0 °C débranchée.

1. Débrancher les connexions électriques du groupe du couvercle avant de l'évaporateur du compartiment 0 °C.

Le groupe du couvercle avant de l'évaporateur du compartiment 0 °C est retiré.

Réparation

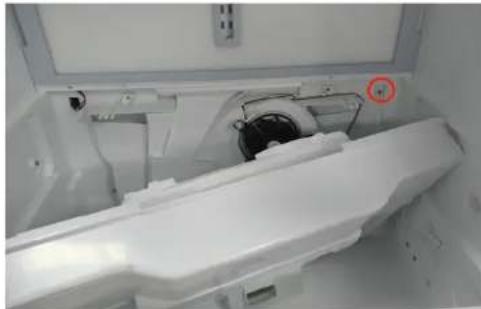

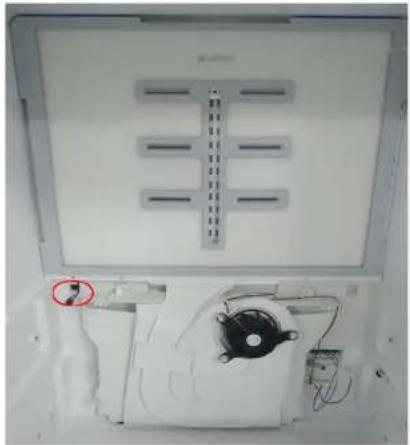

1. Débrancher la connexion électrique des lampes de la paroi arrière. 13. 1. Dévisser deux vis (1).

1. Extraire le groupe de la paroi arrière (2).

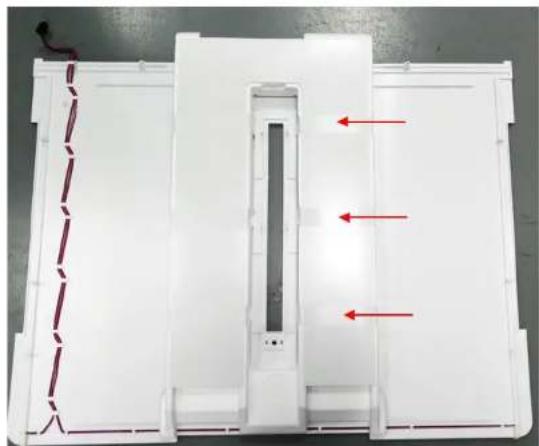

1. Retirer la bande et séparer le conduit en mousse du couvercle avant de l'évaporateur du compartiment 0 °C.

La paroi arrière avec lampes intégrées est retirée.

4.16.5 Monter les lampes LED

Le montage s'effectue dans l'ordre chronologique inverse.
