MANUALE UTENTE KF96DAXEA SIEMENS

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 411

1.1 Avvertenze importanti 411

1.1.1 Scopo 411

1.2 Spiegazione dei simboli 411

1.2.1 Livelli di pericolo 411
1.2.2 Simboli di pericolo.... 411
1.2.3 Struttura degli avvertimenti 412
1.2.4 Simboli generici 412

Sicurezza.... 413

2.1 Note generali sulla sicurezza.... 413

2.1.1 Tutti gli elettrodomestici.... 413

Strumenti e ausili.... 414

Riparazione.... 415

4.1 Sostituzione della guarnizione della porta 415

4.1.1 Smontaggio della guarnizione della porta 415
4.1.2 Montaggio della quarnizione della porta.... 415

4.2 Sostituzione della maniglia della porta 418

4.2.1 Smontaggio della maniglia della porta 418
4.2.2 Montaggio della maniglia della porta 418

4.3 Sostituzione della maniglia del cassetto 419

4.3.1 Smontaggio della maniglia del cassetto.... 419
4.3.2 Montaggio della maniglia del cassetto 419

4.4 Sostituzione delle cerniere della porta sinistra 420

4.4.1 Smontaggio delle cerniere della porta sinistra.... 421
4.4.2 Montaggio delle cerniere della porta sinistra 422

4.5 Sostituzione delle cerniere della porta destra 423

4.5.1 Smontaggio delle cerniere della porta destra 424
4.5.2 Montaggio delle cerniere della porta destra.... 425

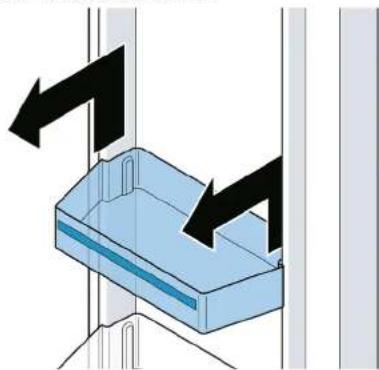

4.6 Sostituzione del balconcino della porta 426

4.6.1 Smontaggio del balconcino della porta 426
4.6.2 Montaggio del balconcino della porta 426

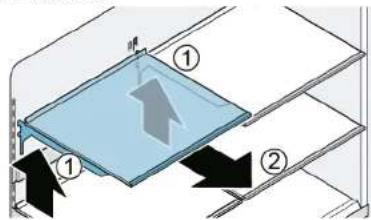

4.7 Sostituzione del ripiano.... 427

4.7.1 Smontaggio del ripiano.... 427
4.7.2 Montaggio del ripiano 427

4.8 Sostituzione della barra di supporto 428

4.8.1 Smontaggio della barra di supporto 428
4.8.2 Montaggio della barra di supporto.... 428

4.9 Sostituzione del cassetto estraibile.... 429

4.9.1 Estrazione del cassetto estraibile.... 429
4.9.2 Inserimento del cassetto estraibile.... 429

4.10 Sostituzione del ripiano fisso.... 430

4.10.1 Smontaggio del ripiano fisso 430

4.10.2 Montaggio del ripiano fisso.... 430

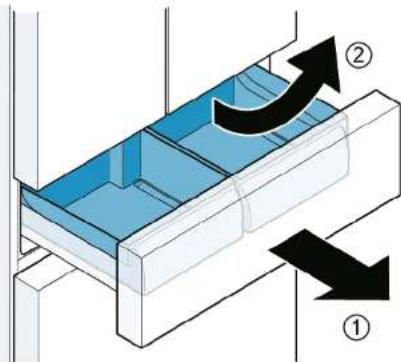

4.11 Sostituzione del cassetto a 0 °C.... 431

4.11.1 Estrazione del cassetto a 0 °C....431
4.11.2 Inserimento del cassetto a 0 °C.... 431

4.12 Sostituzione del cassetto surgelati (piccolo).... 432

4.12.1 Rimozione del cassetto surgelati (piccolo).... 432
4.12.2 Inserimento del cassetto surgelati (piccolo) 432

4.13 Sostituzione del cassetto surgelati (piatto) 433

4.13.1 Rimozione del cassetto surgelati (piatto).... 433
4.13.2 Inserimento del cassetto surgelati (piatto) 433

4.14 Sostituzione del cassetto surgelati (grande).... 434

4.14.1 Rimozione del cassetto surgelati (grande).... 434
4.14.2 Inserimento del cassetto surgelati (grande) 434

4.15 Sostituzione del contenitore dei cubetti di ghiaccio.... 435

4.15.1 Rimozione del contenitore dei cubetti di ghiaccio.... 435
4.15.2 Inserimento del contenitore dei cubetti di ghiaccio 435

4.16 Sostituzione delle luci a LED.... 436

4.16.1 Smontaggio della luce a LED superiore del comparto frigorifero ..... 436
4.16.2 Smontaggio della luce laterale del comparto frigorifero 437
4.16.3 Smontaggio della luce del vano a 0 °C.... 438

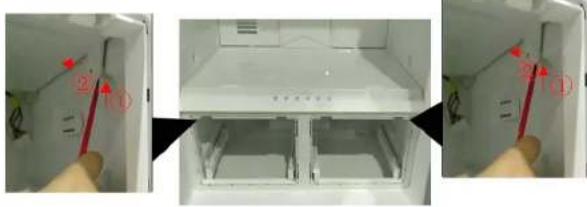

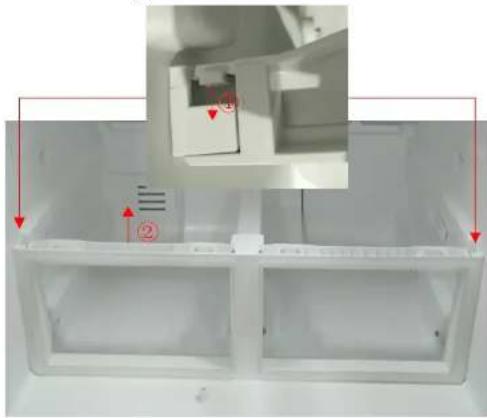

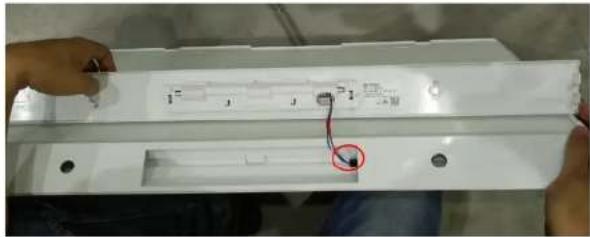

4.16.4 Smontaggio delle luci della parete posteriore 439
4.16.5 Montaggio delle luci a LED.... 443

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
[W3HZ]		Identificazione di un suggerimento speciale (testo e/o grafica)
[swed]		Identificazione di un suggerimento semplice (solo testo)
[swed]		Identificazione di un link per un video tutorial
[swed]		Identificazione degli strumenti necessari
[swed]		Identificazione delle condizioni previe necessarie
[swed]		Identificazione di una condizione (se ..., allora ...)
[swed]		Identificazione di un risultato
[Avvio] Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di inizia-re il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Chiave a bussola esagonale [00340820]	2,5 mm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guarnizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Chiave a bussola esagonale 2,5 mm [00340820]

4.2.1 Smontaggio della maniglia della porta

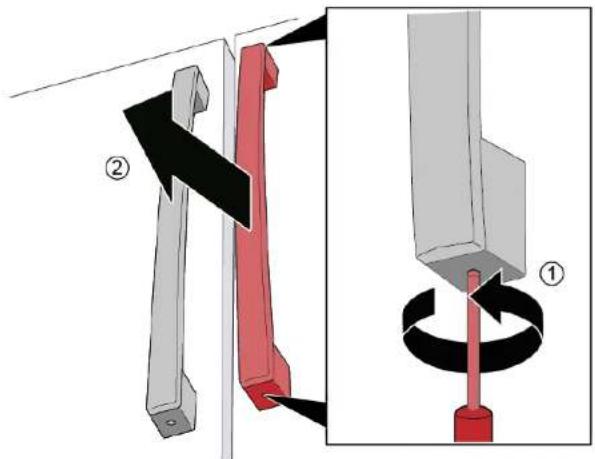

▶ 1. Svitare le due viti (1).
2. Smontare la maniglia della porta (2).

La maniglia della porta è rimossa.

La seconda maniglia della porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

1. Applicare la maniglia in verticale sui bulloni premontati.
   I fori sulla maniglia devono essere rivolti verso l'alto e verso il basso.
2. Serrare le viti premontate in senso orario nella maniglia dall'alto e dal basso.

4.3 Sostituzione della maniglia del cassetto

Attrezzi speciali:

Chiave a bussola esagonale 2,5 mm [00340820]

4.3.1 Smontaggio della maniglia del cassetto

▶ 1. Svitare le due viti (1).
2. Rimuovere la maniglia del cassetto (2).

La maniglia del cassetto è rimossa.

4.3.2 Montaggio della maniglia del cassetto

1. Inserire la maniglia in orizzontale sulle viti premontate. I fori sulla maniglia devono essere rivolti verso il basso.

2. Serrare le viti premontate nella maniglia in senso orario dal basso.

Riparazione

4.4 Sostituzione delle cerniere della porta sinistra

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve es-

sere eseguita soltanto da tecnici addestrati.
▶ Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

▶ Fissare gli apparecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

▶ Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.

▶ Ultimata la riparazione, occorre eseguire un test di sicurezza con-

forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

▶ Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.4.1 Smontaggio delle cerniere della porta sinistra

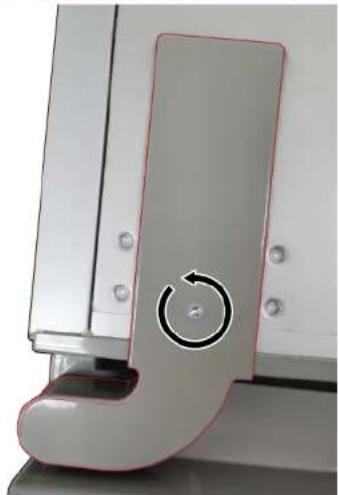

1. 1. Svitare la vite.

2. Togliere la copertura superiore della cerniera.

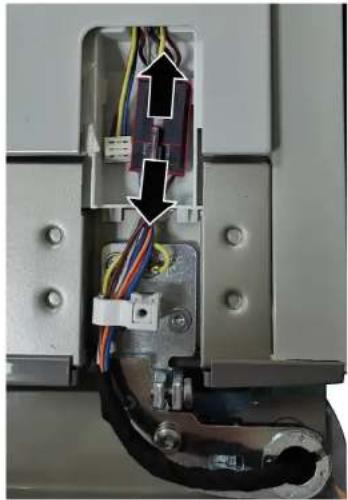

1. Staccare il collegamento elettrico della porta.

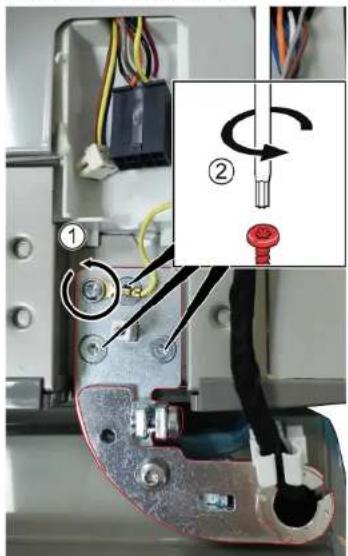

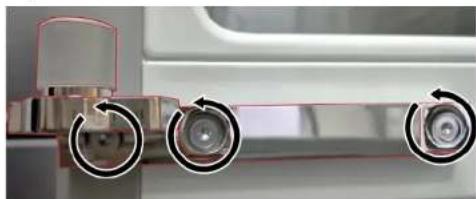

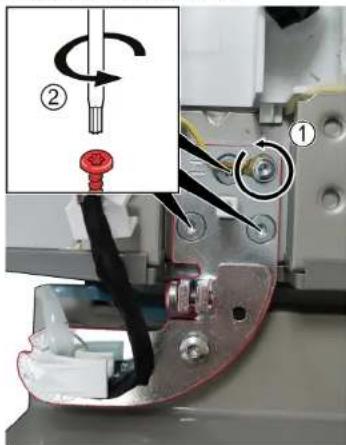

1. 1. Svitare la vite del collegamento di messa a terra (1).

2. Svitare le tre viti (2).

3. Togliere la cerniera superiore.

La cerniera superiore è rimossa.

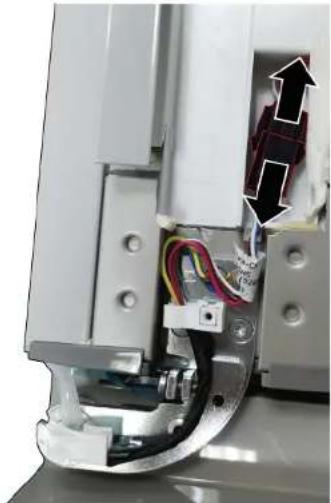

1. Smontare la porta sinistra tirandola verso l'alto.
2. 1. Svitare le tre viti.

3. Togliere la cerniera inferiore.

La cerniera inferiore è rimossa.

4.4.2 Montaggio delle cerniere della porta sinistra

1. Per il montaggio, seguire la procedura sopra descritta in senso opposto.
2. Allineare le porte del comparto frigorifero.

Per i dettagli vedere il Manuale utente (AGA).

Riparazione

4.5 Sostituzione delle cerniere della porta destra

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve es-

sere eseguita soltanto da tecnici addestrati.
▶ Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

▶ Fissare gli apparecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.

▶ Ultimata la riparazione, occorre eseguire un test di sicurezza con-

forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

▶ Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.5.1 Smontaggio delle cerniere della porta destra

1. 1. Svitare la vite.

2. Togliere la copertura superiore della cerniera.

1. Staccare il collegamento elettrico della porta.

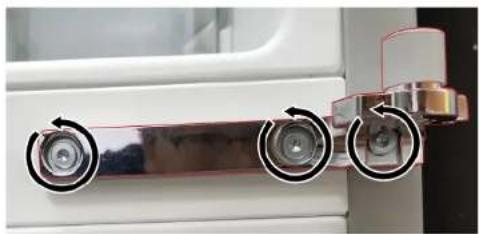

1. 1. Svitare la vite del collegamento di messa a terra (1).

2. Svitare le tre viti (2).

3. Togliere la cerniera superiore.

La cerniera superiore è rimossa.

1. Smontare la porta destra tirandola verso l'alto.

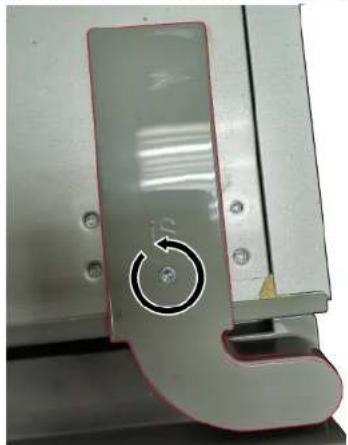

2. 1. Svitare le tre viti.

3. Togliere la cerniera inferiore.

La cerniera inferiore è rimossa.

4.5.2 Montaggio delle cerniere della porta destra

1. Per il montaggio, seguire la procedura sopra descritta in senso opposto.
2. Allineare le porte del comparto frigorifero. Per i dettagli vedere il Manuale utente (AGA).

Riparazione

4.6 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.6.1 Smontaggio del balconcino della porta

▶ Sollevare il balconcino della porta.

Il balconcino della porta è rimosso.

4.6.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

1. Sollevare il ripiano (1).

2. Togliere il ripiano (2).

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

	Non coprire le aperture di ventilazione.
	Inserire il ripiano con cautela per evitare di graffiare l'apparecchio.
	Assicurarsi che i fermi siano completamente inseriti e che il ripiano sia orizzontale.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione della barra di supporto

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio della barra di supporto

▶ Sollevare la barra di supporto.

La barra di supporto è rimossa.

4.8.2 Montaggio della barra di supporto

	Controllare che i fermi siano completamente inseriti e che la barra di supporto sia orizzontale.
	Inserire la barra di supporto con cautela per evitare di graffiare l'apparecchio.
	Controllare che i fermi siano completamente inseriti e che la barra di supporto sia orizzontale.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.9.1 Estrazione del cassetto estraibile

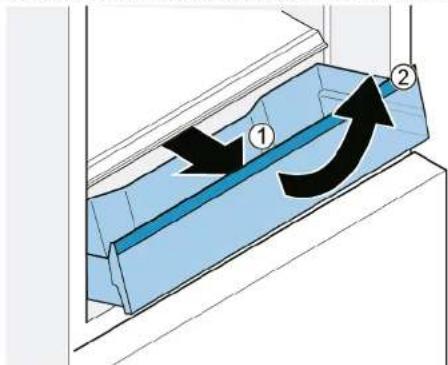

1. Estrarre completamente il cassetto estraibile (1).
2. Sollevare il contenitore estraibile dalla parte anteriore e rimuoverlo (2).

Il cassetto estraibile è rimosso.

4.9.2 Inserimento del cassetto estraibile

1. Estrarre completamente le guide telescopiche.
2. Posizionare il cassetto sulle guide telescopiche e spingerlo nell'apparecchio finché non si incastra.

Riparazione

4.10 Sostituzione del ripiano fisso

Prerequisiti:

La porta è aperta.

4.10.1 Smontaggio del ripiano fisso

1. Aprire il cassetto.

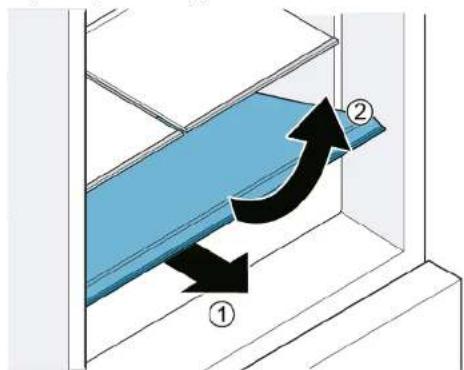

2. 1. Sollevare il ripiano fisso dalla parte anteriore (1).
3. Togliere il ripiano fisso (2).

Il ripiano fisso è rimosso.

4.10.2 Montaggio del ripiano fisso

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto a 0 °C

1. Estrarre completamente il cassetto (1).
2. Sollevare il cassetto a 0 °C dalla parte anteriore (2).

Il cassetto a 0 °C è rimosso.

4.11.2 Inserimento del cassetto a 0 °C

Durante l'inserimento, guida del cassetto a 0 °C e cassetto devono essere abbinati.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto surgelati (piccolo)

Prerequisiti:

La porta è aperta.

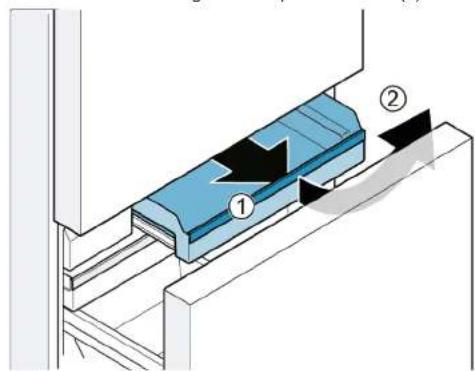

4.12.1 Rimozione del cassetto surgelati (piccolo)

1. Estrarre completamente il cassetto del comparto freezer.
2. 1. Estrarre completamente il cassetto surgelati (1).
3. Sollevare il cassetto surgelati dalla parte anteriore (2).

Il cassetto surgelati (piccolo) è rimosso.

4.12.2 Inserimento del cassetto surgelati (piccolo)

1. Estrarre completamente le guide telescopiche.
2. Posizionare il cassetto sulle guide telescopiche e spingerlo nell'apparecchio finché non si incastra.

Riparazione

4.13 Sostituzione del cassetto surgelati (piatto)

Prerequisiti:

La porta è aperta.

4.13.1 Rimozione del cassetto surgelati (piatto)

1. Estrarre completamente il cassetto del comparto freezer (1).
2. Estrarre il cassetto surgelati (piatto) (2).
3. Sollevare il cassetto surgelati (piatto) (3).

Il cassetto surgelati (piatto) è rimosso.

4.13.2 Inserimento del cassetto surgelati (piatto)

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione del cassetto surgelati (grande)

Prerequisiti:

La porta è aperta.

4.14.1 Rimozione del cassetto surgelati (grande)

ATTENZIONE!

DANNI ALL'APPARECCHIO!

- Mai rimuovere la parete divisoria dal cassetto surgelati.

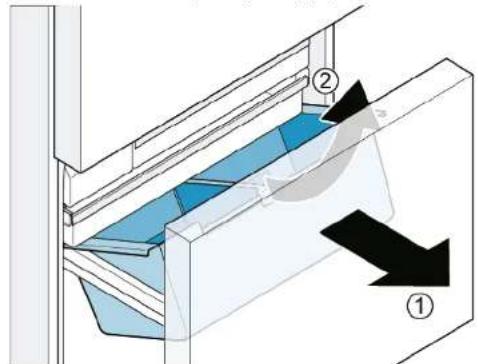

1. Estrarre completamente il cassetto del comparto freezer e togliere il cassetto surgelati (piatto) (1).
2. Sollevare il cassetto surgelati (grande) (2).

Il cassetto surgelati (grande) è rimosso.

4.14.2 Inserimento del cassetto surgelati (grande)

1. Estrarre completamente le guide telescopiche.
2. Posizionare il cassetto sulle guide telescopiche e spingerlo nell'apparecchio finché non si incastra.

Riparazione

4.15 Sostituzione del contenitore dei cubetti di ghiaccio

Prerequisiti:

La porta è aperta.

4.15.1 Rimozione del contenitore dei cubetti di ghiaccio

1. Estrarre completamente il cassetto del comparto freezer.
2. 1. Estrarre il cassetto surgelati (piatto) il più possibile (1).

3. Rimuovere il contenitore dei cubetti di ghiaccio (2).

Il contenitore dei cubetti di ghiaccio è rimosso.

4.15.2 Inserimento del contenitore dei cubetti di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.16 Sostituzione delle luci a LED

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglientil

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.16.1 Smontaggio della luce a LED superiore del comparto frigorifero

1. Creare una fessura con il dito intorno al bordo della luce a LED.

1. Inserire il cacciavite a taglio nella fessura e togliere la luce a LED superiore nella direzione indicata.

1. Scollegare il terminale della luce a LED.

La luce a LED superiore del comparto frigorifero è rimossa.

4.16.2 Smontaggio della luce laterale del comparto frigorifero

1. Utilizzare un cacciavite a taglio per togliere il fermo superiore della luce laterale,

1. Utilizzare un cacciavite a taglio per creare una fessura su un lato del coperchio della luce e con l'altra mano togliere il coperchio.

1. Togliere la striscia LED nello stesso modo.

1. Togliere la striscia LED dall'alloggiamento.

120 1218 120/16/04/1

La luce laterale del comparto frigorifero è rimossa.

4.16.3 Smontaggio della luce del vano a 0 °C

1. Togliere il coperchio della luce facendo leva con il cacciavite a taglio nella fessura tra il coperchio della luce e la porta per separarli.

1. Scollegare il terminale della luce.

1. 1. Sbloccare il fermo (1).
2. Togliere la luce (2).

→ La luce del vano a 0 °C è rimossa.

4.16.4 Smontaggio delle luci della parete posteriore

A causa della struttura tecnica, le luci della parete posteriore non possono essere sostituite separatamente. Le luci sono incluse nel set di ricambio per la parete posteriore.

La porta è aperta.
Gli accessori interni del comparto frigorifero sono stati rimossi.
Gli accessori interni del vano a 0 °C sono stati rimossi.

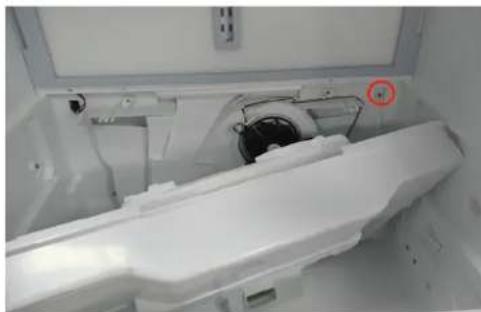

1. 1. Tenere la parte posteriore del coperchio di regolazione umidità con una mano (1).

2. Sganciare il coperchio con l'altra mano (2).

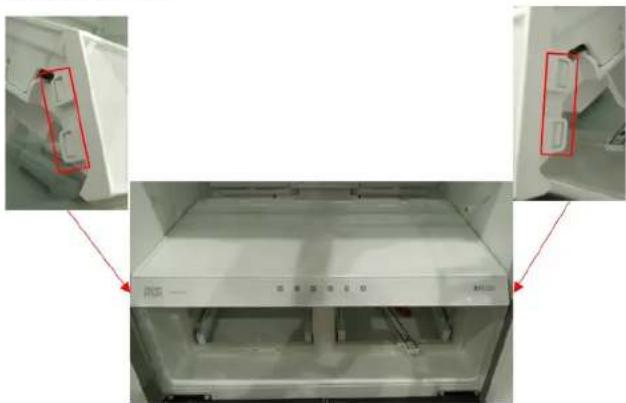

1. Togliere il secondo coperchio nello stesso modo.
2. 1. Sganciare i due fermi (1).
3. Estrarre i fermi (2).

1. Sganciare i quattro fermi.

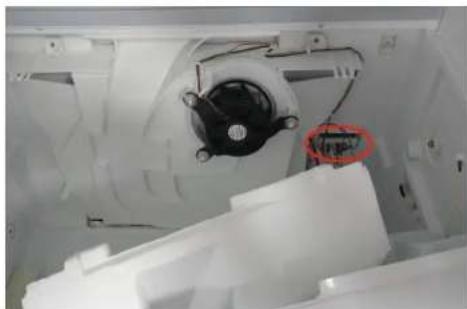

1. Staccare il collegamento elettrico del modulo display.

1. 1. Sganciare i due fermi (1).

2. Estrarre il telaio (2).

1. 1. Svitare le due viti (1).

2. Estrarre il pannello centrale (2).

1. Estrarre il coperchio dell'evaporatore del vano a 0 °C tirandolo verso l'esterno.

Quando il coperchio si sgancia si sente uno scatto.

1. Scollegare il sensore di temperatura del vano a 0 °C.

1. Staccare i collegamenti elettrici del gruppo coperchio anteriore dell'evaporatore del vano a 0 °C.

Il gruppo coperchio anteriore dell'evaporatore del vano a 0 °C è rimosso.

Riparazione

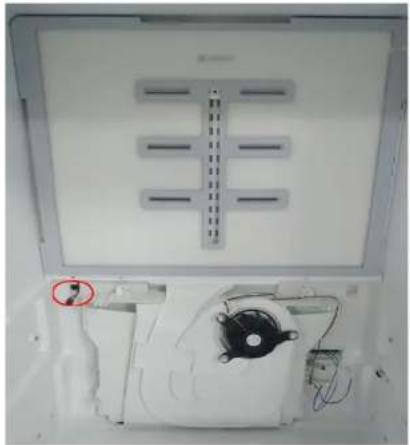

1. Staccare il collegamento elettrico delle luci della parete posteriore. 13. 1. Svitare le due viti (1).

1. Estrarre il gruppo parete posteriore (2).

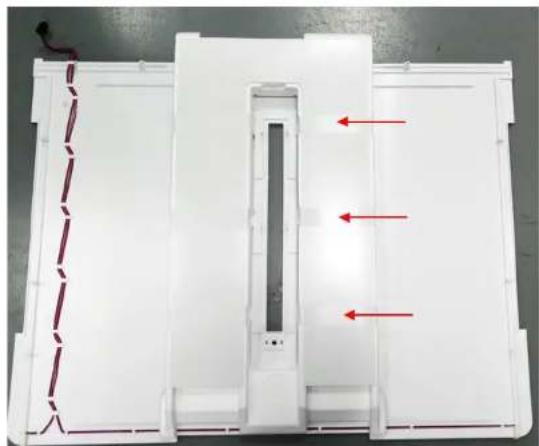

1. Staccare il nastro e separare il condotto in materiale espanso dal coperchio anteriore dell'evaporatore del vano a 0 °C.

La parete posteriore con luci integrate è rimossa.

4.16.5 Montaggio delle luci a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 616

Siguranța....617

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
