LIETOŠANAS INSTRUKCIJA KF96DAXEA SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 445

1.1 Būtiska informācija 445

1.1.1 Mérkis 445

1.2 Simbolu skaidrojums.... 445

1.2.1 Bīstamības līmeni 445

1.2.2 Bīstamības simboli.... 445

1.2.3 Brīdinājumu struktūra 446

1.2.4 Vispārīgie simboli.... 446

Drošība....447

2.1 Vispārējie drošības norādījumi 447

2.1.1 Visām mājsaimniecības ierīcēm.... 447

Piederumi un palīglīdzekli.... 448

Remonts 449

4.1 Durvju blīvslēga nomaiņa.... 449

4.1.1 Durvju blīvslēga nonemšana.... 449

4.1.2 Durvju blīvslēga uzstādīšana 449

4.2 Durvju roktura nomaina.... 452

4.2.1 Durvju roktura nonemšana.... 452

4.2.2 Durvju roktura uzstādīšana.... 452

4.3 Atvilktnes roktura nomaina 453

4.3.1 Atvilktnes roktura nonemšana.... 453

4.3.2 Atvilktnes roktura uzstādīšana 453

4.4 Kreiso durvju viru nomaina.... 454

4.4.1 Kreiso durvju viru nonemšana 455

4.4.2 Kreiso durvju viru uzstādīšana 456

4.5 Labo durvju viru nomaiņa.... 457

4.5.1 Labo durvju viru nonemšana.... 458

4.5.2 Labo durvju viru uzstādīšana 459

4.6 Durvju plaukta nomaina 460

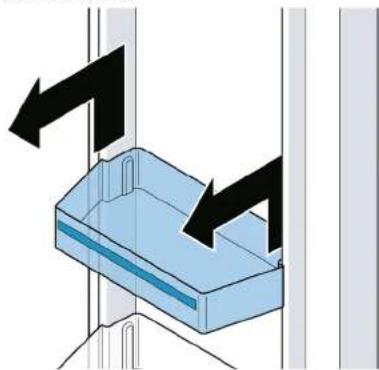

4.6.1 Durvju plaukta nonemšana 460

4.6.2 Durvju plaukta uzstādīšana.... 460

4.7 Plaukta nomaina.... 461

4.7.2 Plaukta uzstādīšana.... 461

4.8 Piederumu stiena nomaina 462

4.8.2 Piederumu stiena uzstādīšana 462

4.9 Izvelkamās tvertnes nomaina.... 463

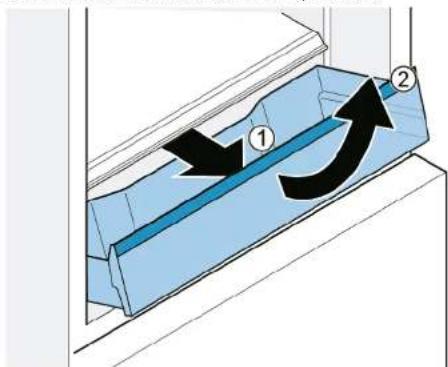

4.9.1 Izvelkamās tvertnes izņemšana.... 463

4.9.2 Izvelkamās tvertnes uzstādīšana.... 463

4.10 Nekustīgā plaukta nomaiņa 464

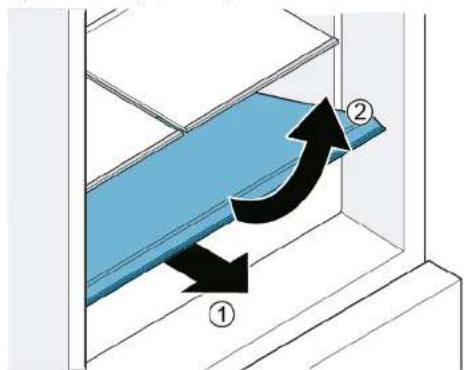

4.10.1 Nekustīgā plaukta iznemšana.... 464

4.10.2 Nekustīgā plaukta uzstādīšana.... 464

4.11 Svaiguma saglabāšanas tvertnes nomaiņa.... 465

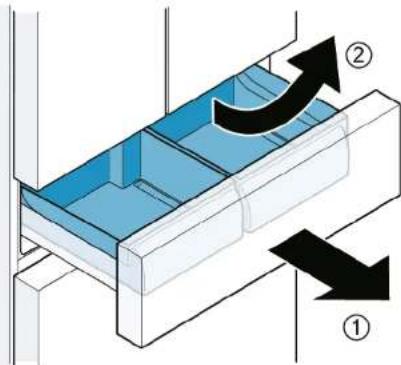

4.11.1 Svaiguma saglabāšanas tvertnes iznemšana 465

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana 465

4.12 Saldētās pārtikas tvertnes (maza) nomaiņa 466

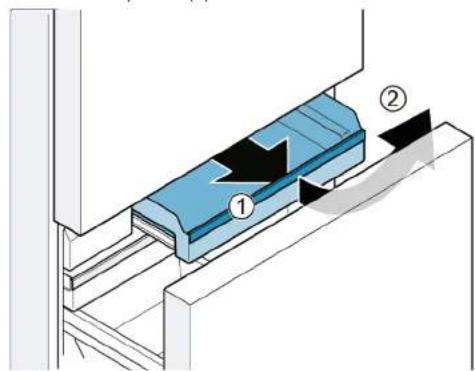

4.12.1 Saldētās pārtikas tvertnes (maza) izņemšana 466

4.12.2 Saldētās pārtikas tvertnes (maza) uzstādīšana.... 466

4.13 Saldētās pārtikas tvertnes (plakana) nomaiņa.... 467

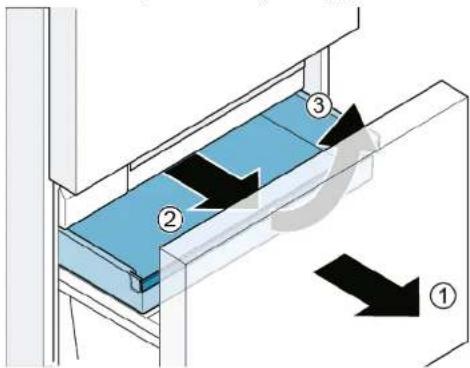

4.13.1 Saldētās pārtikas tvertnes (plakana) izņemšana.... 467

4.13.2 Saldētās pārtikas tvertnes (plakana) uzstādīšana 467

4.14 Saldētās pārtikas tvertnes (liela) nomaiņa.... 468

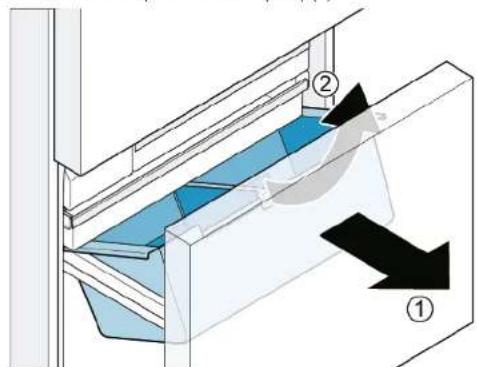

4.14.1 Saldētās pārtikas tvertnes (liela) izņemšana.... 468

4.14.2 Saldētās pārtikas tvertnes (liela) uzstādīšana.... 468

4.15 Ledus gabalinu tvertnes nomaina.... 469

4.15.1 Ledus gabalinu tvertnes iznemšana 469

4.15.2 Ledus gabaliņu tvertnes uzstādīšana.... 469

4.16 LED gaismeklu nomaina.... 470

4.16.1 Ledusskapja nodalijuma augšējā LED gaismekla nonemšana.... 470

4.16.2 Ledusskapja nodalijuma sānu gaismekla nonemšana.... 471

4.16.3 0 °C nodalījuma gaismekļa nonemšana 472

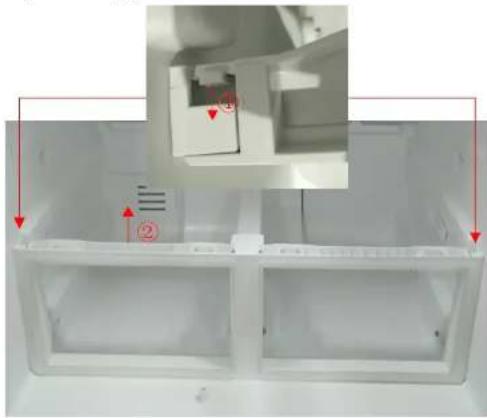

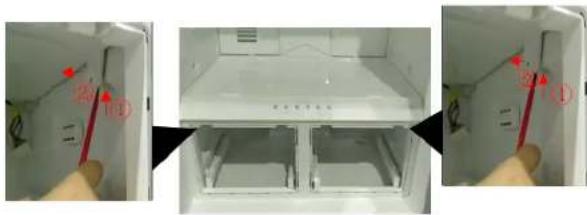

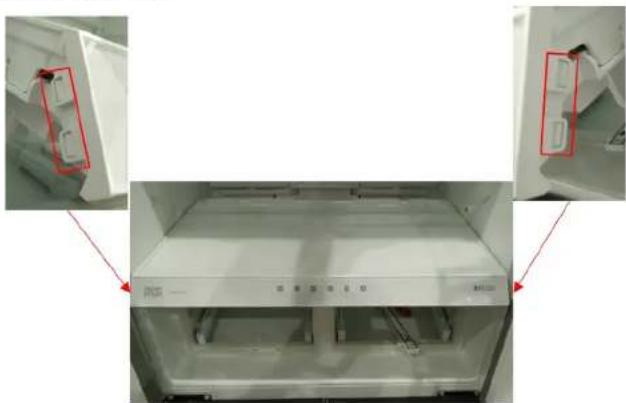

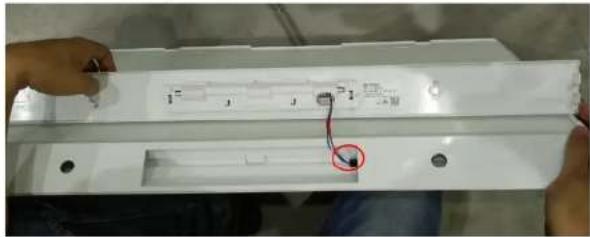

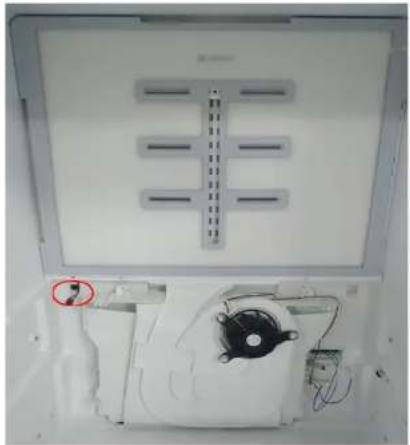

4.16.4 Aizmugurējās sienas spuldžu izņemšana 473

4.16.5 LED gaismeklu uzstādīšana 477

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

BÍSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

• Izmantojiet tikai originālās rezerves daļas.
  Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
  ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Sešstūra galatslēga [00340820]	2,5 mm
Plakanais skrūvgriezis	Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Torx uzgalis TX20 [00340865]	6,3 mm (1/4")

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pârbaudiet, ka blîvslêga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

- Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā üdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Sešstūra galatslēga 2,5 mm [00340820]

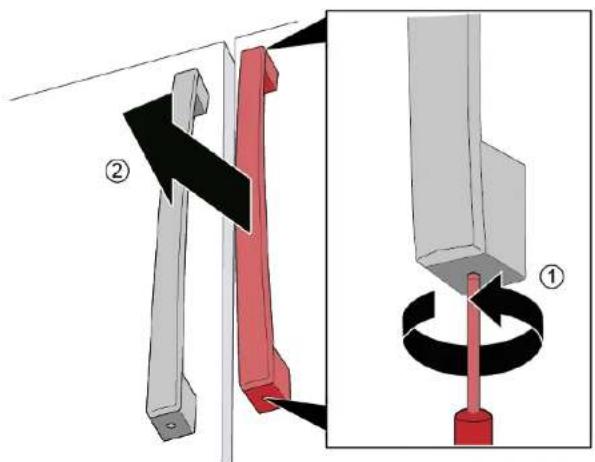

4.2.1 Durvju roktura nonemšana

1. Izskrūvējiet abas skrūves (1).

2. Noņemiet durvju rokturi (2).

4.2.2 Durvju roktura uzstādīšana

1. Vertikāli uzlieciet rokturi uz nodrošinātajiem stiprinājumiem. Roktura atvērumiem ir jābūt vērstiem augšup un lejup.

1. Pievelciet roktura augšdaļā un apakšdaļā nodrošinātās skrūves pulkstenṛdītāju kustības virzienā.

Remonts

4.3 Atvilktnes roktura nomaina

Speciāli rīki:

Sešstūra galatslēga 2,5 mm [00340820]

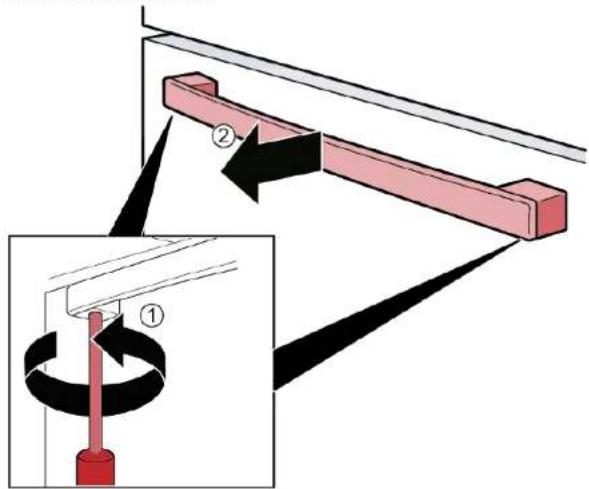

4.3.1 Atvilktnes roktura noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Nonemiet atvilktnes rokturi (2).

4.3.2 Atvilktnes roktura uzstādīšana

1. Horizontāli uzlieciet rokturi uz nodrošinātajiem stiprinājumiem. Roktura atvērumiem ir jābūt vērstiem lejup.
2. Pievelciet roktura apakšdaļā nodrošinātās skrūves pulkstenṛdītāju kustības virzienā.

Remonts

4.4 Kreiso durvju viru nomaina

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS

Smaga Iielizmēra ierīce!

Muguras un musku|u savainojumi

▶ lerīces durvis drīkst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus

BRĪDINĀJUMS

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalù izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

▶ Elektriskās daļas ir jāremontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

Remonts

4.4.1 Kreiso durvju viru noņemšana

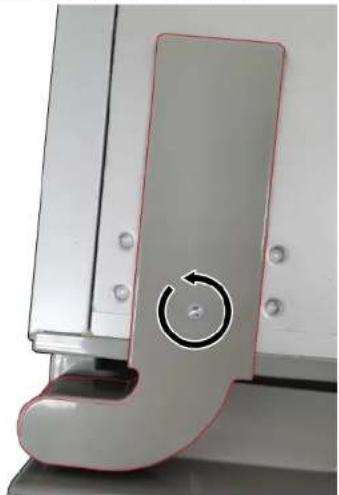

1. 1. Izskrūvējiet skrūvi.

2. Nonemiet augšējās viras pārsegu.

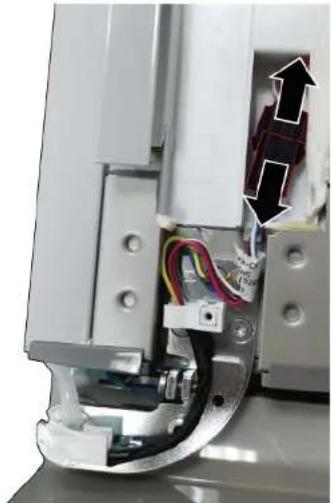

1. Atvienojiet durvju elektrisko savienojumu.

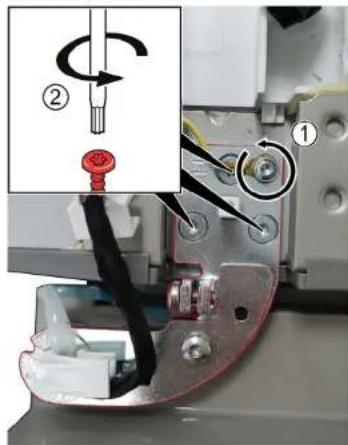

1. 1. Izskrūvējiet zemētājsavienojuma skrūvi (1).

2. Izskrūvējiet trīs skrūves (2).

3. Nonemiet augšējo viru.

Augšējā vira ir nonemta.

1. Kreisās durvis nonemiet, celot augšup.
2. 1. Izskrūvējiet trīs skrūves.

3. Nonemiet apakšējo viru.

Apakšējā vira ir noņemta.

4.4.2 Kreiso durvju viru uzstādīšana

1. Uzstādiet apgrieztā kārtībā.
2. Taisni novietojiet ledusskapja nodalījuma durvis. Vairāk informācijas skatiet lietošanas pamācībā (AGA).

Remonts

4.5 Labo durvju viru nomaina

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS

Smaga Iielizmēra ierīce!

Muguras un musku|u savainojumi

▶ lerīces durvis drīkst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus

BRĪDINĀJUMS

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalù izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

▶ Elektriskās daļas ir jāremontē kvalificētam elektrikim.
▶ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem
VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

▶ Atvienojiet jekārtas no strāvas padeves vismaz 60 sekundes pirms

labošanas sākšanas.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

Remonts

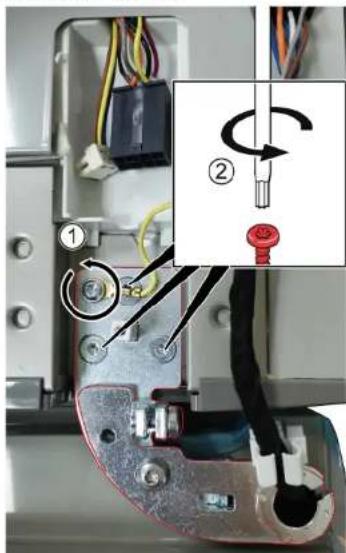

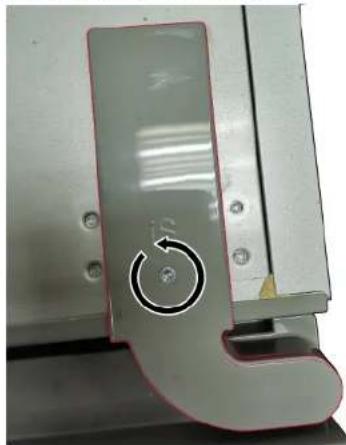

4.5.1 Labo durvju viru noņemšana

1. 1. Izskrūvējiet skrūvi.

2. Nonemiet augšējās viras pārsegu.

1. Atvienojiet durvju elektrisko savienojumu.

1. 1. Izskrūvējiet zemētājsavienojuma skrūvi (1).

2. Izskrūvējiet trīs skrūves (2).

3. Nonemiet augšējo viru.

Augšējā vira ir nonemta.

1. Labās durvis nonemiet, celot augšup.

2. 1. Izskrūvējiet trīs skrūves.

3. Nonemiet apakšējo viru.

Apakšējā vira ir nonemta.

4.5.2 Labo durvju viru uzstādīšana

1. Uzstādiet apgrieztā kārtībā.
2. Taisni novietojiet ledusskapja nodalijuma durvis. Vairāk informācijas skatiet lietošanas pamācībā (AGA).

Remonts

4.6 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu.

Durvju plaukts ir nonemts.

4.6.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.2 Plaukta uzstādīšana

	Nenosedziet ventilācijas atveres.
	Lai neskrāpētu iekārtu, ielieciet plauktu uzmanīgi.
	Pārbaudiet, ka āki ir pilnībā iestiprināti un plaukts ir horizontāli.

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Piederumu stieņa nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.8.1 Piederumu stieņa izņemšana

▶ Paceliet piederumu stieni.

4.8.2 Piederumu stieņa uzstādīšana

	Pārbaudiet, ka āki ir pilnībā iestiprināti un piederumu stienis ir horizontāli.
	Lai neskrāpētu iekārtu, ielieciet piederumu stieni uzmanīgi.
	Pārbaudiet, ka āki ir pilnībā iestiprināti un piederumu stienis ir horizontāli.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Izvelkamās tvertnes nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.9.1 Izvelkamās tvertnes izņemšana

1. Pilnībā izvelciet tvertni (1).
2. Izvelkamo tvertni priekša paceliet un iznemiet (2).

→ Izvelkamā tvertne ir izņemta.

4.9.2 Izvelkamās tvertnes uzstādīšana

1. Pilnībā izvelciet teleskopiskās vadotnes.
2. Tvertni uzlieciet uz teleskopiskajām vadotnēm un iebīdiet iekārtā tā, ka tā nostiprinās.

Remonts

4.10 Nekustigā plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Nekustīgā plaukta izņemšana

1. Atveriet tvertni.
2. 1. Paceliet nekustigo plauktu priekša (1).

3. Iznemiet nekustigo plauktu (2).

Nekustigais plaukts ir iznemts.

4.10.2 Nekustīgā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Svaiguma saglabāšanas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Pilnībā izvelciet atvilktni (1).
2. Paceliet tvertni priekša (2).

Svaiguma saglabāšanas tvertne ir izņemta.

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana

Kad ieliek tvertni, tvertnes vadotnei un atvilktnei ir jäsavietojas.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Saldētās pārtikas tvertnes (maza) nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Saldētās pārtikas tvertnes (maza) izņemšana

1. Pilnībā izvelciet saldētavas nodalījuma atvilktni.
2. 1. Pilnībā izvelciet tvertni (1).

3. Paceliet tvertni priekša (2).

Saldētās pārtikas tvertne (maza) ir izņemta.

4.12.2 Saldētās pārtikas tvertnes (maza) uzstādīšana

1. Pilnībā izvelciet teleskopiskās vadotnes.
2. Tvertni uzlieciet uz teleskopiskajām vadotnēm un iebīdiet iekārtā tā, ka tā nostiprinās.

Remonts

4.13 Saldētās pārtikas tvertnes (plakana) nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.13.1 Saldētās pārtikas tvertnes (plakana) izņemšana

1. Pilnībā izvelciet saldētavas nodalījuma atvilktni (1).
2. Pilnībā izvelciet saldētās pārtikas tvertni (plakana) (2).
3. Paceliet saldētās pārtikas tvertni (plakana) (3).

→ Saldētās pārtikas tvertne (plakana) ir izņemta.

4.13.2 Saldētās pārtikas tvertnes (plakana) uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.14 Saldētās pārtikas tvertnes (liela) nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.14.1 Saldētās pārtikas tvertnes (liela) izņemšana

- Saldētās pārtikas tvertnes sadalītāju nedrīkst izņemt.

1. Pilnībā izvelciet saldētavas nodalījuma atvilktni un izņemiet saldētās pārtikas tvertni (plakana) (1).
2. Paceliet saldētās pārtikas tvertni (liela) (2).

Saldētās pārtikas tvertne (liela) ir izņemta.

4.14.2 Saldētās pārtikas tvertnes (liela) uzstādīšana

1. Pilnībā izvelciet teleskopiskās vadotnes.
2. Tvertni uzlieciet uz teleskopiskajām vadotnēm un iebīdiet iekārtā tā, ka tā nostiprinās.

Remonts

4.15 Ledus gabaliņu tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.15.1 Ledus gabaliņu tvertnes izņemšana

1. Pilnībā izvelciet saldētavas nodalījuma atvilktni.
2. 1. Izvelciet saldētās pārtikas tvertni (plakana) līdz atdurei (1).
3. Iznemiet ledus gabaliņu tvertni (2).

Ledus gabaliņu tvertne ir izņemta.

4.15.2 Ledus gabaliņu tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.16 LED gaismeklu nomaina

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]
Torx uzgalis TX20 6,3 mm (1/4") [00340865]
Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

lerīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

Elektriskās dalas ir jāremontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detaļas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dālām ir jābūt izņemtām.

4.16.1 Ledusskapja nodalijuma augšējā LED gaismekļa noņemšana

1. Ar pirkstiem velciet aiz LED gaismekla malâm tā, ka izveidojas sprauga.

1. lebāziet spraugā plakano skrūvgriezi un atbrīvojiet augšējo LED gaismekli parādītajā virzienā.

Ledusskapja nodallijuma augšējais LED gaismeklis ir nonemts.

4.16.2 Ledusskapja nodalijuma sānu gaismekļa nonemšana

1. Ar plakano skrūvgriezi nonemiet sānu gaismekļa augšējo stiprinājumu.

1. Ar plakano skrūvgriezi atbrīvojiet gaismekļa pārsegu vienā pusē un ar otru roku noņemiet pārsegu.

1. Izvelciet LED apgaismes joslu no turētāja.

301866441 218

Ledusskapja nodalijuma sānu gaismeklis ir nonemts.

4.16.3 0 °C nodalijuma gaismekla noņemšana

1. Lai nonemtu gaismekla pärsegu, iebäziet plakano skrūvgriezi spraugā starp lampas pärsegu un durvīm un atbrīvojiet pärsegu.

1. 1. Atbrīvojiet āki (1).

2. Nonemiet gaismekli (2).

4.16.4 Aizmugurējās sienas spuldžu izņemšana

Tehniskās uzbūves dēl aizmugurējās sienas spuldzes nevar mainīt atseviški. Spuldzes ir iekļautas aizmugurējās sienas rezerves daļu komplektā.

Prasība:

√ Durvis ir atvērtas.

Ledusskapja nodalijuma iekšējās daļas ir izņemtas.

0°C nodalījuma iekšējās daļas ir izņemtas.

1. 1. Ar vienu roku turiet mitruma regulēšanas vāka aizmuguri (1).

2. Ar otru roku atbrīvojiet vāku (2).

1. Tādā pašā veidā nonemiet otru vāku.

2. 1. Atbrīvojiet abas skavas (1).

3. Izvelciet skavas (2).

1. Atbrīvojiet četras skavas.

1. Atvienojiet displeja moduļa elektrisko savienojumu.

1. 1. Atbrīvojiet abas skavas (1).

2. Izņemiet rāmi (2).

1. 1. Izskrūvējiet abas skrūves (1).
2. Izvelciet vidus plāksni (2).

1. Pavelciet uz āru 0 °C nodalījuma tvaicētāja vāku.

Vāka atbrīvošanas brīdī atskanēs "klikšķis".

0 °C nodalījuma tvaicētāja priekšējā vāka grupa ir nonemta.

Remonts

1. Atvienojiet aizmugurējās sienas spuldžu elektrisko savienojumu. 13. 1. Izskrūvējiet abas skrūves (1).

1. Izvelciet aizmugurējās sienas grupu (2).

1. Noplēsiet lenti un atdaliet putu kanālu no 0°C nodallījuma tvaicētāja priekšējā vāka.

Aizmugurējā siena ar integrētajām spuldzēm ir nonemta.

4.16.5 LED gaismeklu uzstādīšana

- Uzstādiet apgrieztā kārtībā.
