KULLANIM KILAVUZU KF96DAXEA SIEMENS

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 785

1.1 Önemli bilgi 785

1.1.1 Amaci....785

1.2 Sembollerinin açıklaması 785

1.2.1 Tehlike kademeleri....785

1.2.2 Tehlike sembolleri 785

1.2.3 İkaz bilgilerinin yapısı 786

1.2.4 Genel semboller....786

Güvenlik....78

2.1 Genel Güvenlik bilgileri 787

2.1.1 Tüm ev gereçleri 787

Ekipman ve yardım....788

Onarim....789

4.1 Kapı contasının değiştirilmesi....789

4.1.1 Kapi contasının çıkartılması 789

4.1.2 Kapi contasının takılması 789

4.2 Kapı tutamağının değiştirilmesi....792

4.2.1 Kapı tutamağının çıkartılması 792

4.2.2 Kapı tutamağının takılması 792

4.3 Çekmece tutamağının değiştirilmesi 793

4.3.1 Çekmece tutamağının çıkartılması 793

4.3.2 Çekmece tutamağının takılması....793

4.4 Sol kapı menteşelerinin değiştirilmesi 794

4.4.1 Sol kapı menteşelerinin çıkartılması 795

4.4.2 Sol kapı menteşelerinin takılması....796

4.5 Sağ kapı menteşelerinin değiştirilmesi 797

4.5.1 Sağ kapı menteşelerinin çıkartılması 798

4.5.2 Sağ kapı menteşelerinin takılması....799

4.6 Kapı rafının değiştirilmesi....800

4.6.1 Kapı rafının çıkartılması....800

4.6.2 Kapı rafının takılması 800

4.7 Rafın değiştirilmesi 801

4.7.1 Rafin çıkartılması 801

4.7.2 Rafin takılması 801

4.8 Aksesuar çubuğunun değiştirilmesi 802

4.8.1 Aksesuar çubuğunun çıkartılması 802

4.8.2 Aksesuar çubuğunun takılması 802

4.9 Çekilebilir kabin değiştirilmesi 803

4.9.1 Çekilebilir kabın çıkartılması....803

4.9.2 Çekilebilir kabin takılması....803

4.10 Sabit rafın değiştirilmesi 804

4.10.1 Sabit rafın çıkartılması 804

4.10.2 Sabit rafın takılması....804

4.11 Soğuk-taze tutma kabının değiştirilmesi....805

4.11.1 Soğuk-taze tutma kabının çıkartılması 805

4.11.2 Soğuk-taze tutma kabının takılması 805

4.12 Dondurulmuş gıda kabının (küçük) değiştirilmesi 806

4.12.1 Dondurulmuş gıda kabının (küçük) çıkartılması 806

4.12.2 Dondurulmuş gıda kabının (küçük) takılması 806

4.13 Dondurulacak gıda kabının (düz) değiştirilmesi 807

4.13.1 Dondurulacak gıda kabının (düz) çıkartılması.... 807

4.13.2 Dondurulmuş gıda kabının (düz) takılması 807

4.14 Dondurulmuş gıda kabının (büyük) değiştirilmesi 808

4.14.1 Dondurulmuş gıda kabının (büyük) çıkartılması 808

4.14.2 Dondurulmuş gıda kabının (büyük) takılması.... 808

4.15 Buz küpü kabının değiştirilmesi....809

4.15.1 Buz küpü kabinın çıkartılması....809

4.15.2 Buz küpü kabinın takılması 809

4.16 LED lambaların değiştirilmesi....810

4.16.1 Soğutucu bölmesindeki üst LED lambanın çıkartılması 810

4.16.2 Soğutucu bölmesindeki yan lambanın çıkartılması.... 811

4.16.3 0 °C bölme lambasının çıkartılması 812

4.16.4 Arka duvar lambalarını çıkarma....813

4.16.5 LED lambaların takılması 817

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibariyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi vergkliğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Patlamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Altigen lokma anahtarı [00340820]	2,5 mm
Düz tornavida Bıçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde
Düz tornavida Bıçak	10 mm x 1,6 mm x 200 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Altigen lokma anahtarı 2,5 mm [00340820]

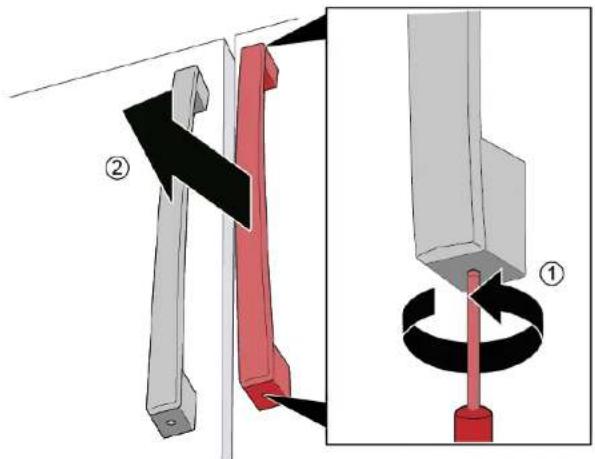

4.2.1 Kapı tutamağının çıkartılması

1. İki vidayı sökün (1).
2. Kapı tutamağını çıkartın (2).

Kapı tutamağı çıkartılmıştır.

İkinci kapı tutamağı aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

1. Tutamağı önceden monte edilmiş civataların üzerine dikey şekilde takın. Tutamaktaki delikler yukarı ve aşağı bakmalıdır.
2. Tutamağa önceden monte edilmiş vidaları üstten ve alttan saat yönünde sıkın.

Onarim

4.3 Çekmece tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Altigen lokma anahtarı 2,5 mm [00340820]

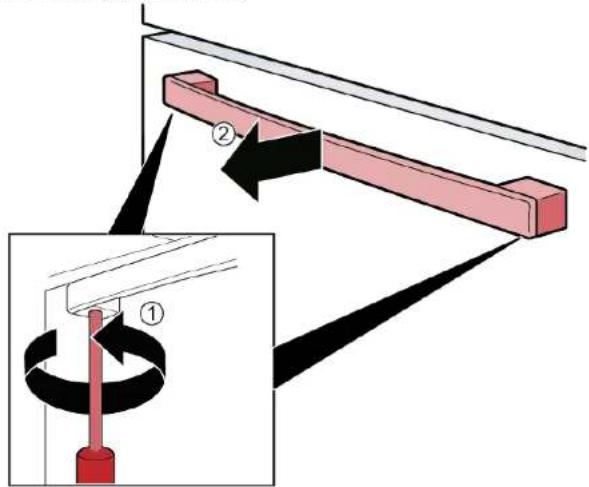

4.3.1 Çekmece tutamağının çıkartılması

1. İki vidayı sökün (1).
2. Çekmece tutamağı çıkartılmıştır (2).

Çekmece tutamağı çıkartılmıştır.

4.3.2 Çekmece tutamağının takılması

1. Tutamağı önceden monte edilmiş civatalara takın. Tutamaktaki delikler aşağı bakıyor olmalıdır.

2. Tutamağa önceden monte edilmiş vidaları alttan saat yönünde sıkın.

Onarim

4.4 Sol kapı menteşelerinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

⚠️ UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

TEHLIKE Gerilim ileten parçalar nedeniyl Onarımın düzgün yapılmaması ne hayati tehlike ► Elektrikli parçaların onarım gerçekleştirilmelidir. ► Onarım sonrasında VDE 07 uyarınca bir güvenlik testi g

TEHLİKE Gerilim iletten parçalar nedeniylal Elektrik çarpması sebebiyle ölüm ► Onarıma başlamadan önce az 60 saniye süreyle sökün

Ön kopul:

Cihazın fişi çekilir.
√ Cihazın iç donanımları çıkartılmıştır.

Onarim

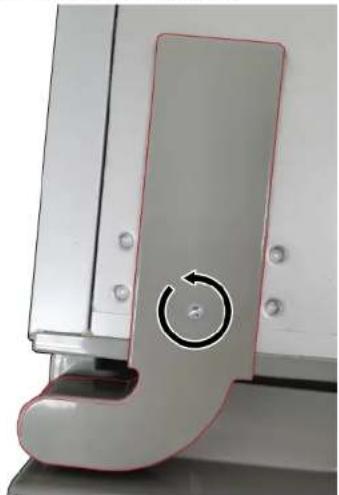

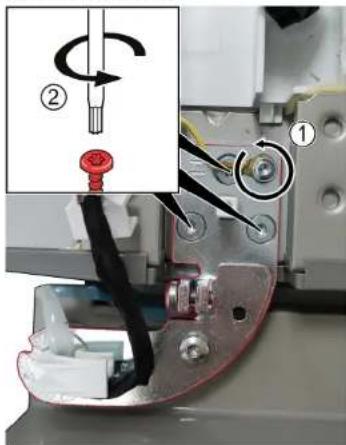

4.4.1 Sol kapı menteşelerinin çıkartılması

1. 1. Vidayı sökün.

2. Üst menteşe kapağını çıkartın.

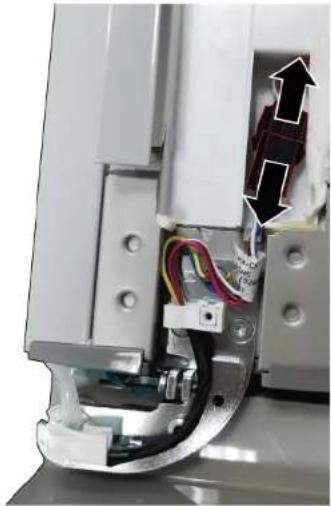

1. Kapının elektrik bağlantısını kesin.

1. 1. Topraklama bağlantısı vidasını sökün (1).

2. Üç vidayı sökün (2).

3. Ust menteşeyi çıkartın.

Üst menteşe çıkartılmıştır.

1. Yukarı hareket ettirerek sol kapıyı çıkartın.
2. 1. Üç vidayı sökün.

3. Alt menteşeyi çıkartın.

Alt menteşe çıkartılmıştır.

4.4.2 Sol kapı menteşelerinin takılması

1. Ters sira ile monte edin.
2. Soğutucu bölmesi kapılarını hizalayın.

Ayrıntılar için bkz. Kullanım Kılavuzu (AGA).

Onarım

4.5 Sağ kapı menteşelerinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

⚠️ UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

TEHLIKE Gerilim iletten parçalar nedeniyl Onarımın düzgün yapılmaması ne hayati tehlike ► Elektrikli parçaların onarım gereckleştirilmelidir. ► Onarım sonrasında VDE 0 uyarınca bir güvenlik testi g

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

Onarim

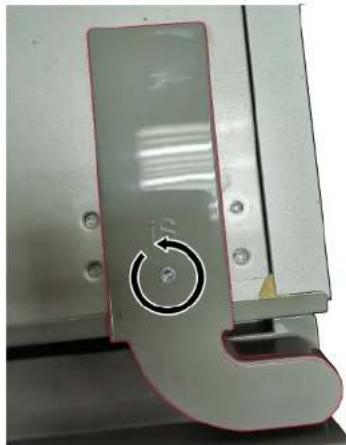

4.5.1 Sağ kapı menteşelerinin çıkartılması

1. 1. Vidavi sökün.

2. Üst menteşe kapağını çıkartın.

1. Kapının elektrik bağlantısını kesin.

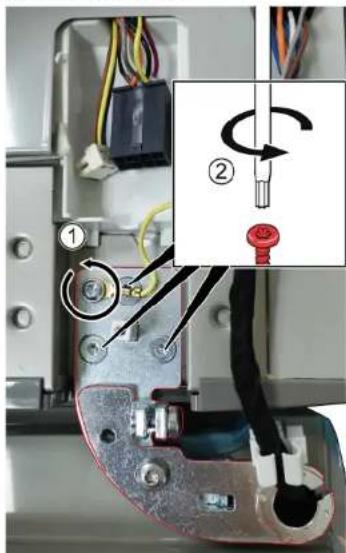

1. 1. Topraklama bağlantısı vidasını sökün (1).

2. Üç vidayı sökün (2).

3. Ust menteşeyi çıkartın.

Üst menteşe çıkartılmıştır.

1. Yukarı hareket ettirerek sağ kapıyı çıkartın.

2. 1. Üç vidayı sökün.

3. Alt menteşeyi çıkartın.

Alt menteşe çıkartılmıştır.

4.5.2 Sağ kapı menteşelerinin takılması

1. Ters sira ile monte edin.
2. Soğutucu bölmesi kapılarını hizalayın. Ayrıntılar için bkz. Kullanım Kılavuzu (AGA).

Onarim

4.6 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

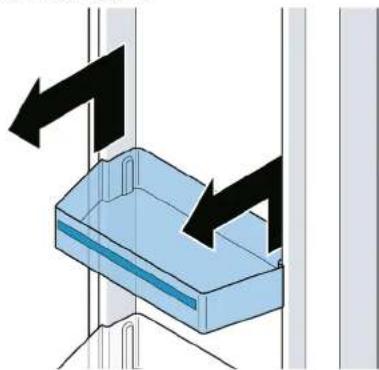

4.6.1 Kapı rafının çıkartılması

Kapı rafını yukarı kaldırın.

Kapı rafı çıkartılmıştır.

4.6.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Rafın değiştirilmesi

Ön kopul:

Kapı açık.

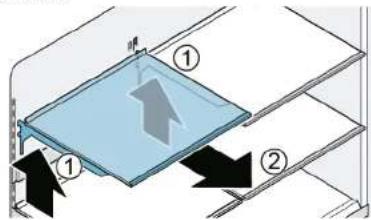

4.7.1 Rafın çıkartılması

1. Rafı kaldırın (1).
2. Rafı çıkartın (2).

4.7.2 Rafın takılması

	Havalandırma deliklerini kapatmayın.
	Cihazı çizmemeye özen göstererek rafı dikkatlice takın.
	Kancaların tamamen takıldığından ve rafın yatay olduğundan emin olun.

▶ Ters sira ile monte edin.

Onarim

4.8 Aksesuar çubuğunun değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Aksesuar çubuğunun çıkartılması

▶ Aksesuar çubuğunu yukarı kaldırın.

Aksesuar çubuğu kaldırılmıştır.

4.8.2 Aksesuar çubuğunun takılması

	Kancaların tamamen takıldığından ve aksesuar çubuğunun yatay olduğundan emin olun.
	Cihazı çizmemeye özen göstererek ekipman çubuğunu dikkatlice takın.
	Kancaların tamamen takıldığından ve aksesuar çubuğunun yatay olduğundan emin olun.

▶ Ters sira ile monte edin.

Onarim

4.9 Çekilebilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

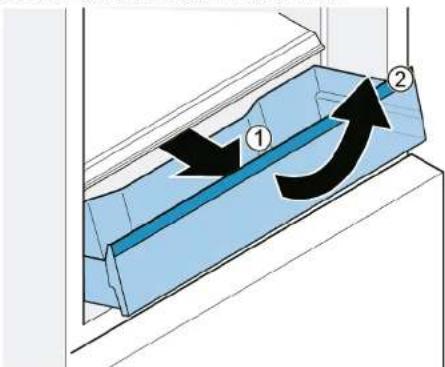

4.9.1 Çekilebilir kabin çıkartılması

1. Kabı tamamen dışarı çekin (1).
2. Çekilebilir kabı önden kaldırın ve çıkartın (2).

Çekilebilir kap çıkartılmıştır.

4.9.2 Çekilebilir kabin takılması

1. Teleskopik rayları tamamen dışarı çekin.
2. Kabı teleskopik raylara yerleştirin ve oturana kadar cihaza itin.

Onarim

4.10 Sabit rafın değiştirilmesi

Ön kopul:

Kapı açık.

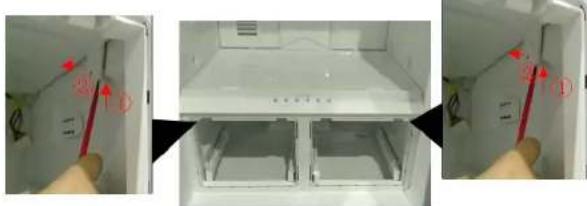

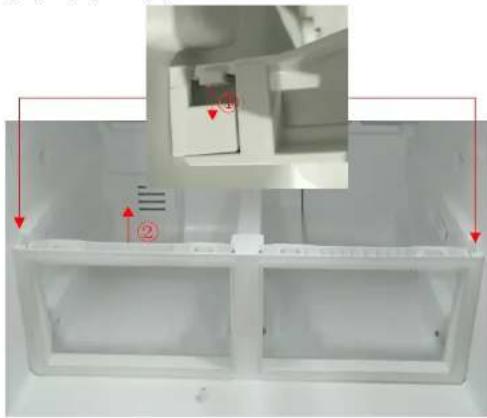

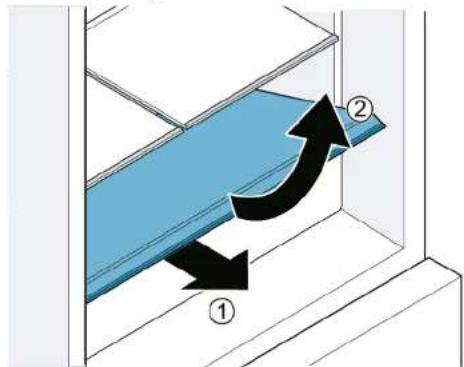

4.10.1 Sabit rafın çıkartılması

1. Bölmeyi açın.
2. 1. Sabit rafi önden kaldırın (1).
3. Sabit rafi çıkartın (2).

Sabit raf çıkartılmıştır.

4.10.2 Sabit rafın takılması

▶ Ters sira ile monte edin.

Onarim

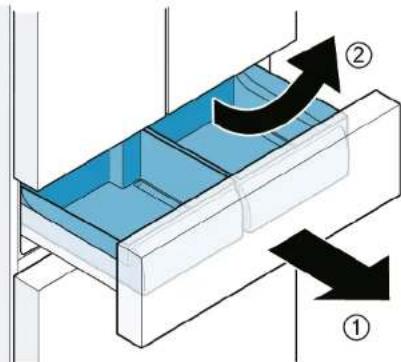

4.11 Soğuk-taze tutma kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Soğuk-taze tutma kabının çıkartılması

1. Çekmeceyi tamamen dışarı çekin (1).
2. Kabı önden kaldırın (2).

Soğuk-taze tutma kabı çıkartılmıştır.

4.11.2 Soğuk-taze tutma kabının takılması

Takarken kabin ve çekmecenin ray kızağı birbirine oturmalıdır.

▶ Ters sira ile monte edin.

Onarim

4.12 Dondurulmuş gıda kabının (küçük) değiştirilmesi

Ön kopul:

Kapı açık.

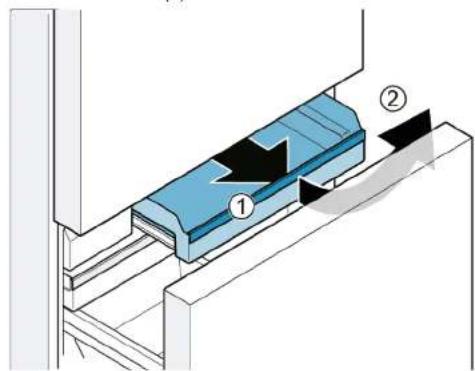

4.12.1 Dondurulmuş gıda kabının (küçük) çıkartılması

1. Derin dondurucu bölmesi çekmecesini tamamen dışarı çekin.
2. 1. Kabı tamamen dışarı çekin (1).

3. Kabı önden kaldırın (2).


Dondurulmuş gıda kabı (küçük) çıkartılmıştır.

4.12.2 Dondurulmuş gıda kabının (küçük) takılması

1. Teleskopik rayları tamamen dışarı çekin.
2. Bölmeyi teleskopik rayların üzerine yerleştirin ve yerine oturana kadar cihaza itin.

Onarim

4.13 Dondurulacak gıda kabının (düz) değiştirilmesi

Ön kopul:

Kapı açık.

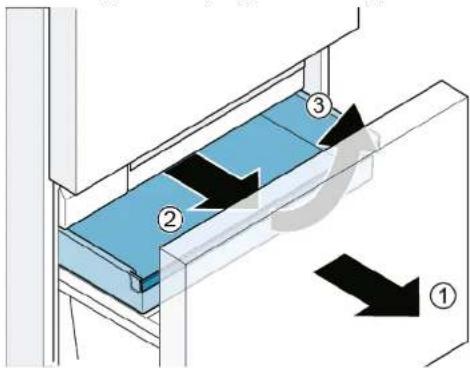

4.13.1 Dondurulacak gıda kabının (düz) çıkartılması

1. Derin dondurucu bölmesi çekmecesini tamamen dışarı çekin (1).
2. Dondurulmuş gıda kabını (düz) tamamen dişarı çekin (2).
3. Dondurulmuş gıda kabını (düz) yukarı kaldırın (3).

Dondurulmuş gıda kabı (düz) çıkartılmıştır.

4.13.2 Dondurulmuş gıda kabının (düz) takılması

▶ Ters sira ile monte edin.

Onarim

4.14 Dondurulmuş gıda kabının (büyük) değiştirilmesi

Ön kopul:

Kapı açık.

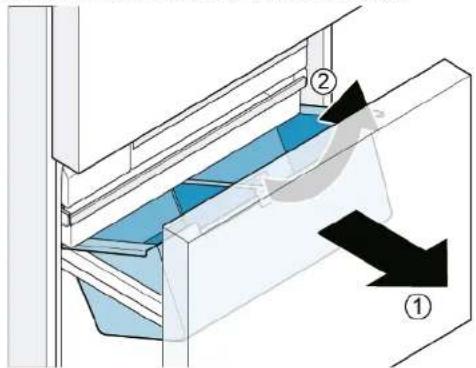

4.14.1 Dondurulmuş gıda kabının (büyük) çıkartılması

DIKKATI

EKİPMAN HASARI!

Bölme duvarını hiçbir zaman dondurulmuş gıda kabından

çıkarmayın.

1. Derin dondurucu bölmesi çekmecesini tamamen dışarı çekin ve dondurulmuş gıda kabını (düz) çıkarın (1).
2. Dondurulmuş gıda kabını (büyük) yukarı kaldırın (2).

Dondurulmuş gıda kabı (büyük) çıkartılmıştır.

4.14.2 Dondurulmuş gıda kabının (büyük) takılması

1. Teleskopik rayları tamamen dışarı çekin.
2. Bölmeyi teleskopik rayların üzerine yerleştirin ve yerine oturana kadar cihaza itin.

Onarim

4.15 Buz küpü kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.15.1 Buz küpü kabının çıkartılması

1. Derin dondurucu bölmesi çekmecesini tamamen dışarı çekin.
2. 1. Dondurulmuş gıda kabını (düz) gidebildiği yere kadar dışarı çekin (1).
3. Buz küpü kabını çıkartın (2).

Buz küpü kabı çıkartılmıştır.

4.15.2 Buz küpü kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.16 LED lambaların değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Bıçak 10 mm x 1,6 mm x 200 mm

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

DİKKAT

Keskin köşeler! Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.16.1 Soğutucu bölmesindeki üst LED lambanın çıkartılması

1. Parmağınızı LED lambanın etrafında hareket ettirerek boşluk yaratın.

1. Düz tornavidayı boşluğa yerleştirin ve üstteki LED lambayı gösterilen yönde çıkartın.

1. LED lamba terminalinin bağlantısını çıkarın.

Soğutucu bölmesindeki üst LED lamba çıkartılmıştır.

4.16.2 Soğutucu bölmesindeki yan lambanın çıkartılması

1. Yan lambanın üst tutucusunu çıkarmak için düz tornavida kullanın.

1. Lamba kapağının bir tarafından boşluk yaratmak için düz tornavida kullanın ve diğer elinizle kapağı çıkartın.

1. LED şeridini de aynı şekilde çıkartın.

1. LED şeridini prizden çıkartın.

301866441 218

Soğutucu bölmesindeki yan lamba çıkartılmıştır.

4.16.3 0 °C bölme lambasının çıkartılması

1. Ayırmak için lamba kapağı ile kapı arasındaki boşluğa düz tornavida sokarak lamba kapağını çıkartın.

1. Lamba terminalinin bağlantısını çıkarın.

1. 1. Kancayı serbest bırakın (1).
2. Lambayı çıkartın (2).

0 °C bölme lambası çıkartılmıştır.

型号: 100000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 1000000000000000 型号: 1000000000000000 型号: 100000000000000 型号: 1256788888888888888888888888888888888888888888888888888888888888888888888888888888 型号: 1256788888888888888888888888888888888 型号: 1256793333333333333333333333333333333333333333333333333333333333333333 型号: 12567946666666666666666666666666666666666666666666666666666666666666666666666 型号: 1256794929999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 型号: 1256712222222222222222222222222222222222222222222222222222222222222222222 型号: 12567144444444444444444444444444444444444444444444444444444444444 型号: 1256715777777777777777777777777777777777777777777777777777777777777777 型号: 125671711111111111111111111111111111111111111111111111111 型号: 12567175555555555555555555555555555555555555555555555555555555555555 型号: 12567179999999999999999999999999999999999999999999999 型号: 125672144444444444444444444444444444444444 型号: 1256721711111111111111111111111111111111111 型号: 125672227777777777777777777777777777777777 型号: 125672263333333333333333333333333333333333 型号: 125672296666666666666666666666666666666 型号: 12567233 型号: 12567237 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724

4.16.4 Arka duvar lambalarını çıkarma

Teknik özellikler nedeniyle arka duvar lambaları ayrı olarak değiştirilemez. Lambalar arka duvar yedek parça setine dahildir.

Ön kopul:

Kapı açık.

Soğutucu bölme iç donanımı çıkartılmıştır.

0 °C bölmesi iç donanımları çıkartılmıştır.

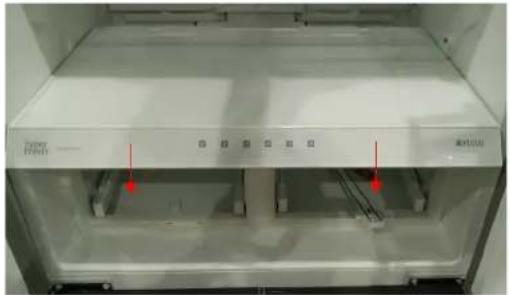

1. Bir elinizle nem ayar kapağının arkasını tutun (1).
2. Diğer elinizle kapağı çözün (2).

1. İkinci kapağı da aynı şekilde çıkarın.

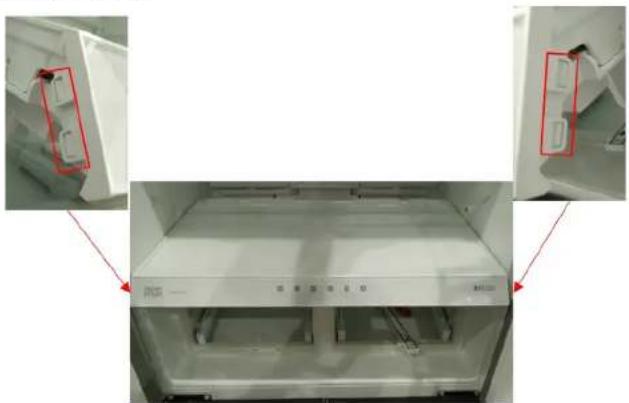

2. 1. İki tırmaktan kurtarın (1).
3. Tırnakları (2) dışarı çekin.

1. Orta bölmeyi dışarı çekin.

1. Dört tırnaktan kurtarın.

1. Ekran modülünün elektrik bağlantısını ayırın.

1. 1. İki timaktan kurtarın (1).

2. Çerçeveyi çıkarın (2).

1. 1. İki vidayı sökün (1).

2. Orta kartı dışarı çekin (2).

1. 0 °C bölmesi evaporatör kapağını dışarı doğru çekin.

Kapak serbest kaldığında bir "klik" sesi duyulur.

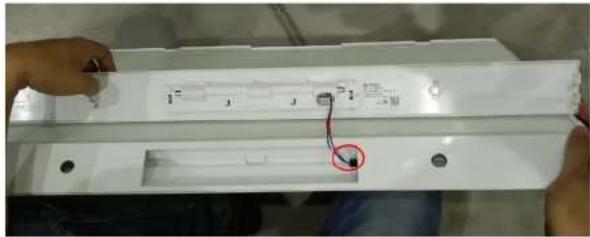

1. Bağlantısı kesilmiş 0 °C bölme sıcaklık sensörü.

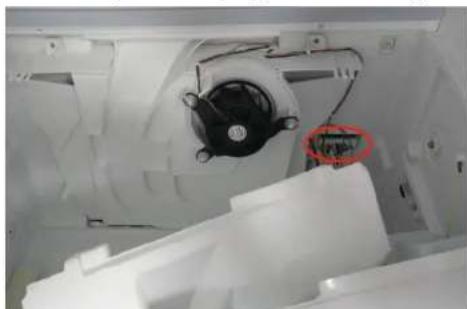

1. 0 °C bölmesi evaporatör ön kapak grubunun elektrik bağlantılarını ayırın.

0 °C bölmesi evaporatör ön kapak grubu çıkartılmıştır.

Onarim

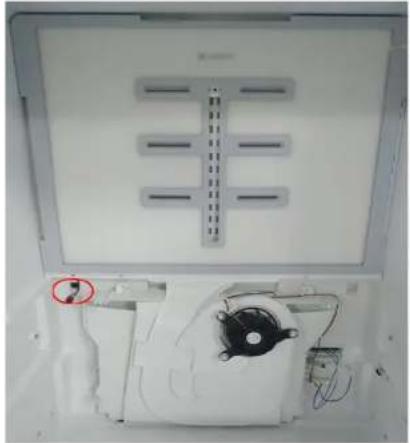

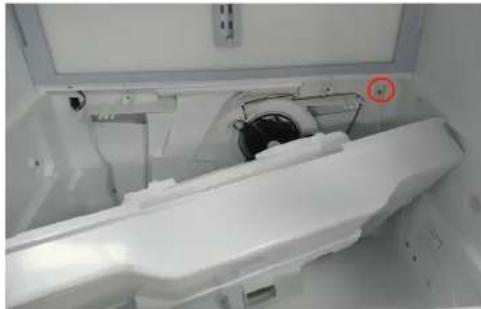

1. Arka duvar lambalarının elektrik bağlantısını kesin. 13. 1. İki vidayı sökün (1).

1. Arka duvar grubunu dışarı çekin (2).

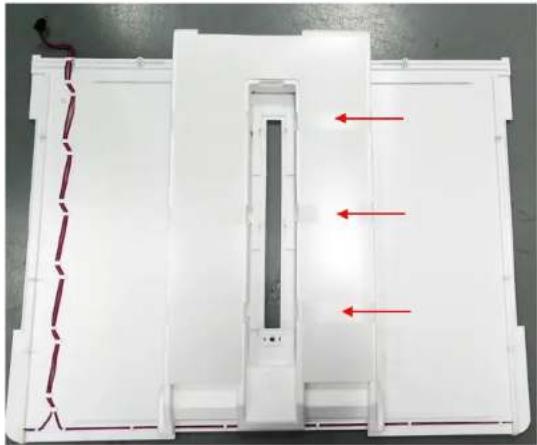

1. Bandı yırtın ve köpük kanalını 0 °C bölmesi evaporatör ön kapağından ayırın.

Entegre lambalı arka duvar çıkartılmıştır.

4.16.5 LED lambaların takılması

▶ Ters sira ile monte edin.
