Remont

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappipakastin

Tämä asiakirja 241

1.1 Tärkeitä tietoja....241

1.1.1 Tarkoitus 241

1.2 Symboleiden merkitys.... 241

1.2.1 Vaaratasot.... 241

1.2.2 Varoitusmerkit.... 241

1.2.3 Varoitusten rakenne 242

1.2.4 Yleiset symbolit.... 242

Turvallisuus.... 243

2.1 Yleiset turvallisuusohjeet.... 243

2.1.1 Kaikki kotitalouskoneet.... 243

Työkalut ja apuvälineet.... 244

Korjaus....245

4.1 Oven tiivisteen vaihtaminen 245

4.1.1 Oven tiivisteen poistaminen 245

4.1.2 Oven tiivisteen asennus 245

4.2 Ovenkahvan vaihtaminen.... 248

4.2.1 Ovenkahvan poistaminen 248

4.2.2 Ovenkahvan asentaminen 248

4.3 Laatikon kahvan vaihtaminen 249

4.3.1 Laatikon kahvan poistaminen 249

4.3.2 Laatikon kahvan asentaminen 249

4.4 Vasemman oven saranoiden vaihtaminen.... 250

4.4.1 Vasemman oven saranoiden poistaminen 251

4.4.2 Vasemman oven saranoiden asennus.... 252

4.5 Oikean oven saranoiden vaihtaminen 253

4.5.1 Oikean oven saranoiden poistaminen.... 254

4.5.2 Oikean oven saranoiden asentaminen.... 255

4.6 Ovihyllyn vaihtaminen.... 256

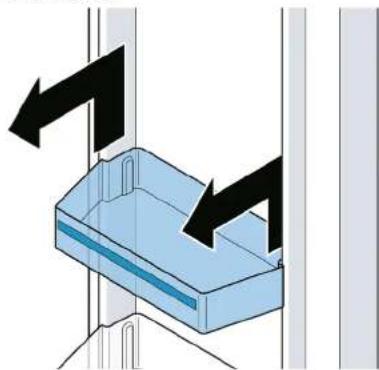

4.6.1 Ovihyllyn poistaminen 256

4.6.2 Ovihyllyn asentaminen 256

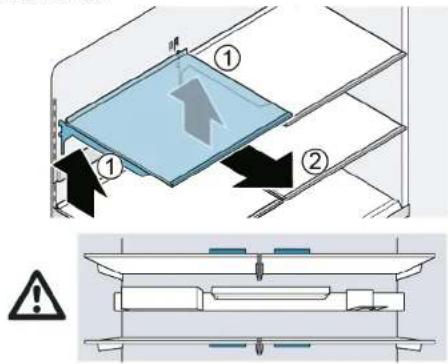

4.7 Hyllyn vaihtaminen 257

4.7.1 Hyllyn poistaminen 257

4.7.2 Hyllyn asentaminen 257

4.8 Laitepalkin vaihtaminen 258

4.8.1 Laitepalkin poistaminen 258

4.8.2 Laitepalkin asentaminen 258

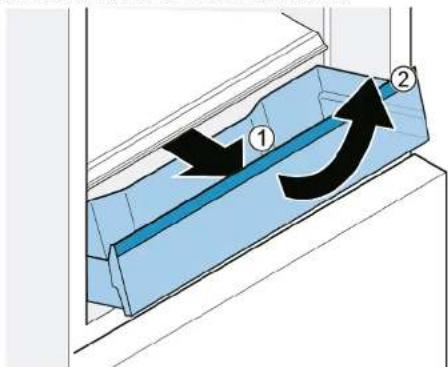

4.9 Ulosvedettävän lokeron vaihtaminen 259

4.9.1 Ulosvedettävän lokeron poistaminen 259

4.9.2 Ulosvedettävän lokeron asentaminen 259

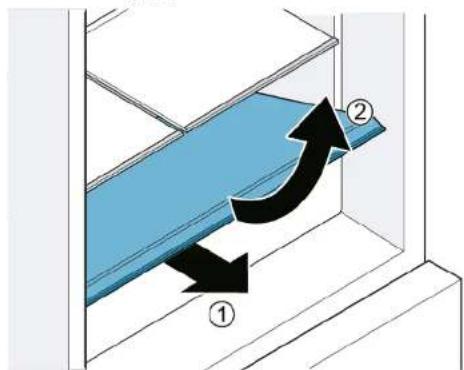

4.10 Kiinteän hyllyn vaihtaminen 260

4.10.1 Kiinteän hyllyn poistaminen.... 260

4.10.2 Kiinteän hyllyn asentaminen.... 260

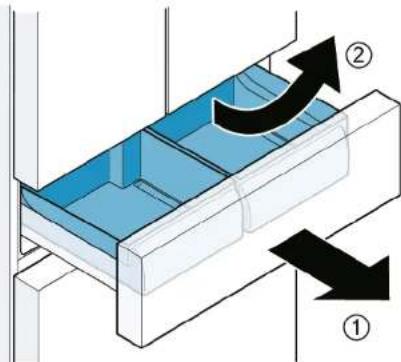

4.11 Cool-fresh-lokeron vaihtaminen 261

4.11.1 Cool-fresh-lokeron poistaminen 261

4.11.2 Cool-fresh-lokeron asentaminen 261

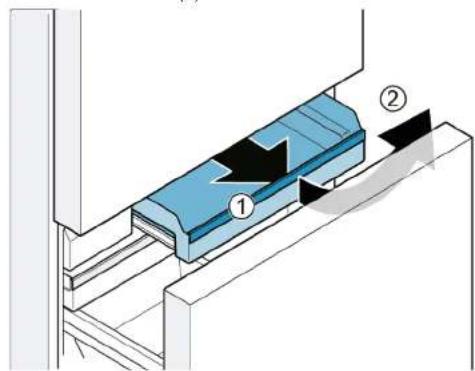

4.12 Pakastelokeron vaihtaminen (pieni).... 262

4.12.1 Pakastelokeron poistaminen (pieni) 262

4.12.2 Pakastelokeron asentaminen (pieni) 262

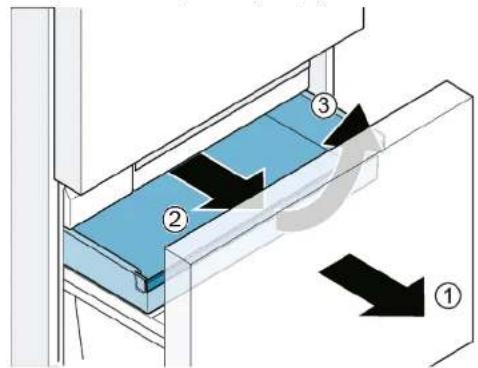

4.13 Pakastelokeron vaihtaminen (tasainen) 263

4.13.1 Pakastelokeron poistaminen (tasainen).... 263

4.13.2 Pakastelokeron asentaminen (tasainen) 263

4.14 Pakastelokeron vaihtaminen (iso) 264

4.14.1 Pakastelokeron poistaminen (suuri) 264

4.14.2 Pakastelokeron asennus (iso) 264

4.15 Jääpala-astian vaihtaminen 265

4.15.1 Jääpala-astian poistaminen 265

4.15.2 Jääpala-astian asentaminen 265

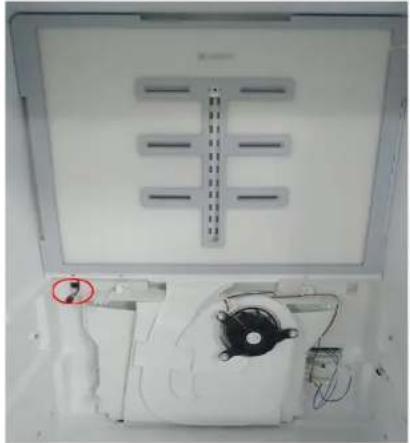

4.16 LED-lamppujen vaihtaminen....266

4.16.1 Jääkaappiosan LED-ylälampun poistaminen 266

4.16.2 Jääkaappiosan sivulampun poistaminen 267

4.16.3 0 °C:n säilytyslokeron lampun poistaminen 268

4.16.4 Takaseinälamppujen poistaminen.... 269

4.16.5 LED-lamppujen asennus.... 273

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.
■ Estä painavien komponenttien putoaminen.
- Älä koske liikkuviiin komponentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva riski!
■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Kuusiokolokärkiavain[00340820]	2,5 mm
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x60 mm, pakkauksessa[00341820]
Uraruuvimeisseli Terä 10 mm x 1,6 mm x200 mm
Torx-kärki TX20[00340865]	6,3 mm (1/4")

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyökalut:

Kuusiokolokärkiavain 2,5 mm [00340820]

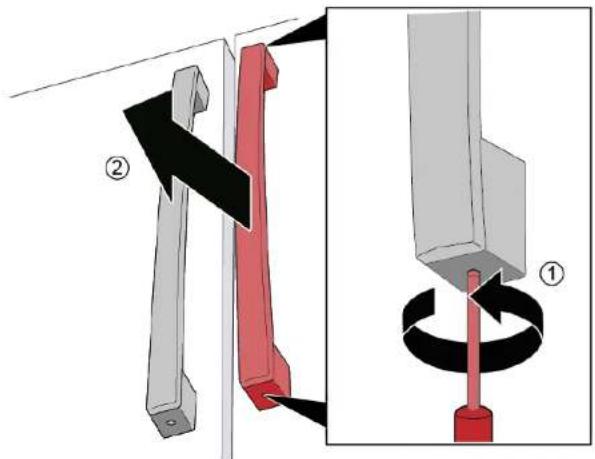

4.2.1 Ovenkahvan poistaminen

1. Kierrä kaksi ruuvia auki (1).

2. Poista ovenkahva (2).

Ovenkahva on poistettu.

Toisen oven kahva voidaan poistaa samalla tavalla.

4.2.2 Ovenkahvan asentaminen

1. Sovita kahva pystysuorassa esiasennetuille pulteille. Kahvan reikien tulee osoittaa ylös ja alas.
2. Kiristä esiasennetut ruuvit myötäpäivään kahvassa ylhäältä alaspäin.

2021-09-30_9001640334 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 248 alkaa 817

Korjaus

4.3 Laatikon kahvan vaihtaminen

Erikoistyökalut:

Kuusiokolokärkiavain 2,5 mm [00340820]

4.3.1 Laatikon kahvan poistaminen

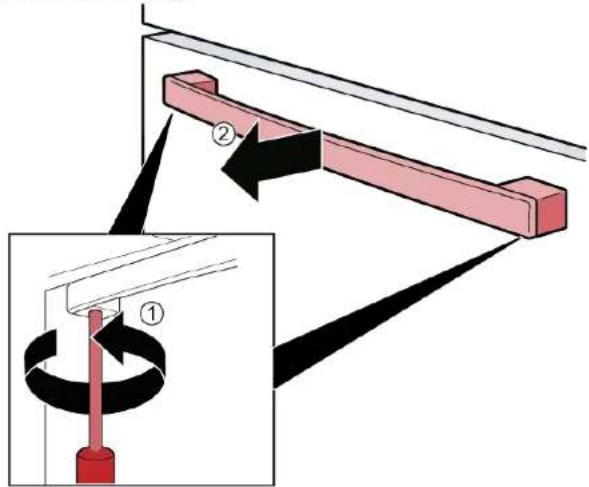

1. Kierrä kaksi ruuvia auki (1).
2. Laatikon kahva poistettu (2).

Laatikon kahva poistettu.

4.3.2 Laatikon kahvan asentaminen

1. Aseta kahva vaakasuoraan esiasennetuille pulteille.
   Kahvan reikien tulee osoittaa ylös ja alas.
2. Kiristä esiasennetut ruuvit myötäpäivään kahvassa alakautta.

Korjaus

4.4 Vasemman oven saranoiden vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

▶ Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven
poistamiseen liittyvät vaiheet.
▶ Laitteen siirtämiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi

▶ Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

▶ Sähköosien korjaus tulisi antaa pätevien sähköasentajien
suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista

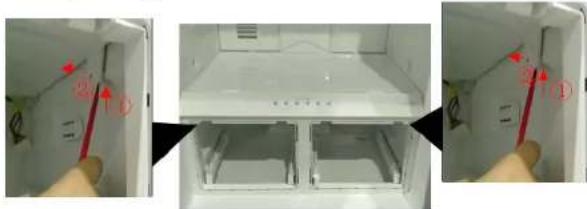

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

Korjaus

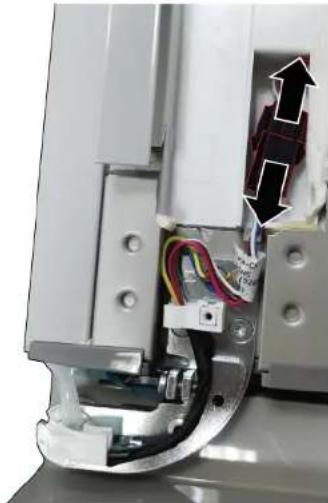

4.4.1 Vasemman oven saranoiden poistaminen

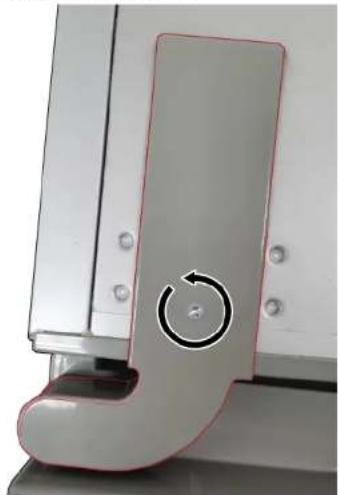

1. 1. Kierrä ruuvi auki.

2. Poista yläsaranan suojus.

1. Irrota oven sähköliitäntä.

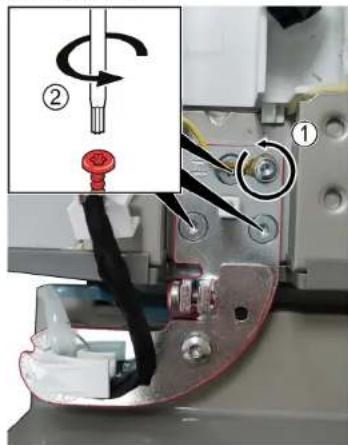

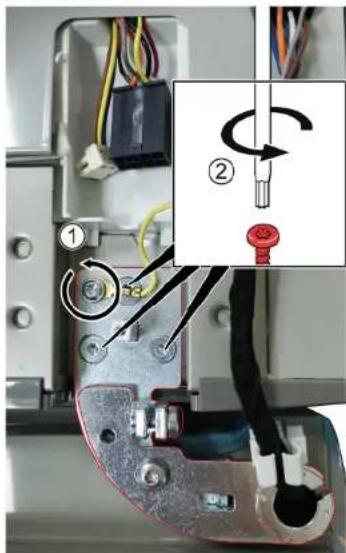

1. 1. Kierrä maadoitusliitännän ruuvi auki (1).

2. Kierrä kolme ruuvia auki (2).

3. Poista yläsarana.

Yläsarana on poistettu.

1. Poista vasen ovi siirtämällä ylös.
2. 1. Kierrä kolme ruuvia auki.

3. Poista alasarana.

4.4.2 Vasemman oven saranoiden asennus

1. Asenna vastakkaisessa järjestyksessä.
2. Kohdista jääkaappiosan ovet. Katso yksityiskohdat käyttöoppaasta (AGA).

Korjaus

4.5 Oikean oven saranoiden vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

▶ Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven
poistamiseen liittyvät vaiheet.
▶ Laitteen siirtämiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

▶ Sähköosien korjaus tulisi antaa pätevien sähköasentajien
suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

Korjaus

4.5.1 Oikean oven saranoiden poistaminen

1. 1. Kierrä ruuvi auki.

2. Poista yläsaranan suojus.

1. Irrota oven sähköliitäntä.

1. 1. Kierrä maadoitusliitännän ruuvi auki (1).

2. Kierrä kolme ruuvia auki (2).

3. Poista yläsarana.

Yläsarana on poistettu.

1. Poista oikea ovi siirtämällä ylös.

2. 1. Kierrä kolme ruuvia auki.

3. Poista alasarana.

4.5.2 Oikean oven saranoiden asentaminen

1. Asenna vastakkaisessa järjestyksessä.
2. Kohdista jääkaappiosan ovet. Katso yksityiskohdat käyttöoppaasta (AGA).

Korjaus

4.6 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Ovihyllyn poistaminen

▶ Nosta oviluukku ylös.

Ovihylly on poistettu.

4.6.2 Ovihyllyn asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Hyllyn poistaminen

1. Nosta hylly ylös (1).
2. Poista hylly (2).

4.7.2 Hyllyn asentaminen

	Älä peitä tuuletusaukkoja.
	Aseta hylly varovasti välttääksesi kodinkoneen naarmuuntumisen.
	Varmista, että koukut on asennettu täysin paikalleen ja hylly on vaakasuorassa.

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Laitepalkin vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Laitepalkin poistaminen

▶ Nosta laitepalkki ylös.

→ Laitepalkki on poistettu.

4.8.2 Laitepalkin asentaminen

	Tarkista, että koukut on asennettu täysin paikalleen ja laitepalkki on vaakasuorassa.
	Aseta laitepalkki varovasti välttääksesi kodinkoneen naarmuuntumisen.
	Tarkista, että koukut on asennettu täysin paikalleen ja laitepalkki on vaakasuorassa.

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Ulosvedettävän lokeron poistaminen

1. Vedä säiliö kokonaan ulos (1).
2. Nosta ulosvedettävä säiliö eteen ja poista (2).

Ulosvedettävä lokero on poistettu.

4.9.2 Ulosvedettävän lokeron asentaminen

1. Vedä ulosvedettävät kiskot kokonaan ulos.
2. Aseta säiliö teleskooppikiskoille ja paina laitteen sisään, kunnes se kytkeytyy.

Korjaus

4.10 Kiinteän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Kiinteän hyllyn poistaminen

1. Avaa säiliö.
2. 1. Nosta kiinteä hylly eteen (1).
3. Poista kiinteä hylly (2).

Kiinteä hylly on poistettu.

4.10.2 Kiinteän hyllyn asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Cool-fresh-lokeron poistaminen

1. Vedä laatikko kokonaan ulos (1).
2. Nosta säiliötä edessä (2).

Asetuksen aikana säiliön kisko-ohjaimen laatikon tulee sovittua keskenään yhteen.

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Pakastelokeron vaihtaminen (pieni)

Vaatimus:

Ovi on auki.

4.12.1 Pakastelokeron poistaminen (pieni)

1. Vedä pakastelokeron laatikko kokonaan ulos.
2. 1. Vedä säiliö kokonaan ulos (1).

3. Nosta säiliötä edessä (2).

Pakastelokero (pieni) on poistettu.

4.12.2 Pakastelokeron asentaminen (pieni)

1. Vedä ulosvedettävät kiskot kokonaan ulos.
2. Aseta lokero teleskooppikiskoille ja paina laitteen sisään, kunnes se kytkeytyy.

Korjaus

4.13 Pakastelokeron vaihtaminen (tasainen)

Vaatimus:

Ovi on auki.

4.13.1 Pakastelokeron poistaminen (tasainen)

1. Vedä pakastelokeron laatikko kokonaan ulos (1).
2. Vedä pakastelokero (tasainen) ulos (2).
3. Nosta pakastelokeroa (tasainen) ulos (3).

Pakastelokero (tasainen) on poistettu.

4.13.2 Pakastelokeron asentaminen (tasainen)

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.14 Pakastelokeron vaihtaminen (iso)

Vaatimus:

Ovi on auki.

4.14.1 Pakastelokeron poistaminen (suuri)

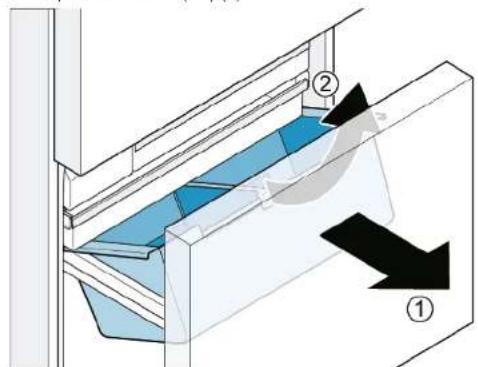

HUOMIO! LAITTEEN VAHINGOITTUMINEN

- Älä koskaa poista väliseinää pakastelokerosta.

1. Vedä pakastelokeron laatikko kokonaan ulos ja poista pakastelokero (tasainen) (1).
2. Nosta pakastelokeroa (iso) (2).

Pakastelokero (iso) on poistettu.

4.14.2 Pakastelokeron asennus (iso)

1. Vedä ulosvedettävät kiskot kokonaan ulos.
2. Aseta lokero teleskooppikiskoille ja paina laitteen sisään, kunnes se kytkeytyy.

Korjaus

4.15 Jääpala-astian vaihtaminen

Vaatimus:

Ovi on auki.

4.15.1 Jääpala-astian poistaminen

1. Vedä pakastelokeron laatikko kokonaan ulos.
2. 1. Vedä pakastelokero (tasainen) niin ulos kuin se tulee (1).
3. Poista jääpäla-astia (2).

Jääpala-astia on poistettu.

4.15.2 Jääpala-astian asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.16 LED-lamppujen vaihtaminen

Erikoistyökalut:

Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Uraruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa
Sähköosien korjaus tulisi antaa pätevien sähköasentajien
suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Sisällä olevat ylemmät lisävarusteet on poistettu.

4.16.1 Jääkaappiosan LED-ylälampun poistaminen

1. Tee rako laittamalla sormi LED-lampun kehärenkaan ympäri.

1. Aseta talttapäinen ruuvimeisseli rakoon ja poista LED-ylälamppu näytettyyn suuntaan.

1. Irrota LED-lampun sähköliitäntä.

Jääkaappiosan LED-ylälamppu on poistettu.

4.16.2 Jääkaappiosan sivulampun poistaminen

1. Poista sivulampun yläpidike talttapäisen ruuvimeisselin avulla.

1. Tee rako lampun suojuksen yhdelle puolelle talttapäisen ruuvimeisselin avulla ja poista suojus toisella kädellä.

1. Poista LED-nauha kannasta.

301866441 218

Jääkaappiosan sivulamppu on poistettu.

4.16.3 0 °C:n säilytyslokeron lampun poistaminen

1. Poista lampun suojus työntämällä talttapäinen ruuvimeisseli lampun suojuksen ja oven väliseen rakoon ja kampea ne erilleen.

1. Irrota lampun sähköliitäntä.

1. 1. Vapauta koukku (1).
2. Poista lamppu (2).

0 °C:n säilytyslokero on poistettu.

型号: 100000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 10000000000000000 型号: 1000000000000000 型号: 1000000000000000 型号: 100000000000000 型号: 1256788888888888888888888888888888888888888888888888888888888888888888888888888888 型号: 1256788888888888888888888888888888888 型号: 125679333333333333333333333333333333333333333333333333333333333333333333 型号: 12567946666666666666666666666666666666666666666666666666666666666666666666666666666 型号: 12567949999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 型号: 12567122222222222222222222222222222222222222222222222222222222222222222222 型号: 12567144444444444444444444444444444444444444444444444444444444444 型号: 12567157777777777777777777777777777777777777777777777777777777777777777 型号: 125671711111111111111111111111111111111111111111111111111 型号: 125671755555555555555555555555555555555555555555555555555555555555555 型号: 12567179999999999999999999999999999999999999999999999 型号: 1256721444444444444444444444444444444444444 型号: 125672171111111111111111111111111111111111 型号: 125672222222222222222222222222222222222 型号: 12567225555555555555555555555555555555 型号: 12567230333333333333333333333333333333333 型号: 125672347677777777777777777777777777777 型号: 125672383333333333333333333 型号: 125672426666666666666666666666666 型号: 12567246 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724 型号: 1256724

4.16.4 Takaseinälamppujen poistaminen

Johtuen takaseinälamppujen teknisestä rakenteesta LED-moduulia ei voi vaihtaa erikseen. Lamput sisältyvät takaseinän varaosasettiin.

Vaatimus:

Ovi on auki.

2021-09-30_9001640334 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 269 alkaa 817

Jääkaappiosan sisustan kiinnikkeet on poistettu.

0 °C:n säiilytyslokerin sisustan kiinnikkeet on poistettu.

1. 1. Pidä kosteudensäätökannen takaosasta kiinni yhdellä kädellä (1).
2. Vapauta kansi toisella kädellä (2).

1. Irrota toinen kansi samalla tavalla.

2. 1. Vapauta kaksi klipsiä (1).
3. Vedä klipsit ulos (2).

1. Vedä välilevy ulos (2).


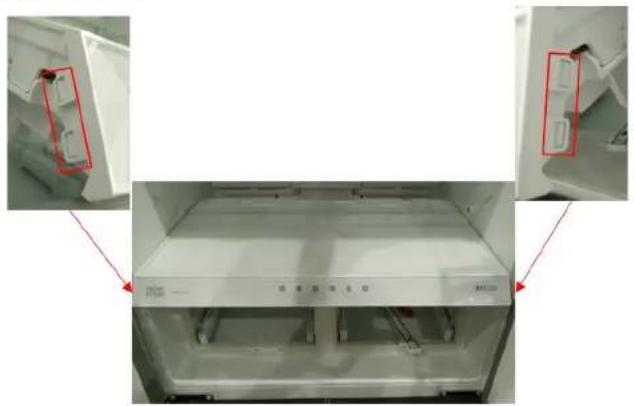

1. Vapauta neljä klipsiä.

1. Irrota näyttömoduulin sähköliitäntä.


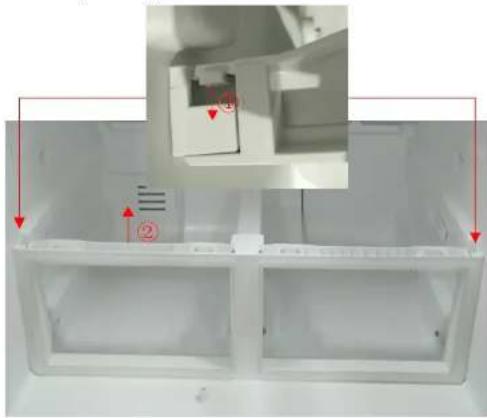

1. 1. Vapauta kaksi klipsiä (1).

2. Vedä kehys ulos (2).


1. 1. Kierrä kaksi ruuvia auki (1).
2. Vedä keskilevy ulos (2).

1. Vedä 0 °C:n säilytyslokeron haihduttimen kansi ulos.

Kannen vapautumisen yhteydessä kuuluu "napsahdus".

1. Irrotettu 0 °C:n säilytyslokeron lämpötila-anturi.

1. Irrota sähköliitännät 0 °C:n säilytyslokeron haihduttimen etukansiryhmästä.

0 °C:n säilytyslokeron haihduttimen kansiryhmä on poistettu.

Korjaus

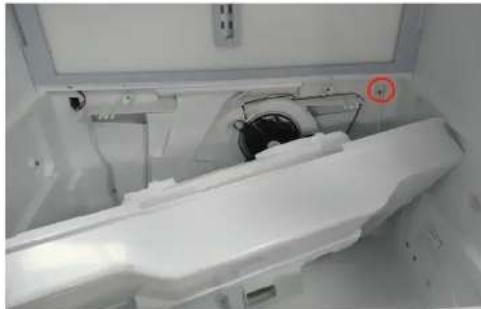

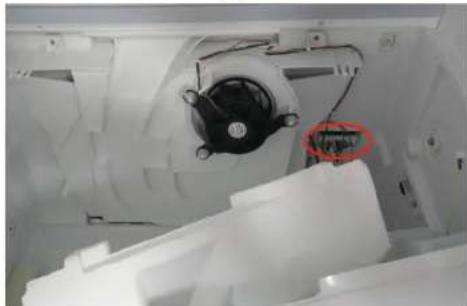

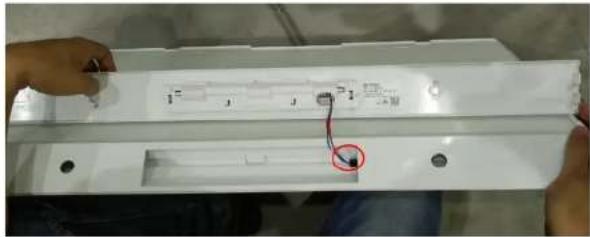

1. Irrora takaseinän lamppujen sähköliitäntä. 13. 1. Kierrä kaksi ruuvia auki (1).

1. Vedä takaseinäryhmä (2) ulos.

1. Revi teippi ja erota vaahtokanava 0 °C:n säilytyslokeron haihduttimen etukannesta.

Takaseinä ja siinä olevat lamput on irrotettu.

4.16.5 LED-lamppujen asennus

- Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
