NÁVOD NA OBSLUHU KF96DAXEA SIEMENS

Nástroje a pomôcky 652

Oprava....653

4.1 Výmena tesnenia dvierok....653
4.1.1 Odoberanie tesnenia dvierok 653
4.1.2 Montáž tesnenia dvierok....653

4.2 Výmena dverovej úchytky 656 4.2.1 Odoberanie dverovej úchytky 656 4.2.2 Montáž dverovej úchytky 656

4.4 Výmena ľavých závesov dverí......658 4.4.1 Odoberanie ľavých závesov dverí......659 4.4.2 Montáž ľavých závesov dverí......660

4.5 Výmena pravých závesov dverí....661 4.5.1 Odoberanie pravých závesov dverí....662 4.5.2 Montáž pravých závesov dverí....663

4.6 Výmena poličky v dvierkach .... 664 4.6.1 Odobratie poličky v dvierkach .... 664 4.6.2 Montáž poličky do dvierok .... 664

4.7 Výmena odkladacej plochy....665 4.7.1 Odobratie odkladacej plochy....665 4.7.2 Montáž odkladacej plochy....665

4.8 Výmena pásu s vybavením....666
4.8.1 Odobratie pásu s vybavením....666
4.8.2 Montáz pásu s vybavením.... 666
4.9 Výmena vysúvacej nádoby 667 4.9.1 Odobratie vysúvacej nádoby 667
4.9.2 Montáž vysúvacej nádoby....667
4.10 Výmena pevnej odkladacej plochy ....668 4.10.1 Odobratie pevnej odkladacej plochy ....668 4.10.2 Montáž pevnej odkladacej plochy ....668
4.11 Výmena nádoby cool-fresh 669 4.11.1 Odobratie nádoby cool-fresh 669 4.11.2 Montáz nádoby cool-fresh 669
4.12 Výmena (malej) nádoby na zmrazené potraviny....670 4.12.1 Odobratie (malej) nádoby na zmrazené potraviny....670 4.12.2 Montáz (malej) nádoby na zmrazené potraviny....670
4.13 Výmena (plochej) nádoby na zmrazené potraviny ....671 4.13.1 Odobratie (plochej) nádoby na zmrazené potraviny ....671 4.13.2 Montáž (plochej) nádoby na zmrazené potraviny ....671
4.14 Výmena (veľkej) nádoby na zmrazené potraviny .... 672 4.14.1 Odobratie (veľkej) nádoby na zmrazené potraviny .... 672 4.14.2 Montáz (veľkej) nádoby na zmrazené potraviny.... 672
4.15 Výmena nádoby na ľadové kocky....673 4.15.1 Odobratie nádoby na ľadové kocky....673 4.15.2 Montáž nádoby na ľadové kocky....673
4.16 Výmena LED žiaroviek .... 674 4.16.1 Odobratie homej LED žiarovky v chladiacom priestore .... 674 4.16.2 Odobratie bočnej LED žiarovky v chladiacom priestore .... 675 4.16.3 Odobratie žiarovky priestoru 0 °C .... 676 4.16.4 Odobratie žiaroviek na zadnej stene .... 677 4.16.5 Montáž LED žiaroviek.... 681

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

- Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!

- Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.

■ Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.

■ Zaistite t'ažké komponenty proti pádu.

■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.

■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Šesthranný imbu-sový kľůč[00340820]	2,5 mm
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]
Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x200 mm
Bit Torx TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

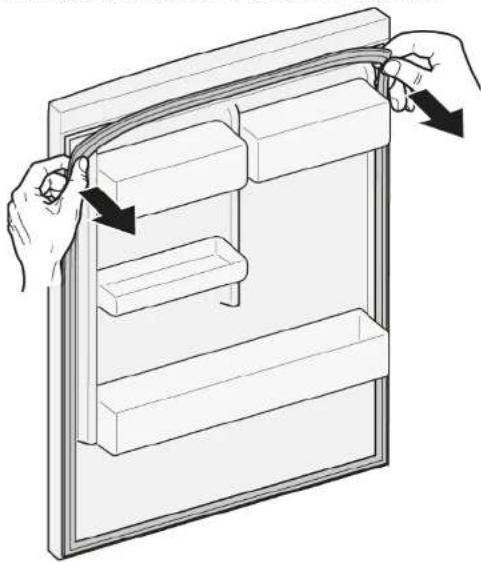

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normálna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitím fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drázky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

4.2.1 Odoberanie dverovej úchytky

1. Odskrutkujte dve skrutky (1).
2. Odoberte dverovú úchytku (2).

Druhá dverová úchytka sa dá odobrat rovnakým spôsobom.

4.2.2 Montáž dverovej úchytky

1. Prichytte držadlo vertikálne na vopred namontované čapy. Diery na držadle musia smerovať nahor a nadol.

1. Držadlo vložte horizontálne do vopred namontovaných čapov. Diery na držadle musia smerovať nadol.
2. Utiahnite vopred namontované skrutky v smere hodinových ručičiek do držadla zdola.

Oprava

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ► Elektrické diely má opravovať kvalifikovný elektrikár. ► Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Úmrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ► Elektrické diely má opravovať kvalifikovný elektrikár. ► Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Úmrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

Požiadavka:

Oprava

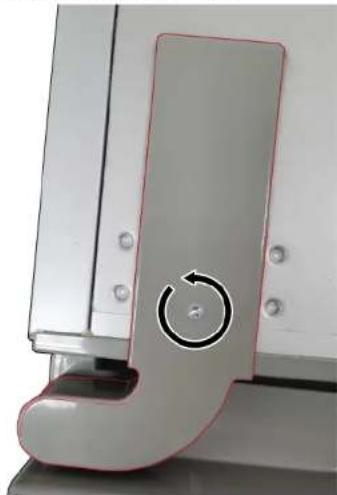

1. 1. Odskrutkuite skrutku.

2. Odoberte kryt horného závesu.

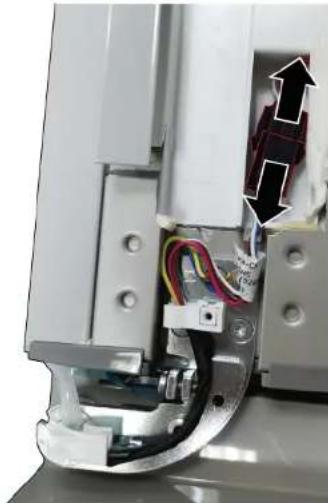

1. Odpojte elektrické pripojenie dverí.

Spodný záves je odobratý.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ► Elektrické diely má opravovať kvalifikovný elektrikár. ► Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Úmrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ► Elektrické diely má opravovať kvalifikovný elektrikár. ► Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Úmrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

Požiadavka:

Oprava

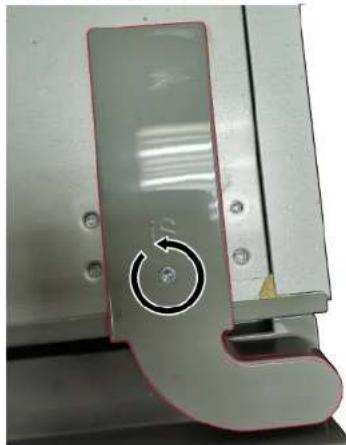

1. 1. Odskrutkuite skrutku.

2. Odoberte kryt horného závesu.

1. Odpojte elektrické pripojenie dverí.

Spodný záves je odobratý.

4.6 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

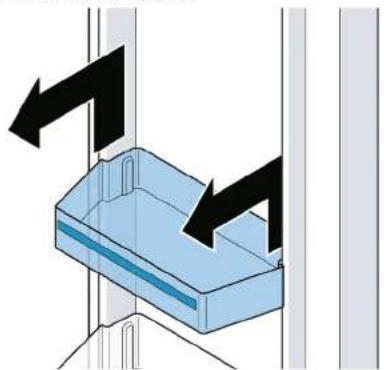

4.6.1 Odobratie poličky v dvierkach

▶ Nadvihnite poličku v dvierkach.

4.7 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.7.2 Montáž odkladacej plochy

	Nezakrývajte vetracie otvory.
	Odkladaciu plochu vložte opatme, aby ste nepoškriabali spotrebič.
	Uistite sa, že sú háčiky úplne vložené a odkladacia plocha je horizontálne.

Dvierka sú otvorené.

	Skontrolujte, či sú háčiky úplne vložené a pás s vybavením je horizontálne.
	Pàs s vybavením vložte opatrne, aby ste nepoškriabali spotrebič.
	Skontrolujte, či sú háčiky úplne vložené a pás s vybavením je horizontálne.

4.9 Výmena vysúvacej nádoby

Požiadavka:

Dvierka sú otvorené.

4.9.1 Odobratie vysúvacej nádoby

1. Úplne vytiahnite nádobu (1).
2. Nadvihnite vyt'ahovaciu nádobu za prednú čast' a odoberte (2).

Vysúvacia nádoba je odobratá.

4.9.2 Montáž vysúvacej nádoby

4.10 Výmena pevnej odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

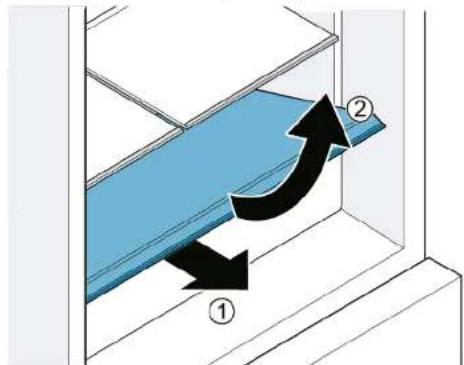

4.10.1 Odobratie pevnej odkladacej plochy

1. Otvorte nádobu.
2. 1. Nadvihnite pevnú odkladaciu plochu za prednú čast' (1).
3. Odoberte pevnú odkladaciu plochu (2).

Pevná odkladacia plocha je odobratá.

4.10.2 Montáž pevnej odkladacej plochy

4.11 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie nádoby cool-fresh

▶ 1. Úplne vytiahnite zásuvku (1).
2. Nadvihnite nádobu za prednú časť (2).

Počas vloženia musí vodiaca koľajnica nádoby a zásuvka do seba za- padnút.

Dvierka sú otvorené.

4.12.1 Odobratie (malej) nádoby na zmrazené potraviny

1. Úplne vytiahnite zásuvku mraziacej priehradky.
2. 1. Úplne vytiahnite nádobu (1).

3. Nadvihnite nádobu za prednú časť (2).

Dvierka sú otvorené.

4.13.1 Odobratie (plochej) nádoby na zmrazené potraviny

4.14 Výmena (veľkej) nádoby na zmrazené potraviny

Požiadavka:

Dvierka sú otvorené.

4.14.1 Odobratie (vel'kej) nádoby na zmrazené potraviny

POZORI

POŠKODENIE VYBAVENIA!

(Veľká) nádoba na zmrazené potraviny je odobrata.

Dvierka sú otvorené.

4.16 Výmena LED žiaroviek

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]
Bit Torx TX20 6,3 mm (1/4") [00340865]
Plochý skrutkovač Čepel' 10 mm x 1,6 mm x 200 mm

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

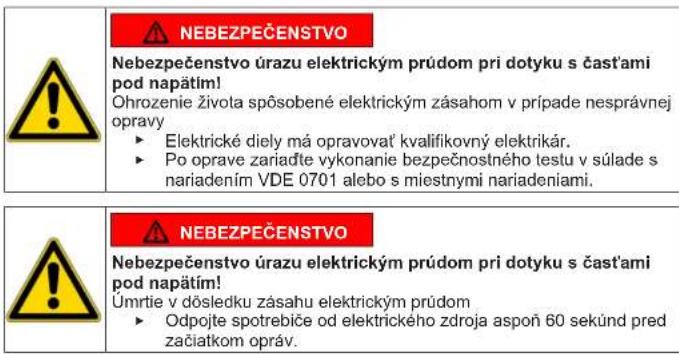

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Úmrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.16.1 Odobratie hornej LED žiarovky v chladiacom priestore

1. Vytvorte medzeru pomocou prsta okolo okraju LED žiarovky.

1. Do medzery vložte plochý skrutkovač a odoberte hornú LED žiarovku v zobrazenom smere.

1. Odpojte terminál LED žiarovky.

Horná LED žiarovka v chladiacom priestore je odobratá.

4.16.2 Odobratie bočnej LED žiarovky v chladiacom priestore

1. Pomocou plochého skrutkovača odstráňte horný držiak bočnej žiarovky.

1. Pomocou plochého skrutkovača vytvorte medzeru na jednej strane krytu žiarovky a druhou rukou odoberte kryt.

1. Rovnakým spôsobom odoberte pás LED.

Bočná LED žiarovka v chladiacom priestore je odobratá.

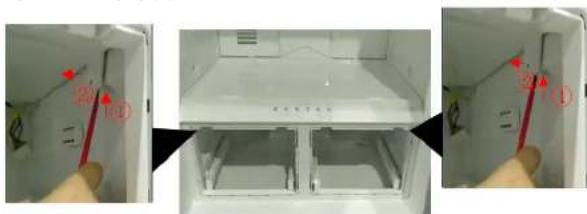

4.16.3 Odobratie žiarovky priestoru 0 °C

1. Odoberte kryt žiarovky vložením plochého skrutkovača do medzery medzi kryt žiarovky a dvierka, čím ich oddelíte.

1. Odpojte terminál žiarovky.

Kvõli technickej štruktúre nie je možné vymeniť žiarovky na zadnej stene osobitne. Žiarovky sú súčasťou súpravy s náhradnými dielmi pre zadnú stenu.

Dvierka sú otvorené.

√ Tvarovky interiéru v chladiacom priestore sú odobraté.

0 °C tvarovky interiéru priehradky sú odobraté.

1. 1. Zadnú časť krytu nastavenia vlhkosti pridržte jednou rukou (1).
2. Kryt uvoľnite druhou rukou (2).

1. Druhý kryt odoberte rovnakým spôsobom.

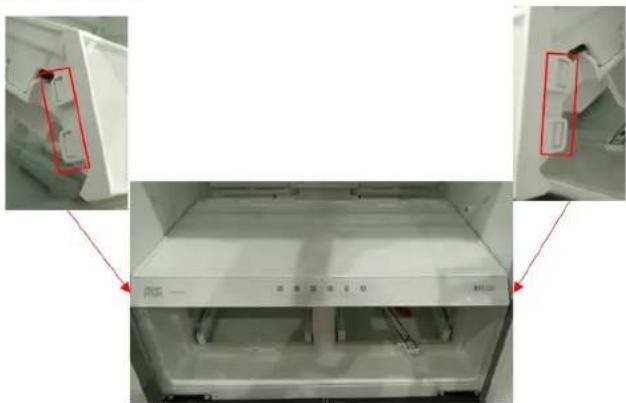

2. 1. Uvol'nite dve úchytky (1).
3. Vytiahnite úchytky (2).

1. Vytiahnite strednú priehradku.

1. Uvoľnite štyri úchytky.

Pri uvoľňovani krytu budete počut „kliknutie“.

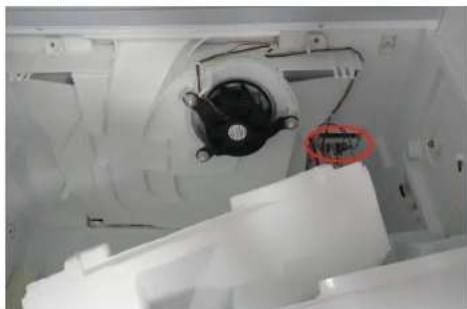

1. Odpojte všetky elektrické pripojenia skupiny predného krytu odparovača 0 °C priehradky.

Skupina predného krytu odparovača 0 °C priehradky je odobrata.

Oprava

1. Odpojte elektrické pripojenie žiaroviek zadnej steny. 13. 1. Odskrutkujte dve skrutky (1).

1. Vytiahnite skupinu zadnej steny (2).

1. Strhnite pásku a oddefte penové potrubie z predného krytu odparovača 0 °C priehradky.

Zadná stena s integrovanými žiarovkami je odobratá.

4.16.5 Montáž LED žiaroviek
