MANUAL DE UTILIZARE KF96DAXEA SIEMENS

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 615

1.1 Informatii importante....615
1.1.1 Aplicabilitatea 615

1.2 Explicația simbolurilor 615

1.2.1 Nivelurile de pericol....615

1.2.2 Simbolurile de pericol 615

1.2.3 Structura avertismentelor....616

2.1 Instructiuni generale de sigurantă....617

2.1.1 Toate aparatele electrocasnice 617

Instrumente și materiale utile.... 618

Repararea....619

4.1 Înlocuirea garniturii uşii 619

4.1.1 Demontarea garniturii uşii....619

4.1.2 Montarea garniturii usii 619

4.2 Repozitionarea mânerului uşii 622

4.2.1 Demontarea mânerului uşii....622

4.2.2 Montarea mânerului uşii 622

4.3 Repozitionarea mânerului sertarului....623

4.3.1 Demontarea mânerului sertarului 623

4.3.2 Montarea mânerului sertarului 623

4.4 Repozitionarea balamalelor uşii din stânga 624

4.4.1 Demontarea balamalelor usii din stânga 625

4.4.2 Montarea balamalelor uşii din stânga 626

4.5 Repozitionarea balamalelor uşii din dreapta 627

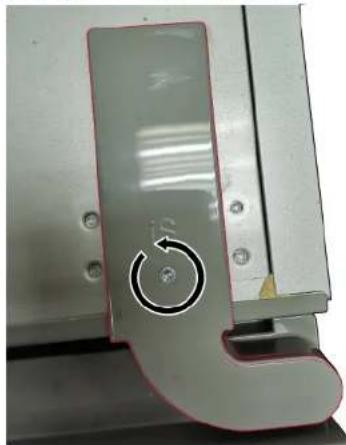

4.5.1 Demontarea balamalelor uşii din dreapta.... 628

4.5.2 Montarea balamalelor uşii din dreapta.... 629

4.6 Repozitionarea raftului pentru usă 630

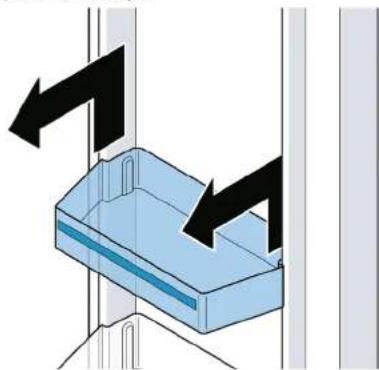

4.6.1 Demontarea raftului pentru usă.... 630

4.6.2 Montarea raftului pentru usă 630

4.7 Repozitionarea raftului 631

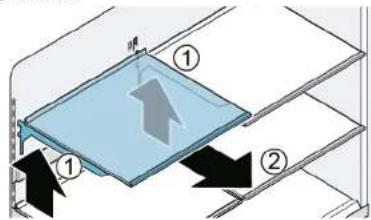

4.7.1 Demontarea raftului....631

4.7.2 Montarea raftului....631

4.8 Repozitionarea barei pentru articole....632

4.8.1 Demontarea barei pentru articole 632

4.8.2 Montarea barei pentru articole....632

4.9 Repozitionarea containerului detaşabil 633

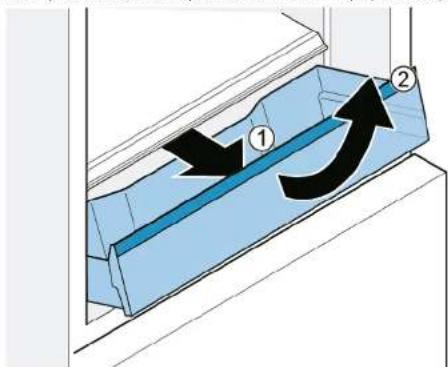

4.9.1 Demontarea containerului detaşabil.... 633

4.9.2 Montarea containerului detaşabil 633

4.10 Repozitionarea raftului fix 634

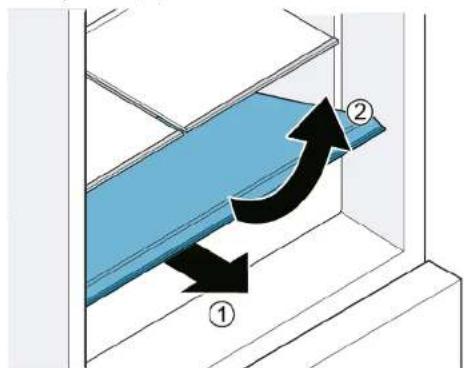

4.10.1 Demontarea raftului fix....634

4.10.2 Montarea raftului fix 634

4.11 Repozitionarea containerului pentru alimente proaspete.... 635

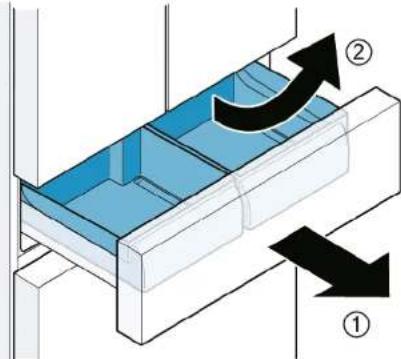

4.11.1 Demontarea containerului pentru alimente proaspete 635

4.11.2 Montarea containerului pentru alimente proaspete.... 635

4.12 Repoziționarea containerului pentru alimente înghețate (mic) 636

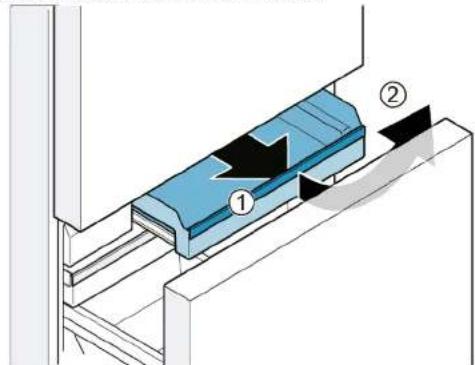

4.12.1 Demontarea containerului pentru alimente înghetate (mic).... 636

4.12.2 Montarea containerului pentru alimente înghetate (mic) 636

4.13 Repozitionarea containerului pentru alimente înghețate (puțin adânc) ...... 637

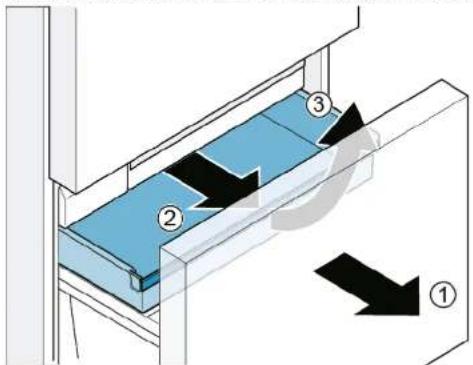

4.13.1 Demontarea containerului pentru alimente înghețate (putin adânc)..... 637

4.13.2 Montarea containerului pentru alimente înghețate (putin adânc) ..... 637

4.14 Repoziționarea containerului pentru alimente înghetate (mare).... 638

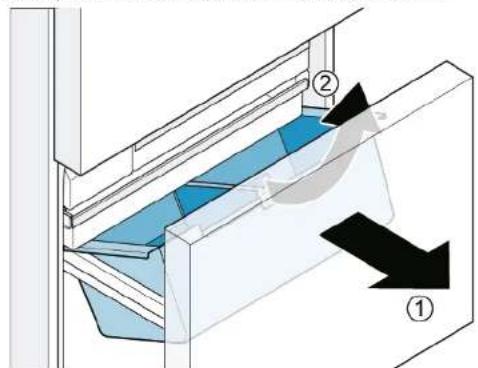

4.14.1 Demontarea containerului pentru alimente înghețate (mare) 638

4.14.2 Montarea containerului pentru alimente înghețate (mare)....638

4.15 Repozitionarea recipientului pentru cuburi de gheata 639

4.15.1 Demontarea recipientului pentru cuburi de gheata.... 639

4.15.2 Montarea recipientului pentru cuburi de gheata 639

4.16 Înlocuirea lămpilor LED 640

4.16.1 Demontarea lămpii LED de sus a compartimentului frigiderului ..... 640

4.16.2 Demontarea lâmpii laterale a compartimentului frigiderului.... 641

4.16.3 Demontarea lămpii compartimentului 0 °C 642

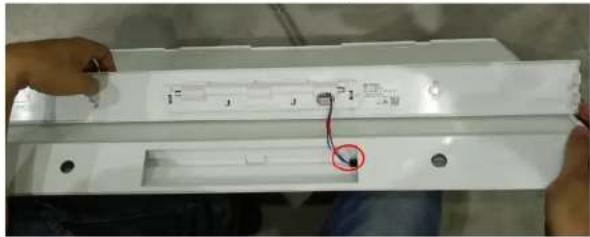

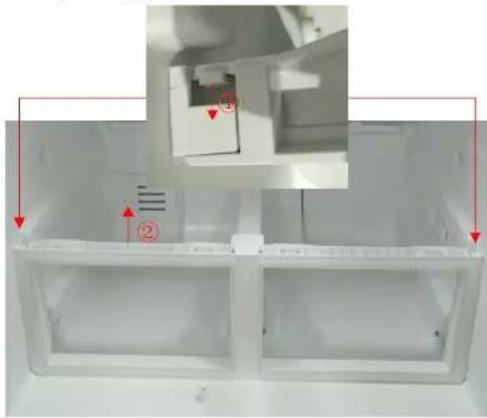

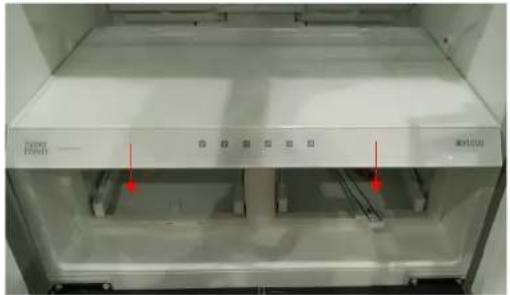

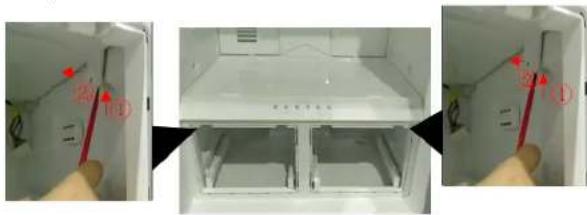

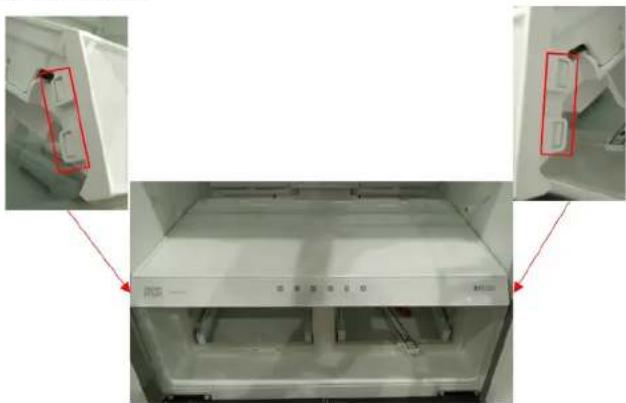

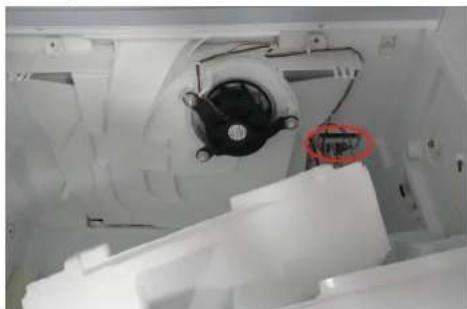

4.16.4 Demontarea lâmpilor de pe peretele din spate.... 643

4.16.5 Montarea lămpilor LED 647

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luatii legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pornire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu părți ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Cheie tubulară cu locaș hexagonal [00340820]	2,5 mm
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Şurubelniță plată Lamă de 10 mm x 1,6 mm x 200 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Repoziționarea mânerului ușii

Scule speciale:

Cheie tubulară cu locaș hexa- 2,5 mm [00340820] gonal

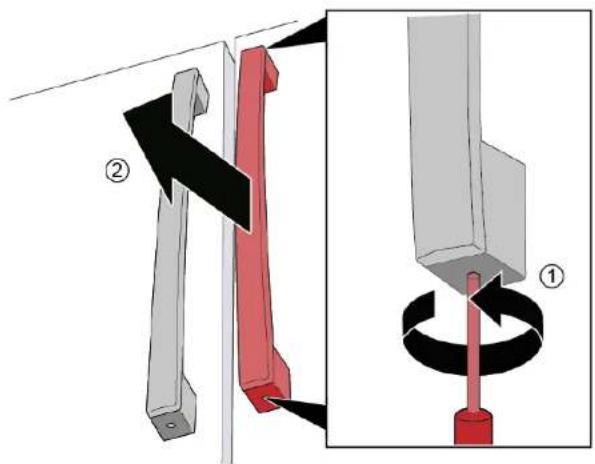

4.2.1 Demontarea mânerului uşii

1. Deşurubați două şuruburi (1).
2. Demontați mânerul uşii (2).

1. Strângeti în sens orar şuruburile preasamblate de sus și de jos de pe mâner.

Mânerul uşii este demontat.

Mânerul uşii pentru cea de-a doua uşă poate fi demontat în același mod.

4.2.2 Montarea mânerului uşii

1. Potriviti mânerul pe verticală pe șuruburile preasamblate. Orificiile mânerului trebuie să fie orientate în sus și în jos.

4.3 Repoziționarea mânerului sertarului

Scule speciale:

Cheie tubulară cu locaș hexagonal 2,5 mm [00340820]

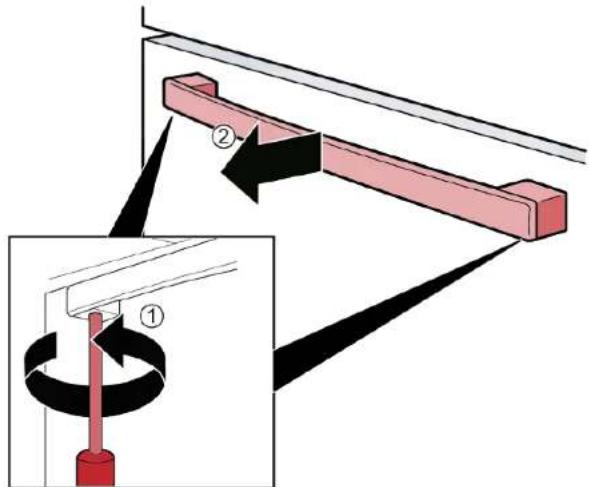

4.3.1 Demontarea mânerului sertarului

1. Deşurubați două şuruburi (1).
2. Scoateți mânerul sertarului (2).

Mânerul sertarului este demontat.

4.3.2 Montarea mânerului sertarului

1. Introduceți mânerul pe orizontală în şuruburile preasamblate. Orificiile mânerului trebuie să fie orientate în jos.
2. Strângeti în sens orar şuruburile preasamblate de jos de pe mâner.

Repararea

4.4 Repoziționarea balamalelor ușii din stânga

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

• Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiti.
  ▶ Pentru deplasarea aparatului sunt necesare două persoane.
  Utilizați numai instrumente și echipamente adecvate.

ATENTIONARE

Marginea ascuțite!

Rânire prin täiere

▶ Purtați mănuși de protectie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Accidente din cauza pieselor care cad.

- Fixați componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

- Fixati componenta împotriva căderii.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

Componentele electrice trebuie reparate de câtre electricieni calificati.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare

- Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.4.1 Demontarea balamalelor uşii din stânga

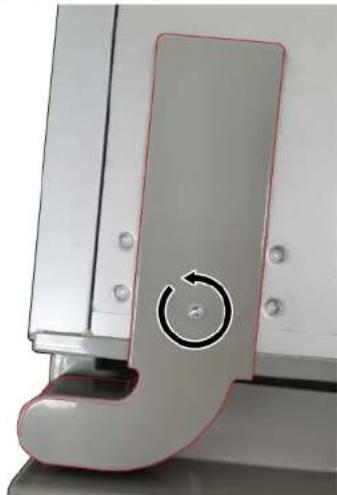

1. 1. Desurubati surubul.

2. Scoateti capacul balamalei de sus.

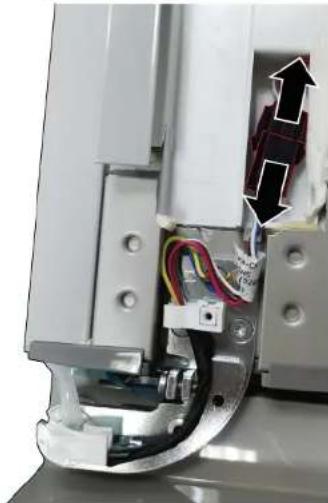

1. Deconectați conexiunea electrică a ușii.

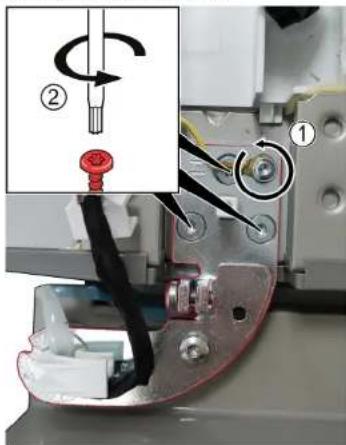

1. 1. Deşurubati şurubul conexiunii de împământare (1).

2. Deşurubati trei şuruburi (2).

3. Demontați balamaua de sus

Balamaua de sus este demontată.

1. Demontați ușa din stânga ridicând-o în sus.
2. 1. Deşurubati trei şuruburi.

3. Demontați balamaua de jos.

Balamaua de jos este demontată.

4.4.2 Montarea balamalelor uşii din stânga

1. Montați urmând procedura de demontare în ordine inversă.
2. Aliniați ușile compartimentelor frigiderului. Pentru detalii, consultați Manualul de utilizare (AGA).

Repararea

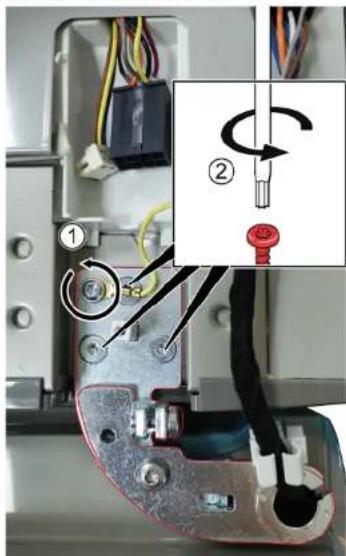

4.5 Repoziționarea balamalelor ușii din dreapta

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

• Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruți.
  ▶ Pentru deplasarea aparatului sunt necesare două persoane.
  Utilizați numai instrumente și echipamente adecvate.

ATENTIONARE

Marginea ascuțite!

Rânire prin täiere

▶ Purtati mănuși de protectie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Accidente din cauza pieselor care cad.

- Fixați componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

- Fixati componenta împotriva căderii.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

Componentele electrice trebuie reparate de câtre electricieni calificati.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalelor uşii din dreapta

1. 1. Desurubati surubul.

2. Scoateti capacul balamalei de sus.

1. Deconectați conexiunea electrică a ușii.

1. 1. Deşurubati şurubul conexiunii de împământare (1).

2. Deşurubati trei şuruburi (2).

3. Demontați balamaua de sus

Balamaua de sus este demontată.

1. Demontați ușa din dreapta ridicând-o în sus.

2. 1. Deşurubați trei şuruburi.

3. Demontați balamaua de jos.

Balamaua de jos este demontată.

4.5.2 Montarea balamalelor uşii din dreapta

1. Montați urmând procedura de demontare în ordine inversă.
2. Aliniati uşile compartimentelor frigiderului. Pentru detalii, consultați Manualul de utilizare (AGA).

Repararea

4.6 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru usă.

Raftul pentru uşă este demontat.

4.6.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului

1. Ridicati raftul (1).
2. Scoateti raftul (2).

Raftul este demontat.

4.7.2 Montarea raftului

	Nu acoperiți orificiile de ventilație.
	Introduceți raftul cu atenție pentru a nu zgâria aparatul.
	Verificați dacă sunt introduse complet cârligele și dacă raftul este orizon-tal.

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea barei pentru articole

Cerință:

Uşa este deschisă.

4.8.1 Demontarea barei pentru articole

▶ Ridicati bara pentru articole.

Bara pentru articole este demontată.

4.8.2 Montarea barei pentru articole

	Verificați dacă sunt introduse complet cărligele și dacă bara pentru arti-cole este orizontală.
	Introduceți bara pentru articole cu grijă pentru a nu zgâria aparatul.
	Verificați dacă sunt introduse complet cărligele și dacă bara pentru arti-cole este orizontală.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea containerului detașabil

Cerință:

Uşa este deschisă.

4.9.1 Demontarea containerului detaşabil

1. Trageți complet în afară containerul (1).
2. Ridicați containerul detașabil de partea din față și scoateți-l (2).

Containerul detaşabil este demontat.

4.9.2 Montarea containerului detaşabil

1. Tragetii complet în afară sinele telescopice.
2. Asezați containerul pe șinele telescopice și împingeți în aparat până se fixează.

Repararea

4.10 Repoziționarea raftului fix

Cerință:

Uşa este deschisă.

4.10.1 Demontarea raftului fix

1. Deschideti recipientul.
2. 1. Ridicati raftul fix de partea din față (1).
3. Scoateți raftul fix (2).

Raftul fix este demontat.

4.10.2 Montarea raftului fix

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului pentru alimente proaspete

1. Scoateți complet sertarul (1).
2. Ridicati containerul de partea din față (2).

Compartimentul pentru alimente proaspete este demontat.

4.11.2 Montarea containerului pentru alimente proaspete

În timpul introducerii, șina de ghidare a containerului și sertarul trebuie să se alinieze.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului pentru alimente înghețate (mic)

Cerință:

Uşa este deschisă.

4.12.1 Demontarea containerului pentru alimente înghețate (mic)

1. Trageți complet în afară sertarul cu compartimentul congelatorului.
2. 1. Trageți complet în afară containerul (1).

3. Ridicati containerul de partea din față (2).

Containerul pentru alimente înghețate (mic) este demontat.

4.12.2 Montarea containerului pentru alimente înghețate (mic)

1. Trageți complet în afară șinele telescopice.
2. Asezați recipientul pe șinele telescopice și împingeți în aparat până se fixează.

Repararea

4.13 Repoziționarea containerului pentru alimente înghețate (puțin adânc)

Cerință:

Uşa este deschisă.

4.13.1 Demontarea containerului pentru alimente înghețate (puțin adânc)

1. Trageți complet în afară sertarul cu compartimentul congelatorului (1).
2. Trageți în afară containerul pentru alimente înghețate (puțin adânc) (2).
3. Ridicati containerul pentru alimente înghețate (puțin adânc) (3).

Containerul pentru alimente înghețate (puțin adânc) este demontat.

4.13.2 Montarea containerului pentru alimente înghețate (putin adânc)

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.14 Repoziționarea containerului pentru alimente înghețate (mare)

Cerință:

Uşa este deschisă.

4.14.1 Demontarea containerului pentru alimente înghețate (mare)

1. Trageți complet în afară sertarul cu compartimentul congelatorului și demon-tati containerul pentru alimente înghetate (putin adânc) (1).
2. Ridicati containerul pentru alimente inghetate (mare) (2).

Containerul pentru alimente înghețate (mare) este demontat.

4.14.2 Montarea containerului pentru alimente înghețate (mare)

1. Trageți complet în afară șinele telescopice.
2. Asezați recipientul pe șinele telescopice și împingeți în aparat până se fixează.

Repararea

4.15 Repoziționarea recipientului pentru cuburi de gheata

Cerință:

Uşa este deschisă.

4.15.1 Demontarea recipientului pentru cuburi de gheata

1. Trageți complet în afară sertarul cu compartimentul congelatorului.
2. 1. Trageți în afară containerul pentru alimente înghețate (puțin adânc) atât cât este posibil (1).
3. Scoateți containerul pentru cuburi de gheata (2).

- Recipientul pentru cuburi de gheata este demontat.

4.15.2 Montarea recipientului pentru cuburi de gheata

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.16 Înlocuirea lămpilor LED

Scule speciale:

Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Cap torx TX20 6,3 mm (1/4") [00340865]
Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Marginea ascuțite!

Rănire prin tăiere

▶ Purtați mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.16.1 Demontarea lâmpii LED de sus a compartimentului frigiderului

1. Formați cu degetul un spațiu liber în jurul lămpii LED.

1. Introduceti şurubelnita plată în spațiul respectiv și scoateți lampa LED de sus în directia indicată.

Lampa LED a compartimentului frigiderului este demontată.

4.16.2 Demontarea lâmpii laterale a compartimentului frigiderului

1. Folositi șurubelnita plată pentru a demonta dispozitivul de fixare de sus al lămpii laterale.

1. Cu ajutorul șurubelniței plate, formați un spațiu liber de o parte a capacului lămpii și scoateți capacul cu cealaltă mână.

1. Demontați banda LED în același mod.

1. Scoateți banda LED din fasung

120 300156441 120

Lampa laterală a compartimentului frigiderului este demontată.

4.16.3 Demontarea lâmpii compartimentului 0 °C

1. Introduceți șurubelnița plată în spațiul liber dintre capac și ușă pentru a le îndepăr- ta și scoateți capacul lămpi.

1. Deconectați borna lămpii.

1. 1. Eliberati cârligul (1).

2. Demontați lampa (2).

Lampa compartimentului 0 °C este demontată.

4.16.4 Demontarea lâmpilor de pe peretele din spate

Datorită structurii tehnice, lâmpile de pe peretele din spate nu pot fi schimbate separat. Lâmpile sunt incluse în setul de piese de schimb pentru peretele din spate.

Cerință:

Uşa este deschisă.

√ Fitingurile interioare ale compartimentului frigiderului sunt demontate.

Fitingurile interioare ale compartimentului de 0 °C sunt demontate.

1. 1. Tineți cu o mână partea din spate a capacului pentru reglarea umidității (1).
2. Decuplați capacul cu cealaltă mână (2).

1. Demontați cel de-al doilea capac în același mod.

2. 1. Decuplati două cleme (1).

3. Trageți în afară clemele (2).

1. Trageți în afară partitia centrală.

1. Decuplați patru cleme.

1. Deconectați conexiunea electrică a modulului afișajului.

1. 1. Decuplati două cleme (1).

2. Scoateti cadrul (2).

1. 1. Deşurubați două şuruburi (1).

2. Trageti în afară plaça din mijloc (2).

1. Trageți în afară capacul evaporatorului din compartimentul de 0 °C.

Se va auzi un „clic” atunci când capacul este decuplat.

1. Deconectați senzorul de temperatură din compartimentul de 0 °C.

1. Deconectați conexiunile electrice ale ansamblului capacului frontal al evaporatorului din compartimentul de 0 °C.

- Ansamblul capacului frontal al evaporatorului din compartimentul de 0 °C este demontat.

Repararea

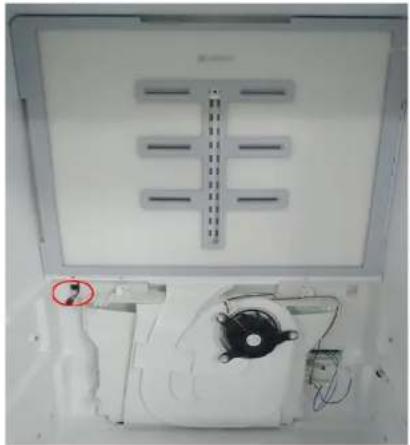

1. Deconectați conexiunea electrică a lămpilor de pe peretele din spate. 13. 1. Deșurubati două şuruburi (1).

1. Trageti în afară ansamblul peretelui din spate (2).

1. Desfaceti banda și separați conducta de spumă de capacul frontal al evaporatorului din compartimentul de 0 °C.

Peretele din spate cu lâmpile încorporate este demontat.

4.16.5 Montarea lämpilor LED

Montați urmând procedura de demontare în ordine inversă.
