BRUGSANVISNING KF96DAXEA SIEMENS

Tip til reparation - Køle-/ frysekombination

i Om dette dokument.... 105

1.1 Vigtig information.... 105

1.1.1 Formål 105

1.2 Forklaring af symboler 105

1.2.1 Fareniveauer 105

1.2.2 Faresymboler.... 105

1.2.3 Advarslernes opbygning 106

1.2.4 Generelle symboler.... 106

Sikkerhed 107

2.1 Generelle sikkerhedsanvisninger.... 107

2.1.1 Alle husholdningsapparater 107

Værktøjer og hjælpemidler.... 108

Reparation 109

4.1 Udskiftning af dørpakning.... 109

4.1.1 Fjernelse af dørpakning.... 109

4.1.2 Montering af dørpakning.... 109

4.2 Udskiftning af dørhåndtag 112

4.2.1 Fjernelse af dørhåndtag 112

4.2.2 Montering af dørhåndtag 112

4.3 Udskiftning skuffehåndtag.... 113

4.3.1 Fjernelse af skuffehåndtag.... 113

4.3.2 Montering af skuffehåndtag 113

4.4 Udskiftning af venstre dørhængsler 114

4.4.1 Fjernelse af venstre dørhængsler.... 115

4.4.2 Montering af venstre dørhængsler.... 116

4.5 Udskiftning af højre dørhængsler.... 117

4.5.1 Fjernelse af højre dørhængsler 118

4.5.2 Montering af højre dørhængsler.... 119

4.6 Udskiftning af dørhylde 120

4.6.1 Fjernelse af dørhylde.... 120

4.6.2 Montering af dørhylde 120

4.7 Udskiftning af hylde 121

4.7.1 Fjernelse af hylde.... 121

4.7.2 Montering af hylde 121

4.8 Udskiftning af udstyrsskinne 122

4.8.1 Fjernelse af udstyrsskinne.... 122

4.8.2 Montering af udstyrsskinne 122

4.9 Udskiftning af udtræksbeholder.... 123

4.9.1 Fjemelse af udtræksbeholder.... 123

4.9.2 Montering af udtræksbeholder.... 123

4.10 Udskiftning af fast hylde 124

4.10.1 Fjemelse af fast hylde.... 124

4.10.2 Montering af fast hylde.... 124

4.11 Udskiftning af kold-og-frisk-beholder 125

4.11.1 Fjemelse af kold-og-frisk-beholder.... 125

4.11.2 Montering af kold-og-frisk-beholder.... 125

4.12 Udskiftning af frostvarebeholder (lille).... 126

4.12.1 Fjernelse af frostvarebeholder (lille) 126

4.12.2 Montering af frostvarebeholder (lille).... 126

4.13 Udskiftning af frostvarebeholder (flad) 127

4.13.1 Fjernelse af frostvarebeholder (flad) 127

4.13.2 Montering af frostvarebeholder (flad) 127

4.14 Udskiftning af frostvarebeholder (stor).... 128

4.14.1 Fjernelse af frostvarebeholder (stor) 128

4.14.2 Montering af frostvarebeholder (stor) 128

4.15 Udskiftning af isterningebeholder 129

4.15.1 Fjernelse af isterningebeholder 129

4.15.2 Montering af isterningebeholder 129

4.16 Udskiftning af LED-lamper.... 130

4.16.1 Fjernelse af LED-lampe foroven i køleafdelingen.... 130

4.16.2 Fjernelse af sidelampe i køleafdelingen 131

4.16.3 Fjernelse af lampe i 0 °C-afdeling.... 132

4.16.4 Fjernelse af bagvægslamper 133

4.16.5 Montering af LED-lamper 137

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Unbrakonøgle[00340820]	2,5 mm
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mmi sættet [00341820]
Kærvskruetrækker Blad 10 mm x 1,6 mm x200 mm
Torx-bit TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørne.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhåndtag

Nødvendig værktøj:

Unbrakonøgle 2,5 mm [00340820]

4.2.1 Fjernelse af dørhåndtag

1. Skru de to skruer ud (1).

2. Fjern dørhåndtaget (2).

Dørhåndtaget er fjernet.

Det andet dørhåndtag kan fjernes på samme måde.

4.2.2 Montering af dørhåndtag

1. Sæt dørhåndtaget lodret på de formonterede bolte. Hullerne i håndtaget skal vende op og ned.
2. Spænd de formonterede skruer med uret i håndtaget ovenfra og nedefra.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Side 112 af 817

Reparation

4.3 Udskiftning skuffehåndtag

Nødvendig værktøj:

Unbrakonøgle 2,5 mm [00340820]

4.3.1 Fjernelse af skuffehåndtag

1. Skru de to skruer ud (1).
2. Fjernet skuffehåndtag (2).

Skuffehåndtaget er fjernet.

4.3.2 Montering af skuffehändtag

1. Sæt håndtaget vandret på de formonterede bolte. Hullerne i håndtaget skal vendes ned.

2. Spænd de formonterede skruer i håndtaget med uret nedefra.

Reparation

4.4 Udskiftning af venstre dørhængsler

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

Reparation

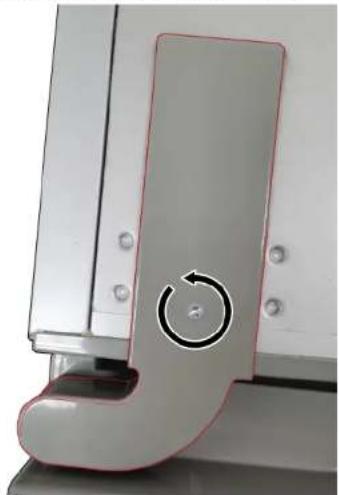

4.4.1 Fjernelse af venstre dørhængsler

1. 1. Skru skruen ud.

2. Fjern det øverste hængsels afdækning.

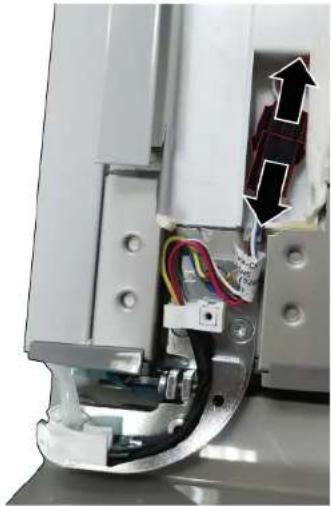

1. Afbryd dørens elektriske tilslutning.

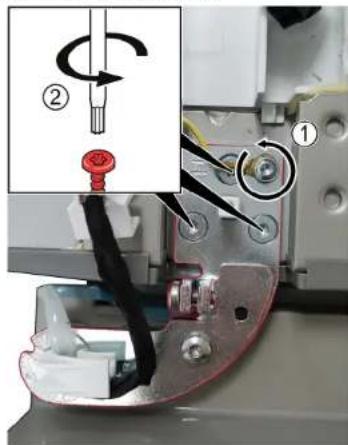

1. 1. Skru jordforbindelsesskruen ud (1).

2. Skru de tre skruer ud (2).

3. Fjern det øverste hængsel.

Det øverste hængsel er fjernet.

1. Fjern den venstre dør ved at bevæge den op.
2. 1. Skru de tre skruer ud.

3. Fjern det nederste hængsel.

Det nederste hængsel er fjernet.

4.4.2 Montering af venstre dørhængsler

1. Montér i omvendt rækkefølge.
2. Ret køleafdelingens døre til. Se betjeningsvejledningen (AGA) for detaljer.

Reparation

4.5 Udskiftning af højre dørhængsler

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af højre dørhængsler

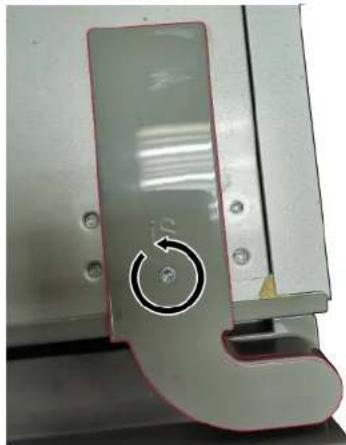

1. 1. Skru skruen ud.

2. Fjern det øverste hængsels afdækning.

1. Afbryd dørens elektriske tilslutning.

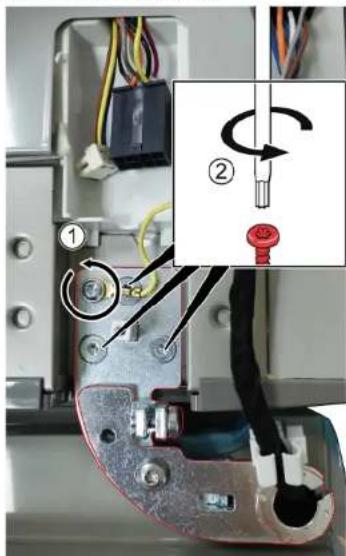

1. 1. Skru jordforbindelsesskruen ud (1).

2. Skru de tre skruer ud (2).

3. Fjern det øverste hængsel.

Det øverste hængsel er fjernet.

1. Fjern den højre dør ved at bevæge den op:

2. 1. Skru de tre skruer ud.

3. Fjern det nederste hængsel.

Det nederste hængsel er fjernet.

4.5.2 Montering af højre dørhængsler

1. Montér i omvendt rækkefølge.
2. Ret køleafdelingens døre til.

Se betjeningsvejledningen (AGA) for detaljer.

Reparation

4.6 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.6.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.6.2 Montering af dørhylde

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde

Preindstilling:

Døren er åben.

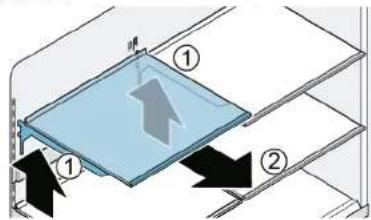

4.7.1 Fjernelse af hylde

1. Løft hylden op (1).

2. Fjern hylden (2).

4.7.2 Montering af hylde

	Tildæk ikke ventilationsåbningerne.
	Sæt forsigtigt hylden i for at undgå at ridse apparatet.
	Sørg for, at krogene er sat helt i, og hylden er vandret.

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af udstyrsskinne

Preindstilling:

Døren er åben.

4.8.1 Fjernelse af udstyrsskinne

▶ Løft udstyrsskinnen op.

Udstyrsskinnen er fjernet.

4.8.2 Montering af udstyrsskinne

	Kontrollér, at krogene er sat helt i, og udstyrsskinnen er vandret.
	Sæt forsigtigt udstyrsskinnen i for at undgå at ridse apparatet.
	Kontrollér, at krogene er sat helt i, og udstyrsskinnen er vandret.

▶ Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af udtræksbeholder

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af udtræksbeholder

1. Træk beholderen hele vejen ud (1).
2. Løft udtræksbeholderen fortil, og fjern den (2).

Udtræksbeholderen er fjernet.

4.9.2 Montering af udtræksbeholder

1. Træk teleskopskinnerne hele vejen ud.
2. Sæt beholderen på teleskopskinnerne, og skub den ind i apparatet, indtil den går i indgreb.

Reparation

4.10 Udskiftning af fast hylde

Preindstilling:

Døren er åben.

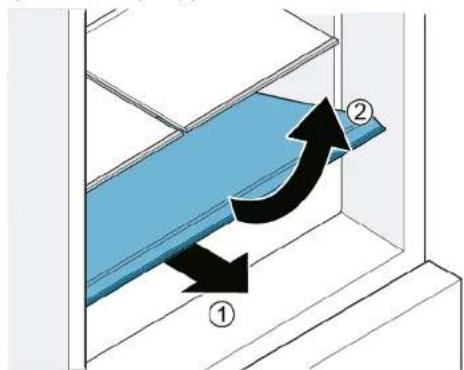

4.10.1 Fjernelse af fast hylde

1. Åbn beholderen.
2. 1. Løft den faste hylde fortil (1).
3. Fjern den faste hylde (2).

Den faste hylde er fjernet.

4.10.2 Montering af fast hylde

- Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af kold-og-frisk-beholder

Preindstilling:

Døren er åben.

4.11.1 Fjernelse af kold-og-frisk-beholder

1. Træk skuffen hele vejen ud (1).
2. Løft beholderen fortil (2).

Kold-og-frisk-beholderen er fjernet.

4.11.2 Montering af kold-og-frisk-beholder

I forbindelse med isætningen skal beholderens skinneføring og skuffen passe sammen.

▶ Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af frostvarebeholder (lille)

Preindstilling:

Døren er åben.

4.12.1 Fjernelse af frostvarebeholder (lille)

1. Træk skuffen i fryseafdelingen hele vejen ud.
2. 1. Træk beholderen hele vejen ud (1).

3. Løft beholderen fortil (2).


1. Træk teleskopskinnerne hele vejen ud.
2. Sæt beholderen på teleskopskinnerne, og skub den ind i apparatet, indtil den går i indgreb.

Reparation

4.13 Udskiftning af frostvarebeholder (flad)

Preindstilling:

Døren er åben.

4.13.1 Fjernelse af frostvarebeholder (flad)

1. Træk skuffen i fryseafdelingen hele vejen ud (1).
2. Træk frostvarebeholderen (flad) ud (2).
3. Løft frostvarebeholderen (flad) op (3).

▶ Montér i omvendt rækkefølge.

Reparation

4.14 Udskiftning af frostvarebeholder (stor)

Preindstilling:

Døren er åben.

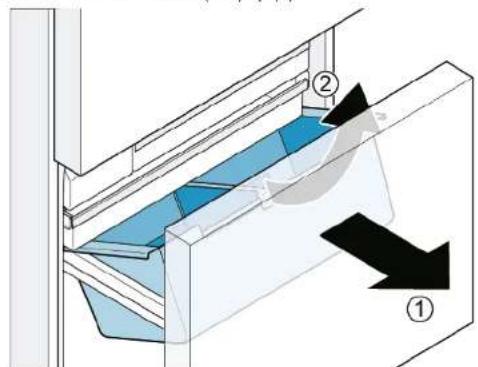

4.14.1 Fjernelse af frostvarebeholder (stor)

BEMÆRK! BESKADIGELSE AF UDSTYRET

Fjern aldrig skillevæggen fra frostvarebeholderen.

1. Træk skuffen i fryseafdelingen hele vejen ud, og fjem frostvarebeholderen (flad) (1).
2. Løft frostvarebeholderen (stor) op (2).

1. Træk teleskopskinnerne hele vejen ud.
2. Sæt beholderen på teleskopskinnerne, og skub den ind i apparatet, indtil den går i indgreb.

Reparation

4.15 Udskiftning af isterningebeholder

Preindstilling:

Døren er åben.

4.15.1 Fjernelse af isterningebeholder

1. Træk skuffen i fryseafdelingen hele vejen ud.
2. 1. Træk frostvarebeholderen (flad) så langt ud som muligt (1).
3. Fjern isterningebeholderen (2).

▶ Montér i omvendt rækkefølge.

Reparation

4.16 Udskiftning af LED-lamper

Nødvendig værktøj:

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]
Torx-bit TX20 6,3 mm (1/4") [00340865]
Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

PAS PÄI

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør foroven er fjernet.

4.16.1 Fjernelse af LED-lampe foroven i køleafdelingen

1. Skab en sprække ved at arbejde med fingeren rundt langs LED-lampens kant.

1. Sæt en kærvskruetrækker i sprækken, og fjern LED-lampen foroven i den viste retning.

LED-lampen foroven i køleafdelingen er fjernet.

4.16.2 Fjernelse af sidelampe i køleafdelingen

1. Brug en kærvskruetrækker til at fjerne sidelampens øverste holdeanordning.

1. Brug en kærvskruetrækker til at skabe en sprække på den ene side af lampens afdækning, og brug den anden hånd til at fjerne afdækningen.

1. Fjern LED-båndet på samme måde.

Sidelampen i køleafdelingen er fjernet.

4.16.3 Fjernelse af lampe i 0 °C-afdeling

1. Fjern lampens afdækning ved at sætte en kærvskruetrækker i sprækken mellem lampens afdækning og døren for at lirke dem fra hinanden.

1. 1. Frigør krogen (1).
2. Fjern lampen (2)


Lampen i 0 °C-afdelingen er fjernet.

4.16.4 Fjernelse af bagvægslamper

På grund af den tekniske struktur kan bagvægslamperne ikke udskiftes separat. Lamperne er inkluderet i reservedelssættet til bagvæggen.

Preindstilling:

Døren er åben.

2021-09-30_9001640334 Copyright by BSH Hausgeräte GmbH Side 133 af 817

Kølerrummets indvendige beslag er fjernet.

0 °C rumindretninger er fjernet.

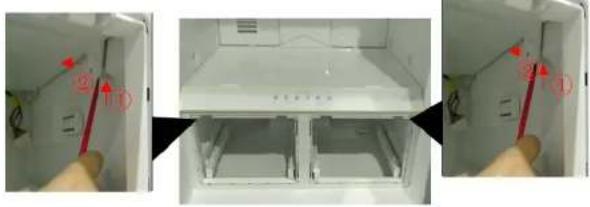

1. 1. Hold om bagsiden af dækslet til justering af luftfugtighed med den ene hånd (1).

2. Løsn dækslet med den anden hånd (2).

1. Fjern det andet dæksel på samme måde.

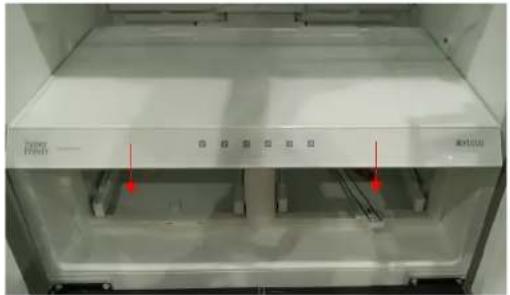

2. 1. Løsn de to clips (1).

3. Træk clipsene (2) ud.

1. Træk den midterste skillevæg ud.

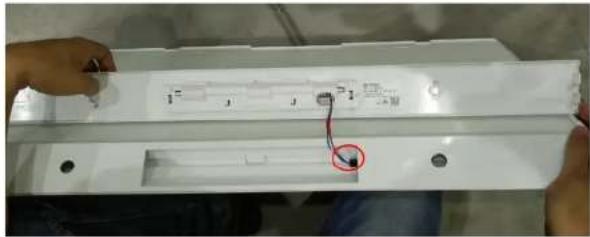

1. Afbryd den elektriske forbindelse til displaymodulet.

1. 1. Skru de to skruer ud (1).

2. Træk den midterste plade (2) ud.

1. Træk 0 °C fordamperdækslet udad.

Der lyder et "klik", när dækslet slippes.

1. Afbrudt 0 °C temperaturføler i kabinen.

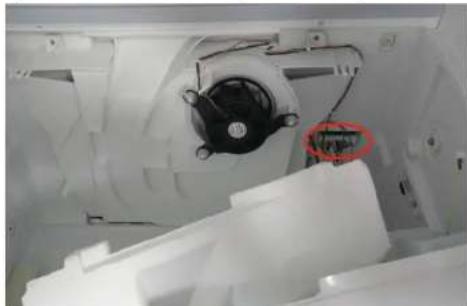

1. Afbryd de elektriske forbindelser på 0 °C fordamperens forreste dækselgruppe.

0 °C Fordamperrummets forreste dækselgruppe er fjernet.

Reparation

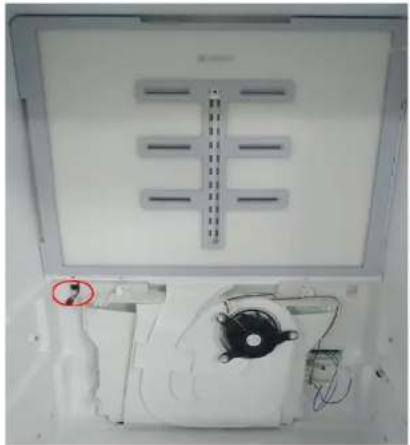

1. Afbryd den elektriske forbindelse til bagvægslamperne. 13. 1. Skru de to skruer ud (1).

1. Træk bagvægsgruppen (2) ud.

Bagvæggen med integrerede lamper er fjernet.

4.16.5 Montering af LED-lamper

- Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Dørhåndtaket er demontert.

Skuffehåndtaket er demontert.

Sikre komponenten så den ikke kan falle ned.

OBS!

▶ Sikre komponenten så den ikke kan falle ned.

FARE

Dørracken er demontert.

Hyllen er demontert.

1. Koble fra LED-lampens kontakt.

1. Fjern LED-stimmelen fra kontakten.

301866441 218

Sidelampen i kjøleskapdelen er demontert.

1. Koble fra lampens kontakt.

Det høres et kllikk när dekslet løsnes.

1. Frakoblet temperatursensor for 0 °C-rommet.

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning
