BRUKSANVISNING KF96DAXEA SIEMENS

4.3 Utskiftning av skuffehåndtak....521

4.3.2 Montering av skuffehåndtak....521

4.3 Utskiftning av skuffehåndtak

4.3.1 Demontering av skuffehåndtaket

1. Skru ut to skruer (1).
2. Demonter skuffehåndtaket (2).

4.3.2 Montering av skuffehändtak

1. Før håndtaket horisontalt inn på de formonterte boltene. Hullene i håndtaket må vende ned.

2. Stram de formonterte skruene i håndtaket med urviseren; start nederst.

Reparasjon

1.2 Symbolförklaringar....751

1.2.1 Faroniváer 751

1.2.2 Risksymboler....751

1.2.3 Varningarnas struktur 752

1.2.4 Allmänna symboler....752

Säkerhet....753

2.1 Allmänna säkerhetsanvisningar....753

2.1.1 Alla hushållsmaskiner....753

Verktyg och hjälpmedel.... 754

Reparation 755

4.1 Byta dörrpackning....755

4.1.1 Ta bort dörrpackning 755

4.1.2 Montera dörrpackning 755

4.2 Byte av dörrhandtaget....758

4.2.1 Borttagning av dörrhandtaget.... 758

4.2.2 Montering av dörrhandtaget....758

4.3 Byte av lådhandtaget 759

4.3.1 Borttagning av lådhandtaget 759

4.3.2 Montering av lädhandtaget 759

4.4 Byte av den vänstra dörrens gångjärn....760

4.4.1 Borttagning av den vänstra dörrens gångjärn.... 761

4.4.2 Montering av den vänstra dörrens gångjärn.... 762

4.5 Byte av den högra dörrens gångjärn 763

4.5.1 Borttagning av den högra dörrens gångjärn 764

4.5.2 Montering av högra dörrens gångjärn.... 765

4.6 Byte av dörrhyllan....766

4.6.1 Borttagning av dörrhyllan....766

4.6.2 Montering av dörrhyllan 766

4.7.1 Borttagning av hyllan.... 767

4.8 Byte av utrustningsstängen....768

4.8.1 Borttagning av utrustningsstängen.... 768

4.8.2 Montering av utrustningsstängen.... 768

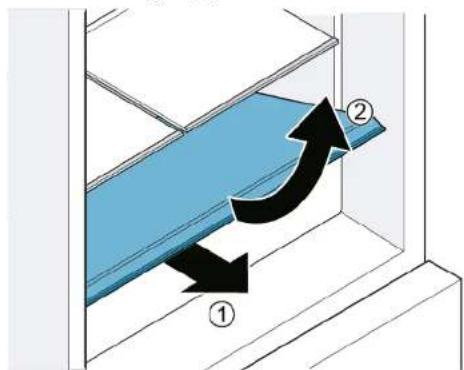

4.10.1 Borttagning av den fasta hyllan 770

4.11 Byte av cool fresh-facket 771

4.11.1 Borttagning av cool fresh-facket 771

4.12.2 Montering av frysfacklädan (liten) 772

4.13 Byte av frysfacklådan (platt)....773

4.13.1 Borttagning av frysfacklådan (platt).... 773

4.15 Byte av istärningslådan 775

4.15.1 Borttagning av istärningskådan 775

4.15.2 Montering av istärningslådan....775

4.16 Byte av LED-lampor 776

4.16.1 Borttagning av LED-taklampan i kylutrymmet 776

4.16.2 Borttagning av lampan i kylutrymmets sida....777

4.16.3 Borttagning av lampan i 0 °C-utrymmet....778

4.16.4 Ta bort bakväggslampor 779

4.16.5 Montering av LED-lampor 783

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[Start]	Identifiering av en länk till en videohandledning
		Identifiering av verktyg som behövs
		Identifiering av villkor som måste vara uppfyllda
		Identifiering av ett tillstånd (om ..., så ...)
		Identifiering av ett resultat
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!

■ Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.

- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.

■ Säkra tunga komponenter så att de inte faller ner.

■ Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Insexnyckel[00340820]	2.5 mm
Platt skruvmejsel Klinga 2.4 mm x 0.4 mm x60 mm, i satsen [00341820]
Spärskruvmejsel Blad 10 mm x 1,6 mm x200 mm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen långsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byte av dörrhandtaget

Nödvändiga verktyg:

Insexnyckel 2.5 mm [00340820]

4.2.1 Borttagning av dörrhandtaget

1. Skruva ut de två skruvarna (1).

2. Ta bort dörrhandtaget (2).

Dörrhandtaget är nu borttaget.

Det andra dörrhandtaget kan tas bort på samma sätt.

4.2.2 Montering av dörrhandtaget

1. Placera handtaget lodrätt på de förmonterade skruvarna. Hålen i handtaget måste vara vända upp och ned.
2. Dra at de föromonterade skruvarna medurs i handtaget uppifrån och nedifrån.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH Sida 758 av 817

Reparation

4.3 Byte av lådhandtaget

Nödvändiga verktyg:

Insexnyckel 2.5 mm [00340820]

4.3.1 Borttagning av lådhandtaget

1. Skruva ut de två skruvarna (1).
2. Borttaget fackhandtag (2).

Fackhandtaget är nu borttaget.

4.3.2 Montering av lådhandtaget

1. Sätt in handtaget vågrätt på de förmonterade skruvarna. Hålen i handtaget måste vara vända nedát.
2. Dra åt de föromonterade skruvarna i handtaget medurs nedifån.

Reparation

4.4 Byte av den vänstra dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

Reparation

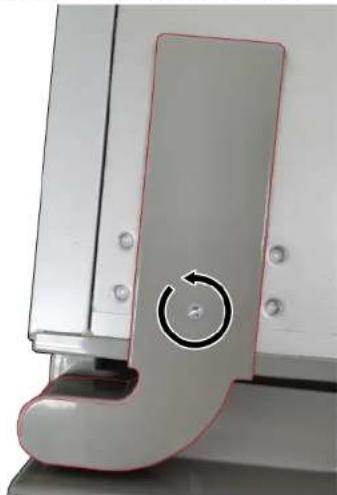

4.4.1 Borttagning av den vänstra dörrens gångjärn

1. 1. Skruva ut skruven.

2. Ta bort locket över det övre gångjärnet.

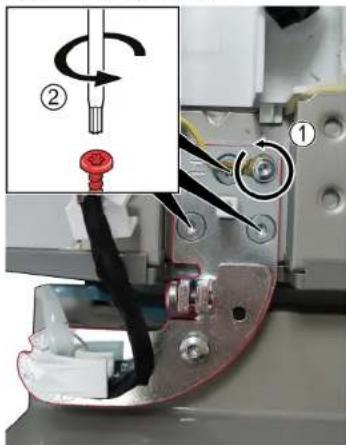

1. 1. Skruva ut jordningsskruven (1).

2. Skruva ut de tre skruvarna (2).

3. Ta bort det övre gångjärnet.

Det övre gångjärnet är nu borttaget.

1. Ta bort den vänstra dörren genom att lyfta upp den.
2. 1. Skruva ut de tre skruvarna.

3. Ta bort det undre gångjärnet.

Det undre gångjärnet är nu borttaget.

4.4.2 Montering av den vänstra dörrens gångjärn

1. Montera i omvänd ordning.
2. Rikta upp kylutrymmesdörrarna

Detaljuppgifter se bruksanvisningen (AGA).

Reparation

4.5 Byte av den högra dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

WARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lât endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning.

⚠ FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

WARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Säkra maskiner så att de inte kan glida.

⚠ FÖRSIKTIGT!

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

▶ Säkra komponenter så att de inte faller ner.

FARA!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.
Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

FARA!

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Borttagning av den högra dörrens gångjärn

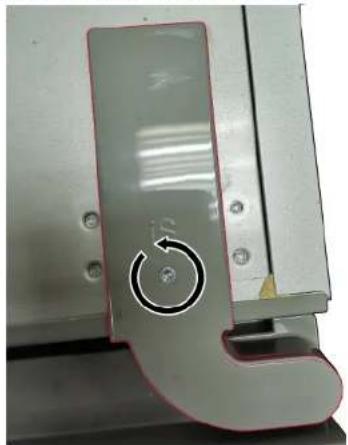

1. 1. Skruva ut skruven.

2. Ta bort locket över det övre gångjärnet.

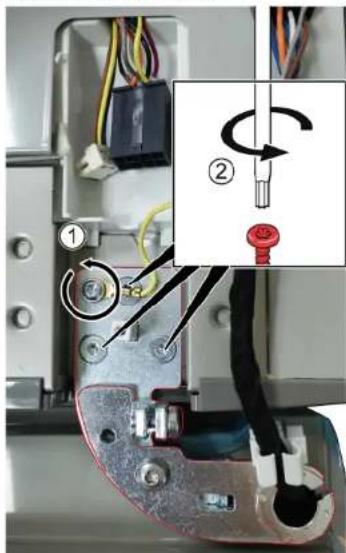

1. 1. Skruva ut jordningsskruven (1).

2. Skruva ut de tre skruvarna (2)

3. Ta bort det övre gångjärnet.

Det övre gångjärnet är nu borttaget.

1. Ta bort den högra dörren genom att lyfta upp den.

2. 1. Skruva ut de tre skruvarna.

3. Ta bort det undre gångjärnet.

Det undre gångjärnet är nu borttaget.

4.5.2 Montering av högra dörrens gångjärn

1. Montera i omvänd ordning.
2. Rikta upp kylutrymmesdörrarna.

Detaljuppgifter se bruksanvisningen (AGA).

Reparation

4.6 Byte av dörrhyllan

Förutsättning:

Dörren är öppen.

4.6.1 Borttagning av dörrhyllan

▶ Lyft upp dörrhyllan.

Dörrhyllan är nu borttagen.

4.6.2 Montering av dörrhyllan

Montera i omvänd ordning.

Reparation

4.7 Byte av hyllan

Förutsättning:

Dörren är öppen.

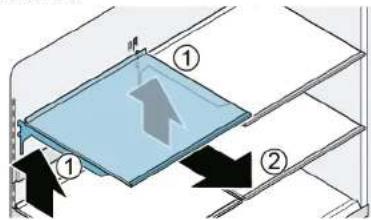

4.7.1 Borttagning av hyllan

1. Lyft upp hyllan (1).

2. Ta bort hyllan (2).

Hyllan är nu borttagen.

	Täck inte över ventilationsöppningarna.
	Sätt in hyllan försiktigt så att du inte repar kylskåpet.
	Se till att krokarna blir helt insatta och att hyllan är vågrät.

Montera i omvänd ordning.

Reparation

4.8 Byte av utrustningsstången

Förutsättning:

Dörren är öppen.

4.8.1 Borttagning av utrustningsstången

▶ Lyft upp utrustningsstången.

Utrustningsstängen är nu borttagen.

4.8.2 Montering av utrustningsstången

	Kontrollera att krokarna är helt insatta och att utrustningsstången är vågrät.
	Sätt in utrustningsstången försiktigt så att du inte repar kylskåpet.
	Kontrollera att krokarna är helt insatta och att utrustningsstången är vågrät.

Montera i omvänd ordning.

Reparation

1. Dra ut facket helt (1).
2. Lyft upp utdragsfacket framtill och ta bort det (2).

Utdragsfacket är nu borttaget.

1. Dra ut teleskopskenorna helt.
2. Placera fcket på teleskopskenorna och skjut in det i kylskåpet tills det snäpper fast.

Reparation

4.10 Byte av den fasta hyllan

Förutsättning:

Dörren är öppen.

4.10.1 Borttagning av den fasta hyllan

1. Öppna skåpet.
2. 1. Lyft upp den fasta hyllan framtill (1).
3. Ta bort den fasta hyllan (2).

Den fasta hyllan är nu borttagen.

4.10.2 Montering av den fasta hyllan

Montera i omvänd ordning.

Reparation

4.11.1 Borttagning av cool fresh-facket

1. Dra ut lådan helt (1).
2. Lyft upp facet framtill (2).

Cool fresh-lådan är nu borttagen.

Under insättningen måste styrskenan på facket och lådan passa ihop.

Montera i omvänd ordning.

Reparation

Frysfacklädan (liten) är nu borttagen.

4.12.2 Montering av frysfacklädan (liten)

1. Dra ut teleskopskenorna helt.
2. Placera lådan på teleskopskenorna och skjut in den i kylskåpet tills den snäpper fast.

Reparation

4.13 Byte av frysfacklådan (platt)

Förutsättning:

Dörren är öppen.

4.13.1 Borttagning av frysfacklådan (platt)

▶ 1. Dra ut frysfacklådan helt (1).
2. Dra ut frysfacket (platt) (2). 3. Lyft upp frysfacket (platt) (3).

Frysfacket (platt) är nu borttaget.

Montera i omvänd ordning.

Reparation

Ta aldrig bort skiljeväggen från frysfacet.

1. Dra ut frysfackladan helt och ta bort frysfacket (platt) (1).
2. Lyft upp frysfacket (stort) (2).

Frysfacket (stort) är nu borttaget.

1. Dra ut teleskopskenorna helt.
2. Placera lådan på teleskopskenorna och skjut in den i kylskåpet tills den snäpper fast.

Reparation

4.15 Byte av istärningslådan

Förutsättning:

Dörren är öppen.

4.15.1 Borttagning av istärningskådan

1. Dra ut frysfackládan helt.
2. 1. Dra ut frysfacket (platt) så långt det går (1).
3. Ta bort istärningslådan (2).

Istärningslådan är nu borttagen.

4.15.2 Montering av istärningslädan

Montera i omvänd ordning.

Reparation

4.16 Byte av LED-lampor

Nödvändiga verktyg:

Platt skruvmejsel Klinga 2.4 mm x 0.4 mm x 60 mm, i satsen [00341820]
Torxbits TX20 6,3 mm (1/4") [00340865]
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm

Ditt kylskåp har en underhällsfri LED-lampa. Sådana lampor får bara bytas av kundtjänsten eller av auktoriserade tekniker!

FARA!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

FARAI

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
De övre invändiga tillbehören är nu borttagna.

4.16.1 Borttagning av LED-taklampan i kylutrymmet

1. Skapa en springa genom att bända med ett finger kring LED-lampans kant.

1. För in en platt skruvmejsel i springan och ta bort LED-taklampan i den visade riktningen.

LED-taklampan i kylutrymmet är nu borttagen.

4.16.2 Borttagning av lampan i kylutrymmets sida

1. Ta bort sidlampans övre hållare med en platt skrumejsel.

1. Ska med en platt skruvmejsel en springa på lamphållarens ena sida och ta bort lamphållaren med den andra handen.

1. Ta bort LED-listen á samma sätt.


1. Ta bort LED-listen från uttaget.


301866441 218

Lampan i kylutrymmets sida är nu borttagen.

4.16.3 Borttagning av lampan i 0 °C-utrymmet

1. Ta bort lamhållaren genom att föra in en platt skruvmejsel i springan mellan lamp-hållaren och dörren och bända isär dem.

Lampan i 0 °C-utrymmet är nu borttagen.

4.16.4 Ta bort bakväggslampor

På grund av den tekniska uppbyggnaden kan inte bakväggslampor bytas ut separat. Lamporna ingår i bakväggens reservdelssats.

Förutsättning:

Dörren är öppen.

2021-09-30_9001640334 Copyright BSH Hausgeräte GmbH Sida 779 av 817

Tillbehör inuti kylutrymmet har tagits bort.

Tillbehör inuti 0 °C-facket har tagits bort.

1. 1. Håll baksidan av fuktinställningens hölje med ena handen (1).
2. Lossa höljet med andra handen (2).

1. Ta bort det andra höljet på samma sätt.

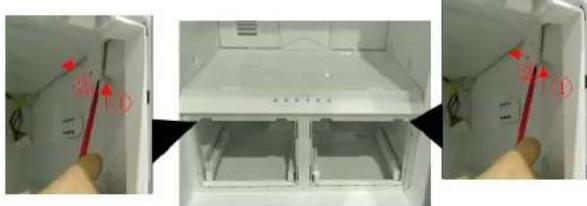

2. 1. Lossa de två clipsen (1).
3. Dra ut clipsen (2).

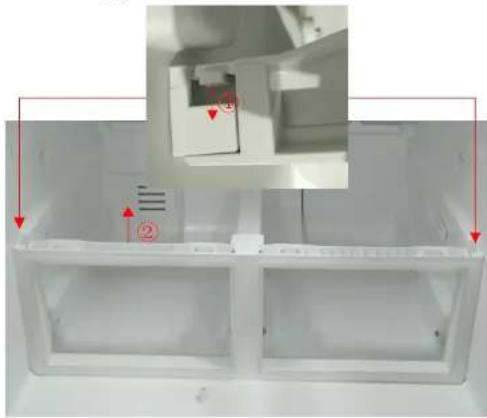

1. 1. Lossa de två clipsen (1).

2. Ta ut ramen (2).

1. 1. Skruva ut de två skruvarna (1).

2. Dra ut mittpanelen (2).

1. Dra 0 °C-fackets förångarhölje utåt.

Ett klickljud hörs när höljet lossnar.

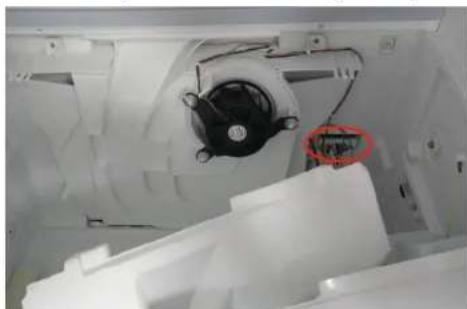

1. Lossa 0 °C-fackets temperatursensor.

1. Lossa elanslutningarna till 0 °C-fackets förångarfronthöljen.

0 °C-fackets förångarfronthöljen har tagits bort.

Reparation

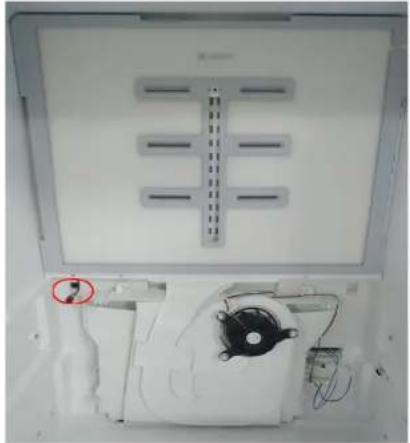

1. Lossa elanslutningen till bakväggslamporna. 13. 1. Skruva ut de två skruvarna (1).

1. Dra ut bakväggsenheten (2).

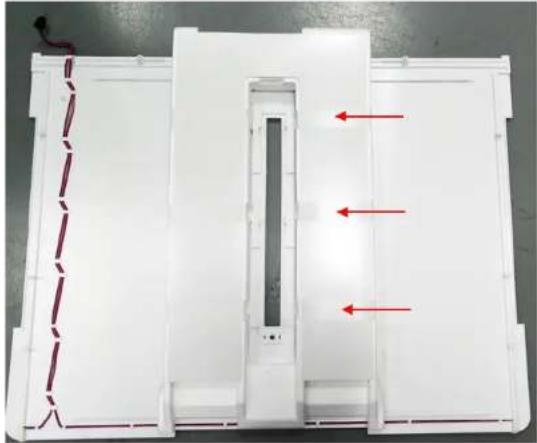

1. Riv av tejpen och ta bort skumkanalen från 0 °C-fackets förångarfronthölje.

Bakväggen med integrerade lampor har tagits bort.

Montera i omvänd ordning.
