KI52FSDF0 - Ledusskapis SIEMENS - Bezmaksas lietošanas instrukcija

Produkta veids	Ledusskapis
Zīmols	Siemens
Modelis	KI52FSDF0
Iekšējais apgaismojums	Sānu LED un LED prožektors
Cool-Fresh nodalījums	Jā, ar īpašu trauku
Augļu un dārzeņu trauks	Jā, ar vāku un stikla atdalītāju
Plaukti	Standarta plaukts un teleskopiskais plaukts
Durvju plaukti	Jā, noņemami
Durvis	Nomaināms blīvējums, regulējamas plakanas eņģes
Elektrodrošība	Pēc remonta nepieciešams VDE 0701 tests
Remontējamība	Oriģinālās rezerves daļas pieejamas, remonts vadīts pēc instrukcijas
Nepieciešamie instrumenti	Torx TX20 uzgrieznis, piesūceknis, speciāls instruments, plakans skrūvgriezis
Aizsardzība remonta laikā	Cimdi, drošības apavi, atvienošana no tīkla 60s
Dokumentācija	Lietošanas instrukcija un bezmaksas rokasgrāmata (PDF, 481 lpp.)
Pieejamās valodas	Franču, angļu, vācu, spāņu, itāļu utt.

Bieži uzdotie jautājumi - KI52FSDF0 SIEMENS

Kā nomainīt durvju blīvējumu?

Izņemiet veco blīvējumu, izvelkot to no rievām. Uzstādiet jauno blīvējumu, ja nepieciešams, nedaudz sildot. Pārbaudiet, vai rievās nav bojājumu. Skatiet instrukcijas 4.1. sadaļu.

Kā nomainīt sānu LED apgaismojumu?

Atvienojiet ierīci 60 sekundes pirms. Izmantojiet piesūcekni, lai noņemtu sānu apgaismojumu. Atvienojiet elektrisko savienojumu un montējiet atpakaļ pretējā secībā. Uzmanību: LED apgaismojumam nav nepieciešama apkope, remonts ir atļauts tikai servisa dienestam vai speciālistiem.

Kā izņemt augļu un dārzeņu trauku?

Atveriet durvis, izvelciet trauku pilnībā ārā, pēc tam paceliet to, lai izņemtu. Montāža notiek pretējā secībā. Skatiet 4.6. sadaļu.

Kādi drošības pasākumi pirms remonta?

Atvienojiet ierīci no tīkla vismaz 60 sekundes pirms jebkura remonta. Valkājiet aizsargcimdus un drošības apavus. Pēc remonta veiciet drošības testu saskaņā ar VDE 0701 vai valsts noteikumiem.

Kur atrast rezerves daļas šim ledusskapim?

Izmantojiet tikai oriģinālās Siemens rezerves daļas. Sazinieties ar pēcpārdošanas servisu vai skatiet instrukciju atsauces (piem., [00342013] aizsargaudumam).

Kā izņemt teleskopisko plauktu?

Velciet plauktu, līdz bloķēšanas cilpa atbrīvojas, nolaidiet to un pagrieziet uz sāniem. Izņemiet to pilnībā. Montāža ir pretējā secībā. Skatiet 4.5. sadaļu.

Kā izjaukt LED prožektoru?

Atvienojiet ierīci. Izmantojiet speciālu instrumentu un plakanu skrūvgriezi, lai atvērtu vāku, tad LED prožektora moduli. Atvienojiet elektrisko savienojumu. Montāža pretējā secībā. Uzmanību: remonts atļauts tikai speciālistiem.

Kā tīrīt ledusskapi?

Atvienojiet ierīci pirms tīrīšanas. Izmantojiet mīkstu drānu un siltu ūdeni ar maigu mazgāšanas līdzekli. Neizmantojiet tvaika tīrītājus vai abrazīvus līdzekļus. Labi nosusiniet. Skatiet instrukciju sīkākai informācijai.

Ko darīt apgaismojuma bojājuma gadījumā?

Vispirms pārbaudiet elektroapgādi. Ja LED apgaismojums nedarbojas, sazinieties ar pēcpārdošanas servisu. LED remonts ir atļauts tikai kvalificētiem tehniķiem elektrošoka riska dēļ.

Vai ledusskapi ir viegli salabot pašam?

Jā, noteiktām daļām, piemēram, durvju blīvējumam, plauktiem vai traukiem, remonts tiek vadīts pēc instrukcijas. Tomēr elektriskajām sastāvdaļām (LED, prožektors) ieteicams sazināties ar Siemens pilnvarotu speciālistu.

LIETOŠANAS INSTRUKCIJA KI52FSDF0 SIEMENS

Informācija par remontu - Ledusskapis

i Par šo dokumentu.... 263

1.1 Būtiska informācija 263

1.1.1 Mērkis 263

1.2 Simbolu skaidrojums.... 263

1.2.1 Bīstamības līmeni 263

1.2.2 Bīstamības simboli 263

1.2.3 Brīdinājumu struktūra 264

1.2.4 Vispārīgie simboli.... 264

Drošība....265

2.1 Vispārējie drošības norādījumi 265

2.1.1 Visām mājsaimniecības ierīcēm.... 265

Piederumi un palīglīdzekli.... 266

Remonts 267

4.1 Durvju blīvslēga nomaina.... 267

4.1.1 Durvju blīvslēga nonemšana.... 267

4.1.2 Durvju blīvslēga uzstādīšana 267

4.2 Plakanās viras nomaiņa.... 270

4.2.1 Plakanās viras nonemśana.... 270

4.2.2 Plakanās viras uzstādīśana 271

4.3 Durvju plaukta nomaina 272

4.3.1 Durvju plaukta nonemšana 272

4.3.2 Durvju plaukta uzstādīšana.... 272

4.4 Plaukta nomaiņa....273

4.4.1 Plaukta iznemšana....273

4.4.2 Plaukta uzstādīšana.... 273

4.5 Izvelkamā plaukta nomaina.... 274

4.5.1 Izvelkamā plaukta izņemšana 274

4.5.2 Izvelkamā plaukta uzstādīšana 274

4.6 Auglu un dârzenu tvertnes nomaina....275

4.6.1 Auglu un dârzenu tvertnes iznemšana.... 275

4.6.2 Auglu un dārzenu tvertnes uzstādīšana.... 275

4.7 Starplikas un auglu un dārzenu tvertnes vāka nomaina.... 276

4.7.1 Starplikas izņemšana un augļu un dārzeņu tvertnes vāka noņemša- na....276

4.7.2 Starplikas un auglu un dārzenu tvertnes vāka uzstādīšana 276

4.8 Svaiguma saglabāšanas tvertnes nomaina.... 277

4.8.1 Svaiguma saglabāšanas tvertnes iznemšana 277

4.8.2 Svaiguma saglabāšanas tvertnes uzstādīšana 277

4.9 Sānu LED apgaismes joslas nomaina 278

4.9.1 Sānu LED apgaismes joslas noņemšana 278

4.9.2 Sānu LED apgaismes joslas uzstādīšana.... 279

4.10 LED starmeša nomaina 280

4.10.1 LED starmeša nonemšana 280

4.10.2 LED starmeša uzstādīšana 281

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīls ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Piesūceknis[00342224]	∅50 mm
īpašs darbarīks[00342180]
Torx uzgalis TX20[00340865]	6,3 mm (1/4")

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminiņa.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. ⑨ Ja blīvslēga rieva ir bojāta

- Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

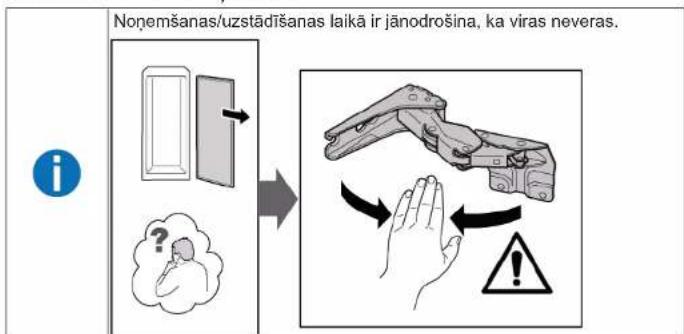

4.2.1 Plakanās viras noņemšana

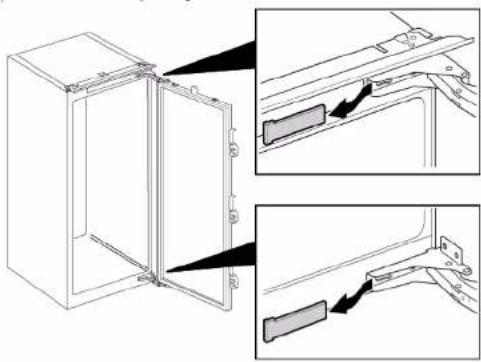

1. Nonemiet abus viras pärsegus.


1. 1. Atskrūvējiet četras skrūves (1).
2. Durvis izvelciet un nonemiet (

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.3.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.3.2 Durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Izvelkamā plaukta nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.5.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.

2. ➞ Izvelkamais plaukts ir izņemts.

4.5.2 Izvelkamā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.6.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka nonemšana

1. Iznemiet no starplikas stikla plâksni.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Iznemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir izņemta.

4.8.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Sānu LED apgaismes joslas nomaiņa

Speciāli rīki:

Piesüceknis ∅50 mm [00342224]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BÍSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīla elektrotrieciena del

▶ Elektriskās daļas ir jāremontē kvalificētam elektrikim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZIGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt iznemtiem.

4.9.1 Sānu LED apgaismes joslas nonemšana

1. Uzspiediet piesücekni uz sānu LED apgaismes joslas augšējās trešdaļas.

1. Piesūcekni kopā ar sānu LED apgaismes joslu pagriežot pavelciet uz priekšu.

Sānu LED apgaismes josla ir nonemta.

4.9.2 Sānu LED apgaismes joslas uzstādīšana

1. Izveidojiet sānu LED apgaismes joslas elektriskos savienojumus.
2. Nostipriniet sānu LED apgaismes joslu vietā nodalījuma sienā (ākiem ir jānoklikšk).
   Sānu LED apgaismes josla ir uzstādīta.

Remonts

4.10 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarols tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzivības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ ► Elektriskās dajas ir jāremontē kvalificētam elektrikim. ► Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detajas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.10.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
