Tipo de produto	Refrigerador
Marca	Siemens
Modelo	KI52FSDF0
Iluminação interior	LED lateral e projetor LED
Compartimento Cool-Fresh	Sim, com gaveta específica
Gaveta de frutas e legumes	Sim, com tampa e divisória de vidro
Prateleiras	Prateleira padrão e prateleira telescópica
Prateleiras de porta	Sim, removíveis
Porta	Junta substituível, dobradiças planas ajustáveis
Segurança elétrica	Teste VDE 0701 necessário após reparo
Capacidade de reparo	Peças de reposição originais disponíveis, reparo guiado pelo manual
Ferramentas necessárias	Ponta Torx TX20, ventosa, ferramenta especial, chave de fenda
Proteção durante o reparo	Luvas, sapatos de segurança, desconexão da rede 60s
Documentação	Manual de instruções e modo de emprego gratuito (PDF, 481 páginas)
Idiomas disponíveis	Francês, inglês, alemão, espanhol, italiano, etc.

Perguntas frequentes - KI52FSDF0 SIEMENS

Como substituir a junta da porta?

Remova a junta antiga retirando-a das ranhuras. Monte a nova junta aquecendo levemente se necessário. Verifique a ausência de danos nas ranhuras. Consulte a seção 4.1 do manual.

Como trocar a iluminação LED lateral?

Desconecte o aparelho 60 segundos antes. Use uma ventosa para remover a iluminação lateral. Desconecte a conexão elétrica e monte no sentido inverso. Atenção: a iluminação LED não necessita de manutenção, o reparo é reservado à assistência técnica ou a especialistas.

Como remover a gaveta de frutas e legumes?

Abra a porta, puxe a gaveta completamente para fora, depois levante-a para removê-la. A montagem é feita na ordem inversa. Veja seção 4.6.

Quais precauções de segurança antes de um reparo?

Desconecte o aparelho da rede elétrica pelo menos 60 segundos antes de qualquer reparo. Use luvas de proteção e sapatos de segurança. Após o reparo, realize um teste de segurança conforme VDE 0701 ou as regulamentações nacionais.

Onde encontrar peças de reposição para este refrigerador?

Use apenas peças de reposição originais Siemens. Contate o serviço pós-venda ou consulte o manual para as referências (ex: [00342013] para tecido de proteção).

Como remover a prateleira telescópica?

Puxe a prateleira até que a lingueta de travamento se destrave, abaixe-a e gire-a para o lado. Remova-a completamente. A montagem é o inverso. Veja seção 4.5.

Como desmontar o projetor LED?

Desconecte o aparelho. Use uma ferramenta especial e uma chave de fenda para desfazer a tampa, depois o módulo projetor LED. Desconecte a conexão elétrica. Montagem inversa. Atenção: reparo reservado a especialistas.

Como limpar o refrigerador?

Desconecte o aparelho antes da limpeza. Use um pano macio e água morna com detergente suave. Não use limpadores a vapor nem produtos abrasivos. Seque bem. Consulte o manual para mais detalhes.

O que fazer em caso de falha da iluminação?

Verifique primeiro a alimentação elétrica. Se a iluminação LED não funcionar, contate o serviço pós-venda. O reparo dos LEDs é reservado a técnicos qualificados devido ao risco de eletrocussão.

O refrigerador é fácil de reparar sozinho?

Sim, para algumas peças como a junta da porta, as prateleiras ou as gavetas, os reparos são guiados pelo manual. No entanto, para componentes elétricos (LED, projetor), é recomendado chamar um especialista credenciado Siemens.

MANUAL DE UTILIZADOR KI52FSDF0 SIEMENS

Dicas de resolução - Frigorífico

i Sobre este documento.... 343

1.1 Informação importante 343
1.1.1 Finalidade 343
1.2 Explicação dos símbolos.... 343
1.2.1 Níveis de perigo.... 343
1.2.2 Símbolos de perigo 343
1.2.3 Estrutura dos avisos.... 344
1.2.4 Símbolos gerais 344

Segurança.... 345

2.1 Instruções gerais de segurança.... 345

2.1.1 Todos os eletrodomésticos 345

Ferramentas e auxiliares.... 346

Reparação.... 347

4.1 Substituir a junta da porta 347

4.1.1 Remover a junta da porta 347
4.1.2 Instalar a junta da porta.... 347

4.2 Substituir a dobradiça plana 350

4.2.1 Remover a dobradiça plana 350
4.2.2 Instalar a dobradiça plana 351

4.3 Substituir a prateleira da porta.... 352

4.3.1 Remover a prateleira da porta.... 352
4.3.2 Instalar a prateleira da porta 352

4.4 Substituir a prateleira.... 353

4.4.1 Remover a prateleira.... 353
4.4.2 Instalar a prateleira 353

4.5 Substituir a prateleira extensível.... 354

4.5.1 Remover a prateleira extensivel.... 354
4.5.2 Instalar a prateleira extensível 354

4.6 Substituir o recipiente para fruta e vegetais.... 355

4.6.1 Remover o recipiente para fruta e vegetais.... 355
4.6.2 Instalar o recipiente para fruta e vegetais 355

4.7 Substituir a secção e a tampa do recipiente para fruta e vegetais.... 356

4.7.1 Remover a secção e a tampa do recipiente para fruta e vegetais..... 356
4.7.2 Instalar a secção e a tampa do recipiente para fruta e vegetais ..... 356

4.8 Substituir o recipiente de frio.... 357

4.8.1 Remover o recipiente de frio 357
4.8.2 Instalar o recipiente de frio 357

4.9 Substituir a iluminação LED de barra lateral 358

4.9.1 Remover a iluminação LED de barra lateral 358
4.9.2 Instalar a iluminação LED de barra lateral.... 359

4.10 Substituir a iluminação LED específica.... 360

4.10.1 Remover a iluminação LED específica.... 360
4.10.2 Instalar a iluminação LED específica 361

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

PERIGO

Tipo e origem do perigo!

Possíveis consequência de ignorar o perigo / aviso.

Medidas e proibicões para prevenir o perigo.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[HD3E]		Identificação de uma dica simples (apenas texto)
[GX7D]		Identificação de uma ligação para um tutorial em vídeo
[YC1D]		Identificação das ferramentas necessárias
[GB4A]		Identificação das condições prévias necessárias
[A26B]		Identificação de uma condição (se ..., então ...)
[STOW]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / janela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Ventosa[00342224]	∅50 mm
Ferramenta especial[00342180]
Ponta Torx TX20[00340865]	6,3 mm (1/4")

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem o funcionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir a dobradiça plana

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta do móvel está removida. Ver as instruções de instalação.
A porta está aberta.

1. Remova duas tampas de dobradiça.


1. 1. Solte quatro parafusos (1).

2. Deslize para fora e remova a porta (2).

As dobradiças estão removidas.

4.2.2 Instalar a dobradiça plana

Instale pela ordem inversa.

Reparação

4.3 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.3.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.3.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.4 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.4.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.4.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.5 Substituir a prateleira extensível

Pré-requisito:

A porta está aberta.

4.5.1 Remover a prateleira extensível

1. Puxe para fora a prateleira extensível até o bloqueio de retenção se soltar.

1. Desça a prateleira extensível e vire-a para fora lateralmente.

2. A prateleira extensível está removida.

4.5.2 Instalar a prateleira extensível

Instale pela ordem inversa.

Reparação

4.6 Substituir o recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta.

4.6.1 Remover o recipiente para fruta e vegetais

1. Puxe o recipiente inteiramente para fora (1).

2. Remova o recipiente (2).

O recipiente está removido.

4.6.2 Instalar o recipiente para fruta e vegetais

Instale pela ordem inversa.

Reparação

4.7 Substituir a secção e a tampa do recipiente para fruta e vegetais

Pré-requisito:

A porta está aberta.

4.7.1 Remover a secção e a tampa do recipiente para fruta e vegetais

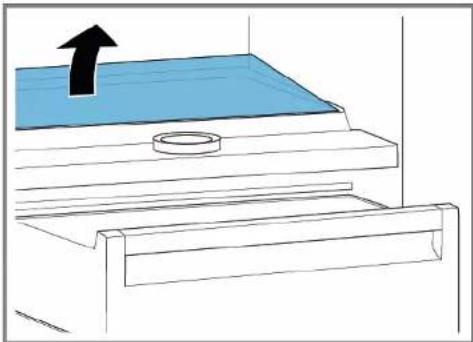

1. Remova a placa de vidro da secção.

1. Remova o recipiente para fruta e vegetais.→355

2. 1. Pressione a alavanca do lado inferior de ambos os lados da secção (1).
3. Puxe a secção para a frente (2).

1. Levante a secção e gire-a para fora lateralmente.

A secção está removida.

1. 1. Levante a tampa do recipiente para fruta e vegetais.

2. Puxe a tampa do recipiente para fruta e vegetais para a frente e gire-a para fora lateralmente.

A tampa do recipiente para fruta e vegetais está removida.

4.7.2 Instalar a secção e a tampa do recipiente para fruta e vegetais

- Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente de frio

Pré-requisito:

A porta está aberta.

4.8.1 Remover o recipiente de frio

1. Incline o recipiente de frio para a frente (1).
2. Remova o recipiente de frio (2).

O recipiente de frio está removido.

4.8.2 Instalar o recipiente de frio

Instale pela ordem inversa.

Reparação

4.9 Substituir a iluminação LED de barra lateral

Ferramentas necessárias:

Ventosa ∅50 mm [00342224]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.9.1 Remover a iluminação LED de barra lateral

1. Coloque a ventosa no terço superior da iluminação LED de barra lateral.

1. Puxe a ventosa para a frente com a iluminação LED de barra lateral num movimento rotativo.

1. Desconecte a ligação elétrica da iluminação LED de barra lateral. A iluminação LED de barra lateral está removida.

4.9.2 Instalar a iluminação LED de barra lateral

1. Conecte a ligação elétrica da iluminação LED de barra lateral.
2. Fixe a iluminação LED de barra lateral na sua localização na parede do compartimento (os ganchos encaixam).
   A iluminação LED de barra lateral está instalada.

Reparação

4.10 Substituir a iluminação LED específica

Ferramentas necessárias:

Ferramenta especial [00342180]

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.10.1 Remover a iluminação LED específica

1. Solte a tampa da iluminação LED específica.

1. Puxe a tampa da iluminação LED específica para dentro, empurrando para a frente em simultâneo.

1. Desprenda o módulo da iluminação LED específica.

1. Desconecte a ligação elétrica da iluminação LED específica.

A iluminação LED específica está removida.

4.10.2 Instalar a iluminação LED específica

Instale pela ordem inversa.
