KI52FSDF0 - Lodówka SIEMENS - Bezpłatna instrukcja obsługi

Typ produktu	Lodówka
Marka	Siemens
Model	KI52FSDF0
Oświetlenie wewnętrzne	Oświetlenie boczne LED i reflektor LED
Komora Cool-Fresh	Tak, z dedykowanym pojemnikiem
Pojemnik na owoce i warzywa	Tak, z pokrywą i szklaną przegrodą
Półki	Półka standardowa i półka teleskopowa
Półki drzwiowe	Tak, ruchome
Drzwi	Wymienna uszczelka, regulowane płaskie zawiasy
Bezpieczeństwo elektryczne	Wymagany test VDE 0701 po naprawie
Naprawialność	Oryginalne części zamienne dostępne, naprawa prowadzona zgodnie z instrukcją
Wymagane narzędzia	Końcówka Torx TX20, przyssawka, specjalne narzędzie, płaski śrubokręt
Ochrona podczas naprawy	Rękawice, buty ochronne, odłączenie zasilania na 60s
Dokumentacja	Instrukcja obsługi i instrukcja użytkowania bezpłatna (PDF, 481 stron)
Dostępne języki	Francuski, angielski, niemiecki, hiszpański, włoski, itd.

Często zadawane pytania - KI52FSDF0 SIEMENS

Jak wymienić uszczelkę drzwi?

Wyjmij starą uszczelkę z rowków. Zamontuj nową, delikatnie podgrzewając, jeśli to konieczne. Sprawdź, czy w rowkach nie ma uszkodzeń. Zobacz sekcję 4.1 instrukcji.

Jak wymienić boczne oświetlenie LED?

Odłącz urządzenie na 60 sekund przed rozpoczęciem. Użyj przyssawki, aby zdjąć boczne oświetlenie. Odłącz złącze elektryczne i zamontuj w odwrotnej kolejności. Uwaga: oświetlenie LED nie wymaga konserwacji, naprawa jest zarezerwowana dla serwisu lub specjalistów.

Jak wyjąć pojemnik na owoce i warzywa?

Otwórz drzwi, wysuń pojemnik całkowicie na zewnątrz, a następnie podnieś go, aby go wyjąć. Montaż odbywa się w odwrotnej kolejności. Zobacz sekcję 4.6.

Jakie środki ostrożności przed naprawą?

Odłącz urządzenie od zasilania na co najmniej 60 sekund przed jakąkolwiek naprawą. Noś rękawice ochronne i buty ochronne. Po naprawie przeprowadź test bezpieczeństwa zgodnie z VDE 0701 lub przepisami krajowymi.

Gdzie znaleźć części zamienne do tej lodówki?

Używaj wyłącznie oryginalnych części zamiennych Siemens. Skontaktuj się z serwisem lub sprawdź instrukcję w poszukiwaniu numerów referencyjnych (np. [00342013] dla tkaniny ochronnej).

Jak zdjąć półkę teleskopową?

Wysuń półkę aż do odblokowania zaczepu, opuść ją i obróć na bok. Wyjmij ją całkowicie. Montaż jest odwrotnością. Zobacz sekcję 4.5.

Jak zdemontować reflektor LED?

Odłącz urządzenie. Użyj specjalnego narzędzia i płaskiego śrubokręta, aby zdjąć osłonę, a następnie moduł reflektora LED. Odłącz złącze elektryczne. Montaż odwrotny. Uwaga: naprawa zarezerwowana dla specjalistów.

Jak czyścić lodówkę?

Przed czyszczeniem odłącz urządzenie. Użyj miękkiej szmatki i ciepłej wody z łagodnym detergentem. Nie używaj myjek parowych ani środków ściernych. Dokładnie osusz. Więcej szczegółów w instrukcji.

Co zrobić w przypadku awarii oświetlenia?

Najpierw sprawdź zasilanie. Jeśli oświetlenie LED nie działa, skontaktuj się z serwisem. Naprawa LED jest zarezerwowana dla wykwalifikowanych techników ze względu na ryzyko porażenia prądem.

Czy lodówkę łatwo naprawić samodzielnie?

Tak, w przypadku niektórych części, takich jak uszczelka drzwi, półki czy pojemniki, naprawy są prowadzone zgodnie z instrukcją. Jednak w przypadku elementów elektrycznych (LED, reflektor) zaleca się skorzystanie z pomocy autoryzowanego specjalisty Siemens.

INSTRUKCJA OBSŁUGI KI52FSDF0 SIEMENS

4.4 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 323

1.1 Ważne informacje.... 323

1.1.1 Cel dokumentu 323

1.2 Objąśnienie symboli ostrzegawczych.... 323

1.2.1 Oznaczenie poziomów niebezpieczeństwa 323

1.2.2 Symbole ostrzegawcze 323

1.2.3 Budowa ostrzeżeń 324

1.2.4 Ogólne symbole 324

Bezpieczeństwo.... 325

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 325

2.1.1 Wszystkie sprzęty gospodarstwa domowego 325

Narzędzia i pomoce techniczne 326

Naprawy 327

4.1 Wymiana uszczelki drzwiczek 327

4.1.1 Demontaż uszczelki drzwiczek 327

4.1.2 Montaż uszczelki drzwiczek 327

4.2 Wymiana zawiasu płaskiego 330

4.2.1 Demontaż zawiasu płaskiego.... 330

4.2.2 Montaż zawiasu płaskiego.... 331

4.3 Wymiana półki drzwiczek 332

4.3.1 Demontaż półki drzwiczek 332

4.3.2 Montaż półki drzwiczek 332

4.4 Wymiana półki.... 333

4.4.1 Demontaż półki.... 333

4.4.2 Montaż półki 333

4.5 Wymiana półki wysuwanej 334

4.5.1 Demontaż półki wysuwanej.... 334

4.5.2 Montaż półki wysuwanej.... 334

4.6 Wymiana pojemnika na owoce i warzywa 335

4.6.1 Demontaż pojemnika na owoce i warzywa.... 335

4.6.2 Montaż pojemnika na owoce i warzywa.... 335

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa.... 336

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 336

4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 336

4.8 Wymiana pojemnika chłodzącego na świeże artykuły.... 337

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły 337

4.8.2 Montaż pojemnika chłodzącego na świeże artykuły 337

4.9 Wymiana bocznego paska oświetleniowego LED.... 338

4.9.1 Demontaż bocznego paska oświetleniowego LED.... 338

4.9.2 Montaż bocznego paska oświetleniowego LED 339

4.10 Wymiana oświetlenia punktowego LED 340

4.10.1 Demontaż oświetlenia punktowego LED 340

4.10.2 Montaż oświetlenia punktowego LED.... 341

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[12G3]		Identyfikacja prostej wskazówki (tylko tekst)
[AD01]		Identyfikacja linku do pliku wideo
[8K00]		Identyfikacja narzędzi
[H200]		Identyfikacja wstępnych warunków
[S104]		Identyfikacja warunku (jeżeli)
[TOHS]		Identyfikacja rezultatu
[Start]	ldentyfikacja przycisku
[00123456]	ldentyfikacja numeru materiału
Status	ldentyfikacja wyświetlanego tekstu /	ko-munikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Przyssawka[00342224]	∅50 mm
Narzędzie specjalne[00342180]
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regułowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
  Przemieszczenie urządzenia wymaga udziału dwóch osób.
  Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

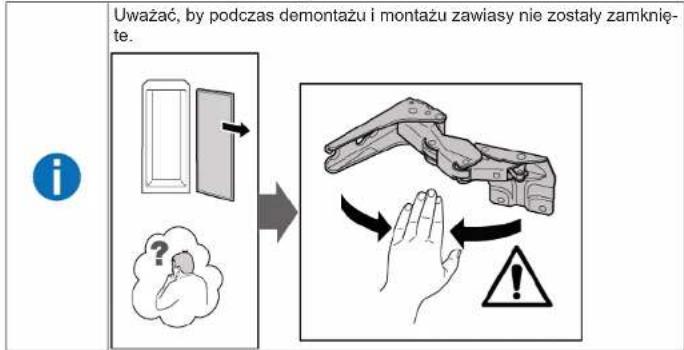

Odsłonięty zawias!

Zmiazdżenie / uwieżienie palca

▶ Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

CHAS:

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.

1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.3.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.3.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.5.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.6.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

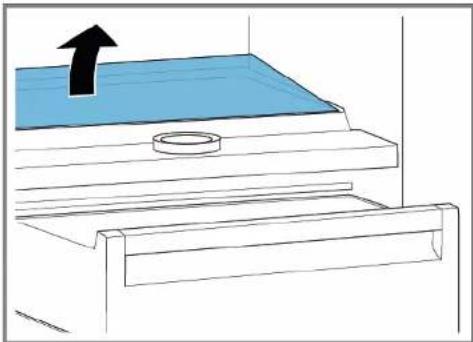

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→335

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wyłąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.8.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana bocznego paska oświetleniowego LED

Pomoce specjalne

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem ► Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte ▶ Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.9.1 Demontaż bocznego paska oświetleniowego LED

1. Przymocować przyssawkę do bocznego paska oświetleniowego LED w obszarze górnej jednej trzeciej jego powierzchni.

1. Pociągnąć przyssawkę z bocznym paskiem oświetleniowym LED do przodu jednym obrotowym ruchem.

1. Rozłączyć złącze elektryczne bocznego paska oświetleniowego LED. Boczny pasek oświetleniowy LED został wymontowany.

4.9.2 Montaż bocznego paska oświetleniowego LED

1. Połączyć złącze elektryczne bocznego paska oświetleniowego LED.
2. Zamocować boczny pasek oświetleniowy LED w przewidzianym dla niego miejscu na ściance komory (słychać kliknięcia zaczepów).
   Boczny pasek oświetleniowy LED został zamontowany.

Naprawy

4.10 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.10.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.10.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
