Ürün Tipi	Buzdolabı
Marka	Siemens
Model	KI52FSDF0
İç Aydınlatma	Yan LED ve LED Projektör
Cool-Fresh Bölmesi	Evet, özel bir bölme ile
Meyve ve Sebze Çekmecesi	Evet, kapak ve cam bölmeli
Raf	Standart raf ve teleskopik raf
Kapı Rafları	Evet, çıkarılabilir
Kapı	Değiştirilebilir conta, ayarlanabilir düz menteşeler
Elektrik Güvenliği	Onarımdan sonra VDE 0701 testi gereklidir
Onarılabilirlik	Orijinal yedek parçalar mevcut, kılavuzla onarım
Gerekli Aletler	Torx TX20 ucu, vantuz, özel alet, düz tornavida
Onarım Sırasında Koruma	Eldiven, güvenlik ayakkabısı, şebeke bağlantısını 60 saniye kesme
Dokümantasyon	Kullanım kılavuzu ve kullanım talimatı ücretsiz (PDF, 481 sayfa)
Mevcut Diller	Fransızca, İngilizce, Almanca, İspanyolca, İtalyanca, vb.

Sık sorulan sorular - KI52FSDF0 SIEMENS

Kapı contası nasıl değiştirilir?

Eski contayı oluklardan çıkararak çıkarın. Gerekirse hafifçe ısıtarak yeni contayı takın. Oluklarda hasar olmadığını kontrol edin. Kılavuzun 4.1 bölümüne bakın.

Yan LED aydınlatma nasıl değiştirilir?

Cihazın fişini 60 saniye önceden çekin. Yan aydınlatmayı çıkarmak için vantuz kullanın. Elektrik bağlantısını kesin ve ters sırada yeniden takın. Dikkat: LED aydınlatma bakım gerektirmez, onarım teknik servis veya uzmanlar tarafından yapılmalıdır.

Meyve ve sebze çekmecesi nasıl çıkarılır?

Kapıyı açın, çekmeceyi tamamen dışarı çekin, ardından kaldırarak çıkarın. Montaj ters sırada yapılır. Bkz. bölüm 4.6.

Onarım öncesi hangi güvenlik önlemleri alınmalıdır?

Herhangi bir onarımdan önce cihazın fişini en az 60 saniye çekin. Koruyucu eldiven ve güvenlik ayakkabısı giyin. Onarımdan sonra VDE 0701 veya ulusal yönetmeliklere göre bir güvenlik testi yapın.

Bu buzdolabı için yedek parçalar nereden bulunur?

Yalnızca orijinal Siemens yedek parçalarını kullanın. Servis ile iletişime geçin veya referanslar için kılavuza bakın (örneğin: [00342013] koruyucu bez).

Teleskopik raf nasıl çıkarılır?

Rafı kilit tırnağı serbest kalana kadar çekin, aşağı indirin ve yana çevirin. Tamamen çıkarın. Montaj tersidir. Bkz. bölüm 4.5.

LED projektör nasıl sökülür?

Cihazın fişini çekin. Kapağı ve ardından LED projektör modülünü sökmek için özel bir alet ve düz tornavida kullanın. Elektrik bağlantısını kesin. Montaj tersidir. Dikkat: onarım uzmanlara aittir.

Buzdolabı nasıl temizlenir?

Temizlemeden önce cihazın fişini çekin. Yumuşak bir bez ve hafif bir deterjanla ılık su kullanın. Buharlı temizleyiciler veya aşındırıcı ürünler kullanmayın. İyice kurulayın. Detaylar için kılavuza bakın.

Aydınlatma arızası durumunda ne yapmalı?

Önce elektrik beslemesini kontrol edin. LED aydınlatma çalışmıyorsa, servisle iletişime geçin. LED onarımı, elektrik çarpması riski nedeniyle yalnızca kalifiye teknisyenler tarafından yapılmalıdır.

Buzdolabı kendi kendine onarımı kolay mı?

Evet, kapı contası, raflar veya çekmeceler gibi bazı parçalar için onarımlar kılavuzla yönlendirilir. Ancak elektrikli bileşenler (LED, projektör) için Siemens onaylı bir uzmana başvurulması önerilir.

KULLANIM KILAVUZU KI52FSDF0 SIEMENS

Onarım İpuçları - Buzdolabı

Bu doküman hakkında 463

1.1 Önemli bilgi 463

1.1.1 Amaci 463

1.2 Sembollerinin açıklaması 463

1.2.1 Tehlike kademeleri.... 463

1.2.2 Tehlike sembolleri 463

1.2.3 İkaz bilgilerinin yapısı 464

1.2.4 Genel semboller 464

Güvenlik....465

2.1 Genel Güvenlik bilgileri 465

2.1.1 Tüm ev gereçleri 465

Ekipman ve yardım.... 466

Onarım 467

4.1 Kapı contasının değiştirilmesi.... 467

4.1.1 Kapi contasının çıkartılması 467

4.1.2 Kapi contasının takılması 467

4.2 Yassi menteşenin değiştirilmesi.... 470

4.2.1 Yassı menteşenin çıkartılması 470

4.2.2 Yassi mentesenin takılması 471

4.3 Kapı rafının değiştirilmesi 472

4.3.1 Kapı rafının çıkartılması 472

4.3.2 Kapı rafının takılması 472

4.4 Raf yüzeyinin değiştirilmesi 473

4.4.1 Raf yüzeyinin çıkartılması 473

4.4.2 Raf yüzeyinin takılması 473

4.5 Uzatılabilir raf yüzeyinin değiştirilmesi.... 474

4.5.1 Uzatılabilir raf yüzeyinin çıkartılması.... 474

4.5.2 Uzatılabilir raf yüzeyinin takılması 474

4.6 Meyve-sebze kabının değiştirilmesi 475

4.6.1 Meyve-sebze kabinin çıkartılması 475

4.6.2 Meyve-sebze kabının takılması 475

4.7 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi...... 476

4.7.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması...... 476

4.7.2 Meyve-sebze kabı bölmesinin ve kapağının takılması 476

4.8 Soğutma-taze tutma kabının değiştirilmesi.... 477

4.8.1 Soğutma-taze tutma kabının çıkartılması 477

4.8.2 Soğutma-taze tutma kabının takılması 477

4.9 LED yan çubuk ışığının değiştirilmesi 478

4.9.1 LED yan çubuk ışığının çıkartılması.... 478

4.9.2 LED yan çubuk ışığının takılması.... 479

4.10 LED spot ışığının değiştirilmesi 480

4.10.1 LED spot ışığının çıkartılması.... 480

4.10.2 LED spot ışığının takılması 481

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Vantuz[00342224]	∅50 mm
Special tool[00342180]
Torx Bit TX20[00340865]	6,3 mm (1/4")

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için olduğu hasar bakımından kontrol edin.

1. ①f Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

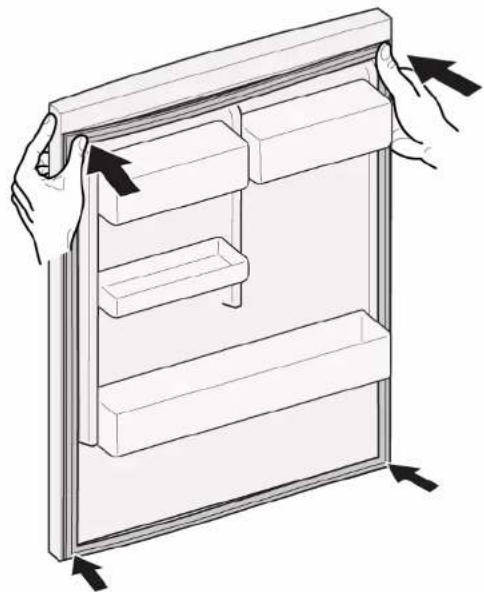

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Yassı menteşenin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fışı çekilir.
Mobilya kapısı çıkartılmıştır. Bkz. Montaj Talimatı.
Kapı açık.

4.2.1 Yassi menteşenin çıkartılması

1. İki menteşe kapağını çıkartın.


1. 1. Dört vidayı gevşetin (1).

2. Kapıyı dışarı kaydırarak çıkartın (2).

1. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Menteşeler çıkartılmıştır.

4.2.2 Yassı menteşenin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.3.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.3.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.4.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.4.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Uzatılabilir raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.5.1 Uzatılabilir raf yüzeyinin çıkartılması

1. Uzatılabilir raf yüzeyini kilitleme tırnağı serbest kalana dek dışarı çekin.

1. Uzatılabilir raf yüzeyini aşağı indirin ve yana doğru döndürerek çıkartın.

2. Uzatılabilir raf yüzeyi çıkartılmıştır.

4.5.2 Uzatılabilir raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Meyve-sebze kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Meyve-sebze kabinin çıkartılması

1. Kabı tamamen dışarı çekin (1).

2. Kabı çıkartın (2).

4.6.2 Meyve-sebze kabinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması

1. Cam plakayı bölmeden çıkartın.

1. Meyve-sebze kabini çıkartın.→475

2. 1. Her iki bölme tarafından alt taraftaki kola bastırın (1).
3. Bölmeyi öne doğru çekin (2).

1. Bölmeyi kaldırın ve yana doğru döndürerek çıkartın.

Bölme çıkartılmıştır.

1. 1. Meyve-sebze kabinin kapağını kaldırın.

2. Meyve-sebze kabının kapağını öne doğru çekin ve yana doğru döndürerek çıkartın.

Meyve-sebze kabının kapağı çıkartılmıştır.

4.7.2 Meyve-sebze kabı bölmesinin ve kapağının takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Soğutma-taze tutma kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Soğutma-taze tutma kabının çıkartılması

1. Soğutma-taze tutma kabını öne doğru devirin (1).
2. Soğutma-taze tutma kabını çıkartın (2).

Soğutma-taze tutma kabı çıkartılmıştır.

4.8.2 Soğutma-taze tutma kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 LED yan çubuk ışığının değiştirilmesi

Özel yardýmcý ekipman:

Vantuz ∅50 mm [00342224]

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.9.1 LED yan çubuk ışığının çıkartılması

1. Emme kabını LED yan çubuk ışığının üst üçte birlik kısmına yapıştırın.

1. Emme kabını LED yan çubuk ışığı ile birlikte döndürme hareketi uygulayarak öne doğru çekin.

1. LED yan çubuk ışığının elektrik bağlantısını ayırın. LED yan çubuk ışığı çıkartılmıştır.

4.9.2 LED yan çubuk ışığının takılması

1. LED yan çubuk ışığının elektrik bağlantısını kurun.
2. LED yan çubuk ışığını, bölme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan çubuk ışığının takılmıştır.

Onarim

4.10 LED spot ışığının değiştirilmesi

Özel yardýmcý ekipman:

[00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır.

Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DIKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.10.1 LED spot ışığının çıkartılması

1. LED yan ışık kapağını çıkartın.

1. LED spot ışığı kapağını içe doğru çekin ve aynı anda öne doğru itin.

1. LED spot ışık modülünü ayırın.

1. LED spot ışığının elektrik bağlantısını ayırın.

LED spot ışığı çıkartılmıştır.

4.10.2 LED spot ışığının takılması

▶ Ters sira ile monte edin.
