Vrsta izdelka	Hladilnik
Znamka	Siemens
Model	KI52FSDF0
Notranja osvetlitev	Stranska LED in LED reflektor
Predel Cool-Fresh	Da, s posebnim predalom
Predal za sadje in zelenjavo	Da, s pokrovom in steklenim ločilom
Police	Standardna polica in teleskopska polica
Vratne police	Da, odstranljive
Vrata	Zamenljivo tesnilo, nastavljivi ploščati tečaji
Električna varnost	Po popravilu potreben test VDE 0701
Popravljivost	Originalni nadomestni deli na voljo, popravilo vodi navodilo
Potrebna orodja	Torx TX20 nastavek, priseska, posebno orodje, ploščati izvijač
Zaščita med popravilom	Rokavice, varnostni čevlji, izklop iz omrežja 60s
Dokumentacija	Navodila za uporabo in brezplačni priročnik (PDF, 481 strani)
Razpoložljivi jeziki	Francoščina, angleščina, nemščina, španščina, italijanščina, itd.

Pogosto zastavljena vprašanja - KI52FSDF0 SIEMENS

Kako zamenjati tesnilo vrat?

Odstranite staro tesnilo tako, da ga izvlečete iz utorov. Namestite novo tesnilo, po potrebi rahlo segrejte. Preverite, ali so utori nepoškodovani. Glejte poglavje 4.1 navodil.

Kako zamenjati stransko LED osvetlitev?

Izklopite napravo 60 sekund prej. S prisesko odstranite stransko osvetlitev. Odklopite električni priključek in sestavite v obratnem vrstnem redu. Pozor: LED osvetlitev ne zahteva vzdrževanja, popravilo je namenjeno servisu ali specialistom.

Kako odstraniti predal za sadje in zelenjavo?

Odprite vrata, potegnite predal popolnoma ven, nato ga dvignite, da ga odstranite. Montaža poteka v obratnem vrstnem redu. Glejte poglavje 4.6.

Kateri varnostni ukrepi so potrebni pred popravilom?

Izklopite napravo iz omrežja vsaj 60 sekund pred kakršnim koli popravilom. Nosite zaščitne rokavice in varnostne čevlje. Po popravilu opravite varnostni test v skladu z VDE 0701 ali nacionalnimi predpisi.

Kje najti nadomestne dele za ta hladilnik?

Uporabljajte samo originalne Siemensove nadomestne dele. Kontaktirajte servis ali glejte navodila za reference (npr. [00342013] za zaščitno tkanino).

Kako odstraniti teleskopsko polico?

Potegnite polico, dokler se zaklepni jeziček ne sprosti, spustite ga in zavrtite na stran. Popolnoma jo odstranite. Montaža je obratna. Glejte poglavje 4.5.

Kako razstaviti LED reflektor?

Izklopite napravo. S posebnim orodjem in ploščatim izvijačem odstranite pokrov, nato modul LED reflektorja. Odklopite električni priključek. Montaža obratna. Pozor: popravilo je namenjeno specialistom.

Kako očistiti hladilnik?

Pred čiščenjem izklopite napravo. Uporabite mehko krpo in toplo vodo z blagim detergantom. Ne uporabljajte parnih čistilcev ali abrazivnih sredstev. Dobro posušite. Za več podrobnosti glejte navodila.

Kaj storiti v primeru okvare osvetlitve?

Najprej preverite električno napajanje. Če LED osvetlitev ne deluje, kontaktirajte servis. Popravilo LED je namenjeno usposobljenim tehnikom zaradi nevarnosti električnega udara.

Ali je hladilnik enostavno popraviti sam?

Da, za nekatere dele, kot so tesnilo vrat, police ali predali, popravila vodi navodilo. Vendar je za električne komponente (LED, reflektor) priporočljivo poklicati pooblaščenega Siemensovega specialista.

NAVODILA ZA UPORABO KI52FSDF0 SIEMENS

4.4.1 Plaukta iznemšana

- Izvelciet plauktu.

4.10.1 LED starmeša nonemšana

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 403

1.1 Pomembne informacije 403

1.1.1 Namen 403

1.2 Razlaga simbolov 403

1.2.1 Stopnje nevarnosti 403

1.2.2 Simboli za nevarmost.... 403

1.2.3 Struktura opozoril 404

1.2.4 Splošni simboli 404

Varnost....405

2.1 Splošna varnostna navodila 405

2.1.1 Vsi gospodinjski aparati.... 405

Orodja in pripomočki.... 406

Popravilo 407

4.1 Zamenjava tesnila vrat.... 407

4.1.1 Odstranjevanje tesnila vrat 407

4.1.2 Namestitev tesnila vrat 407

4.2.1 Odstranjevanje plošćatega tečaja 410

4.2.2 Namestitev ploščatega tečaja 411

4.3 Zamenjava vratnega predala.... 412

4.3.1 Odstranjevanje vratnega predala 412

4.3.2 Namestitev vratnega predala 412

4.4 Zamenjava police 413

4.4.1 Odstranjevanje police 413

4.4.2 Namestitev police 413

4.5.1 Odstranjevanje razširljive police 414

4.5.2 Namestitev razširljive police 414

4.6 Zamenjava predala za sadje in zelenjavo.... 415

4.6.1 Odstranjevanje predala za sadje in zelenjavo 415

4.6.2 Namestitev predala za sadje in zelenjavo 415

4.7 Zamenjava pregrade in police nad predalom za sadje in zelenjavo.... 416

4.7.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo 416

4.7.2 Namestitev pregrade in police nad predalom za sadje in zelenjavo..... 416

4.8 Zamenjava predala za podaljšanje svežine.... 417

4.8.1 Odstranjevanje predala za podaljšanje svežine 417

4.8.2 Namestitev predala za podaljšanje svežine 417

4.9 Zamenjava stranske svetlobne letve LED 418

4.9.1 Odstranjevanje stranske svetlobne letve LED.... 418

4.9.2 Namestitev stranske svetlobne letve LED 419

4.10 Zamenjava točkovne lučke LED 420

4.10.1 Odstranjevanje točkovne lučke LED 420

4.10.2 Namestitev točkovne lučke LED 421

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

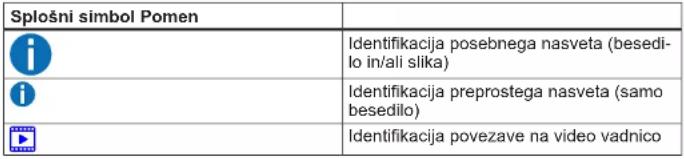

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Vakuumski prisesek[00342224]	∅50 mm
Posebno orodje[00342180]
Nastavek TorxTX20[00340865]	6,3 mm (1/4")

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

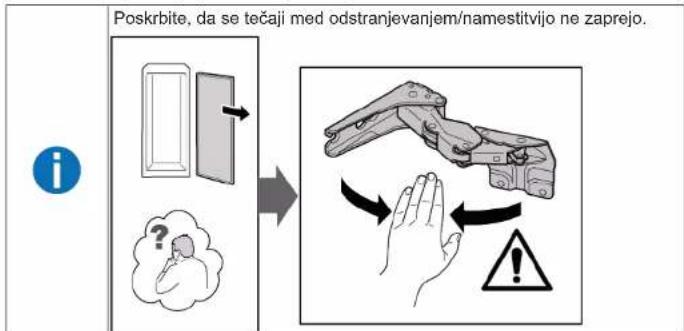

4.2.1 Odstranjevanje ploščatega tečaja

1. Odstranite pokrovčka tečaja.


1. 1. Odvijte štiri vijake (1).

2. Vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.3.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.3.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava police

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje police

- Izvlecite polico.

4.5.1 Odstranjevanje razširljive police

1. Razširljivo polico potegnite k sebi, dokler se zaklepni zapah ne sprosti.

1. Razširljivo polico poveznite navzdol in jo z obračanjem na stran odstranite.

2. → Razširljiva polica je odstranjena.

4.5.2 Namestitev razširljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje predala za sadje in zelenjavo

▶ 1. Predal izvlecite do konca (1).

1. Predal odstranite (2).

4.6.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava pregrade in police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo

1. S pregrade odstranite stekleno ploščo.

4.8 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje predala za podaljšanje svežine

1. Predal za podaljšanje svežine nagnite k sebi (1).
2. Odstranite predal za podaljšanje svežine (2).

Predal za podaljšanje svežine je odstranjen.

4.8.2 Namestitev predala za podaljšanje svežine

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.9.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek namestite na zgornjo tretjino stranske svetlobne letve LED.

1. S krožnim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite električno povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.9.2 Namestitev stranske svetlobne letve LED

1. Priključite električno povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatiči se zaskočijo).
   Stranska svetlobna letev LED je nameščena.

Popravilo

4.10 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost električnega udara zaradi delov pod napetostjol Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.10.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Pokrovček točkovne lučke LED povlecite navznoter in ga hkrati potisnite naprej.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.10.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.
