Produkttype	Kjøleskap
Merke	Siemens
Modell	KI52FSDF0
Innvendig belysning	Sidelys LED og LED-spotlight
Cool-Fresh-rom	Ja, med spesialbrett
Frukt- og grønnsaksskuff	Ja, med lokk og glasskillevegg
Hyller	Standardhylle og teleskophylle
Dørhyller	Ja, avtakbare
Dør	Utskiftbar dørpakning, justerbare flate hengsler
Elektrisk sikkerhet	VDE 0701-test kreves etter reparasjon
Reparerbarhet	Originale reservedeler tilgjengelig, reparasjon veiledet av bruksanvisning
Nødvendige verktøy	Torx TX20-bits, sugekopp, spesialverktøy, flat skrutrekker
Beskyttelse under reparasjon	Hansker, vernesko, strømbrudd i 60 sek
Dokumentasjon	Gratis bruksanvisning (PDF, 481 sider)
Tilgjengelige språk	Fransk, engelsk, tysk, spansk, italiensk, osv.

Ofte stilte spørsmål - KI52FSDF0 SIEMENS

Hvordan bytte dørpakningen?

Fjern den gamle pakningen ved å trekke den ut av sporene. Monter den nye pakningen, varm den lett om nødvendig. Kontroller at sporene ikke er skadet. Se avsnitt 4.1 i bruksanvisningen.

Hvordan bytte sidelys LED?

Koble apparatet fra strømmen i 60 sekunder. Bruk en sugekopp for å fjerne sidelyset. Koble fra den elektriske kontakten og sett den på igjen i omvendt rekkefølge. Merk: LED-belysning krever ikke vedlikehold, reparasjon skal utføres av kundeservice eller spesialister.

Hvordan ta ut frukt- og grønnsaksskuffen?

Åpne døren, trekk skuffen helt ut, løft den deretter opp for å ta den ut. Montering i omvendt rekkefølge. Se avsnitt 4.6.

Hvilke sikkerhetstiltak før reparasjon?

Koble apparatet fra strømmen minst 60 sekunder før reparasjon. Bruk vernehansker og vernesko. Etter reparasjon, utfør en sikkerhetstest i henhold til VDE 0701 eller nasjonale forskrifter.

Hvor finner jeg reservedeler til dette kjøleskapet?

Bruk kun originale Siemens-reservedeler. Kontakt kundeservice eller se i bruksanvisningen for referanser (f.eks. [00342013] for beskyttelsesstoff).

Hvordan ta ut teleskopyllen?

Trekk hyllen til låsetappen løsner, senk den og drei den til siden. Ta den helt ut. Montering i omvendt rekkefølge. Se avsnitt 4.5.

Hvordan demontere LED-spotlight?

Koble apparatet fra strømmen. Bruk et spesialverktøy og en flat skrutrekker for å løsne dekselet, deretter LED-spotlightmodulen. Koble fra den elektriske kontakten. Montering i omvendt rekkefølge. Merk: reparasjon skal utføres av spesialister.

Hvordan rengjøre kjøleskapet?

Koble apparatet fra strømmen før rengjøring. Bruk en myk klut og lunkent vann med mildt vaskemiddel. Ikke bruk damprenser eller slipende midler. Tørk godt. Se bruksanvisningen for mer detaljer.

Hva gjør jeg ved lyssvikt?

Kontroller først strømtilførselen. Hvis LED-belysningen ikke fungerer, kontakt kundeservice. Reparasjon av LED skal utføres av kvalifiserte teknikere på grunn av risiko for elektrisk støt.

Er det enkelt å reparere kjøleskapet selv?

Ja, for enkelte deler som dørpakning, hyller eller skuffer, er reparasjonen veiledet av bruksanvisningen. For elektriske komponenter (LED, spotlight) anbefales det imidlertid å kontakte en autorisert Siemens-spesialist.

BRUKSANVISNING KI52FSDF0 SIEMENS

▶ Løft dørhylden opad.

▶ Elektriske dele skal repareres af kvalificerede elektrikere.

▶ Brug beskyttelseshandsker.

Preindstilling:

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.10.2 Montering af LED-spotlampe

Reparasjonstips - Kjøleskap

1.1 Viktig informasjon 303

1.1.1 Formäl 303

1.2 Forklaring av symboler.... 303

1.2.1 Farenivåer 303

1.2.2 Faresymboler 303

1.2.3 Advarslenes struktur 304

1.2.4 Generelle symboler....304

Sikkerhet 305

2.1 Generelle sikkerhetsinstruksjoner 305

2.1.1 Alle husholdningsapparater 305

Verktøy og hjelpemidler.... 306

Reparasjon 307

4.1 Utskiftning av dørpakning.... 307

4.1.1 Demontering av dørpakning.... 307

4.1.2 Montering av dørpakning.... 307

4.2 Utskiftning av flat hengsel 310

4.2.1 Demontering av flat hengsel 310

4.2.2 Montering av flat hengsel 311

4.3 Utskiftning av dørrack 312

4.5 Utskiftning av uttrekkbar hylle 314

4.5.1 Demontering av uttrekkbar hylle.... 314

4.5.2 Montering av uttrekkbar hylle 31

4.6 Utskiftning av frukt- og grønnsaksbeholder.... 315

4.6.1 Demontering av frukt- og grønnsaksbeholder.... 315

4.6.2 Montering av frukt- og grønnsaksbeholder.... 315

4.7 Utskiftning av skillevegg og deksel for frukt- og grønnsaksbeholder.... 316

4.7.1 Demontering av skillevegg og deksel for frukt- og grønnsaksbeholder.... 316

4.7.2 Montering av skillevegg og deksel for frukt- og grønnsaksbeholder..... 316

4.8 Utskiftning av Cool-Fresh-beholder 317

4.8.1 Demontering av Cool-Fresh-beholder 317

4.8.2 Montering av Cool-Fresh-beholder 317

4.9 Utskiftning av LED-lampe i sidelist 318

4.9.1 Demontering av LED-lampe i sidelist 318

4.9.2 Montering av LED-lampe i sidelist.... 319

4.10 Utskiftning av LED-spotlight 320

4.10.1 Demontering av LED-spotlight 320

4.10.2 Montering av LED-spotlight 321

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️ FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️ FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Sugekopp[00342224]	∅50 mm
Spesialverktøy[00342180]
Torx-bits TX20[00340865]	6,3 mm (1/4")

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av flat hengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.2.1 Demontering av flat hengsel

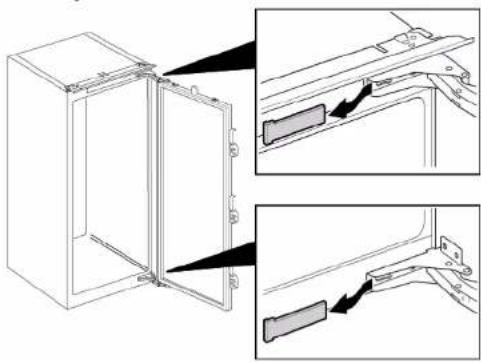

1. Ta av to hengsledeksler.


Hengslene er demontert.

4.2.2 Montering av flat hengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.4.1 Demontering av hylle

▶ Trekk ut hyllen.

4.4.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av uttrekkbar hylle

Forutsetning:

Døren er äpen.

4.5.1 Demontering av uttrekkbar hylle

1. Trekk den uttrekkbare hyllen ut til läsehempen løsnes.

1. Senk den uttrekkbare hyllen ned og sving den ut til siden.

2. Den uttrekkbare hyllen er demontert.

4.5.2 Montering av uttrekkbar hylle

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.6.1 Demontering av frukt- og grønnsaksbeholder

▶ 1. Trekk beholderen helt ut (1).

1. Fjern beholderen (2).

4.6.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av skillevegg og deksel for frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.7.1 Demontering av skillevegg og deksel for frukt- og grønnsaksbeholder

1. Demonter glassplaten fra skilleveggen.

1. Demonter frukt- og grønnsaksbeholderen.→315

2. 1. Trykk inn armen på undersiden på begge sider av skilleveggen (1).
3. Trekk skilleveggen forover (2).

1. Løft skilleveggen og sving den ut til siden.

Skilleveggen er demontert.

1. 1. Løft dekslet av frukt- og grønnsaksbeholderen.

2. Trekk lokket for frukt- og grønnsaksbeholderen forover og swing det ut til siden.

Dekslet for frukt- og grønnsaksbeholderen er demontert.

4.7.2 Montering av skillevegg og deksel for frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av Cool-Fresh-beholder

Forutsetning:

Døren er äpen.

4.8.1 Demontering av Cool-Fresh-beholder

1. Vipp Cool-Fresh-beholderen forover (1).
2. Ta ut Cool-Fresh-beholderen (2).

4.8.2 Montering av Cool-Fresh-beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av LED-lampe i sidelist

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EARE

Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.9.1 Demontering av LED-lampe i sidelist

4.10 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.10.1 Demontering av LED-spotlight

1. Løsne LED-spotlightdekslet.

1. Trekk LED-spotlightdekslet innover og skyv det samtidig forover.

1. Koble fra den elektriske tilkoblingen for LED-spotlight.

4.10.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

▶ 1. Dra ut lådan helt (1).

1. Ta bort làdan (2).
