KI52FSDF0 - ψυγείο SIEMENS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψυγείο
Μάρκα	Siemens
Μοντέλο	KI52FSDF0
Εσωτερικός φωτισμός	Πλευρικό LED και προβολέας LED
Θάλαμος Cool-Fresh	Ναι, με ειδικό συρτάρι
Συρτάρι φρούτων και λαχανικών	Ναι, με κάλυμμα και γυάλινο διαχωριστικό
Ράφια	Τυπικό ράφι και τηλεσκοπικό ράφι
Ράφια πόρτας	Ναι, αφαιρούμενα
Πόρτα	Αντικαταστάσιμη φλάντζα, ρυθμιζόμενοι επίπεδοι μεντεσέδες
Ηλεκτρική ασφάλεια	Απαιτείται δοκιμή VDE 0701 μετά την επισκευή
Επισκευασιμότητα	Διαθέσιμα γνήσια ανταλλακτικά, επισκευή καθοδηγούμενη από το εγχειρίδιο
Απαραίτητα εργαλεία	Μύτη Torx TX20, βεντούζα, ειδικό εργαλείο, κατσαβίδι επίπεδης κεφαλής
Προστασία κατά την επισκευή	Γάντια, παπούτσια ασφαλείας, αποσύνδεση από το δίκτυο 60 δευτερόλεπτα
Τεκμηρίωση	Εγχειρίδιο χρήσης και οδηγίες δωρεάν (PDF, 481 σελίδες)
Διαθέσιμες γλώσσες	Γαλλικά, αγγλικά, γερμανικά, ισπανικά, ιταλικά, κ.λπ.

Συχνές ερωτήσεις - KI52FSDF0 SIEMENS

Πώς να αντικαταστήσετε τη φλάντζα της πόρτας;

Αφαιρέστε την παλιά φλάντζα βγάζοντάς την από τις αυλακώσεις. Τοποθετήστε τη νέα φλάντζα θερμαίνοντάς την ελαφρά αν χρειαστεί. Ελέγξτε για ζημιές στις αυλακώσεις. Συμβουλευτείτε την ενότητα 4.1 του εγχειριδίου.

Πώς να αλλάξετε τον πλευρικό φωτισμό LED;

Αποσυνδέστε τη συσκευή 60 δευτερόλεπτα πριν. Χρησιμοποιήστε μια βεντούζα για να αφαιρέσετε τον πλευρικό φωτισμό. Αποσυνδέστε την ηλεκτρική σύνδεση και συναρμολογήστε ξανά με αντίστροφη σειρά. Προσοχή: ο φωτισμός LED δεν απαιτεί συντήρηση, η επισκευή προορίζεται για το σέρβις ή ειδικούς.

Πώς να αφαιρέσετε το συρτάρι φρούτων και λαχανικών;

Ανοίξτε την πόρτα, τραβήξτε το συρτάρι εντελώς προς τα έξω και στη συνέχεια σηκώστε το για να το αφαιρέσετε. Η συναρμολόγηση γίνεται με αντίστροφη σειρά. Βλέπε ενότητα 4.6.

Ποιες προφυλάξεις ασφαλείας πριν από μια επισκευή;

Αποσυνδέστε τη συσκευή από το δίκτυο τουλάχιστον 60 δευτερόλεπτα πριν από οποιαδήποτε επισκευή. Φοράτε γάντια προστασίας και παπούτσια ασφαλείας. Μετά την επισκευή, πραγματοποιήστε μια δοκιμή ασφαλείας σύμφωνα με το VDE 0701 ή τους εθνικούς κανονισμούς.

Πού να βρείτε ανταλλακτικά για αυτό το ψυγείο;

Χρησιμοποιήστε μόνο γνήσια ανταλλακτικά Siemens. Επικοινωνήστε με το τμήμα εξυπηρέτησης ή συμβουλευτείτε το εγχειρίδιο για τις αναφορές (π.χ. [00342013] για προστατευτικό ύφασμα).

Πώς να αφαιρέσετε το τηλεσκοπικό ράφι;

Τραβήξτε το ράφι μέχρι να ξεκλειδώσει η γλωττίδα ασφαλείας, χαμηλώστε το και περιστρέψτε το προς το πλάι. Αφαιρέστε το εντελώς. Η συναρμολόγηση είναι το αντίστροφο. Βλέπε ενότητα 4.5.

Πώς να αποσυναρμολογήσετε τον προβολέα LED;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε ένα ειδικό εργαλείο και ένα κατσαβίδι με επίπεδη κεφαλή για να αφαιρέσετε το κάλυμμα και στη συνέχεια τη μονάδα προβολέα LED. Αποσυνδέστε την ηλεκτρική σύνδεση. Αντίστροφη συναρμολόγηση. Προσοχή: η επισκευή προορίζεται για ειδικούς.

Πώς να καθαρίσετε το ψυγείο;

Αποσυνδέστε τη συσκευή πριν τον καθαρισμό. Χρησιμοποιήστε ένα μαλακό πανί και ζεστό νερό με ήπιο απορρυπαντικό. Μην χρησιμοποιείτε καθαριστικά ατμού ή λειαντικά προϊόντα. Στεγνώστε καλά. Συμβουλευτείτε το εγχειρίδιο για περισσότερες λεπτομέρειες.

Τι να κάνετε σε περίπτωση βλάβης φωτισμού;

Ελέγξτε πρώτα την τροφοδοσία ρεύματος. Εάν ο φωτισμός LED δεν λειτουργεί, επικοινωνήστε με το τμήμα εξυπηρέτησης. Η επισκευή των LED προορίζεται για εξειδικευμένους τεχνικούς λόγω κινδύνου ηλεκτροπληξίας.

Είναι το ψυγείο εύκολο να επισκευαστεί μόνος σας;

Ναι, για ορισμένα εξαρτήματα όπως η φλάντζα πόρτας, τα ράφια ή τα συρτάρια, οι επισκευές καθοδηγούνται από το εγχειρίδιο. Ωστόσο, για ηλεκτρικά εξαρτήματα (LED, προβολέας), συνιστάται η κλήση εξειδικευμένου τεχνικού της Siemens.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI52FSDF0 SIEMENS

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 203

1.1 Σημαντικές πληροφορίες 203

1.1.1 Σκοπός 203

1.2 Επεξήγηση συμβόλων 203

1.2.1 Επίπεδα κινδύνου 203

1.2.2 Σύμβολα κινδύνου.... 203

1.2.3 Δομή των προειδοποιήσεων 204

1.2.4 Γενικά σύμβολα 204

Ασφάλεια.... 205

2.1 Γενικές οδηγίες ασφαλείας 205

2.1.1 Όλες οι οικιακές συσκευές 205

Εργαλεία και βοηθήματα.... 206

Επισκευή 207

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 207

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 207

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 207

4.2 Αντικατάσταση επίπεδου μεντεσέ 210

4.2.1 Αφαίρεση επίπεδου μεντεσέ 210

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 211

4.3 Αντικατάσταση ραφιού πόρτας 212

4.3.1 Αφαίρεση ραφιού πόρτας 212

4.3.2 Τοποθέτηση ραφιού πόρτας 212

4.4 Αντικατάσταση ραφιού 213

4.4.1 Αφαίρεση ραφιού 213

4.4.2 Τοποθέτηση ραφιού 213

4.5 Αντικατάσταση τηλεσκοπικού ραφιού.... 214

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού.... 214

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού 214

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών...... 215

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 215

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών...... 215

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών....216

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.8 Αντικατάσταση συρταριού cool-fresh...... 217

4.8.1 Αφαίρεση συρταριού cool-fresh 217

4.8.2 Τοποθέτηση συρταριού cool-fresh...... 217

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED.... 218

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 218

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED.... 219

4.10 Αντικατάσταση προβολέα LED.... 220

4.10.1 Αφαίρεση spot φωτισμού LED 220

4.10.2 Τοποθέτηση spot φωτισμού LED.... 221

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

	Υμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
		Ταυτοποίηση αποτελέσματος
Εναρξη	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	∅50 mm
Ειδικό εργαλείο[00342180]
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

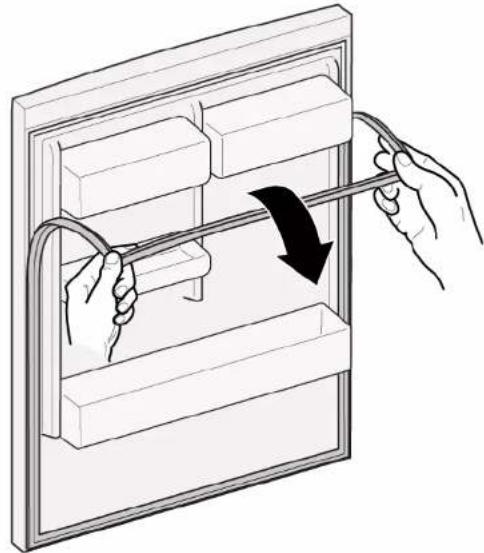

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou véou steyavontoinikóú pórtas μπορεί va atoklívei elaφwós antó to páxos tou palaiou steyavontoinikóú pórtas. Autó dev θα etηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη leitoupyía.

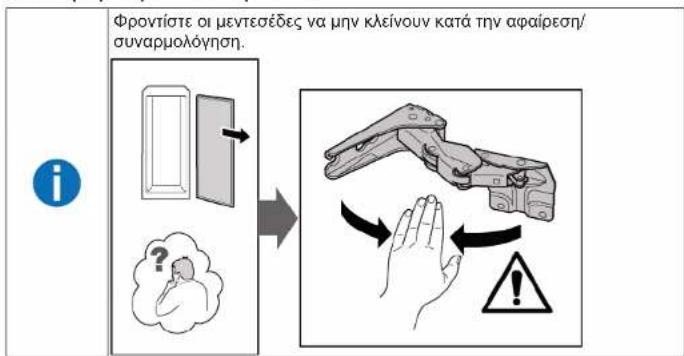

	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές opτές πλευρικά στο steyavontoinikó της pórtas είναι leitoupykές (απαραίτητες για τον αερισμό). Dev είναι kataσκευαστικά ελατώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

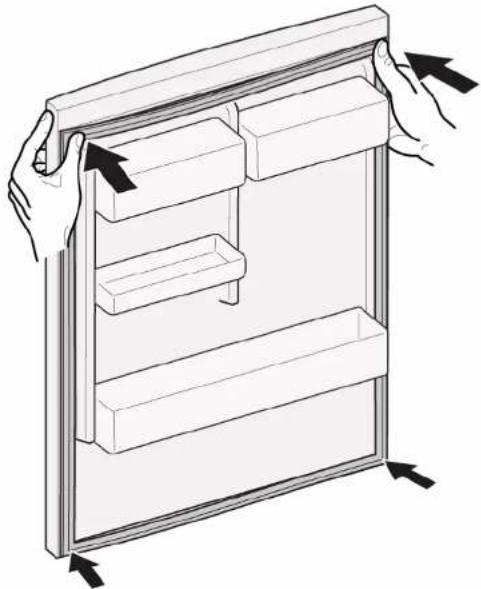

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.3.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→215

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

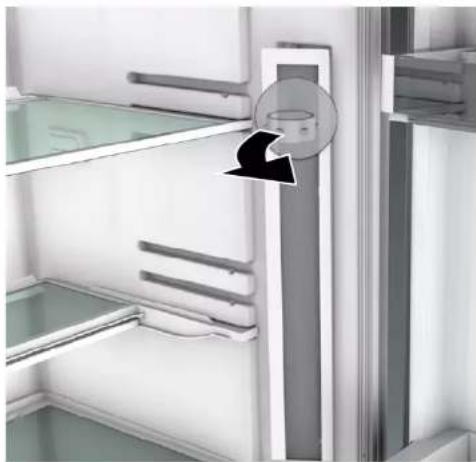

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

Επισκευή

4.10 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINAYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.10.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.10.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
