KI52FSDF0 - Chladnička SIEMENS - Bezplatný návod na obsluhu

Typ produktu	Chladnička
Značka	Siemens
Model	KI52FSDF0
Vnútorné osvetlenie	Bočné LED a LED projektor
Chladiaci priestor Cool-Fresh	Áno, so špeciálnou nádobou
Nádoba na ovocie a zeleninu	Áno, s vekom a skleneným oddeľovačom
Police	Štandardná polica a výsuvná polica
Dverové police	Áno, odnímateľné
Dvere	Vymeniteľné tesnenie, nastaviteľné ploché závesy
Elektrická bezpečnosť	Test VDE 0701 po oprave vyžadovaný
Opraviteľnosť	Originálne náhradné diely k dispozícii, oprava riadená návodom
Potrebné nástroje	Torx TX20 bit, prísavka, špeciálny nástroj, plochý skrutkovač
Ochrana pri oprave	Rukavice, bezpečnostná obuv, odpojenie od siete 60s
Dokumentácia	Návod na použitie a bezplatná príručka (PDF, 481 strán)
Dostupné jazyky	Francúzština, angličtina, nemčina, španielčina, taliančina atď.

Často kladené otázky - KI52FSDF0 SIEMENS

Ako vymeniť tesnenie dverí?

Odstráňte staré tesnenie vytiahnutím z drážok. Namontujte nové tesnenie, v prípade potreby ho mierne zahrejte. Skontrolujte, či v drážkach nie sú poškodenia. Pozrite si časť 4.1 návodu.

Ako vymeniť bočné LED osvetlenie?

Odpojte spotrebič 60 sekúnd vopred. Pomocou prísavky odstráňte bočné osvetlenie. Odpojte elektrický konektor a zložte v opačnom poradí. Pozor: LED osvetlenie nevyžaduje údržbu, oprava je vyhradená pre servis alebo špecialistov.

Ako vybrať nádobu na ovocie a zeleninu?

Otvorte dvere, vytiahnite nádobu úplne von, potom ju zdvihnite a vyberte. Montáž prebieha v opačnom poradí. Pozri časť 4.6.

Aké bezpečnostné opatrenia pred opravou?

Odpojte spotrebič od siete aspoň 60 sekúnd pred akoukoľvek opravou. Noste ochranné rukavice a bezpečnostnú obuv. Po oprave vykonajte bezpečnostný test podľa VDE 0701 alebo národných predpisov.

Kde nájsť náhradné diely pre túto chladničku?

Používajte iba originálne náhradné diely Siemens. Kontaktujte zákaznícky servis alebo si pozrite návod na referencie (napr. [00342013] pre ochrannú látku).

Ako vybrať výsuvnú policu?

Vytiahnite policu, kým sa neuvoľní poistná západka, sklopte ju a otočte nabok. Úplne ju vyberte. Montáž je opačná. Pozri časť 4.5.

Ako demontovať LED projektor?

Odpojte spotrebič. Pomocou špeciálneho nástroja a plochého skrutkovača odstráňte kryt, potom modul LED projektora. Odpojte elektrický konektor. Montáž je opačná. Pozor: oprava vyhradená pre špecialistov.

Ako čistiť chladničku?

Pred čistením odpojte spotrebič. Použite mäkkú handričku a teplú vodu s jemným čistiacim prostriedkom. Nepoužívajte parné čističe ani abrazívne prostriedky. Dôkladne osušte. Ďalšie podrobnosti nájdete v návode.

Čo robiť v prípade poruchy osvetlenia?

Najprv skontrolujte napájanie. Ak LED osvetlenie nefunguje, kontaktujte zákaznícky servis. Oprava LED je vyhradená kvalifikovaným technikom kvôli riziku úrazu elektrickým prúdom.

Je chladnička ľahko opraviteľná svojpomocne?

Áno, pre niektoré diely, ako tesnenie dverí, police alebo nádoby, sú opravy riadené návodom. Avšak pre elektrické komponenty (LED, projektor) sa odporúča zavolať autorizovaného špecialistu Siemens.

NÁVOD NA OBSLUHU KI52FSDF0 SIEMENS

1.1 Dôležité informácie 383

1.1.1 Účel 383

1.2 Vysvetlenie symbolov 383

1.2.1 Úrovne nebezpečenstva.... 383

1.2.2 Symboly označujúce riziká 383

1.2.3 Štruktúra varovaní 384

Nástroje a pomôcky 386

Oprava....387

4.1 Výmena tesnenia dvierok.... 387

4.1.1 Odoberanie tesnenia dvierok 387

4.1.2 Montáž tesnenia dvierok.... 387

4.3 Výmena poličky v dvierkach 392

4.3.1 Odobratie poličky v dvierkach 392

4.3.2 Montáž poličky do dvierok 392

4.4 Výmena odkladacej plochy.... 393

4.4.2 Montáž odkladacej plochy 393

4.5 Výmena výsuvnej police.... 394

4.5.1 Odobratie výsuvnej police 394

4.9 Výmena bočného pásového LED svetla 398

4.9.1 Odobratie bočného pásového LED svetla 398

4.9.2 Montáž bočného pásového LED svetla 399

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
	NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
	VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
	UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!		Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým polom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

- Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!

- Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.

- Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.

■ Zaistite t'ažké komponenty proti pádu.

■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.

■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Prísavný držiak[00342224]	∅50 mm
Špeciálny nástroj[00342180]
Bit Torx TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlíšovať od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

4.2.1 Odobratie plochého závesu

1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

4.3 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.3.1 Odobratie poličky v dvierkach

- Poličku v dvierkach zodvihnite smerom nahor.

4.4 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.4.2 Montáž odkladacej plochy

4.5 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.5.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

Dvierka sú otvorené.

4.6.1 Odobratie nádoby na ovocie a zeleninu

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

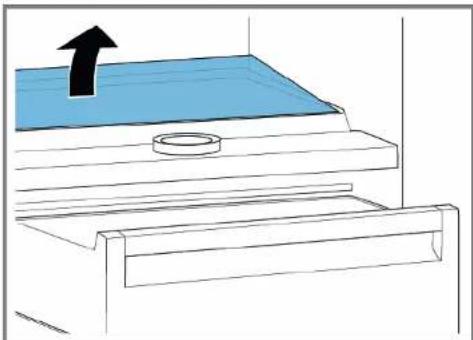

4.7.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.8 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.8.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.9 Výmena bočného pásového LED svetla

Špeciálne nástroje:

Prísavný držiak ∅50 mm [00342224]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.9.1 Odobratie bočného pásového LED svetla

1. Nalepte prisavný držiak na hornú tretinu bočného pásového LED svetla.

1. Potiahnite prisavný držiak dopredu s bočným pásovým LED svetlom jedným otočným pohybom.

1. Odpojte elektrické pripojenie bočného pásového LED svetla. Bočné pásové LED svetlo je odobraté.

4.9.2 Montáž bočného pásového LED svetla

1. Pripojte elektrické pripojenie bočného pásového LED svetla.
2. Pripevnite bočné pásové LED svetlo na svoje miesto na stene priestoru (háčiky zacvaknú).
   Bočné pásové LED svetlo je namontované.

Oprava

4.10 Výmena bodového LED svetla

Špeciálne nástroje:

Špeciálny nástroj [00342180]
Plochý skrutkovač Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.10.1 Odoberanie bodového LED svetla
