Tipo de producto	Refrigerador
Marca	Siemens
Modelo	KI52FSDF0
Iluminación interior	LED lateral y proyector LED
Compartimento Cool-Fresh	Sí, con cubeta específica
Cubeta de frutas y verduras	Sí, con tapa y separación de vidrio
Bandejas	Bandeja estándar y bandeja telescópica
Estantes de puerta	Sí, desmontables
Puerta	Junta reemplazable, bisagras planas ajustables
Seguridad eléctrica	Prueba VDE 0701 requerida después de la reparación
Reparabilidad	Piezas de repuesto originales disponibles, reparación guiada por manual
Herramientas necesarias	Punta Torx TX20, ventosa, herramienta especial, destornillador plano
Protección durante la reparación	Guantes, zapatos de seguridad, desconexión de red 60s
Documentación	Manual de uso e instrucciones gratuito (PDF, 481 páginas)
Idiomas disponibles	Francés, inglés, alemán, español, italiano, etc.

Preguntas frecuentes - KI52FSDF0 SIEMENS

¿Cómo reemplazar la junta de la puerta?

Retire la junta vieja sacándola de las ranuras. Monte la junta nueva calentando ligeramente si es necesario. Verifique que no haya daños en las ranuras. Consulte la sección 4.1 del manual.

¿Cómo cambiar la iluminación LED lateral?

Desconecte el aparato 60 segundos antes. Use una ventosa para retirar la iluminación lateral. Desconecte la conexión eléctrica y vuelva a montar en orden inverso. Atención: la iluminación LED no requiere mantenimiento, la reparación está reservada al servicio técnico o a especialistas.

¿Cómo retirar la cubeta de frutas y verduras?

Abra la puerta, tire la cubeta completamente hacia afuera, luego levántela para retirarla. El montaje se realiza en orden inverso. Ver sección 4.6.

¿Qué precauciones de seguridad antes de una reparación?

Desconecte el aparato de la red al menos 60 segundos antes de cualquier reparación. Use guantes de protección y zapatos de seguridad. Después de la reparación, realice una prueba de seguridad según VDE 0701 o las regulaciones nacionales.

¿Dónde encontrar piezas de repuesto para este refrigerador?

Use únicamente piezas de repuesto originales Siemens. Contacte al servicio postventa o consulte el manual para las referencias (ej: [00342013] para tela de protección).

¿Cómo retirar la bandeja telescópica?

Tire la bandeja hasta que la lengüeta de bloqueo se desbloquee, bájela y gírela hacia un lado. Retírela completamente. El montaje es inverso. Ver sección 4.5.

¿Cómo desmontar el proyector LED?

Desconecte el aparato. Use una herramienta especial y un destornillador plano para deshacer la cubierta, luego el módulo proyector LED. Desconecte la conexión eléctrica. Montaje inverso. Atención: reparación reservada a especialistas.

¿Cómo limpiar el refrigerador?

Desconecte el aparato antes de limpiar. Use un paño suave y agua tibia con un detergente suave. No use limpiadores a vapor ni productos abrasivos. Seque bien. Consulte el manual para más detalles.

¿Qué hacer en caso de falla de la iluminación?

Verifique primero la alimentación eléctrica. Si la iluminación LED no funciona, contacte al servicio postventa. La reparación de los LED está reservada a técnicos calificados debido al riesgo de electrocución.

¿Es fácil reparar el refrigerador uno mismo?

Sí, para algunas piezas como la junta de la puerta, los estantes o las cubetas, las reparaciones están guiadas por el manual. Sin embargo, para los componentes eléctricos (LED, proyector), se recomienda llamar a un especialista autorizado Siemens.

MANUAL DE USUARIO KI52FSDF0 SIEMENS

1. Verifique se a ranhura para a junta apresenta danos.

Consejos de reparación - Frigorífico

En relación con este documento 423

1.1 Información importante 423
1.1.1 Finalidad 423

1.2 Explicación de símbolos generales.... 423

1.2.1 Niveles de peligrosidad 423

1.2.2 Símbolos de peligro 423

1.2.3 Estructura de las advertencias.... 424

1.2.4 Símbolos generales 424

Seguridad......425

2.1 Instrucciones generales de seguridad.... 425

2.1.1 Todos los aparatos electrodomésticos.... 425

Herramientas y auxiliares.... 426

Reparación 427

4.1 Sustituir la junta de la puerta 427

4.1.1 Retirar la junta de la puerta.... 427

4.1.2 Montar la junta de la puerta 427

4.2 Sustituir la bisagra plana.... 430

4.2.1 Desmontar la bisagra plana 430

4.2.2 Montar la bisagra plana 431

4.3 Sustituir el estante de la puerta 432

4.3.1 Extraer el estante de la puerta 432

4.3.2 Montar el estante de la puerta.... 432

4.4 Sustituir el estante.... 433

4.4.1 Extraer el estante.... 433

4.4.2 Montar el estante 433

4.5 Sustituir el estante extraíble 434

4.5.1 Retirar el cajón extraíble.... 434

4.5.2 Montar el estante extraíble 434

4.6 Sustituir el cajón para fruta y verdura.... 435

4.6.1 Extraer el cajón para fruta y verdura.... 435

4.6.2 Montar el cajón para fruta y verdura.... 435

4.7 Sustituir la división y la tapa del cajón para fruta y verdura.... 436

4.7.1 Retirar la división y la tapa del cajón para fruta y verdura 436

4.7.2 Montar la división y la tapa del cajón para fruta y verdura.... 436

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostra-do (en el display del aparato)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Ventosa[00342224]	∅50 mm
Herramienta especial[00342180]
Punta Torx TX20[00340865]	6,3 mm (1/4")

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. ① Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

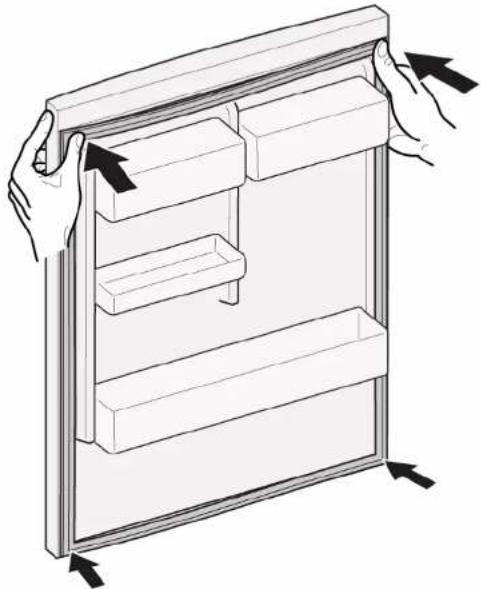

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra plana

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje.
La puerta está abierta.

1. Retirar las dos tapas de las bisagras.


1. 1. Aflojar los cuatro tornillos (1).
2. Sacar la puerta y retirarla (2)

1. 1. Retirar los cuatro tornillos (1).
2. Retirar las bisagras (2).

Se han retirado las bisagras.

4.2.2 Montar la bisagra plana

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el estante de la puerta

Requisito:

√ La puerta está abierta.

4.3.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.3.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el estante

Requisito:

La puerta está abierta.

4.4.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.4.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.5 Sustituir el estante extraíble

Requisito:

√ La puerta está abierta.

4.5.1 Retirar el cajón extraíble

1. Tirar del estante extraíble hasta que la pestaña de bloqueo se suelte.

1. Bajar el estante extraíble e inclinarlo a un lado sacándolo.

2. Se ha retirado el estante extraíble.

4.5.2 Montar el estante extraíble

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el cajón para fruta y verdura

Requisito:

√ La puerta está abierta.

4.6.1 Extraer el cajón para fruta y verdura

1. Sacar por completo el cajón (1).

2. Extraer el cajón (2).

Se ha retirado el cajón.

4.6.2 Montar el cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la división y la tapa del cajón para fruta y verdura

Requisito:

√ La puerta está abierta.

4.7.1 Retirar la división y la tapa del cajón para fruta y verdura

1. Retirar la placa de cristal de la división.

1. Extraer el cajón para fruta y verdura.→435

2. 1. Presionar la palanca en la parte inferior de los dos lados de la división (1).
3. Sacar la división hacia delante (2).

1. Levantar la división e inclinarla hacia el lado sacándola.

Se ha retirado la división.

1. 1. Levantar la tapa del cajón para fruta y verdura.

2. Tirar hacia delante de la tapa del cajón para fruta y verdura, e inclinarla hacia el lado sacándola.

Se ha retirado la tapa del cajón para fruta y verdura.

4.7.2 Montar la división y la tapa del cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

√ La puerta está abierta.

4.8.1 Extraer el cajón «Cool-fresh»

1. Inclinar el cajón «Cool-fresh» hacia delante (1).
2. Extraer el cajón «Cool-fresh» (2).

Se ha retirado el cajón «Cool-fresh».

4.8.2 Montar el cajón «Cool-fresh»

▶ Montar en orden inverso.

Reparación

4.9 Sustituir la barra de luz LED lateral

Herramientas necesarias:

Ventosa ∅50 mm [00342224]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión!

Peligro mortal por descarga eléctrica en caso de reparación inadecuada

Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión!

Muerte por electrocución

- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes!

Peligro de cortes

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.9.1 Retirar la barra de luz LED lateral

1. Colocar la ventosa en el tercio superior de la barra de luz LED lateral.

1. Con un movimiento de rotación, tirar de la ventosa enganchada a la parte delantera de la barra de luz LED lateral.

1. Desconectar la conexión eléctrica de la barra de luz LED lateral. Se ha retirado la barra de luz LED lateral.

4.9.2 Montar la barra de luz LED lateral

1. Conectar la conexión eléctrica de la barra de luz LED lateral.
2. Fijar la barra de luz LED lateral en su ubicación en la pared del cajón (los ganchos deben hacer clic).
   Se ha montado la barra de luz LED lateral.

Reparación

4.10 Sustituir el foco LED

Herramientas necesarias:

Herramienta especial [00342180]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión!

Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes! Peligro de cortes
- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.10.1 Desmontar el foco LED

1. Soltar la tapa del foco LED.

1. Tirar de la tapa del foco LED hacia dentro y al mismo tiempo presionar hacia delante.

1. Desacoplar el módulo del foco LED.

1. Desconectar la conexión eléctrica del foco LED.

Se ha retirado el foco LED.

4.10.2 Montar el foco LED

▶ Montar en orden inverso.

Reparationsinformation - Kylskåp

i Om detta dokument.... 443

1.1 Viktig information....443

1.1.1 Syfte 443
