KI52FSDF0 - Koelkast SIEMENS - Gratis gebruiksaanwijzing en handleiding

Productsoort	Koelkast
Merk	Siemens
Model	KI52FSDF0
Binnenverlichting	Zij-LED en LED-projector
Cool-Fresh-compartiment	Ja, met speciaal bakje
Groente- en fruitbak	Ja, met deksel en glazen scheiding
Legplanken	Standaard legplank en uitschuifbare legplank
Deurvakken	Ja, verwijderbaar
Deur	Vervangbare deurafdichting, verstelbare platte scharnieren
Elektrische veiligheid	VDE 0701-test vereist na reparatie
Repareerbaarheid	Originele reserveonderdelen beschikbaar, reparatie begeleid door handleiding
Benodigde gereedschappen	Torx TX20-bit, zuignap, speciaal gereedschap, platte schroevendraaier
Bescherming tijdens reparatie	Handschoenen, veiligheidsschoenen, netstekker 60s uittrekken
Documentatie	Gebruiksaanwijzing en gratis handleiding (PDF, 481 pagina's)
Beschikbare talen	Frans, Engels, Duits, Spaans, Italiaans, etc.

Veelgestelde vragen - KI52FSDF0 SIEMENS

Hoe vervang ik de deurafdichting?

Verwijder de oude afdichting door deze uit de groeven te trekken. Plaats de nieuwe afdichting, indien nodig licht verwarmend. Controleer of er geen schade in de groeven is. Raadpleeg hoofdstuk 4.1 van de handleiding.

Hoe vervang ik de zij-LED-verlichting?

Trek de stekker er 60 seconden van tevoren uit. Gebruik een zuignap om de zijverlichting te verwijderen. Koppel de elektrische aansluiting los en monteer in omgekeerde volgorde. Let op: LED-verlichting heeft geen onderhoud nodig, reparatie is voorbehouden aan de klantenservice of specialisten.

Hoe verwijder ik de groente- en fruitbak?

Open de deur, trek de bak volledig naar buiten en til hem vervolgens op om te verwijderen. De montage gebeurt in omgekeerde volgorde. Zie hoofdstuk 4.6.

Welke veiligheidsmaatregelen voor een reparatie?

Trek de stekker minstens 60 seconden voor elke reparatie uit het stopcontact. Draag beschermende handschoenen en veiligheidsschoenen. Voer na reparatie een veiligheidstest uit volgens VDE 0701 of nationale voorschriften.

Waar vind ik reserveonderdelen voor deze koelkast?

Gebruik uitsluitend originele Siemens-onderdelen. Neem contact op met de klantenservice of raadpleeg de handleiding voor de referenties (bijv. [00342013] voor beschermdoek).

Hoe verwijder ik de uitschuifbare legplank?

Trek de legplank uit totdat het vergrendelingslipje loskomt, laat het zakken en draai het opzij. Verwijder het volledig. Montage is omgekeerd. Zie hoofdstuk 4.5.

Hoe demonteer ik de LED-projector?

Trek de stekker eruit. Gebruik speciaal gereedschap en een platte schroevendraaier om de afdekking los te maken, vervolgens de LED-projectormodule. Koppel de elektrische aansluiting los. Montage omgekeerd. Let op: reparatie is voorbehouden aan specialisten.

Hoe maak ik de koelkast schoon?

Trek de stekker eruit voor het schoonmaken. Gebruik een zachte doek en warm water met een mild reinigingsmiddel. Gebruik geen stoomreinigers of schurende producten. Goed drogen. Raadpleeg de handleiding voor meer details.

Wat te doen bij een storing van de verlichting?

Controleer eerst de stroomtoevoer. Als de LED-verlichting niet werkt, neem dan contact op met de klantenservice. Reparatie van LED's is voorbehouden aan gekwalificeerde technici vanwege het risico op elektrocutie.

Is de koelkast gemakkelijk zelf te repareren?

Ja, voor bepaalde onderdelen zoals de deurafdichting, legplanken of bakken worden reparaties begeleid door de handleiding. Voor elektrische componenten (LED, projector) wordt echter aanbevolen een erkende Siemens-specialist in te schakelen.

GEBRUIKSAANWIJZING KI52FSDF0 SIEMENS

Reparatie informatie - Koelkast

i Over dit document....83

1.1 Belangrijke informatie 83

1.1.1 Doel 83

1.2 Verklaring van symbolen....83

1.2.1 Gevarenniveaus....83

1.2.2 Gevarensymbolen....83

1.2.3 Structuur van de waarschuwingen....84

1.2.4 Algemene symbolen....84

Veiligheid....85

2.1 Algemene veiligheidsinstructies....85

2.1.1 Alle huishoudelijke apparaten 85

Gereedschappen en hulpmiddelen 86

Reparatie....87

4.1 Deurafdichting vervangen 87

4.1.1 Deurafdichting verwijderen 87

4.1.2 Deurafdichting monteren 87

4.2 Plat scharnier vervangen 90

4.2.1 Plat deurscharnier verwijderen....90

4.2.2 Plat scharnier monteren 91

4.3 Deurrek vervangen 92

4.3.1 Deurrek verwijderen 92

4.3.2 Deurrek monteren 92

4.4 Plateau vervangen....93

4.4.1 Plateau verwijderen....93

4.4.2 Plateau monteren....93

4.5 Uittrekbaar plateau vervangen.... 94

4.5.1 Uittrekbaar plateau verwijderen....94

4.5.2 Het uittrekbare plateau installeren.... 94

4.6 Groente- en fruitlade vervangen 95

4.6.1 Groente- en fruitlade verwijderen 95

4.6.2 Groente- en fruitlade installeren 95

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen.... 96

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen .... 96

4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren..... 96

4.8 Verskoellade vervangen 97

4.8.1 Verskoellade verwijderen 97

4.8.2 Verskoellade installeren....97

4.9 LED-zijlichtbalk vervangen.... 98

4.9.1 LED-zijlichtbalk verwijderen.... 98

4.9.2 LED-zijlichtbalk installeren 99

4.10 LED-verlichting vervangen.... 100

4.10.1 LED-verlichting verwijderen.... 100

4.10.2 LED-verlichting installeren.... 101

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
⚠ GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
⚠ WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
⚠ VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Zuignap[00342224]	∅50 mm
Speciaal gereedschap[00342180]
Torxbit TX20[00340865]	6,3 mm (1/4")

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. If Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Plat scharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

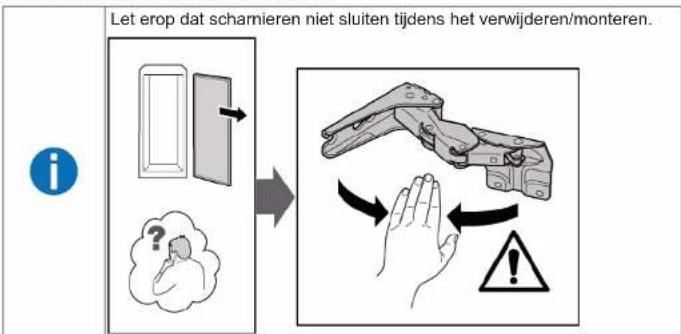

√ Meubeldeur wordt verwijderd. Zie montage-instructie.
Deur is open.

4.2.1 Plat deurscharnier verwijderen

1. Verwijder twee scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de deur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder schamieren (2).

Scharnieren worden verwijderd.

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Deurrek vervangen

Voorwaarde:

Deur is open.

4.3.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.3.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Plateau vervangen

Voorwaarde:

Deur is open.

4.4.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.4.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.5.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.6.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.6.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

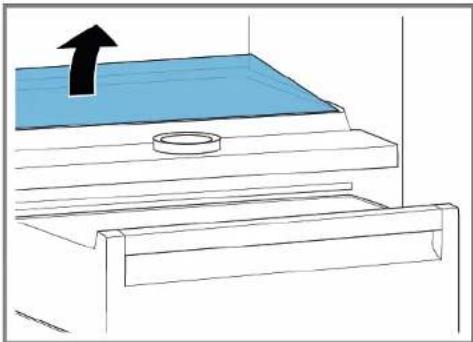

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→95

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.8.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

4.8.2 Verskoellade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 LED-zijlichtbalk vervangen

Speciale hulpmiddelen:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze lichten mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.9.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

1. Trek de zuignap met LED-zijlichtbalk in één draaiende beweging naar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.9.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijn plaats vast aan de wand van het vak (haak klikt vast).
   LED-zijlichtbalk wordt geïnstalleerd.

Reparatie

4.10 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

GEVAAR

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.10.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.10.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

Repair hints - Refrigerator

i Concerning this document.... 103

1.1 Important information.... 103

1.1.1 Purpose.... 103

4.1 Replacing door gasket 107

4.1.1 Removing door gasket.... 107

4.1.2 Installing door gasket 107

4.2 Replacing flat hinge 110

4.2.1 Removing flat hinge 110

4.2.2 Installing flat hinge 111

4.3.1 Removing door rack 112

4.3.2 Installing door rack.... 112

4.4 Replacing shelf.... 113

4.4.1 Removing shelf.... 113

4.4.2 Installing shelf.... 113

4.5 Replacing extendable shelf 114

4.5.1 Removing extendable shelf.... 114

4.5.2 Installing extendable shelf 114

4.1 Replacing door gasket

Prerequisite:

√ Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.3.1 Removing door rack

4.3.2 Installing door rack

▶ Purtatii mänuși de protectie.

Cerință:

4.4.1 Odobratie odkladacej plochy.... 393

4.4.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
