Tuotetyyppi	Jääkaappi
Merkki	Siemens
Malli	KI52FSDF0
Sisävalaistus	LED sivulla ja LED-projektori
Cool-Fresh-lokero	Kyllä, erityisellä laatikolla
Hedelmä- ja vihanneslaatikko	Kyllä, kannella ja lasisella erottimella
Hyllyt	Perushylly ja teleskooppihylly
Ovhyllyt	Kyllä, irrotettavat
Ovi	Vaihdettava tiiviste, säädettävät tasaiset saranat
Sähköturvallisuus	VDE 0701 -testi vaaditaan korjauksen jälkeen
Korjattavuus	Alkuperäiset varaosat saatavilla, korjausohjeet käyttöohjeessa
Tarvittavat työkalut	Torx TX20 -kärki, imukuppi, erikoistyökalu, litteäruuvimeisseli
Suojaus korjauksen aikana	Käsineet, turvakengät, verkkopistokkeen irrotus 60 s
Asiakirjat	Käyttöohje ja huolto-ohje ilmaiseksi (PDF, 481 sivua)
Saadut kielet	Ranska, englanti, saksa, espanja, italia jne.

Usein kysytyt kysymykset - KI52FSDF0 SIEMENS

Kuinka vaihdan oven tiivisteen?

Poista vanha tiiviste vetämällä se urista. Asenna uusi tiiviste lämmittämällä hieman tarvittaessa. Tarkista, että urissa ei ole vaurioita. Katso käyttöohjeen kohta 4.1.

Kuinka vaihdan LED-sivuvalon?

Irrota laite verkosta 60 sekunniksi ennen toimenpidettä. Käytä imukuppia sivuttaisvalon irrottamiseen. Irrota sähköliitäntä ja asenna päinvastaisessa järjestyksessä. Huomio: LED-valaistus ei vaadi huoltoa, korjaus on tarkoitettu huoltopalvelulle tai asiantuntijoille.

Kuinka irrotan hedelmä- ja vihanneslaatikon?

Avaa ovi, vedä laatikko kokonaan ulos ja nosta se irti. Asennus tapahtuu päinvastaisessa järjestyksessä. Katso kohta 4.6.

Mitä turvatoimia ennen korjausta?

Irrota laite verkkovirrasta vähintään 60 sekunniksi ennen korjausta. Käytä suojakäsineitä ja turvakenkiä. Korjauksen jälkeen suorita turvallisuustesti VDE 0701:n tai kansallisten määräysten mukaisesti.

Mistä löydän varaosia tähän jääkaappiin?

Käytä vain alkuperäisiä Siemens-varaosia. Ota yhteys huoltopalveluun tai katso käyttöohjeesta viitteitä (esim. [00342013] suojakankaalle).

Kuinka irrotan teleskooppihyllyn?

Vedä hyllyä, kunnes lukituskieleke vapautuu, laske sitä ja käännä se sivulle. Irrota se kokonaan. Asennus on päinvastainen. Katso kohta 4.5.

Kuinka puran LED-projektorin?

Irrota laite verkosta. Käytä erikoistyökalua ja litteäruuvimeisseliä suojuksen irrottamiseen ja sitten LED-projektorimoduuli. Irrota sähköliitäntä. Asennus päinvastaisessa järjestyksessä. Huomio: korjaus on tarkoitettu asiantuntijoille.

Kuinka puhdistan jääkaapin?

Irrota laite verkosta ennen puhdistusta. Käytä pehmeää liinaa ja haaleaa vettä miedolla pesuaineella. Älä käytä höyrypuhdistimia tai hankaavia tuotteita. Kuivaa hyvin. Katso tarkemmat ohjeet käyttöohjeesta.

Mitä tehdä, jos valaistus ei toimi?

Tarkista ensin sähkönsyöttö. Jos LED-valaistus ei toimi, ota yhteys huoltopalveluun. LEDien korjaus on tarkoitettu päteville teknikolle sähköiskuvaaran vuoksi.

Onko jääkaappia helppo korjata itse?

Kyllä, tietyille osille kuten oven tiiviste, hyllyt tai laatikot, korjaukset ovat ohjeistettu käyttöohjeessa. Sähkökomponenttien (LED, projektori) kohdalla on kuitenkin suositeltavaa käyttää valtuutettua Siemens-asiantuntijaa.

KÄYTTÖOHJE KI52FSDF0 SIEMENS

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Soojendage uksetihendit fööni vöi sooja veega ja vormige seda käsitsi.

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappi

Tämä asiakirja 143

1.1 Tärkeitä tietoja.... 143

1.1.1 Tarkoitus 143

1.2 Symboleiden merkitys.... 143

1.2.1 Vaaratasot.... 143

1.2.2 Varoitusmerkit.... 143

1.2.3 Varoitusten rakenne 144

1.2.4 Yleiset symbolit.... 144

Turvallisuus.... 145

2.1 Yleiset turvallisuusohjeet.... 145

2.1.1 Kaikki kotitalouskoneet.... 145

Työkalut ja apuvälineet.... 146

Korjaus....147

4.1 Oven tiivisteen vaihtaminen.... 147

4.1.1 Oven tiivisteen poistaminen 147

4.1.2 Oven tiivisteen asennus 147

4.2 Litteän saranan vaihtaminen 150

4.2.1 Litteän saranan poistaminen.... 150

4.2.2 Litteän saranan asennus 151

4.3 Ovihyllyn vaihtaminen....152

4.3.1 Ovihyllyn poistaminen 152

4.3.2 Ovihyllyn asennus.... 152

4.4 Hyllyn vaihtaminen 153

4.4.1 Hyllyn poistaminen.... 153

4.4.2 Hyllyn asennus 153

4.5 Ulosvedettävän hyllyn vaihtaminen.... 154

4.5.1 Ulosvedettävän hyllyn poistaminen 154

4.5.2 Ulosvedettävän hyllyn asennus.... 154

4.6 Hedelmä- ja vihanneslokeron vaihtaminen 155

4.6.1 Hedelmä- ja vihanneslokeron poistaminen.... 155

4.6.2 Hedelmä- ja vihanneslokeron asennus 155

4.7 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen.... 156

4.7.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen ..... 156

4.7.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus.... 156

4.8 Cool-fresh-lokeron vaihtaminen 157

4.8.1 Cool-fresh-lokeron poistaminen.... 157

4.8.2 Cool-fresh-lokeron asennus 157

4.9 LED-sivupalkkivalon vaihtaminen.... 158

4.9.1 LED-sivupalkkivalon poistaminen 158

4.9.2 LED-sivupalkkivalon asennus 159

4.10 LED-kohdevalon vaihtaminen 160

4.10.1 LED-kohdevalon poistaminen.... 160

4.10.2 LED-kohdevalon asennus 161

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynnistä Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohndat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Imukuppi[00342224]	∅50 mm
Erikoistyökalu[00342180]
Torx-kärki TX20[00340865]	6,3 mm (1/4")

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi polketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet reiät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eiväf ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

3.

Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi on poistettu. Katso Asennusohjeet.
Ovi on auki.

2021-03-10_9001628795 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 150 alkaa 481

4.2.1 Litteän saranan poistaminen

1. Poista kaksi saranan suojusta.


1. 1. Löysää neljä ruuvia (1).

2. Liu'uta ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Saranat on poistettu.

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.3.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.3.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.4.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Ulosvedettävän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Ulosvedettävän hyllyn poistaminen

1. Vedä ulosvedettävää hyllyä ulos, kunnes lukitus avautuu.

1. Laske ulosvedettävää hyllyä ja vedä se ulos sivuttain kääntämällä.

2. Ulosvedettävä hylly on poistettu.

4.5.2 Ulosvedettävän hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1).

1. Poista lokero (2).

Lokero on poistettu.

4.6.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen

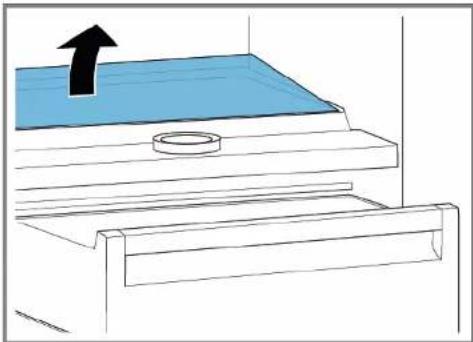

1. Poista lasilevy välilevystä.

1. Poista hedelmä- ja vihanneslokero.→155

2. 1. Paina vipua välilevyn kummallakin puolella alhaalla (1).
3. Vedä välilevyä etusuuntaan (2).

1. Nosta välilevyä ja vedä se ulos sivuttain kääntämällä.

Välilevy on poistettu.

1. 1. Nosta hedelmä- ja vihanneslokeron suojusta.

2. Vedä hedelmä- ja vihanneslokeron suojusta etusuuntaan ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron suojus on poistettu.

4.7.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Cool-fresh-lokeron poistaminen

1. Kallista cool-fresh-lokeroa etusuuntaan (1).
2. Poista cool-fresh-lokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 LED-sivupalkkivalon vaihtaminen

Erikoistyökalut:

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.9.1 LED-sivupalkkivalon poistaminen

1. Kiinnitä imukuppi LED-sivupalkkivalon ylemmän kolmanneksen kohdalle.

1. Vedä imukuppi yhdessä LED-sivupalkkivalon kanssa yhdellä pyörivällä liikkeellä.

1. Irrota LED-sivupalkkivalon sähköliitäntä.

LED-sivupalkkivalo on poistettu.

4.9.2 LED-sivupalkkivalon asennus

1. Kytke LED-sivupalkkivalon sähköliitäntä.
2. Kiinnitä LED-sivupalkkivalo paikoilleen jääkaappiosan seinään (lukitukset napsahtavat).
   LED-sivupalkkivalo on asennettu.

Korjaus

4.10 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.10.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.10.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
