ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IS 3180 COM1 STEINEL

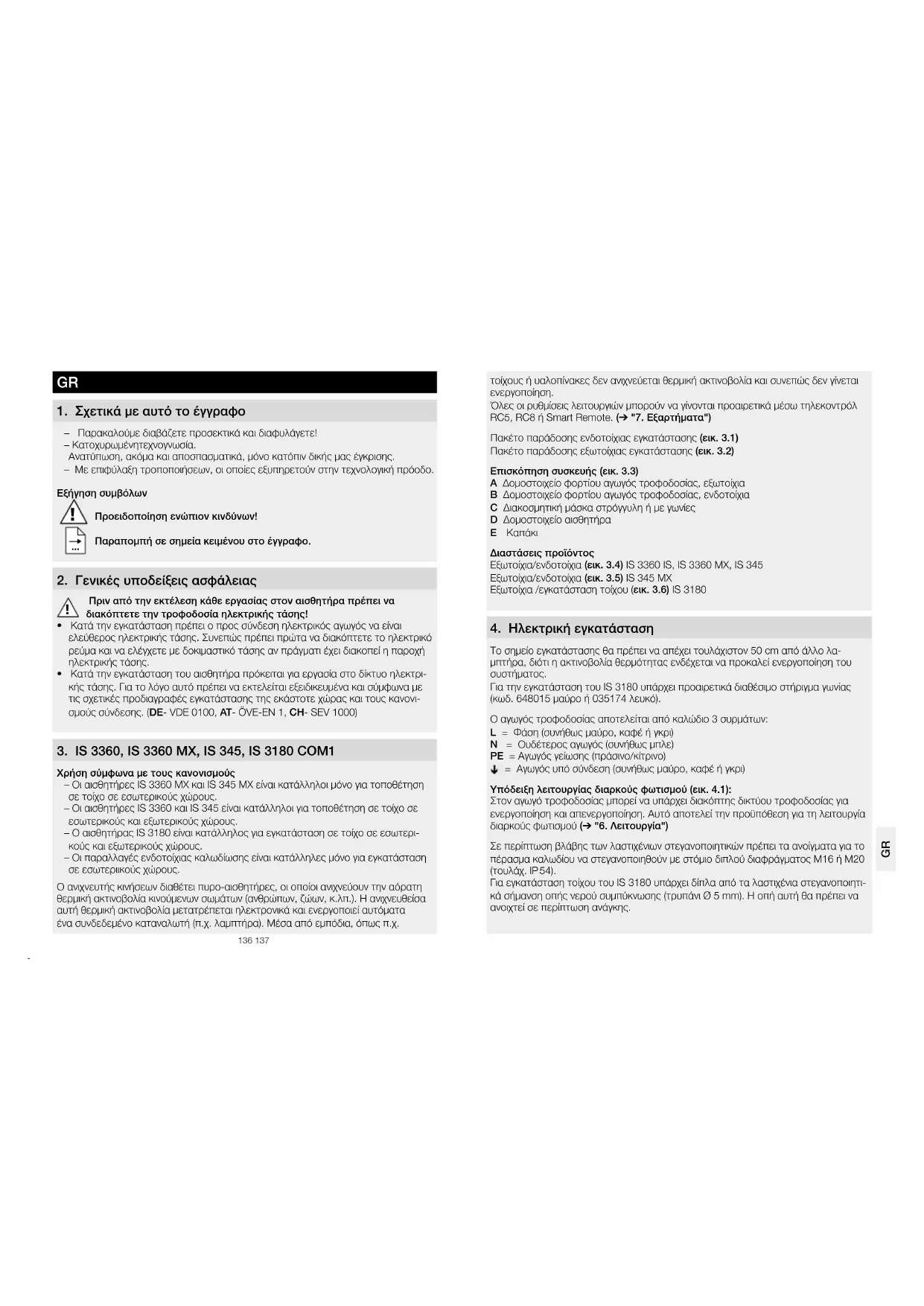

GR ..... 136 Τηρείτε γραπτές οδηγίες!

1. Σχετικά με αυτό το έγγραφο

• Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε!
• Κατοχυρωμένητεχνογνωσία.
  Ανατύπωση, ακόμα και αποστασματικά, μόνο κατόπιν δικής μας έγκρισης.
• Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στον αισθητήρα πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.
• Κατά την εγκατάσταση του αίσθητήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγράφες εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (IDE- VDE 0100, AT- ÖVE-EN 1, CH- SEV 1000)

3. IS 3360, IS 3360 MX, IS 345, IS 3180 COM1

Χρήση σύμφωνα με τους κανονισμούς

• Οι αισθητήρες IS 3360 MX και IS 345 MX είναι κατάλληλοι μόνο για τοποθέτηση σε τοίχο σε εσωτερικούς χώρους.
• Οι αισθητήρες IS 3360 και IS 345 είναι κατάλληλοι για τοποθέτηση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους.
• Ο αισθητήρας IS 3180 είναι κατάλληλος για εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους.
• Οι παραλλαγές ενδοτοίχιας καλωδίωσης είναι κατάλληλες, μόνο για εγκατάσταση σε εσωτερικούς χώρους.

Ο ανιχνευτής κινήσεων διαθέται πυρο-αισθητήρες, οι οποίοι ανιχνεύουν την άόρατη βερμική ακτινοβολία κινούμενων συμάτων (ανδρώτων, ζώων, κ.λπ.). Η ανιχνευθείσα αυτή βερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποεί αυτόματα ένα συνδεδεμένο καταναλωτή (π.χ. λαμπτήρα). Μέσα από εμπόδια, όπως π.χ.

τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερμική ακτινοβολία και συνεπώς δεν γίνεται ενεργοποίηση.

'Ολες οι ρυθμίσεις λειτουργών μπορούν να γίνονται προαιρετικά μέσω τηλεκοντρόλ RC5, RC8 ή Smart Remote. (→ "7. Εξαρτήματα")

Πακέτο παράδοσης ενδοτοίχιας εγκατάστασης (εικ. 3.1)

Πακέτο παράδοσης εξωτοίχιας εγκατάστασης (εικ. 3.2)

Επισκόπηση συσκευής (εικ. 3.3)

A Δομοστοιχείο φορτίου αγωγός τροφοδοσίας, εξωτοίχια
Β Δομοστοιχείο φορτίου αγωνός τροφοδοσίας, ενδατοίχια
C Διακοσμητική μάσκα στρόγγυλη ή με γωνίες
D Δομοστοιχείο αισθητήρα
E Kapáki

Διαστάσεις προϊόντος

Εξωτοίχια/ενδοτοίχια (εικ. 3.4) IS 3360 IS, IS 3360 MX, IS 345

Εξωτοίχια/ενδοτοίχια (εικ. 3.5) IS 345 MX

Εξωτοίχια /εγκατάσταση τοίχου (εικ. 3.6) IS 3180

4. Ηλεκτρική εγκατάσταση

Το σημείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον 50 cm από όλλο λαμπτήρα, διότι η ακτινοβολία θερμότητας ενδέχεται να προκαλεί ενεργοποίηση του συστήματος.

Για την εγκατάσταση του IS 3180 υπάρχει προαιρετικά διαθέσιμο στήριγμα γωνίας (κωδ. 648015 μαύρο ή 035174 λευκό).

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)
N = Ουδέτερος αγωγός (συνήθως μπλε)
PE = Αγωγός γείωσης (πράσινο/κίτρινο)
↓ = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι)

Υπόδειξη λειτουργίας διαρκούς φωτισμού (εικ. 4.1):

Στον αγωγό τροφοδοσίας μπορεί να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση. Αυτό αποτελεί την προϋπόθεση για τη λειτουργία διαρκούς φωταρού (→ "6. Λειτουργία")

Σε περίπτωση βλάβης των λαστιχένιων στεγανοποιητικών πρέπει τα ανοίγματα για το πέρασμα καλωδίου να στεγανοποιηθούν με στόμιο δίπλού διαφράγματος Μ16 ή Μ20 (τουλάχ. IP 54).

Για εγκατάσταση τοίχου του ΙΣ 3180 υπάρχει δίπλα από τα λαστιχένια στεγανοποιητικά σήμανση οπής νερού συμπύκνωσης (τρυπάνι ∅ 5 mm). Η οπή αυτή θα πρέπει να ανοιχτεί σε περίπτωση ανάγκης.

Παραδείγματα σύνδεσης (εικ. 4.2)

① Λάμπα χωρίς ουδέτερο αγωγό

② Λάμπα με ουδέτερο αγωγό

③ Σύνδεση μέσω σειριακού διακόπτη για χειροκίνητη και αυτόματη λειτουργία

④ Σύνδεση μέσω εναλλασσόμενου διακόπτη για αυτόματη λειτουργία και λειτουργία διαρκούς φωτισμού

Θέση Ι: Αυτόματη λειτουργία

Θέση II: Χειροκίνητη λειτουργία Διαρκής φωτισμός

Προσοχή: Η απενεργοποίηση της εγκατάστασης δεν είναι εφικτή, μόνο η λειτουργία επιλογής μεταξύ θέσης I και θέσης II.

a) Καταναλωτής, φωτιομός μέγ. 2000 W (βλέπε Τεχνικά δεδομένα)
b) Ακροδέκτες σύνδεσης αισθητήρα
c) Διακόπτης οικίας
a) Σειριακός διακόπης, οικίας, χειροκίνητα, αυτόματα
e) Εναλλασσόμενος διακόπτης οικίας, αυτόματα, διαρκής φωτισμός

Παράλληλη σύνδεση πολλών αισθητήρων (χωρίς απεικ.)

Κατά τη σύνδεση αυτή θα πρέπει να προσέχετε ώστε να μη γίνεται υπέρβαση της μέγιστης ισχύος ενός αισθητήρα. Επιπλέον όλες οι συσκευές θα πρέπει να συνδεθούν στην ίδια φάση. Είναι εφικτή η παράλληλη σύνδεση έως και 10 αισθητήρων.

Υπόδειξη: Το μέγιστο μήκος καλωδίου μεταξύ δύο αισθητήρων επιτρέπεται να ανέρχεται σε 50 m.

5. Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.
• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος,
• Επιλέγετε κατάλληλο σημείο εγακτάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

Βήματα ενδοτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εικ. 5.1)

Βήματα εξωτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εικ. 5.2)

IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay

Βήματα ενδοτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εγκατάσταση τοίχου) IS 3180 (εικ. 5.3)

• Διακόπτετε τροφοδοσία ρεύματος.
- Αποσπάτε διακοσμητική μάσκα από δομοστοιχείο φορτίου.
- Αποσπάτε δομοστοιχείο αισθητήρα από δομοστοιχείο φορτίου.
• Πραγματοποιείτε σύνδεση δικτύου.

- Αγωγός τροφοδοσίας, εξωτοίχια (εικ. 5.4)

- Αγωγός τροφοδοσίας, ενδοτοίχια (εικ. 5.5)

• Προσαρμόζετε βίδες στερέωσης και μοντάρετε δομοστοιχείο φορτίου.

Περιορισμός εμβέλειας

Ανάλογα με τις ανάγκες μπορεί να γίνει ακριβής ρύθμιση των ορίων ανίχνευσης.

-Με ρύθμιση του φακού. (εικ. 5.8/5.10)

-Με χρήση του καπακιού. (εικ. 5.11)

Υπόδειξη: Για τον περιοριομό εμβέλειας πρέπει να αποσπαστεί το δομοστοιχείο αισθητήρα από το δομοστοιχείο φορτίου.

• Για ρύθμιση της επίθυμητής εμβέλειας, λύνετε ή απομακρύνετε πλήρως τις βίδες.
- Σπρώχνετε το φακό στον επιθυμητό τομέα.
• Το συνημμένο καπάκι εξυπηρετεί στην κάλυψη επίθυμητού αριθμού στοιχείων φακού ή στην εξατομικευμένη μείωση της εμβέλειας.
- Κατόπιν σταθεροποιείτε το φακό με τις βίδες.

'Ορια ανίχνευσης/εμβέλεια

IS 3360 (εικ. 5.6) IS 345 (εικ. 5.8)

IS 3360 MX (εικ. 5.7) IS 345 MX (εικ. 5.9)

Υψος εγκατάστασης	Εμβέλεια(εφαπτομενικά)
14 m 10 m
9 m	14 m
6 m	16 m
2,8 m	18 m

Υψος εγκατάστασης	Εμβέλεια (εφαπτομενικά)
14 m 30 m × 4
10 m 25 m × 4
8 m	20 m × 4
6 m	15 m × 4
4 m	10 m × 4

IS 3180 (εικ. 5.10)

Υπόδειξη: Από το εργοστάσιο έχουν ρυθμιστεί 20 m.

• Συνδέστε αισθητήρα και δομοστοιχείο φορτίου και βιδώνετε.
• Ενεργοποιείτε τροφοδοσία ρεύματος.
• Εκτελείτε ρυθμίσεις λειτουργίας. (→ "6. Λειτουργία")
  • Προσαρμόζετε τη διακοσμητική μάσκα.

6. Λειτουργία/Χειρισμός

Ρυθμίσεις εργοστασίου

Ρύθμιση ευαισθησίας: 1000 Lux

Ρύθμιση χοόνου: 5 δευτ.

Ρύθμιση ευαισθησίας (εικ. 6.1)

Το επίθυμητό όριο ευαισθησίας του αισθητήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 Lux éwus 1000 Lux.

Ρυθμιστής ( σημαίνει λειτουργία λυκόφωτος περ. 2 Lux.

Ρυθμιστής, ξημαίνει λειτουργία φωτός ημέρας/ανεξάρτητα από φωτεινότητα.

Λειτουργία εκμάθησης (Teach-Modus)

Εφόσον επικρατούν οι επίθυμητές συνθήκες φωτός, κατά τις οποίες ο αἰσθητήρας θα πρέπει να ενεργοποιείται μελλοντικά κατά την ανίχνευση κινήρεων, ο ρυθμιστής πρέπει να περάσει στη θέση. Μετά από 10 δευτερόλεπτα η μετρηθείσα τιμή φωτεινότητας περιβάλλοντος αποθηκεύεται στη μηήμη. Ταυτόχρονα απενεργοποιείται το φορτίο.

Προστασία αντανάκλασης

Αυτό το προϊόν διαθέτει ενωματωμένη προστασία αντανάκλασης. Η προστασία αυτή μεταφέρει τον αἰσθητήρα σε περίπτωση εκθαμβωτικού ξένου φωτός για 60 δευτερόλεπτα σε θέση όπου ο αἰσθητήρας αξιολογεί ανεξάρτητα φωτεινότητας.

(→ "12. Διαταραχές λειτουργίας")

Ανιχνευτής παρουσίας-λογική απενεργοποίησης

Μόλις γίνει υπέρβαση της ρυθμισμένης τιμής ευαισθησίας, απενεργοποιείται ο συνδεδεμένος καταναλωτής.

Ρύθμιση χρόνου (εικ. 6.1)

Η επιδυμητή διάρκεια φωτισμού του συνδεδεμένου λαμπτήρα μπορεί να ρυδμιστεί αδιαβάθυπα από περ. 5 δευτερόλεπτα έως το ανώτερο 15 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου.

Λειτουργία παλμού Π

Με τη λειτουργία παλμού ενεργοποιείται για 2 δευτερόλεπτα η έξοδος (π.χ. αυτοματισμός κλιμακοστάσιου). Κατόπιν ο αισθητήρας βρίσκεται σε νεκρό χρόνο 8 δευτερολέπτων.

Υπόδειξη: Εάν ρυθμιστεί μέσω του ρυθμιστή η λειτουργία παλμού, τότε η ρύθμιση

χρόνου μέσω τηλεκοντρόλ δεν είναι εφικτή.

Λειτουργία συνεχούς φωτός (εικ. 4.1)

Σε περίπτωση σύνδεσης διακόπτη δικτύου στον αγωγό τροφοδοιας, είναι εφικτές εκτός από την απλή ενεργοποίηση και απενεργοποίηση οι ακόλουθες λειτουργίες: Προσοχή: Ο επανειλημμένος χειρισμός του διακόπτη θα πρέπει να γίνεται αλλεπάλληλα και γρήγορα (σε όρια 0,5-1 δευτ.).

Λειτουργία αισθητήρα

1) Άναμμα φωτός (εάν λαμπτήρας ΕΚΤΟΣ): Διακόπτης 1 × ΕΚΤΟΣ και ΕΝΤΟΣ. Αισθητήρας παραμένει ενεργός για τη ρυθμισμένη διάρκεια.
2) Σβήσιμο φωτός (εάν λαμπτήρας ΕΝΤΟΣ): Διακόπτης 1 × ΕΚΤΟΣ και ΕΝΤΟΣ. Αισθητήρας απενεργοποιείται ή περνάσι σε λειτουργία αισθητήρα.

Λειτουργία συνεχούς φωτός

1) Αναμμα συνεχούς φωτός: Διακόπτης 2 × ΕΚΤΟΣ και ΕΝΤΟΣ. Ο αίσθητήρας περνάει για 4 ώρες σε συνεχές φως (κόκκινη LED αναμμένη πίσω από φακό). Κατόπιν ο αίσθητήρας περνάει αυτόματα πάλι σε λειτουργία αίσθητήρα (κόκκινη LED αβήνει).
2) Σβήσιμο συνεχούς φωτός: Διακόπτης 1 × ΕΚΤΟΣ και ΕΝΤΟΣ. Αισθητήρας, απενεργοποιείται ή περνάει σε λειτουργία αισθητήρα.

Λειτουργία LED

-Κανονική λειτουργία: Φωτοδίοδος LED αβήνει
-Λειτουργία δοκιμής: Φωτοδίοδος LED ανάβει όταν ανιχνεύσει κίνηση
- Τηλεκοντρόλ: Φωτοδίοδος LED αναβοσβήνει περ. 10 φορές ανά δευτερόλεπτο
-Συνεχές ΕΝΤΟΣ/ΕΚΤΟΣ: Φωτοδίοδος LED ανάβει

7. Αξεσουάρ (προαιρετικά)

Τηλεκοντρόλ χρήστη RC5 EAN 4007841 592806

Πρόσθετη λειτουργία RC5

-Φως ΕΝΤΟΣ/ΕΚΤΟΣ 4 ώρες
-Επαναφορά (Reset) χρήστη
-100 h burn in, 4 h φως ΕΝΤΟΣ ≥ πατάτε 5 δευτ.

Τηλεκοντρόλ Service RC8 EAN 4007841 559410

Πρόσθετες λειτουργίες RC8

-Ρύθμιση χρόνου CH1
-Δοκιμαστική / κανονική λειτουργία
-Ρύθμιση ευαισθησίας
-Λειτουργία νύχτας
-Λειτουργία φωτός ημέρας
-Teach-IN
-Επαναφορά (Reset)

Smart Remote EAN 4007841 009151

-Ρυθμιστικός έλεγχος μέσω Smartphone ή Tablet
-Αντικαθιστά τα τηλεκοντρόλ RC5 και RC8
-Κατεβάστε κατάλληλο Αρρ και συνδέστε μέσω Bluetooth
-Αναγνώριση αισθητήρα και ανάγνωση παραμέτρων

Πρόσθετες λειτουργίες Smart Remote

-Ρύθμιση χρόνου: 5 δευτ. - 60 λεπ.
-Ρύθμιση ευαισθησίας: 2 - 1000 Lux

- Κατάσταση αρχικοποίησης, συμπεριφορά μετά την εφαρμογή τάσης τροφοδοσίας Φως ΕΝΤΟΣ/ΕΚΤΟΣ

-Burn in
-Αισθητήρας

Λεπτομερείς περιγραφές στις οδηγίες χειρισμού του εκάστοτε τηλεκοντρόλ.

8. Λειτουργία/Συντήρηση

Ο ανιχνευτής με υπέριθρο αἰσθητήρα είναι κατάλληλος για την αυτόματη ενεργοποιήση φωτός. Για ειδικά συστήματα αντιδιαρρηκτικού συναγερμού η συσκευή δεν είναι κατάλληλη, διότι δεν διαθέτει την προδιαγεραμμένη ασφάλεια έναντι σαμποτάζ. Οι καιρικές συνθήκες μπορεί να επιρεράσουν τη λειτουργια του ανιχνευτή κιηήσεων. Όταν επικρατούν ισχυροί άνεμοι, χιόνι, βροχή, χαλάζι, ενδέχεται να παρουσιατούν εσφαλμένες λειτουργίες, διότι οι απότορες διακυμάνοεις θερμοκρασίας δεν μπορούν να διαφοροποιηθούν από πηγές θερμότητας. Ο φακός ανίχνευσης μπορεί να καβαρίζεται σταν είναι ακάθαρτος με νωπό πανι (χωρίς απορρυπαντικό).

9. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφινα με την ισχύουσα Ευρωταϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται Εξωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

10. Εγγύηση κατασκευαστή

Ως αγοραστής υπορείτε να κάνετε χρήση των νόμιων εγγυητικών δικαιωμάτων έναντι του πιλητή. Εφόσον τα δικαιώματα αυτά ισχόουν στη χώρα σας, δεν αυντέμνονται όύτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε τ'ετη εγγύψηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύψηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύψηση λειτουργικής κανότητας όλων των πλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλεψηση αφαλμάτων όλων των χρησιμποιηθέντων υλικών και των επιφανείων αυτών.

Προβολή αξιώσεων

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώκς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέτει ναναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας

ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε /

Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη άγοράς έως την παρέλευση της δίαρκειας εγγύψησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάναι καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυν- θείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται γα περίπτωση εγνύποης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγιμή στη γραμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΕΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΑΔΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

1. Τεχνικά δεδομένα

	IS 3180	| IS 3360/IS 3360 MX | IS 345 IS 345 MX
Διαστάσεις(M×Π×Υ)	Εξωτοίχια στρόγγυλο ΘΕξωτοίχια με γωνίεςΕνδοτοίχια στρόγγυλο ΘΕνδοτοίχια με γωνίες		126 × 65 mm95 × 95 × 65 mm124 × 78 mm94 × 94 × 78 mm
Ισχύς Φορτίο λαμπτήρα πυράκτωσης/αλογόνουΑμπτήρες φθορισμού στραγγκαλιστικό πηνίοΑμπτήρες φθορισμού χωρίς αντιστάθμισηΑμπτήρες φθορισμού σεριακή αντιστάθμισηΑμπτήρες φθορισμού σε παράλληλη αντιστάθμισηΑμπτήρες αλογόνου χαμηλής τάσηςLED < 2 W2 W < LED < 8 WLED > 8 WΧωρητικό φορτίο				2000 W1500 W1000 VA400 VA400 VA2000 VA100 W300 W600 W176 μF
Σύνδεση δικτύου	220 - 240 V, 50/60 Hz μέγ. 2,5 mm2
Γωνία κάλυψης	180° με 90° γωνία ανοίγματος	360° με 180° γωνία ανοίγματος	180° με 45°γωνία ανοίγματος	180° με 45°γωνία ανοίγματος
Εμβέλειες	Βασικήρύθμιση 1:μέγ. 8-20 mεφαπτομενικά,με σταθερήθερμοκρασίαΒασικήρύθμιση 2:μέγ. 4-8 m,με σταθερήθερμοκρασία+ ρύθμισηακριβείας μέσωμετακίνησηςφακού και μασκών κάλυψης	IS 3360μέγ. 20 mεφαπτομενικά,με σταθερήθερμοκρασίαIS 3360 MXμέγ. 18 m,με σταθερήθερμοκρασία+ ρύθμισηακριβείας μεμάσκεςκάλυψης	μέγ. 23 × 6 m(εφαπτομενικά),μέγ. 12 × 6 m(активικά),με σταθερήθερμοκρασία+ ρύθμισηακριβείας μεμάσκεςκάλυψης	μέγ. 30 × 4 m(εφαπτομενικά)σε ύψος εγκατάστασης 14 m,με σταθερήθερμοκρασία+ ρύθμισηακριβείας μεμάσκεςκάλυψης
Επίπεδαανίχνευσης	7	11	5	5
Ζώνεςμεταγωνής	448 1416	280 120
Ρύθμιση χρόνου 5 δευτ. - 15 λεπ. + παλυκή λειτουργία (περ. 2 δευτ.)
Ρύθμισηευαιοθησίας	2-1000 Lux + λειτουργία εκμάθησης (Teach-Modus)
Συνεχές φως	μεταγόμενο (4 ώρες)
Είδοςπροστασίας	Εξωτοίχια: IP 54 Ενδοτοίχια: IP 20
Όρια ανίχνευσης	- 20 °C έως + 50 °C

1. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια
Αισθητήρας χωρίς τάση	■ Ασφάλεια ελαττωματική, μη ενεργοποιημένη, διακοπή κυκλώμιατος■ Βραχυκύκλωμα	■ Νέα ασφάλεια, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκμιαστικό τάσης■ Έλεγχος συνδέσεων
Αισθητήρας δεν ενεργοποιείται	■ Σε λειτουργία ημέρας, ρύθμιση ευαιαθησίας εί- ναι σε λειτουργία νύχτας■ Λαμπτήρας πυράκτω- σης ελαττωματικός■ Διακόπτης δικτύου ΕΚΤΟΣ■ Ελαττωματική ασφάλεια■ Ανακριβής ρύθμιση ορίων ανίχνευσης	■ Νέα ρύθμιση■ Αντικατάσταση λαμπτή- ρα πυράκτωσης■ Ενεργοποίηση■ Νέα ασφάλεια, εν ανά- γκη έλεγχος σύνδεσης■ Νέα ευθυγράμμιση
Αισθητήρας δεν απενεργοποιείται	■ Διαρκής κίνηση εντός των ορίων κάλυψης■ Συνδεδεμένοςλαμπτή-ρας βρίσκεται εντός ορίων ανίχνευσης και ανάβει εκ νέου λάγω με- ταβολής θερμοκρασίας■ Συνδεδεμένος λαμπτή-ρας βρίσκεται σε λειτουργία συνεχούς φωτός (LED αναμμένη)	■ Ελεγχος περιοχής και εν ανάγκη νέα ρύθμιση ή κάλυψη■ Αλλαγή ή κάλυψη περιοχής■ Απενεργοποιείτε λειτουργία συνεχούς φωτός
Αισθητήρας περνάει διαρκώς σε ΕΝΤΟΣ/ΕΚΤΟΣ	■ Συνδεδεμένος λαμπτή-ρας βρίσκεται εντός ορίων ανίχνευσης■ Ζια κινούνται εντός των ορίων κάλυψης	■ Αλλαγή ή κάλυψη περιοχής, αύξηση απόστασης■ Κάνετε αλλαγή ορίων ανίχνευσης ή καλύπτετε
Τροποποίηση εμβέλειας αιοθητήρα	■ Αλλες θερμοκρασίες περιβάλλοντος	■ Ακριβής ρύθμιση ορίων ανίχνευσης με μάσκες κάλυψης

Βλάβη Αιτία Βοήθεια

Αισθητήρας ενεργοποιείται ανεπιθύμητα	■ Αέρας κουνάει δέντρα και θάμνους εντός ορίων ανήνευσης■ Ανήνευση αυτοκινήτων στο δρόμο■ Ηλιακό φως πέφτει πάνω στο φακό■ Ξαφνική αλλαγή θερμοκρασίας εξαπίας καιρού (αέρας, βροχή, χιόνι) ή αέρας από εξαεριστήρες, ανοιχτά παράθυρα■ Προστασία αντανάκλασης ενεργός:■ Αισθητήραστιλησίον WLAN ή άλλων πηγών ραβιοσυχνότητας	■ Κάνετε αλλαγή περιοχής■ Κάνετε αλλαγή περιοχής■ Προσαρμόζετε αισθητήρα με προστασία ή αλλάζετε περιοχή■ Αλλαγή περιοχής, μετατόπιση σημείου εγκατάστασης■ Χειροκίνητη ενεργοποίηση με πλήκτρο/διακόπτη■ Ανύπαρκιτη κίνηση εντός του ρυθμισμένου ορίου χρονυστέρησης + 60 δευτ. (προστασία αντανάκλασης)■ Εγκατάσταση τουλάχιστον 2 m μακριά από την πηγή ραβιοσυχνότητας
Φωτοδίοδος LED αναβοσβήνει 1 φορά ανά 15 δευτ.	■ Έχει συνδεθεί πολύ μεγάλο φορτίο	■ Μειώστε φορτίο ή χρησιμοποιήστε επαφέα
