BRUGSANVISNING IS 3180 COM1 STEINEL

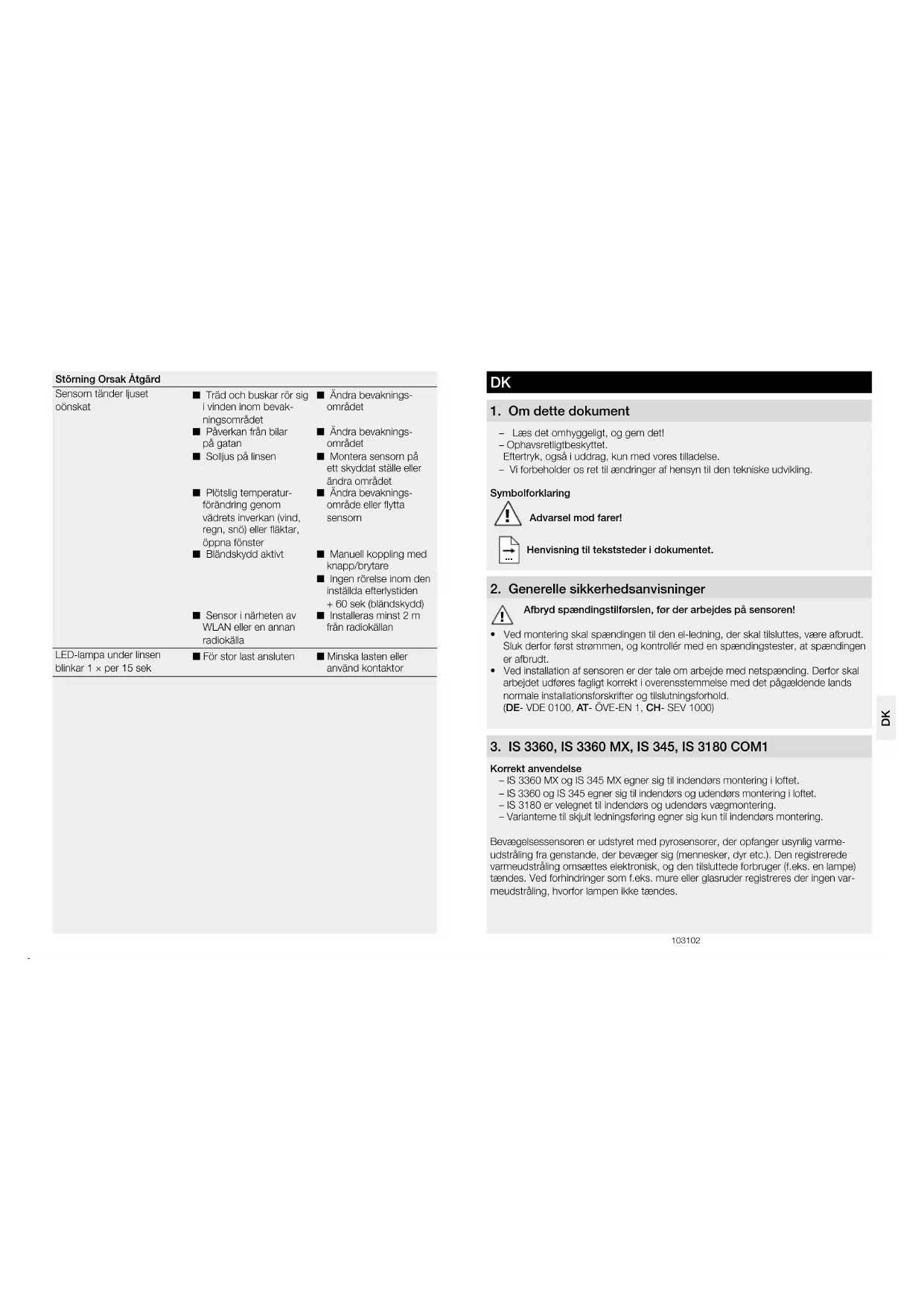

1 Om dette dokument – Læs det omhyggeligt, og gem det! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.Symbolforklaring Advarsel mod farer! Henvisning til tekststeder i dokumentet 2 Generelle sikkerhedsanvisninger Afbryd spændingstilførslen, før der arbejdes på sensoren!• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.• Ved installation af sensoren er der tale om arbejde med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold. (DE- VDE 0100, AT- ÖVE-EN 1, CH- SEV 1000)
3 IS3360, IS3360 MX, IS345, IS3180 COM1
Korrekt anvendelse – IS3360MX og IS345MX egner sig til indendørs montering i loftet. – IS3360 og IS345 egner sig til indendørs og udendørs montering i loftet. – IS3180 er velegnet til indendørs og udendørs vægmontering. – Varianterne til skjult ledningsføring egner sig kun til indendørs montering.Bevægelsessensoren er udstyret med pyrosensorer, der opfanger usynlig varme-udstråling fra genstande, der bevæger sig (mennesker, dyr etc.). Den registrerede varmeudstråling omsættes elektronisk, og den tilsluttede forbruger (f.eks. en lampe) tændes. Ved forhindringer som f.eks. mure eller glasruder registreres der ingen var-meudstråling, hvorfor lampen ikke tændes.
DK104 105 Alle funktionsindstillinger kan evt. foretages via fjernbetjeningerne RC5, RC8 samt Smart Remote. (➔"7Tilbehør") Leveringsomfang til skjult ledningsføring (fig 31) Leveringsomfang til synlig ledningsføring (fig 32) Oversigt over enheden (fig 33) A Belastningsmodul synlig ledningsføring B Belastningsmodul skjult ledningsføring C Designkappe rund eller firkantet D Sensormodul E Dækkappe Produktmål Synlig/skjult (fig 34) IS3360 IS, IS3360 MX, IS345 Synlig/skjult (fig 35) IS345 MX Synlig ledningsføring/vægmontering (fig 36) IS3180 4 Elektrisk installation Monteringsstedet bør mindst have 50cm afstand til andre lyskilder, da varmestrålingen kan medføre, at systemet aktiveres. Der fås et hjørnebeslag (artikelnr. 648015 sort eller 035174 hvid) til montering af IS3180. Nettilførslen består af en ledning med 3 ledere: L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul) = tilsluttet fase (oftest sort, brun eller grå) Henvisning vedrørende funktionen Permanent belysning (fig 41): Der kan være monteret en netafbryder i nettilledningen til at tænde og slukke. Dette er en forudsætning for funktionen Permanent belysning (➔ "6Funktion") Ved beskadigelse af tætningsgummiet skal hullerne til kabelgennemføring tætnes med en dobbeltmembranstuds M16 eller M20 (mindst IP 54). Til vægmontering af IS3180 er der angivet et kondensvandshul ved siden af tætningsgummiet (Ø 5mm bor). Dette skal ved behov åbnes. Eksempler på tilslutning (fig 42) a Lampe uden eksisterende nulleder b Lampe med eksisterende nulleder c Tilslutning via seriekontakt til manuel og automatisk drift d Tilslutning via skiftekontakt for permanent belysning og automatisk drift Stilling I: Automatisk drift Stilling II: Manuel drift, permanent belysning Bemærk: Det er ikke muligt at slukke anlægget, der kan kun vælges mellem stilling I og stilling II. a) Forbrugere, belysning maks. 2000 W (se Tekniske data) b) Sensorens tilslutningsklemmer c) Kontakt på monteringsstedet d) Seriekontakt inde i huset, manuel, automatisk e) Skiftekontakt inde i huset, automatisk, permanent belysning Parallelkobling af flere sensorer (se fig ovenfor) Sørg i den forbindelse for, at sensorernes maksimale tilslutningseekt ikke overskri- des. Desuden skal alle apparater tilsluttes til samme fase. Der kan parallelforbindes op til 10 sensorer. Bemærk: Ledningslængden mellem to sensorer må maks. være 50m. 5 Montering
- Kontrollér alle komponenter for beskadigelser.
- Er produktet beskadiget, må det ikke tages i brug.
- Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering. Monteringstrin for skjult tilførselsledning (fig 51) Monteringstrin for synlig tilførselsledning (fig 52) IS3360, IS3360 MX Highbay, IS345, IS345Highbay Monteringstrin for skjult tilførselsledning (vægmontering) IS3180 (fig 53)
- Afbryd strømforsyningen.
- Tilslut til nettet. – Synlig tilførselsledning (fig 54) – Skjult tilførselsledning (fig 55)
- Sæt fastgørelsesskruerne i, og monter belastningsmodulet. DK106 107 Begrænsning af rækkevidden Alt efter behov kan overvågningsområdet indstilles optimalt. – Med justering af linsen. (fig 58/510) – Ved at bruge afdækningen (fig 511) Bemærk: Ved rækkeviddebegrænsning skal sensormodulet afbrydes fra belastnings- modulet.
- Løsn skruerne, eller fjern dem helt for at indstille den ønskede rækkevidde.
- Skub linsen til det ønskede område.
- Med den vedlagte afdækning kan der afdækkes linsesegmenter efter behov, eller rækkevidden kan reduceres individuelt.
- Fastgør derefter linsen med skruerne. Overvågningsområde/rækkevidde IS3360 (fig 56) IS3360 MX (fig 57) Monteringshøjde Rækkevidde (tangentialt) 14m 10m 9m 14m 6m 16m 2,8m 18m IS345 (fig 58) IS345 MX (fig 59) Monteringshøjde Rækkevidde (tangentialt) 14m 30 m×4 10m 25 m×4 8m 20 m×4 6m 15 m×4 4m 10 m×4 IS3180 (fig 510) Bemærk: Fra fabrikken er forindstillingen 20 m.
- Sæt sensor- og belastningsmodul sammen, og skru dem sammen.
- Sæt designkappen på. 6 Funktion/betjening Standardindstillinger Skumringsindstilling: 1000lux Tidsindstilling: 5s Skumringsindstilling (fig 61) Sensorens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2-1000lux. Indstillingsknap indstillet på betyder skumringsdrift, ca. 2lux. Indstillingsknap indstillet på = betyder dagstilstand (uafhængigt af lysstyrke). Monterings- højde 20 m linse 8 m linse Indstillings- trin tangentialt radialt Indstillings- trin tangentialt radialt 1,5 m 8 5 m 2,5 m 4 3 m 2,0 m – 6 m 2,5 m – 5 m 2,5 m – 7 m 3,0 m – 6 m 3,0 m – 8 m 3,0 m – 7 m 3,0 m 20 12 m 4,5 m 8 9 m 3,5 m 2,0 m 8 5 m 2,5 m 4 4 m 3,0 m – 6 m 3,0 m – 5 m 3,0 m – 7 m 3,5 m – 6 m 3,0 m – 10 m 4,0 m – 8 m 3,0 m 20 20 m 4,5 m 8 8 m 3,5 m 2,5 m 8 6 m 3,0 m 4 5 m 3,0 m – 8 m 4,0 m – 7 m 3,5 m – 10 m 5,0 m – 8 m 3,5 m – 13 m 5,0 m – 9 m 4,0 m 20 20 m 4,0 m 8 10 m 3,5 m 3,0 m 8 8 m 4,0 m 4 5 m 3,0 m – 9 m 4,5 m – 6 m 3,0 m – 12 m 5,0 m – 8 m 4,0 m – 17 m 4,0 m – 10 m 4,5 m 20 20 m 4,0 m 8 13 m 5,5 m DK108 109 Teach-tilstand Ved lysforhold, hvor sensoren skal tænde i tilfælde af bevægelse, skal indstillings- knappen indstilles på . Efter 10sekunder gemmes den målte værdi for lysforhol- dene. Samtidig frakobles belastningen. Blændingsbeskyttelse Dette produkt er udstyret med integreret blændingsbeskyttelse. Denne funktion indstiller sensoren til lysstyrkeuafhængig sensoranalyse i 60sekunder ved blænding fra fremmed lys. (➔ "12 Driftsforstyrrelser") Tilstedeværelsessensor-slukningslogik Efter overskridelse af den indstillede skumringsværdi slukkes den tilsluttede forbruger. Tidsindstilling (fig 61) Den ønskede lysperiode for den tilsluttede lampe kan indstilles trinløst fra ca. 5 sekunder til maks. 15 minutter. Enhver bevægelse, som registreres, inden denne tid er udløbet, starter atter tidstælleren. Impulsfunktion Med impulsfunktionen tilkobles udgangen i 2 sekunder (f.eks. i forbindelse med en lysautomat i en trappeopgang). Derefter befinder sensoren sig i en dødtid på 8sekunder. Bemærk: Hvis impulsfunktionen indstilles via indstillingsknappen, er det ikke muligt at indstille tiden via fjernbetjeningen. Funktionen Permanent belysning (fig 41) Hvis der monteres en tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk: Vigtigt: Hvis kontakten skal aktiveres flere gange, bør dette ske hurtigt efter hinanden (inden for 0,5-1s). Sensorstyring
1) Tænd lyset (hvis lampen er slukket): Kontakt 1×SLUK og TÆND.
Sensoren forbliver tændt i det indstillede tidsrum.
1) Tænd permanent belysning:
Kontakt 1×SLUK og TÆND. Sensoren slukker eller skifter til sensordrift. LED-funktion – Normal drift: LED forbliver slukket – Testtilstand: LED lyser ved detektering af bevægelse – Fjernbetjening: LED blinker ca. 10 gange i sekundet – Permanent TÆNDT/SLUKKET: LED lyser 7 Tilbehør (ekstraudstyr) Brugerfjernbetjening RC5 EAN 4007841 592806 Ekstrafunktion RC5 – Lys TÆNDT/SLUKKET 4 h – User-Reset – 100 h burn in, 4 h lys TIL: Tryk ≥ 5 s Servicefjernbetjening RC8 EAN 4007841 559410 Ekstrafunktioner RC8 – Tidsindstilling CH1 – Test-/standardtilstand – Skumringsindstilling – Nattilstand – Drift i dagslys – Teach-IN – Reset Smart Remote EAN 4007841 009151 – Styring med smartphone eller tablet – Erstatter fjernbetjeningerne RC5 og RC8 – Installer den passende app, og tilslut via Bluetooth – Registrering af sensoren og udlæsning af parametrene Ekstrafunktioner Smart Remote – Tidsindstilling: 5 s - 60 min – Skumringsindstilling: 2-1000 lux – Starttilstand; tilstand efter tilslutning af forsyningsspænding lys TÆND/SLUK – Burn in – Sensor Detaljerede beskrivelser findes i betjeningsvejledningen til den pågældende fjernbe- tjening. DK111110 8 Drift/vedligeholdelse Den infrarøde sensor er fremstillet til automatisk tænding og slukning af lys. Enheden er ikke egnet til særlige tyverialarmer, da den dertil foreskrevne sabotagesikring mangler. Vejret kan påvirke bevægelsessensorens funktion. Stærk vind, sne, regn og hagl kan medføre fejlaktivering, idet pludselige temperatursvingninger ikke kan adskilles fra varmekilder. Overvågningslinsen kan rengøres med en fugtig klud (uden rengøringsmiddel). 9 Bortskaelse Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding.Smid ikke elapparater ud sammen med husholdningsaaldet!Kun for EU-lande:I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaes til miljøvenlig genvinding. 10 Producentgaranti Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettig-heder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæ-ring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional- sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produk-tions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklamations-afdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside wwwrolibadkHvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf (+45) 6593 0357.IS3180IS3360/IS3360MXIS345 IS345MX Mål (L×B×H)Synlig rund ØSynlig firkantetSkjult rund ØSkjult firkantet 126× 65mm 95×95× 65mm 124× 78mm 94×94× 78mmEekt Gløde-/halogenpærelastLysstofrør elektron. forkobl.-enhedLysstofrør ukompenseretLysstofrør seriekompenseretLysstofrør parallelkompenserede LavspændingshalogenpærerLED < 2 W2 W < LED < 8 WLED > 8 WKapacitiv belastning2000 W1500 W1000 VA400 VA400 VA2000 VA100 W300 W600 W176 μFNettilslutning 220-240 V, 50/60 Hz maks. 2,5 mm Overvågnings-vinkel180° med 90° åbningsvinkel360° med 180° åbningsvinkel180° med 45° åbningsvinkel180° med 45° åbningsvinkelRækkevidder Grund- indstilling 1: Maks. 8 - 20 m tangentialt; temperatur- stabiliseretGrund- indstilling 2: Maks. 4-8m; temperatur-stabiliseret + finjustering vha. flytning af linse og afdækningerIS3360Maks. 20 m tangentialt; temperatur-stabiliseretIS3360 MX Maks. 18m; temperatur-stabiliseret + finjustering vha. afdækningerMaks. 23×6m (tangentialt),maks. 12×6 m (radialt); temperatur-stabiliseret+ finjustering vha. afdæk-ningerMaks. 30×4m (tangentialt) ved 14m monte-ringshøjde; temperatur-stabiliseret+ finjustering vha. afdæk-ningerOvervågnings- niveauer7 11 5 5Omskiftnings-zoner448 1416 280 120Tidsindstilling 5s - 15min + impulstilstand (ca. 2s)Skumrings-indstilling 2-1000lux + teach-tilstandPermanent belysningKan tændes (4 h) Kapslingsklasse Synlig: IP 54 Skjult: IP 20 Temperatur- område- 20 °C til + 50 °C 11 Tekniske data PRODUCENT
GARANTI PRODUCENT ÅRS GARANTI PRODUCENT ÅRS GARANTI DK113112 Fejl Årsag Afhjælpning Sensoren tænder utilsigtet n Vind får træer og buske i overvågningsområdet til at bevæge sig n Registrering af biler på vejen n Sollys rammer linsen n Pludselig temperatur- ændring pga. vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer n Blændingsbeskyttelse aktiveret n Sensor i nærheden af WLAN eller andre trådløs kilder n Skift indstilling for området n Skift indstilling for området n Anbring sensoren et beskyttet sted, eller skift indstilling for området n Ændr område, flyt monteringssted n Manuel omskiftning med knap/kontakt n Ingen bevægelse inden for den indstillede efter- løbstid + 60 s (blæn- dingsbeskyttelse) n Installer mindst 2 m fra den trådløse kilde LED blinker 1×pr. 15 s n For stor belastning tilsluttet n Reducer belastningen, eller brug kontaktor Fejl Årsag Afhjælpning Sensoren har ingen spænding n Sikring defekt, ikke slået til, ledning afbrudt n Kortslutning n Ny sikring, tænd tænd/ sluk-kontakt, kontrollér ledning med spæn- dingstester n Kontrollér tilslutninger Sensoren tænder ikke n Ved dagsdrift, skumringsindstilling står på natdrift n Defekt pære n Netafbryder FRA n Sikringen er defekt n Overvågningsområde ikke indstillet målrettet n Indstil på ny n Udskift pæren n Tænd n Ny sikring, kontrollér evt. tilslutning n Justér igen Sensoren slukker ikke n Permanent bevægelse i overvågningsområdet n Den tændte lampe er i overvågningsområ- det og tænder igen ved temperaturændring n Den tændte lampe er indstillet på permanent belysning (LED tændt) n Kontrollér og juster evt. området, eller tildæk n Juster området, eller tildæk n Deaktiver permanent belysning Sensoren tænder og slukker hele tiden n Tændt lampe i overvågningsområdet n Dyr bevæger sig i overvågningsområdet n Juster området eller tildæk, øg afstanden n Juster området, eller tildæk Sensor-rækkevidde- ændring n Andre omgivelses- temperaturer n Indstil overvågnings- området nøje vha. afdækninger 12 Driftsforstyrrelser DK114 115
