BEDIENUNGSANLEITUNG IS 3180 COM1 STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

DE....15 Textteil beachten!

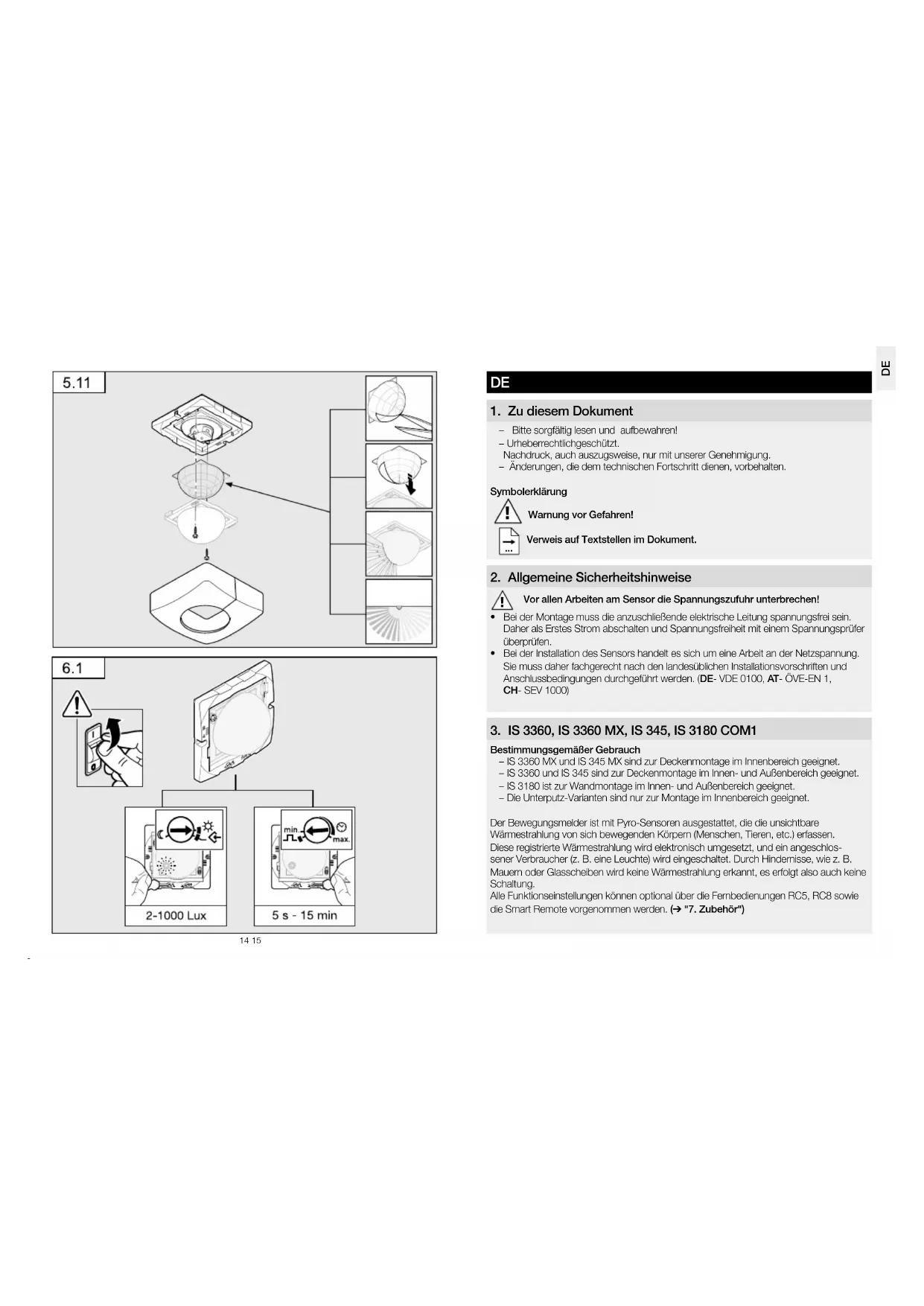

1. Zu diesem Dokument

• Bitte sorgfältig lesen und aufbewahren!
• Urheberrechtlich geschützt.
  Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)

3. IS 3360, IS 3360 MX, IS 345, IS 3180 COM1

Bestimmungsgemäßer Gebrauch

• IS 3360 MX und IS 345 MX sind zur Deckenmontage im Innenbereich geeignet.
  – IS 3360 und IS 345 sind zur Deckenmontage im Innen- und Außenbereich geeignet.
  – IS 3180 ist zur Wandmontage im Innen- und Außenbereich geeignet.
• Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.

Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt, und ein angeschlossener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Durch Hindernisse, wie z. B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Alle Funktionseinstellungen können optional über die Fernbedienungen RC5, RC8 sowie die Smart Remote vorgenommen werden. (→ "7. Zubehör")

Lieferumfang Unterputzmontage (Abb. 3.1)

Lieferumfang Aufputzmontage (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Lastmodul Zuleitung Aufputz

B Lastmodul Zuleitung Unterptuz

C Designblende rund oder eckig

D Sensormodul

E Abdekschale

Produktmaße

Aufputz/Unterputz (Abb. 3.4) IS 3360 IS, IS 3360 MX, IS 345

Aufputz/Unterputz (Abb. 3.5) IS 345 MX

Aufputz/Wandmontage (Abb. 3.6) IS 3180

4. Elektrische Installation

Der Montageort sollte mindestens 50 cm von einer anderen Leuchte entfernt sein, da Wämestrahlung zur Auslösung des Systems führen kann.

Zur Montage des IS 3180 ist optional ein Eckwandhalter (Art.-Nr. 648015 schwarz oder 035174 weiß) erhältlich.

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Nullleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

↓ = Geschaltete Phase (meistens schwarz, braun oder grau)

Hinweis Dauerlichtfunktion (Abb. 4.1):

In den Netzzuleitung kann ein Netzschalter zum Ein- und Ausschalten montiert sein. Für die Funktion Dauerlicht ist dies Voraussetzung (→ "6. Funktion")

Bei Beschädigung der Dichtgummis müssen die Öffnungen zur Kabeldurchführung mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP 54) abgedichtet werden.

Zur Wandmontage des IS 3180 ist neben den Dichtgummies ein Kondenswasserloch angedeutet (Ø 5 mm Bohrer). Dies muss bei Bedarf geöffnet werden.

Anschlussbeispiele (Abb. 4.2)

① Leuchte ohne vorhandenen Nullleiter

② Leuchte mit vorhandenem Nullleiter

③ Anschluss über Serienschalter für Hand- und Automatik-Betrieb

④ Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb

Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbeleuchtung

Achtung:

Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II.

a) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten)
b) Anschlussklemmen des Sensors
c) Hausintemer Schalter
d) Hausintemer Serienschalter, Hand, Automatik
e) Hausintemer Wechselschalter, Automatik, Dauerlicht

Parallelschalten mehrerer Sensoren (o. Abb.)

Hierbei ist zu beachten, dass die maximale Anschlussleistung eines Sensors nicht überschritten wird. Außerdem müssen alle Geräte an der selben Phase angeschlossen werden. Es können bis zu 10 Sensoren parallelgeschaltet werden.

Hinweis:

Zwischen zwei Sensoren darf die Kabellänge max. 50 m betragen.

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungserfassung vornehmen.

Montageschritte Unterputz - Zuleitung (Abb. 5.1)

Montageschritte Aufputz - Zuleitung (Abb. 5.2)

IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay

Montageschritte Unterputz - Zuleitung (Wandmontage) IS 3180 (Abb. 5.3)

• Stromversorgung abschalten.
- Designblende vom Sensormodul trennen.
- Sensormodul vom Lastmodul trennen.
- Netzanschluss vomehmen.

-Aufputz-Zuleitung (Abb. 5.4)

- Unterputz-Zuleitung (Abb. 5.5)

- Befestigungsschrauben einsetzen und Lastmodul montieren.

Reichweitenbegrenzung

Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.
- Durch Justierung der Linse. (Abb. 5.8/5.10)
– Durch Verwendung der Abdeckschale. (Abb. 5.11)

Hinweis:

Für die Reichweitenbegrenzung muss das Sensormodul vom Lastmodul getrennt werden.

• Zum Einstellen der gewünschten Reichweite, die Schrauben lösen oder komplett entfernen.
  • Linse in den gewünschten Bereich schieben.
• Die bellegende Abdeckschale dient dazu, beliebig viele Linsensegmente abzudecken bzw. die Reichweite individuell zu verkürzen.
• Im Anschluss die Linse mit den Schrauben fixieren.

Erfassungsbereich/Reichweite

IS 3360 (Abb. 5.6) IS 345 (Abb. 5.8)

IS 3360 MX (Abb. 5.7) IS 345 MX (Abb. 5.9)

Montagehöhe Reichweite (Tangential)
14 m	10 m
9 m	14 m
6 m	16 m
2,8 m	18 m

Montagehöhe Reichweite (Tangential)
14 m	30 m × 4
10 m	25 m × 4
8 m	20 m × 4
6 m	15 m × 4
4 m	10 m × 4

IS 3180 (Abb. 5.10)

Montage-höhe	20 m Linse 8 m Linse
	Einstellstufe	tangential radial Einstellstufe	tangential radial
1,5 m 8 5 m	2,6 m 4 3 m	2,0 m
	-6 m 2,6 m	-5 m 2,5 m
	-7 m 3,0 m	-6 m 3,0 m
	-8 m 3,0 m	-7 m 3,0 m
	20	12 m	4,5 m 8 9 m	3,5 m
2,0 m 8 5 m	2,5 m 4 4 m	3,0 m
	-6 m 3,0 m	-5 m 3,0 m
	-7 m 3,5 m	-6 m 3,0 m
	-10 m	4,0 m - 8 m	3,0 m
	20	20 m	4,5 m 8 8 m	3,5 m
2,5 m 8 6 m	3,0 m 4 5 m	3,0 m
	-8 m 4,0 m	-7 m 3,5 m
	-10 m	5,0 m - 8 m	3,5 m
	-13 m	5,0 m - 9 m	4,0 m
	20	20 m	4,0 m 8 10 m	3,5 m
3,0 m 8 8 m	4,0 m 4 5 m	3,0 m
	-9 m 4,5 m	-6 m 3,0 m
	-12 m	5,0 m - 8 m	4,0 m
	-17 m	4,0 m - 10 m	4,5 m
	20	20 m	4,0 m 8 13 m	5,5 m

Hinweis:

Werkseitig sind 20 m voreingestellt.

• Sensor- und Lastmodul zusammenstecken und verschrauben.
  • Stromversorgung einschalten.
• Funktionseinstellungen vornehmen. (→ "6. Funktion")
• Designblende aufstecken.

6. Funktion/Bedienung

Werkseinstellungen

Dämmerungseinstellung: 1000 Lux

Zeiteinstellung: 5 s

Dämmerungseinstellung (Abb. 6.1)

Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden.

Einstellregler ¢ bedeutet Dämmerungsbetrieb ca. 2 Lux.

Einstellregler ✉ bedeutet Tageslichtbetrieb/nelligkeitsunabhängig.

Teach-Modus

Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung einschalten soll, ist der Regler auf zu stellen. Nach 10 Sekunden wird der so gemessene Wert der Umgebungshelligkeit gespeichert. Gleichzeitig wird die Last abgeschaltet.

Blendschutz

Dieses Produkt ist mit einem integrierten Blendschutz ausgestattet. Dieser versetzt den Sensor bei Blendung durch Fremdlicht für 60 Sekunden in eine helligkeitsunabhängige Sensorauswertung. (→ "12, Betriebsstörungen")

Präsenzmelder-Ausschaltlogik

Nach Überschreiten des eingestellten Dämmerungswertes, wird der angeschlossene Verbraucher abgeschaltet.

Zeiteinstellung (Abb. 6.1)

Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenios von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Impulsfunktion ∩

Mit der Impulsfunktion wird der Ausgang für 2 Sekunden eingeschaltet (z.B. für Treppenhausautomat). Anschließend befindet sich der Sensor in einer 8-sekündigen Totzeit.

Hinweis:

Wird über den Regler die Impulsfunktion eingestellt, ist eine Zeiteinstellung über die Fembedienung nicht möglich.

Dauerlichtfunktion (Abb. 4.1)

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Wichtig: Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,5 - 1 Sekunden).

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS): Schalter 1 x AUS und AN. Sensor bleibt für die eingestellte Zeit an.
2) Licht ausschalten (wenn Leuchte AN): Schalter 1 × AUS und AN. Sensor geht aus bzw. in den Sensorbetrieb über.

Dauerlichtbetrieb

1) Dauerlicht einschalten: Schalter 2 × AUS und AN. Der Sensor wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). Anschließend geht er automatisch wieder in den Sensorbetrieb über (rote LED aus).
2) Dauerlicht ausschalten: Schalter 1 × AUS und AN. Sensor geht aus bzw. in den Sensorbetrieb über.

LED Funktion

-Normalbetrieb: LED bleibt aus
-Testbetrieb: LED leuchtet bei detektierter Bewegung
-Fernbedienung: LED blinkt ca. 10 mal pro Sekunde
-Dauer AN/AUS: LED leuchtet

7. Zubehör (optional)

Nutzer Fernbedienung RC5 EAN 4007841 592806

Zusatzfunktion RC5

-Licht AN/AUS 4 h
-User-Reset
100 h burn in, 4 h Licht AN ≥ 5 s drücken

Service Fernbedienung RC8 EAN 4007841 559410

Zuatzfunktionen RC8

-Zeiteinstellung CH1
-Test-/Normbetrieb
-Dämmerungseinstellung
-Nachtbetrieb
-Tageslichtbetrieb
-Teach-IN
-Reset

Smart Remote EAN 4007841 009151

-Steuerung per Smartphone oder Tablet
-Ersetzt die Fernbedienungen RC5 und RC8
—Passende App laden und per Bluetooth verbinden
-Erkennen des Sensors und Auslesen der Parameter

Zusatzfunktionen Smart Remote

-Zeiteinstellung: 5 s - 60 min

• Dämmerungseinstellung: 2-1000Lux
• Initialzustand; Verhalten nach Anlegen der Versorgungsspannung Licht AN/AUS
  -Bum in
  -Sensor

Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.

8. Betrieb/Pflege

Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Aitgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtstfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellorgarantie der STEINEL Vertrieb GmbH,

Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantiezeit für

• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.
  Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originaltoile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH

- Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

1. Technische Daten

	IS 3180	IS 3360/IS 3360 MX	IS 345 IS 345 MX
Abmessungen (L × B × H)	Aufputz rund ∅Aufputz eckigUnterputz rund ∅Unterputz eckig		126 × 65 mm95 × 95 × 65 mm124 × 78 mm94 × 94 × 78 mm
Leistung Glüh-/HalogenlampenlastLeuchtstofflampen EVGsLeuchtstofflampen unkompensiertLeuchtstofflampen reihenkompensiertLeuchtstofflampen parallelkompensierNiedervolt-HalogenlampenLED < 2 W2 W < LED < 8 WLED > 8 WKapazitive Belastung			2000 W1500 W1000 VA400 VA400 VA2000 VA100 W300 W600 W176 μF
Netzanschluss 220 - 240 V, 50/60 Hz, max. 2,5 mm
Erfassungswinkel	180° mit 90°Öffnungswinkel	360° mit 180°Öffnungswinkel	180° mit 45°Öffnungswinkel	180° mit 45°Öffnungswinkel
Reichweiten Grund-einstellung 1:max. 8 - 20 m tangential; temperatur-stabilisiertGrund-einstellung 2:max. 4 - 8 m; temperatur-stabilisiert+ Feinjustierung durch Verschieben der Linse und Abdeck-schalen		IS 3360max. 20 m tangential; temperatur-stabilisiertIS 3360 MXmax. 18 m; temperatur-stabilisiert+ Feinjustierung durch Abdeck-schalen	max. 23 × 6 m (tangential), max. 12 × 6 m (radial); temperatur-stabilisiert+ Feinjustierung durch Abdeck-schalen	max. 30 × 4 m (tangential) bei 14 m Montage-höhe; temperatur-stabilisiert+ Feinjustierung durch Abdeck-schalen
Erfassungs-ebenen	7 11 5 5
Schaltzonen 448	1416	280 120
Zeiteinstellung	5 s - 15 min + Impuls-Modus (ca. 2 s)
Dämmerungs-einstellung	2-1000 Lux + Teach-Modus
Dauerlicht	schaltbar (4 h)
Schutzart	Aufputz: IP 54 Unterputz: IP 20
Temperatur-bereich	- 20 °C bis + 50 °C

1. Betriebsstörungen
   Störung Ursache Abhilfe

Sensor ohne Spannung	■ Sicherung defekt, nicht eingeschaltet, Leitung unterbrochen■ Kurzschluss	■ neue Sicherung, Netz-schalter einschalten, Leitung mit Spannungs-prüfer überprüfen■ Anschlüsse überprüfen
Sensor schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb■ Glühlampe defekt■ Netzschalter AUS■ Sicherung defekt■ Erfassungsbereich nicht gezielt eingestellt	■ neu einstellen■ Glühlampe austauschen■ einschalten■ neue Sicherung, evtl. Anschluss überprüfen■ neu justieren
Sensor schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich■ geschaltete Leuchte befindet sich im Erfassungsbereich und schaltet durch Temperaturveränderung neu■ geschaltete Leuchte befindet sich im Dauerlicht-Betrieb (LED an)	■ Bereich kontrollieren und evtl. neu justieren, bzw. abdecken■ Bereich ändern bzw. abdecken■ Dauerlichtbetrieb deaktivieren
Sensor schaltet immer EIN/AUS	■ geschaltete Leuchte befindet sich im Erfassungsbereich■ Tiere bewegen sich im Erfassungsbereich	■ Bereich umstellen bzw. abdecken, Abstand vergrößern■ Bereich umstellen, bzw. abdecken
Sensor-Reichweiten-veränderung	■ andere Umgebungs-temperaturen	■ Erfassungsbereich durch Abdeckschalen genau einstellen

Störung Ursache Abhilfe

Sensor schaltet unerwünscht ein	Wind bewegt Bäume und Sträucher im ErfassungsbereichErfassung von Autos auf der StraßeSonnenlicht fällt auf die Linseplötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen FensternBlendschutz aktivSensor in der Nähe von WLAN oder anderen Funkquellen	Bereich umstellenBereich umstellenSensor geschützt anbringen oder Bereich umstellenBereich verändern, Montageort verlegenmanuelles Schalten über Taster/Schalterkeine Bewegung innerhalb der eingestellten Nachlaufzeit + 60 s (Blendschutz)mindestens 2 m von der Funkquelle entfernt installieren
LED blinkt 1 × pro 15 s	zu große Last angeschlossen	Last verkleinern oder Schütz verwenden
