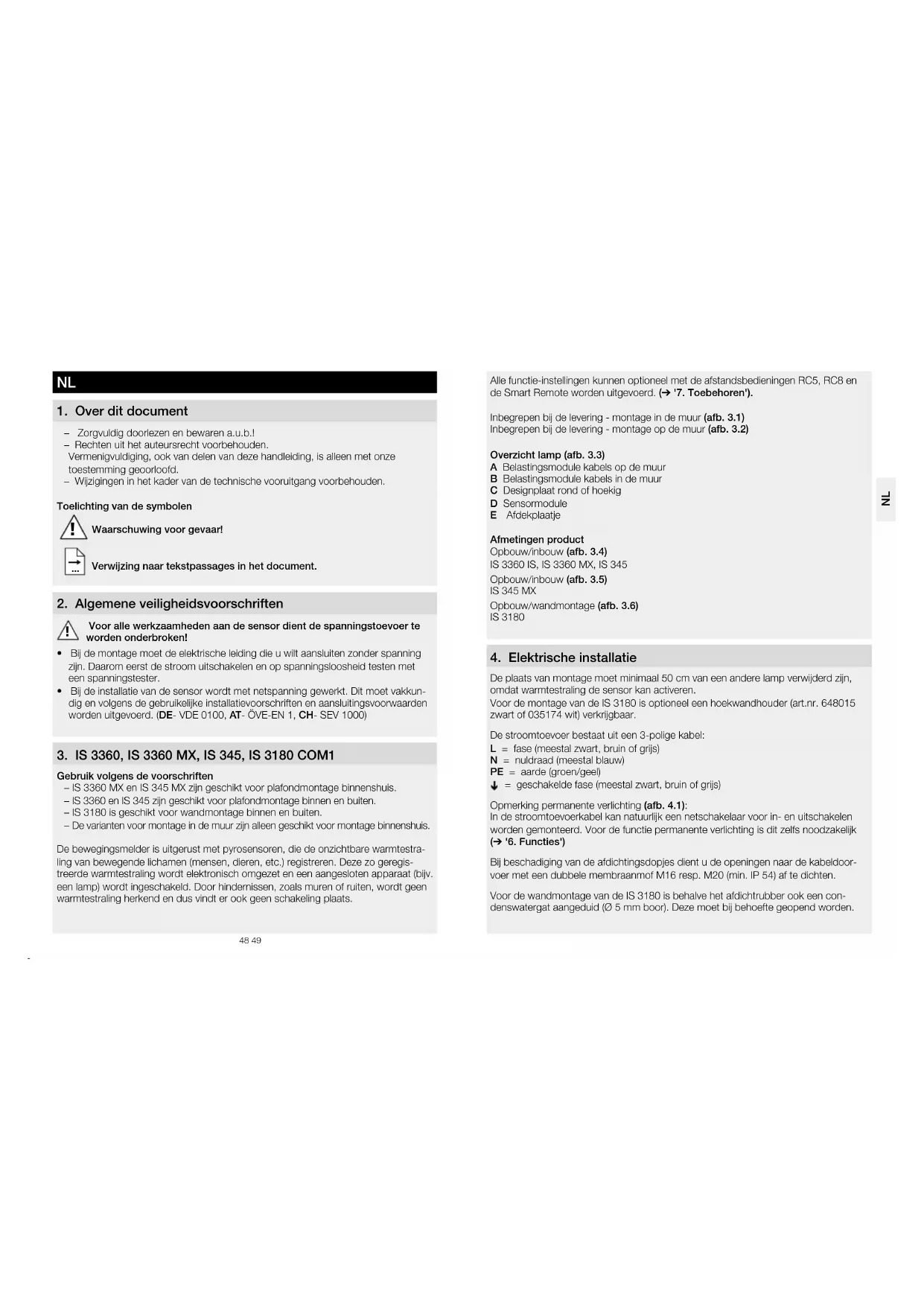

GEBRUIKSAANWIJZING IS 3180 COM1 STEINEL

NL.... 48 Let op de tekst!

• Zorgvuldig doorlezen en bewaren a.u.b.!
• Rechten uit het auteursrecht voorbehouden.
  Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan de sensor dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de elektrische leiding die u wilt aansluiten zonder spanning zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensor wordt met netspanning gewerkt. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (DE- VDE 0100, AT- ÖVE-EN 1, CH- SEV 1000)

3. IS 3360, IS 3360 MX, IS 345, IS 3180 COM1

Gebruik volgens de voorschriften

• IS 3360 MX en IS 345 MX zijn geschikt voor plafondmontage binnenshuis.
• IS 3360 en IS 345 zijn geschikt voor plafondmontage binnen en buiten.
• IS 3180 is geschikt voor wandmontage binnen en buiten.
• De varianten voor montage in de muur zijn alleen geschikt voor montage binnenshuis.

De bewegingsmelder is uitgerust met pyrosensoren, die de onzichtbare warmtestraling van bewegende lichamen (mensen, dieren, etc.) registreren. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en een aangesloten apparaat (bijv. een lamp) wordt ingeschakeld. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend en dus vindt er ook geen schakeling plaats.

Alle functie-instellingen kunnen optioneel met de afstandsbedieningen RC5, RC8 en de Smart Remote worden uitgevoerd. (→ '7. Toebehoren').

Inbegrepen bij de levering - montage in de muur (afb. 3.1) Inbegrepen bij de levering - montage op de muur (afb. 3.2)

Overzicht lamp (afb. 3.3)

A Belastingsmodule kabels op de muur
B Belastingsmodule kabels in de muur
C Designplaat rond of hoekig
D Sensormodule
E Afdekplaatje

Afmetingen product

Opbouw/inbouw (afb. 3.4)

IS 3360 IS, IS 3360 MX, IS 345

Opbouw/inbouw (afb. 3.5)

IS 345 MX

Opbouw/wandmontage (afb. 3.6)

IS 3180

4. Elektrische installatie

De plaats van montage moet minimaal 50 cm van een andere lamp verwijderd zijn, omdat warmtestraling de sensor kan activeren.

Voor de montage van de IS 3180 is optioneel een hoekwandhouder (art.nr. 648015 zwart of 035174 wit) verkrijgbaar.

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (groen/geel)
↓ = geschakelde fase (meestal zwart, bruin of grijs)

Opmerking permanente verlichting (afb. 4.1):

In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen worden gemonteerd. Voor de functie permanente verlichting is dit zelfs noodzakelijk (→ '6. Functies')

Bij beschadiging van de afdichtingsdopjes dient u de openingen naar de kabeldoor-voer met een dubbele membraanmof M16 resp. M20 (min. IP 54) af te dichten.

Voor de wandmontage van de IS 3180 is behalve het afdichtrubber ook een condenswatergat aangeduid (∅ 5 mm boor). Deze moet bij behoefte geopend worden.

Aansluitvoorbeelden (afb. 4.2)

① Lamp zonder aanwezige nuldraad

② Lamp met aanwezige nuldraad

③ Aansluiting via serieschakelaar voor handmatige schakeling en automatische werking

④ Aansluiting via een wisselschakelaar voor permanente verlichting en automatisch gebruik

Stand II: handmodus voor permanente verlichting

Opgelet: uitschakelen van de installatie is niet mogelijk, alleen de keuze tussen stand I en II.

a) Aangesloten apparatuur, verlichting max. 2000 W (zie Technische gegevens)
b) Aansluitklemmen van de sensor
c) Schakelaar binnenshuis
d) Serieschakelaar binnenshuis, hand, automatisch
e) Wisselschakelaar binnenshuis, automatisch, permanente verlichting

Parallelschakeling van meerdere sensoren (niet afgebeeld)

Hierbij moet erop gelet worden dat het maximale aansluitvermogen van een sensor niet mag worden overschreden. Bovendien moeten alle apparaten aan dezelfde fase worden aangesloten. Er kunnen max. 10 sensoren parallel worden geschakeld.

Opmerking: de kabellengte tussen twee sensoren mag max. 50 m bedragen.

5. Montage

- Alle onderdelen controleren op beschadigingen.

- Neem het product bij beschadigingen niet in gebruik.

- Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

Montagestappen kabels in de muur (afb. 5.1)

Montagestappen kabels op de muur (afb. 5.2)

IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay

Montagestappen kabels in de muur (wandmontage) IS 3180 (afb. 5.3)

• Stroomtoevoer uitschakelen.
• Sensormodule scheiden van de designplaat.
• Sensormodule scheiden van de belastingsmodule.
  • Netaansluiting maken

- kabels op de muur (afb. 5.4)

- kabels in de muur (afb. 5.5)

- Bevestigingsschroeven plaatsen en de belastingsmodule monteren.

Begrenzing van de reikwijdte

Het registratiebereik kan naar wens optimaal worden ingesteld.

• Door afstelling van de lens (afb. 5.8/5.10).
• Door afdekplaatjes te gebruiken (afb. 5.11).

Opmerking: voor het verkleinen van de reikwijde moet de sensormodule worden gescheiden van de belastingsmodule!

• Om de gewenste reikwijdte in te stellen, moeten de schroeven worden losgedraaid of helemaal verwijderd.
• Lens in het gewenste bereik schuiven.
• Met de meegeleverde afdekplaat kunnen zoveel lenssegmenten als gewenst worden afgedekt, resp. de reikwijdte individueel worden verkort.
• Daarna de lens met de schroeven fixeren.

Registratiebereik/reikwijdte

IS 3360 (afb. 5.6)

IS 3360 MX (afb. 5.7)

Montagehoogte Reikwijdte (tangentiaal)
14 m	10 m
9 m	14 m
6 m	16 m
2,8 m	18 m

IS 345 (afb. 5.8)

IS 345 MX (afb. 5.9)

Montagehoogte Reikwijdte (tangentiaal)
14 m	30 m × 4
10 m	25 m × 4
8 m	20 m × 4
6 m	15 m × 4
4 m	10 m × 4

IS 3180 (afb. 5.10)

Montage-hoogte	20 m lens 8 m lens
	Instelniveau	tangentlaal radiaal Instelniveau	tangentlaal radiaal
1,5 m 8 5 m	2,5 m 4 3 m 2,0 m
	-6 m 2,5 m	-5 m 2,5 m
	-7 m 3,0 m	-6 m 3,0 m
	-8 m 3,0 m	-7 m 3,0 m
	20 12 m	4,5 m 8 9 m 3,5 m
2,0 m 8 5 m	2,5 m 4 4 m 3,0 m
	-6 m 3,0 m	-5 m 3,0 m
	-7 m 3,5 m	-6 m 3,0 m
	-10 m	4,0 m -8 m 3,0 m
	20 20 m	4,5 m 8 8 m 3,5 m
2,5 m 8 6 m	3,0 m 4 5 m 3,0 m
	-8 m 4,0 m	-7 m 3,5 m
	-10 m	5,0 m -8 m 3,5 m
	-13 m	5,0 m -9 m 4,0 m
	20 20 m	4,0 m 8 10 m	8,5 m
3,0 m 8 8 m	4,0 m 4 5 m 3,0 m
	-9 m 4,5 m	-6 m 3,0 m
	-12 m	5,0 m -8 m 4,0 m
	-17 m	4,0 m -10 m	4,5 m
	20 20 m	4,0 m 8 13 m	5,5 m

Opmerking: af fabriek is 20 m ingesteld.

• Sensor- en belastingsmodule in elkaar steken en vastschroeven.
  • Stroomtoevoer inschakelen.
• Functie-instellingen uitvoeren. (→ '6. Werking')
• Designplaat aanbrengen.

6. Werking/bediening

Fabrieksinstellingen

Schemerinstelling: 1000 lux Tijdinstelling: 5 sec.

Schemerinstelling (afb. 6.1)

De gewenste drempelwaarde van de sensor kan traploos worden ingesteld van ca. 2 tot 1000 lux.

Instelknopje betekent schemerstand, ca. 2 lux.

Instelknopje betekent daglichtstand/onafhankelijk van de lichtsterkte

Teach-modus

Bij de gewenste lichtverhoudingen, waarbij de sensor voortaan bij beweging moet inschakelen, moet het instelknopje op worden gezet. Na 10 seconden wordt de zo gemeten waarde van de omgevingslichtsterkte opgeslagen. Tegelijkertijd wordt de last uitgeschakeld.

Verblindingsbeveiliging

Dit product is voorzien van een ingebouwde verblindingsbeveiliging. Hierdoor wordt de sensor bij verblinding door ander licht gedurende 60 seconden overgeschakeld in een lichtonafhankelijke sensoranalyse. (→ '12. Storingen')

Uitschakelmechanisme aanwezigheidsmelders

Wanneer de ingestelde schemerwaarde wordt overschreden, wordt de aangesloten verbruiker uitgeschakeld.

Tijdinstelling (afb. 6.1)

De gewenste brandduur van de aangesloten lamp kan traploos van ca. 5 seconden tot max. 15 minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Impulsfunctie ∩

Met de impulsfunctie wordt de uitgang 2 seconden ingeschakeld (bijv. voor traphuisautomaat). Daarna bevindt zich de sensor 8 seconden in wachttijd.

Opmerking: indien de impulsfunctie met de knop wordt ingesteld, kan de tijdinstelling niet met de afstandsbediening worden uitgevoerd.

Permanente verlichting (afb. 4.1)

Als er een netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Belangrijk: het meerdere malen op de schakelaar drukken moet snel achter elkaar gebeuren (ca. 0,5 - 1 seconde).

Sensormodus

1) Licht inschakelen (indien lamp UIT): schakelaar 1 x UIT en AAN. De sensor blijft gedurende de ingestelde tijd aan.
2) Licht uitschakelen (indien lamp AAN): schakelaar 1 × UIT en AAN. De sensor gaat uit resp. schakelt over op sensormodus.

Permanente verlichting

1) Permanente verlichting inschakelen:
schakelaar 2 × UIT en AAN. De sensor schakelt gedurende 4 uur over op permanente verlichting (rode led achter de lens brandt). Vervolgens schakelt hij automatisch weer over op sensormodus (rode led uit).
2) Permanente verlichting uitschakelen:
schakelaar 1 × UIT en AAN. De sensor gaat uit resp. schakelt over op sensormodus.

Led-functie

-Normaal bedrijf: led blijft uit
- Testmodus: led knippert bij vastgestelde beweging
- Afstandsbediening: led knippert ca. 10 keer per seconde
-Permanent AAN/UIT; led brandt

7. Toebehoren (optioneel)

Gebruikersafstandsbediening RC5 EAN 4007841 592806

Extra functie RC5

-Licht AAN/UIT 4 h
-User-reset
-100 h burn in, 4 h licht AAN ≥ 5 sec. indrukken

Service-afstandsbediening RC8 EAN 4007841 559410

Extra functions RC8

-Tijdinstelling CH1
-Test-/normbedrijf
-Schemerinstelling
-Nachtmodus
-Dagmodus
-Teach-IN
-Reset

Smart Remote EAN 4007841 009151

-Bediening via smartphone of tablet
-Vervangt de afstandsbedieningen RC5 en RC8
-Passende app laden en via Bluetooth verbinden
-Herkennen van de sensor en analyseren van de parameters

Extra functies Smart Remote

-Tijdinstelling: 5 sec - 60 min.
-Schemerinstelling: 2 - 1000 lux

- Initiele toestand; gedrag na het aanleggen van de voedingsspanning licht AAN/UIT

-Burn in
-Sensor

Zie voor gedetailleerde beschrijvingen in de gebruiksaanwijzingen van de betreffende afstandsbediening.

8. Gebruik/onderhoud

De infraroodsensor is geschikt voor het automatisch schakelen van licht. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de functie van de bewegingsmelder beïnvloeden. Bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5 jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wil adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].

1. Technische gegevens

	IS 3180	IS 3360/IS 3360 MX	IS 345 IS 345 MX
Afmetingen (L × B × H)	opbouw rond ∅		126 × 65 mm
	opbouw rechthoekig		95 × 95 × 65 mm
	inbouw rond ∅		124 × 78 mm
	Inbouw rechthoekig		94× 94 × 78 mm
Vermogen Gloei-	halogeenlampen		2000 W
	TL-lampen elekt. voorschakelapp.		1500 W
	TL-lampen, ongecompenseerd		1000 VA
	TL-lampen, seriegecompenseerd		400 VA
	TL-lampen, parallel gecompenseerd		400 VA
	Halogeenlampen, laag voltage		2000 VA
	Led < 2 W		100 W
	2 W < led < 8 W		300 W
	Led > 8 W		600 W
	Capacitieve belasting		176 μF
Netaansluiting 220 - 240 V, 50/60 Hz max. 2,5 mm
Registratichook 1	80° met 90° openingshoek	360° met 180° openingshoek	180° met 45° openingshoek	180° met 45° openingshoek
Reikwijdtes	Basis-instelling 1:max. 8-20 m tangentiaal; temperatuur gestabiliseerd Basis-instelling 2:max. 4-8 m; temperatuur gestabiliseerd + fijninstelling door verschuiven van de lens en afdekplaatjes	IS 3360 max.20 m tangentiaal; temperatuur gestabiliseerd IS 3360 MX max. 18 m; temperatuur gestabiliseerd + fijninstelling door afdekplaatjes	max. 23 × 6 m (tangentiaal), max. 12 × 6 m (radiaal); temperatuur gestabiliseerd + fijninstelling door afdekplaatjes	max. 30 × 4 m (tangentiaal) bij 14 m montage-hoogte; temperatuur gestabiliseerd + fijninstelling door afdekplaatjes
Registrationniveaus	7	11	5	5
Schakezones	448	1416	280	120
Tijdinstelling	5 sec. - 15 min., impulsmodus (ca. 2 sec.)
Schemer-instelling	2-1000 lux + teach-modus
Permanent verlichting	inschakelbaar (4 uur)
Bescherming	opbouw: IP 54 inbouw: IP 20
Temperatuurbereik	- 20 °C tot + 50 °C

1. Storingen

Storing Oorzaak Oplossing
Sensor zonder netspanning	Zekering defect, niet ingeschakeld, kabel onderbrokenKortsluiting	Nieuwe zekering, netschakelaar inschakelen, kabel met spanningzoe-ker controlerenAansluitingen controleren
Sensor schakelt niet in	Bij daglicht, lichtinstelling staat op schemerstandGloeilamp defectNetschakelaar UITZekering defectRegistratiebereik niet gericht ingesteld	Opnieuw instellenGloeilamp verwissolenInschakelenNieuwe zekering, eventueel aansluiting controlerenOpnieuw instellen
Sensor schakelt niet uit	Continue beweging bin- nen het registratiebereikGeschakelde lamp bevindt zich binnen het registratiebereik en schakelt opnieuw door temperatuurveranderingGeschakelde lamp be- vindt zich in 'permanent brandend licht-modus' (led aan)	Bereik controleren en evt. opnieuw instellen resp. afdekkenBereik anders instellen resp. afdekkenPermanent brandend licht deactiveren
Sensor schakelt altijd AAN/UIT	Geschakelde lamp bevindt zich binnen het registratiebereikDieren bewegen zich binnen het registratio- bereik	Bereik anders instellen resp. afdekken, afstand vergrotenBereik veranderen resp. afschermen
Verandering sensorreikwijdtes	Andere omgevings- temperaturen	Registratiebereik door afdekplaatjes nauw-keurig instellen

Storing Oorzaak Oplossing

Sensor schakelt ongewenst in	■ Wind beweegt bomen en struiken binnen het registratiegebied■ Registratie van auto's op straat■ Er valt zonlicht op de lens■ Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen■ Verblindingsbevoliging actief■ Sensor in de buurt van wifi of andere draadloze bronnen	■ Bereik veranderen■ Bereik veranderen■ Sensor afschermen of bereik veranderen■ Bereik veranderen of montageplaats verleggen■ Manueel schakelen met toets/schakelaar■ Geen beweging binnen de ingestelde nalooptijd + 60 sec. (verblindingsbescherming)■ Minimaal 2 m van de draadloze bron af installeren
Led knippert 1 × per 15 sec.	■ Te grote last aangesloten	■ Last verkleinen of zekeren
