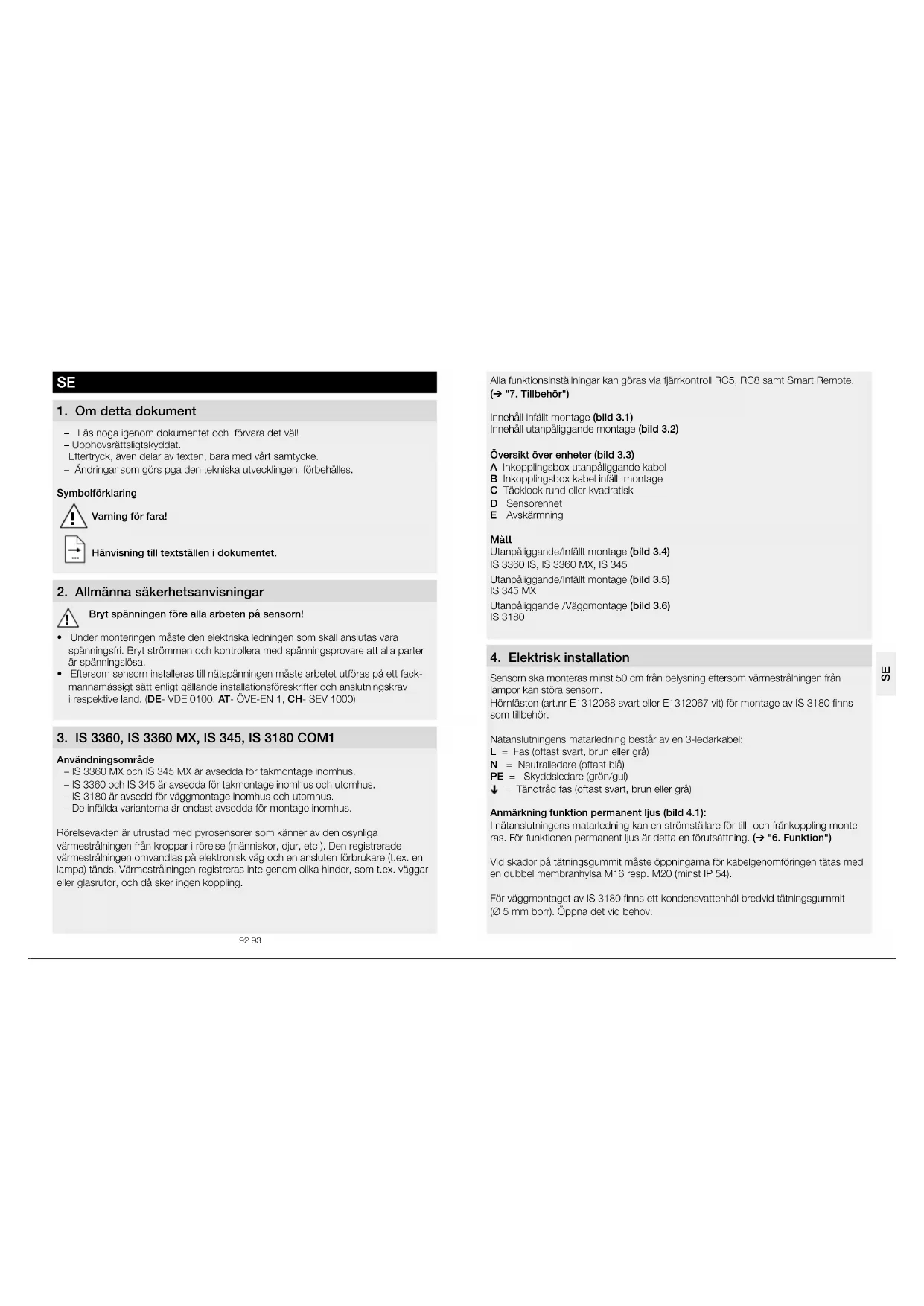

BRUKSANVISNING IS 3180 COM1 STEINEL

• Läs noga igenom dokumentet och förvara det väll
• Upphovsrättsligtskyddat.
  Eftertryck, även delar av texten, bara med värt samtycke.
• Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för faral!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på sensorn!

• Under monteringen måste den elektriska ledningen som skall anslutas vara spänningsfri. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorn installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (DE- VDE 0100, AT- ÖVE-EN 1, CH- SEV 1000)

3. IS 3360, IS 3360 MX, IS 345, IS 3180 COM1

Användningsområde

• IS 3360 MX och IS 345 MX är avsedda för takmontage inomhus.
  – IS 3360 och IS 345 är avsedda för takmontage inornhus och utornhus.
• IS 3180 är avsedd för väggmontage inomhus och utomhus.
• De infällda varianterna är endast avsedda för montage inomhus.

Rörelsevakten är utrustad med pyrosensorer som känner av den osynliga värmestrålningen från kroppar i rörelse (människor, djur, etc.). Den registrerade värmestrålningen omvanclas på elektronisk väg och en ansluten förbrukare (t.ex. en lampa) tänds. Värmestrålningen registreras inte genom olika hinder, som t.ex. väggar eller glasrutor, och då sker ingen koppling.

Alla funktionsinställningar kan göras via fjärrkontroll RC5, RC8 samt Smart Remote. (→ "7. Tillbehör")

Innehåll infällt montage (bild 3.1)

Innehåll utanpåliggande montage (bild 3.2)

Översikt över enheter (bild 3.3)

A Inkopplingsbox utanpåliggande kabel
B Inkopplingsbox kabel infällt montage
C Täcklock rund eller kvadratisk
D Sensorenhet
E Avskärmning

Mått

Utanpåliggande/Infällt montage (bild 3.4)

IS 3360 IS, IS 3360 MX, IS 345

Utanpåliggande Väggmontage (bild 3.6)

IS 3180

4. Elektrisk installation

Sensorn ska monteras minst 50 cm från belysning eftersom värmestrålningen från lampor kan störa sensorn.

Hömfästen (art.nr E1312068 svart eller E1312067 vit) för montage av IS 3180 finns som tillbehör.

Nätanslutningens matarledning består av en 3-ledarkabel:

PE = Skyddsledare (grön/gul)

↓ = Tändtråd fas (oftast svart, brun eller grå)

Anmärkning funktion permanent ljus (bild 4.1):

I nätanslutningens matarledning kan en strömställare för till- och frånkoppling monteras. För funktionen permanent ljus är detta en förutsättning. (→ "6. Funktion")

Vid skador på tätningsgummit måste öppningarna för kabelgenomföringen tätas med en dubbel membranhylsa M16 resp. M20 (minst IP 54).

För väggmontaget av IS 3180 finns ett kondensvattenhål bredvid tätningsgummit (Ø 5 mm borr). Öppna det vid behov.

Anslutningsexempel (bild 4.2)

① Armatur med nolledaren ansluten via sensorn

② Armatur med nolledaren direkt ansluten

③ Anslutning via kronströmställare manuell och automatisk drift

④ Anslutning via trappströmställare för permanent ljus resp. automatisk drift

Läge I: Automatisk drift

Läge II: Manuell drift, permanent belysning

Obs! Fränkoppling av anläggningen är inte möjlig, du kan bara välja mellan läge I och läge II.

a) Belastning, extern, max belastning (se tekniska data).
b) Inkopplingsplint
c) Förkopplad strömställare
d) Förkopplad kronströmställare, manuell drift/automatik
e) Förkopplad trappströmställare, fast sken/automatik

Observera att sensors maximala anslutningseffekt inte får överskridas. Dessutom måste alla enheter anslutas till samma fas. Upp till 10 sensorer kan parallellkopplas.

Anmärkning: Kabellängden mellan två sensorer får vara max. 50 m.

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montagesteg utanpåliggande kabel (bild 5.2)

IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay

Montagesteg kabel infällt montage (väggmontage) IS 3180 (bild 5.3)

• Bryt spänningen!
• Skilj sensorenheten från täcklock.
• Skilj sensorenheten från inkopplingsboxen.
• Anslut nätspänningen.
  – Utanpåliggande kabel (bild 5.4)
• Kabel infällt montage (bild 5.5)
• Sätt i fästskruvarna och montera inkopplingsboxen.

Begränsning av räckvidd

Bevakningsområdet kan ställas in optimalt, och efter behov.

-Genom justering av linsen. (bild 5.8/5.10)

- Genom att använda medföljande avskärmning. (bild 5.11)

Anmärkning: Avskärmningen monteras under linsen och därför måste sensorenheten lossas vid montage av avskärmning.

• För inställning av önskad räckvidd ska skruvama lossas eller tas bort helt.
• Skjut linsen till önskat område.
• Det bifogade avskärmningen är till för att täcka över önskat antal linssegment resp. för att individuellt förkorta räckvidden.
  • Fixera därefter linsen med skruvarna.

Bevakningsområde/Räckvidd

IS 3360 (bild 5.6)

IS 3360 MX (bild 5.7)

Montagehöjd Räckvldd (tangential)
14 m 10 m
9 m 14 m
6 m 16 m
2,8 m	18 m

IS 345 (bild 5.8)

IS 345 MX (bild 5.9)

Montagehöjd Räckvidd (tangential)
14 m 30 m × 4
10 m 25 m × 4
8 m 20 m × 4
6 m 15 m × 4
4 m 10 m × 4

IS 3180 (bild 5.10)

Montage-höjd	20 m lins 8 m lins
	Inställnings-nivå	tangentiell radial Inställnings-nivå		tangentiell radial
1,5 m 8 5 m	2,5 m 4 3 m 2,0 m
	-6 m 2,6 m	-5 m 2,5 m
	-7 m 3,0 m	-6 m 3,0 m
	-8 m 3,0 m	-7 m 3,0 m
	20 12 m 4,5 m	8 9 m 3,6 m
2,0 m 8 5 m	2,5 m 4 4 m 3,0 m
	-6 m 3,0 m	-5 m 3,0 m
	-7 m 3,5 m	-6 m 3,0 m
	-10 m 4,0 m	-8 m 3,0 m
	20 20 m 4,5 m	8 8 m 3,5 m
2,5 m 8 6 m	3,0 m 4 5 m 3,0 m
	-8 m 4,0 m	-7 m 3,5 m
	-10 m 5,0 m	-8 m 3,5 m
	-13 m 5,0 m	-9 m 4,0 m
	20 20 m 4,0 m	8 10 m 3,5 m
3,0 m 8 8 m	4,0 m 4 5 m 3,0 m
	-9 m 4,5 m	-6 m 3,0 m
	-12 m 5,0 m	-8 m 4,0 m
	-17 m 4,0 m	-10 m 4,5 m
	20 20 m 4,0 m	8 13 m 5,5 m

Anmärkning: Fabriksinställning 20 m.

• Skruva ihop sensorn och inkopplingsboxen.
• Slå till spänningen.
• Utför funktionsinställningarna. (→ "6. Funktion")
• Sätt på täcklocket.

Fabriksinställningar

Skymningsinställning: 1000 lux

Efterlystid: 5 sek

Skymningsinställning (bild 6.1)

Sensorns önskade skymningsnivå kan steglöst ställas in från ca 2-1000 lux.

Ställskruven på © betyder skymningsdrift ca 2 lux.

Ställskruven på betyder dagsljusdrift/oberoende av omgivningsljuset dvs skymningsreläet är fränkopplat.

Inläsnings

Ställ ställskruven på ✉ så registreras omgivningens ljusnivå och sensorn aktiveras först när omgivningens ljusvärde understiger det inlästa ljusvärdet. Efter 10 sekunder är värdet sparat. Vid inläsning av ljusvärde så stängs anslutna lampor av.

Bländskydd

Sensom är utrustad med ett integrerat bländskydd som skyddar sensorn mot stömingar från andra ljuskällor. Bländskyddet är aktiverat i 60 sek efter påverkan från andra ljuskällor, under denna tid är sensorn alltid aktiv oberoende av omgivande ljus.

Om eller när omgivande ljus överskrider det inställda skymningsvärdet, släcks anslutna armaturer även om sensom samtidigt detekterar rörelser.

Efterlystid (bild 6.1)

Den önskade efterlystiden kan ställas in steglöst mellan ca 5 sek. upp till maximalt 15 min. (Vid leverans är efterlystiden inställd på den kortaste tiden). Vid varje detekterad rörelse så startar tiden om på nytt.

Impulsfunktion

Sensom har också en impulsfunktion vilket innebär att den kan fungera mot t.ex trappautomater. I läge för impulsfunktion är utgången sluten i 2 sek därefter vilande i 8 sek, detekterar sensorn fortfarande rörelse så sluter reläet på nytt i 2 sek osv.

Anmärkning: När impulsfunktionen är vald med vredet på sensorn, kan efterlystiden inte ställas in med fjärkontrollen.

Om en strömbrytare monteras i nätanslutningens matarledning, finns möjligheten till följande funktioner förutom att bara tända och släcka:

Viktigt: Strömbrytaren bör aktiveras flera gånger i snabb följd (ung. 0,5-1 sek).

Vi rekommenderar att man använder en återfjädrande strömställare (tryckknapp)

Sensordrift

1) Tända ljuset (om armaturen FRÅN): brytare 1 × FRÅN och TILL. Sensorn förblir aktiverad under inställd tid.

2) Släcka ljuset (om armaturen TILL): brytare 1 × FRÅN och TILL. Sensorn avaktiveras resp. går över i sensordrift.

Permanentljus

1) Tillkoppla permanent ljus: brytare 2 x FRÅN och TILL. Sensorn ställs på permanent ljus i 4 timmar (röd LED lyser bakom linsen). Därefter återgår sensorn automatiskt till sensordrift igen (röd LED Från)

2) Frånkoppla permanent ljus:

brytare 1 × FRÅN och TILL. Sensorn avaktiveras resp. går över i sensordrift.

-Normaldrift: LED uteblir
-Testdrift: LED lyser vid detekterad rörelse
-Fjärrkontroll: LED blinkar ca 10 gånger per sekund
-Permanent TILL/FRÄN: LED lyser

Användarfjärrkontroll RC5 art nr: E13 005 52

Extra funktion RC5

-Ljuset TÄNDS/SLÄCKS 4 h
-User-Reset
-100 h burn in, 4 h ljus TILL ≥ tryck i 5 sekunder

Servicefjärrkontroll RC8 art nr: E13 000 89

-Efterlystid CH1
-Testläge / Nomalläge
-Skymningsinställning
-Nattdrift
-Dagsljustdrift
-Inläsning ljusvärde
-Reset

Smart Remote art nr: E13 602 56

-Styrning via smartphone eller surfplatta
-Ersätter fjärrkontrollema RC5 och RC8
-Ladda ner den passande appen och anslut via Bluetooth
-Identifiera sensorn och läsa in inställda funktioner

Extra funktioner Smart Remote

-Efterlystid: 5 sek - 60 min
-Skymningsinställning: 2 - 1000 lux

- Initialtillständ; beteende efter inkoppling av matarspänningen ljus TILL/FRÁN

-Burn in
-Sensor

Detaljerade beskrivningar i bruksanvisningen för respektive fjärrkontroll.

8. Drift/Skötsel

Infraröd-sensom lämpar sig för automatisk koppling av ljus. Den är inte avsedd för professionella tjuvlam, eftersom den inte uppfyller de krav som ställs mot åverkan och sabotage. Väderleksinflytanden kan påverka rörelsevaktens funktion. Kraftiga vindbyar, snöfall, regn- och hagelskurar kan orsaka felutlösning, eftersom de plötsliga temperaturskillnadema inte kan skiljas från normala värmekållor. Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel).

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssopomal

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varkon förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti- friston, ger vi 5 års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister.

Reklamation

Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036 - 550 33 00.

5ÅRS TILLVERKAR GARANTI

1. Tekniska data

	IS 3180	IS 3360/IS 3360 MX	IS 345 IS 345 MX
Mätt(L × B × H)	Utanpåliggande montage, runt ∅	126 × 65 mm
	Utanpåliggande montage, kvadratisk	95 × 95 × 65 mm
	Infällt montage, runt ∅	124 × 78 mm
	Infällt montage, kvadratiskt	94 × 94 × 78 mm
Effekt Glöd-/ halogenlamplast		2000 W
Lysrör elektroniskt förkopplingsdon		1500 W
Lysrör okompenserade		1000 VA
Lysrör seriekompenserade		400 VA
Lysrör parallellkompenserade		400 VA
Lågvolt halogenlampor		2000 VA
LED < 2 W		100 W
2 W < LED < 8 W		300 W
LED > 8 W		600 W
Kapacitiv belastning		176 μF
Spänning 220 - 2	40 V, 50/60 Hz max. 2,5 mm
Bevakningsvinkel	180° med 90° öppningsvinkel	360° med 180° öppningsvinkel	180° med 45° öppningsvinkel	180° med 45° öppningsvinkel
Räckvidd Grund-	Inställning 1:max. 8-20 m tangentiell;temperatur-stabiliseradGrund-inställning 2:max. 4-8 m;temperatur-stabiliserad+ finjustering genom vridning av linsen och täckramarna	IS 3360 max. 20 m tangentiell;temperatur-stabiliseradIS 3360 MXmax. 18 m;temperatur-stabiliserad+ finjustering med täckramarna	max. 23 × 6 m (tangentiell),max. 12 × 6 m (radial);temperatur-stabiliserad+ finjustering med täckramarna	max. 30 × 4 m (tangential) vid 14 m montage-höjd;temperatur-stabiliserad+ finjustering med täckramarna
Bevaknings-nivåer	7 11	5 5
Bevakningszoner	448	1416	280	120
Efterlystid	5 sek - 15 min + impulsläge (ca 2 sek)
Skymnings-inställning	2-1000 lux + teach-läge
Permanent ljus kopplingsbar (4 h)
Skyddsklass	Utanpåliggande montage: IP54 Infällt montage: IP20
Temperatur-område	- 20 °C till + 50 °C

1. Driftstörningar

Störning Orsak Åtgård
Sensor utan spänning	Säkring defekt, inte på-kopplad, strömförsörj-ning avbrutenKortslutning	Byt säkring, slå till spänningen, testa med spänningsprovareKontrollera anslut-ningama
Sensom tänder inte ljuset	Vid dagsljusdrift, skymningsinställningen står på nattdriftLjuskälla defektNätbrytare FRÅNSäkring defektBevakningsområdet felinställt	Justera inställningenByt ut ljuskällanSlå tillByt säkring, kontrollera ev. anslutningenJustera inställningen
Sensom släcker inte ljuset	Ständig rörelse i bevak-ningsområdetDen anslutna armaturen befinner sig i bevakningsområdet och tänds igen pga. en temperaturförändringDen anslutna armaturen befinner sig i driften för permanent ljus (LED tänd)	Kontrollera området och ställ in på nytt vid behov eller använd avskärmningarÄndra området eller använd avskärmningarAvaktivera driften för permanent ljus
Sensom tänder/släcker ljuset ständigt	Den anslutna armaturen befinner sig inom bevak-ningsområdetDjur rör sig inom bevak-ningsområdet	Ändra området eller använd avskärmingar, förstora avståndetÄndra området, resp. använd avskärm- ningar
Ändring av sensoms räckvidd	Ändra omgivnings-temperaturer	Ställ in bevaknings-området exakt med täckskydd

Störning Orsak Åtgärd

Sensorn tänder ljuset cõnskat	Träd och buskar rör sig i vinden inom bevakningsområdetPåverkan från bilar på gatanSoiljus på linsenPlötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktar, öppna försterBländskydd aktivtSensor i närheten av WLAN eller en annan radiokälla	Andra bevakningsområdetAndra bevakningsområdetMontera sensom på ett skyddat ställe eller ändra områdetAndra bevakningsområde eller flytta sensornManuell koppling med knapp/brytareIngen rörelse inom den inställda efterlystiden + 60 sek (bländskydd)Installeras minst 2 m från radiokällan
LED-lampa under linsen blinkar 1 × per 15 sek	För stor last ansluten	Minska lasten eller använd kontaktor
