ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX075751DB PowerPlus

5.1 Χώρος εργασίας 4

5.2 Ηλεκτρική ασφάλεια 4

5.3 Ατομική ασφάλεια 5

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων 5

8.1 Συναρμολόγηση του πριονιού (Εικ. 1 - 6) 8

9 ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ..................................................................... 8

9.1 Ρύθμιση ακριβείας του στοπ για φαλτσοκοπή 45 ° (Εικ. 1, 3, 5, 15) 8

9.2 Ρύθμιση ακριβείας του στοπ για εγκάρσια κοπή 90° (Εικ. 3, 5, 14) 9

9.3 Πραγματοποίηση ευθείας κοπής στις 90° (κλίση κεφαλής μηχανής στις 0° και

του περιστρεφόμενου στις 0°) (Εικ. 1, 2, 6, 7) 9

9.4 Πραγματοποίηση ευθείας κοπής στις 90° (κλίση κεφαλής μηχανής στις 0° και

του περιστρεφόμενου μεταξύ 0° - 45°) (Εικ. 1, 6, 7) 10

9.5 Λοξοτομή 0°- 45° (περιστρεφόμενος δίσκος στους 0°) (Εικ. 1, 2, 6, 8) 10

9.6 Λοξή κοπή σε 0° - 45° και φαλτσοκοπή σε 0° - 45° (κεφαλή μηχανήματος σε 0° -

45° και περιστρεφόμενος δίσκος σε 0° - 45°) (Εικ. 1, 2, 6, 9) 11

9.7 Περιορισμός του βάθους κοπής (Εικ. 3) 11

9.8 Σάκος σκόνης (Εικ. 2) 11

9.9 Αλλαγή της πριονολάμας (Εικ. 10,11,12 και 13) 11

10.2 Καλώδιο τροφοδοσίας 12

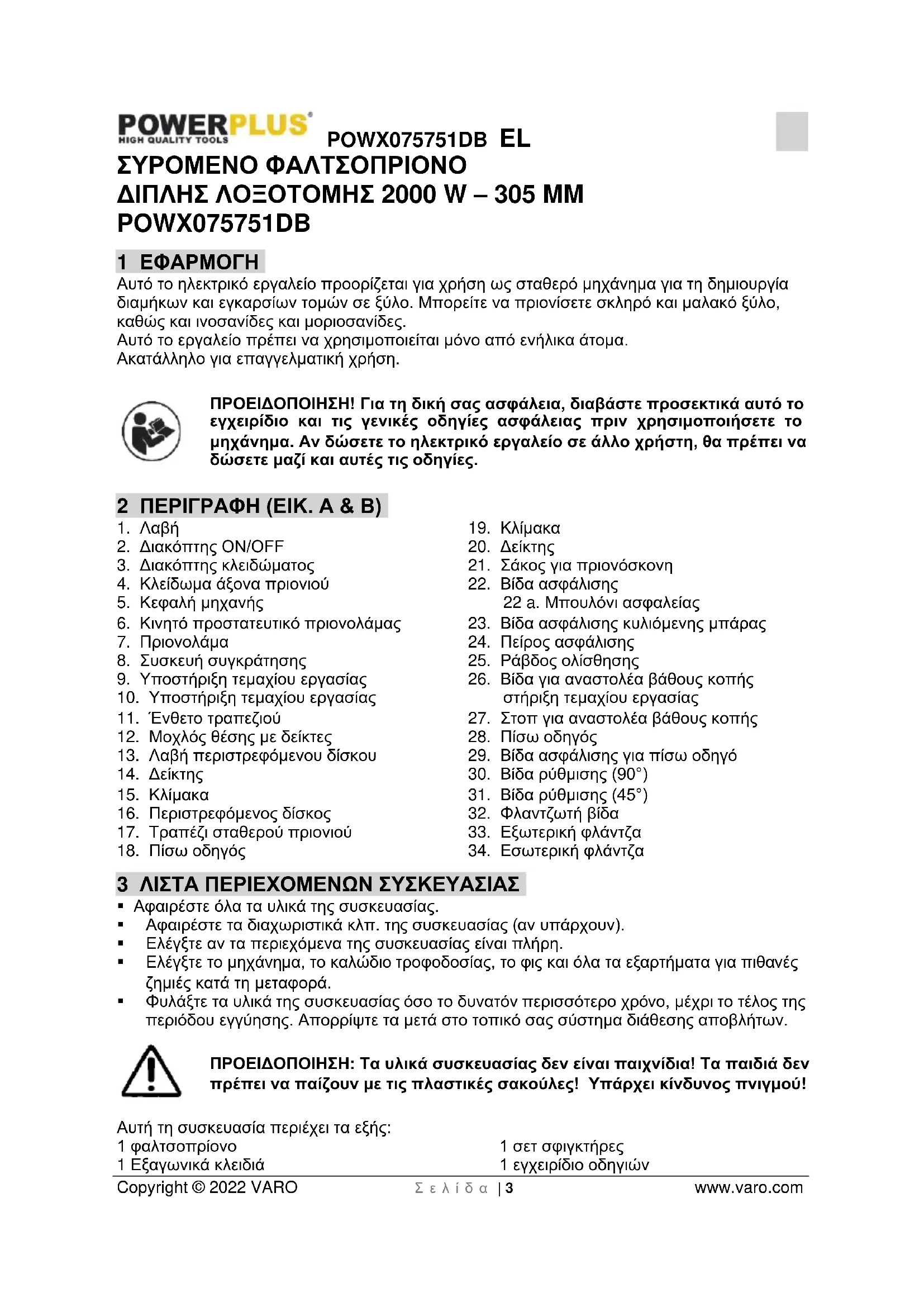

Copyright © 2022 VARO Σ ε λ ί δ α | 3 www.varo.com ΣΥΡΟΜΕΝΟ ΦΑΛΤΣΟΠΡΙΟΝΟ ΔΙΠΛΗΣ ΛΟΞΟΤΟΜΗΣ 2000 W – 305 MM POWX075751DB 1 ΕΦΑΡΜΟΓΗ Αυτό το ηλεκτρικό εργαλείο προορίζεται για χρήση ως σταθερό μηχάνημα για τη δημιουργία διαμήκων και εγκαρσίων τομών σε ξύλο. Μπορείτε να πριονίσετε σκληρό και μαλακό ξύλο, καθώς και ινοσανίδες και μοριοσανίδες. Αυτό το εργαλείο πρέπει να χρησιμοποιείται μόνο από ενήλικα άτομα. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A & B)

3. Διακόπτης κλειδώματος

4. Κλείδωμα άξονα πριονιού

6. Κινητό προστατευτικό πριονολάμας

8. Συσκευή συγκράτησης

9. Υποστήριξη τεμαχίου εργασίας

10. Υποστήριξη τεμαχίου εργασίας

11. Ένθετο τραπεζιού

12. Μοχλός θέσης με δείκτες

13. Λαβή περιστρεφόμενου δίσκου

16. Περιστρεφόμενος δίσκος

17. Τραπέζι σταθερού πριονιού

21. Σάκος για πριονόσκονη

22 a. Μπουλόνι ασφαλείας

23. Βίδα ασφάλισης κυλιόμενης μπάρας

24. Πείρος ασφάλισης

25. Ράβδος ολίσθησης

26. Βίδα για αναστολέα βάθους κοπής

στήριξη τεμαχίου εργασίας

27. Στοπ για αναστολέα βάθους κοπής

29. Βίδα ασφάλισης για πίσω οδηγό

30. Βίδα ρύθμισης (90°)

31. Βίδα ρύθμισης (45°)

33. Εξωτερική φλάντζα

34. Εσωτερική φλάντζα

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε όλα τα υλικά της συσκευασίας.

• Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).

• Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.

• Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.

• Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού! Αυτή τη συσκευασία περιέχει τα εξής: 1 φαλτσοπρίονο 1 Εξαγωνικά κλειδιά 1 σετ σφιγκτήρες 1 εγχειρίδιο οδηγιώνPOWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 4 www.varo.com 2 ράβδος πλευρικής στήριξης 1 σάκος σκόνης 1 Πριονολάμα: Ø 305 x 30 x 2,8mm (40T) Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:

Σημαίνει κίνδυνο τραυματισμού ή ζημιά στο εργαλείο.

Φοράτε προστατευτικά γυαλιά.

Διαβάστε το εγχειρίδιο πριν τη

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.

• Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 5 www.varo.com

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

• Φυλάσσετε το ηλεκτρικό εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 6 www.varo.com

• Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Φοράτε πάντα προστατευτικά γυαλιά.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα σε μέρος όπου υπάρχουν εύφλεκτα υγρά ή αέρια.

• Μη χρησιμοποιήσετε ΠΟΤΕ το μηχάνημα με δίσκο κοπής (αντί για πριονόλαμα).

• Πριν από κάθε χρήση, ελέγχετε την πριονόλαμα για μικρά ραγίσματα ή ζημιά. Αντικαθιστάτε αμέσως μια ραγισμένη ή κατεστραμμένη πριονόλαμα.

• Χρησιμοποιείτε μόνο πριονόλαμες που συνιστά ο κατασκευαστής και πληρούν το πρότυπο EN847-1.

• Χρησιμοποιείτε πάντα τα εξαρτήματα που συνιστώνται σε αυτό το εγχειρίδιο.

• Επιλέγετε τη σωστή πριονόλαμα για το υλικό που θέλετε να πριονίσετε.

• Για να μειώσετε τον θόρυβο που κάνει το μηχάνημα, βεβαιώνεστε πάντα ότι η λεπίδα είναι κοφτερή και καθαρή.

• Χρησιμοποιείτε μόνο σωστά ακονισμένες πριονόλαμες. Μην υπερβαίνετε ποτέ τη μέγιστη ταχύτητα που αναγράφεται πάνω στην πριονόλαμα.

• Πριν τοποθετήσετε μια πριονόλαμα, καθαρίστε τον άξονα, τις φλάντζες (ειδικά τις επιφάνειες συναρμολόγησης) και το εξαγωνικό παξιμάδι. Η εσφαλμένη συναρμολόγηση μπορεί να οδηγήσει σε κραδασμούς/χτυπήματα ή ολίσθηση της πριονόλαμας.

• Αποφεύγετε να έρχεται σε επαφή το πριόνι με μέταλλα, όπως καρφιά και βίδες. Ψάξτε και αφαιρέστε όλα τα καρφιά, τις βίδες και άλλα ξένα σώματα από το υλικό εργασίας, πριν ξεκινήσετε την εργασία.

• Αφαιρείτε τα μηχανικά κλειδιά, αποκομμένα κομμάτια και άλλα αντικείμενα από το τραπέζι του πριονιού, πριν ανοίξετε τον διακόπτη λειτουργίας.

• Μη φοράτε ΠΟΤΕ γάντια κατά την εργασία. Η χρήση γαντιών συνιστάται μόνο κατά την αντικατάσταση εργαλείων κοπής.

• Φροντίζετε να έχετε τα χέρια σας πάντα αρκετά μακριά από τη γραμμή κοπής της πριονόλαμας.

• ΠΟΤΕ μη στέκεστε και μην αφήνετε κανένα άτομο να στέκεται στη γραμμή κοπής της πριονόλαμας.

• Αφήνετε το πριόνι να λειτουργήσει για λίγο πριν εισχωρήσει στο υλικό εργασίας. Έχετε την προσοχή σας μήπως ακούσετε κραδασμούς ή χτυπήματα της πριονόλαμας, που μπορεί να σημαίνουν εσφαλμένη συναρμολόγηση ή αστάθεια της λεπίδας.

• Το μηχάνημα δεν πρέπει να χρησιμοποιηθεί για τη δημιουργία αυλακώσεων ή εσοχών.

• Αντικαταστήστε την πλάκα υποδοχής του τραπεζιού αν φθαρεί.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 7 www.varo.com

• Μην κάνετε ΠΟΤΕ ρυθμίσεις στο μηχάνημα όταν είναι σε λειτουργία. Βγάζετε το φις από την πρίζα πριν κάνετε οποιαδήποτε ρύθμιση.

• Αν χρειάζεται, χρησιμοποιείτε ένα τεμάχιο ώθησης. ΠΡΕΠΕΙ να χρησιμοποιείτε ένα τεμάχιο ώθησης όταν εκτελείτε διαμήκες πριόνισμα μικρών υλικών εργασίας, έτσι ώστε τα χέρια και τα δάχτυλά σας να είναι αρκετά μακριά από την πριονόλαμα.

• Αποθηκεύετε πάντα το τεμάχιο ώθησης, όταν δεν το χρησιμοποιείτε.

• Δώστε ιδιαίτερη προσοχή στις οδηγίες που βοηθούν στη μείωση του κινδύνου "ΚΛΩΤΣΗΜΑΤΟΣ". Το "ΚΛΩΤΣΗΜΑ" (ανάκρουση) είναι μια ξαφνική αντίδραση μιας πριονόλαμας που έχει φρακάρει, λυγίσει ή δεν είναι σωστά ευθυγραμμισμένη. Το "ΚΛΩΤΣΗΜΑ" προκαλεί εκτίναξη του υλικού εργασίας προς την κατεύθυνση του χειριστή. Το "ΚΛΩΤΣΗΜΑ" μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Μπορείτε να αποφύγετε το "ΚΛΩΤΣΗΜΑ" διατηρώντας την πριονόλαμά σας κοφτερή, κρατώντας τον οδηγό σχισίματος παράλληλα στην πριονόλαμα, διατηρώντας το μαχαίρι σχισίματος και το προστατευτικό του πριονιού σε καλή κατάσταση και τοποθετώντας τα στη σωστή θέση, συγκρατώντας καλά το υλικό εργασίας μέχρι να ωθηθεί πέρα ως πέρα στην πριονόλαμα και με το να μην πριονίζετε κυρτωμένα ή στραβά κομμάτια ξύλου ή κομμάτια που δεν έχουν ίσιες άκρες ώστε να μπορεί να μετακινείται ο οδηγός σχισίματος σε διαμήκη κατεύθυνση.

• Μην κάνετε πριόνισμα χρησιμοποιώντας μόνο τα χέρια για να στηρίξετε ή να οδηγήσετε το υλικό εργασίας, Χρησιμοποιείτε τον οδηγό σχισίματος ή τον οδηγό φαλτσογωνιάς.

• Μη γέρνετε ΠΟΤΕ πάνω από ή γύρω από την πριονόλαμα. Μην πιάνετε ΠΟΤΕ το υλικό εργασίας πριν σταματήσει τελείως η κίνηση της πριονόλαμας.

• Αποφεύγετε την ξαφνική ή πάρα πολύ γρήγορη προώθηση του υλικού εργασίας. Τα τεμάχια εργασίας από σκληρό υλικό θα πρέπει να προωθούνται όσο το δυνατόν πιο αργά. Μη διπλώνετε ή στρέφετε ποτέ το υλικό εργασίας όταν το προωθείτε στο πριόνι. Αν η πριονόλαμα μπλοκάρει ή σταματήσει να γυρίζει καθώς το υλικό προωθείται, διακόψτε αμέσως τη λειτουργία του μηχανήματος. Βγάλτε το φις από την πρίζα. Αφαιρέστε το αντικείμενο που μπλοκάρει το πριόνι.

• Μη προσπαθείτε ΠΟΤΕ να αφαιρέσετε πριονισμένα ροκανίδια, και μην αγγίζετε ποτέ το προστατευτικό του πριονιού όσο γυρίζει η πριονόλαμα.

• Αφαιρείτε όλους τους ρόζους από το υλικό εργασίας, ΠΡΙΝ αρχίσετε να πριονίζετε.

• Μην κάνετε κακή χρήση του καλωδίου. Μην τραβάτε ποτέ το καλώδιο για να βγάλετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από ζέστη, λάδια, νερό και αιχμηρές

• Ορισμένα είδη πριονιδιού που δημιουργείται κατά την εργασία με το πριόνι μπορεί να περιέχουν χημικά, τα οποία μπορούν να προκαλέσουν καρκίνο, γενετικές ανωμαλίες ή άλλες γενετικές βλάβες. Παραδείγματα αυτών των ουσιών:

• Μόλυβδος που προέρχεται από μπογιές που περιέχουν μόλυβδο

• Αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

• Ο κίνδυνος για την υγεία σας από την έκθεση σε τέτοιες ουσίες εξαρτάται από το πόσο συχνά εργάζεστε με αυτό το είδος υλικών εργασίας.

• Μέτρα για τη μείωση της έκθεσης σε τέτοιες χημικές ουσίες: Εργάζεστε πάντα σε καλά αεριζόμενο χώρο και με εγκεκριμένο εξοπλισμό ασφαλείας, όπως μάσκες σκόνης που έχουν σχεδιαστεί ειδικά για να φιλτράρουν μικροσκοπικά σωματίδια.

• Για εργασίες πριονίσματος, συνδέετε το μηχάνημα σε ένα σύστημα αναρρόφησης σκόνης.

• Το προστατευτικό μπορεί να σηκωθεί κατά την τοποθέτηση του υλικού εργασίας, ή για ευκολότερη πρόσβαση στη διάρκεια εργασιών συντήρησης. Φροντίζετε να κατεβάζετε πάλι το προστατευτικό του πριονιού και να το τοποθετείτε επίπεδα πάνω στο τραπέζι πριονίσματος, πριν συνδέσετε το εργαλείο σας στο ρεύμα.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 8 www.varo.com 7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΛΕΙΖΕΡ Προσοχή! Οι ακτίνες λέιζερ δυνητικά προκαλούν σοβαρή βλάβη στα μάτια. Μην κοιτάτε την ακτίνα λέιζερ απευθείας.

• Κατά την χρήση, μη στρέφετε την ακτίνα λέιζερ προς άλλα άτομα, άμεσα ή έμμεσα μέσω αντανακλαστικών επιφανειών.

• Αυτό το λέιζερ είναι σύμφωνο με την Κλάση 2, σύμφωνα με το σχετικό πρότυπο. Η μονάδα δεν περιλαμβάνει εξαρτήματα σέρβις. Μην ανοίγετε το περίβλημα για κανένα λόγο. Εάν το εργαλείο έχει καταστραφεί, επισκευάστε το σε εξουσιοδοτημένο αντιπρόσωπο επισκευής.

• Τα γυαλιά λέιζερ δεν είναι προστατευτικά γυαλιά κατά της ακτινοβολίας λέιζερ. 8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ Βγάλτε το φις από την πρίζα πριν προχωρήσετε σε εργασίες ρύθμισης ή συντήρησης. Μη χρησιμοποιήσετε αυτό το φαλτσοπρίονο προτού συναρμολογηθεί πλήρως και έχει προετοιμαστεί σωστά για χρήση σύμφωνα με τις οδηγίες σε αυτό το εγχειρίδιο.

8.1 Συναρμολόγηση του πριονιού (Εικ. 1 - 6)

• Για να ρυθμίσετε τον περιστρεφόμενο δίσκο (16), τραβήξτε τον μοχλό κάτω θέσης (12) προς τα πάνω με τον δείκτη σας.

• Περιστρέψτε τον περιστρεφόμενο δίσκο (16) και τον δείκτη (14) στην επιθυμητή γωνία πάνω στην κλίμακα (15) και ασφαλίστε στη θέση τους στρέφοντας τη λαβή δεξιόστροφα (13).

• Πιέζοντας ελαφρά προς τα κάτω την κεφαλή του μηχανήματος (5) και τραβώντας ταυτόχρονα τον πείρο ασφάλισης (24 - Εικ. 3) από το στήριγμα του μοτέρ, απελευθερώνετε το πριόνι από τη χαμηλότερη θέση.

• Είναι δυνατή η στερέωση της συσκευής συγκράτησης (8) προς τα αριστερά ή προς τα δεξιά στον στατικό πάγκο πριονιού (17).

• Συνδέστε τα στηρίγματα του τεμαχίου εργασίας (9) στο τραπέζι σταθερού πριονιού (17) όπως φαίνεται στις εικόνες 6a, b και c και σπρώξτε μέχρι τέλους. Ασφαλίστε τους άξονες με τα ελατήρια συγκράτησης για να αποτρέψετε την ολίσθησή τους κατά λάθος. Στη συνέχεια, στερεώστε στην επιθυμητή θέση με τις βίδες (10 - Εικ. 6b).

• Είναι δυνατή η κλίση της κεφαλής του μηχανήματος (5) το πολύ κατά 45 ° προς τα αριστερά χαλαρώνοντας τον μοχλό ασφάλισης (22), για να γείρετε την κεφαλή του μηχανήματος (5) προς τα δεξιά προς το πολύ 45°. Πρέπει επίσης να χαλαρώσει το μπουλόνι ασφαλείας (22a). 9 ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ

9.1 Ρύθμιση ακριβείας του στοπ για φαλτσοκοπή 45 ° (Εικ. 1, 3, 5, 15)

Παρατήρηση: Απαιτεί μετρητή γωνίας (δεν περιλαμβάνεται).

• Χαμηλώστε την κεφαλή του μηχανήματος (5) και ασφαλίστε με τον πείρο ασφάλισης (24).

• Στερεώστε τον περιστρεφόμενο δίσκο (16) στη θέση 0°.

• Χαλαρώστε τον μοχλό ασφάλισης (22) και χρησιμοποιήστε τη λαβή (1) για να γείρετε την κεφαλή του μηχανήματος (5) 45° προς τα αριστερά.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 9 www.varo.com

• Τοποθετήστε τον μετρητή γωνίας (b) μεταξύ της πριονολάμας (7) και του περιστρεφόμενου δίσκου (16).

• Χαλαρώστε το κόντρα παξιμάδι (c). Ρυθμίστε τη βίδα ρύθμισης (31) έως ότου η γωνία μεταξύ της πριονολάμας (7) και του περιστρεφόμενου δίσκου (16) να είναι ακριβώς 45°.

• Σφίξτε ξανά το κόντρα παξιμάδι (d) για να ασφαλίσετε αυτήν τη ρύθμιση.

9.2 Ρύθμιση ακριβείας του στοπ για εγκάρσια κοπή 90° (Εικ. 3, 5, 14)

Παρατήρηση: Απαιτεί μετρητή γωνίας (δεν περιλαμβάνεται).

• Χαμηλώστε την κεφαλή του μηχανήματος (5) και ασφαλίστε με τον πείρο ασφάλισης (24).

• Χαλαρώστε τον μοχλό ασφάλισης (22).

• Τοποθετήστε τον μετρητή γωνίας (a) μεταξύ της πριονολάμας (7) και του περιστρεφόμενου δίσκου (16).

• Χαλαρώστε το κόντρα παξιμάδι (d). Ρυθμίστε τη βίδα ρύθμισης (30) έως ότου η γωνία μεταξύ της πριονολάμας (7) και του περιστρεφόμενου δίσκου (16) να είναι 90°.

• Σφίξτε ξανά το κόντρα παξιμάδι (d) για να ασφαλίσετε αυτήν τη ρύθμιση.

• Στη συνέχεια, ελέγξτε τη θέση του δείκτη γωνίας.

• Εάν είναι απαραίτητο, χαλαρώστε τον δείκτη (20 - Εικ. 5) με ένα κατσαβίδι, ρυθμίστε τη θέση 0° στην κλίμακα (19 - Εικ. 5) και σφίξτε ξανά τον δείκτη.

9.3 Πραγματοποίηση ευθείας κοπής στις 90° (κλίση κεφαλής μηχανής στις 0° και

του περιστρεφόμενου στις 0°) (Εικ. 1, 2, 6, 7)

• Για πλάτη κοπής μέχρι . 100 mm, μπορείτε να καθορίσετε τη λειτουργία ολίσθησης του πριονιού με το μοχλό ασφάλισης (23) στην πίσω θέση.

• Σε αυτήν τη θέση το μηχάνημα μπορεί να λειτουργήσει σε λειτουργία εγκάρσιας κοπής. Εάν το πλάτος κοπής είναι πάνω από 100 mm, είναι απαραίτητο να διασφαλίσετε ότι ο μοχλός ασφάλισης (23) είναι χαλαρός και ότι η κεφαλή του μηχανήματος (5) μπορεί να ολισθαίνει.

• Προσοχή! Για φαλτσοκοπή 90°, ο κινούμενος πίσω οδηγός (28) πρέπει να στερεωθεί στην εσωτερική θέση.

• Ανοίξτε τη βίδα ασφάλισης (29) στον κινούμενο πίσω οδηγό (28) και σπρώξτε τον προς τα

• Ο κινούμενος πίσω οδηγός (28) πρέπει να ασφαλίζεται σε θέση αρκετά μακριά από την εσωτερική θέση ώστε η απόσταση μεταξύ του πίσω οδηγού (28) και της πριονολάμας (7) να μην υπερβαίνει τα 5 mm.

• Πριν κάνετε την κοπή, βεβαιωθείτε ότι δεν θα μπορούσε να συμβεί σύγκρουση μεταξύ του πίσω οδηγού (28) και της πριονολάμας (7).

• Σφίξτε ξανά τη βίδα ασφάλισης (29) και μετακινήστε την κεφαλή του μηχανήματος (5) στην ανώτερη θέση της.

• Χρησιμοποιήστε τη λαβή (1) για να σπρώξετε προς τα πίσω την κεφαλή του μηχανήματος (5) και να τη στερεώσετε σε αυτήν τη θέση εφόσον απαιτείται (ανάλογα με το πλάτος

• Τοποθετήστε το κομμάτι ξύλου που πρόκειται να κοπεί στον πίσω φράκτη (18) και στο περιστρεφόμενο δίσκο (16).

• Κλειδώστε το υλικό με τη συσκευή συγκράτησης (8) στο τραπέζι σταθερού πριονιού (16) για να αποτρέψετε την κίνηση του υλικού κατά τη διάρκεια της κοπής.

• Αφήστε τον διακόπτη κλειδώματος (3) και πατήστε το διακόπτη ON/OFF (2) για να ξεκινήσει το μοτέρ.

• Με τη βίδα της ολίσθησης (23) στη θέση της: χρησιμοποιήστε τη λαβή (1) για να μετακινήσετε την κεφαλή του μηχανήματος (5) σταθερά και με ελαφρά πίεση προς τα κάτω έως ότου η πριονολάμα (7) κόψει εντελώς το τεμάχιο εργασίας.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 10 www.varo.com

• Με τη βίδα της ολίσθησης (23) χαλαρή: τραβήξτε την κεφαλή του μηχανήματος (5) εντελώς προς τα εμπρός. Χαμηλώστε τη λαβή (1) στην κατώτερη θέση εφαρμόζοντας σταθερή και ελαφριά προς τα κάτω πίεση μέχρι η πριονολάμα να εκτελέσει πλήρως την κοπή.

• Τώρα σπρώξτε την κεφαλή του μηχανήματος (5) αργά και σταθερά προς τα πίσω, έως ότου η πριονολάμα (7) να εκτελέσει πλήρως την κοπή.

• Όταν ολοκληρωθεί η κοπή, μετακινήστε την κεφαλή του μηχανήματος (5) πίσω στην ανώτερη θέση και αφήστε τον διακόπτη ON/OFF (2).

• Προσοχή! Το μηχάνημα εκτελεί αυτόματα μια ανοδική πορεία λόγω του ελατηρίου επιστροφής, οπότε μην αφήνετε τη λαβή (1) μετά την ολοκλήρωση της κοπής. Αντίθετα, αφήστε την κεφαλή του μηχανήματος να κινηθεί προς τα πάνω αργά, ενώ ασκείτε ελαφριά αντίθετη πίεση.

9.4 Πραγματοποίηση ευθείας κοπής στις 90° (κλίση κεφαλής μηχανής στις 0° και

του περιστρεφόμενου μεταξύ 0° - 45°) (Εικ. 1, 6, 7)

• Το πριόνι μπορεί να χρησιμοποιηθεί για εγκάρσια κοπή με φαλτσογωνιά 0° - 45° προς τα αριστερά και 0° - 45° προς τα δεξιά.

• Χαλαρώστε τη βίδα ασφάλισης (29) στον πίσω οδηγό (28) και σπρώξτε τον προς τα έξω.

• Ο κινούμενος πίσω οδηγός (28) πρέπει να ασφαλίζεται σε θέση αρκετά μακριά από την εσωτερική θέση ώστε η απόσταση μεταξύ του πίσω οδηγού (28) και της πριονολάμας (7) να μην υπερβαίνει τα 5 mm.

• Πριν κάνετε την κοπή, βεβαιωθείτε ότι δεν θα μπορούσε να συμβεί σύγκρουση μεταξύ του πίσω οδηγού (28) και της πριονολάμας (7).

• Σφίξτε ξανά τη βίδα ασφάλισης (29).

• Χρησιμοποιήστε τη λαβή (13) για να ρυθμίσετε τον περιστρεφόμενο δίσκο (16) στην επιθυμητή γωνία. Ο δείκτης (14) στον περιστρεφόμενο δίσκο (16) πρέπει να ταιριάζει με την επιθυμητή γωνία στην κλίμακα (15) στο τραπέζι σταθερού πριονιού (17).

• Γυρίστε τη λαβή (13) δεξιόστροφα για να στερεώσετε τον περιστρεφόμενο δίσκο (16) στη

• Κάντε την κοπή όπως περιγράφεται παραπάνω.

9.5 Λοξοτομή 0°- 45° (περιστρεφόμενος δίσκος στους 0°) (Εικ. 1, 2, 6, 8)

• Το εγκάρσιο πριόνι μπορεί να χρησιμοποιηθεί για φαλτσοκοπή 0° - 45° σε σχέση με την επιφάνεια εργασίας.

• Σημαντικό! Για να κάνετε φαλτσοκοπές (κεκλιμένη κεφαλή πριονιού), ο πίσω οδηγός (28) πρέπει να στερεωθεί στην εξωτερική θέση.

• Χαλαρώστε τη βίδα ασφάλισης (29) για τον πίσω οδηγό (28) και σπρώξτε τον προς τα

• Ο πίσω οδηγός (28) πρέπει να στερεωθεί αρκετά μακριά από την πιο εσωτερική θέση ώστε η απόστασή του από την πριονολάμας (7) να είναι το πολύ 5 mm.

• Πριν κάνετε μια κοπή, βεβαιωθείτε ότι ο πίσω οδηγός (28) και η πριονολάμα (7) δεν μπορούν να συγκρουστούν.

• Ασφαλίστε ξανά τη βίδα ασφάλισης (29) και μετακινήστε την κεφαλή του μηχανήματος (5) στην επάνω θέση.

• Στερεώστε τον περιστρεφόμενο δίσκο (16) στη θέση 0°.

• Χαλαρώστε τη βίδα ρύθμισης (22 - Εικ. 5) και χρησιμοποιήστε τη λαβή (1) για να δώσετε κλίση στην κεφαλή του μηχανήματος (5) προς τα αριστερά, μέχρι ο δείκτης (20) να δείξει την επιθυμητή μέτρηση γωνίας στην κλίμακα (19). Μετά, ξανά σφίξτε τη βίδα στερέωσης (22 - Εικ. 5).

• Κάντε την κοπή όπως περιγράφεται παραπάνω.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 11 www.varo.com

9.6 Λοξή κοπή σε 0° - 45° και φαλτσοκοπή σε 0° - 45° (κεφαλή μηχανήματος σε 0° -

45° και περιστρεφόμενος δίσκος σε 0° - 45°) (Εικ. 1, 2, 6, 9) Παρατήρηση: Το πριόνι μπορεί να χρησιμοποιηθεί για λοξή κοπή αριστερά και δεξιά σε 0° - 45° σε σχέση με την επιφάνεια εργασίας, και ταυτόχρονα σε 0° - 45° αριστερά ή 0° - 45° δεξιά σε σχέση με τον πίσω οδηγό (διπλή φαλτσοκοπή).

• Σημαντικό. Για να κάνετε λοξοκοπές (κεκλιμένη κεφαλή πριονιού), ο πίσω οδηγός (28) πρέπει να στερεωθεί στην εξωτερική θέση.

• Χαλαρώστε τη βίδα ασφάλισης (29) για τον πίσω οδηγό (28) και σπρώξτε τον πίσω οδηγό (28) προς τα έξω.

• Ο πίσω οδηγός (28) πρέπει να στερεωθεί αρκετά μακριά από την πιο εσωτερική θέση ώστε η απόσταση μεταξύ του πίσω οδηγού (28) και της πριονολάμας (7) να είναι το πολύ 5 mm.

• Πριν κάνετε μια κοπή, βεβαιωθείτε ότι ο πίσω οδηγός (28) και η πριονολάμα (7) δεν μπορούν να συγκρουστούν.

• Ασφαλίστε ξανά τη βίδα ασφάλισης (29) και μετακινήστε την κεφαλή του μηχανήματος (5) στην ανώτατη θέση της.

• Αφήστε τον περιστρεφόμενο) χαλαρώνοντας τη λαβή (13) και τραβώντας τον μοχλό θέσης (12) προς τα πάνω.

• Χρησιμοποιώντας τη λαβή (13), ρυθμίστε τον περιστρεφόμενο δίσκο (16) στην επιθυμητή

• Σφίξτε ξανά τη λαβή (13) για να ασφαλίσετε τον περιστρεφόμενο δίσκο.

• Ξεβιδώστε τη βίδα ασφάλισης (22 - Εικ. 5) και χρησιμοποιήστε τη λαβή (1) για να γείρετε την κεφαλή του μηχανήματος (5) προς τα αριστερά ή προς τα δεξιά στην απαιτούμενη

• Σφίξτε ξανά τη βίδα στερέωσης (22).

• Κάντε την κοπή όπως περιγράφεται παραπάνω.

9.7 Περιορισμός του βάθους κοπής (Εικ. 3)

Το βάθος κοπής μπορεί να ρυθμιστεί χωρίς όριο χρησιμοποιώντας τη βίδα (26). Για να το κάνετε αυτό, χαλαρώστε το παξιμάδι στη βίδα (26). Στρίψτε τη βίδα (26) προς τα μέσα ή προς τα έξω για να ρυθμίσετε το απαιτούμενο βάθος κοπής. Στη συνέχεια, σφίξτε ξανά το παξιμάδι χειρός στη βίδα (26). Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.

9.8 Σάκος σκόνης (Εικ. 2)

Το πριόνι είναι εφοδιασμένο με σακούλα απορριμμάτων (21) για τη συλλογή πριονόσκονης και πριονιδιού. Πιέστε τον μεταλλικό δακτύλιο επάνω στον σάκο σκόνης και συνδέστε τον στο άνοιγμα εξόδου στην περιοχή του μοτέρ. Η σακούλα απορριμμάτων (21) μπορεί να αδειάσει μέσα από το φερμουάρ στο κάτω μέρος. Εναλλακτικά, μπορεί επίσης να χρησιμοποιηθεί μια εξειδικευμένη ηλεκτρική σκούπα, πιθανώς χρησιμοποιώντας έναν προσαρμογέα.

9.9 Αλλαγή της πριονολάμας (Εικ. 10,11,12 και 13)

Σημαντικό: Αποσυνδέστε από την πρίζα! Φοράτε γάντια ασφαλείας κατά την αλλαγή της πριονολάμας. Κίνδυνος τραυματισμού!

• Περιστρέψτε την κεφαλή του μηχανήματος (5).

• Χαλαρώστε τη βίδα (f) του καλύμματος της φλάντζας έτσι ώστε να είναι ελεύθερη να κινηθεί.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 12 www.varo.com

• Περιστρέψτε το προστατευτικό της πριονολάμας (6) στο σημείο όπου η εσοχή στο προστατευτικό της πριονολάμας (6) βρίσκεται πάνω από το μπουλόνι της φλάντζας (32).

• Τοποθετήστε το εξάγωνο κλειδί (c) στο μπουλόνι της φλάντζας (32).

• Πιέστε σταθερά το κλείδωμα του άξονα του πριονιού (4) και περιστρέψτε αργά το μπουλόνι της φλάντζας (32) προς τη φορά των δεικτών του ρολογιού.

• Η κλειδαριά του άξονα του πριονιού (4) εμπλέκεται μετά από περισσότερες από μία περιστροφές.

• Τώρα, χρησιμοποιώντας λίγο περισσότερη δύναμη, χαλαρώστε το μπουλόνι της φλάντζας (32) προς τη φορά των δεικτών του ρολογιού.

• Γυρίστε το μπουλόνι της φλάντζας (32) προς τα έξω και αφαιρέστε την εξωτερική φλάντζα (33).

• Βγάλτε την πριονολάμα (7) από την εσωτερική φλάντζα (34) και τραβήξτε την προς τα

• Καθαρίστε προσεκτικά τη βίδα της φλάντζας (32), την εξωτερική φλάντζα (33) και την εσωτερική φλάντζα (34).

• Τοποθετήστε και στερεώστε τη νέα πριονολάμα (6) με αντίστροφη σειρά.

• Σημαντικό ! Η γωνία κοπής των δοντιών, με άλλα λόγια η κατεύθυνση περιστροφής της πριονολάμας (7) πρέπει να συμπίπτει με την κατεύθυνση του βέλους στο περίβλημα.

• Μετακινήστε τη ράβδο οδήγησης στη θέση της και σφίξτε ξανά τη βίδα (f).

• Πριν συνεχίσετε την εργασία σας, βεβαιωθείτε ότι όλες οι συσκευές ασφαλείας είναι σε καλή κατάσταση λειτουργίας. Σημαντικό: Κάθε φορά που αλλάζετε τη λεπίδα πριονιού (7), ελέγξτε ότι περιστρέφεται ελεύθερα στο ένθετο του πίνακα (11) τόσο στις κάθετες όσο και στις υπό 45° γωνίες. Σημαντικό: Η εργασία για την αλλαγή και την ευθυγράμμιση της πριονολάμας (7) πρέπει να εκτελεστεί σωστά. 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το φις από την πρίζα.

• Καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Αν δεν βγαίνουν οι βρωμιές, χρησιμοποιήστε ένα μαλακό πανί μουσκεμένο σε

• Μη χρησιμοποιήσετε ποτέ διαλύτες τέτοιους όπως βενζίνη, οινόπνευμα, αμμωνία, κλπ. Αυτοί οι διαλύτες μπορεί να κάνουν ζημιά στα πλαστικά τμήματα. Φροντίστε να μη μπει καθόλου νερό μέσα στο ηλεκτρικό εργαλείο!

10.2 Καλώδιο τροφοδοσίας

Αν το καλώδιο τροφοδοσίας (ή το φις) καταστραφεί, πρέπει να είναι αντικατασταθεί. Η αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό (επαγγελματία ηλεκτρολόγο).POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 13 www.varo.com 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 220-240 V ~ 50 Hz Κατανάλωση ισχύος 2000 W (S6 40%) Ταχύτητα χωρίς φορτίο 3800 min-1 Κλάση προστασίας

Μέγεθος λεπίδας 305 χιλ. x 30 χιλ. x 2,8 χιλ. 12 ΙΚΑΝΟΤΗΤΑ ΚΟΠΗΣ Γωνία τραπεζιού

Γωνία κλίσης κεφαλής Ύψος x πλάτος (χλστ.) 90° 90° 105 x 330 mm 45° 90° 105 x 230 mm 90° 45° 60 x 330 mm (αριστερά) 90° 45° 33 x 330 mm (δεξιά) 45° 45° 60 x 230 mm (αριστερά) 45° 45° 33 x 230 mm (δεξιά) 13 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 95 dB(A) Στάθμη ηχητικής ισχύος LwA 108 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). 14 ΑΠΟΘΗΚΕΥΣΗ

• Καθαρίστε επιμελημένα ολόκληρο το μηχάνημα και τα εξαρτήματά του.

• Αποθηκεύστε το σε μέρος όπου δεν πλησιάζουν παιδιά, σε μια σταθερή και ασφαλή θέση, σε δροσερό και ξηρό χώρο, αποφεύγοντας τις πολύ υψηλές ή πολύ χαμηλές θερμοκρασίες.

• Προστατεύετέ το από την έκθεση στον ήλιο. Να βρίσκεται στο σκοτάδι, αν είναι δυνατόν.

• Μην το φυλάγετε μέσα σε πλαστικές σακούλες για να αποφύγετε τη συσσώρευση

15 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Το μοτέρ δεν λειτουργεί. Το μηχάνημα δεν ηλεκτροδοτείται. Το μοτέρ υπερφορτώνεται ή υπερθερμαίνεται. Ελέγξτε αν υπάρχει ρεύμα στη γραμμή τροφοδοσίας. Αφήστε το μηχάνημα να λειτουργήσει στο ρελαντί για περίπου 2 λεπτά, για να

Υπάρχουν λασκαρισμένες βίδες ή εξαρτήματα. Το φαλτσοπρίονο δεν είναι σωστά συναρμολογημένο. Το υλικό εργασίας δεν είναι καλά Σφίξτε όλες τις βίδες.

Συναρμολογήστε το φαλτσοπρίονο

Στερεώστε το υλικό εργασίας.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 14 www.varo.com στερεωμένο. 16 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 17 ΠΕΡΙΒΑΛΛΟΝ Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον. Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.POWX075751DB EL Copyright © 2022 VARO Σ ε λ ί δ α | 15 www.varo.com 18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy n.v Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι Προϊόν: Συρομενο φαλτσοπριονο διπλης λοξοτομης Εμπορικό σήμα: POWERplus Μοντέλο: POWX075751DB είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 28/10/2021, Lier - BelgiumPOWX075751DB HR Copyright © 2022 VARO Stranica | 1 www.varo.com 1 NAMJENA ....................................................................................... 3
