BRUGSANVISNING POWX075751DB PowerPlus

• Bruk kun tilbehør som anbefales i denne håndboken.

• Før du utfører et kutt, må du kontrollere at det ikke kan føre til at bakstopperen (28) kommer i kontakt med sagbladet (7).

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ....................................... 5

9.2 Præcisionsjustering af tværsnitssanslag 90° (Fig. 3, 5, 14) ................................. 8

9.3 Foretag et lige tværsnit ved 90° (maskinhovedets skrå ved 0° og drejeskive 0°)

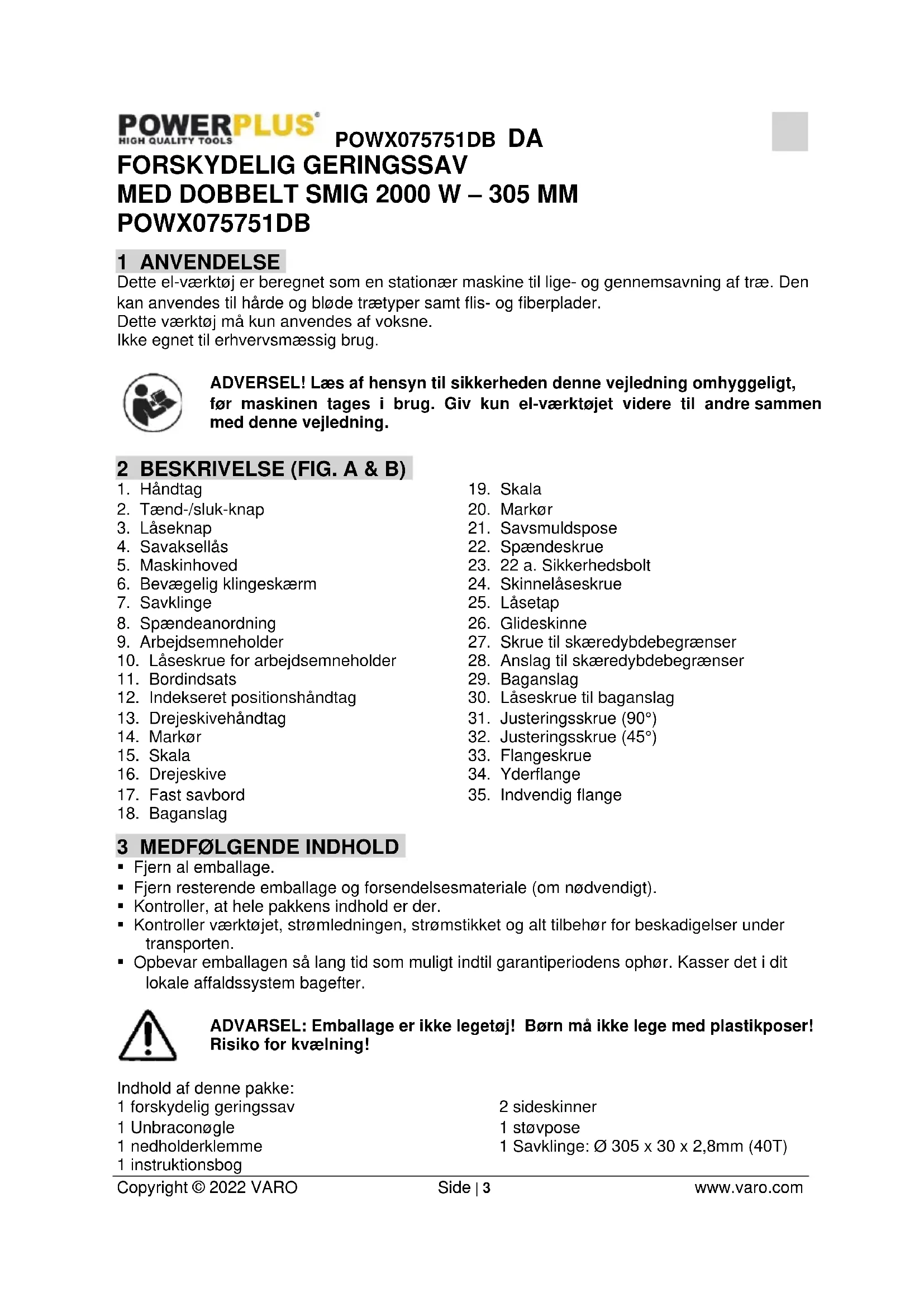

POWX075751DB 1 ANVENDELSE Dette el-værktøj er beregnet som en stationær maskine til lige- og gennemsavning af træ. Den kan anvendes til hårde og bløde trætyper samt flis- og fiberplader. Dette værktøj må kun anvendes af voksne. Ikke egnet til erhvervsmæssig brug. ADVERSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A & B)

6. Bevægelig klingeskærm

9. Arbejdsemneholder

10. Låseskrue for arbejdsemneholder

12. Indekseret positionshåndtag

13. Drejeskivehåndtag

23. 22 a. Sikkerhedsbolt

27. Skrue til skæredybdebegrænser

28. Anslag til skæredybdebegrænser

30. Låseskrue til baganslag

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! Indhold af denne pakke: 1 forskydelig geringssav 1 Unbraconøgle 1 nedholderklemme 1 instruktionsbog 2 sideskinner 1 støvpose 1 Savklinge: Ø 305 x 30 x 2,8mm (40T)POWX075751DB DA Copyright © 2022 VARO Side | 4 www.varo.com Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede. 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Brug øjenbeskyttelse.

Læs vejledningen før brug.

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El-værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el- værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.POWX075751DB DA Copyright © 2022 VARO Side | 5 www.varo.com

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares. 6 SUPPLERENDE SIKKERHEDSFORSKRIFTER

• Benyt altid høreværn.

• Udstyret må aldrig bruges i nærheden af brændbare væsker og gasser.

• Brug ALDRIG udstyret, når der er påmonteret en skæreskive (i stedet for en savklinge).

• Kontroller savklingen for små revner og skader før brug. En revnet eller beskadiget klinge skal udskiftes øjeblikkeligt.POWX075751DB DA Copyright © 2022 VARO Side | 6 www.varo.com

• Brug kun savklinger som anbefales af producenten, og som overholder EN847-1 standarden.

• Benyt altid det tilbehør som anbefales i denne vejledning.

• Vælg den korrekte savklinge til det materiale, som skal saves.

• For at reducere støjdannelse skal det altid sikres, at klingen er skarp og ren.

• Brug kun klinger som er slebet korrekt. Overskrid aldrig den maksimumshastighed, der er anført på savklingen.

• Før savklingen monteres, skal akslen, flangerne (især samlingsfladerne) og sekskantmøtrikken rengøres. Forkert montering kan medføre at savklingen vibrerer, slår eller glider.

• Sørg for at klingen ikke kommer i kontakt med metal såsom søm og skruer. Søg efter og fjern alle søm, skruer og andre fremmedobjekter fra arbejdsemnet, før arbejdet påbegyndes.

• Fjern skruenøgler, afsavede dele og andre emner fra savbordet, før der tændes på kontakten.

• Brug ALDRIG handsker når du arbejder. Brug af handsker anbefales kun til udskiftning af saveværktøj.

• Sørg for at dine hænder ikke placeres på savklingens skærelinje.

• Stil dig ALDRIG i savklingens skæreretning og lad ALDRIG andre stå i denne position.

• Lad saven køre i et øjeblik, før arbejdsemnet indføres. Lyt efter vibrationer eller bankelyde ved savklingen, da dette kan være tegn på, at klingen enten ikke monteret korrekt eller er ubalanceret.

• Udstyret må ikke anvendes til at lave riller eller forsænkninger.

• Udskift bordindsatsen, når den er udslidt.

• Udfør ALDRIG justeringer mens maskinen kører. Tag stikket ud af kontakten før der udføres justeringer.

• Brug om nødvendigt en skubbeblok. Der skal ALTID anvendes en skubbeblok til langsgående savning af mindre arbejdsemner, således at dine hænder og fingre holdes i sikker afstand til savklingen.

• Skubbeblokken skal altid stilles væk, når den ikke er i brug.

• Vær ekstra opmærksom på de instrukser som hjælper med at reducere risikoen for tilbageslag. Tilbageslag er en pludselig reaktion der opstår som følge af en fastklemt, bukket eller dårligt justeret savklinge. Tilbageslag får arbejdsemnet til at blive slynget tilbage i retning mod brugeren. Tilbageslag kan føre til alvorlige skader. Tilbageslag kan undgås ved at holde savklingen skarp, ved at holde glideskinnen parallelt til savklingen, ved at holde spaltekniven og klingeskærmen i god stand og i den rette position, ved at holde god fast i arbejdsemnet indtil det er skubbet helt forbi savklingen og ved ikke at save bukkede og skæve træstykker eller dele, som ikke har en lige kant, der kan bevæge sig langs glideskinnen i en langsgående retning.

• Udfør aldrig arbejde med fri hånd. Med ”Fri hånd” menes, at du bruger dine hænder til at understøtte arbejdsemnet eller til at føre det med hænderne i stedet for at bruge glideskinnen eller geringsblokken. BØJ dig aldrig over eller rundt om savklingen. Ræk ALDRIG ud efter et arbejdsemne, før savklingen er stoppet helt.

• Undgå pludselig og for hurtig indføring af et arbejdsemne. Arbejdsemner, der er lavet af hårdt materiale, skal indføres så langsomt som muligt. Fold og drej aldrig et arbejdsemne mens det føres ind i saven. Hvis savklingen sidder fast eller holder op med at dreje mens arbejdsemnet indføres, skal maskinen slukkes øjeblikkeligt. Træk stikket ud af kontakten. Fjern den genstand som blokerer saven.

• Forsøg ALDRIG på at fjerne afsavede spåner og rør aldrig ved klingeskærmen så længe savklingen drejer.

• Fjern alle løse knaster fra arbejdsemnet, FØR savningen påbegyndes.

• Kablet må ikke mishandles. Træk aldrig i kablet for at hive stikket ud af kontakten. Kablet må ikke udsættes for varme, olie og skarpe kanter.POWX075751DB DA Copyright © 2022 VARO Side | 7 www.varo.com

• Visse typer af støv, der genereres under arbejde med saven, kan indeholde kemikalier, der kan forårsage kræft, fødselsdefekter eller andre genetiske skader. Eksempler på disse substanser omfatter:

• Bly fra blyholdig maling.

• Arsenik og krom fra kemisk behandlet træ.

• Sundhedsrisikoen fra denne slags eksponering afhænger af, hvor ofte du udfører denne slags arbejde.

• Råd til at reducere eksponering for sådanne kemikalier: Arbejd altid i velventilerede omgivelser med certificeret sikkerhedsudstyr såsom støvmasker, der er specielt udviklet til filtrering af mikroskopiske partikler.

• Ved savning skal udstyret forbindes til et støvudsugningssystem.

• Skærmen kan løftes op, mens et arbejdsemne placeres eller for at få nemmere adgang under vedligeholdelsesarbejde. Sørg for at savklingen er blevet sænket og placeret fladt ind mod savbordet før værktøjet forbindes til strømforsyningen.

7 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE

Advarsel! Laserstrålen kan forårsage alvorlige øjenskader. Man må aldrig se eller stirre direkte ind i laserstrålen.

• Peg ikke med laserstrålen på andre mennesker, hverken direkte eller indirekte via reflekterende overflader.

• Denne laser er klasse 2 og overholder bestemmelserne med gældende standarder. Enheden indeholder ikke nogen servicerbare komponenter. Huset må ikke under nogen omstændigheder åbnes. Hvis enheden er beskadiget, må den kun repareres af en autoriseret servicetekniker.

• Briller beskytter ikke imod laserens stråler. 8 MONTERING Tag strømstikket ud af kontakten før der udføres nogen form for justering eller vedligeholdelse. Geringssaven må ikke anvendes før den er samlet helt og klargjort korrekt til brug i overensstemmelse med denne brugsanvisning.

8.1 Samling af saven (Fig. 1-6)

• For at justere drejeskiven (16) skal du trække det nederste positionshåndtag (12) opad med din pegefinger.

• Drej drejeskiven (16) og markøren (14) til den ønskede vinkel på skalaen (15) og lås den på plads ved at dreje håndtaget med uret (13).

• Ved at trykke maskinhovedet (5) let nedad og trække låsetappen (24, Fig. 3) fra motorbeslaget på samme tid, frigøres saven fra den laveste position.

• Det er muligt at fastgøre spændeanordningen (8) til venstre eller højre på den stationære savbænk (17).

• Fastgør arbejdsemneholderne (9) til det faste savbord (17) som vist i Fig. 6a, b, c og skub hele vejen igennem. Fastgør akslerne med holdefjedrene for at forhindre, at de ved et uheld glider ud. Fastgør derefter den ønskede position med skruerne (10, Fig. 6b).

• Det er muligt at vippe maskinhovedet (5) maks. 45° til venstre ved at løsne låsehåndtaget (22) for at vippe maskinhovedet (5) til højre til maks. 45°, sikkerhedsbolten (22a) også løsnes.POWX075751DB DA Copyright © 2022 VARO Side | 8 www.varo.com 9 BETJENINGSVEJLEDNING

9.1 Præcisionsjustering af geringsanslag 45° (Fig. 1, 3, 5, 15)

Bemærk: kræver en vinkelmåler (medfølger ikke).

• Sænk maskinhovedet (5), og fastgør det med låsetappen (24).

• Løsn kontramøtrikken (c). Indstil justeringsskruen (31), indtil vinklen mellem savklingen (7) og drejeskiven (16) er præcis 45°.

• Spænd kontramøtrikken (d) igen for at sikre denne position.

9.2 Præcisionsjustering af tværsnitssanslag 90° (Fig. 3, 5, 14)

Bemærk: kræver en vinkelmåler (medfølger ikke).

• Sænk maskinhovedet (5), og fastgør det med låsetappen (24).

• Løsn kontramøtrikken (d). Indstil justeringsskruen (30), indtil vinklen mellem savklingen (7) og drejeskiven (16) er 90°.

• Løsn om nødvendigt markøren (20, Fig. 5) ved hjælp af en skruetrækker, indstil den til positionen 0° på skalaen (19, Fig. 5), og stram markøren igen.

9.3 Foretag et lige tværsnit ved 90° (maskinhovedets skrå ved 0° og drejeskive 0°)

• Ved skærebredder op til ca. 100 mm er det muligt at fastgøre savens glidefunktion med låsehåndtaget (23) i bageste position.

• I denne position kan maskinen betjenes i tværsnitstilstand. Hvis skærebredden er over 100 mm, er det nødvendigt at sikre, at låsehåndtaget (23) er løsnet, og maskinhovedet (5) kan glide.

• OBS! Ved 90° geringssnit skal det bevægelige baganslag (28) fastgøres i den indvendige position.

• Åbn låseskruen (29) på det bevægelige baganslag (28), og skub det bevægelige baganslag (28) indad.

• Det bevægelige baganslag (28) skal låses i en position, der er langt nok fra den indvendige position, til at afstanden mellem baganslaget (28) og savklingen (7) ikke er mere end 5 mm.

• Inden snittet foretages, skal det kontrolleres, at der ikke kan opstå kollision mellem baghanslaget (28) og savklingen (7).

• Spænd låseskruen (29) igen, og flyt maskinhovedet (5) til den øverste position.

• Brug håndtaget (1) til at skubbe maskinhovedet (5) tilbage og fastgør det i denne position, hvis det er nødvendigt (afhængigt af skærebredden).

• Placer træstykket, der skal skæres, ved baganslaget (18) og på drejeskiven (16).

• Lås materialet med spændeanordningen (8) på det faste savbord (16) for at forhindre, at materialet bevæger sig under skæringen.

• Slip låseknappen (3), og tryk på tænd/sluk -knappen (2) for at starte motoren.

• Med glidestangsskruen (23) fastgjort: Brug håndtaget (1) til at flytte maskinhovedet (5)POWX075751DB DA Copyright © 2022 VARO Side | 9 www.varo.com

• Jævnt og med let tryk nedad, indtil savklingen (7) har skåret helt igennem arbejdsemnet.

• Med glidestangsskruen (23) løsnet trækkes maskinhovedet (5) helt fremad. Sænk håndtaget (1) helt til bunden ved at påføre et konstant og let tryk nedad.

• Skub nu maskinhovedet (5) langsomt og støt helt tilbage, indtil savklingen (7) har skåret helt igennem.

• Når skærearbejdet er udført, flyttes maskinhovedet (5) tilbage til den øverste position og tænd/sluk-knappen (2) slippes.

• OBS! Maskinen udfører automatisk et opadgående slag på grund af returfjederen, det vil sige, at håndtaget (1) ikke må slippes efter afslutningen. Lad i stedet maskinhovedet bevæge sig langsomt opad, mens der påføres let modtryk.

• Saven kan bruges til at lave tværsnit med en geringsvinkel på 0°-45° til venstre og 0°-45° til højre.

• Løsn låseskruen (29) på baganslaget (28), og skub det bevægelige baganslag (28) indad.

• Baganslaget (28) skal låses i en position, der er langt nok fra den indvendige position, til at afstanden mellem baganslaget (28) og savklingen (7) ikke er mere end 5 mm.

• Inden snittet foretages, skal det kontrolleres, at der ikke kan opstå kollision mellem baganslaget (28) og savklingen (7).

• Stram låseskruen (29) til igen.

• Brug håndtaget (13) til at justere drejeskiven (16) til den ønskede vinkel. Markøren (14) på drejeskiven (16) skal flugte med den ønskede vinkel på skalaen (15) på det faste savbord (17).

• Drej håndtaget (13) med uret for at fastgøre drejeskiven (16) på plads.

• Tværsnitsaven kan bruges til at lave smignit på 0°-45° i forhold til arbejdsfladen.

• Vigtigt! For at foretage smigsnit (skråt savhoved) skal baganslaget (28) fastgøres i yderpositionen.

• Løsn låseskruen (29) til baganslaget (28), og skub baganslaget udad.

• Baganslaget (28) skal fastgøres langt nok væk fra den inderste position, til at afstanden mellem det og savklingen (7) maksimalt udgør 5 mm.

• Inden der saves, skal det kontrolleres, at baganslaget (28) og savklingen (7) ikke kan kollidere.

• Spænd låseskruen (29) igen, og flyt maskinhovedet (5) til den øverste position.

• Fastgør drejeskiven (16) i positionen 0°.

• Løsn stillskruen (22, Fig. 5), og brug håndtaget (1) til at vende maskinhovedet (5) til venstre, indtil markøren (20) angiver den ønskede vinkelmåling på skalaen (19), stram fastgørelsesskruen (22, Fig. 5).

45°) (Fig. 1, 2, 6, 9) Bemærk: Saven kan bruges til at lave smigsnit til venstre og højre fra 0°-45° i forhold til arbejdsfladen, og samtidig 0°-45° til venstre eller 0°-45° til højre i forhold til baganslaget (dobbelt geringssnit).

• Vigtigt: For at foretage smigsnit (skråt savhoved) skal baganslaget (28) fastgøres i yderpositionen.

• Løsn låseskruen (29) til baganslaget (28), og skub baganslaget udad.POWX075751DB DA Copyright © 2022 VARO Side | 10 www.varo.com

• Baganslaget (28) skal fastgøres langt nok væk fra den inderste position, til at afstanden mellem det og savklingen (7) maksimalt udgør 5 mm.

• Inden der saves, skal det kontrolleres, at baganslaget (28) og savklingen (7) ikke kan kollidere.

• Spænd låseskruen (29) igen, og flyt maskinhovedet (5) til den øverste position.

• Frigiv drejeskiven (16) ved at løsne håndtaget (13) og trække positionshåndtaget (12) opad.

• Brug håndtaget (13) til at justere drejeskiven (16) til den ønskede vinkel.

• Spænd håndtaget (13) igen for at fastgøre drejeskiven.

• Løsn låseskruen (22, Fig. 5), og brug håndtaget (1) til at vippe maskinhovedet (5) til venstre eller højre for den ønskede vinkel.

• Spænd fastgørelsesskruen (22) igen.

• Udfør snittet som beskrevet ovenfor.

9.7 Begrænsning af skæredybden (Fig. 3)

Skæredybden kan justeres trinløst ved hjælp af skruen (26). For at gøre dette skal du løsne den riflede møtrik på skruen (26). Drej skruen (26) ind eller ud for at indstille den nødvendige skæredybde. Efterspænd den riflede møtrik på skruen (26). Kontrollér indstillingen ved at udføre et testsnit.

9.8 Støvopsamlingspose (Fig. 2)

Saven er udstyret med en affaldspose (21) til savsmuld og flis. Klem metalringen på støvposen sammen, og fastgør den til udløbsåbningen i motorområdet. Affaldsposen (21) kan tømmes ved hjælp af en lynlås i bunden. Alternativt kan en specialstøvsuger også bruges, eventuelt ved hjælp af en adapter.

9.9 Udskiftning af savklingen (Fig. 10, 11, 12 og 13)

Vigtigt: Afmonter strømstikket! Brug sikkerhedshandsker under udskiftning af savklingen. Risiko for personskade!

• Sving maskinhovedet op (5).

• Løsn skruen (f) på flangedækslet, så det kan bevæge sig frit.

• Sving savklingeskærmen (6) op til det punkt, hvor fordybningen i savklingeskærmen (6) er over flangebolten (32).

• Savaksellåsen (4) går i indgreb efter mindre end én rotation.

• Brug nu lidt mere kraft til at løsne flangebolten (32) med uret.

• Drej flangebolten (32) lige ud, og fjern den udvendige flange (33).

• Tag klingen (7) af den indre flange (34) og træk den nedad.

• Rengør forsigtigt flangeskruen (32), den ydre flange (33) og den indvendige flange (34).

• Monter og fastgør den nye savklinge (6) i omvendt rækkefølge.

• Vigtigt! Tændernes skærevinkel, med andre ord savklingens (7) rotationsretning skal flugte med pilens retning på huset.

• Flyt sværdet på plads, og stram skruen (f) igen.

• Før saven bruges igen, skal det kontrolleres, alle sikkerhedsanordninger er i god stand.POWX075751DB DA Copyright © 2022 VARO Side | 11 www.varo.com Vigtigt: Hver gang du skifter savklingen (7), skal du kontrollere, om den roterer frit i bordindsatsen (11) i både vinkelret og 45° vinkelindstilling. Vigtigt: Arbejdet med at udskifte og justere savklingen (7) skal udføres korrekt.

10 RENGØRING OG VEDLIGEHOLDELSE

Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.

• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.

• Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene. Sørg for at der ikke kan komme vand ind i el-værktøjet!

10.2 Tilslutningskabel

Hvis tilslutningskablet (eller netstikket) er beskadiget, skal det udskiftes. Tilslutningskablet må kun udskiftes af en kvalificeret specialist (kvalificeret elektriker). 11 TEKNISKE DATA Nominal spænding 220-240 V ~ 50 Hz Strømforbrug 2000 W (S6 40%) Ubelastet omdrejningstal 3800 min-1 Beskyttelsesklasse

Klingens størrelse 305 mm x 30 mm x 2,8 mm 12 SAVEKAPACITET Vinkel for arbejdsbord Hældningsvinkel for hoved Højde x bredde (mm) 90° 90° 105 x 330 mm 45° 90° 105 x 230 mm 90° 45° 60 x 330 mm (venstre) 90° 45° 33 x 330 mm (højre) 45° 45° 60 x 230 mm (venstre) 45° 45° 33 x 230 mm (højre) 13 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 95 dB(A) Lydeffektniveau LwA 108 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).POWX075751DB DA Copyright © 2022 VARO Side | 12 www.varo.com 14 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.

• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.

• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.

• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed. 15 FEJLFINDING PROBLEM ÅRSAG

Motoren kører ikke. Strømmen når ikke ind i maskinen. Motoren er overbelastet eller overophedet. Kontroller stikkontakten og strømkablet. Lad maskinen køre i tomgang i 2 minutter for at køle af Vibrationerne er for kraftige Skruer eller dele sidder løst Geringssaven er ikke monteret korrekt. Arbejdsemnet er ikke understøttet korrekt. Efterspænd alle skruerne. Monter geringssaven korrekt. Fastspænd arbejdsemnet. 16 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet..

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.POWX075751DB DA Copyright © 2022 VARO Side | 13 www.varo.com 17 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse. 18 KONFORMITETSERKLÆRING VARO N.V – Vic. Van Rompuy n.v Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Forskydelig geringssav med dobbelt smig Varemærke: POWERplus Varenummer: POWX075751DB er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015
