Typ produktu	Teleskopická píla na pokos s dvojitým skosením
Značka	PowerPlus
Model	POWX075751DB
Menovitý výkon	2000 W (S6 40%)
Napájacie napätie	220-240 V ~ 50 Hz
Voľnobežné otáčky	3800 min⁻¹
Priemer kotúča	305 mm
Otvor kotúča	30 mm
Hrúbka kotúča	2,8 mm
Počet zubov kotúča	40
Rezná kapacita pri 90° (V x Š)	105 x 330 mm
Rezná kapacita pri 45° sklone hlavy	105 x 230 mm
Rezná kapacita pri 45° otočení stola	60 x 330 mm
Uhol pokosu (stôl)	0° až 45° vľavo/vpravo
Uhol skosenia (hlava)	0° až 45° vľavo/vpravo
Laserové vedenie	Áno, trieda 2
Systém zachytávania prachu	Vstavané vrecko na piliny
Trieda ochrany	II (dvojitá izolácia)
Dodávané príslušenstvo	Imbusový kľúč, svorka, 2 bočné podporné tyče, vrecko na prach
Odporúčaná údržba	Čistenie jemnou handričkou, nepoužívať rozpúšťadlá
Bezpečnosť	Blokovací spínač, ochrana kotúča, aretácia hriadeľa
Záruka	36 mesiacov

Často kladené otázky - POWX075751DB PowerPlus

Ako nastaviť doraz pokosového rezu na 45°?

Spustite hlavu stroja a zaistite ju pomocou aretovacieho kolíka. Nastavte otočný stôl na 0°. Povoľte aretačnú páku a nakloňte hlavu doľava o 45°. Vložte uhlomer medzi kotúč a stôl, potom nastavte nastavovaciu skrutku (31), kým nedosiahnete presne 45°. Utiahnite poistnú maticu.

Ako nastaviť doraz pre rezanie v pravom uhle 90°?

Spustite hlavu a zaistite ju. Povoľte aretačnú páku. Vložte uhlomer medzi kotúč a stôl. Nastavte nastavovaciu skrutku (30), aby ste dosiahli 90°, potom utiahnite poistnú maticu. Skontrolujte index stupnice a v prípade potreby ho opravte.

Ako vymeniť pílový kotúč?

Odpojte prístroj. Sklopte hlavu nahor. Povoľte skrutku krytu príruby. Zdvihnite ochranu kotúča. Pomocou imbusového kľúča povoľte skrutku s hlavou otáčaním v smere hodinových ručičiek, pričom stlačte aretáciu hriadeľa. Odstráňte vonkajšiu prírubu a kotúč. Namontujte nový kotúč v súlade so smerom otáčania a potom všetko zložte späť.

Čo robiť, ak píla neštartuje?

Najprv skontrolujte, či je napájací kábel a zástrčka v dobrom stave a zapojené. Ak je motor preťažený alebo prehriaty, nechajte ho vychladnúť pri voľnobehu približne 2 minúty. Ak problém pretrváva, obráťte sa na kvalifikovaného technika.

Ako používať laserové vedenie?

Laserové vedenie uľahčuje zarovnanie rezu. Nikdy sa nepozerajte priamo do laserového lúča. Je triedy 2 a nevyžaduje údržbu. Ak je laser poškodený, nechajte ho opraviť autorizovaným technikom.

Aká je maximálna rezná kapacita?

Pri priamom reze na 90° (hlava a stôl na 0°) je kapacita 105 x 330 mm (výška x šírka). Pri pokosovom uhle 45° na stole je kapacita 60 x 330 mm. Pozrite si tabuľku kapacít v návode.

Ako udržiavať pílu?

Pravidelne čistite rám jemnou handričkou, najlepšie po každom použití. Nikdy nepoužívajte rozpúšťadlá ako benzín alebo alkohol. Uistite sa, že dovnútra nevnikne voda. Pravidelne kontrolujte napájací kábel a ak je poškodený, nechajte ho vymeniť.

Aké príslušenstvo je dodávané?

Balenie obsahuje: pílu, imbusový kľúč, svorku, dve bočné podporné tyče, vrecko na prach, pílový kotúč 305 mm so 40 zubami a návod na použitie.

Ako nastaviť hĺbku rezu?

Hĺbka rezu sa nastavuje pomocou skrutky obmedzovača (26). Povoľte ryhovanú maticu, otáčajte skrutkou pre nastavenie požadovanej hĺbky, potom maticu utiahnite. Vykonajte skúšobný rez na overenie.

Čo robiť v prípade nadmerných vibrácií?

Skontrolujte, či sú všetky skrutky riadne utiahnuté. Uistite sa, že píla je správne namontovaná a obrobok je dobre podopretý a zaistený. Ak vibrácie pretrvávajú, kotúč môže byť nevyvážený alebo poškodený; v prípade potreby ho vymeňte.

NÁVOD NA OBSLUHU POWX075751DB PowerPlus

9.3 Rovný priečny rez na 90°(skosenie hlavy stroja 0° a otočný stôl 0°) (obr. 1, 2, 6, 7)....8

9.4 Rovný priečny rez 90° s pokosovým uhlom (sklonenie hlavy stroja 0° a otočný stôl medzi 0 – 45°) (obr. 1, 6, 7)....9

9.5 Šikmý rez 0 – 45° (otočný stôl v 0° polohe) (obr. 1, 2, 6, 8) ......9

9.6 Šikmé rezy 0 – 45° a pokosové rezy 0 – 45° (hlava stroja na 0 – 45° a otočný stôl 0 – 45°) (obr. 1, 2, 6, 9)....10

9.9 Výmena pilového kotúča (obr. 10, 11, 12 a 13)....10

10 ČISTENIE A ÚDRŽBA 11

10.1 Čistenie .... 11

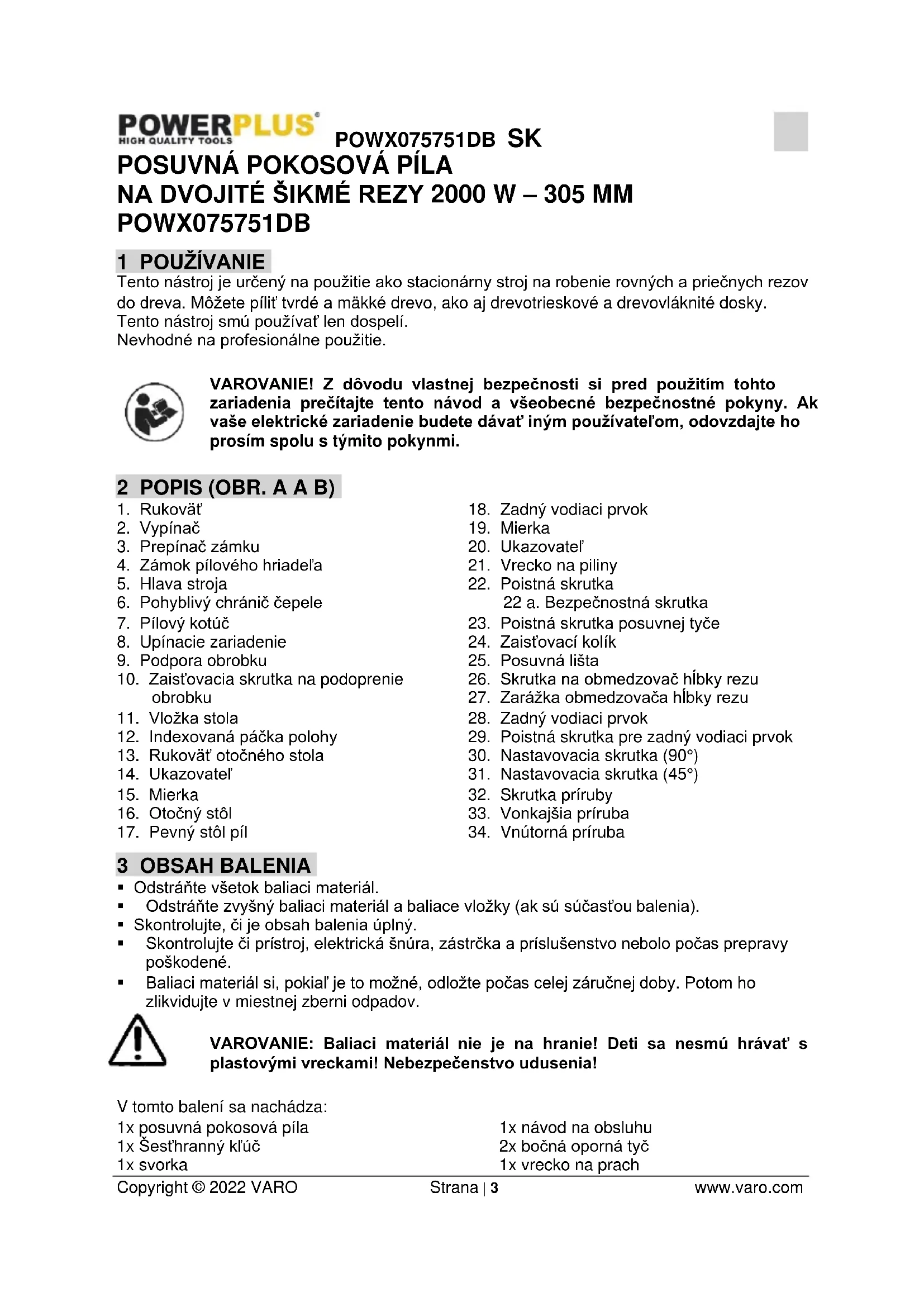

Tento nástroj je určený na použitie ako stacionárny stroj na robenie rovných a priečnych rezov do dreva. Môžete pílit tvrdé a mäkké drevo, ako aj drevotrieskové a drevovláknité dosky. Tento nástroj smú používat' len dospelí. Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A A B)

1. Rukovät'
2. Vypínač
3. Prepínač zámku
4. Zámok pílového hriadel'a
5. Hlava stroja
6. Pohyblivý chránič čepele
7. Pílový kotúč
8. Upínacie zariadenie
9. Podpora obrobku
10. Zaist'ovacia skrutka na podoprenie obrobku
11. Vložka stola
12. Indexovaná páčka polohy
13. Rukovät' otočného stola
14. Ukazovatel'
15. Mierka
16. Otočný stôl
17. Pevný stôl píl
18. Zadný vodiaci prvok
19. Mierka
20. Ukazovatel'
21. Vrecko na piliny
22. Poistná skrutka 22 a. Bezpečnostná skrutka
23. Poistná skrutka posuvnej tyče
24. Zaist'ovací kolík
25. Posuvná lišta
26. Skrutka na obmedzovač híbky rezu
27. Zarážka obmedzovača híbky rezu
28. Zadný vodiaci prvok
29. Poistná skrutka pre zadný vodiaci prvok
30. Nastavovacia skrutka (90°)
31. Nastavovacia skrutka (45°)
32. Skrutka príruby
33. Vonkajšia príruba
34. Vnútorná príruba

3 OBSAH BALENIA

- Odstráňte všetok baliaci materiál.

- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

- Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat' s plastovými vreckami! Nebezpečenstvo udusenia!

V tomto balení sa nachádza:

1x Pílový kotúč: ∅ 305 x 30 x 2,8mm (40T)

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

		Označuje riziko osobného zranenia alebo poškodenia nástroja.		Používajte ochranu očí.
		Pred použitím si prečítajte návod.		V súlade so základnými požiadavkami európskych smerníc.
		Používajte ochranné rukavice.		Trieda II – Stroj je dvojmo izolovaný. Nepotrebujete preto uzemňovací kábel.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovani a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byt' vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud’te vždy ostražitý, sledujte čo robíte a riad’te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit’ závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste volné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Volné odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravít.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadieraju, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.

- Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY

■ Stroj nikdy nepoužívajte v blízkosti horľavých kvapalín alebo plynov.

- Zariadenie NIKDY nepoužívajte, ak bol namontovaný rezací kotúč (a nie pílový kotúč).

- Pred každým použitím skontrolujte, či na pílovom liste nie sú malé praskliny alebo či nie je poškodený. Popraskaný alebo poškodený pílový list okamžite vymeňte.

- Používajte len pílové listy, ktoré odporúča výrobca a ktoré spĺňajú štandard EN847-1

- Vždy používajte príslušenstvo, ktoré vám odporúčame v tomto návode.

- Pre pílený materiál vyberte správny pílový list.

- Aby zariadenie vytváralo čo najmenej hluku, musí byť pilový list ostrý a čistý.

- Používajte len správne naostrené pílové listy. Neprekračujte maximálnu rýchlost vyznačenú na pílovom liste.

- Pred inštaláciou pílového listu vyčistite os, príruby (hlavne montážne povrchy) a šest'hrannú maticu. Nesprávna montáž môže spôsobovať vibrácie/klopanie alebo klizanie pílového listu.

- Zabráňte kontaktu píly s kovom, napr. klincami alebo skrutkami. Pred začatím práce vyhl'adajte a odstráňte všetky kince, skrutky a iný cudzí materiál z obrobku.

- Pred zapnutím zariadenia odstráňte zo stola píly klúče, odrezky a ostatné predmety.

- Počas práce nenoste nikdy rukavice. Nosenie rukavíc sa odporúča len pri inštalácii rezacích nástrojov.

■ Ruky sa nesmú dostat' do dráhy rezania pílového listu.

- Pílu nechajte chvíľu bežať a až potom vložte obrobok. Počúvajte vibrácie alebo klopanie pílového listu, čo môže naznačovať nesprávne namontovanie alebo vyváženie pílového listu.

■ Zariadenie sa nesmie používať na robenie drážok a zárezov.

- Ked' je vložka stola opotrebovaná, vymeňte ju.

- Ked' stroj beží, nevykonávajte na ñom žiadne úpravy. Pred vykonávaním úprav vyberte zástrčku z el. zásuvky.

- Venujte mimoriadnu pozornosť pokynom, ktoré napomáhajú znížiť nebezpečenstvo SPÄTNEHO NÁRAZU. SPÄTNY NÁRAZ je náhla reakcia na zaseknutý, ohnutý alebo zle umiestnený pílový list. SPÄTNY NÁRAZ spôsobuje vyrazenie obrobku dozadu, smerom k operátorovi. SPÄTNY NÁRAZ môže spôsobit’ vážne zranenie. SPÄTNEMU NÁRAZU možno zabrániť tak, že budete váš pílový list udržiavať ostrý, rozrezávacie vodidlo bude paralelne s pílovým listom, štiepací nôž a chránič pílového listu budú v dobrom stave a v správnej polohe, obrobok budete mat’ dobre uchopený, kým úplne neprejde popri pílovom liste a že nebudete rezat’ poskrúcané alebo nepravidelné kusy dreva alebo kusy, ktoré nemajú rovnú hranu na posúvanie pozdíž rozrezávacieho vodidla v pozdížnom smere.

• Nevykonávajte žiadne činnosti tak, že by ste ruky použivali na podopieranie obrobku alebo na jeho vedenie rukami, ale namiesto toho použite rozrezávacie vodidlo alebo pokosový blok.
• Ponad pílový list alebo v jeho okolí sa NIKDY nenahýbajte. Obrobok vytiahnite až vtedy, keď sa pílový list úplne zastavil.
• Obrobok neposúvajte prudko, ani príliš rýchlo. Obrobky, ktoré sú vyrobené z tvrdého materiálu, by sa mali vsúvat' čo najpomalšie. Obrobok pri posúvaní do píly nikdy neskladajte, ani neotáčajte. Ak sa pílový list zasekne alebo sa prestane otáčat', keď obrobok vsúvate, zariadenie okamžite vypnite. Odpojte zástrčku od el. zásuvky. Odstráňte kus, ktorý blokuje pílu.
• Ked' sa pílový list otáča, NESMIETE sa pokúšat' odstraňovať úlomky, ani sa dotýkať chrániča pílového listu.
  ■ Z obrobku odstráňte všetky hrče a až POTOM spustite pílu.
• S káblom zachádzajte správne. Pri odpájaní zástrčky z el. zásuvky nikdy net'ahajte za kábel. Kábel nevystavujte teplu, oleju, vode a ostrým hranám.
• Niektoré typy prachu, ktorý sa vytvára pri práci s pílou, môžu obsahovat' určité chemikálie, ktoré môžu spôsobit' rakovinu, vrodené chyby alebo iné genetické poškodenia. Niektoré príklady týchto látok sú:
• olovo z náterov obsahujúcich olovo,
• arzén a chróm z chemicky upraveného dreva.
• Zdravotné nebezpečenstvo vyplývajúce z takéhoto používania závisí od frekvencie vykonávania tohto druhu práce.
• Opatrenia pre zníženie vystavovania sa týmto chemikáliám: vždy pracujte v dobre vetranej oblasti a používajte schválené ochranné vybavenie, napr. protiprachovú masku, ktorá je špeciálne určená na filtrovanie mikroskopických častíc.
• Pri pílení pripojte na systém pre vyfukovanie prachu príslušné zariadenie.
• Chránič môžete zdvihnút' a polohovať zatial' obrobok, alebo ak chcete pri údržbárskych prácach získat' lepší prístup k niektorému miestu. Pred pripojením zariadenia k elektrickej sieti musí byť chránič pílového listu znížený a umiestnený naplocho na stole píly.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE LASERY

Varovanie! Laserový lúč môže poškodit' zrak. Nikdy sa nepozerajte priamo do laserového lúča.

• Počas používania nemierte laserovým lúčom na ľudí, priamo ani nepriamo, ani cez odrazové povrchy.
  Tento laser spíňa požiadavky triedy 2 podľa príslušnej normy. Jednotka neobsahuje žiadne súčasti vyžadujúce servis. Plášť zo žiadneho dôvodu neotvárajte. Ak je jednotka poškodená, nechajte poškodenie opraviť autorizovanému opravnému servisu.
• Okuliare na pozeranie lasera nie sú ochrannými okuliarmi pred laserovým žiarením.

8 MONTÁŽ

Pred vykonávaním nastavovacích prác alebo údržby odpojte elektrickú zástrčku.

Túto pokosovú pílu neprevádzkujte, kým nebola úplne zložená a správne pripravená na použitie v súlade s týmto návodom.

8.1 Zostavenie pily (obr. 1 - 6)

- Ak chcete nastavit otočný stôl (16), ukazovákom potiahnite spodnú páčku polohy (12) nahor.

POWX075751DB SK

• Otočte otočný stôl (16) a ukazovatel' (14) do požadovaného uhla na mierke (15) a zaistite ich na mieste otáčaním rukoväti v smere hodinových ručičiek (13).
• Jemným stlačením hlavy stroja (5) nadol a vytiahnutím zaistovacieho kolíka (24, obr. 3) z konzoly motora sa píla odpojí z najnižšej polohy.
• Na nepohyblivom pílovom stole (17) je možné zaistit' upínacie zariadenie (8) dol'ava alebo doprava.
• Pripojte podpery obrobku (9) k pevnému stolu píly (17), ako je znázornené na obrázku 6a, b, c, a úplne ich zatlačte. Hriadele zaistite prídržnými pružinami, aby ste zabránili náhodnému vyklíznutiu. Potom upevnite v požadovanej polohe pomocou skrutiek (10, obr. 6b).
• Hlavu stroja (5) je možné naklonit' max. 45° doľava povolením zaist’ovacej páčky (22), aby sa hlava stroja (5) naklonila doprava na max. 45°. Poistná skrutka (22a) musí byť tiež uvoľnená.

9 PREVÁDZKOVÉ POKYNY

9.1 Presné nastavenie dorazu pre pokosový rez 45° (obr. 1, 3, 5, 15)

Poznámka: Vyžaduje sa uhlový merač (nie je súčast'ou balenia).

■ Sklopte hlavu stroja (5) a zaistite ho zaist'ovacím kolíkom (24).
■ Upevnite otočný stôl píly (16) v 0° polohe.
- Povol'te zaist'ovaciu páčku (22) a pomocou rukoväte (1) nakloňte hlavu stroja (5) o 45° dolava.
- Uhlový merač (b) umiestnite medzi pílový kotúč (7) a otočný stôl (16).
- Uvoľnite kontramatku (c). Nastavovaciu skrutku (31) nastavte tak, aby uhol medzi pílovým kotúčom (7) a otočným stolom (16) bol presne 45°.
■ Nastavenie znova zaistite kontramaticou (d).

9.2 Presné nastavenie dorazu pri priečnom reze 90° (obr. 3, 5, 14)

Poznámka: Vyžaduje sa uhlový merač (nie je súčast'ou balenia).

■ Sklopte hlavu stroja (5) a zaistite ho zaist'ovacím kolíkom (24).
■ Povol'te zaist'ovaciu páčku (22).
- Uhlový merač (a) umiestnite medzi pílový kotúč (7) a otočný stôl (16).
- Uvolnite kontramatku (d). Nastavovaciu skrutku (30) nastavte tak, aby uhol medzi pilovým kotúčom (7) a otočným stolom (16) bol 90°.
■ Nastavenie znova zaistite kontramaticou (d).
- Následne skontrolujte polohu ukazovatel'a uhla.
- V prípade potreby povolte ukazovatel' (20, obr. 5) pomocou skrutkovača, nastavte na mierke do polohy 0° (19, obr. 5) a mierku opät utiahnite.

9.3 Rovný priečny rez na 90°(skosenie hlavy stroja 0° a otočný stôl 0°) (obr. 1, 2, 6, 7)

• V prípade šírky rezu do cca 100 mm je možné zafixovat posuvnú funkciu píly pomocou zaistovacej páčky (23) v zadnej polohe.
• V tejto polohe je možné stroj ovládat' v režime priečneho rezania. Ak je šírka rezu väčšia ako 100 mm, je potrebné zaistit', aby bola zaistovacia páčka (23) povolená a aby sa hlava stroja (5) mohla posúvat'.

• Pozor! Pri pokosových rezoch 90° musí byt' pohyblivý zadný vodiaci prvok (28) zaistený vo vnútornej polohe.

• Otvorte poistnú skrutku (29) na pohyblivom zadnom vodiacom prvku (28) a pohyblivý zadný vodiaci prvok (28) zatlačte dovnútra.

• Pohyblivý zadný vodiaci prvok (28) musí byť zaistený v polohe dostatočne vzdialenej od vnútornej polohy, aby vzdialenost' medzi zadným vodiacim prvkom (28) a pílovým kotúčom (7) nebola väčšia ako 5 mm.
• Pred rezaním skontrolujte, či nemôže dôjst' ku kolízii medzi zadným vodiacim prvkom (28) a pílovým kotúčom (7).
• Znova dotiahnite poistnú skrutku (29) a presuňte hlavu stroja (5) do hornej polohy.
• Rukovät'ou (1) posuňte hlavu stroja (5) dozadu a v prípade potreby ju zaistite v tejto polohe (v závislosti od šírky rezu).
• Rezaný kus položte na zadný vodiaci prvok (18) a na otočný stôl (16).
• Zaistite materiál pomocou upínacieho zariadenia (8) na pevnom pílovom stole (16), aby ste zabránili pohybu materiálu počas rezania.
  ■ Uvol'nite prepínač zámku (3) a stlačením vypínača (2) spust'te motor.
• Ked' je skrutka posuvnej lišty (23) zaistená na svojom mieste: pomocou rukoväti (1) pohybujte hlavou stroja (5)
• Režte postupne s miernym tlakom smerom nadol, kým pílový kotúč (7) úplne neprereže obrobok.
• Pri povolenej skrutke posuvnej lišty (23) potiahnite hlavu stroja (5) úplne dopredu. Sklopte rukováť (1) na úplné dno rovnomerným a miernym tlakom nadol.
• Teraz pomaly a plynule tlačte hlavu stroja (5) úplne dozadu, kým sa pílový kotúč (7) úplne neprereže.
• Po dokončení rezania vráťte hlavu stroja (5) spät do hornej polohy a uvoľnite vypínač (2).
• Pozor! Stroj automaticky vykoná zdvih smerom nahor kvôli vratnej pružine, t. j. po dokončení rezu neuvolňujte rukovat' (1); namiesto toho nechajte hlavu stroja pomaly sa pohybovat' nahor a súčasne vyvíjajte mierny protitlak.

9.4 Rovný priečny rez 90° s pokosovým uhlom (sklonenie hlavy stroja 0° a otočný stôl medzi 0 – 45°) (obr. 1, 6, 7)

• Pílou je možné uskutočnit' priečne rezy s pokosovým uhlom 0 – 45° doľava a 0 – 45° doprava.
• Uvoľnite poistnú skrutku (29) na kryte zadného vodiaceho prvku (28) a zatlačte zadný vodiaci prvok (28) smerom von.
• Zadný vodiaci prvok (28) musí byt' zaistený v polohe dostatočne vzdialenej od vnútornej polohy, aby vzdialenost' medzi zadným vodiacim prvkom (28) a pílovým kotúčom (7) nebola väčšia ako 5 mm.
• Pred rezaním skontrolujte, či nemôže dôjst' ku kolízii medzi zadným vodiacim prvkom (28) a pílovým kotúčom (7).
  ■ Poistnú skrutku (29) znova utiahnite.
• Pomocou rukoväte (13) nastavte otočný stôl (16) do požadovaného uhla. Ukazovatel' (14) na otočnom stole (16) musí zodpovedať požadovanému uhlu na mierke (15) na pevnom stole píly (17).
• Otočením rukoväte (13) v smere hodinových ručičiek upevnite otočný stôl (16) na svoje miesto.
• Vykonajte rez, ako je opísané vyššie.

9.5 Šikmý rez 0 – 45° (otočný stôl v 0° polohe) (obr. 1, 2, 6, 8)

- Priečnu pílu je možné použit' k uskutočňovaniu šikmých rezov v uhle 0 – 45° vzhľadom k obrábanému povrchu.

- Dôležité! Na šikmé rezy (sklonená hlava píly) musí byť zadný vodiaci prvok (28) zaistený vo vonkajšej polohe.

- Uvoľnite poistnú skrutku (29) zadného vodiaceho prvku (28) a zatlačte zadný vodiaci prvok smerom von.

• Zadný vodiaci prvok (28) musí byť upevnený dostatočne d'aleko od najvnútornejšej polohy, aby vzdialenost medzi ním a pilovým kotúčom (7) bola maximálne 5 mm.
• Pred rezaním skontrolujte, či sa zadný vodiaci prvok (28) a pílový kotúč (7) nemôžu zrazit'.
• Znova zaistite poistnú skrutku (29) a presuňte hlavu stroja (5) do hornej polohy.
  ■ Upevnite otočný stôl píly (16) v 0° polohe.
• Uvoľnite nastavovaciu skrutku (22, obr. 5) a pomocou rukoväte (1) nakloňte hlavu stroja (5) doľava, kým ukazovatel' (20) neukáže na mierke (19) požadovaný uhol, znova utiahnite upevňovaciu skrutku (22, obr. 5).
• Vykonajte rez, ako je opísané vyššie.

9.6 Šikmé rezy 0 – 45° a pokosové rezy 0 – 45° (hlava stroja na 0 – 45° a otočný stôl 0 – 45°) (obr. 1, 2, 6, 9)

Poznámka: Pílu je možné použit' k uskutočňovaniu šikmých rezov doľava a doprava v uhle 0 – 45° vzhľadom k obrábanému povrchu a súčasne v uhle 0 – 45° doľava alebo v uhle 0 – 45° doprava vzhľadom k zadnému vodiacemu prvku (dvojitý pokosový rez).

• Dôležité. Na pokosové rezy (šikmá hlava píly) musí byť zadný vodiaci prvok (28) zaistený vo vonkajšej polohe.
• Uvoľnite poistnú skrutku (29) zadného vodiaceho prvku (28) a zatlačte zadný vodiaci prvok smerom von.
• Zadný vodiaci prvok (28) musí byť upevnený dostatočne d'aleko od najvnútornejšej polohy, aby vzdialenost medzi zadným vodiacim prvkom (28) a pílovým kotúčom (7) dosahovala maximálne 5 mm.
• Pred rezaním skontrolujte, či sa zadný vodiaci prvok (28) a pílový kotúč (7) nemôžu zraziť.
• Znova zaistite poistnú skrutku (29), presuňte hlavu stroja (5) do hornej polohy.
• Uvol'nite otočný stôl (16) povolením rukoväte (13) a potiahnutím páčky polohy (12) nahor.
• Pomocou rukoväte (13) nastavte otočný stôl (16) na požadovaný uhol.
• Opätovným zatiahnutím rukoväte (13) upevnite otočný stôl.
• Uvoľnite zaistovaciu skrutku (22, obr. 5) a pomocou rukoväte (1) nakloňte hlavu stroja (5) doľava alebo doprava nahor do požadovaného uhla.
  ■ Znova utiahnite upevňovaciu skrutku (22).
• Vykonajte rez, ako je opísané vyššie.

Alternativne je možné použit' aj špecializovaný vysávač, prípadne adaptér.

9.9 Výmena pílového kotúča (obr. 10, 11, 12 a 13)

Dôležité informácie: Vytiahnite siet'ovú zástrčku! Pri výmene pílového kotúča noste ochranné rukavice. Riziko zranenia!

■ Nadvihnite hlavu stroja (5).
- Povol'te skrutku (f) krytu vodiaceho prvku, aby sa mohol voľne pohybovat'.

• Vyklopte kryt pílového kotúča (6) nahor až k bodu, kde je vybranie v kryte pílového kotúča (6) nad skrutkou príruby (32).
  ■ Vložte šesthranný klúč (c) do skrutky príruby (32).
• Pevne stlačte zámok pílového hriadel'a (4) a pomaly otáčajte skrutkou príruby (32) v smere hodinových ručičiek.
• Zámok pílového hriadel'a (4) zaberie maximálne po jednom otočení.
• Teraz trocha väčšou silou uvoľnite skrutku príruby (32) v smere hodinových ručičiek.
• Otočte skrutku príruby (32) doprava a odstráňte vonkajšiu prírubu (33).
• Vyberte kotúč (7) z vnútornej príruby (34) a vytiahnite ho nadol.
• Opatrne očistite skrutku príruby (32), vonkajšiu prírubu (33) a vnútornú prírubu (34).
• Namontujte a upevnite nový pílový list (6) v opačnom poradí.
• Dôležité! Uhol rezu zubov, inými slovami smer otáčania pílového kotúča (7), sa musí zhodovať so smerom šípky na puzdre.
• Presuňte vodiacu lištu do polohy a znova utiahnite skrutku (f).
• Pred pokračovaním v práci sa uistite, že všetky bezpečnostné zariadenia sú v dobrom funkčnom stave.

Dôležité informácie: Je nutné správne vykonat' postup výmeny a zarovnania pilového listu (7).

10 ČISTENIE A ÚDRŽBA

Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku!

10.1 Čistenie

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

Ak je poškodený napájací kábel (alebo sieťová zástrčka), musí sa vymenit'. Výmenu napájacieho kábla smie vykonat' len alebo kvalifikovaný špecialista (kvalifikovaný elektrikár).

11 TECHNICKÉ ÚDAJE

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

• Priebežne čistíme celé zariadenie a jeho príslušenstvo.
• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.
• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.
• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.

15 ODSTRAŇOVANIE PORÚCH

PROBLÉM	PRÍČINA	SPÓSOB NÁPRAVY
Motor nebeží.	Do stroja sa nedostáva elektrina.Motor je preťažený alebo prehriaty.	Skontrolujte zdroj napätia a elektrický kábel.Nástroj nechajte bežať na vol’ných otáčkach asi 2 minúty, aby sa vychladil.
Vibrácie sú príliš silné.	Skrutky alebo súčasti sú uvol’nené.Pokosová píla nie je správne namontovaná.Obrobok nie je správne upnutý.	Utiahnite všetky skrutky.Pokosovú pílu správne namontujte.Zaistite obrobok.

16 ZÁRUKA

- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.

- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

17 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

18 VYHLÁSENIE O ZHODE

VARO N.V. – Vic. Van Rompuy n.v., Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že

obchodná známka: POWERplus

model: POWX075751DB

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/ES

2014/30/EÚ

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN IEC61000-3-11 : 2019

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
