GEBRUIKSAANWIJZING POWX075751DB PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

9.1 Precisie-instelling van de aanslag voor een versteksnede van 45° (Fig. 1, 3, 5,

15) ............................................................................................................................ 8

9.2 Precisie-instelling van de aanslag voor afkorten 90° (Fig. 3, 5, 14) ..................... 8

9.3 Een rechte afkortsnede maken onder 90° (kantelhoek machinekop op 0° en

draaibare tafel onder 0°) (Fig. 1, 2, 6, 7) ................................................................. 8

9.4 Rechte afkortsnede onder 90° met verstekhoek (kantelhoek machinekop op 0°

9.6 Afschuinhoek 0°- 45° en versteksnede 0° - 45° (machinekop onder 0° - 45° en

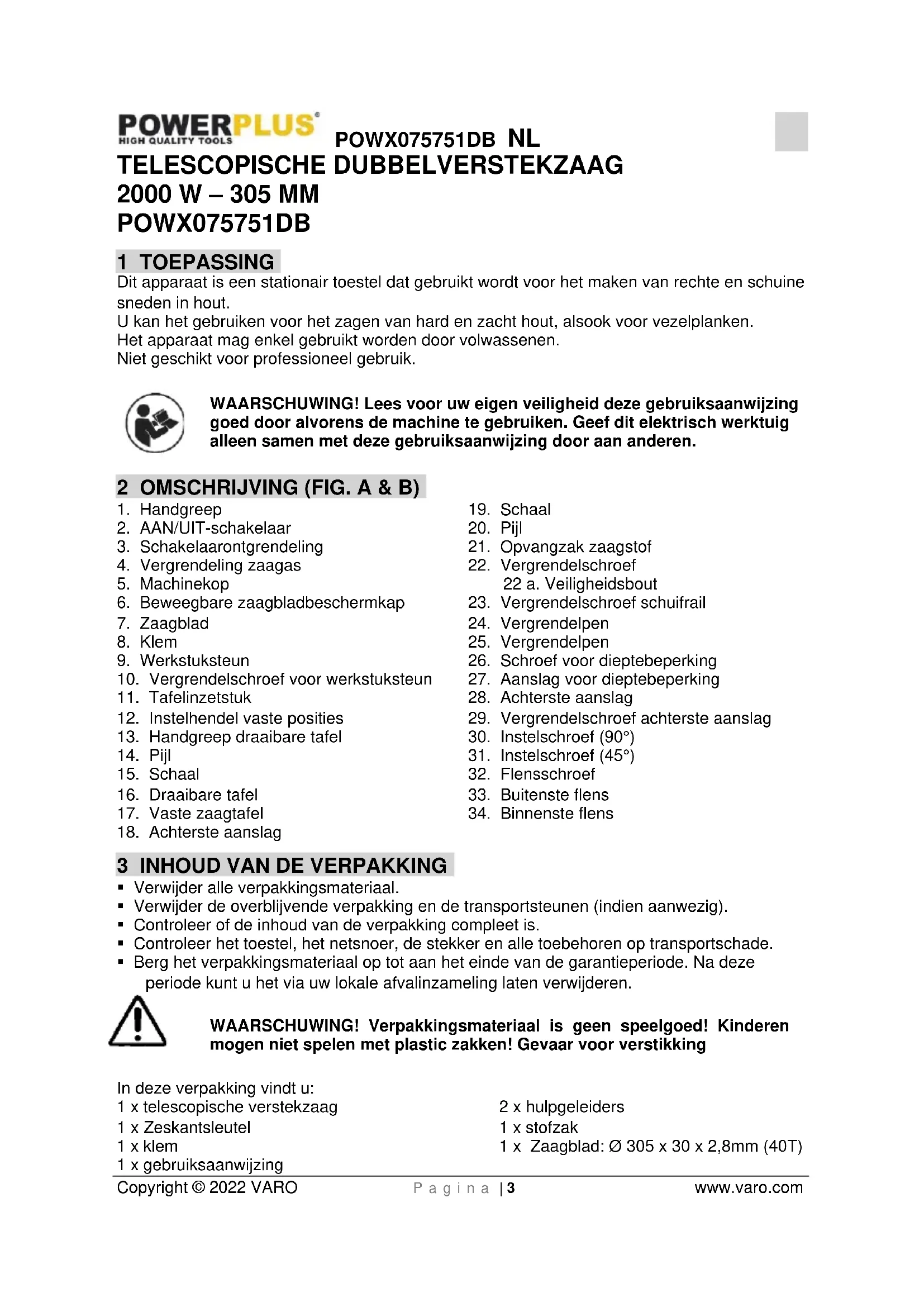

Copyright © 2022 VARO P a g i n a | 3 www.varo.com TELESCOPISCHE DUBBELVERSTEKZAAG 2000 W – 305 MM POWX075751DB 1 TOEPASSING Dit apparaat is een stationair toestel dat gebruikt wordt voor het maken van rechte en schuine sneden in hout. U kan het gebruiken voor het zagen van hard en zacht hout, alsook voor vezelplanken. Het apparaat mag enkel gebruikt worden door volwassenen. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 OMSCHRIJVING (FIG. A & B)

10. Vergrendelschroef voor werkstuksteun

18. Achterste aanslag

21. Opvangzak zaagstof

22. Vergrendelschroef

22 a. Veiligheidsbout

26. Schroef voor dieptebeperking

27. Aanslag voor dieptebeperking

28. Achterste aanslag

29. Vergrendelschroef achterste aanslag

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking In deze verpakking vindt u: 1 x telescopische verstekzaag 1 x Zeskantsleutel 1 x klem 1 x gebruiksaanwijzing 2 x hulpgeleiders 1 x stofzak 1 x Zaagblad: Ø 305 x 30 x 2,8mm (40T)POWX075751DB NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Draag een beschermingsbril.

Lees de handleiding voor gebruik.

Conform de essentiële eisen van de Europese richtlijn(en).

Klasse II - De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. HetPOWX075751DB NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com

Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

• Draag altijd oogbescherming.

• Gebruik het gereedschap niet in de aanwezigheid van brandbare vloeistoffen of gassen.

• Gebruik NOOIT het gereedschap als er een doorslijpschijf (en geen zaagblad) op werd gemonteerd.

• Controleer het blad vóór ieder gebruik op scheurtjes of beschadigingen. Vervang een gescheurd of beschadigd blad onmiddellijk.

• Gebruik enkel zaagbladen die door de fabrikant werden aangeraden en die voldoen aan EN847-1.

• Gebruik altijd de accessoires die in deze handleiding worden aanbevolen.

• Kies het juiste zaagblad voor het te zagen materiaal.

• Zorg er altijd voor dat het blad en scherp en proper is om het geproduceerde lawaai te verminderen.

• Gebruik correct geslepen zaagbladen. Hou u aan de maximumsnelheid die op het zaagblad is aangegeven.

• Reinig de as, de flenzen (vooral de montageoppervlakken) en de zeskantmoer vóór het monteren van het blad. Slechte montage kan tot trillen/slaan of tot doorslippen van het zaagblad leiden.

• Zaag geen metalen zoals nagels en schroeven. Zoek en verwijder alle nagels, schroeven en andere vreemde materialen uit het werkstuk, vóór u begint te werken.

• Verwijder sleutels, afgezaagde stukken enz. van de tafel vóór u de schakelaar aanzet.

• Draag NOOIT handschoenen tijdens het werken (enkel tijdens het vervangen van de snijgereedschappen kunt u handschoenen dragen).

• Hou uw handen uit de snijlijn van het zaagblad.

• Sta NOOIT of laat NOOIT iemand in de snijlijn van het zaagblad staan.

• Laat de zaag even draaien vóór u het werkstuk aanbrengt. Let op het trillen en slaan van het zaagblad wat kan wijzen op een slechte montage of uitbalancering van het blad.

• Het gereedschap mag niet gebruikt worden voor het aanbrengen van sleuven of sponningen.

• Vervang het tafelinzetstuk als het versleten is.

• Regel NOOIT iets bij als het toestel draait. Haal de stekker uit het stopcontact vóór het afregelen.

• Gebruik een duwstok wanneer nodig. Een duwstok MOET worden gebruikt bij het langszagen van smalle werkstukken om zo uw handen en vingers goed uit de buurt van het zaagblad te houden.

• Berg de duwstok altijd op wanneer hij niet wordt gebruikt.

• Let in het bijzonder op de instructies voor het verminderen van het gevaar op TERUGSLAG. TERUGSLAG is een plotse reactie op een geklemd, verbogen of slecht uitgelijnd zaagblad. TERUGSLAG veroorzaakt het terugwerpen van het werkstuk in de richting van de operator. TERUGSLAG KAN TOT ERNSTIGE VERWONDINGEN LEIDEN. Vermijd TERUGSLAG door het blad scherp te houden, de langsgeleider evenwijdig aan het zaagblad te houden, het spouwmes en de zaagkap op hun plaats en in goede staat te houden, door het werkstuk niet los te laten tot u het volledig voorbij het zaagblad hebt geduwd en door geen stukken in hun langsrichting te zagen die gedraaid of scheefgetrokken zijn of die geen rechte kant hebben om naast de langsgeleider te bewegen.

• Voer geen bewerkingen uit met de vrije hand. Met de vrije hand betekent dat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden in plaats van de langsgeleider of de verstekbak.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

• Buig NOOIT over of rond het zaagblad. Reik NOOIT naar een werkstuk vóór het zaagblad volledig tot stilstand is gekomen.

• Vermijd plots en snel aanvoeren. Voer harde werkstukken zo traag mogelijk door. Plooi of draai een werkstuk nooit tijdens het aanvoeren. Als het zaagblad tijdens het aanvoeren vastloopt of klemt, zet dan het toestel onmiddellijk uit. Haal de stekker uit het stopcontact. Verwijder de blokkering.

• Verwijder NOOIT afgezaagde stukjes en raak nooit de zaagkap aan zolang het blad draait.

• Klop alle losse knoesten van het werkstuk af VÓÓR u begint met zagen.

• Mishandel het snoer niet. Trek nooit aan het snoer om de stekker uit het stopcontact te halen. Hou het snoer uit de buurt van hitte, olie, water en scherpe randen.

• Sommige soorten stof die ontstaan tijdens het werken bevatten chemicaliën die kanker, geboorteafwijkingen of andere erfelijke schade kunnen veroorzaken. Enkele voorbeelden van deze stoffen zijn:

• lood uit materiaal met loodhoudende verf

• arsenicum en chroom uit chemisch behandelde houtsoorten

• uw gevaar door deze blootstellingen is afhankelijk van hoe vaak u dit werk doet

• Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed verluchte omgeving en werk met gekeurde veiligheidsuitrusting zoals stofmaskers die speciaal ontworpen werden om microscopische deeltjes uit te filteren.

• Sluit het toestel voor het zagen aan op een stofopvangsysteem.

• De kap kan tijdens het plaatsen van het werkstuk of, voor het gemak, tijdens onderhoudswerkzaamheden worden opgetild. Zorg ervoor dat de zaagkap neergelaten is en vlak tegen de zaagtafel leunt vóór u het toestel aansluit.

7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR LASERS

Waarschuwing! De laserstraal kan potentieel ernstige schade aan de ogen veroorzaken. Kijk of staar nooit direct in de laserstraal.

• Richt de laserstraal tijdens gebruik nooit op mensen, hetzij direct, hetzij indirect via reflecterende oppervlakken.

• Deze laser voldoet aan klasse 2 volgens de van toepassing zijnde standaard. Het apparaat heeft geen onderhoudsdelen. Open de behuizing in geen geval. Indien het apparaat is beschadigd, laat u de beschadiging repareren door een erkend hersteller.

• Laserbril is een niet beschermende bril tegen laserstraling 8 ASSEMBLAGE Haal altijd de stekker uit het stopcontact voor u een afregeling of onderhoud uitvoert. Gebruik de verstekzaag niet alvorens deze volledig gemonteerd is en klaargemaakt is voor gebruik in overeenstemming met deze handleiding.

8.1 De zaag assembleren (Fig. 1 - 6)

• Om de draaibare tafel in te stellen (16), trekt u de onderste positioneringshendel (12) met uw wijsvinger naar boven.

• Draai de draaibare tafel (16) tot de pijl (14) de gewenste hoek op de schaal (15) aanwijst en zet ze vast door de handgreep (13) in wijzerzin te draaien.

• Om de zaag uit de laagste stand te halen, duwt u de machinekop (5) lichtjes naar beneden en trekt u tegelijkertijd aan de vergrendelpen (24 – Fig. 3) van de motorbeugel.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com

• Het is mogelijk de klem (8) aan de linker- of rechterkant van de vaste zaagtafel (17) te plaatsen.

• Monteer de werkstuksteunen (9) aan de vaste zaagtafel (17) zoals getoond in Fig. 6 a, b, c en duw ze volledig in. Zet de stangen met de borgveren vast om te voorkomen dat ze er per ongeluk uitvallen. Zet ze dan in de gewenste stand vast m.b.v. de schroeven (10 – Fig. 6b).

• Het is mogelijk de machinekop (5) max. 45° naar links te kantelen door de vergrendelingshendel (22) los te zetten. Om de machinekop (5) max. 45° naar rechts te kantelen, moet ook de veiligheidsbout (22a) worden losgezet. 9 BEDRIJFSINSTRUCTIES

9.1 Precisie-instelling van de aanslag voor een versteksnede van 45° (Fig. 1, 3, 5,

15) Opmerking: Vereist een hoekmaat (niet meegeleverd).

• Breng de machinekop (5) naar beneden en zet vast met de vergrendelpen (24).

• Zet de draaibare tafel (16) vast in de 0°-stand.

• Zet de vergrendelingshendel (22) los en gebruik de handgreep (1) om de machinekop (5) 45° naar links te kantelen.

• Plaats de hoekmaat (b) tussen het zaagblad (7) en de draaibare tafel (16).

• Zet de tegenmoer (d) los. Regel de instelschroef (31) bij totdat de hoek tussen het zaagblad (7) en de draaibare tafel (16) exact 45° is.

• Zet de tegenmoer (d) vast om deze instelling te bewaren.

9.2 Precisie-instelling van de aanslag voor afkorten 90° (Fig. 3, 5, 14)

Opmerking: Vereist een hoekmaat (niet meegeleverd).

• Laat de machinekop (5) neer en zet vast met de vergrendelpen (24).

• Zet de vergrendelingshendel (22) los.

• Plaats de hoekmaat (a) tussen het zaagblad (7) en de draaibare tafel (16).

• Zet de tegenmoer (d) los. Regel de instelschroef (30) bij totdat de hoek tussen het zaagblad (7) en de draaitafel (16) 90° is.

• Zet de tegenmoer (d) opnieuw vast om deze instelling te bewaren.

• Controleer vervolgens de positie van de hoekschaalindicator.

• Indien nodig: zet de pijl los (20 – Fig. 5) m.b.v. een schroevendraaier, stel de hoek op de schaal in op 0° (19 - Fig. 5) en zet de pijl opnieuw vast.

9.3 Een rechte afkortsnede maken onder 90° (kantelhoek machinekop op 0° en

draaibare tafel onder 0°) (Fig. 1, 2, 6, 7)

• In het geval van zaagbreedtes tot ongeveer 100 mm, is het mogelijk de uitschuiffunctie van de zaag met de vergrendelingshendel (23) in de achterste stand vast te zetten.

• In deze stand kan de machine gebruikt worden om af te korten. Wanneer de zaagbreedte meer dan 100 mm bedraagt, is het nodig dat de vergrendelingshendel (23) los staat en dat de machinekop (5) kan verschuiven.

• Opgelet! Voor versteksneden van 90° moet de beweegbare achterste aanslag (28) in de binnenste positie vastgezet worden.

• Zet de vergrendelschroef (29) van de achterste aanslag (28) los en duw de verplaatsbare achterste aanslag (28) naar binnen.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com

• De verplaatsbare achterste aanslag (28) moet in een stand worden vastgezet die ver genoeg van de binnenste positie verwijderd is zodat de afstand tussen de achterste aanslag (28) en het zaagblad niet meer dan 5 mm is.

• Voordat u de zaagsnede maakt: controleer dat er geen contact kan plaatsvinden tussen de achterste aanslag (28) en het zaagblad (7).

• Zet de vergrendelschroef (29) opnieuw vast en beweeg de machinekop (5) naar zijn bovenste stand.

• Gebruik de handgreep (1) om de machinekop (5) naar achter te duwen en zet hem indien nodig in die stand vast (afhankelijk van de zaagbreedte).

• Plaats het te zagen stuk hout tegen de achterste aanslag (18) en op de draaibare tafel (16).

• Zet het materiaal op de draaibare zaagtafel (16) vast m.b.v. de klem (8) om te voorkomen dat het materiaal beweegt tijdens het zagen.

• Bedien de schakelaarontgrendeling (3) en duw de AAN/UIT-schakelaar (2) in om de motor te starten.

• Met de schuifrail (23) vastgezet: gebruik de handgreep (1) om de machinekop (5) te bewegen.

• Duw de machinekop gelijkmatig en met een lichte druk naar beneden totdat het zaagblad (7) volledig door het werkstuk gezaagd heeft.

• Met de schuifrail (23) los: trek de machinekop (5) volledig naar voor. Breng de handgreep (1) met een gelijkmatige en lichte druk volledig naar beneden.

• Duw nu de machinekop (5) traag en gelijkmatig tot helemaal naar achter totdat het zaagblad (7) de volledige snede gemaakt heeft.

• Wanneer het zagen voltooid is, plaats de machinekop (5) volledig naar achter en in zijn bovenste stand en laat dan de AAN/UIT-schakelaar (2) los.

• Opgelet! Door de terugkeerveer voert de machine automatisch een opwaartse beweging uit. Laat dus de handgreep (1) niet los na het voltooien van de snede, maar laat de machinekop traag naar boven komen door een lichte tegendruk uit te oefenen.

9.4 Rechte afkortsnede onder 90° met verstekhoek (kantelhoek machinekop op 0°

en draaibare tafel tussen 0°- 45°) (Fig. 1, 6, 7)

• De zaagmachine kan gebruikt worden om afkortsneden te maken met een verstekhoek van 0°- 45° naar links en 0°- 45° naar rechts.

• Zet de vergrendelschroef (29) van de achterste aanslag (28) los en duw de achterste aanslag (29) naar buiten.

• De achterste aanslag (28) moet in een positie worden vastgezet, ver genoeg van de binnenste positie, waarbij de afstand tussen de achterste aanslag (28) en het zaagblad (7) minder dan 5 mm is.

• Voordat u de snede maakt: controleer dat de achterste aanslag (28) niet met het zaagblad (7) in contact kan komen.

• Zet de vergrendelschroef (29) opnieuw vast.

• Gebruik de handgreep (13) om de draaibare tafel (16) onder de gewenste hoek in te stellen. De pijl (14) op de draaibare tafel (16) moet overeenstemmen met de gewenste hoek op de schaal (15) op de vaste zaagtafel (17).

• Draai de handgreep (13) in wijzerzin om de draaibare tafel (16) vast te zetten.

• Maak de snede zoals hierboven beschreven.

9.5 Afschuinsnede 0°- 45° (draaibare tafel op 0°) (Fig. 1, 2, 6, 8)

• De afkortzaag kan gebruikt worden om afschuinsneden te maken van 0° - 45° t.o.v. het werkvlak.

• Belangrijk! Om afschuinsneden te maken (gekantelde zaagkop), moet de achterste aanslag in de buitenste positie vastgezet worden.

• Zet de vergrendelschroef (29) van de achterste aanslag (28) los en duw de aanslag naar buiten.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• De achterste aanslag (28) moet in een positie worden vastgezet, ver genoeg van de binnenste positie, waarbij de afstand tussen de achterste aanslag (28) en het zaagblad (7) maximaal 5 mm is.

• Voordat u de snede maakt: controleer dat de achterste aanslag (28) niet met het zaagblad (7) in contact kan komen.

• Zet de vergrendelschroef (29) opnieuw vast en beweeg de machinekop (5) naar de bovenste stand.

• Zet de draaibare tafel (16) vast in de 0°-stand.

• Zet de vergrendelschroef (22 - Fig. 5) los en gebruik de handgreep (1) om de machinekop (5) naar links te kantelen totdat de pijl (20) de gewenste hoek weergeeft op de schaal (19), zet dan de vergrendelschroef (22 – Fig. 5) opnieuw vast.

• Maak de snede zoals eerder beschreven.

9.6 Afschuinhoek 0°- 45° en versteksnede 0° - 45° (machinekop onder 0° - 45° en

draaibare tafel op 0°- 45°) (Fig. 1, 2, 6, 9)

• Opmerking: De zaag kan gebruik worden om afschuinsneden te maken van 0°- 45° naar links of rechts t.o.v. het werkvlak en tegelijkertijd van 0° - 45° naar links of 0° - 45° naar rechts t.o.v. de achterste aanslag (dubbel verstek).

• Belangrijk. Om afschuinsneden (gekantelde machinekop) te maken, moet de achterste aanslag (28) in de buitenste positie worden gezet.

• Zet de vergrendelschroef (29) van de achterste aanslag (28) los en duw de achterste aanslag naar buiten.

• De achterste aanslag (28) moet in een positie worden vastgezet, ver genoeg van de binnenste positie, waarbij de afstand tussen de achterste aanslag (28) en het zaagblad (7) maximaal 5 mm is.

• Voordat u de snede maakt: controleer dat de achterste aanslag (28) niet met het zaagblad (7) in contact kan komen.

• Zet de vergrendelschroef (29) opnieuw vast en beweeg de machinekop (5) naar de bovenste stand.

• Zet de draaibare tafel (16) los door de handgreep (13) los te draaien en de positiehendel (12) naar boven te trekken.

• Gebruik de handgreep (13) om de draaibare tafel (16) op de gewenste hoek in te stellen.

• Draai de handgreep (13) opnieuw vast om de draaibare tafel vast te zetten.

• Zet de vergrendelschroef (22 – Fig. 5) los en gebruik de handgreep (1) om de machinekop (5) naar links of rechts onder de gewenste hoek te kantelen.

• Zet de vergrendelschroef (22) opnieuw vast.

• Maak de snede zoals eerder beschreven.

9.7 De zaagdiepte beperken (Fig. 3)

De zaagdiepte kan traploos ingesteld worden m.b.v. de schroef (26). Zet hiervoor de kartelmoer van de schroef (26) los. Draai de schroef naar binnen of naar buiten om de gewenste zaagdiepte in te stellen. Zet dan de kartelmoer op de schroef (26) opnieuw vast. Controleer de instelling door een testsnede uit te voeren.

9.8 Opvangzak zaagstof (Fig. 2)

De zaag is uitgerust met een afvalopvangzak (21) voor zaagstof en spanen. Duw de metalen ring op de stofopvangzak samen en breng hem aan op de uitlaatopening van het motorgedeelte. De afvalopvangzak (21) kan leeggemaakt worden m.b.v. de rits aan de onderkant. Als alternatief kan er ook een speciale stofzuiger gebruikt worden, mogelijk m.b.v. een adapter.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 11 www.varo.com

9.9 Het zaagblad vervangen (Fig. 10, 11, 12 en 13)

Belangrijk: Haal de stekker uit het stopcontact! Draag werkhandschoenen wanneer u het zaagblad vervangt. Gevaar voor verwondingen!

• Kantel de machinekop (5) naar boven.

• Zet de schroef (f) van de onderste beschermkap los zodat ze vrij kan bewegen.

• Kantel de zaagbladbeschermkap (6) naar boven tot het punt waarop de opening in de zaagbladbeschermkap (6) zich hoger dan de flensbout (32) bevindt.

• Stop de inbussleutel (c) in de flensbout (32).

• Duw de asvergrendeling (4) stevig in en draai de flensbout (32) traag in wijzerzin.

• Na minder dan 1 omwenteling grijpt de asvergrendeling (4) in.

• Gebruik nu iets meer kracht om de flensbout (32) in wijzerzin te draaien.

• Verwijder de flensbout (32) en verwijder de buitenste flens (33).

• Neem het zaagblad (7) van de binnenste flens (34) af en neem het langs onder uit.

• Reinig zorgvuldig de flensbout (32), buitenste flens (33) en binnenste flens (34).

• Monteer een nieuw zaagblad (7) en zet het vast door deze stappen in omgekeerde volgorde en richting uit te voeren.

• Belangrijk! De zaaghoek van de tanden, m.a.w. de draairichting op het zaagblad (7), moet overeenstemmen met de pijl op de behuizing.

• Beweeg de geleiderstang op zijn plaats en zet de schroef (f) opnieuw vast.

• Voordat u verder werkt: verzeker u ervan dat alle veiligheidsvoorzieningen zich in een goed werkende staat bevinden. Belangrijk! Telkens u het zaagblad (7) vervangt: controleer dat het vrij in het tafelinzetstuk (11) kan draaien, zowel loodrecht als onder de hoekinstellingen van 45°. Belangrijk! Het werk om het zaagblad (7) te vervangen en uit te lijnen, moet correct uitgevoerd worden.

10 REINIGING EN ONDERHOUD

Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.

• Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater.

• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen. Zorg ervoor dat er geen water in de machine komt.

Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).POWX075751DB NL Copyright © 2022 VARO P a g i n a | 12 www.varo.com 11 TECHNISCHE GEGEVENS Netspanning 220-240 V ~ 50 Hz Vermogen 2000 W (S6 40%) Toerental onbelast 3800 min-1 Beschermingsklasse

Afmetingen zaagblad 305 mm x 30 mm x 2,8 mm 12 SNIJCAPACITEIT Hoek werktafel Kantelhoek zaagkop Hoogte x breedte (mm) 90° 90° 105 x 330 mm 45° 90° 105 x 230 mm 90° 45° 60 x 330 mm (links) 90° 45° 33 x 330 mm (rechts) 45° 45° 60 x 230 mm (links) 45° 45° 33 x 230 mm (rechts) 13 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 95 dB(A) Geluidsvermogenniveau LwA 108 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. 14 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.

• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.

• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.

• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er condens ontstaat. 15 PROBLEEMOPLOSSING PROBLEEM MOGELIJKE OORZAAK OPLOSSING Motor draait niet. Er komt geen stroom tot bij het toestel. De motor is overbelast of oververhit. Controleer de netspanning en de stroomkabel. Laat het toestel rustig draaien gedurende 2 minuten om het af te koelen. Te sterke trillingen. Schroeven van onderdelen zijn te los. Het apparaat is niet goed gemonteerd. Werkstuk staat niet goed vast. Zet alle vijzen vast.

Monteer het apparaat correct.

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 17 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWX075751DB NL Copyright © 2022 VARO P a g i n a | 14 www.varo.com 18 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy n.v., Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, product: Telescopische dubbelverstekzaag handelsmerk: POWERplus model: POWX075751DB voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015
