Produkttype	Dobbel skrå gjæringssag med teleskop
Merke	PowerPlus
Modell	POWX075751DB
Nominell effekt	2000 W (S6 40%)
Forsyningsspenning	220-240 V ~ 50 Hz
Tomgangshastighet	3800 min⁻¹
Sagbladets diameter	305 mm
Sagbladets boring	30 mm
Sagbladets tykkelse	2,8 mm
Antall tenner på sagbladet	40
Skjærekapasitet ved 90° (H x B)	105 x 330 mm
Skjærekapasitet ved 45° hodevinkel	105 x 230 mm
Skjærekapasitet ved 45° bordvinkel	60 x 330 mm
Gjæringsvinkel (bord)	0° til 45° venstre/høyre
Skråvinkel (hode)	0° til 45° venstre/høyre
Lasersikte	Ja, klasse 2
Støvoppsamlingssystem	Innebygd støvpose
Beskyttelsesklasse	II (dobbelt isolert)
Medfølgende tilbehør	Sekskantnøkkel, tang, 2 sidestøttestenger, støvpose
Anbefalt vedlikehold	Rengjøring med myk klut, ingen løsemidler
Sikkerhet	Sperrebryter, sagbladsbeskyttelse, aksellås
Garanti	36 måneder

Ofte stilte spørsmål - POWX075751DB PowerPlus

Hvordan justere gjæringskuttstoppen til 45°?

Senk maskinhodet og lås det med låsepinnen. Still dreiebordet til 0°. Løsne låsespaken og vipp hodet 45° til venstre. Plasser en vinkelmåler mellom bladet og bordet, og juster justeringsskruen (31) til nøyaktig 45°. Stram kontramutteren.

Hvordan justere stoppet for kapping ved 90°?

Senk hodet og lås det. Løsne låsespaken. Plasser en vinkelmåler mellom bladet og bordet. Juster justeringsskruen (30) for å oppnå 90°, og stram kontramutteren. Kontroller skalaens indeks og korriger om nødvendig.

Hvordan skifte sagbladet?

Koble fra apparatet. Vipp hodet oppover. Løsne skruen på flensdekselet. Løft opp sagbladsbeskyttelsen. Bruk sekskantnøkkelen til å løsne baseskruen ved å dreie med klokken samtidig som du trykker inn aksellåsen. Fjern den ytre flensen og bladet. Monter det nye bladet i henhold til rotasjonsretningen, og sett alt sammen igjen.

Hva gjør jeg hvis sagen ikke starter?

Kontroller først at strømledningen og støpselet er i god stand og tilkoblet. Hvis motoren er overbelastet eller overopphetet, la den avkjøles ved å gå på tomgang i ca. 2 minutter. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Hvordan bruke lasersiktet?

Lasersiktet gjør det enklere å justere kuttet. Sørg for aldri å se direkte på laserstrålen. Det er klasse 2 og krever ikke vedlikehold. Hvis laseren er skadet, få den reparert av en autorisert tekniker.

Hva er maksimal skjærekapasitet?

Ved rett kutting i 90° (hode og bord på 0°) er kapasiteten 105 x 330 mm (høyde x bredde). Med en gjæringsvinkel på 45° på bordet er kapasiteten 60 x 330 mm. Se kapasitetstabellen i håndboken.

Hvordan vedlikeholde sagen?

Rengjør rammen regelmessig med en myk klut, helst etter hver bruk. Bruk aldri løsemidler som bensin eller alkohol. Pass på at det ikke kommer vann inn i maskinen. Kontroller strømledningen jevnlig og få den skiftet hvis den er skadet.

Hvilket tilbehør følger med?

Emballasjen inneholder: sagen, en sekskantnøkkel, en tang, to sidestøttestenger, en støvpose, et sagblad på 305 mm med 40 tenner, og bruksanvisningen.

Hvordan justere skjæredybden?

Skjæredybden justeres med begrenserskruen (26). Løsne den riflede mutteren, drei skruen for å justere ønsket dybde, og stram deretter mutteren. Utfør en prøveskjæring for å kontrollere.

Hva gjør jeg ved overdreven vibrasjon?

Kontroller at alle skruer er godt strammet. Forsikre deg om at sagen er riktig montert og at arbeidsstykket er godt støttet og låst. Hvis vibrasjonene vedvarer, kan bladet være ubalansert eller skadet; bytt det om nødvendig.

BRUKSANVISNING POWX075751DB PowerPlus

1 BRUKSOMRÅDE 3
2 BESKRIVELSE (FIG. A & B) 3
3 PAKKENS INNHOLD 3
4 SYMBOLFORKLARING .... 4
5 GENERELLE SIKKERHETSADVARSLER 4
5.1 Arbeidsplassen 4
5.2 Elektrisk sikkerhet 4
5.3 Personsikkerhet....5
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5
5.5 Service....5
6 YTTERLIGERE SIKKERHETSINSTRUKSJONER ....5
7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE . 7
8 MONTASJE....7
8.1 Montering av sagen (Fig. 1–6)....7
9 BRUKSANVISNING 7
9.1 Presisjonsjustering av stoppet for gjæringssnitt på 45° (Fig. 1, 3, 5, 15)......7
9.2 Presisjonsjustering av stoppet for krysskutt på 90° (Fig. 3, 5, 14) ......8
9.3 Lage et rett snitt på 90°(maskinhodets fas stilt til 0° og dreiebordet stilt til 0°) (Fig. 1, 2, 6, 7)....8
9.4 Rette snitt på 90° med gjæringsvinkel (maskinhodets fas stilt til 0° og dreiebordets vinkel stilt til 0°–45°) (Fig. 1, 6, 7)....9
9.5 Gjæringssnitt 0°–45° (dreiebord stilt til 0°) (Fig. 1, 2, 6, 8)....9
9.6 Skråsnitt 0°–45° og gjæringssnitt 0°–45°(med maskinhodet stilt til 0°–45° og dreiebordet til 0°–45°) (Fig. 1, 2, 6, 9)....9
9.7 Begrensning av kuttedybden (Fig. 3)....10
9.8 Sagstøvpose (Fig. 2)....10
9.9 Skifte sagbladet (Fig. 10, 11, 12 og 13)....10
10 RENGJ∅RING OG VEDLIKEHOLD 11
10.1 Rengjøring....11
10.2 Strømledning....11
11 TEKNISKE DATA....11

POWERPLUS® HIGH QUALITY TOOLS

POWX075751DB NO

12 SAGEKAPASITET 11
13 ST∅Y 11
14 OPPBEVARING 11
15 FEILS∅KING....12
16 GARANTI....12
17 MILJ∅ 12
18 SAMSVARSERKLÆRING....13

GJÆRINGSSAG MED DOBBEL SKRÅSKJÆRING OG GLIDER 2000 W – 305 MM POWX075751DB

1 BRUKSOMRÅDE

Dette elektroverktøyet er en stasjonær maskin til rett- og tverrsaging i tre. Du kan sage hardt og mykt tre, og også sponplater og fiberplater.

Verktøyet må kun brukes av voksne.

Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A & B)

1. Håndtak
2. PÅ/AV-bryter
3. Låsebryter
4. Sagaksellås
5. Maskinhode
6. Bevegelig sagbladvern
7. Sagblad
8. Festeanordning
9. Støtte for arbeidsstykket
10. Låseskrue for støtten til arbeidsstykket
11. Bordinnlegg
12. Posisjonsspak med trinn
13. Håndtak for dreibord
14. Peker
15. Målestokk
16. Dreiebord
17. Fastmontert sagbord
18. Bakstopper
19. Målestokk
20. Peker
21. Pose for sagstøv
22. Låseskrue
    22 a. Sikkerhetsbolt
23. Låseskrue for glideskinne
24. Låsesplint
25. Glideskinne
26. Skrue for kuttedybdebegrenseren
27. Stopp for kuttedybdebegrenseren
28. Stopper bak
29. Låseskrue for stopperen bak
30. Justeringsskrue (90°)
31. Justeringsskrue (45°)
32. Flensskrue
33. Ytterflens
34. Innerflens

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.

- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

- Sjekk at pakkens innhold er fullstendig.

- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

I pakken finner du:

1 gjæringssag og glider

1 Sekskantnøkkel

1 klemme

1 instruksjonshåndbok

2 sidestøtter

1 støvpose

1 Sagblad: ∅ 305 x 30 x 2,8mm (40T)

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

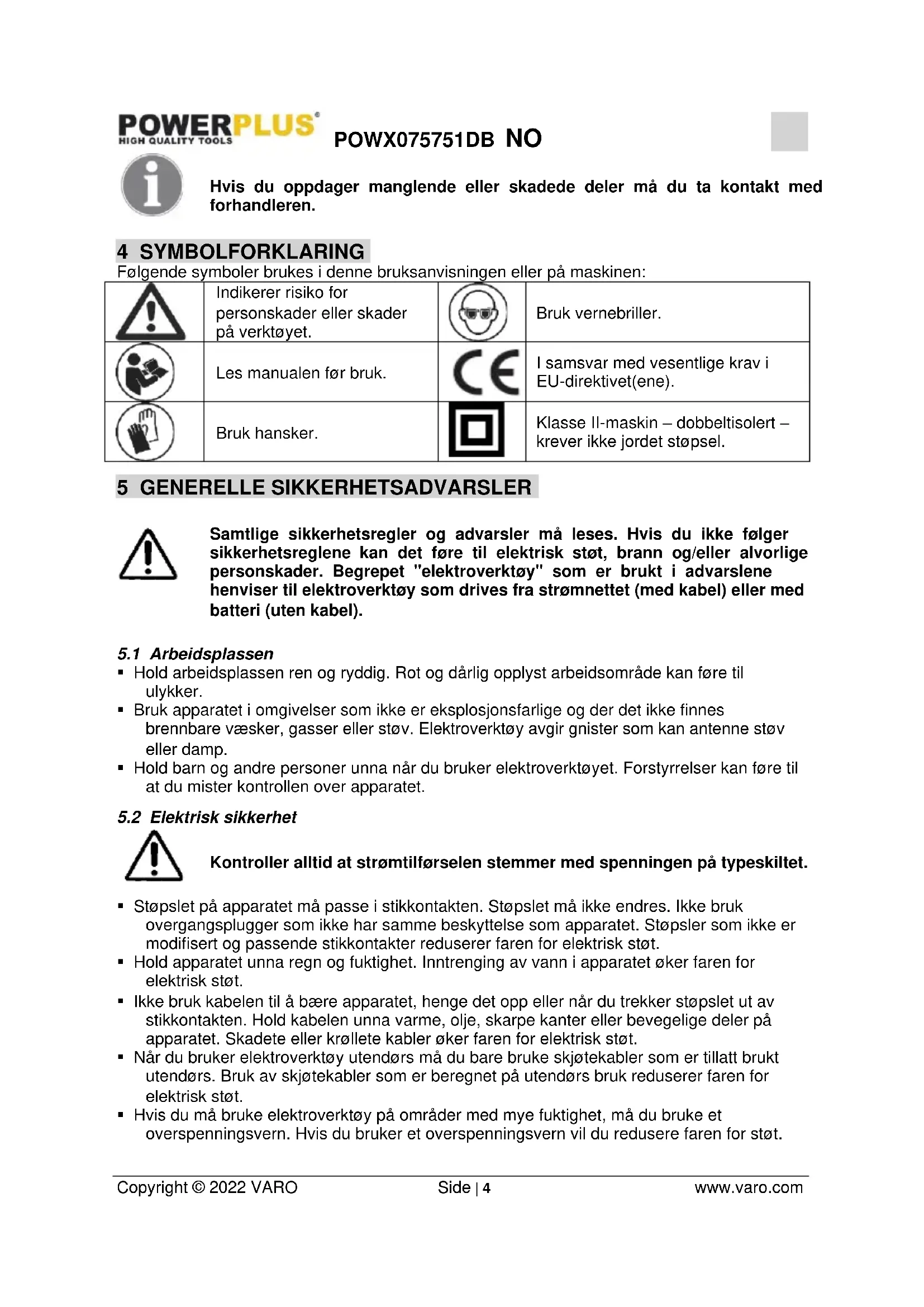

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.		Bruk vernebriller.
		Les manualen før bruk.		I samsvar med vesentlige krav i EU-direktivet(ene).
		Bruk hansker.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet när du bruker apparatet kan føre til personskader.

- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.

- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.

- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for det respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

■ Bruk alltid vernebriller.

- Bruk aldri maskinen i nærheten av antennelige væsker eller gasser.

■ Bruk ALDRI utstvret med en kappskive i stedet for et sagblad.

- Før hver gangs bruk må du kontrollere at sagbladet er uten sprekker eller skade. Et blad med sprekker eller annen skade må skiftes ut med en gang.

- Bruk kun sagblader som anbefales av produsenten og som oppfyller kravene til standard EN847-1.

- Et skarpt og rent sagblad produserer mindre støy.

- Bruk kun korrekt slipte sagblader. Overskrid aldri den maksimale hastigheten som oppgis på sagbladet.

- Før du monterer sagbladet må du rengjøre akslingen, flensene (spesielt montasjeflatene) og sekskantmutteren. Feil montering kan føre til vibrasjon/banking, eller til at sagbladet glipper.

- Unngå at sagbladet kommer i kontakt med metall som spiker eller skruer. Fjern alle spiker, skruer og andre fremmedlegemer fra arbeidstrykket før du starter arbeidet.

- Fjern nøkler, avkapp og andre objekter fra sagbordet før du slår sagen på.

- Pass på å holde hendene unna sagbladets sagelinje.

- Stå ALDRI i sagelinjen og la heller ALDRI noen andre stå i denne posisjonen.

- La sagen gå en stund før du sager det første arbeidsstykket. Lytt etter vibrasjoner eller banking i sagbladet. Dette kan indikere at sagbladet er feil montert eller balansert.

- Denne sagen kan ikke brukes til å lage fuger eller utsparinger.

- Gjør ALDRI justeringer på sagen mens den er i gang. Trekk ut støpslet fra stikkontakten før du gjør justeringer.

- Om nødvendig bruker du skyveblokken. En skyveblokk MÅ brukes ved saging av mindre arbeidsstykker i lengderetning, på denne måten er hender og fingre på trygg avstand fra sagbladet.

- Legg skyveblokken til side när den ikke brukes.

- Vær spesielt oppmerksom på instruksjonene som hjelper deg å redusere faren for TILBAKESLAG. Et TILBAKESLAG er en brå reaksjon fra et sagblad som er fastkilt, bøyd eller dårlig balansert. TILBAKESLAG gjør at arbeidsstykket blir slynget bakover mot operatøren. TILBAKESLAG kan føre til alvorlige personskader. TILBAKESLAG kan unngås ved å holde sagbladet skarpt, ved å holde kløyveanslaget parallelt med sagbladet, ved å holde kløyvekniven og sagbladvernet i god stand og i korrekt posisjon, ved å holde godt fast i arbeidsstykket til det er skjøvet forbi sagbladet, og ved ikke å sage vridde eller skrånende arbeidsstykker eller stykker som ikke har rette, langsgående kanter som kan føres langs kløyveanslaget.

Ikke sag med frihånd. Frihånd betyr at du bruker hendene til å holde arbeidsstykket eller at du fører stykket med hendene, i stedet for å bruke kløyveanslaget eller skyveblokken.

- Bøy deg ALDRI over eller rundt sagbladet. Strekk deg ALDRI etter arbeidsstykket før sagbladet har stanset helt opp.

- Unngå å mate arbeidsstykket brått eller for hurtig inn mot sagen. Arbeidsstykker av hardt materiale må mates inn så langsomt som mulig. Ikke brett eller snu et arbeidsstykke mens du mater det inn på sagen. Hvis sagbladet kiles fast eller slutter å rotere mens arbeidsstykket mates inn, må du slå sagen av umiddelbart. Trekk støpslet ut av stikkontakten: Fjern arbeidsstykket som blokkerer sagen.

- Forsøk ALDRI å fjerne sagflis eller berøre sagbladvernet mens sagbladet roterer.

- Fjern alle løse biter fra arbeidsstykket F∅R du begynner å sage.

- Vær forsiktig med strømledningen. Ikke trekk i strømledningen for å trekke støpslet ut av stikkontakten. Ikke utsett strømledningen for varme, olje, vann eller skarpe kanter.

- Enkelte typer støv som skapes ved arbeid med sagen kan inneholde kjemiske stoffer som kan forårsake kreft, fødselsdefekter eller annen genetisk skade. Eksempler på slike stoffer er:

• Arsenikk og krom fra kjemisk behandlet treverk.
• Helsefaren forbundet med eksponering avhenger av hvor ofte og hvor lenge du utfører denne typen arbeid.
• Tiltak for å redusere din eksponering til slike kjemiske stoffer: Arbeid alltid i et godt ventilert område og bruk sertifisert sikkerhetsutstyr som støvmasker med partikkelfilter.
• Når du sager, bør sagen være tilkoblet et støvavtrekk.
• Vernet kan løftes opp når du plasserer arbeidsstykket, eller for lettere tilgang under vedlikehold. Påse at sagbladvernet er senket og ligger flatt mot sagbordet før du kobler strøm på sagen.

7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE

Advarsel! Laserstrålen kan gi alvorlig øyeskade. Se aldri rett på laserstrålen.

• Under bruk må du ikke peke med laserstrålen mot mennesker, direkte eller indirekte via reflekterende flater.
• Denne laseren samsvarer med klasse 2 i henhold med relevant standard. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.
• Briller for å se laserstråler beskytter ikke mot direkte laserstråling.

8 MONTASJE

Trekk støpslet ut av stikkontakten før du utfører enhver type justering eller vedlikehold.

Ikke bruk denne gjæringssagen før den er fullstendig montert og korrekt klargjort for bruk i samsvar med denne bruksanvisningen.

8.1 Montering av sagen (Fig. 1–6)

• For å justere dreiebordet (16) må du trekke den nedre posisjonsspaken (12) opp med pekefingeren.
• Drei dreiebordet (16) og markøren (14) til ønsket vinkel på målestokken (15) og lås på plass ved å dreie håndtaket (13) i retningen med klokken.
• Trykk maskinhodet (5) lett ned og trekk låsesplinten (24, Fig. 3) fra motorbraketten på samme tid som sagen frigjøres fra den laveste posisjonen.
• Det er mulig å sikre festeanordningen (8) til venstre eller til høyre på den stasjonære sagbenken (17).
• Fest støttene for arbeidsstykket (9) til det fastmonterte sagbordet (17) som vist i figur 6a, b, c og dytt dem helt gjennom. Sikre akslene med festefjærene for å forhindre at de utilsiktet løsner. Fest dem deretter i ønsket posisjon med skruene (10, Fig. 6b).
• Det er mulig å vippe maskinhodet (5) inntil maks 45° til venstre ved å løsne låsespaken (22). Hvis du ønsker å vippe maskinhodet (5) maks 45° grader til høyre, må du i tillegg løsne sikkerhetsbolten (22a).

9 BRUKSANVISNING

9.1 Presisjonsjustering av stoppet for gjæringssnitt på 45° (Fig. 1, 3, 5, 15)

Bemerkning: Krever vinkelmål (ikke inkludert).

- Senk maskinhodet (5) og sikre det med låsesplinten (24).

■ Fest dreiebordet (16) i 0°-posisjonen.
- Løsne låsespaken (22) og bruk håndtaket (1) til å vinkle maskinhodet (5) 45° til venstre.
- Posisjoner vinkelmålet (b) mellom sagbladet (7) og dreiebordet (16).
- Løsne kontramutteren (c). Juster justeringsskruen (31) inntil vinkelen mellom sagbladet (7) og dreiebordet (16) er nøyaktig 45°.
- Stram til kontramutteren (d) for å sikre denne innstillingen.

9.2 Presisjonsjustering av stoppet for krysskutt på 90° (Fig. 3, 5, 14)

Bemerkning: Krever vinkelmål (ikke inkludert).

• Senk maskinhodet (5) og sikre det med låsesplinten (24).
  ■ Løsne låsespaken (22).
• Posisjoner vinkelmålet (a) mellom sagbladet (7) og dreiebordet (16).
• Løsne kontramutteren (d). Juster justeringsskruen (30) inntil vinkelen mellom sagbladet (7) og dreiebordet (16) er 90°.
• Stram til kontramutteren (d) for å sikre denne innstillingen.
• Kontroller posisjonen til vinkelindikatoren.
• Hvis nødvendig kan du løsne pekeren (20, Fig. 5) ved hjelp av en skrutrekker, og stille posisjonen til 0° på målestokken (19, Fig. 5) og deretter stramme til pekeren igjen.

• For kuttebredder opp til omtrent 100 mm er det mulig å feste glidefunksjonen til sagen med låsespaken (23) i tilbakestilt posisjon.
• I denne posisjonen kan sagen brukes i kryssnittmodus. Hvis kuttebredden er mer enn 100 mm er det nødvendig å kontrollere at låsespaken (23) er løsnet og at maskinhodet (5) kan gli.
• OBS! For 90° gjæringssnitt må du feste den bevegelige bakstopperen (28) i den innerste posisjonen.
• Løsne låseskruen (29) på den bevegelige bakstopperen (28) og skyv den bevegelige bakstopperen (28) innover.
  Den bevegelige bakstopperen (28) må være låst i en posisjon som er langt nok fra den innerste posisjonen til at avstanden mellom bakstopperen (28) og sagbladet (7) ikke er mer enn 5 mm.
• Før du utfører kuttet, må du kontrollere at det ikke kan føre til at bakstopperen (28) kommer i kontakt med sagbladet (7).
• Stram til låseskruen (29) igjen og flytt maskinhodet (5) til den øverste posisjonen.
• Bruk håndtaket (1) for å dytte tilbake maskinhodet (5) og sikre det i denne posisjonen hvis nødvendig (avhengig av kuttebredden).
• Plasser trestykket som skal kuttes mot bakstopperen (18) og på dreiebordet (16).
• Lås fast materialet med festeanordningen (8) på det fastmonterte sagbordet (16) for å forhindre at materialet kan bevege på seg under kuttingen.
• Frigjør låsebryteren (3) og trykk på PÅ/AV-bryteren (2) for å starte motoren.
• Med skruen til glideskinnen (23) festet på plass, kan du nå bruke håndtaket (1) for å flytte på maskinhodet (5).
• Påfør jevnt, lett trykk nedover inntil sagbladet (7) har kuttet fullstendig gjennom arbeidsstykket.
• Med skruen til glideskinnen (23) løsnet, kan du nå trekke maskinhodet (5) hele veien forover. Senk håndtaket (1) helt til bunnen ved å påføre jevnt, lett trykk nedover.

• Nå kan du bevege maskinhodet (5) sakte og jevnt helt tilbake helt til sagbladet (7) har kuttet fullstendig gjennom arbeidsstykket.

• Når kuttet er fullført kan du bevege maskinhodet (5) tilbake til sin øverste posisjon og frigjøre PÅ/AV-bryteren (2).

• OBS! Maskinen utfører oppover-bevegelsen automatisk på grunn av returfjæren, så du må ikke slippe håndtaket (1) når kuttet er fullført. I stedet må du la maskinhodet bevege seg sakte og kontrollert oppover mens du påfører et lett mottrykk for å kontrollere bevegelsen.

9.4 Rette snitt på 90° med gjæringsvinkel (maskinhodets fas stilt til 0° og dreiebordets vinkel stilt til 0°–45°) (Fig. 1, 6, 7)

• Sagen kan brukes for å lage kryssnitt med gjæringsvinkel på 0°–45° til venstre og 0°–45° til høyre.
• Løsne låseskruen (29) på bakstopperen (28) og dytt bakstopperen (28) utover.
• Bakstopperen (28) må være låst i en posisjon som er langt nok unna den innerste posisjonen til at avstanden mellom bakstopperen (28) og sagbladet (7) ikke er mer enn 5 mm.
• Før du utfører kuttet, må du kontrollere at det ikke kan føre til at bakstopperen (28) kommer i kontakt med sagbladet (7).
• Stram til låseskruen (29) igjen.
• Bruk håndtaket (13) for å justere dreiebordet (16) til ønsket vinkel. Pekeren (14) på dreiebordet (16) må være i samsvar med ønsket vinkel på målestokken (15) på det fastmonterte sagbordet (17).
• Drei håndtaket (13) i retningen med klokken for å feste dreiebordet (16) i riktig posisjon.
• Utfør kuttet som beskrevet ovenfor.

9.5 Gjæringssnitt 0°–45° (dreiebord stilt til 0°) (Fig. 1, 2, 6, 8)

• Tverrvedsagen kan brukes for å utføre gjæringssnitt i 0°–45° vinkel i forhold til arbeidsstykkets forside.
• Viktig! For å utføre gjæringssnitt (skråstilt saghode), må bakstopperen (28) festes i den ytterste posisjonen.
• Løsne låseskruen (29) til bakstopperen (28) og skyv bakstopperen utover.
• Bakstopperen (28) må være festet langt nok unna den innerste posisjonen til at avstanden mellom den og sagbladet (7) ikke er mer enn 5 mm.
• Før du utfører kuttet, må du kontrollere at det ikke kan føre til at bakstopperen (28) kommer i kontakt med sagbladet (7).
• Stram til låseskruen (29) igjen og flytt maskinhodet (5) til den øverste posisjonen.
  ■ Fest dreiebordet (16) i 0°-posisjonen.
• Løsne låseskruen (22, Fig. 5) og bruk håndtaket (1) for å vinkle maskinhodet (5) mot venstre til pekeren (20) indikerer den ønskede vinkelen på målestokken (19). Stram til låseskruen (22, Fig. 5).
• Utfør kuttet som beskrevet ovenfor.

9.6 Skråsnitt 0°–45° og gjæringssnitt 0°–45°(med maskinhodet stilt til 0°–45° og dreiebordet til 0°–45°) (Fig. 1, 2, 6, 9)

Bemerkning: Sagen kan brukes for å utføre skråsnitt med vinkel på 0°–45° til venstre og høyre i forhold til forsiden på arbeidsstykket, og samtidig 0°–45° til venstre eller 0°–45° til høyre i forhold til bakstopperen (dobbelt gjæringssnitt).

• Viktig. For å utføre gjæringssnitt (med skråstilt saghode), må bakstopperen (28) være festet i den ytterste posisjonen.
• Løsne låseskruen (29) til bakstopperen (28) og dytt bakstopperen utover.
• Bakstopperen (28) må være festet langt nok unna den innerste posisjonen til at avstanden mellom bakstopperen (28) og sagbladet (7) er maks 5 mm.

POWX075751DB NO

• Før du utfører et kutt, må du kontrollere at det ikke kan føre til at bakstopperen (28) kommer i kontakt med sagbladet (7).
• Stram til låseskruen (29) igjen, og flytt maskinhodet (5) til den øverste posisjonen.
• Frigjør dreiebordet (16) ved å løsne håndtaket (13) og trekk posisjonsspaken (12) opp.
• Ved hjelp av håndtaket (13), kan du stille dreiebordet (16) til ønsket vinkel.
• Stram til håndtaket (13) igjen slik at dreiebordet ikke kan bevege seg.
• Løsne låseskruen (22, Fig. 5) og bruk håndtaket (1) for å vippe maskinhodet (5) mot venstre eller høyre til ønsket vinkel.
• Stram til låseskruen (22) igjen.
• Utfør kuttet som beskrevet ovenfor.

9.7 Begrensning av kuttedybden (Fig. 3)

Kuttedybden kan justeres uten begrensning med skruen (26). For å gjøre dette må du først løsne den riflede mutteren på skruen (26). Drei skuren (26) inn eller ut for å stille ønsket kuttedybde. Deretter må du stramme til den riflede mutteren på skruen (26) igjen. Kontroller innstillingen ved å utføre et prøvekutt.

9.8 Sagstøvpose (Fig. 2)

Sagen er utstyrt med en avfallspose (21) for sagstøv og sagspon. Trykk sammen metallringen på sagstøvposen og fest den på uttaksåpningen i nærheten av motoren. Sagstøvposen (21) kan tømmes ved å åpne glidelåsen i bunnen av posen.

9.9 Skifte sagbladet (Fig. 10, 11, 12 og 13)

Viktig: Fjern støpslet fra stikkontakten! Bruk vernehansker när du skifter sagbladet. Fare for skade!

■ Vipp opp maskinhodet (5).
- Løsne skruen (f) til flensdekslet slik at det kan bevege seg fritt.
- Vipp opp sagbladvernet (6) så mye at fordypningen i sagbladvernet (6) er over flensbolten (32).
- Sett unbrakonøkkelen (c) inn i flensbolten (32).
- Trykk bestemt på sagaksellåsen (4) og roter flensbolten (32) sakte i retningen med klokken.
- Sagaksellåsen (4) kobler seg inn etter maks én omdreining.
- Nå kan du bruke litt mer kraft for å løsne flensbolten (32) ved å dreie i retningen med klokken.
- Skru løs flensbolten (32) fullstendig og fjern den utvendige flensen (33).
- Ta sagbladet (7) av den innvendige flensen (34) og trekk det nedover.
- Rengjør flensskruen (32), den utvendige flensen (33) og den innvendige flensen (34) grundig.
- Monter og fest det nye sagbladet (6) ved å følge ovennevnte prosedyre i omvendt rekkefølge.
- Viktig! Kuttevinkelen på tennene, det vil si rotasjonsretningen til sagbladet (7) må være i samsvar med retningen på pilen på huset.
- Flytt ledeskinnen i posisjon og stram til skruen (f) igjen.
- Før du fortsetter arbeidet må du forsikre seg om at alle sikkerhetsanordningene er i god stand og fungerer som de skal.

Viktig: Hver gang du skifter sagbladet (7) må du kontrollere at det kan rotere fritt i slissen i bordinnlegget (11) i både ved loddrett innstilling og ved 45°-vinkel.

10 RENGJ∅RING OG VEDLIKEHOLD

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

10.1 Rengjøring

• Rengjør maskinhuset jevnlig med en myk klut, helst etter hver gangs bruk.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
• Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

Pass på at det ikke kommer vann til på innsiden av et elektrisk verktøy.

10.2 Strømledning

Hvis strømledningen (eller støpslet) skades, må den skiftes ut. Skifte av strømledning må utføres av en faglært elektriker.

11 TEKNISKE DATA

Nominell spenning	220-240 V ~ 50 Hz
Effekt	2000 W (S6 40%)
Ubelastet omdreiningstall	3800 min-1
Beskyttelsesklasse	II
Bladstørrelse	305 mm x 30 mm x 2,80 mm

12 SAGEKAPASITET

Vinkel, sagbord	Vinkel, saghode	Høyde x bredde (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 230 mm
90°	45°	60 x 330 mm (venstre)
90°	45°	33 x 330 mm (høyre)
45°	45°	60 x 230 mm (venstre)
45°	45°	33 x 230 mm (høyre)

13 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	95 dB(A)
Lydeffektnivå LwA	108 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

14 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

15 FEILS∅KING

PROBLEM	ÅRSAK	HANDLING
Motoren går ikke.	Ingen strøm på maskinen.	Sjekk strømforsyningen og strømledningene.
	Motoren er overbelastet eller overopphetet.	La maskinen gå på tomgang i ca. 2 minutter for å kjøles ned.
For mye vibrasjon.	Løse skruer eller deler.	Stram til alle skruene.
	Gjæringssagen er feil montert.	Monter gjæringssagen korrekt.
	Arbeidsstykket er ikke korrekt festet.	Fest arbeidsstykket.

16 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

17 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.

Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

18 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy n.v Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produkt: Gjæringssag med dobbel skråskjæring og glider

merke: POWERplus

modell: POWX075751DB

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN IEC61000-3-11 : 2019

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

9.8 Støvopsamlingspose (Fig. 2)

Apparatbeskrivelse: Forskydelig geringssav med dobbelt smig
