Tuotetyyppi	Kaksoisviisteinen teleskooppijiiraus-saha
Merkki	PowerPlus
Malli	POWX075751DB
Nimellisteho	2000 W (S6 40%)
Syöttöjännite	220-240 V ~ 50 Hz
Tyhjäkäyntinopeus	3800 min⁻¹
Terän halkaisija	305 mm
Terän reikä	30 mm
Terän paksuus	2,8 mm
Terän hampaiden määrä	40
Leikkuukapasiteetti 90° (K x L)	105 x 330 mm
Leikkuukapasiteetti 45° pään kallistuksella	105 x 230 mm
Leikkuukapasiteetti 45° pöydällä	60 x 330 mm
Jiirikulma (pöytä)	0° - 45° vasen/oikea
Viistekulma (pää)	0° - 45° vasen/oikea
Laserohjain	Kyllä, luokka 2
Pölynkeräysjärjestelmä	Sisäänrakennettu sahanpurupussi
Suojausluokka	II (kaksoiseristys)
Mukana tulevat tarvikkeet	Kuusiokoloavain, puristin, 2 sivutukitankoa, pölypussi
Suositeltu huolto	Puhdistus pehmeällä liinalla, ei liuottimia
Turvallisuus	Lukituskytkin, teräsuojus, akselin lukko
Takuu	36 kuukautta

Usein kysytyt kysymykset - POWX075751DB PowerPlus

Kuinka säätää jiirileikkuun rajoitin 45°:een?

Laske koneen pää alas ja lukitse se lukitustapilla. Kiinnitä kääntöpöytä 0°:een. Löysää lukitusvipua ja kallista päätä 45° vasemmalle. Aseta kulmamittari terän ja pöydän väliin, säädä säätöruuvia (31) kunnes saat tarkalleen 45°. Kiristä vastamutteri.

Kuinka säätää katkaisuleikkauksen rajoitin 90°:een?

Laske pää alas ja lukitse se. Löysää lukitusvipua. Aseta kulmamittari terän ja pöydän väliin. Säädä säätöruuvia (30) saadaksesi 90°, kiristä sitten vastamutteri. Tarkista asteikon indeksi ja korjaa tarvittaessa.

Kuinka vaihtaa sahanterä?

Irrota laite verkosta. Käännä pää ylös. Löysää laipan kannen ruuvia. Nosta teräsuojusta. Käytä kuusiokoloavainta kantaruuvin löysäämiseen kiertämällä myötäpäivään samalla painaen akselin lukkoa. Poista ulompi laippa ja terä. Asenna uusi terä pyörimissuunta huomioiden ja kokoa kaikki takaisin.

Mitä tehdä, jos saha ei käynnisty?

Tarkista ensin, että virtajohto ja pistoke ovat hyvässä kunnossa ja kytketty. Jos moottori on ylikuormitettu tai ylikuumentunut, anna sen jäähtyä pyörimällä tyhjää noin 2 minuuttia. Jos ongelma jatkuu, ota yhteys pätevään teknikkoon.

Kuinka käyttää laserohjainta?

Laserohjain helpottaa leikkauksen kohdistusta. Varmista, että et koskaan katso suoraan lasersäteeseen. Se on luokkaa 2 eikä vaadi huoltoa. Jos laser vaurioituu, anna valtuutetun teknikon korjata se.

Mikä on suurin leikkuukapasiteetti?

Suorassa leikkauksessa 90°:ssa (pää ja pöytä 0°:ssa) kapasiteetti on 105 x 330 mm (korkeus x leveys). Jiirikulmalla 45° pöydällä kapasiteetti on 60 x 330 mm. Katso kapasiteettitaulukko käyttöohjeesta.

Kuinka huoltaa saha?

Puhdista runko säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Älä koskaan käytä liuottimia kuten bensiiniä tai alkoholia. Varmista, ettei vettä pääse sisälle. Tarkista virtajohto säännöllisesti ja vaihdata se, jos se on vaurioitunut.

Mitä tarvikkeita toimitetaan mukana?

Pakkaus sisältää: sahan, kuusiokoloavaimen, puristimen, kaksi sivutukitankoa, pölypussin, 305 mm sahanterän 40 hampaalla ja käyttöohjeen.

Kuinka säätää leikkaussyvyys?

Leikkaussyvyys säädetään rajoitinruuvilla (26). Löysää räikkämutteria, kierrä ruuvia halutun syvyyden saavuttamiseksi ja kiristä mutteri. Tee koesahaus varmistaaksesi.

Mitä tehdä liiallisen tärinän sattuessa?

Tarkista, että kaikki ruuvit on kiristetty kunnolla. Varmista, että saha on asennettu oikein ja työstettävä kappale on hyvin tuettu ja lukittu. Jos tärinä jatkuu, terä saattaa olla epätasapainossa tai vaurioitunut; vaihda se tarvittaessa.

KÄYTTÖOHJE POWX075751DB PowerPlus

1 KÄYTTÖ 3
2 KUVAUS (KUVA. A & B) 3
3 PAKKAUKSEN SISÄLTÖ....3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET....4
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus....4
5.3 Henkilöturvallisuus....5
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5
5.5 Huolto 5
6 LISÄTURVALLISUUSOHJEITA 5
7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET ...... 7
8 LAITTEEN KOKOAMINEN 7
8.1 Sahan kokoaminen (kuva 1–6)....7
9 KÄYTTÖ 8
9.1 45°:n viistosahauksen pysäyttimen tarkka säätö (kuva 1, 3, 5, 15)....8
9.2 90°:n katkaisusahauksen pysäyttimen tarkka säätö (kuva 3, 5, 14)....8
9.3 Suoran katkaisuleikkauksen tekeminen 90°:n kulmassa(koneen pään viiste 0° ja kääntöpöytä 0°) (kuva 1, 2, 6, 7)....8
9.4 Suora 90°:n katkaisusahaus viistekulmalla (koneen pään viiste 0° ja kääntöpöydän kulma 0–45°) (kuva 1, 6, 7)....9
9.5 Vinoleikkaus 0–45° (kääntöpöytä 0°) (kuva 1, 2, 6, 8)....9
9.6 Vinoleikkaus 0–45° ja viistosahaus 0–45° (koneen pää 0–45° ja kääntöpöytä 0–45°) (kuva 1, 2, 6, 9)....9
9.7 Leikkaussyvyyden rajoittaminen (kuva 3)....10
9.8 Sahanpurupussi (kuva 2)....10
9.9 Sahanterän vaihtaminen (kuva 10, 11, 12 ja 13)....10
10 PUHDISTUS JA HUOLTO 11
10.1 Puhdistus....11
10.2 Virtajohto ja pistoke....11
11 TEKNISET TIEDOT....11

POWERPLUS® HIGH QUALITY TOOLS

POWX075751DB FI

12 LEIKKUUKAPASITEETTI....11
13 MELU 11
14 SÄILYTYS 12
15 VIANETSINTÄ....12
16 TAKUU 12
17 LAITTEEN KÄYTÖSTÄ POISTAMINEN 13
18 YHDENMUKAISUUSILMOITUS 13

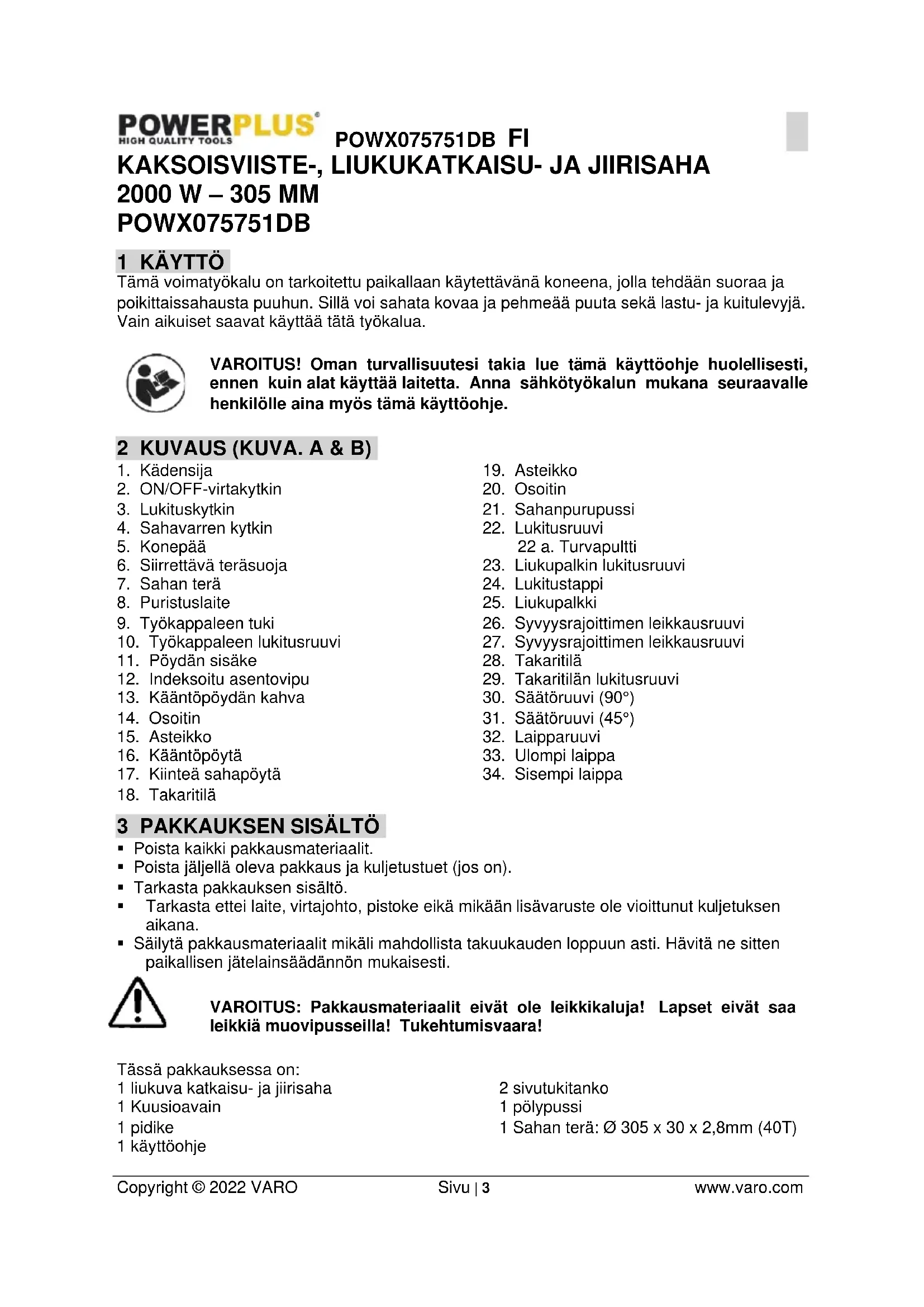

KAKSOISVIISTE-, LIUKUKATKAISU- JA JIIRISAHA

2000 W - 305 MM

POWX075751DB

1 KÄYTTÖ

Tämä voimatyökalu on tarkoitettu paikallaan käytettävänä koneena, jolla tehdään suoraa ja poikittaissahausta puuhun. Sillä voi sahata kovaa ja pehmeää puuta sekä lastu- ja kuitulevyjä. Vain aikuiset saavat käyttää tätä työkalua.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA. A & B)

1. Kädensija
2. ON/OFF-virtakytkin
3. Lukituskytkin
4. Sahavarren kytkin
5. Konepää
6. Siirrettävä teräsuoja
7. Sahan terä
8. Puristuslaite
9. Työkappaleen tuki
10. Työkappaleen lukitusruuvi
11. Pöydän sisäke
12. Indeksoitu asentovipu
13. Kääntöpöydän kahva
14. Osoitin
15. Asteikko
16. Kääntöpöytä
17. Kiinteä sahapöytä
18. Takaritilä
19. Asteikko
20. Osoitin
21. Sahanpurupussi
22. Lukitusruuvi 22 a. Turvapultti
23. Liukupalkin lukitusruuvi
24. Lukitustappi
25. Liukupalkki
26. Syvyysrajoittimen leikkausruuvi
27. Syvyysrajoittimen leikkausruuvi
28. Takaritilä
29. Takaritilän lukitusruuvi
30. Säätöruuvi (90°)
31. Säätöruuvi (45°)
32. Laipparuuvi
33. Ulompi laippa
34. Sisempi laippa

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

Tässä pakkauksessa on:

1 liukuva katkaisu- ja jiirisaha

1 Kuusioavain

1 pidike

1 käyttöohje

2 sivutukitanko

1 pölypussi

1 Sahan terä: ∅ 305 x 30 x 2,8mm (40T)

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

	Henkilö- sekä laitevahinkovaara.		Käytä silmäsuojaimia.
	Lue ohjekirja ennen käyttöä.		Euroopan direktiivi(e)n keskeisten vaatimusten mukaisesti.
	Käytä käsineitä.		Luokka II – Kone on kaksoiseristetty; maadoitettua johtoa ei siksi tarvita.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.
• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEITA

• Käytä aina silmäsuojaimia.
• Älä käytä työkaluja lähellä herkästi syttyviä nesteitä tai kaasuja.
• Älä käytä KOSKAAN laitetta, jos siihen on asennettu leikkuulaikka (ei sahauslaikka).

POWX075751DB FI

- Tarkasta terä säännöllisesti ennen käyttöä ja katso, ettei se ole halkeillut tai vioittunut. Vaihda halkeillut tai vioittunut terä välittömästi.

- Käytä vain sahanteriä, jotka ovat valmistajan suosittelemia ja jotka täyttävät EN847-1 vaatimukset.

- Käytä aina lisävarusteita, joita suositellaan tässä ohjekirjassa.

- Valitse oikea sahanterä sahattavaa materiaalia varten.

- Pidä aina huoli, että terä on terävä ja sopiva, jotta se ei aiheuta liian kovaa melua.

- Käytä oikein teroitettuja sahanteriä. Pidä yllä maksimi nopeutta, joka on määritelty sahanterälle.

- Puhdista akseli, laipat (ennen kaikkea asennuspinnat) ja kuusiokantaruuvi ennen terän asentamista. Huonosta asennuksesta voi olla seurauksena tärinää/iskuja tai sahanterän luisuminen.

- Älä sahaa mitään metalleja kuten nauloja ja ruuveja. Etsi ja poista kaikki naulat, ruuvit ja muut vieraat materiaalit työkappaleesta ennen kuin aloitat työn.

- Poista avaimet, sahatut palat jne. pöydältä ennen kuin kytket katkaisimen päälle.

- Älä käytä KOSKAAN käsineitä työskentelyn aikana (voit käyttää käsineitä vain terien vaihdon yhteydessä).

- Pidä kätesi etäällä sahanterän leikkuulinjalta.

- Älä seiso KOSKAAN tai anna kenenkään muun seisoa sahanterän leikkuuviivalla.

- Anna sahan käydä jonkin aikaa ennen kuin asetat työstettävän kappaleen. Pidä silmällä, ettei sahanterä tärise tai ponnahtele. Se voi olla merkki huonosta asennuksesta tai terän tasapainottamisesta.

- Työkalua ei saa käyttää urien tai upotteen tekemiseen.

- Vaihda pöydän jatke, kun se on kulunut.

- Älä tee KOSKAAN mitään säätöjä, jos laite on käynnissä. Irrota pistoke pistorasiasta ennen säätöjä.

- Käytä työntökapulaa tarvittaessa. Työntökapulaa TÄYTYY käyttää kapeiden työkappaleiden pitkittäissahauksessa, jotta voit pitää kätesi ja sormesi etäällä sahanterästä.

- Säilytä työntökapula aina turvallisesti, kun sitä ei käytetä.

- Ota erityisesti huomioon ohjeet, jotka liittyvät TAKAPOTKUVAARAN vähentämiseen. TAKAPOTKU on äkillinen reaktio, jos sahanterä on juuttunut kiinni, taipunut tai huonosti suunnattu. TAKAPOTKU saa aikaan työkalun takaisin ponnahtamisen käyttäjän suuntaan. TAKAPOTKU VOI JOHTAA VAKAVIIN LOUKKAANTUMISEN. Vältä TAKAPOTKU pitämällä terä terävänä, pitämällä pituusohjain samalla etäisyydellä sahanterästä, pitämällä halkaisuterä ja sahansuojus paikoillaan ja hyvässä kunnossa, äläkä päästä työkappaletta irti ennen kuin se on työnnetty täysin sahanterän ohi äläkä sahaa sellaisia kappaleita pituussuunnassa, jotka ovat vääntyneitä tai vinoja tai joilla ei ole suoraa reunaa, joka voi liikkua pituusohjainta vasten.

- Älä tee mitään töitä vapaalla kädellä. Se tarkoittaa, että käytät käsiäsi tukemaan tai ohjaamaan työkappaletta sen sijaan että käyttäisit pituusohjainta tai viistettä.

- ÄLÄ kumarru KOSKAAN sahanterän yli tai ympäri. ÄLÄ kurotaudu KOSKAAN työkaluun ennen kuin sahanterä on täysin pysähtynyt.

- Vältä äkillistä ja nopeaa syöttämistä. Liikuta kovia työkappaleita mahdollisimman hitaasti. Älä taivuta tai kierrä työkappaletta koskaan työntämisen aikana. Jos sahanterä juuttuu kiinni tai lukkiutuu työnnön aikana, sammuta laite välittömästi. Irrota pistoke pistorasiasta. Poista tukos.

- ÄLÄ poista KOSKAAN sahattuja kappaleita äläkä kosketa koskaan suojukseen silloin kun terä vielä pyörii.

- Koputa kaikki irtoaines pois työkappaleesta ENNEN kuin aloitat sahaamisen.

- Älä vaurioita virtajohtoa. Älä vedä koskaan johdosta irrottaessasi sen pistorasiasta. Älä jätä johtoa lähelle kuumia paikkoja, öljyä, vettä tai teräviä reunoja.

POWX075751DB FI

• Tietynlainen pöly jota syntyy työn aikana sisältää kemikaaleja, jotka voivat aiheuttaa syöpää, synnynnäisiä epämuodostumia tai muita perinnöllisiä vaikutuksia. Muutamia esimerkkejä näistä aineista ovat:
• Lyijy materiaaleista, joissa on lyijypitoista maalia.
• Arseeni ja kromi kemiallisesti käsitellyissä puulajeissa.
• Vaara altistua näille aineille riippuu siitä, kuinka usein kyseistä työtä suoritetaan.
• Voidaksesi välttää näille kemikaaleille altistumista, työskentele hyvin tuuletetussa ympäristössä ja työskentele käyttäen hyväksyttyjä turvavarusteita kuten pölynaamareita, jotka on suunniteltu erityisesti suodattamaan pois mikroskooppisen pienet aineosat.
• Liitä laite ennen sahauksen alkamista pölynpoistojärjestelmään.
• Suojuksen voi kallistaa pois, kun työkappaletta siirretään, mukavuuden vuoksi tai kunnossapitotoimenpiteiden aikana. Pidä huoli että suojus on laskettu alas ja että se nojaa sahauspöytää vasten ennen kuin liität laitteen virtalähteeseen.

7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET

Varoitus! Lasersäde voi aiheuttaa vakavia silmävaurioita. Älä koskaan katso suoraan lasersäteeseen.

• Älä osoita lasersädettä käytön aikana ihmisiiin suoraan tai epäsuoraan heijastavien pintojen kautta.
• Tämä laserlaite on voimassa olevan standardin luokan 2 vaatimusten mukainen. Laitteessa ei ole huollettavia osia. Älä avaa koteloa mistään syystä. Mikäli laite vahingoittuu, se tulee korjauttaa valtuutetulla korjaajalla.
• Laserin katselulasit eivät ole suojalaseja lasersäteilyä vastaan.

8 LAITTEEN KOKOAMINEN

Irrota pistoke ennen kuin suoritat mitään säätöjä tai kunnossapitoa.

Älä käytä tätä katkaisu- ja jiirisahaa ennen kuin se on täysin koottu ja valmisteltu oikein käyttöä varten tämän ohjekirjan mukaisesti.

8.1 Sahan kokoaminen (kuva 1–6)

• Voit säätää kääntöpöytää (16) vetämällä alempaa asentovipua (12) ylöspäin etusormella.
• Kierrä kääntöpöytää (16) ja osoitinta (14) haluttuun kulmaan asteikolla (15) ja lukitse se paikalleen kääntämällä kädensiiaa myötäpäivään (13).
• Kun koneen päätä painetaan (5) kevyesti alaspäin ja lukitustappia (24 – kuva 3) vedetään samaan aikaan moottorin kiinnikkeestä, saha irrotetaan alimmasta asennosta.
• Puristuslaite (8) voidaan kiinnittää kiinteän sahapenkin vasemmalle tai oikealle puolelle (17).
• Kiinnitä työkappaleen tuet (9) kiinteään sahapöytään (17) kuvassa 6 a, b ja c ja työnnä ne kokonaan sen läpi. Kiinnitä varret kiinnitysjousilla, jotta ei eivät pääse lipsahtamaan vahingossa ulos. Kiinnitä sitten ne haluttuun asentoon ruuveilla (10 – kuva 6b).
• Koneen päätä (5) voidaan kallistaa enintään 45° vasemmalle löysäämällä lukitusvipua (22), ja koneen pään (5) kallistamiseksi oikealle enintään 45°, turvapulttia (22a) on myös löysennettävä.

9.1 45°:n viistosahauksen pysäyttimen tarkka säätö (kuva 1, 3, 5, 15)

Huomautus: Vaatii kulmamittaria (ei mukana).

• Laske koneen päätä (5) ja kiinnitä se lukitustapilla (24).
• Kiinnitä kääntöpöytä (16) 0°:n asentoon.
• Löysää lukitusvipu (22) ja aseta koneen pää (5) 45°:n kulmaan vasemmalle kädensijan (1) avulla.
• Sijoita kulmamittari (b) sahanterän (7) ja kääntöpöydän (16) väliin.
• Löysää vastamutteria (c). Säädä säätöruuvia (31), kunnes sahanterän (7) ja kääntöpöydän (16) välinen kulma on tarkalleen 45°.
• Voit turvata tämän asetuksen kiristämällä vastamutterin (d) uudelleen.

9.2 90°:n katkaisusahauksen pysäyttimen tarkka säätö (kuva 3, 5, 14)

Huomautus: Vaatii kulmamittaria (Ei mukana).

• Laske koneen päätä (5) ja kiinnitä se lukitustapilla (24).
• Löysää lukitusvipua (22).
• Sijoita kulmamittari (a) sahanterän (7) ja kääntöpöydän (16) väliin.
• Löysää vastamutteria (d). Säädä säätöruuvia (30), kunnes sahanterän (7) ja kääntöpöydän (16) välinen kulma on 90°.
• Voit turvata tämän asetuksen kiristämällä vastamutterin (d) uudelleen.
• Tarkista myöhemmin kulmaosoittimen asema.
• Löysää tarvittaessa osoitin (20 – kuva 5) ruuvitaltalla, aseta asennoksi 0° asteikolla (19 – kuva 5) ja kirstä osoitin uudelleen.

9.3 Suoran katkaisuleikkauksen tekeminen 90°:n kulmassa(koneen pään viiste 0° ja kääntöpöytä 0°) (kuva 1, 2, 6, 7)

• Mikäli leikataan noin 100 mm:n leveyksiä, sahan liukutoiminto voidaan kiinnittää lukitusvivulla (23) taka-asentoon.
• Tässä asennossa konetta voidaan käyttää poikkileikkaustilassa. Mikäli leikkausleveys on yli 100 mm, on varmistettava, että lukitusvipu (23) on löysällä ja että konepää (5) pääsee liukumaan.
• Huom.! 90°:n viistosahauksissa siirrettävä takaritilä (28) on kiinnitettävä sisempään asentoon.
• Avaa siirrettävän takaritilän (28) lukitusruuvi (29) ja työnnä siirrettävä takaritilä (28) sisäänpäin.
• Siirrettävä takaritilä (28) on lukittava asentoon, joka on niin kaukana sisemmästä asennosta, että takaritilän (28) ja sahanterän (7) välinen etäisyys on enintään 5 mm.
  Tarkista ennen leikkauksen tekemistä, että takaritilän (28) ja sahanterän (7) välillä ei voi tapahtua yhteentörmäystä.
• Kiristä lukitusruuvi (29) uudelleen ja siirrä koneen pää (5) yläasentoonsa.
• Voit työntää koneen pään (5) käyttämällä kädensijaa (1) ja kiinnittää sen tarvittaessa tähän asentoon (leikkausleveyden mukaan).
• Aseta leikattava puunkappale takaritilän (18) kohdalle ja kääntöpöydälle (16).
• Lukitse materiaali puristuslaitteella (8) kiinteään sahapöytään (16), jotta materiaali ei pääse liikkumaan leikkaustoimenpiteen aikana.
• Voit käynnistää moottorin vapauttamalla lukituskytkimen (3) ja painamalla ON/OFF-virtakytkintä (2).

POWX075751DB FI

• Kun liukupalkin ruuvi (23) on kiinnitetty paikalleen, voit siirtää koneen päätä (5) kädensijan (1) avulla
• Kohdista tasaisesti kevyttä painetta alaspäin, kunnes sahanterä (7) on leikannut työkappaleen kokonaan poikki.
• Kun liukupalkin ruuvi (23) on löysällä, vedä koneen pää (5) kokonaan eteen. Laske kädensija (1) pohjaan saakka kohdistamalla tasaista ja kevyttä painetta alaspäin.
• Työnnä nyt koneen pää (5) hitaasti ja tasaisesti aivan taakse, kunnes sahanterällä (7) on leikattu kokonaan kohteen läpi.
• Kun leikkaus on suoritettu loppuun, siirrä koneen pää (5) takaisin yläasentoonsa ja vapauta ON/OFF-virtakytkin (2).
• Huom.! Kone suorittaa ylöspäin suuntautuvan iskun automaattisesti palautusjousen ansiosta. Älä siis vapauta kädensijaa (1) leikkauksen loppuunsuorittamisen jälkeen vaan anna koneen pään siirtyä hitaasti ylöspäin kohdistamalla kevyttä vastapainetta.

9.4 Suora 90°:n katkaisusahaus viistekulmalla (koneen pään viiste 0° ja kääntöpöydän kulma 0–45°) (kuva 1, 6, 7)

• Sahaa voidaan käyttää katkaisusahausten tekemiseen viistekulmalla 0–45° vasemmalle ja 0–45° oikealle.
• Löysää takaritilän (28) lukitusruuvi (29) ja työnnä takaritilä (28) ulospäin.
• Takaritilä (28) on lukittava asentoon, joka on niin kaukana sisemmästä asennosta, että takaritilän (28) ja sahanterän (7) välinen etäisyys on enintään 5 mm.
• Tarkista ennen leikkauksen tekemistä, että takaritilän (28) ja sahanterän (7) välillä ei voi tapahtua yhteentörmäystä.
• Kiristä lukitusruuvi (29) uudelleen.
• Voit säätää kääntöpöytää (16) kädensijan (13) avulla haluttuun kulmaan. Kääntöpöydän (16) osoittimen (14) on vastattava asteikon (15) haluttua kulmaa kiinteällä sahapöydällä (17).
• Voit kiinnittää kääntöpöydän (16) paikalleen kääntämällä kahvaa (13) myötäpäivään.
• Suorita leikkaus yllä kuvatulla tavalla.

9.5 Vinoleikkaus 0–45° (kääntöpöytä 0°) (kuva 1, 2, 6, 8)

• Katkaisusahaa voidaan käyttää 0–45°:n vinoleikkausten tekemiseen suhteessa työstettävän kohteen pintaan.
• Tärkeää! Jotta voit tehdä vinoleikkauksia (kalteva sahapää), takaritilä (28) on kiinnitettävä ulompaan asentoon.
• Löysää takaritilän (28) lukitusruuvi (29) ja työnnä takaritilää ulospäin.
• Takaritilä (28) on kiinnitettävä riittävän kauas pois sisimmästä asennosta, jotta sen ja sahanterän (7) välinen etäisyys on enintään 5 mm.
• Tarkista ennen leikkauksen tekemistä, että takaritilän (28) ja sahanterän (7) välillä ei voi tapahtua yhteentörmäystä.
• Kiinnitä lukitusruuvi (29) uudelleen ja siirrä koneen pää (5) yläasentoon.
• Kiinnitä kääntöpöytä (16) 0°:n asentoon.
• Löysää lukitusruuvia (22 – kuva 5) ja käytä kädensijaa (1) koneen pään (5) asettamiseksi kulmaan vasemmalle, kunnes osoitin (20) osoittaa halutun kulmamitan asteikolla (19), ja kiristä kiinnitysruuvi uudelleen (22 – kuva 5).
• Suorita leikkaus yllä kuvatulla tavalla.

9.6 Vinoleikkaus 0–45° ja viistosahaus 0–45° (koneen pää 0–45° ja kääntöpöytä 0–45°) (kuva 1, 2, 6, 9)

Huomautus: Sahaa voidaan käyttää tekemään 0–45°:n vinoleikkauksia vasemmalle ja oikealle ja samaan aikaan 0–45° vasemmalle tai 0–45° oikealle suhteessa takaritilään (kaksoisviistosahaus).

POWX075751DB FI

• Tärkeää! Jotta voit tehdä viistosahauksia (kalteva sahapää), takaritilä (28) on kiinnitettävä ulompaan asentoon.
• Löysää takaritilän (28) lukitusruuvia (29) ja työnnä takaritilää ulospäin.
  Takaritilä (28) on kiinnitettävä riittävän kauas pois sisimmästä asennosta, jotta takaritilän (28) ja sahanterän (7) välinen etäisyys on enintään 5 mm.
• Tarkista ennen leikkauksen tekemistä, että takaritilän (28) ja sahanterän (7) välillä ei voi tapahtua yhteentörmäystä.
• Kiinnitä lukitusruuvi (29) uudelleen ja siirrä koneen pää (5) yläasentoonsa.
• Vapauta kääntöpöytä (16) löysäämällä kahvaa (13) ja vetämällä asentovipu (12) ylös.
• Voit asettaa kääntöpöydän (16) haluttuun kulmaan kädensijan (13) avulla.
• Kiristä kahva (13) uudelleen, jotta voit kiinnittää kääntöpöydän.
• Ruuvaa lukitusruuvi (22 – kuva 5) ja kallista koneen päätä (5) kädensijan (1) avulla vasemmalle tai oikealle tarvittavaan kulmaan.
• Kiristä kiinnitysruuvi uudelleen (22).
• Suorita leikkaus yllä kuvatulla tavalla.

9.7 Leikkaussyvyyden rajoittaminen (kuva 3)

Leikkaussyvyyttä voidaan säätää loputtomasti ruuvin (26) avulla. Tämän avulla voit löysätä pyälletyn mutterin ruuvissa (26). Kääntämällä ruuvia (26) sisään- tai ulospäin voit määrittää tarvittavan leikkaussyvyyden. Kiristä sen jälkeen ruuvin (26) pyälletty mutteri. Tarkista asetus suorittamalla testileikkaus loppuun.

9.8 Sahanpurupussi (kuva 2)

Saha on varustettu sahanpurulle ja lastuille tarkoitetulla jätepussilla (21). Purista yhteen pölypussin metallirengas ja kiinnitä se lähtöaukkoon moottorialueella. Jätepussi (21) voidaan tyhjentää pohjassa olevan vetoketjun avulla.

Vaihtoehtoisesti voidaan käyttää myös erityistä pölynimuria mahdollisesti sovittimen avulla.

9.9 Sahanterän vaihtaminen (kuva 10, 11, 12 ja 13)

Tärkeää: Poista virtapistoke! Käytä sahanterää vaihdettaessa suojakäsineitä. Vammautumisen vaara!

■ Heilauta koneen pää (5) ylös.
- Löysää laippasuojuksen ruuvia (f) niin, että se voi liikkua vapaasti.
- Heilauta sahanterän suojus (6) ylös kohtaan, jossa sahanterän suojuksen (6) syvennys on laipan pultin (32) yläpuolella.
■ Asenna kuusiokoloruuviavain (c) laipan pulttiin (32).
- Paina sahavarren lukkoa (4) lujasti ja kierrä laipan pulttia (32) hitaasti myötäpäivään.
■ Sahavarren lukko (4) kytkeytyy jo yhden kierron jälkeen.
- Löysää nyt vähän enemmän voimaa käyttämällä laipan pulttia (32) myötäpäivään.
- Käännä laipan pulttia (32) oikealle ulos ja poista ulkoinen laippa (33).
- Ota terä (7) pois sisälaipasta (34) ja vedä se alaspäin ulos.
- Puhdista huolellisesti laipan ruuvi (32), ulompi laippa (33) ja sisempi laippa (34).
- Sijoita ja kiinnitä uusi sahanterä (6) käänteisessä järjestyksessä.
- Tärkeää! Hampaiden leikkauskulma eli sahanterän (7) kiertosuunnan on vastattava kotelon nuolen suuntaa.
- Siirrä ohjauspalkki asemaansa ja kiristä ruuvi (f) uudelleen.
- Varmista ennen työsi jatkamista, että kaikki turvalaitteet ovat hyvässä toimintakunnossa.

Tärkeää: Kun vaihdat sahanterää (7), varmista aina, että se pyörii vapaasti pöydän sisäkkeessä (11) sekä kohtisuorissa että 45°:n kulman asetuksissa.

Tärkeää: Sahanterän (7) -vaihto- ja kohdistustyöt on suoritettava asianmukaisesti.

10 PUHDISTUS JA HUOLTO

Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

10.1 Puhdistus

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.
• Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

Varmista että vettä ei pääse voimatyökalun sisälle!

10.2 Virtajohto ja pistoke

Jos virtajohto (tai pistoke) on vioittunut, se on vaihdettava. Virtajohdon saa vaihtaa vain ammattilainen (pätevä sähkömies).

11 TEKNISET TIEDOT

Nimellisjännite	220-240 V ~ 50 Hz
Teho	2000 W (S6 40%)
Joutokäyntinopeus Iskujen määrä	3800 min-1
Suojausluokka	II
Terän koko	305 mm x 30 mm x 2,8 mm

12 LEIKKUUKAPASITEETTI

Työkulma	Pään kallistuskulma	Korkeus x leveys (mm)
90°	90°	105 x 330 mm
45° (vasemmalle)	90°	105 x 230 mm
90°	45°	60 x 330 mm (vasen)
90°	45°	33 x 330 mm (oikea)
45° (vasemmalle)	45°	60x 230 mm (vasen)
45° (vasemmalle)	45°	33 x 230 mm (oikea)

13 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	95 dB(A)
Äänitehotaso LwA	108 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

14 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.
• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
• Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.
• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.

15 VIANETSINTÄ

VIKA	SYY	KORJAUS
Moottori ei käy.	Kone ei saa sähköä.	Tarkasta virransaanti ja virtajohto.
	Moottori on ylikuormitettu tai ylikuumennut.	Anna koneen käydä joutokäyntiä noin 2 minuuttia niin että se jäähtyy.
Tärinä on liian voimakasta.	Ruuvit tai osat ovat löysällä.	Kiristä kaikki ruuvit.
	Jiirisaha ei ole oikein asennettu.	Asenna jiirisaha oikein.
	Työkappale ei ole oikein tuettu.	Kiinnitä työkappale.

16 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.

- Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

17 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

18 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy n.v., Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Kaksoisviiste-, Liukukatkaisu- ja Jiirisaha

Tavaramerkki: POWERplus

Malli: POWX075751DB

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN IEC61000-3-11 : 2019

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mertens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
