ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX07583 PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων .................................................. 5

• 5.5 Σέρβις p. 6
• 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΡΙΟΝΙΑ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ ΚΑΙ ΕΠΙΤΡΑΠΕΖΙΑ ΠΡΙΟΝΙΑ p. 6
• 7 ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ p. 8
• 8 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΛΕΙΖΕΡ p. 8
• 9 ΙΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΡΟΪΌΝΤΟΣ p. 9
• 10 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ p. 9
• 10.1 Εγκατάσταση p. 9
• 10.2 Μεταφορά p. 9

10.2.1 Αντικατάσταση της πριονόλαμας (Εικ. 1) ................................................................ 10

10.2.2 Τοποθέτηση του πάνω προστατευτικού λεπίδας (Εικ. 2) ........................................ 10

11 ΛΕΙΤΟΥΡΓΙΕΣ ................................................................................. 10

11.1 Μετατρέποντας το πριόνι από επιτραπέζιο σε φαλτσοπρίονο εγκάρσιας κοπής

(Εικ. 3) .................................................................................................................... 10

11.2 Μετατρέποντας το πριόνι από φαλτσοπρίονο σε επιτραπέζιο πριόνι (Εικ. 4)... 11

11.3 Ρύθμιση του περιστρεφόμενου δίσκου (Εικ. 4-5) ................................................ 11

11.4 Ρύθμιση της γωνίας λοξοτομής (Εικ. 6) ............................................................... 11

11.5 Επιλογές ρύθμισης του παράλληλου οδηγού του τραπεζιού (Εικ. 7) ................ 11

11.6 Σύνδεση σε συλλέκτη σκόνης .............................................................................. 12

11.7 Τοποθέτηση του σάκου σκόνης (Εικ. 8)............................................................... 12

11.10 Εγκατάσταση του κατακόρυφου σφιγκτήρα (Εικ. 11) ......................................... 12

11.11 Εγκατάσταση των πλευρικών επεκτάσεων (Εικ. 12) ........................................... 13

11.11.1 Σύνδεση σε εναλλασσόμενο ρεύμα ........................................................................ 13

12 ΛΕΙΤΟΥΡΓΙΕΣ ................................................................................. 13

12.1 Τρόπος λειτουργίας πριονίσματος εγκάρσιας κοπής ......................................... 13

12.1.1 Ρυθμίσεις ............................................................................................................... 13

12.1.2 Λοξοτομή 90° και τραπέζι φαλτσοπρίονου 90° (Εικ. 13) ......................................... 14

12.1.3 Λοξοτομή 90° και τραπέζι φαλτσοπρίονου 90°- 45° (Εικ. 14) .................................. 14

12.1.4 Λοξοτομή 90°- 45° και τραπέζι φαλτσοπρίονου στις 90° (Εικ. 15) ........................... 14

12.1.5 Λοξοτομή 90°- 45° και τραπέζι φαλτσοπρίονου 90°- 45° (Εικ. 16) .......................... 14

12.2 Τρόπος λειτουργίας επιτραπέζιου πριονιού ....................................................... 15

12.2.1 Διακόπτης φαλτσοπρίονου ON/OFF (Εικ. 17) ........................................................ 15

• 12.2.2 Πριόνισμα (Εικ. 18) p. 15
• 13 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ p. 15
• 13.1 Καθάρισμα p. 15
• 13.2 Συντήρηση p. 16
• 13.3 Καθαρισμός p. 16
• 13.4 Αποθήκευση p. 16
• 14 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ p. 16
• 15 ΘΟΡΥΒΟΣ p. 17
• 16 ΕΓΓΥΗΣΗ p. 17
• 17 ΠΕΡΙΒΑΛΛΟΝ p. 18
• 18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 3 www.varo.com ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ ΜΕ ΤΡΑΠΕΖΙ POWX07583 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα προορίζεται για πριόνισμα ξύλου, μετάλλου και πλαστικού. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σας σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A-B-C) p. 18

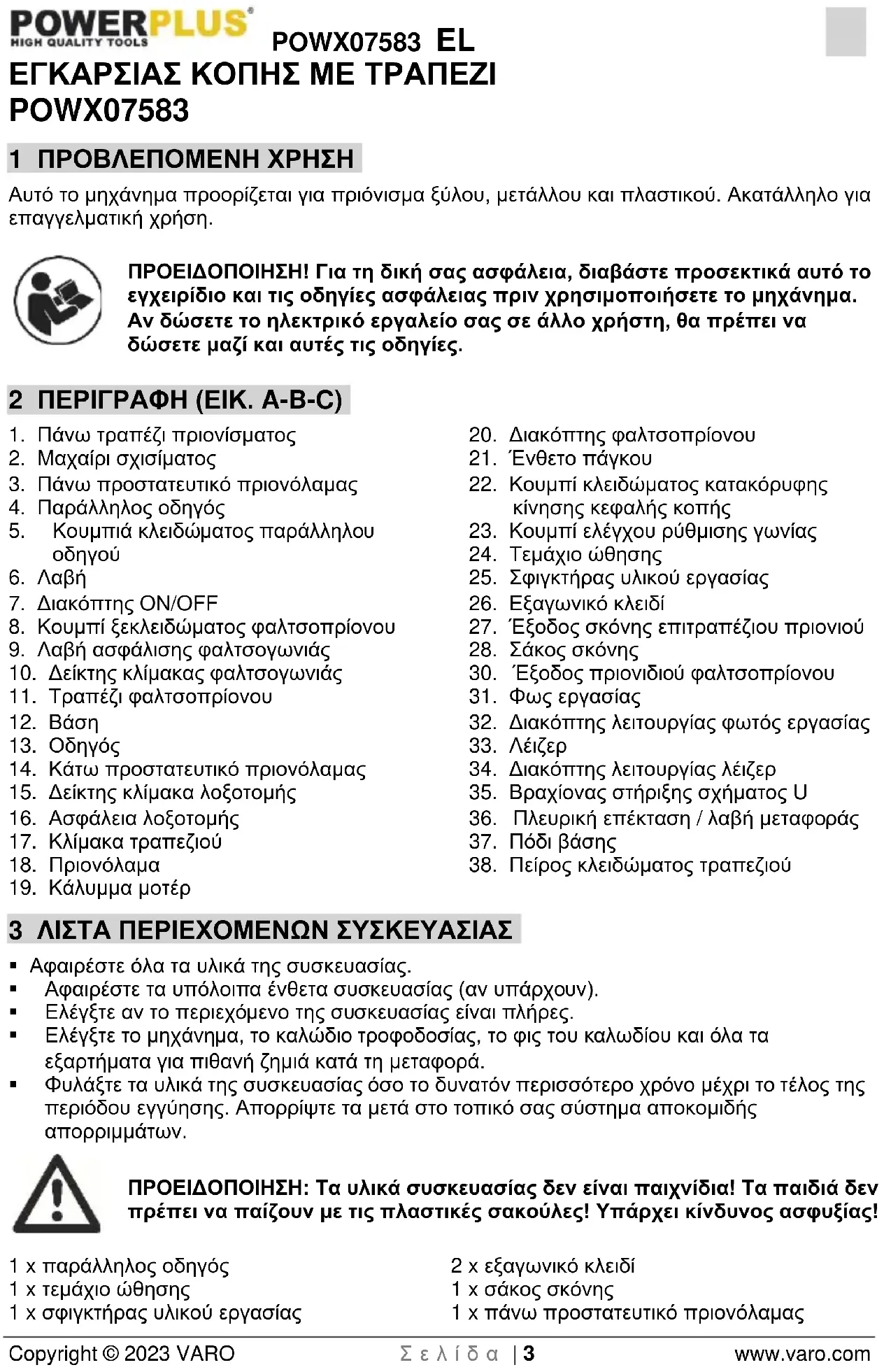

1. Πάνω τραπέζι πριονίσματος

2. Μαχαίρι σχισίματος

3. Πάνω προστατευτικό πριονόλαμας

4. Παράλληλος οδηγός

5. Κουμπιά κλειδώματος παράλληλου

8. Κουμπί ξεκλειδώματος φαλτσοπρίονου

9. Λαβή ασφάλισης φαλτσογωνιάς

10. Δείκτης κλίμακας φαλτσογωνιάς

11. Τραπέζι φαλτσοπρίονου

14. Κάτω προστατευτικό πριονόλαμας

15. Δείκτης κλίμακα λοξοτομής

16. Ασφάλεια λοξοτομής

17. Κλίμακα τραπεζιού

20. Διακόπτης φαλτσοπρίονου

22. Κουμπί κλειδώματος κατακόρυφης

κίνησης κεφαλής κοπής

23. Κουμπί ελέγχου ρύθμισης γωνίας

25. Σφιγκτήρας υλικού εργασίας

26. Εξαγωνικό κλειδί

27. Έξοδος σκόνης επιτραπέζιου πριονιού

30. Έξοδος πριονιδιού φαλτσοπρίονου

32. Διακόπτης λειτουργίας φωτός εργασίας

34. Διακόπτης λειτουργίας λέιζερ

35. Βραχίονας στήριξης σχήματος U

36. Πλευρική επέκταση / λαβή μεταφοράς

38. Πείρος κλειδώματος τραπεζιού

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε όλα τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα ένθετα συσκευασίας (αν υπάρχουν).

• Ελέγξτε αν το περιεχόμενο της συσκευασίας είναι πλήρες.

• Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις του καλωδίου και όλα τα εξαρτήματα για πιθανή ζημιά κατά τη μεταφορά.

• Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος ασφυξίας! 1 x παράλληλος οδηγός 1 x τεμάχιο ώθησης 1 x σφιγκτήρας υλικού εργασίας 2 x εξαγωνικό κλειδί 1 x σάκος σκόνης 1 x πάνω προστατευτικό πριονόλαμαςPOWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 4 www.varo.com 1 x εγχειριδιο oδηγιων 1 x λεπίδα 2 x πλαϊνή επέκταση λαβής μεταφοράς 3 x 1,5V AAA 1 x μηχανικό κλειδί Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο.

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Διαβάστε το εγχειρίδιο πριν από τη χρήση.

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης.

Φοράτε προστατευτικά γυαλιά.

Μην αγγίζετε μια πριονόλαμα που γυρίζει. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρών τραυματισμών. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και να είναι πάντα καλά φωτισμένος. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

• Το φις του καλωδίου των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 5 www.varo.com

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμός ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε περίπτωση μη αναμενόμενης κατάστασης.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 6 www.varo.com

• Φυλάσσετε τα ηλεκτρικά εργαλεία, όταν δεν τα χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Συντήρηση. Ελέγχετε αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και δεν είναι μπλοκαρισμένα, αν υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.

• Τυχόν ελαττωματικοί διακόπτες θα πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας.

• Εάν το καλώδιο σύνδεσης (ή το φις) έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί με κατάλληλο καλώδιο, το οποίο διατίθεται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Η αντικατάσταση του καλωδίου σύνδεσης θα πρέπει να πραγματοποιείται μόνο από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας (δείτε τελευταία σελίδα) ή από εξειδικευμένο ηλεκτρολόγο. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΡΙΟΝΙΑ ΕΓΚΑΡΣΙΑΣ ΚΟΠΗΣ ΚΑΙ ΕΠΙΤΡΑΠΕΖΙΑ ΠΡΙΟΝΙΑ

• Φοράτε πάντα προστατευτικά γυαλιά.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα σε μέρος όπου υπάρχουν εύφλεκτα υγρά ή αέρια.

• Μη χρησιμοποιήσετε ΠΟΤΕ το μηχάνημα με δίσκο κοπής (αντί για πριονόλαμα).

• Πριν από κάθε χρήση, ελέγχετε την πριονόλαμα για μικρά ραγίσματα ή ζημιά. Αντικαθιστάτε αμέσως μια ραγισμένη ή κατεστραμμένη πριονόλαμα.

• Μη χρησιμοποιείτε πριονόλαμες από ατσάλι υψηλής ταχύτητας (HSS).

• Χρησιμοποιείτε μόνο πριονόλαμες που συνιστά ο κατασκευαστής και πληρούν το πρότυπο EN847-1. Επίσης, βεβαιώνεστε ότι το μαχαίρι σχισίματος δεν είναι παχύτερο από το πλάτος της κοπής, και ότι δεν είναι λεπτότερο από την πριονόλαμα.

• Χρησιμοποιείτε πάντα τα εξαρτήματα που συνιστώνται σε αυτό το εγχειρίδιο.

• Επιλέγετε τη σωστή πριονόλαμα για το υλικό που θέλετε να πριονίσετε.

• Για να μειώσετε τον θόρυβο που κάνει το μηχάνημα, βεβαιώνεστε πάντα ότι η λεπίδα είναι κοφτερή και καθαρή.

• Χρησιμοποιείτε μόνο σωστά ακονισμένες πριονόλαμες. Μην υπερβαίνετε ποτέ τη μέγιστη ταχύτητα που αναγράφεται πάνω στην πριονόλαμα.

• Πριν τοποθετήσετε μια πριονόλαμα, καθαρίστε τον άξονα, τις φλάντζες (ειδικά τις επιφάνειες συναρμολόγησης) και το εξαγωνικό παξιμάδι. Η εσφαλμένη συναρμολόγηση μπορεί να οδηγήσει σε κραδασμούς/χτυπήματα ή ολίσθηση της πριονόλαμας.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 7 www.varo.com

• Όποτε είναι δυνατόν, χρησιμοποιείτε το πάνω προστατευτικό της πριονόλαμας και το μαχαίρι σχισίματος σε κάθε είδος εφαρμογής, καθώς επίσης και όταν πριονίζετε ένα υλικό για να το κόψετε στα δύο. Τοποθετείτε πάντα το προστατευτικό της πριονόλαμας σύμφωνα με τις οδηγίες που υπάρχουν σε αυτό το εγχειρίδιο. Οι εργασίες κοπής είναι αυτές όπου η πριονόλαμα περνά τελείως διαμέσου του υλικού εργασίας, όπως π.χ. όταν κάνετε διαμήκεις κοπές ή κονταίνετε τεμάχια εργασίας. Μη χρησιμοποιείτε ΠΟΤΕ το μηχάνημα με ελαττωματικό προστατευτικό πριονόλαμας, και μη δένετε ποτέ το προστατευτικό της πριονόλαμας με σχοινί ή σπάγκο. Οποιαδήποτε ανωμαλία λειτουργίας του προστατευτικού της πριονόλαμας πρέπει να διορθώνεται αμέσως.

• Επανατοποθετείτε αμέσως το πάνω προστατευτικό της πριονόλαμας και το μαχαίρι σχισίματος μετά την ολοκλήρωση μιας διαδικασίας που απαιτούσε την αφαίρεσή τους.

• Αποφεύγετε να έρχεται σε επαφή το πριόνι με μέταλλα, όπως καρφιά και βίδες. Ψάξτε και αφαιρέστε όλα τα καρφιά, τις βίδες και άλλα ξένα σώματα από το υλικό εργασίας, πριν ξεκινήσετε την εργασία.

• Αφαιρείτε τα μηχανικά κλειδιά, αποκομμένα κομμάτια και άλλα αντικείμενα από το τραπέζι του πριονιού, πριν ανοίξετε τον διακόπτη λειτουργίας.

• Μη φοράτε ΠΟΤΕ γάντια κατά την εργασία. Η χρήση γαντιών συνιστάται μόνο κατά την αντικατάσταση εργαλείων κοπής.

• Φροντίζετε να έχετε τα χέρια σας πάντα αρκετά μακριά από τη γραμμή κοπής της πριονόλαμας.

• ΠΟΤΕ μη στέκεστε και μην αφήνετε κανένα άτομο να στέκεται στη γραμμή κοπής της πριονόλαμας.

• Φροντίζετε ώστε η πριονόλαμα να μην αγγίζει το μαχαίρι σχισίματος ή το υλικό εργασίας, πριν ανοίξετε τον διακόπτη λειτουργίας.

• Αφήνετε το πριόνι να λειτουργήσει για λίγο πριν εισχωρήσει στο υλικό εργασίας. Έχετε την προσοχή σας μήπως ακούσετε κραδασμούς ή χτυπήματα της πριονόλαμας, που μπορεί να σημαίνουν εσφαλμένη συναρμολόγηση ή αστάθεια της λεπίδας.

• Το μηχάνημα δεν πρέπει να χρησιμοποιηθεί για τη δημιουργία αυλακώσεων ή εσοχών.

• Αντικαταστήστε την πλάκα υποδοχής του τραπεζιού αν φθαρεί.

• Μην κάνετε ΠΟΤΕ ρυθμίσεις στο μηχάνημα όταν είναι σε λειτουργία. Βγάζετε το φις από την πρίζα πριν κάνετε οποιαδήποτε ρύθμιση.

• Αν χρειάζεται, χρησιμοποιείτε ένα τεμάχιο ώθησης. ΠΡΕΠΕΙ να χρησιμοποιείτε ένα τεμάχιο ώθησης όταν εκτελείτε διαμήκες πριόνισμα μικρών υλικών εργασίας, έτσι ώστε τα χέρια και τα δάχτυλά σας να είναι αρκετά μακριά από την πριονόλαμα.

• Αποθηκεύετε πάντα το τεμάχιο ώθησης, όταν δεν το χρησιμοποιείτε.

• Δώστε ιδιαίτερη προσοχή στις οδηγίες που βοηθούν στη μείωση του κινδύνου "ΚΛΩΤΣΗΜΑΤΟΣ". Το "ΚΛΩΤΣΗΜΑ" (ανάκρουση) είναι μια ξαφνική αντίδραση μιας πριονόλαμας που έχει φρακάρει, λυγίσει ή δεν είναι σωστά ευθυγραμμισμένη. Το "ΚΛΩΤΣΗΜΑ" προκαλεί εκτίναξη του υλικού εργασίας προς την κατεύθυνση του χειριστή. Το "ΚΛΩΤΣΗΜΑ" μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Μπορείτε να αποφύγετε το "ΚΛΩΤΣΗΜΑ" διατηρώντας την πριονόλαμά σας κοφτερή, κρατώντας τον οδηγό σχισίματος παράλληλα στην πριονόλαμα, διατηρώντας το μαχαίρι σχισίματος και το πάνω προστατευτικό πριονόλαμας πριονιού σε καλή κατάσταση και τοποθετώντας τα στη σωστή θέση, συγκρατώντας καλά το υλικό εργασίας μέχρι να ωθηθεί πέρα ως πέρα στην πριονόλαμα και με το να μην πριονίζετε κυρτωμένα ή στραβά κομμάτια ξύλου ή κομμάτια που δεν έχουν ίσιες άκρες ώστε να μπορεί να μετακινείται ο οδηγός σχισίματος σε διαμήκη κατεύθυνση.

• Μην κάνετε πριόνισμα χρησιμοποιώντας μόνο τα χέρια για να στηρίξετε ή να οδηγήσετε το υλικό εργασίας, Χρησιμοποιείτε τον οδηγό σχισίματος ή τον οδηγό φαλτσογωνιάς.

• Μη γέρνετε ΠΟΤΕ πάνω από ή γύρω από την πριονόλαμα. Μην πιάνετε ΠΟΤΕ το υλικό εργασίας πριν σταματήσει τελείως η κίνηση της πριονόλαμας.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 8 www.varo.com

• Αποφεύγετε την ξαφνική ή πάρα πολύ γρήγορη προώθηση του υλικού εργασίας. Τα τεμάχια εργασίας από σκληρό υλικό θα πρέπει να προωθούνται όσο το δυνατόν πιο αργά. Μη διπλώνετε ή στρέφετε ποτέ το υλικό εργασίας όταν το προωθείτε στο πριόνι. Αν η πριονόλαμα μπλοκάρει ή σταματήσει να γυρίζει καθώς το υλικό προωθείται, διακόψτε αμέσως τη λειτουργία του μηχανήματος. Βγάλτε το φις από την πρίζα. Αφαιρέστε το αντικείμενο που μπλοκάρει το πριόνι.

• Μη προσπαθείτε ΠΟΤΕ να αφαιρέσετε πριονισμένα ροκανίδια, και μην αγγίζετε ποτέ ένα προστατευτικό πριονόλαμας όσο γυρίζει η πριονόλαμα.

• Αφαιρείτε όλους τους ρόζους από το υλικό εργασίας, ΠΡΙΝ αρχίσετε να πριονίζετε.

• Μην κάνετε κακή χρήση του καλωδίου. Μην τραβάτε ποτέ το καλώδιο για να βγάλετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από ζέστη, λάδια, νερό και αιχμηρές

• Ορισμένα είδη πριονιδιού που δημιουργείται κατά την εργασία με το πριόνι μπορεί να περιέχουν χημικά, τα οποία μπορούν να προκαλέσουν καρκίνο, γενετικές ανωμαλίες ή άλλες γενετικές βλάβες. Παραδείγματα αυτών των ουσιών:

• Μόλυβδος που προέρχεται από μπογιές που περιέχουν μόλυβδο

• Αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

• Ο κίνδυνος για την υγεία σας από την έκθεση σε τέτοιες ουσίες εξαρτάται από το πόσο συχνά εργάζεστε με αυτό το είδος υλικών εργασίας.

• Μέτρα για τη μείωση της έκθεσης σε τέτοιες χημικές ουσίες: Εργάζεστε πάντα σε καλά αεριζόμενο χώρο και με εγκεκριμένο εξοπλισμό ασφαλείας, όπως μάσκες σκόνης που έχουν σχεδιαστεί ειδικά για να φιλτράρουν μικροσκοπικά σωματίδια.

• Για εργασίες πριονίσματος, συνδέετε το μηχάνημα σε ένα σύστημα αναρρόφησης σκόνης.

• Το προστατευτικό πριονόλαμας μπορεί να σηκωθεί κατά την τοποθέτηση του υλικού εργασίας, ή για ευκολότερη πρόσβαση στη διάρκεια εργασιών συντήρησης. Φροντίζετε να κατεβάζετε πάλι το προστατευτικό της πριονόλαμας και να το τοποθετείτε επίπεδα πάνω στο τραπέζι πριονίσματος, πριν συνδέσετε το εργαλείο σας στο ρεύμα. 7 ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ Ελέγξτε την ονομαστική τάση που αναγράφεται στην πλακέτα χαρακτηριστικών του μηχανήματος για να βεβαιωθείτε ότι αντιστοιχεί στην τοπική τάση του ρεύματος. Κλάση ασφαλείας II. 8 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΛΕΙΖΕΡ Προειδοποίηση για τις ακτίνες λέιζερ. Χαρακτηριστικά ακτίνων λέιζερ.

• Προειδοποίηση! Η δέσμη λέιζερ μπορεί να προκαλέσει σοβαρό τραυματισμό των ματιών. Ποτέ μην κοιτάτε απευθείας τη δέσμη φωτός του λέιζερ.

• Κατά τη χρήση, μη στρέφετε τη δέσμη λέιζερ σε τρίτους, απευθείας ή έμμεσα μέσω ανακλαστικών επιφανειών.

• Το λέιζερ είναι σύμφωνο με την κατηγορία 2 του προτύπου EN 60825-1:2014. Η συσκευή δεν περιλαμβάνει εξαρτήματα που επιδέχονται συντήρησης. Μην ανοίγετε το περίβλημα για κανέναν λόγο. Αν η μηχανή χαλάσει, η βλάβη πρέπει να αποκατασταθεί από εξουσιοδοτημένο κέντρο επισκευών.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 9 www.varo.com 9 ΙΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΡΟΪΌΝΤΟΣ

• Γρήγορη αλλαγή τρόπου λειτουργίας μεταξύ εγκάρσιας κοπής και επιτραπέζιου πριονιού.

• Εύρος γωνίας λοξοτομής πριονίσματος 45° (45° αριστερά).

• Εύρος γωνίας λοξοτομής πριονίσματος 90° (45° αριστερά και 45° δεξιά) με πέντε προρυθμισμένες θέσεις στοπ.

• Τέλεια κατάλληλο για φορητή χρήση, λόγω του μικρού βάρους και των μικρών διαστάσεών

• Πριονόλαμα τύπου TCT (με επικάλυψη καρβιδίου βολφραμίου).

• Δυνατότητα τοποθέτησης πρόσθετων οδηγών.

• Μετά από διακοπή ρεύματος, ένα προστατευτικό σύστημα επανεκκίνησης εμποδίζει το μηχάνημα να ξεκινήσει πάλι όταν το ρεύμα αποκατασταθεί. 10 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ Μη μεταφέρετε το μηχάνημα πιάνοντάς το από τη χειρολαβή. Η χειρολαβή δεν είναι σχεδιασμένη για να αντέχει όλο το βάρος του μηχανήματος. Για να μεταφέρετε το μηχάνημα, κρατήστε το και από τα δύο άκρα της βάσης (12).

• Ζητήστε τη βοήθεια ενός ατόμου για να σηκώσετε και να βγάλετε το μηχάνημα από το

• Γυρίστε τον περιστρεφόμενο δίσκο στη θέση 90° και σφίξτε τις ασφάλειες του φαλτσοπρίονου. ΣΗΜΕΙΩΣΗ: Αν το μηχάνημα πρέπει να συναρμολογηθεί πάνω σε πάγκο εργασίας, τότε ΔΕΝ πρέπει να τοποθετηθούν τα λαστιχένια πόδια. Διατρέχετε κίνδυνο τραυματισμού, αν χειριστείτε το μηχάνημα εσφαλμένα όταν το σηκώνετε ή το γυρίζετε. Κρατάτε πάντα το μηχάνημα γερά από τη βάση (12).

• Τοποθετήστε το μηχάνημα πάνω σε κατάλληλη επιφάνεια: − Και τα 4 πόδια πρέπει να κάθονται καλά πάνω στην επιφάνεια. − Το ιδανικό ύψος της επιφάνειας είναι περίπου 800 χλστ − Το πριόνι πρέπει να στέκεται σταθερά στη θέση του, ακόμη και όταν το υλικό εργασίας που πριονίζετε είναι μεγάλο.

• Αν θέλετε, κρατήστε τη συσκευασία για μελλοντική χρήση, διαφορετικά απορρίψτε τη, βάσει του είδους υλικού, με τρόπο φιλικό προς το περιβάλλον.

• Σπρώξτε το πριόνι πάγκου προς τα κάτω και ταυτόχρονα τραβήξτε έξω το κουμπί ασφάλισης (22) για να σηκώσετε το πριόνι πάγκου.

• Τοποθετήστε το κάτω προστατευτικό της πριονόλαμας (14) πάνω από τον οδηγό πριονιού (21) και σπρώξτε το προς τα πίσω μέχρι να ακούσετε ένα κλικ και μέχρι να τοποθετηθεί το κάτω προστατευτικό της πριονόλαμας στη μαύρη γραμμή κοπής πάνω στον οδηγό

• Κατεβάστε την κεφαλή του πριονιού πιέζοντας μέσα το κουμπί κλειδώματος ασφάλειας (6) και ενεργοποιήστε την περόνη ασφάλισης (22).

• Τοποθετήστε τον οδηγό φαλτσογωνιάς (4) πάνω από το κάτω προστατευτικό της πριονόλαμας πριονόλαμας και στερεώστε τον.

• Σηκώστε το μηχάνημα πιάνοντάς το και από τις δύο πλευρές της βάσης (12).

• Σε αυτή την ενότητα παρουσιάζουμε τα βασικά εξαρτήματα χειρισμού του μηχανήματος.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 10 www.varo.com

• Πρέπει να διαβάσετε αυτή την ενότητα, πριν χρησιμοποιήσετε το μηχάνημα για πρώτη

10.2.1 Αντικατάσταση της πριονόλαμας (Εικ. 1)

• Ρυθμίστε τη λειτουργία του πριονιού σε λειτουργία φαλτσοπρίονου εγκάρσιας κοπής.

• Τοποθετήστε το κλειδί της λεπίδας στην εξωτερική φλάντζα και ξεβιδώστε τη βίδα του πριονιού (a) περιστρέφοντάς την δεξιόστροφα χρησιμοποιώντας το εξαγωνικό κλειδί S6.

• Αφαιρέστε τη βίδα πριονιού (a) και την εξωτερική φλάντζα.

• Αφαιρέστε προσεκτικά την πριονόλαμα (18) από την εσωτερική φλάντζα. Σηκώστε το κάτω προστατευτικό πριονόλαμας (14) προς τα πάνω πατώντας τον διακόπτη (7).

• Καθαρίστε σχολαστικά τον άξονα του κινητήρα και τη φλάντζα προτού τοποθετήσετε και ασφαλίσετε τη νέα πριονόλαμα.

• Τοποθετήστε και στερεώστε τη νέα πριονόλαμα εκτελώντας τα βήματα με αντίστροφη

ΠΡΟΣΟΧΗ: Η εργασία αντικατάστασης και ευθυγράμμισης της πριονόλαμας πρέπει να εκτελείται σωστά.

10.2.2 Τοποθέτηση του πάνω προστατευτικού λεπίδας (Εικ. 2)

• Χαλαρώστε ελαφρά τις δύο βίδες στρέφοντας αριστερόστροφα με το εξαγωνικό κλειδί S6.

• Κρατήστε το πάνω προστατευτικό πριονόλαμας (3) με το ένα χέρι και με το άλλο κρατήστε την αριστερή κάτω μεταλλική πλακέτα (b)

• Ευθυγραμμίστε το διάκενο δύο τομέων στη μεταλλική πλακέτα με δύο βίδες κοντά στο φως εργασίας και, στη συνέχεια, τοποθετήστε τη μεταλλική πλακέτα κατά μήκος της υποδοχής τραπεζιού.

• Ρυθμίστε το διάστημα μεταξύ της μαχαίρι σχισίματος του μαχαιριού και της μεταλλικής πλακέτας να είναι μεταξύ 3 ~ 8 mm.

• Σφίξτε τις δύο βίδες περιστρέφοντάς τις δεξιόστροφα χρησιμοποιώντας το εξαγωνικό κλειδί S5 (26). ΠΡΟΣΟΧΗ: Ο έλεγχος του χώρου μεταξύ της μαχαίρι σχισίματος του μαχαιριού και της μεταλλικής πλακέτας μπορεί να αποτρέψει την κοπή της πριονόλαμας στο πάνω προστατευτικό πριονόλαμας (3), προλαμβάνοντας έτσι ατυχήματα κατά τη λειτουργία του μηχανήματος. 11 ΛΕΙΤΟΥΡΓΙΕΣ

11.1 Μετατρέποντας το πριόνι από επιτραπέζιο σε φαλτσοπρίονο εγκάρσιας κοπής

• Σφίξτε το κουμπί κλειδώματος τραπεζιού φαλτσοπρίονου (9) και την ασφάλεια λοξοτομής (16) στρέφοντάς τα δεξιόστροφα.

• Τραβήξτε τον πείρο κλειδώματος τραπεζιού πριονίσματος (38) και σπρώξτε προς τα πάνω το επάνω τραπέζι πριονίσματος. Τραβήξτε το κουμπί κλειδώματος (22) και μετά σηκώστε το τραπέζι πριονίσματος ώστε να φτάσει στην ψηλότερη θέση.

• Το πριόνι είναι πλέον στη λειτουργία φαλτσοπρίονου εγκάρσιας κοπής.

• Ο διακόπτης (7) και ο διακόπτης σκανδάλης (20) χρησιμοποιούνται για την εκκίνηση/διακοπή λειτουργίας του φαλτσοπρίονου.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 11 www.varo.com

11.2 Μετατρέποντας το πριόνι από φαλτσοπρίονο σε επιτραπέζιο πριόνι (Εικ. 4)

• Μετακινήστε τον περιστρεφόμενο δίσκο στη θέση 90°, λοξοτομή στη θέση 90°.

• Σφίξτε το κουμπί ασφάλισης περιστρεφόμενου δίσκου (9) και την ασφάλεια λοξοτομής (16).

• Κρατήστε τη λαβή κοπής (6) και πατήστε τον διακόπτη (7).

• Σπρώξτε προς τα κάτω και μέχρι τέρμα τη λαβή κοπής και τοποθετήστε τον πείρο κλειδώματος (22) της λειτουργίας πριονιού.

• Τραβήξτε τον πείρο κλειδώματος τραπεζιού (38) και ταυτόχρονα, τραβήξτε το πάνω τραπέζι πριονίσματος (1) στην χαμηλότερη θέση. Αφήστε τον πείρο κλειδώματος (38) μόλις το πάνω τραπέζι βρεθεί στην χαμηλότερη θέση.

• Το πριόνι τώρα βρίσκεται σε λειτουργία επιτραπέζιου πριονιού.

• Ο διακόπτης ON/OFF (7) και η λαβή σκανδάλης (20) χρησιμοποιούνται για ενεργοποίηση/απενεργοποίηση του πριονιού.

11.3 Ρύθμιση του περιστρεφόμενου δίσκου (Εικ. 4-5)

• Στρέψτε το κουμπί κλειδώματος τραπεζιού (9) περίπου δύο στροφές αριστερόστροφα και μετά ρυθμίστε το τραπέζι φαλτσοπρίονου (11) πιέζοντας το κουμπί ελέγχου ρύθμισης γωνίας (23).

• Το τραπέζι φαλτσοπρίονου (11) έχει σημεία κλειδώματος στις γωνίες 0°, 15°, 22,5°, 31,6° και 45°. Μόλις εμπλακεί, η ρύθμιση πρέπει επίσης να ασφαλιστεί στρέφοντας το κουμπί κλειδώματος του τραπεζιού φαλτσοπρίονου (9) δεξιόστροφα.

• Εάν απαιτούνται διαφορετικές ρυθμίσεις γωνίας, το τραπέζι φαλτσοπρίονου (11) μπορεί να ασφαλιστεί στη θέση του χρησιμοποιώντας μόνο το κουμπί κλειδώματος του τραπεζιού (9).

11.4 Ρύθμιση της γωνίας λοξοτομής (Εικ. 6)

Ο βραχίονας στήριξης μπορεί να γείρει κάθετα και σε γωνία 45° προς τα αριστερά. Για να μπορέσετε να γείρετε τον βραχίονα στήριξης, η ασφάλεια λοξοτομής (16) πρέπει να απελευθερωθεί. Για να εμποδίσετε να αλλάξει η γωνία λοξοτομής καθώς πριονίζετε, πρέπει να σφίξετε τη λαβή ασφάλισης του βραχίονα στήριξης.

11.5 Επιλογές ρύθμισης του παράλληλου οδηγού του τραπεζιού (Εικ. 7)

• O παράλληλος οδηγός του τραπεζιού (4) είναι στερεωμένος στο επάνω τραπέζι πριονιού. Τα κουμπιά κλειδώματας παράλληλου οδηγού τραπεζιού (5) πρέπει και τα δύο να δείχνουν έξω από το μηχάνημα.

• Η θέση του παράλληλου οδηγού του τραπεζιού καθορίζει το πλάτος κοπής. Κατά την τοποθέτηση του παράλληλου οδηγού του τραπεζιού, πάντα να βεβαιώνεστε ότι ο οδηγός είναι ασφαλισμένος με τα κουμπιά κλειδώματος (5).

• Μόλις απασφαλιστούν τα κουμπιά κλειδώματος, μπορεί να αφαιρεθεί ο παράλληλος οδηγός του τραπεζιού (4).POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 12 www.varo.com

11.6 Σύνδεση σε συλλέκτη σκόνης

Το πριονίδι από ορισμένα είδη ξύλου (όπως π.χ. οξυάς, βελανιδιάς και φλαμουριάς) μπορεί να είναι επικίνδυνο όταν εισπνέεται. Χρησιμοποιείτε πάντα έναν συλλέκτη σκόνης:

• Αν το πριόνι έχει τοποθετηθεί σε κλειστό χώρο;

• Όταν το πριόνι χρησιμοποιείται για παρατεταμένο χρονικό διάστημα (περισσότερο από μισή ώρα την ημέρα);

• Όταν πριονίζετε ξύλο βελανιδιάς, οξυάς ή φλαμουριάς. Ο συλλέκτης σκόνης πρέπει να καλύπτει τις παρακάτω απαιτήσεις:

• Η διάμετρος του αναρροφητή σκόνης πρέπει να ταιριάζει απόλυτα (31 χλστ.);

• Η ποσότητα ροής του αέρα πρέπει να μην υπερβαίνει τα 550 m³/h;

• Η υποπίεση αναρρόφησης στην έξοδο του αναρροφητή πρέπει να είναι ≥ 740 Pa;

• Η ταχύτητα του αέρα στην έξοδο του αναρροφητή πρέπει να είναι ≥ 20 m/s. Ακολουθήστε τις οδηγίες χρήσης για τον συλλέκτη σκόνης.

11.7 Τοποθέτηση του σάκου σκόνης (Εικ. 8)

• Ο σάκος σκόνης (28) ταιριάζει στην οπή σκόνης του φαλτσοπρίονου (27) και την έξοδο σκόνης πριονίσματος του επιτραπέζιου πριονιού (30). Για να εξασφαλιστεί η αποτελεσματική λειτουργίας, αδειάζετε τον σάκο σκόνης μόλις μισογεμίσει.

• Ποτέ μην χρησιμοποιείτε το μηχάνημα χωρίς τη λειτουργία αναρρόφησης. Ελέγχετε τακτικά και καθαρίζετε τα κανάλια αναρρόφησης.

11.8 Λέιζερ (Εικ. 9)

• Χρησιμοποιήστε τον διακόπτη λειτουργίας λέιζερ (34) κατά τη διάρκεια της λειτουργίας.

11.9 Φως εργασίας (Εικ. 10)

• Το συνδυαστικό πριόνι είναι εφοδιασμένο με φως εργασίας (31) κάτω από το πάνω τραπέζι πριονίσματος, το οποίο λειτουργεί με 3 μπαταρίες ΑΑΑ.

• Για να ανάψετε το φως εργασίας, πατήστε τον διακόπτη λειτουργίας φωτός εργασίας (32) στη θέση «Ι».

• Για να σβήσετε το φως εργασίας, πατήστε τον διακόπτη λειτουργίας φωτός εργασίας (32) στη θέση «Ο».

11.10 Εγκατάσταση του κατακόρυφου σφιγκτήρα (Εικ. 11)

• Εντοπίστε τον κατακόρυφο σφιγκτήρα (25).

• Εισάγετε τη σιδερένια ράβδο του κατακόρυφα σφιγκτήρα στην επάνω οπή του οδηγού (13).

• Για την επιλογή του ύψους, χρησιμοποιήστε τις χειρόβιδες. Ελέγξτε το ρυθμιζόμενο ύψος της χειρόβιδας.

• Υπάρχουν δύο στρογγυλές οπές στην αριστερή και τη δεξιά πλευρά πίσω από τον οδηγό (13), οι οποίες μπορούν να χρησιμοποιηθούν για τον εντοπισμό του κατακόρυφου σφιγκτήρα ανάλογα με τις ανάγκες της εργασίας. ΣΗΜΕΙΩΣΗ: Τοποθετήστε τον κατακόρυφο σφιγκτήρα στη δεξιά πλευρά του φαλτσοπρίονου όταν το μηχάνημα χρησιμοποιείται για την εκτέλεση λοξοτομών.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 13 www.varo.com

11.11 Εγκατάσταση των πλευρικών επεκτάσεων (Εικ. 12)

• Ξεσφίξτε τη δεξιά/αριστερή ρυθμιστική βίδα στρέφοντάς τη αριστερόστροφα με το εξαγωνικό κλειδί S5 (26) και αφαιρέστε τη.

• Εισάγετε τις λαβές μεταφοράς (36) της δεξιάς/αριστερής επέκτασης στις παρεχόμενες υποδοχές που υπάρχουν και στις δύο πλευρές και σφίξτε με το εξαγωνικό κλειδί (26).

11.11.1 Σύνδεση σε εναλλασσόμενο ρεύμα

• Χρησιμοποιείτε αυτό το μηχάνημα μόνο σε ξηρό περιβάλλον.

• Αυτό το μηχάνημα μπορεί να συνδεθεί μόνο σε πηγή ρεύματος που καλύπτει τις παρακάτω απαιτήσεις (Δείτε επίσης την ενότητα "Τεχνικά στοιχεία"): − Η τάση του ρεύματος και η συχνότητα του συστήματος πρέπει να ταιριάζουν στην τάση και τη συχνότητα που αναγράφεται στο φύλλο τεχνικών στοιχείων του μηχανήματος. − Προστασία ηλεκτρικής ασφάλειας με συσκευή παραμένοντος ρεύματος (RCD) η οποία προστατεύει όλες τις γραμμές από βραχυκύκλωμα και υπερφόρτωση. − Οι πρίζες πρέπει να είναι σωστά τοποθετημένες, γειωμένες και ελεγμένες.

• Τοποθετήστε το καλώδιο τροφοδοσίας με τρόπο ώστε να μην εμποδίζει την εργασία και μα να μην μπορεί να καταστραφεί.

• Προστατέψτε το καλώδιο τροφοδοσίας από τη θερμότητα, τα δραστικά υγρά και τις αιχμηρές γωνίες.

• Χρησιμοποιείτε μόνο καλώδια προέκτασης με ελαστικό περίβλημα και επαρκούς διατομής (3 x 1,5 mm²).

• Μη χρησιμοποιείτε το καλώδιο τροφοδοσίας για να τραβήξετε το φις έξω από την πρίζα. 12 ΛΕΙΤΟΥΡΓΙΕΣ Αυτό το πριόνι μπορεί να χρησιμοποιηθεί ως:

• Πριόνι εγκάρσιας κοπής / φαλτσοπρίονο,

• Επιτραπέζιο πριόνι. Πριν κάνετε οποιαδήποτε αλλαγή στις ρυθμίσεις σε αυτό το μηχάνημα, βγάζετε πάντα το φις από την πρίζα.

12.1 Τρόπος λειτουργίας πριονίσματος εγκάρσιας κοπής

• Όταν χαλαρώσει η ασφάλεια λοξοτομής (16), μπορείτε να γείρετε την κεφαλή του μηχανήματος προς τα αριστερά έως και 45°.

• To τραπέζι φαλτσοπρίονου (11) μπορεί να ρυθμιστεί από -45° έως + 45° ξεβιδώνοντας το κουμπί ασφάλισης τραπεζιού (9).

• Θέστε σε λειτουργία το πριόνι πατώντας τον διακόπτη σκανδάλης (20) και το κουμπί ξεκλειδώματος φαλτσοπρίονου (8). Το κουμπί ξεκλειδώματος φαλτσοπρίονου (8) πρέπει να παραμείνει πατημένος κατά τη διάρκεια του πριονίσματος.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 14 www.varo.com

12.1.2 Λοξοτομή 90° και τραπέζι φαλτσοπρίονου 90° (Εικ. 13)

• Σημαντικό: τοποθετήστε το τεμάχιο εργασίας σταθερά επάνω στην επιφάνεια του μηχανήματος και ασφαλίστε το με τον σφιγκτήρα (25) για να αποτραπεί τυχόν μετακίνησή του κατά τη διάρκεια του πριονίσματος.

• Πιέστε το κουμπί ξεκλειδώματος φαλτσοπρίονου (8) και τον διακόπτη σκανδάλης (20) χρησιμοποιώντας τη λαβή κοπής (6) και πιέστε ελαφρά και σταθερά προς τα κάτω ώστε να μετακινηθεί η κεφαλή του μηχανήματος μέσα από το τεμάχιο εργασίας.

• Αφού θέσετε σε λειτουργία το πριόνι, περιμένετε μέχρι η πριονόλαμα (18) να φτάσει στη μέγιστη ταχύτητά της.

• Αφού ολοκληρωθεή η κοπή, ανεβάστε την κεφαλή του μηχανήματος στην αρχική της θέση και αφήστε τον διακόπτη σκανδάλης (20).

• Σημαντικό: Τα ελατήρια επαναφοράς θα ανεβάσουν αυτόματα την κεφαλή του μηχανήματος.

• Μην αφήνετε τη λαβή (6) μετά την κοπή αλλά αφήστε την κεφαλή να σηκωθεί αργά συγκρατώντας τη ελαφρά.

12.1.3 Λοξοτομή 90° και τραπέζι φαλτσοπρίονου 90°- 45° (Εικ. 14)

Το φαλτσοπρίονο εγκάρσιας κοπής με τραπέζι μπορεί να χρησιμοποιηθεί για δεξιές και αριστερές γωνιακές τομές 90°- 45° σε σχέση με τον οδηγό πριονιού (21).

• Μετακινήστε την κεφαλή του μηχανήματος στην ανώτερη θέση.

• Ελευθερώστε το τραπέζι φαλτσοπρίονου (11) χαλαρώνοντας το κουμπί κλειδώματος τραπεζιού (9).

• Ρυθμίστε το τραπέζι (11) στην επιθυμητή γωνία, φροντίζοντας η ένδειξη στο τραπέζι να συμπίπτει με την επιθυμητή ρύθμιση γωνίας στην πλάκα βάσης (12).

• Ξανασφίξτε το κουμπί κλειδώματος τραπεζιού (9) για να ασφαλιστεί το τραπέζι φαλτσοπρίονου (11) στη θέση.

12.1.4 Λοξοτομή 90°- 45° και τραπέζι φαλτσοπρίονου στις 90° (Εικ. 15)

Το φαλτσοπρίονο εγκάρσιας κοπής με τραπέζι μπορεί να χρησιμοποιηθεί για λοξοτομές 90° - 45° σε σχέση με την επιφάνεια εργασίας.

• Μετακινήστε την κεφαλή του μηχανήματος στην ανώτερη θέση της.

• Στερεώστε το τραπέζι φαλτσοπρίονου (11) στη θέση 90°.

• Ξεβιδώστε την ασφάλεια λοξοτομής (16) και χρησιμοποιήστε τη λαβή κοπής (6) για να γείρετε την κεφαλή του μηχανήματος προς τα αριστερά έως ότου ο δείκτης συμπίπτει με την απαιτούμενη τιμή γωνίας.

• Σφίξτε ξανά την ασφάλεια λοξοτομής (16) και εκτελέστε την κοπή.

12.1.5 Λοξοτομή 90°- 45° και τραπέζι φαλτσοπρίονου 90°- 45° (Εικ. 16)

Το φαλτσοπρίονο εγκάρσιας κοπής με τραπέζι μπορεί να χρησιμοποιηθεί για την εκτέλεση κοπών προς τα αριστερά υπό γωνίες 90°- 45° σε σχέση με την επιφάνεια εργασίας και ταυτόχρονα 90° - 45° σε σχέση με τον οδηγό πριονιού (21) (διπλή λοξοτομή).

• Μετακινήστε την κεφαλή του μηχανήματος στην ανώτερη θέση της.

• Απελευθερώστε το τραπέζι φαλτσοπρίονου (11) χαλαρώνοντας την ασφάλεια τραπεζιού φαλτσοπρίονου (9).

• Ρυθμίστε το τραπέζι (11) στην επιθυμητή γωνία.

• Σφίξτε ξανά την ασφάλεια τραπεζιού φαλτσοπρίονου (9) για να ασφαλιστεί το τραπέζι στη

• Ξεβιδώστε την ασφάλεια λοξοτομής (16) και χρησιμοποιήστε τη λαβή κοπής (6) για να γείρετε την κεφαλή του μηχανήματος προς τα αριστερά μέχρι να φτάσει στην επιθυμητή

• Βιδώστε ξανά την ασφάλεια λοξοτομής (16).POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 15 www.varo.com

12.2 Τρόπος λειτουργίας επιτραπέζιου πριονιού

12.2.1 Διακόπτης φαλτσοπρίονου ON/OFF (Εικ. 17)

• Το πριόνι μπορεί να τεθεί σε λειτουργία πατώντας το πράσινο κουμπί (I). Περιμένετε έως ότου η πριονόλαμα (18) φτάσει στη μέγιστη ταχύτητα πριν ξεκινήσετε το κόψιμο.

• Το κόκκινο κουμπί (0) πρέπει να διακοπεί η λειτουργία του πριονιού.

12.2.2 Πριόνισμα (Εικ. 18)

• Ξεβιδώστε το κουμπί κλειδώματος παράλληλου οδηγού του τραπεζιού (5).

• Ρυθμίσε τον παράλληλο οδηγό τραπεζιού (4) στις απαιτούμενες διαστάσεις χρησιμοποιώντας την κλίμακα στο πάνω τραπέζι και κλειδώστε τη με το κουμπί κλειδώματος οδηγού (5).

• Θέστε σε λειτουργία το πριόνι πατώντας το πράσινο κουμπί (Ι).

• Σύρετε το τεμάχιο εργασίας αργά και προσεκτικά δίπλα στον παράλληλο οδηγό τραπεζιού (4) προς την πριονόλαμα (18).

• Το πάνω προστατευτικό πριονόλαμας (3) θα ανοίξει αυτόματα και το τεμάχιο εργασίας θα μετακινηθεί προς τα εμπρός.

• Σημαντικό: Για πλάτη τεμαχίων εργασίας κάτω από 120mm, θα πρέπει να χρησιμοποιηθεί ένα τεμάχιο ώθησης (24) στην περιοχή κοντά στην πριονόλαμα (18).

• Μετά από την ολοκλήρωση της κοπής, το πάνω προστατευτικό πριονόλαμας (3) θα κλείσει αυτόματα για να καλύψει την πριονόλαμα (18).

• Απενεργοποιήστε το πριόνι. ΠΡΟΣΟΧΗ: Το πάχος του τεμαχίου εργασίας δεν μπορεί να υπερβαίνειτ α 50 mm σε λειτουργία επιτραπέζιου πριονιού. ΣΗΜΕΙΩΣΗ: Ελέγξτε αν ο «παράλληλος οδηγός τραπεζιού» είναι κλειδωμένος στη θέση του και είναι παράλληλος στην πριονόλαμα. Ελέγξτε ότι το μαχαίρι σχισίματος είναι σωστά ευθυγραμμισμένο με την πριονόλαμα. ΣΗΜΕΙΩΣΗ: Ασφαλίστε τα μακριά τεμάχια εργασίας από πιθανή πτώση στο τέλος της κοπής, προσθέστε επιπλέον στήριξη για να αποτρέψετε τηνπτώση του εναπομείναντος κομματιού και την πρόκληση ατυχήματος. 13 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το από την πρίζα.

• Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το

• Να καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Να διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.

• Εάν οι βρωμιές δεν βγουν χρησιμοποιήσετε μαλακό ύφασμα νοτισμένο με σαπουνάδα.

• Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 16 www.varo.com

• Οι μηχανές μας έχουν σχεδιαστεί για μεγάλη διάρκεια λειτουργικής ζωής, με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του μηχανήματος.

Χρησιμοποιήστε μια βούρτσα, ένα ξεσκονόπανο ή μια ηλεκτρική σκούπα, για να αφαιρέσετε όλα τα ροκανίδια και το πριονίδι από: − Τα εξαρτήματα ρύθμισης, − Τα εξαρτήματα λειτουργίας, − Τα ανοίγματα εξαερισμού του μοτέρ, − Τον χώρο κάτω από το διάκενο του τραπεζιού.

• Καθαρίστε καλά το εργαλείο και τα εξαρτήματά του.

• Αποθηκεύστε το μακριά από τα παιδιά, σε μια σταθερή και ασφαλή θέση, σε ψυχρό και στεγνό χώρο, και αποφύγετε τις υπερβολικά υψηλές και υπερβολικά χαμηλές θερμοκρασίες.

• Προστατεύετε το από απευθείας έκθεση στο φως του ήλιου. Διατηρήστε το στο σκοτάδι, εάν είναι δυνατόν.

• Μην το κρατάτε σε πλαστικές τσάντες και αποφύγετε τη συσσώρευση υγρασίας. 14 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Τάση ρεύματος 230-240 V ~ 50 Hz Ηλεκτρική ισχύς 2000 W Σ.α.λ. πριονόλαμας 4800 min

Διαστάσεις πριονόλαμας 254 x 30 x 2,8 χλστ - 36T Ικανότητα κοπής Επιτραπέζιο κυκλικό πριόνι 50 χλστ Φαλτσοπριονο 90° x 90° H75 x W125 χλστ 45°(L) x 90° H75 x W80 χλστ 45° (R) x 90° H75 x W65 χλστ 90° x 45° H50 x W125 χλστ 45°(L) x 45° 45°(R) x 45° H50 x W30 χλστ H50 x W65 χλστ

480 x 290 χλστ Κατηγορία μόνωσης

Μικτό/Καθαρό βάρος 19 κιλά / 16 κιλάPOWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 17 www.varo.com 15 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 103 dB(A) Στάθμη ηχητικής ισχύος LwA 116 dB(A) ΠΡΟΣΟΧΗ! Η στάθμη ηχητικής ισχύος μπορεί να υπερβεί τα 85 dB(A). Σε τέτοια περίπτωση, πρέπει να φορέσετε ωτοασπίδες. Τιμή κραδασμών 1,7 m/s² K = 1,5 m/s² 16 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.POWX07583 EL Copyright © 2023 VARO Σ ε λ ί δ α | 18 www.varo.com 17 ΠΕΡΙΒΑΛΛΟΝ Αν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα, αλλά με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την

18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει αποκλειστικά και μόνο ότι, προϊόν: Εγκάρσιας κοπής με τραπέζι εμπορικό σήμα: POWERplus μοντέλο: POWX07583 συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των ισχυόντων Ευρωπαϊκών Οδηγιών/Κανονισμών, με βάση την εφαρμογή ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε μη εξουσιοδοτημένη τροποποίηση της συσκευής ακυρώνει αυτήν τη

Ευρωπαϊκές Οδηγίες / Κανονισμοί (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN61029-1 : 2009 EN61029-2-11 : 2012 EN55014-1 : 2017 EN55014-2 : 2015

Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο υπογράφων ενεργεί για λογαριασμό της διοίκησης της εταιρείας, Philippe Vankerkhove Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 22/12/2022, Lier - BelgiumPOWX07583 HR Copyright © 2023 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA ........................................................................................ 3
