HASZNÁLATI ÚTMUTATÓ POWX07583 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata .............................. 5

10.2.2 A felső fűrészlap védő felszerelése (2. ábra) ............................................................ 9

11 FUNKCIÓK ..................................................................................... 10

11.1 A fűrész asztali fűrészből gérvágó fűrésszé történő átalakítása kereszt- és

gérvágó fűrész üzemmódra (3. ábra) .................................................................. 10

11.2 A fűrész átalakítása gérvágó fűrész üzemmódból asztali fűrész üzemmódba (4.

11.4 A ferdevágási szög beállítása (6. Ábra) .............................................................. 10

11.5 A párhuzamvezető beállítási opciói (7. ábra) ..................................................... 10

11.6 Porgyűjtőhöz történő csatlakoztatás .................................................................. 11

11.10 A függőleges befogóeszköz felszerelése (11. ábra)........................................... 11

11.11 Az oldalbővítmények felszerelése (12. ábra) ...................................................... 11

11.11.1 Váltóáramú áramforrásra történő csatlakoztatás .................................................... 12

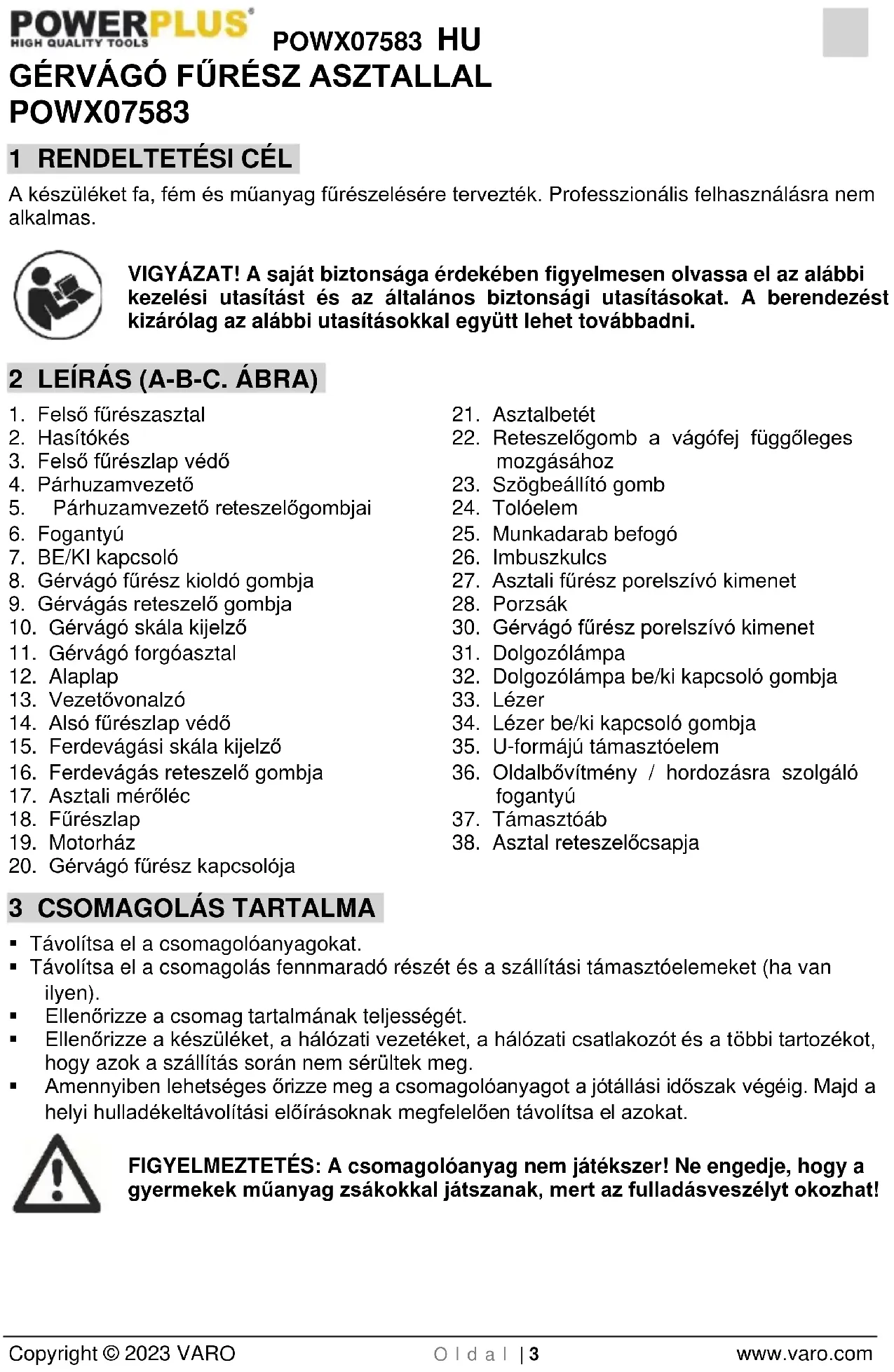

A készüléket fa, fém és műanyag fűrészelésére tervezték. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A-B-C. ÁBRA)

1. Felső fűrészasztal

3. Felső fűrészlap védő

5. Párhuzamvezető reteszelőgombjai

8. Gérvágó fűrész kioldó gombja

9. Gérvágás reteszelő gombja

10. Gérvágó skála kijelző

11. Gérvágó forgóasztal

14. Alsó fűrészlap védő

15. Ferdevágási skála kijelző

16. Ferdevágás reteszelő gombja

20. Gérvágó fűrész kapcsolója

22. Reteszelőgomb a vágófej függőleges

23. Szögbeállító gomb

25. Munkadarab befogó

27. Asztali fűrész porelszívó kimenet

30. Gérvágó fűrész porelszívó kimenet

32. Dolgozólámpa be/ki kapcsoló gombja

34. Lézer be/ki kapcsoló gombja

35. U-formájú támasztóelem

36. Oldalbővítmény / hordozásra szolgáló

38. Asztal reteszelőcsapja

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!POWX07583 HU Copyright © 2023 VARO O l d a l | 4 www.varo.com 1 x párhuzamvezető 1 x tolóelem 1 x munkadarab befogó 2 x 3-6 mm-es imbuszkulcs 1 x porzsák 1 x felső fűrészlap védő 1 x kezelési útmutató 1 x fűrészlap 2 x oldalbővítmény hordozásra szolgáló fogantyúhoz 3 x 1,5V AAA 1 x csavarkulcs Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Az európai irányelv(ek) szükséges követelményei szerint

Használat előtt olvassa el a kezelési utasítást!

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

Tilos a mozgó fűrészlaphoz hozzáérni.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.POWX07583 HU Copyright © 2023 VARO O l d a l | 5 www.varo.com

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nemPOWX07583 HU Copyright © 2023 VARO O l d a l | 6 www.varo.com károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.

• A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.

• Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el. 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK HARÁNT ÉS ASZTALI

• Mindig viseljen szemvédő felszerelést.

• Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.

• TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.

• Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.

• Ne használjon gyorsacélból (HSS) készült fűrészlapot.

• Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak. Ellenőrizze azt is, hogy a hasítókés ne legyen a fűrészelt vágás szélességénél vastagabb és a fűrészlap testénél vékonyabb.

• Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.

• Válasszon a vágandó anyaghoz megfelelő fűrészlapot.

• A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.

• Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.

• A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.

• Amikor csak lehetséges, használja a felső fűrészlap védőt és a hasítókést a különböző típusú alkalmazásokhoz, akkor is, amikor anyagot vág ketté. A fűrészlap védőt mindig a jelen kezelési utasításban megadottak szerint szerelje fel. A vágási művelet az, amikor a fűrészlap teljesen átvágja a munkadarabot, mint például a hosszanti vágás, vagy a munkadarabok lerövidítése. TILOS a készüléket hibás fűrészlap védővel használni, és tilos a fűrészlap védőt kötéllel vagy madzaggal odakötni. A fűrészlap védő bármilyen működésbeli rendellenességét azonnal javítani kell.

• Azonnal tegye vissza a felső fűrészlap védőt és a hasítókést, ha olyan műveletet végzett, mely azok eltávolítását igényelte.

• Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.

• A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.POWX07583 HU Copyright © 2023 VARO O l d a l | 7 www.varo.com

• TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.

• Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.

• TILOS a fűrészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.

• A készülék bekapcsolása előtt ellenőrizze, hogy a fűrészlap nem ér hozzá a hasítókéshez vagy a munkadarabhoz.

• Engedje a fűrészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fűrészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fűrészlap jele.

• A berendezést nem lehet horony vagy vájat készítésére használni.

• Cserélje ki az asztalbetétet, ha az elkopott.

• TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.

• Ha szükséges, használja a tolótelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.

• Mindig tegye el a tolóelemet, amikor azt nem használja.

• Különösen figyeljen oda a VISSZAÜTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fűrészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha a fűrészlapot élesen tartja, ha a hasítólécet a fűrészlappal párhuzamosan tartja, ha a hasítókést és a felső fűrészlap védőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a fűrészlap mellett, és ha nem fűrészel elferdült vagy aszimmetrikus fadarabot, vagy olyan munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.

• Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.

• TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teljesen le nem állt.

• Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az aljzatból. Távolítsa el azt a darabot, mely a fűrészt akadályozza.

• TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészlap védőt megérinteni.

• Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELŐTT.

• Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehajtani. Tilos a kábelt hőnek, olajnak víznek vagy éles tárgyaknak kitenni.

• A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:

• Ólmot tartalmazó festékből eredő ólom;

• Vegyileg kezelt fából eredő arzén és króm.

• Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a fajta munkát.

• Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melyet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.

• A fűrészelési műveleteknél csatlakoztassa a készüléket porkifújó rendszerre.POWX07583 HU Copyright © 2023 VARO O l d a l | 8 www.varo.com

• A fűrészlap védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészlap védők ismét le vannak hajtva és a fűrészasztalhoz simulnak.

7 ELEKTROMOS BIZTONSÁG

Ellenőrizze a készülék géptörzslapján feltüntetett feszültséget, hogy az biztosan megfeleljen a helyi hálózati feszültségének. Érintésvédelmi osztály: II. 8 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK LÉZEREKHEZ Lézersugárra vonatkozó figyelmeztetés. Lézersugár jellemzői.

• Figyelmeztetés! A lézersugár súlyos szemsérülést okozhat. Tilos közvetlenül a lézersugárba nézni.

• Használat során tilos a lézersugarat akár közvetlenül vagy más fényvisszaverő tárgyon keresztül emberekre irányítani.

• Ez a lézer az EN 60825-1: 2014-os szabvány értelmében második osztályúnak felel meg. A készülék nem tartalmaz szervizelési alkatrészeket. Tilos a burkolat felnyitása bármilyen okból kifolyólag. Ha a készülék sérült, javíttassa meg a javításra felhatalmazott szakemberrel. 9 A TERMÉK KÜLÖNLEGES JELLEMZŐI

• Gyors váltás a haránt és az asztali fűrész üzemmód között.

• 45° fokos gérvágási tartomány (45° balra).

• 90°-os fűrészelési sugár ferdevágásnál (45° balra vagy 45° jobbra) öt előre beállított megállással.

• Tökéletesen alkalmas mobil használatra, mivel könnyű és kicsi a kiterjedése.

• Kiegészítő vezetők felszerelése lehetséges.

• Az áramellátás félbeszakítása után az újraindítási védelem megelőzi, hogy a készülék ismételten elinduljon, amikor megtörtént az áramellátás helyreállítása. 10 ÖSSZESZERELÉS ÉS SZÁLLÍTÁS Ne vigye a készüléket a fogantyúnál fogva; a fogantyút nem arra tervezték, hogy az a készülék teljes súlyát elbírja. A készülék szállításakor fogja meg az alaplap (12) mindkét szélét.

• Kérje egy másik személy segítségét, amikor a készüléket a dobozból kiemeli.

• Forgassa a forgóasztalt 90°-os helyzetbe, és szorítsa meg a gérvágó reteszeket.

• MEGJEGYZÉS: Ha a készüléket munkapadra kell felállítani, akkor a gumi lábakat NEM kell felszerelni.POWX07583 HU Copyright © 2023 VARO O l d a l | 9 www.varo.com Fennáll a sérülés veszélye, ha a készüléket nem megfelelően emeli fel, vagy nem megfelelően fordítja el. Mindig tartsa erősen a készüléket az alaplapnál fogva (12).

• Helyezze a készüléket megfelelő felületre: − Mind a 4 lábnak szilárdan kell a felületen állnia. − A felület ideális magassága kb. 800 mm. − A fűrésznek stabilan kell állnia, még akkor is, amikor nagyobb munkadarabokat fűrészel.

• A csomagolást megtarthatja jövőbeli használat céljából, vagy el is dobhatja az anyag természetétől függően, és természetesen környezetbarát módon.

• Hajtsa le az asztali fűrészt és ugyanakkor húzza ki a reteszelőgombot (22) az asztali fűrész felemeléséhez.

• Helyezze az alsó fűrészlap védőt (14) a fűrészvezető darabra (21) és tolja hátra addig, amíg egy kattanást nem hall, valamint addig, amíg az alsó fűrészlap védő első része a fűrészvezető darab fekete vonalával egy szintbe nem ér.

• Engedje le a fűrészfejet a biztonsági zár (6) megnyomásával, és aktiválja a reteszelő gombot (22).

• Helyezze a gérvágási vezetőt (4) az alsó fűrészlap védőre és rögzítse azt.

• Emelje fel a készüléket úgy, hogy az alaplapot mindkét oldalon megfogja (12). Megjegyzés:

• A készülék lényeges működési elemeit az alábbi részben ismertetjük.

• Olvassa el az alábbi részt a készülék első használata előtt.

10.2.1 A fűrészlap cseréje (1. ábra)

• Állítsa a fűrészt kereszt- és gérvágó üzemmódba.

• Helyezze a fűrészlap kulcsot a külső peremre, majd az S6-os imbuszkulcs segítségével az óramutató járásával megegyező irányba történő elforgatással oldja ki a fűrészlap csavarját (a). Távolítsa el a fűrészlap csavarját (a) és a külső peremet.

• Óvatosan távolítsa el a fűrészlapot (18) a belső peremről. A gérvágó fűrész kapcsoló gombjának (7) megnyomásával emelje fel az alsó fűrészlap védőt (14).

• Az új fűrészlap behelyezése és rögzítése előtt alaposan tisztítsa meg a motor tengelyét és a peremet.

• Fordított sorrendben helyezze fel és rögzítse az új fűrészlapot. FIGYELMEZTETÉS: A fűrészlap cseréjét és beállítását az utasításoknak megfelelően kell elvégezni.

10.2.2 A felső fűrészlap védő felszerelése (2. ábra)

• Lazítsa meg kissé a két csavart az S5 imbuszkulcs segítségével az óramutató járásával ellentétes irányba.

• Az egyik kezével fogja meg a felső fűrészlap védőt (3), a másik kezével pedig a bal alsó fémlemezt (b).

• Igazítsa a hasítókésen lévő két rést az asztal alsó részén található dolgozólámpa mögött lévő két nyíláshoz, ahol a rögzítőcsavarok vannak.

• Ellenőrizze, hogy a hasítókés feje és a fémlemez közötti rés 3~8 mm között van-e.

• Húzza meg a két csavart az S5 imbuszkulcs (26) segítségével az óramutató járásával megegyező irányba.POWX07583 HU Copyright © 2023 VARO O l d a l | 10 www.varo.com VIGYÁZAT: A hasítókés feje és a fémlemez közötti rés szabályozása révén megakadályozható, hogy a fűrészlap belevágjon a felső fűrészlap védőbe (3), és ezáltal megelőzhetőek a balesetek a készülék működtetése közben. 11 FUNKCIÓK

11.1 A fűrész asztali fűrészből gérvágó fűrésszé történő átalakítása kereszt- és

gérvágó fűrész üzemmódra (3. ábra)

• Húzza meg a gérvágás (forgóasztal) (9) és a ferdevágás reteszelőgombját (16) az óramutató járásával megegyező irányba történő elforgatással.

• Húzza meg az asztal reteszelőcsapját (38) és nyomja fel a felső asztalt (1). Húzza ki a reteszelőgombot (22), majd emelje meg a fűrészasztalt addig, hogy az a legmagasabb helyzetében legyen.

• A fűrész most kereszt- és gérvágó üzemmódra van beállítva.

• Az kapcsoló (7) és a húzókar (20) a gérvágó fűrész be- és kikapcsolására szolgál.

11.2 A fűrész átalakítása gérvágó fűrész üzemmódból asztali fűrész üzemmódba (4.

• Állítsa a forgóasztalt és a ferdeszöget 90° fokos helyzetbe.

• Húzza meg a forgóasztal reteszelő gombját (9) és a ferdevágás reteszelő gombját (16).

• Fogja meg a fűrész fogantyúját (6) és nyomja meg az kapcsolót (7).

• Nyomja le a fűrész fogantyúját a végpontjáig, és ezzel egyidejűleg helyezze be a fűrész üzemmód reteszelőcsapját (22).

• Húzza ki az asztal rögzítőcsapját (38), és ugyanakkor húzza le a felső fűrészasztalt (1) a legalacsonyabb helyzetbe, majd engedje ki a rögzítő csapot (38), amikor az asztal már a legalacsonyabb helyzetben van.

• A fűrész most asztali fűrész üzemmódra van állítva.

• A BE / KI kapcsoló (7) és a kezelőkapcsoló (20) az asztali fűrész be- és kikapcsolására szolgál.

11.3 A forgóasztal beállítása (4-5. ábra)

• Forgassa el a forgóasztal reteszelőgombját (9) kb. 2 fordulattal az óramutató járásával ellentétes irányba, majd állítsa be a forgóasztalt (11) a szögbeállító gomb (23) megnyomásával.

• A forgóasztal (11) rögzítési pontjai 0°, 15°, 22,5°, 31,6° és 45° fokos szögben találhatók. Amint a forgóasztal (11) a helyére kattan, akkor a beállítást is rögzíteni kell az asztal reteszelő gombjának (9) jobbra, óramutató járásával megegyező irányú elforgatásával.

• Ha más szögbeállításokra van szükség, akkor a forgóasztalt (11) csak a reteszelőgomb (9) segítségével lehet beállítani ezekben a helyzetekben.

11.4 A ferdevágási szög beállítása (6. Ábra)

A támasztó kart függőleges helyzetbe, és balra 45°-os szögbe kell dönteni. A támasztó kar megdöntéséhez a ferdevágási reteszelő gombot (16) ki kell engedni. Annak érdekében, hogy fűrészelés közben megelőzzük a ferdevágási szög elállítódását, a támasztó kar reteszelő gombját meg kell szorítani.

11.5 A párhuzamvezető beállítási opciói (7. ábra)

• A párhuzamvezető (4) a fűrészasztal tetejére van felszerelve. A párhuzamvezető mindkét reteszelőgombjának (5) a gép külső része felé kell mutatnia.

• A párhuzamvezető helyzete határozza meg a vágás szélességét. A párhuzamvezető felszerelésekor mindig ellenőrizze, hogy a párhuzamvezető rögzítve van-e a reteszelőgombokkal (5).POWX07583 HU Copyright © 2023 VARO O l d a l | 11 www.varo.com

• A reteszelőgombok felengedése után a párhuzamvezető (4) eltávolítható.

11.6 Porgyűjtőhöz történő csatlakoztatás

Bizonyos fajta fák porának (például bükk, tölgy és kőrisfa) belégzése veszélyes lehet. Mindig használjon porgyűjtőt:

• Ha a fűrészt zárt helyen használja;

• Amikor a fűrészt hosszabb ideig használja (napi fél óránál hosszabb ideig);

• Amikor tölgy-, bükk-, vagy kőrisfát fűrészel. A porgyűjtőnek mindig meg kell felelnie a következő feltételeknek:

• A porkifúvó cső átmérőjének megfelelően kell illeszkednie (31 mm);

• A légfúvás mértékének meg kell haladnia az 550m³/h-t;

• A porkifúvó kimenet nyomásának ≥ 740 Pa kell lennie;

• A porkifúvó kimenet légsebességének ≥ 20 m/s kell lennie. Kövesse a porgyűjtő használati utasításait.

11.7 A porzsák felszerelése (8. ábra)

• A porzsák (28) illeszkedjen a gérvágó fűrész porelszívó nyílásához (27) és az asztali fűrész porelszívó kimenetéhez (30). A hatékony működés érdekében ürítse ki, amint félig megtelt.

• Soha ne használja a gépet porelszívó funkció nélkül. Rendszeresen ellenőrizze és tisztítsa az elszívó csatornákat.

11.8 Vonallézer (9. ábra)

• Működtetés közben használja a lézer BE/KI kapcsoló gombot (34).

11.9 Dolgozólámpa (10. ábra)

• A kombinált fűrész 3 darab AAA típusú elemmel működő dolgozólámpával (31) van felszerelve, amely a felső fűrészasztal alatt helyezkedik el.

• A dolgozólámpa bekapcsolásához állítsa a dolgozólámpa BE/KI kapcsoló gombját (32) „I” helyzetbe.

• A dolgozólámpa kikapcsolásához állítsa a dolgozólámpa BE/KI kapcsoló gombját (32) „O” helyzetbe.

11.10 A függőleges befogóeszköz felszerelése (11. ábra)

• Készítse elő a függőleges befogóeszközt (25).

• Helyezze a függőleges befogóeszköz vas rúdját a vezetővonalzó (13) hátsó furatába.

• A magasság a szárnyas csavarok segítségével igény szerint állítható. Ellenőrizze a szárnyas csavar segítségével beállítható magasságot.

• A vezetővonalzó (vezető) (13) mögött két nyílás található jobbra és balra, amelyekkel a függőleges befogóeszköz az elvégzendő feladat követelményeinek megfelelően elhelyezhető. MEGJEGYZÉS: Ha a gépet ferde vágás elvégzésére használja, akkor helyezze a függőleges befogóeszközt a gérfűrész asztal jobb oldalára.

11.11 Az oldalbővítmények felszerelése (12. ábra)

• Az S5-ös imbuszkulcs (26) segítségével lazítsa ki és vegye ki a jobb- és baloldali beállítócsavarokat az óramutató járásával ellentétes irányban történő elfogatással.

• Helyezze be a hordozásra szolgáló fogantyú jobb- és baloldali bővítményeit (36) mindkét oldalon a megadott furatokba, majd rögzítse a rögzítőcsavarokat az S5-ös imbuszkulcs segítségével (26).POWX07583 HU Copyright © 2023 VARO O l d a l | 12 www.varo.com

11.11.1 Váltóáramú áramforrásra történő csatlakoztatás

• Csak száraz környezetben működtesse a készüléket.

• A készüléket csak olyan áramforrásra lehet csatlakoztatni, mely megfelel a következő követelményeknek (tekintse meg a "Műszaki Adatok” című részt is): − A hálózati feszültségnek és a rendszer frekvenciájának meg kell felelnie a készülék műszaki adatlapján megadott feszültségi és frekvencia értékeknek; − Biztosíték védelme hibaáram-védőkapcsolóval (RCD), amely védi a tápvezetéket a rövidzárlat és a túlterhelés ellen; − Az aljzatoknak megfelelően felszerelve, földelve és letesztelt állapotban kell lenniük.

• Helyezze a hálózati kábelt úgy, hogy az ne akadályozza a munkát és ne tudjon megsérülni.

• Védje a hálózati kábelt hőtől, agresszív folyadékoktól és éles szélektől.

• Csak gumi bevonatú és megfelelő keresztmetszetű (3 x 1,5 mm²) hosszabbítókábelt használjon.

• A dugót az aljzatból tilos a hálózati kábelnél fogva kihúzni. 12 ÜZEMELTETÉS A jelen fűrészt az alábbi módozatokban lehet használni:

• Harántfűrész / gérvágó fűrész,

• Asztali fűrész. Mielőtt a beállítások megváltoztatásához kezd, előtte mindig távolítsa el a dugót az aljzatból.

12.1 Harántfűrész üzemmód

• Amikor a ferdevágás reteszelő gombja (16) ki van lazítva, akkor a készülék feje 45° fokkal balra eldönthető.

• A forgóasztal (11) a reteszelőgomb (9) segítségével - 45° és + 45° között állítható be.

• Indítsa el a fűrészt a kapcsoló (20) és a gérvágó fűrész kioldó gombjának (8) megnyomásával. Vágás közben a gérvágó fűrész kioldógombját (8) fűrészelés közben benyomva kell tartani.

12.1.2 90°-os gérvágás és 90°-os forgóasztal (13. ábra)

• Fontos! Vágás előtt helyezze a munkadarabot szilárdan a gép felületére, és rögzítse a munkadarab befogóval (25), hogy vágás közben ne mozduljon el. Nyomja be a gérvágó fűrész kioldó gombját (8) és a kapcsolót (20), használja a fűrész fogantyúját (6), és egyenletes és enyhe lefelé irányuló nyomással vezesse át a fűrészfejet a munkadarabon.

• A fűrész bekapcsolása után várja meg, amíg a fűrészlap (18) eléri a maximális sebességet.

• A vágás befejezése után, vigye vissza a gépfejet felső (alap)helyzetbe, és engedje ki a húzókart (20).

• Fontos! A beépített rugó automatikusan felemeli a fűrészfejet.

• Fűrészelés után ne engedje el a fogantyút (6), hanem hagyja, hogy a fűrészfej lassan felemelkedjen, és fejtsen ki enyhe ellennyomást.POWX07583 HU Copyright © 2023 VARO O l d a l | 13 www.varo.com

12.1.3 90°-os gérvágás és 90°-45°-os forgóasztal (14. ábra)

Az asztalos keresztvágó és a gérvágó fűrész az asztalbetéthez (21) viszonyított 0–45°-os bal- és jobboldali vágás elvégzésére használható.

• Vigye a fűrészfejet a legfelső helyzetbe.

• Lazítsa ki a forgóasztalt (11) a reteszelőgomb (9) meglazításával.

• Állítsa a forgóasztalt (11) a kívánt szögbe, vagyis a forgótasztalon lévő jelölésnek egybe kell esnie a kívánt szögbeállítással az alaplemezen (12).

• A forgóasztal (11) rögzítéséhez húzza meg ismét a forgóasztal reteszelőgombját (9).

12.1.4 90°-45°-os gérvágás és 90°-os forgóasztal (15. ábra)

Az asztalos keresztvágó és a gérvágó fűrész a munkadarab felületéhez viszonyított 0–45°-os vágás elvégzésére használható.

• Vigye a fűrészfejet a legfelső helyzetbe.

• Rögzítse a forgóasztalt (11) 90°.os helyzetben.

• Lazítsa ki a ferdevágás reteszelőgombját (16), és a fogantyúval (6) döntse meg a gépfejet balra, amíg a mutató egybe nem esik a kívánt szögértékkel.

• A forgóasztal (11) rögzítéséhez húzza meg ismét a forgóasztal reteszelőgombját (9).

• Húzza meg ismét a ferdevágás reteszelőgombját (16), majd végezze el a vágást.

12.1.5 90°-45°-os gérvágás és 90°-45°-os forgóasztal (16. ábra)

Az asztalos keresztvágó és a gérvágó fűrész a munkadarab felületéhez viszonyított 0–45°-os baloldali, és ugyanakkor az asztalbetéthez (21) viszonyított 90°-45° szögben (kettős gérvágás) végzett vágáshoz használható.

• Vigye a fűrészfejet a legfelső helyzetbe. .

• Lazítsa ki a forgóasztalt (11) a forgóasztal reteszének (9) meglazításával.

• Állítsa a forgóasztalt (11) a kívánt szögbe.

• A forgóasztal rögzítéséhez húzza meg ismét a forgóasztal rögzítőgombját (9).

• Lazítsa meg a ferdevágás reteszelését (16), és a fogantyúval (6) döntse balra a fűrészfejet, amíg el nem éri a kívánt szöget.

• Húzza meg ismét a ferdevágás reteszét (16).

12.2 Asztali fűrész üzemmód

12.2.1 BE/Ki kapcsoló (17. ábra)

• A fűrészt a zöld nyomógomb (I) megnyomásával lehet bekapcsolni. A vágás megkezdése előtt várja meg, amíg a fűrészlap (18) eléri a maximális sebességet.

• A fűrész kikapcsolásához a piros nyomógombot (0) kel meg nyomni.

12.2.2 Fűrészelés (18. ábra)

• Lazítsa ki az asztal párhuzamvezetőjének gombját (5).

• Állítsa az asztal párhuzamvezetőjét (4) a kívánt méretre a felső fűrészasztalon található skála segítségével, majd rögzítse a reteszelőgombbal (5).

• Kapcsolja be a fűrészt a zöld gomb (I) megnyomásával.

• Csúsztassa a munkadarabot lassan és pontosan az asztal párhuzamvezetője (4) mentén a fűrészlap (18) felé.

• A felső fűrészlap védő (3) automatikusan kinyílik, és a munkadarab haladhat tovább előre.

• Fontos: A 120 mm alatti szélességgel rendelkező munkadarabhoz tolórudat (24) kell használni a fűrészlap közelében (18). 30 mm alatti szélességgel rendelkező munkadarab esetén tolórudat (24) kell használni a munkadarab mozgatásához.

• A vágás befejezése után a felső fűrészlap védő (3) automatikusan bezáródik, hogy eltakarja a fűrészlapot (18).POWX07583 HU Copyright © 2023 VARO O l d a l | 14 www.varo.com

• Kapcsolja ki a fűrészt. FIGYELEM! A munkadarab vastagsága asztali fűrész üzemmódban nem haladhatja meg az 50 mm-t. MEGJEGYZÉS: Ellenőrizze, hogy a „fűrészasztal párhuzamvezetője” helyére van-e rögzítve, és párhuzamos-e a fűrészlappal. Ellenőrizze, hogy a hajtókés megfelelően illeszkedik-e a fűrészlaphoz. MEGJEGYZÉS: Rögzítse a hosszú munkadarabokat úgy, hogy a vágási művelet végén ne essenek le az asztalról. Adjon további támaszt, hogy megakadályozza a megmaradt darab leesését, ami balesetveszélyt okozhat.

13 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.

• Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.

• Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

• Készülékeinket úgy tervezték, hogy hosszú ideig minimális karbantartás mellett tudjanak működni. A folyamatos kielégítő működtetés függ a készülék megfelelő karbantartásától és a rendszeres tisztán tartástól.

Használjon kefét, porkendőt vagy porszívót a fadarabkák és a fűrészpor eltávolításához az alábbi helyeken: − Beállítási berendezések, − Működtetési alkatrészek, − A motor szellőzőnyílásai, − Az asztal alatti tér.

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.

• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.

• Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet.

• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.POWX07583 HU Copyright © 2023 VARO O l d a l | 15 www.varo.com

Hálózati feszültség 230-240 V ~ 50 Hz Watt érték 2000 W Fűrészlap ford/min 4800 min

Fűrészlap kiterjedése 254 x 30 x 2,8 mm - 36T Vágóképesség Asztali fűrész 50 mm Gérvágó fűrész: 90° x 90° H75 x W125 mm 45°(L) x 90° H75 x W80 mm 45° (R) x 90° H75 x W65 mm 90° x 45° H50 x W125 mm 45°(L) x 45° 45°(R) x 45° H50 x W30 mm H50 x W65 mm Megtartó fogantyú 480x 290 mm Érintésvédelmi osztály

Tömeg bruttó/nettó 19 kg / 16 kg

A zajkibocsátási értékek az idevonatkozó szabvány szerint mérve. (K=3) Hangnyomásszint (LpA) 103 dB(A) Hangteljesítményszint (LwA) 116 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 1,7 m/s² K = 1,5 m/s²POWX07583 HU Copyright © 2023 VARO O l d a l | 16 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWX07583 HU Copyright © 2023 VARO O l d a l | 17 www.varo.com

18 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kizárólagosan kijelenti, hogy A termék típusa: Gérvágó fűrész asztallal Márkanév: POWERplus Cikkszám: POWX07583 az európai harmonizált szabványok alkalmazása alapján megfelel az alkalmazandó európai irányelvek / rendeletek alapvető követelményeinek és egyéb kapcsolódó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvénytelenné teszi ezt a nyilatkozatot. Európai irányelvek / rendeletek (ideértve adott esetben azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN61029-1 : 2009 EN61029-2-11 : 2012 EN55014-1 : 2017 EN55014-2 : 2015
