ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WH20S LG

• Zonder voorafgaande kennisgeving kan de functie onderhevig zijn aan veranderingen en kan deze een andere vorm hebben, afhankelijk van waar u zich bevindt.www.lg.com ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΘΕΡΜΑΝΤΗΡΑ ΝΕΡΟΥ Copyright © 2023 LG Electronics Inc. All Rights Reserved. Αρχικές οδηγίες Διαβάστε το εγχειρίδιο εγκατάστασης προσεκτικά προτού θέσετε σε λειτουργία τη συσκευή και να το έχετε πρόχειρο για αναφορά πάντα EL ΕΛΛΗΝΙΚΆΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ................................................................3 Προφυλάξεις Ασφαλείας ...........................................................................................................4 ΕΓΚΑΤΑΣΤΑΣΗ ..........................................................................12 Μέρη και Λειτουργίες...............................................................................................................12 Εργαλεία Εγκατάστασης .........................................................................................................13 Εξαρτήματα.............................................................................................................................13 Οδηγίες Εγκατάστασης...........................................................................................................14 Επιλέξτε την καλύτερη Τοποθεσία ..........................................................................................15 Αποσυσκευάζοντας και Αφαιρώντας τις ασφάλειες μεταφοράς ..............................................16 Θερμική Διαστολή ...................................................................................................................16 Εγκατάσταση της Βαλβίδας Αποστράγγισης ..........................................................................16 Εγκατάσταση της Ανακουφιστικής Βαλβίδας Θερμοκρασίας και Πίεσης ................................16 Εγκατάσταση των Γραμμών Αποστράγγισης Συμπυκνωμάτων .............................................18 Συνδέοντας την Παροχή Νερού ..............................................................................................19 Κάνοντας τις Ηλεκτρικές Συνδέσεις ........................................................................................20 Έλεγχοι Ασφαλείας .................................................................................................................21 Σύνολο συνέργων μονωτικής επικάλυψης..............................................................................21 Λίστα ελέγχου Εγκατάστασης .................................................................................................22 ΛΕΙΤΟΥΡΓΙΑ ..............................................................................23 Χρησιμοποιώντας Βασικό Έλεγχο ..........................................................................................23 ΕΞΥΠΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ...........................................................25 Εφαρμογή LG ThinQ ..............................................................................................................25 Αυτό το εγχειρίδιο περιέχει εικόνες ή περιεχόμενο που μπορεί να διαφέρει από το μοντέλο που αγοράσατε. υτό το εγχειρίδιο υπόκειται σε αναθεώρηση από τον κατασκευαστή.EL ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντικές. Σας παρέχουμε πολλά σημαντικά μηνύματα ασφάλειας σε αυτό το εγχειρίδιο και πάνω στη συσκευή σας. Πάντα να διαβάζετε και να ακολουθείτε όλα τα μηνύματα ασφαλείας. Αυτό είναι το σύμβολο ειδοποίησης κινδύνου. Αυτό το σύμβολο σας προειδοποιεί για δυνητικούς κινδύνους που μπορούν να σκοτώσουν ή να τραυματίσουν εσάς και άλλους. Όλα τα μηνύματα ασφαλείας θα ακολουθούν το σύμβολο ειδοποίησης κινδύνου και είτε τις λέξεις ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ είτε ΠΡΟΣΟΧΗ. Αυτές οι λέξεις σημαίνουν:

Ενδέχεται να τραυματιστείτε ελαφρά ή να προκαλέσετε ζημιά στο προϊόν αν δεν ακολουθείτε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μπορείτε να προκαλέσετε τον θάνατό σας ή τον σοβαρό τραυματισμό σας αν δεν ακολουθείτε τις οδηγίες.

Η ένδειξη αυτή σημαίνει ότι η αδυναμία να ακολουθήσετε τις οδηγίες θα προκαλέσει σοβαρό τραυματισμό ή θάνατο. Όλα τα μηνύματα ασφαλείας θα σας ειδοποιούν για το ποιος είναι ο δυνητικός κίνδυνος, θα σας λένε με ποιο τρόπο να μειώνετε την πιθανότητα τραυματισμού, και θα σας προειδοποιούν τι μπορεί να συμβεί αν οι οδηγίες δεν ακολουθούνται.

3ΚΙΝΔΥΝΟΣ Όταν η θερμοκρασία νερού είναι πάνω από 50 °C μπορεί να προκαλέσει σοβαρά εγκαύματα ακαριαίως ή θάνατο από εγκαύματα από ζεμάτισμα. Βεβαιωθείτε ότι διαβάζετε και ακολουθείτε τις προειδοποιήσεις στην εικόνα που παρουσιάζεται παρακάτω.

Όταν η θερμοκρασία νερού είναι πάνω από 50 °C μπορεί να προκαλέσει σοβαρά εγκαύματα ακαριαίως ή θάνατο από εγκαύματα από ζεμάτισμα.Τα παιδιά, τα άτομα με ειδικές ανάγκες και οι γηραιοί διατρέχουν υψηλότερο κίνδυνο εγκαύματος από ζεμάτισμα.Δείτε το εγχειρίδιο ιδιοκτήτη πριν από τη ρύθμιση της θερμοκρασίας στον θερμαντήρα νερού.Να αισθάνεστε τη θερμοκρασία του νερού πριν από το μπάνιο ή το ντους.Βαλβίδες περιορισμού θερμοκρασίας είναι διαθέσιμες, βλέπε εγχειρίδιο.ΚΑΥΤΟΕΓΚΑΥΜΑ

Προφυλάξεις Ασφαλείας Ρύθμιση Θερμοκρασίας Νερού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για τη μείωση του κίνδυνου της έκρηξης, της φωτιάς, της πιθανότητας του θανάτου, του κινδύνου της ηλεκτροπληξίας, τραυματισμού ή εγκαύματος από ζεμάτισμα σε άτομα, πρέπει να ακολουθούνται οι οδηγίες σε αυτό το εγχειρίδιο. Βεβαιωθείτε ότι κατανοείτε πλήρως το εγχειρίδιο χρήστη πριν από την εγκατάσταση και τη λειτουργία αυτής της συσκευής. Αν συναντήσετε οποιαδήποτε τυχόν δυσκολία στην κατανόηση ή την τήρηση των οδηγιών σε αυτό το εγχειρίδιο, ή αν έχετε οποιαδήποτε τυχόν ερώτηση, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο επισκευών ή την τοπική υπηρεσία παροχής ηλεκτρικής ενέργειας.

Θερμοκρασία Χρόνος που χρειάζεται για να προκληθεί ένα σοβαρό έγκαυμα 49 °C Περισσότερο από 5 λεπτά 52 °C 1 ½ έως 2 λεπτά 54 °C Γύρω στα 30 δευτερόλεπτα 57 °C Γύρω στα 10 δευτερόλεπτα 60 °C Λιγότερο από 5 δευτερόλεπτα 63 °C Λιγότερο από 3 δευτερόλεπτα 65 °C Περίπου 1 ½ δευτερόλεπτα 68 °C Γύρω στο 1 δευτερόλεπτο Για να καθορίσετε την κατάλληλη θερμοκρασία νερού για το σπίτι σας, ανατρέξτε στον πίνακα που παρουσιάζεται παρακάτω.

• Για την μείωση του σημείου χρήσης της θερμοκρασίας νερού, Θερμοστατικές Αναμεικτικές Βαλβίδες συνιστώνται. Αυτές οι βαλβίδες αυτόματα αναμειγνύουν ζεστό και κρύο νερό σε διακλαδώσεις γραμμών νερού. Συνιστάται να χρησιμοποιήσετε μια αναμεικτική βαλβίδα.

Νοικοκυριά με γηραιά άτομα, παιδιά, ή άτομα με ειδικές ανάγκες μπορεί να θέλουν ρύθμιση του θερμοστάτη στους 48 °C ή και χαμηλότερα για την αποφυγή επαφής με «ΚΑΥΤΟ» νερό.

Υψηλότερες θερμοκρασίες νερού αυξάνουν την πιθανότητα για ΕΓΚΑΥΜΑΤΑ ΑΠΟ ΖΕΜΑΤΙΣΜΑ ΑΠΟ Καυτό Νερό Η θερμοκρασία του νερού στον θερμαντήρα ρυθμίζεται από τα κουμπιά στην οθόνη οπτικής παρουσίασης. Η θερμοκρασία του νερού αυτού του θερμαντήρα νερού είναι εργοστασιακά ρυθμισμένη στους 50 °C προς συμμόρφωση με τους κανονισμούς ασφαλείας. Για πληροφορίες σχετικά με την θερμοκρασία νερού, ανατρέξτε στην ενότητα λειτουργίας στο παρόν εγχειρίδιο.

Τοπικοί Κανονισμοί Εγκατάστασης ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Αυτή η συσκευή πρέπει να εγκατασταθεί σε συμφωνία με τις οδηγίες αυτού του εγχειρίδιου, τους εθνικούς κανονισμούς, και οποιονδήποτε τυχόν κανονισμό που εκδόθηκε από τοπικές αρχές και δημόσιους φορείς της Υγείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για τη μείωση του κίνδυνου της έκρηξης, της φωτιάς, της πιθανότητας του θανάτου, του κινδύνου της ηλεκτροπληξίας, τραυματισμού ή εγκαύματος από ζεμάτισμα σε άτομα, να ακολουθείτε τις βασικές προφυλάξεις, συμπεριλαμβανομένων των εξής ακολούθως:

Παιδιά στο Νοικοκυριό: Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένου παιδιών) με μειωμένες φυσικές, αισθητηριακές ή διανοητικές ικανότητες, ή άτομα που έχουν έλλειψη εμπειρίας και πείρας και γνώσης, εκτός και αν βρίσκονται υπό την εποπτεία ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση της συσκευής από ένα άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να βρίσκονται υπό εποπτεία για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Να φροντίζετε έτσι ώστε τα παιδιά να μην μπορούν να πατάνε πάνω στο προϊόν. Διαφορετικά, τα παιδιά μπορούν να τραυματιστούν σοβαρά εξαιτίας μιας πτώσης στο έδαφος. Για χρήση στην Ευρώπη: Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά ηλικίας από 8 ετών και άνω και ανθρώπους με μειωμένες σωματικές, αισθητηριακές ή διανοητικές δυνατότητες ή από άτομα με έλλειψη εμπειρίας και πείρας και γνώσης αν βρίσκονται υπό εποπτεία ή αν τους έχουν δοθεί οδηγίες αναφορικά στη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που εμπλέκονται. Τα παιδιά δεν θα παίζουν με τη συσκευή. Ο καθαρισμός της συσκευής και η συντήρηση της συσκευής κατά τη χρήση από το χρήστη δεν θα γίνονται από παιδιά χωρίς να βρίσκονται υπό εποπτεία.7

• Για τη μείωση του κινδύνου σοβαρού τραυματισμού ή για τη μείωση της πιθανότητας θανάτου, να ακολουθείτε όλες τις οδηγίες.

• Βεβαιωθείτε ότι η συσκευή σας είναι κατάλληλα εγκατεστημένη σε συμμόρφωση με τοπικούς κανόνες και τις παραχθείσες οδηγίες εγκατάστασης.

• Να μην προβαίνετε σε αντικατάσταση σε οποιοδήποτε τμήμα του θερμαντήρα νερού και να χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα και ανταλλακτικά εκτός και αν εντός του παρόντος εγχειριδίου συνιστάται ειδικότερα κάτι διαφορετικό.

• Να μην ανοίγετε την τροφοδοσία ηλεκτρικού ρεύματος για τον θερμαντήρα νερού εκτός και αν η δεξαμενή είναι εντελώς γεμάτη με νερό.

• Ποτέ να μην αποπειράστε να λειτουργήσετε αυτή τη συσκευή αν έχει υποστεί βλάβη και ζημιά, αν δυσλειτουργεί, αν είναι μερικώς αποσυναρμολογημένη, ή αν της λείπουν κομμάτια ή αν έχει σπασμένα τμήματα.

• Όταν το προϊόν έχει μουλιάσει (εκχειλισμένο από ή βυθισμένο σε) σε νερό, επικοινωνήστε ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης και Επισκευών για επισκευή πριν από την επαναχρησιμοποίησή του.

• Η μετακίνηση ή εγκατάσταση της συσκευής απαιτεί δύο ή περισσότερα άτομα.

• Σταματήστε την τροφοδοσία του ρεύματος ανοίγοντας τον διακόπτη ή αφαιρώντας τους ασφαλειοδιακόπτες πριν από την εγκατάσταση.

• Ακόμα και αν ο θερμοστάτης του θερμαντήρα νερού έχει οριστεί σε σχετικά χαμηλό σημείο, το θερμό νερό έχει τη δυνητικότητα της πρόκλησης εγκαύματος από ζεμάτισμα. Για να μειώσετε τον κίνδυνο εγκαύματος από ζεμάτισμα, συνιστώνται θερμοστατικές αναμεικτικές βαλβίδες.

• Τα υλικά συσκευασίας να φυλάσσονται μακριά από παιδιά. Τα υλικά μπορεί να είναι επικίνδυνα για τα παιδιά. Υπάρχει ένας κίνδυνος για ασφυξία.

• Να καταστρέψετε την κούτα, την πλαστική σακούλα, και άλλα υλικά συσκευασίας έπειτα από την αποσυσκευασία της συσκευής. Αν τα παιδιά τα χρησιμοποιήσουν για παιχνίδι, οι κούτες καλυμμένες με πανιά, σκεπάσματα κρεβατιού, ή φύλλα πλαστικού μπορούν να γίνουν αεροστεγείς χώροι.

• Συνδέστε σε ένα κατάλληλης έντασης, προστασίας και μεγέθους κύριο κύκλωμα για να αποφύγετε την ηλεκτρική υπερφόρτωση.

• Αυτή η συσκευή πρέπει να τοποθετείται κοντά σε μια παροχή ηλεκτρικής ενέργειας. Χρησιμοποιήστε μια παροχή ισχύος 1.5 τετραγωνικών χιλιοστών ή και παραπάνω στην ονομαστικό εμβαδό διατομής.8

• Να μην πραγματοποιείτε εγκατάστασή του θερμαντήρα νερού σε μια ασταθής επιφάνεια ή σε ένα μέρος όπου υπάρχει κίνδυνος πτώσης.

• Για εγκατάσταση, πάντα να επικοινωνείτε με τον έμπορο ή ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης και Επισκευών. Υπάρχει κίνδυνος φωτιάς, ηλεκτροπληξίας, έκρηξης ή τραυματισμού.

• Να μην πραγματοποιείται εγκατάσταση του θερμαντήρα νερού σε ένα μέρος όπου αποθηκεύονται εύφλεκτα ρευστά ή αέρια όπως βενζίνη κινητήρα, προπάνιο, διαλυτικό χρώματος, κτλ.

• Πάντα να γειώνετε το προϊόν. Υπάρχει κίνδυνος φωτιάς ή ηλεκτροπληξίας.

• Πραγματοποιήστε εγκατάσταση του πίνακα και του καλύμματος του κουτιού ελέγχου με ασφάλεια.

• Να μην αγγίζετε τα πτερύγια του εναλλάκτη θερμότητας με τα γυμνά χέρια σας. Διαφορετικά, μπορεί να αποκτήσετε ένα κόψιμο στα χέρια σας.

• Μην εισχωρείτε αέρα ή αέριο εντός του συστήματος εκτός από το συγκεκριμένο ψυκτικό μέσο.

• Να μην ανοίγετε τον διακόπτη φορτίου ή την ισχύ όταν τα καλύμματα έχουν αφαιρεθεί ή είναι ανοιχτά.

• Πραγματοποιήστε τη σύνδεση σφικτά έτσι ώστε η βίδα στα τερματικά να μην χαλαρώσει όταν τραβάτε το καλώδιο.

• Υπάρχει κίνδυνος πυρκαγιάς και έκρηξης. Αδρανές αέριο (αέριο άζωτο) θα πρέπει να χρησιμοποιείται όταν ελέγχετε τις διαρροές στα υδραυλικά, καθαρίζετε ή επιδιορθώνετε αγωγούς. Αν χρησιμοποιείτε καύσιμα αέρια που συμπεριλαμβάνουν οξυγόνο, το προϊόν ενδέχεται να υπόκειται σε κίνδυνο πυρκαγιάς και εκρήξεων.

• Να χρησιμοποιείτε αυτή τη συσκευή μόνο για τον προορισμένο σκοπό της.

• Αν ο θερμαντήρας νερού έχει εκτεθεί σε φωτιά, πλημμύρα, ή ζημιά, αποσυνδέστε όλη την παροχή ισχύος από τον θερμαντήρα νερού αμέσως, και ΝΑ ΜΗΝ τον χειρίζεστε ξανά μέχρι να εξεταστεί από ένα κατάλληλο άτομο.

• Να μην ανοίγετε τον θερμαντήρα νερού εκτός και αν η δεξαμενή είναι εντελώς γεμάτη με νερό.9

• Να μην ανοίγετε τον θερμαντήρα νερού αν είναι κλειστή η βαλβίδα κλεισίματος της παροχής κρύου νερού.

• Να αισθανθείτε τη θερμοκρασία του νερού πριν από το μπάνιο ή το ντους.

• Ακόμα και στους 50 °C, το ζεστό νερό μπορεί να προκαλέσει έγκαυμα από

• Να μην φράζετε στην είσοδο ή την έξοδο της ροής αέρα.

• Ποτέ μην αγγίζετε, μη χειρίζεστε ή επισκευάζετε τον θερμαντήρα νερού με βρεγμένα χέρια.

• Να μην αφήνετε εύφλεκτες ουσίες όπως βενζίνη για κινητήρες, βενζίνη ή διαλυτικά και αραιωτικά μέσα κοντά στον θερμαντήρα νερού. (Να μην πραγματοποιείτε εγκατάσταση της μονάδας σε δυνητικά εκρηκτική αέρια ατμόσφαιρα).

• Διακόψτε την παροχή ισχύος αν υπάρχει κάποιος θόρυβος, μυρωδιά ή καπνός που προέρχεται από τον θερμαντήρα νερού.

• Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας ισχύος δεν είναι βρώμικο, ούτε χαλαρό, ούτε σπασμένο.

• Να μην τοποθετείτε οποιοδήποτε τυχόν αντικείμενο πάνω στο καλώδιο τροφοδοσίας ισχύος.

• Να μην τροποποιείται ή επεκτείνεται το καλώδιο τροφοδοσίας ισχύος. Σε περίπτωση εκδοράς ή αποκόλλησης της μόνωσης στα καλώδια τροφοδοσίας ισχύος, αυτά θα πρέπει να αντικατασταθούν και ενδέχεται να έχουν ως αποτέλεσμα την πρόκληση φωτιάς ή ηλεκτροπληξίας.

• Το καλώδιο παροχής τροφοδοσίας και ισχύος δεν μπορεί να αντικατασταθεί. Αν το καλώδιο έχει υποστεί ζημιά, η συσκευή πρέπει να απορρίπτεται.

• Να μην υποβάλετε σε έκθεση στον κρύο αέρα από τον θερμαντήρα νερού ανθρώπους, ζώα, ή φυτά για εκτεταμένες περιόδους χρόνου.

• Να φροντίζετε ότι το καλώδιο τροφοδοσίας ισχύος δεν μπορεί να τραβηχτεί έξω ή να υποστεί ζημιά κατά την διάρκεια της λειτουργίας. Υπάρχει κίνδυνος φωτιάς ή ηλεκτροπληξίας.

• Να μην αγγίζετε τον αγωγό ψυκτικού μέσου, τον αγωγό νερού και οποιοδήποτε τυχόν εσωτερικό τμήμα ενώ η μονάδα λειτουργεί ή αμέσως μετά την λειτουργία. Υπάρχει κίνδυνος εγκαύματος ή κρυοπαγήματος, ατομικού τραυματισμού.

• Επιπρόσθετη έγχυση ψυκτικού μέσου δεν είναι δυνατή.10

Αν το καλώδιο παροχής τροφοδοσίας ρεύματος ισχύος έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον εκπρόσωπο επισκευής του ή από άτομα κατάλληλα κατά παρόμοιους τρόπους για την αποφυγή κινδύνου.

• Αποσυνδέστε την παρούσα συσκευή από την παροχή ισχύος πριν από τον καθαρισμό και την απόπειρα οποιασδήποτε συντήρησης από τον χρήστη.

• Πριν από την αποστράγγιση του θερμαντήρα νερού, σταματήστε την τροφοδοσία ρεύματος στο προϊόν.

• Να μην ανοίγεται την ηλεκτρική ενέργεια για τον θερμαντήρα νερού εκτός και αν η δεξαμενή είναι εντελώς γεμάτη με νερό. Τεχνική Ασφάλεια

• Αν η εγκατάσταση ή οι επισκευές γίνονται από μη εξουσιοδοτημένα άτομα, τότε θέτετε σε κίνδυνο τον εαυτό σας και άλλους.

• Οι πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο προορίζονται για χρήση από ένα κατάλληλο τεχνικό επισκευών που είναι γνώστης των διαδικασιών ασφαλείας και εξοπλισμένος με τα κατάλληλα εργαλεία και σύνεργα ελέγχου.

• Αδυναμία ανάγνωσης και τήρησης όλων των οδηγιών μπορεί να επιφέρει δυσλειτουργία του εξοπλισμού, ζημιά σε περιουσία, ατομικό τραυματισμό ή/και

Για τη μείωση του κινδύνου μικρο- τραυματισμών σε άτομα, δυσλειτουργία, ή βλάβη στο προϊόν ή σε περιουσία κατά τη χρήση αυτού του προϊόντος, να ακολουθούνται οι βασικές προφυλάξεις, συμπεριλαμβανομένων των εξής ακόλουθων: !11

• Πραγματοποιήστε εγκατάσταση του προϊόντος σε μια στέρεη και επίπεδη

• Να μην πραγματοποιείτε εγκατάσταση του θερμαντήρα νερού σε ένα μέρος όπου διαρροές της δεξαμενής ή οι συνδέσεις θα έχουν ως αποτέλεσμα σε ζημιά στην περιοχή γειτονικά σε αυτόν ή σε χαμηλότερα επίπεδα δαπέδου της δομής. Όπου δεν μπορείτε να αποφύγετε τέτοιου είδους περιοχές, συνιστάται να πραγματοποιείτε εγκατάσταση ενός κατάλληλου δοχείου αποστράγγισης, επαρκώς αποστραγγισμένο, κάτω από τον θερμαντήρα νερού.

• Πραγματοποιήστε εγκατάσταση του προϊόντος έτσι ώστε ο θόρυβος ή ο θερμός αέρας από τη συσκευή δεν προκαλεί οποιαδήποτε τυχόν βλάβη στους γείτονες. Διαφορετικά, μπορεί να προκληθεί διένεξη με τους γείτονες.

• Πραγματοποιήστε εγκατάσταση του σωλήνα αποστράγγισης καταλλήλως για την ομαλή αποστράγγιση της συμπύκνωσης νερού.

• Πάντα να επιθεωρείτε για διαρροή αερίου έπειτα από την εγκατάσταση και της επισκευής του προϊόντος. Διαφορετικά, μπορεί να προκληθεί ζημιά στο προϊόν.

• Προκειμένου να αποφευχθεί ο κίνδυνος εξαιτίας απρόσεκτης επαναρύθμισης της θερμικής ασφάλειας, αυτή η συσκευή πρέπει να μην παρέχεται μέσω μιας εξωτερικής συσκευές διακόπτη, όπως ένας χρονοδιακόπτης, ή να συνδέονται με ένα κύκλωμα που ανοίγει τακτικά και κλείνει τακτικά η υπηρεσία κοινής

• Να μην πατάτε πάνω στο προϊόν και να μην τοποθετείτε τίποτα πάνω του.

• Να μην χρησιμοποιείτε αυτή τη συσκευή αν οποιοδήποτε τυχόν τμήμα της έχει τοποθετηθεί κάτω από το νερό. Να επικοινωνείτε αμέσως με ένα Εξουσιοδοτημένο Κέντρο Επισκευών και Εξυπηρέτησης για την αντικατάσταση πλημμυρισμένου θερμαντήρα νερού. Να μην αποπειράστε να επισκευάσετε την μονάδα. Πρέπει να αντικατασταθεί.

• Να κλείνετε την παροχή ρεύματος και την παροχή νερού στο θερμαντήρα νερού και να αποστραγγίζετε τον θερμαντήρα νερού αν η συσκευή πρόκειται να αφεθεί για εκτεταμένες περιόδους του χρόνου, όπως κατά την διάρκεια των διακοπών.Μέρη και Λειτουργίες

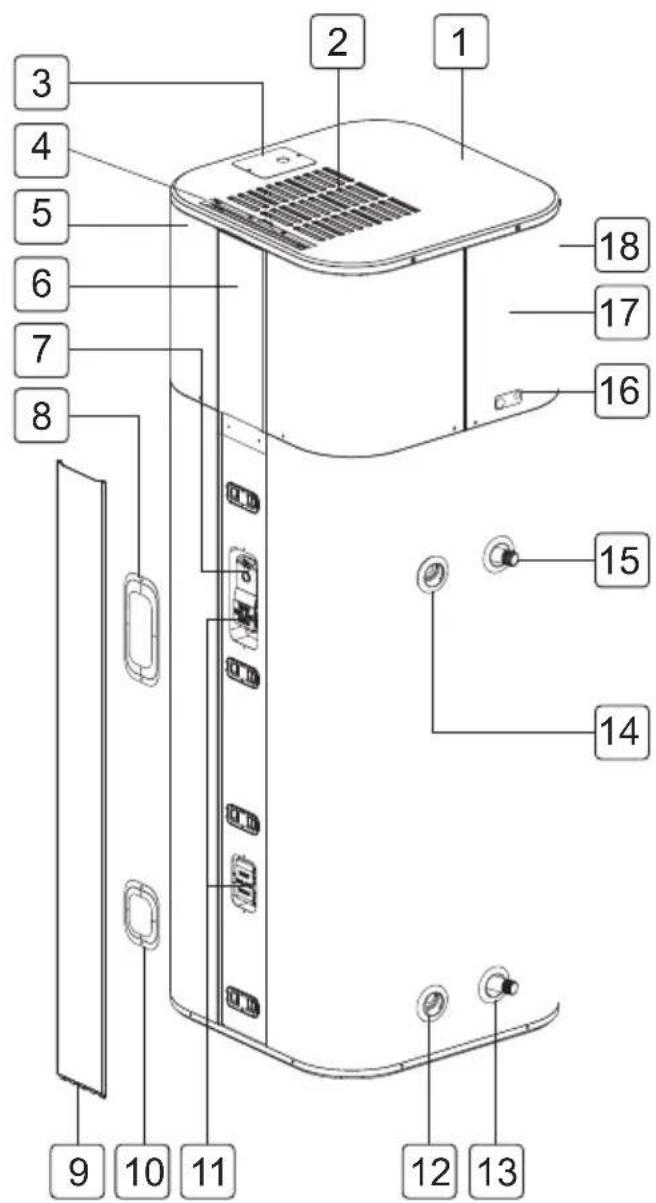

ΕΓΚΑΤΑΣΤΑΣΗ Άνω κάλυμμα Οπές εξαερισμού εισόδου αέρα Κουτί σύνδεσης Φίλτρο Αέρα Μπροστινός πίνακας Ντεκόρ οθόνης / Πίνακας Ελέγχου ECO Ανώτερο κάλυμμα μέσου Μπροστινό ντεκόρ Κατώτερο κάλυμμα μέσου Μέσο θέρμανσης Άνοιγμα για τη βαλβίδα εκροής Είσοδος Νερού Άνοιγμα για την ανακουφιστική βαλβίδα Θερμοκρασίας και Πίεσης Έξοδος Νερού Συμπύκνωμα εκροής Πίσω πίνακας Οπές Εξαερισμού Εξόδου Αέρα

Συµπεριλαµβανόµενα Εξαρτήµατα: Εξαρτήµατα που συνιστώνται: Εικόνα Όνοµα Εικόνα Όνοµα Κατσαβίδι Ταινία τεφλόν Κλειδί σύσφιξης Μοχλός

Εργαλεία Εγκατάστασης Εικόνα Όνοµα Εικόνα Όνοµα Βαλβίδα αποστράγγισης Ανακουφιστική Βαλβίδα Θερµοκρασίας και Πίεσης Εικόνα Όνοµα Εικόνα Όνοµα ∆οχείο Αποστράγγισης ∆εξαµενή Θερµικής

διηλεκτρικό σύνδεσμο

Οδηγίες Εγκατάστασης Φίλτρο αέρα

Πρωτεύουσα γραµµή αποστράγγισης συµπυκνώµατος (3/4” PVC) ∆ευτερεύουσα γραµµή αποστράγγισης συµπυκνώµατος (1/2” PVC)

0.5 µέτρα ελάχιστος κενός χώρος

για εγκατάσταση ή επισκευή

Ευέλικτη σύνδεση συστήνεται Έξοδος θερµού νερού

• ∆εξαµενή θερµικής διαστολής (αν απαιτείται) Βαλβίδα κλεισίµατος/ απενεργοποίησης Παγίδα θερµότητας ελάχιστο 0.15 µέτρα Ευέλικτη σύνδεση συστήνεται Είσοδος Θερµού Νερού Βαλβίδα Αποστράγγισης Ανοιχτή αποστράγγιση Ανακουφιστική βαλβίδα Θερµοκρασίας και Πίεσης και γραµµή

• Σε κλειστά συστήµατα, συνδέστε µια δεξαµενή θερµικής διαστολής στη γραµµή παροχής κρύου νερού. Βλέπε Ενότητα «Θερµική ∆ιαστολή» (σελίδα 16).

• Εάν χρησιμοποιούνται χάλκινες σωληνώσεις, οι διηλεκτρικοί σύνδεσμοι (παροχή πεδίου) πρέπει να εγκατασταθούν στις συνδέσεις νερού.15

• Η εγκατάσταση σε περιορισμένους χώρους χωρίς το κατάλληλο εξαερισμό θα οδηγήσει σε μεγαλύτερη κατανάλωση ρεύματος.

• ΠΡΕΠΕΙ να πραγματοποιήσετε εγκατάσταση σε ένα βοηθητικό δοχείο αποστράγγισης σε συμμόρφωση με τους τοπικούς κώδικες. Σετ συνέργων δοχείου αποστράγγισης είναι διαθέσιμα από το κατάστημα όπου αγοράστηκε ο θερμαντήρας νερού, ή από οποιονδήποτε τυχόν διανομέα θερμαντήρα

Το δοχείο αποστράγγισης δεν θα πρέπει να εμποδίζει την είσοδο του κρύου νερού ή την βαλβίδα αποστράγγισης. - Επιλέξτε χώρους όπου υπάρχει αρκετός χώρος για περιοδική επισκευή. Το φίλτρο αέρα, τα καλύμματα και οι εμπρόσθιοι πίνακες μπορούν να αφαιρεθούν για να δίνουν το περιθώριο για εξέταση και επισκευή.

Λάβετε υπόψη το βάρος του θερμαντήρα νερού και επιλέξτε ένα μέρος όπου το δάπεδο είναι αρκετά στέρεο για να υποστηρίζει το βάρος όλου του θερμαντήρα νερού. - Ο θερμαντήρας νερού και οι γραμμές του νερού θα πρέπει να προστατεύονται από την παγωνιά και τα πολύ διαβρωτικά στοιχεία. Να μην πραγματοποιείτε εγκατάσταση του θερμαντήρα νερού εξωτερικά ή σε μη προστατευόμενες περιοχές. - Πραγματοποιήστε εγκατάσταση του θερμαντήρα νερού κοντά στην περιοχή της μεγαλύτερης ζήτησης για νερό θερμαντήρα και κοντά στο κέντρο του υδραυλικού συστήματος. Μακριές μη μονωμένες γραμμές ζεστού νερού μπορούν να σπαταλήσουν ενέργεια. - Ανεπαρκής ανταλλαγή αέρα θα επιφέρει ένα αυξημένο επίπεδο κατανάλωσης ενέργειας. - Η τοποθεσία εγκατάστασης πρέπει να έχει θερμοκρασία άνω του 1 °C. Ελάχιστοι Κενοί Χώροι Ελάχιστο μέγεθος χώρου: 20 m

Επιλέξτε την καλύτερη Τοποθεσία

• Για μελλοντική επισκευή, 1 m κενού χώρου κατά το ελάχιστο συστήνεται ανάμεσα σε οποιοδήποτε τυχόν αντικείμενο, και την αριστερή, δεξιά και πίσω πλευρά. Βεβαιωθείτε ότι ο θερμαντήρας νερού είναι οριζόντιος με τη χρήση αλφαδιού. Να διατηρείτε τον μοχλό παράλληλο στην εγκατάσταση του προϊόντος. Διαφορετικά, μπορεί να προκληθεί δόνηση ή διαρροή νερού, Μπορεί να προκαλέσει τραυματισμό ή ένα ατύχημα.16

Αυτό θα προκαλέσει το άνοιγμα της ανακουφιστικής βαλβίδας κατά τη διάρκεια κάθε κύκλου θέρμανσης. Σας συστήνουμε την εγκατάσταση μιας δεξαμενής διαστολής για να ελέγχετε την θερμική διαστολή. Συνδέστε την δεξαμενή θερμική διαστολής στην γραμμή παροχής κρύου νερού (βλέπε Οδηγίες Εγκατάστασης). Για επιπρόσθετες πληροφορίες, επικοινωνήστε με ένα εργολάβο εγκαταστάσεων, έναν υδραυλικό, ή πάροχο νερού.

• Η βαλβίδα αποστράγγισης και η ανακουφιστική βαλβίδα Θερμοκρασίας και Πίεσης συμπεριλαμβάνονται στο κουτί συσκευασίας του θερμαντήρα νερού. Η εγκατάστασή τους πρέπει να πραγματοποιείται σε ανοίγματα που παρέχονται για αυτό το σκοπό. Εγκατάσταση της Ανακουφιστικής Βαλβίδας Θερμοκρασίας και Πίεσης Χρησιμοποιήστε την ανακουφιστική βαλβίδα Θερμοκρασίας και Πίεσης που περιλαμβάνεται στη συσκευασία. Εγκατάσταση της Βαλβίδας Αποστράγγισης Θερμική Διαστολή Καθορίστε αν μια βαλβίδα ελέγχου υπάρχει στην είσοδο της γραμμής νερού. Ρωτήστε την τοπική υπηρεσία κοινής ωφελείας παροχής νερού. Μια βαλβίδα ελέγχου που βρίσκεται στην γραμμή εισόδου του κρύου νερού θα δημιουργήσει ένα «κλειστό σύστημα νερού». Καθώς το νερό θερμαίνεται, δημιουργεί μια αύξηση στην πίεση εντός του συστήματος νερού γιατί ο αυξημένος όγκος του νερού δεν έχει που να πάει. Με τον όρο «Θερμική Διαστολή», αναφέρεται στην απότομη αύξηση πίεσης που μπορεί γρήγορα να φτάσει τις ρυθμίσεις ασφαλείας της ανακουφιστικής βαλβίδας. Αποσυσκευάζοντας και Αφαιρώντας τις ασφάλειες μεταφοράς

• Τα εξαρτήματα (η βαλβίδα αποστράγγισης και η ανακουφιστική βαλβίδα Θερμοκρασίας και Πίεσης) είναι δεμένες στην παλέτα. Κρατήστε την για εγκατάσταση. Αποσυσκευάστε όλα τα υλικά αποστολής από τον θερμαντήρα νερού για την κατάλληλη λειτουργία και εξετάστε τον για ζημιά κατά την αποστολή.

Αφαιρέστε το κουτί και τα υλικά αποστολής.

Αφαιρέστε τις βίδες από τους συγκρατητές μεταφοράς

Τραβήξτε έξω τους συγκρατητές μεταφοράς.

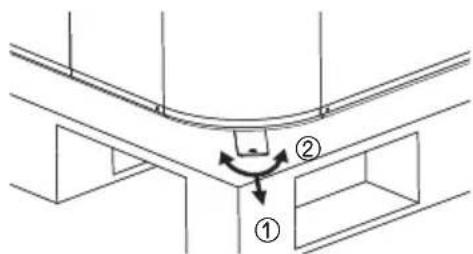

Ελαφρώς γυρίστε τον θερμαντήρα νερού και κυλίστε τον θερμαντήρα νερού προσεκτικά έξω από την

Εφαρμόστε ταινία τεφλόν στο άκρο G για την αποφυγή διαρροών.

Πραγματοποιήστε εγκατάσταση της βαλβίδας αποστράγγισης σε ανοίγματα που φέρουν την σήμανση «Βαλβίδα Αποστράγγισης».

Εφαρμόστε ταινία τεφλόν στο άκρο G για την αποφυγή διαρροών.

Πραγματοποιήστε εγκατάσταση της ανακουφιστικής βαλβίδας Θερμοκρασίας και Πίεσης σε ανοίγματα που φέρουν την σήμανση Ανακουφιστική Βαλβίδα Θερμοκρασίας και Πίεσης.17

Συνδέοντας τον αγωγό εκκένωσης της ανακουφιστικής βαλβίδας Θερμοκρασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βαθμονόμηση της πίεσης της ανακουφιστικήςβαλβίδας δεν πρέπει να υπερβαίνει 1 MPa, τηνμέγιστη λειτουργική πίεση του θερμαντήρα νερούόπως ορίζεται στην αναγνωριστική πινακίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΝΑ ΜΗΝ συνδέετε οποιαδήποτε τυχόν βαλβίδα ήάλλο περιοριστικό στοιχείο στα υδραυλικά τηςανακουφιστικής βαλβίδας Θερμοκρασίας καιΠίεσης. ΝΑ ΜΗΝ συνδέετε τα υδραυλικά τηςανακουφιστικής βαλβίδας Θερμοκρασίας καιΠίεσης στα υδραυλικά συμπίεσης. Πρέπει να έχειαπευθείας αγωγό σε μια επαρκή ανοιχτήαποστράγγιση. Πραγματοποιήστε εγκατάσταση του αγωγού εκκένωσηςτης ανακουφιστικής βαλβίδας Θερμοκρασίας και Πίεσηςσύμφωνα με τους τοπικούς κώδικες και τις ακόλουθεςοδηγίες. - Η διάμετρος μέσα του αγωγού εκκένωσης πρέπει ναείναι τουλάχιστον 3/4”. - Ο αγωγός εκκένωσης πρέπει να είναι εγκεκριμένος γιαδιανομή ζεστού νερού και να αντέχει τους 100 °C χωρίςστρέβλωση.- Η άκρη του αγωγού εκκένωσης δεν θα πρέπει να είναιθρυμματισμένη ή να καλύπτεται και θα πρέπει ναπροστατεύεται από τον παγετό. Να μην εισχωρείτε ή να μην πραγματοποιείτε εγκατάστασηοποιουδήποτε είδους βαλβίδα, περιορισμού, ή σύζευξημειωτών στον αγωγό εκκένωσης.* Το νερό μπορεί να στάζει από τον αγωγό εκκένωσης τηςσυσκευής ανακούφισης της πίεσης και ότι αυτός οαγωγός πρέπει να αφήνεται στα ανοικτά τηςατμόσφαιρας.* Η συσκευή ανακούφισης της πίεσης θα λειτουργείτακτικά για την αφαίρεση υπολειμμάτων αλάτων και γιατην επιβεβαίωση ότι δεν φράζεται.* Θα πραγματοποιείται εγκατάσταση ενός αγωγούεκκένωσης συνδεδεμένου με την συσκευή ανακούφισηςτης πίεσης σε συνεχόμενα κατιούσα κατεύθυνση και σεένα περιβάλλον χωρίς πάγο Προσδέστε τον αγωγό εκκένωσης σε έξοδο τηςανακουφιστικής βαλβίδας Θερμοκρασίας και Πίεσης.Ο αγωγός εκκένωσης πρέπει να είναι με κατηφορικήκλίση από την βαλβίδα για να δίνει το περιθώριο γιαπλήρη αποστράγγιση και της ανακουφιστικήςβαλβίδας Θερμοκρασίας και Πίεσης και του αγωγούεκκένωσης.

Το άκρο του αγωγού εκκένωσης θα πρέπει νασωληνώνεται σε μια επαρκή ανοιχτή αποστράγγιση. Εφαρμόστε ταινία τεφλόν στο άκρο G για τηνπρόληψη διαρροών.18

• Όταν κάνετε συνδέσεις τεμαχίων σύνδεσης αποστράγγισης στις σωληνώσεις αποστράγγισης. ΝΑ ΜΗΝ σφίγγετε υπερβολικά. Σφίγγοντας υπερβολικά τα τεμάχια σύνδεσης μπορεί να προκληθεί ρήγμα ή ζημιά στο δοχείο αποστράγγισης.

• Το συμπύκνωμα από αυτήν την μονάδα δεν είναι

Η γραμμές εκροής συμπυκνώματος και οι συνδέσεις στους αγωγούς εκροής πρέπει να πληρούν κρατικούς και τοπικούς κώδικες. Να μην μειώνετε το μέγεθος της γραμμής εκροής σε μικρότερο από το παραχθέν μέγεθος της σύνδεσης συμπυκνώματος. Να βεβαιώνεστε ότι οι γραμμές εκροής συμπυκνώματος διατηρούν μια κατηφορική κλίση για κατάλληλη εκροή. Η γραμμή εκροής θα πρέπει να μονώνεται για την πρόληψη σχηματισμού συμπυκνώματος στο εξωτερικό της γραμμής εκροής. Αν δεν διατίθεται εκροή δαπέδου ή η εκροή είναι πάνω από το επίπεδο της γραμμής συμπυκνώματος, τότε πρέπει να πραγματοποιείτε εγκατάσταση μια αντλία συμπυκνώματος με μια χωρητικότητα όχι μικρότερη των

7.5 Λίτρων την ημέρα.

Εγκατάσταση των Γραμμών Αποστράγγισης Συμπυκνωμάτων

Εφαρμόστε ταινία τεφλόν στο άκρο G για την πρόληψη διαρροών.

Προσδέστε τον αγκώνα με κλίση ¾ &3/4”G στην πρωτεύουσα σύνδεση αποστράγγισης

Χρησιμοποιώντας ένα εγκεκριμένο σφραγιστικό, εισχωρήστε τον αγωγό PVC στο θηλυκό άκρο. Η εκροή συμπυκνώματος πρέπει να έχει αγωγό σε μια επαρκής εκροή.

Με τη χρήση 1/2” PVC σωληνώσεων, ένας σωλήνας με γωνία ½ και ½ G, και ένα εγκεκριμένο στεγανοποιητικό, προσδέστε τον σωλήνα με γωνία στη δευτερεύουσα σύνδεση αποστράγγισης και εισχωρήστε τον σωλήνα PVC στο θηλυκό άκρο.19

Συνδέοντας την Παροχή Νερού ΣΗΜΕΙΩΣΗ• ΝΑ ΜΗΝ συγκολλάτε ή ΝΑ ΜΗΝ συγκολλάτε εν θερµώσυνδέσεις του θερµού ή του κρύου νερού. Ανχρησιµοποιούνται συνδέσεις συµπύκνωσης νερού,σωληνώστε µε συµπύκνωση νερού στον προσαρµοστήπριν από την εγκατάσταση του προσαρµοστή στιςσυνδέσεις κρύου ή ζεστού νερού στον θερµαντήρα.Οποιαδήποτε είδος θερµότητας εφαρµοστεί στα τεµάχιασύνδεσης στην παροχή νερού θα βλάψει τις πλαστικέςεσωτερικές επενδύσεις σε αυτές τις θύρες. * Η µέγιστη πίεση στην γραµµή παροχής κρύου νερούείναι 0.8 MPa. Αν η παροχή νερού είναι µεγαλύτερη από0.8 MPa, πραγµατοποιείστε εγκατάσταση µια βαλβίδαςµείωσης της πίεσης.* Συνδέστε το νερό για πλήρωση ή αναπλήρωση τουσυστήµατος θέρµανσης όπως ορίζεται από EN1717/EN61770 για την αποφυγή µολύνσεως του πόσιµουνερού µε ροή επιστροφής.Ανατρέξτε στις «Οδηγίες Εγκατάστασης» γιαπροτεινόµενη χαρακτηριστική εγκατάσταση. Για Πλήρωση του Θερµαντήρα Νερού ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Μην ανοίγετε την ηλεκτρική παροχή ισχύος στονθερµαντήρα νερού εκτός και αν η δεξαµενή είναιεντελώς γεµάτη µε νερό. Ο θερµαντήρας νερούδεν καλύπτει ζηµιά η βλάβη που απορρέει απότην λειτουργία από άδεια ή εν µέρει άδειαδεξαµενή. Για ευκολία στην αποσύνδεση του θερµαντήρα νερούγια επισκευή, η εγκατάσταση ενώσεων συνιστάταιπάνω στις συνδέσεις νερού. Ελέγξτε το είδος των αγωγών νερού στο σπίτι σας.Χρησιµοποιήστε τεµάχια σύνδεσης επαρκή για τοείδος του αγωγού στο σπίτι σας. Εφαρµόστε την ταινία τεφλόν στο άκρο G γιαπρόληψη διαρροών. Συνδέστε την παροχή κρύου και ζεστού νερού µε τηχρήση 3/4” G. Πραγµατοποιείστε εγκατάσταση µιας βαλβίδαςαποσύνδεσης στη γραµµή του κρύου νερού κοντάστον θερµαντήρα νερού. Πραγµατοποιείστε εγκατάσταση της µόνωσης στουςαγωγούς του κρύου και ζεστού νερού. Η µόνωση τουαγωγού του ζεστού νερού µπορεί να αυξήσει τηναποδοτικότητα της ενέργειας. Βεβαιωθείτε ότι η βαλβίδα αποστράγγισης στονθερµαντήρα νερού είναι εντελώς κλειστή. Ανοίξτε την παροχή κρύου νερού Ανοίξτε κάθε διακόπτης βρύσης θερµού νερού καιαφήστε το νερό να τρέξει µέχρι να τρέχει µε πλήρηισχύ. Αφήστε το νερό να τρέξει µε πλήρη ροή για µερικάλεπτά.Μέγιστες και ελάχιστες θερµοκρασίεςλειτουργίας (°C)35 / 62Μέγιστες και ελάχιστες θερµοκρασίεςλειτουργίας νερού (MPa)- / 0.8Εάν χρησιμοποιούνται χάλκινες σωληνώσεις, ο θερμαντήρας νερού θα πρέπει πάντα να είναι συνδεδεμένος με διηλεκτρικούς συνδέσμους (παροχή πεδίου) για να αποφευχθεί η διάβρωση που προκαλείται από ηλεκτρικά ρεύματα που είναι κοινά στους χάλκινους σωλήνες νερού.20

Προκειμένου να αποφευχθεί ο κίνδυνος εξαιτίας απρόσεκτης επαναρύθμισης της θερμικής ασφάλειας, αυτή η συσκευή πρέπει να μην παρέχεται μέσω μιας εξωτερικής συσκευές διακόπτη, όπως ένας χρονοδιακόπτης, ή να συνδέονται με ένα κύκλωμα που ανοίγει τακτικά και κλείνει τακτικά η υπηρεσία κοινής ωφελείας

Κάνοντας τις Ηλεκτρικές Συνδέσεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποσυνδέστε όλη τη παροχή ισχύος ρεύματος πριν από την εργασία σε οποιαδήποτε τυχόν ηλεκτρική σύνδεση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η γείωση είναι υποχρεωτική.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πότε να μην παρέχετε ισχύ απευθείας στα θερμαντικά στοιχεία. Τα ανώτερα και τα κατώτερα θερμαντικά στοιχεία είναι εγκατεστημένα στο προϊόν (230 V, 2 kW).

• Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τα ευρωπαϊκά και εθνικά πρότυπα και πρέπει να προστατεύεται από μια 30 mA Διάταξη Προστασίας Ρεύματος Διαρροής

• Τα μέσα για αποσύνδεση πρέπει να είναι ενσωματωμένα Ο θερμαντήρας νερού πρέπει να τροφοδοτείται μόνιμα από ηλεκτρική ενέργεια για τη διασφάλιση της σωστής λειτουργίας του συστήματος καθοδικής προστασίας με εξωτερική τάση με ανόδους τιτανίου (ICCP). Μην ανοίγετε την τροφοδοσία ρεύματος μέχρι ο θερμαντήρας νερού να είναι εντελώς γεμάτος. Η συσκευή πρέπει να συνδέεται και να λειτουργεί μόνο με μονοφασικό πλέγμα εναλλασσόμενου ρεύματος 230 V. Η ηλεκτρική εγκατάσταση θα συμπεριλαμβάνει:

• Σας συμβουλεύουμε την εγκατάσταση μιας διάταξης προστασίας ρεύματος διαρροής (RCD) έχοντας μια ονομαστική τιμή υπολειπόμενου ρεύματος λειτουργίας που δεν υπερβαίνει τα 30 mA .

• Η βαθμονόμηση της διάταξης προστασίας ρεύματος διαρροής (RCD) να εγκατασταθεί. Το καλώδιο παροχής ισχύος τροφοδοσίας δεν μπορεί να αποσυνδέεται από το προϊόν. Το καλώδιο παροχής ισχύος τροφοδοσίας ρεύματος δεν αντικαθίσταται. Αν το καλώδιο έχει υποστεί ζημιά, η συσκευή θα πρέπει να απορρίπτεται.21

Πρέπει να βάλετε ένα κατάλληλο άτομο να εξετάσειτην αιτία της κατάστασης υψηλής θερμοκρασίαςκαι να προβεί σε διορθωτικές ενέργειες πριν απότην τοποθέτηση του θερμαντήρα νερού ξανά σεεπισκευή. Υπάρχει ένας έλεγχος περιορισμού θερμοκρασίας (ECO)που είναι τοποθετημένος πάνω από το ανώτεροθερμαντικό στοιχείο. Αν η θερμοκρασία του νερού γίνειυπερβολικά υψηλή, ο έλεγχος περιορισμού θερμοκρασίας(ECO) κλείνει την ισχύ στα θερμαντικά στοιχεία.Μόλις ο έλεγχος ανοίξει, πρέπει να επαναρυθμιστείχειροκίνητα.Να επαναρυθμίσετε τον έλεγχο περιορισμούθερμοκρασίας (ECO): Σύνολο συνέργων μονωτικής

Εξωτερική μονωτική επικάλυψη, διαθέσιμη στο ευρύκοινό, για τον θερμαντήρα νερού δεν είναι αναγκαία.Η εγγύηση του κατασκευαστή δεν καλύπτει οποιαδήποτετυχόν ζημιά ή βλάβη που προκαλείται από τηνεγκατάσταση ή τη χρήση οποιουδήποτε είδους μηεξουσιοδοτημένη συσκευή εξοικονόμησης ενέργειας ήάλλες συσκευές.Ο κατασκευαστής δεν είναι υπεύθυνος για οποιονδήποτετυχόν τραυματισμό ή απώλεια προκύπτει από τη χρήσητέτοιου είδους μη εξουσιοδοτημένων συσκευών. Αν οι τοπικοί κώδικες απαιτούν εφαρμογήοποιασδήποτε τυχόν εξωτερικής μονωτικήςεπικάλυψης στον θερμαντήρα νερού, θα απαιτείταιπροσοχή έτσι ώστε να μην περιορίζεται ηκατάλληλη λειτουργία και χειρισμός αυτής τηςσυσκευής.- ΝΑ ΜΗΝ κλείνετε τα ανοίγματα του αέρα τουθερμαντήρα νερού.- ΝΑ ΜΗΝ καλύπτονται ή ΝΑ ΜΗΝ αποπειράσθε ναεπανατοποθετείτε τις ετικέτες πληροφοριών ήπροειδοποιήσεων προσκολλημένες στονθερμαντήρα νερού.- ΝΑ ΜΗΝ καλύπτονται τον πίνακα ελέγχου, τηνανακουφιστική βαλβίδα Θερμοκρασίας και Πίεσης,την βαλβίδα αποστράγγισης, και το κουτίσυνδέσεων.- Να επιθεωρείται την επικάλυψη συχνά.

Σταματήστε την τροφοδοσία του ρεύματοςανοίγοντας τον διακόπτη ή αφαιρώντας τουςασφαλειοδιακόπτες Αφαιρέστε το μπροστινό ντεκόρ και το ανώτεροκάλυμμα στοιχείου. Πατήστε το κόκκινο κουμπί ECO RESET.22

Λίστα ελέγχου Εγκατάστασης

Αρκετές χώρος για ανταλλαγή αέρα και περιοδική επισκευή. Το δάπεδο είναι αρκετά στέρεο για να στηρίζει τον θερµαντήρα νερού. Εσωτερικά και προστασία από πολύ διαβρωτικά στοιχεία. Κλείσιµο της περιοχής ζήτησης του θερµαντήρα νερού. Πάνω από 1 °C. Η περιοχή δεν έχει εύφλεκτα ρευστά και αέρια. Βαλβίδα αποστράγγισης Βαλβίδα αποστράγγισης κατάλληλα εγκατεστηµένη. Ανακουφιστική βαλβίδα Θερµοκρασίας και Πίεσης Ανακουφιστική βαλβίδα Θερµοκρασίας και Πίεσης κατάλληλα εγκατεστηµένη. Η γραµµή εκκένωσης διατηρεί µια κατηφορική κλίση και τρέχει σε επαρκή αποστράγγιση Ο αγωγός εκκένωσης είναι προστατευµένος από την παγωνιά. Αποστράγγιση Συµπυκνώµατος Οι γραµµές αποστράγγισης διατηρούν µια κατηφορική κλίση και τρέχουν σε επαρκή αποστράγγιση Παροχή Νερού Η δεξαµενή είναι εντελώς γεµάτη µε νερό Αφαιρέστε τον αέρα από τον θερµαντήρα νερού και τους αγωγούς. Οι συνδέσεις νερού είναι σφιχτές και χωρίς διαρροές, αλλά ΜΗΝ τες σφίγγετε υπερβολικά. Εάν χρησιμοποιούνται χάλκινες σωληνώσεις, συνδέστε τους διηλεκτρικούς συνδέσμους (παροχή πεδίου) για Καλωδιώσεις Η κατάλληλη τάση παροχής ρεύµατος συµφωνεί µε την τάση στην αναγνωριστική πινακίδα Κατάλληλο µέγεθος του σύρµατος κυκλώµατος διακλάδωσης ή διακόπτη φορτίου. Η µονάδα είναι κατάλληλα γειωµένη. αποφυγή διάβρωσης. Συνιστώνται ευέλικτες συνδέσεις νερού.23

Χρησιμοποιώντας Βασικό Έλεγχο ΟΘΟΝΗ ΕΜΦΑΝΙΣΗΣ ΠΑΡΟΥΣΙΑΣΗΣ

Οθόνη επίδειξηςεμφάνισης ΠεριγραφήΓια να επιλέξετε τη λειτουργίααντλίας θερμότητας.Για να επιλέξετε τον αυτόματο τρόπολειτουργίας.Για να επιλέξετε την λειτουργίατούρμπο.Για να επιλέξετε την λειτουργίαΔιακοπές. Ορίστε την λειτουργίαπρογραμματισμού μόνο στηνεφαρμογή LG ThinQ. Για να επιλέξετε την λειτουργία AntiLegionella Για να ορίσετε την επιθυμητήθερμοκρασία νερούΓια να προσαρμόσετε την επιθυμητήθερμοκρασία νερού.Για να ενεργοποιήσετε τη σύζευξηWi-FiΓια να επαναρυθμίσετε τηνειδοποίηση φίλτρου.Για να αλλάξετε την μονάδαανάμεσα σε °F και °C.Για να εμφανιστεί η τρέχουσαθερμοκρασία νερού για 5δευτερόλεπτα. ΛΕΙΤΟΥΡΓΙΑ24

Η θερμοκρασία του νερού θα διατηρείται σύμφωνα με τηνρύθμιση θερμοκρασίας στην Οθόνη και μπορεί ναπροσαρμοστεί από 35 °C έως 60 °C. Τρόπος Λειτουργίας

• Πατήστε επανειλημμένα το κουμπί Τρόπος για ναεπιλέξετε τον τρόπο λειτουργίας. Ο ενεργός τρόποςεμφανίζεται στην οθόνη επίδειξης.ΛΕΙΤΟΥΡΓΙΑ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣΑυτή η λειτουργία ελαχιστοποιεί την κατανάλωσηρεύματος με τη χρήση μόνο της αντλίας θερμότητας γιαθέρμανση, αλλά έχει χαμηλή ανάκτηση.ΑΥΤΟΜΑΤΟΣ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣΑυτός ο τρόπος είναι ο τρόπος λειτουργίας εργοστασιακάρυθμισμένος για την αποστολή.Αυτός ο τρόπος λειτουργίας παρέχει σχετικά χαμηλήκατανάλωση ρεύματος και υψηλή ανάκτηση. Αυτός ο τρόποςχρησιμοποιεί κυρίως την αντλία θερμότητας για θέρμανση.Τα θερμαντικά στοιχεία θα παρέχουν συμπληρωματικήθέρμανση, αν η ζήτηση είναι μεγαλύτερη από αυτή τηςαντλίας θερμότητας και μπορεί να διατηρηθεί μόνη της.ΛΕΙΤΟΥΡΓΙΑ ΤΟΥΡΜΠΟΑυτός ο τρόπος παρέχει την υψηλότερη ανάκτηση. Αυτόςο τρόπος χρησιμοποιεί την αντλία θερμότητας καιθερμαντικό στοιχείο ταυτοχρόνως.ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΔΙΑΚΟΠΕΣΑυτή η λειτουργία συνιστάται όταν ο θερμαντήρας νερούδεν χρησιμοποιείται για παρατεταμένες χρονικέςπεριόδους. Σε αυτή τη λειτουργία, η θερμοκρασία τηςδεξαμενής θα διατηρείται περίπου στους 20 °C για ναελαχιστοποιεί την κατανάλωση ρεύματος και να αποτρέπειτον θερμαντήρα νερού από το να παγώνει.Η διάρκεια των διακοπών μπορεί να οριστεί ή νατροποποιηθεί ανάμεσα σε 1 και 90 ημέρες μέσω τηςεφαρμογής LG ThinQ. Προσαρμογή της Θερμοκρασίας του Νερού ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥΑυτή η λειτουργία μπορεί να οριστεί μόνο στην εφαρμογή LGThinQ. Μπορείτε να παραβλέψετε αυτή τη λειτουργία πατώνταςοποιοδήποτε τυχόν κουμπί πάνω στον θερμαντήρα νερού.ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ANTI-LEGIONELLAΟ θερμαντήρας νερού αυτόματα εκτελεί τον τρόπο λειτουργίαςanti-legionella μια φορά την εβδομάδα. Η θερμοκρασία νερούθα αυξηθεί έως 60 °C και θα παραμείνει σε αυτή τηθερμοκρασία για 1 ώρα. Οι παρούσες θερμοκρασίες μπορούννα προκαλέσουν έγκαυμα από ζεμάτισμα , συνεπώς σαςσυνιστούμε να χρησιμοποιήσετε θερμοστατικές αναμεικτικέςβαλβίδες. (Προκαθορισμένο ως ανενεργό).Ενεργό / Ανενεργό- Πατήστε και κρατήστε το κουμπί Ορισμός για περίπου 3δευτερόλεπτα για να ορίσετε τον τρόπο λειτουργίας anti-legionella ενεργό ή ανενεργό.Ενεργό: (Η Οθόνη αναβοσβήνει “Anti-legionella”“Antilegionella” x 4)* Λειτουργία μια φορά την εβδομάδαΑνενεργό: (Στην οθόνη αναβοσβήνει “Anti-legionella”

Η υψηλή θερμοκρασία νερού αυξάνει τηνπιθανότητα ΕΓΚΑΥΜΑΤΩΝ ΑΠΟ ΖΕΜΑΤΙΣΜΑ απόΘερμό Νερό.

Επαναρύθμιση της ειδοποίησης του φίλτρου αέρα. Η συσκευή θα εμφανίζει ειδοποίηση ( ) υπενθυμίζονταςσας να ελέγχετε και να καθαρίζετε το φίλτρο αέρα περιοδικώς. Πατήστε και κρατήστε πατημένο το κουμπί Ορισμός για περίπου3 δευτερόλεπτα για να επαναρυθμίσετε την ειδοποίηση. Αλλαγή της Μονάδας Θερμοκρασίας Η Μονάδα Θερμοκρασίας που εμφανίζεται στην οθόνημπορεί να οριστεί σε Φαρενάιτ ή Κελσίους. Πατήστε και κρατήσετε πατημένο το κουμπί για περίπουτρία δευτερόλεπτα για να αλλάξετε την μονάδα θερμοκρασίας. Τρέχουσα θερμοκρασία Νερού

• Πατήστε και κρατήσετε πατημένο το κουμπί γιαπερίπου τρία δευτερόλεπτα. Η οθόνη θα εμφανίσει τηντρέχουσα θερμοκρασία νερού της δεξαμενής για 5δευτερόλεπτα. ΛΕΙΤΟΥΡΓΙΑ ΣΥΖΕΥΞΗΣ ΤΟΥ Wi-Fi Μόλις συνδεθεί στο διαδίκτυο μέσω ενός οικιακού δικτύουWi-Fi, μπορείτε να ελέγξετε την συσκευή απομακρυσμέναμε την εφαρμογή για έξυπνα τηλέφωνα. Δείτε την ενότητα«ΕΞΥΠΝΗ ΛΕΙΤΟΥΡΓΙΑ» για λεπτομέρειες.• Πατήστε και κρατήστε πατημένο το κουμπί ΛΕΙΤΟΥΡΓΙΑγια περίπου 3 δευτερόλεπτα.εμφανίζεται στην οθόνη επίδειξης Πατήστε το κουμπί ή για να επιλέξετε τηνθερμοκρασία νερού. Πατήστε το κουμπί Ορισμός για να τελειώσετε.25

Εφαρμογή LG ThinQ Αυτή η λειτουργία είναι διαθέσιμη μόνο σε μοντέλα με τοή το λογότυπο ThinQ.Η εφαρμογή LG ThinQ σας δίνει το περιθώριο ναεπικοινωνείτε με τη συσκευή με τη χρήση ενός έξυπνουτηλεφώνου (Smartphone). Λειτουργίες της εφαρμογής LG ThinQ. Επικοινωνήστε με την εφαρμογή από ένα έξυπνοτηλέφωνο (Smartphone) με τη χρήση των άνετωνέξυπνων λειτουργιών. Smart Diagnosis

Αν συναντήσετε ένα πρόβλημα ενώ χρησιμοποιείτε τηνσυσκευή, αυτή η λειτουργία έξυπνης διάγνωσης θα σαςβοηθά να διαγνώσετε το πρόβλημα. Σας δίνουν το περιθώριο να ορίσετε ποικίλες εναλλακτικέςστη συσκευή και στην εφαρμογή.ΣΗΜΕΙΩΣΗ• Αν αλλάξετε τον ασύρματο δρομολογητή σας, τονπάροχο υπηρεσιών διαδικτύου, ή κωδικό, διαγράψτε τηνεγγεγραμμένη συσκευή από την εφαρμογή LG ThinQκαι καταχωρήστε την ξανά. • Αυτή η εφαρμογή υπόκειται σε αλλαγή για σκοπούςβελτίωσης της εφαρμογής χωρίς ειδοποίηση προς τουςχρήστες.• Οι λειτουργίες μπορεί να ποικίλουν ανά μοντέλο. Πριν από τη χρήση της εφαρμογής LG ThinQ ΣΗΜΕΙΩΣΗ• Για να επιβεβαιώσετε την σύνδεση του Wi-Fi , ελέγξτε ανείναι φωτισμένο του εικονίδιο στον πίνακα ελέγχου.• Η συσκευή υποστηρίζει μόνο δίκτυα Wi-Fi 2.4 GHz. Γιανα ελέγξετε την συχνότητα του δικτύου σας,επικοινωνήστε με τον πάροχο υπηρεσιών διαδικτύου ήανατρέξτε στο εγχειρίδιο του ασύρματου δρομολογητή. • Η LG ThinQ δεν είναι υπεύθυνη για οποιοδήποτε τυχόνπρόβλημα σύνδεσης στο διαδίκτυο ή οποιαδήποτε λάθη,δυσλειτουργίες, ή σφάλματα που προκαλούνται από τησύνδεση στο διαδίκτυο.• Αν η συσκευή έχει πρόβλημα σύνδεσης στο δίκτυοWi-Fi, μπορεί να είναι πολύ μακριά από τονδρομολογητή.Αγοράστε έναν επαναλήπτη Wi-Fi (έναν εξοπλισμόεπέκτασης περιοχής) για να βελτιώνετε την ισχύ τουσήματος Wi-Fi.• Η σύνδεση Wi-Fi μπορεί να μη συνδέεται ή μπορεί ναδιακόπτεται λόγω του περιβάλλοντος οικιακού δικτύου.• Η σύνδεση δικτύου μπορεί να μη λειτουργεί κατάλληλααναλόγως τον πάροχο υπηρεσιών Διαδικτύου. • Το ασύρματο περιβάλλον τριγύρω μπορεί να κάνει τηνυπηρεσία ασύρματου δικτύου να αργοπορεί. Κλείστε τα Δεδομένα στο δικό σας Smartphone. Συνδέστε το δικό σας Smartphone στον ασύρματοδρομολογητή. Ελέγξτε την απόσταση ανάμεσα στη συσκευή και τονασύρματο δρομολογητή (δίκτυο Wi-Fi).• Αν η απόσταση ανάμεσα στη συσκευή και τονασύρματο δρομολογητή είναι πολύ μεγάλη, η ισχύςτου σήματος γίνεται αδύναμη. Μπορεί να χρειαστείπολύς χρόνος να καταχωρηθεί ή η εγκατάστασημπορεί να αποτύχει. ΕΞΥΠΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ26

Χρησιµοποιώντας LG ThinQ για να ∆ιαγνώσετε Ζητήµατα. Αν συναντήσετε ένα πρόβληµα µε την συσκευή σας που είναι εξοπλισµένη µε Wi-Fi, µπορεί να µεταδώσει δεδοµένα αντιµετώπισης προβλήµατος µε τη χρήση της εφαρµογής LG ThinQ.

• Ξεκινήστε την εφαρµογή LG ThinQ και επιλέξτε την λειτουργία Smart Diagnosis

στο µενού. Ακολουθήστε τις οδηγίες που παρέχονται στην εφαρµογή LG ThinQ. Πληροφορίες σημείωσης για το λογισμικό ανοικτού κώδικα Για τη λήψη του πηγαίου κώδικα που διέπεται από τις άδειες χρήσης GPL, LGPL, MPL και άλλες άδειες χρήσης ανοιχτού κώδικα που έχουν την υποχρέωση να αποκαλύπτουν τον πηγαίο κώδικα ο οποίος περιλαμβάνεται στο προϊόν και για την πρόσβαση σε όλους τους αναφερόμενους όρους αδειών χρήσης, στις σημειώσεις πνευματικών δικαιωμάτων και σε άλλα σχετικά έγγραφα, επισκεφτείτε τη διεύθυνση https://opensource.lge.com. Η LG Electronics θα σας παρέχει επίσης τον κώδικα ανοιχτής πηγής σε μορφή CD-ROM έναντι χρέωσης που θα καλύπτει τα έξοδα της διανομής (όπως το κόστος των πολυμέσων, της αποστολής και της διαχείρισης), κατόπιν αιτήματος μέσω email στη διεύθυνση [e-mail]. Η προσφορά ισχύει για όλους τους παραλήπτες αυτής της πληροφορίας και για περίοδο τριών ετών από την τελευταία μας αποστολή αυτού του προϊόντος.

• Η συσκευή δεν µπορεί να καταχωρηθεί εξαιτίας προβληµάτων µε τη µετάδοση του ασύρµατου σήµατος. Βγάλτε την συσκευή από τη πρίζα και περιµένετε περίπου ένα λεπτό πριν δοκιµάσετε ξανά.

• Αν το τείχος προστασίας στον ασύρµατο δροµολογητή σας είναι ενεργοποιηµένο, απενεργοποιείστε το τείχος προστασίας ή προσθέστε µια εξαίρεση σε αυτό.

• Το όνοµα ασύρµατου δικτύου (SSID) θα πρέπει να είναι ένας συνδυασµός από αγγλικά γράµµατα και αριθµούς. (Να µην χρησιµοποιείτε ειδικούς χαρακτήρες.)

• Το Ενδιάµεσο Χρήστη Smartphone (UI) µπορεί να ποικίλει αναλόγως το λειτουργικό σύστηµα του κινητού (OS) και τον κατασκευαστή.

• Αν το πρωτόκολλο ασφαλείας έχει οριστεί σε WEP (Ενσύρµατη Ισοδύναµη Ιδιωτικότητα), µπορεί να µη µπορείτε να εγκαταστήσετε το δίκτυο. Παρακαλώ αλλάξτε σε άλλα πρωτόκολλα δικτύου (Ασύρµατη Προστατευµένη Πρόσβαση δεύτερη έκδοση-WPA2- συνιστούµε) και καταχωρήστε το προϊόν ξανά. Εγκαθιστώντας την Εφαρµογή LG ThinQ Πραγµατοποιήστε αναζήτηση για την εφαρµογή LG ThinQ από το Google Play Store ή στο Apple App Store σε ένα έξυπνο τηλέφωνο (Smartphone). Ακολουθήστε τις οδηγίες για να κατεβάσετε και να πραγµατοποιήσετε εγκατάσταση της εφαρµογής. Smart Diagnosis

Χρησιµοποιήστε αυτήν την λειτουργία για να σας βοηθήσει να διαγνώσετε και να επιλύσετε προβλήµατα µε τη συσκευή σας.

• Για λόγους που δεν οφείλονται σε αµέλεια της LGE, η υπηρεσία µπορεί να µην λειτουργεί εξαιτίας εξωτερικών παραγόντων όπως, αλλά χωρίς να περιορίζονται σε, µη διαθεσιµότητα του Wi-Fi, αποσύνδεση του Wi-Fi, πολιτική του τοπικού καταστήµατος της εφαρµογής, ή µη διαθεσιµότητα της εφαρµογής.

• Η λειτουργία µπορεί να υπόκει ται σε αλλαγές χωρίς προηγούµενη ειδοποίηση και µπορεί να έχει µια διαφορετική µορφή αναλόγως που είναι η τοποθεσία σας.www.lg.com
