MANUAL DE UTILIZARE WH20S LG

Copyright © 2023 LG Electronics Inc. Toate drepturile rezervate. Instrucțiuni originale Înainte de a opera aparatul, citiți cu atenție acest manual de utilizare și păstrați-l întotdeauna la îndemână pentru consultare.

Aplicația LG ThinQ .................................................................................................25 Acest manual poate conține imagini sau conținut diferit(e) față de modelul pe care l- ați achiziționat. Acest manual face obiectul reviziei de către producător.RO

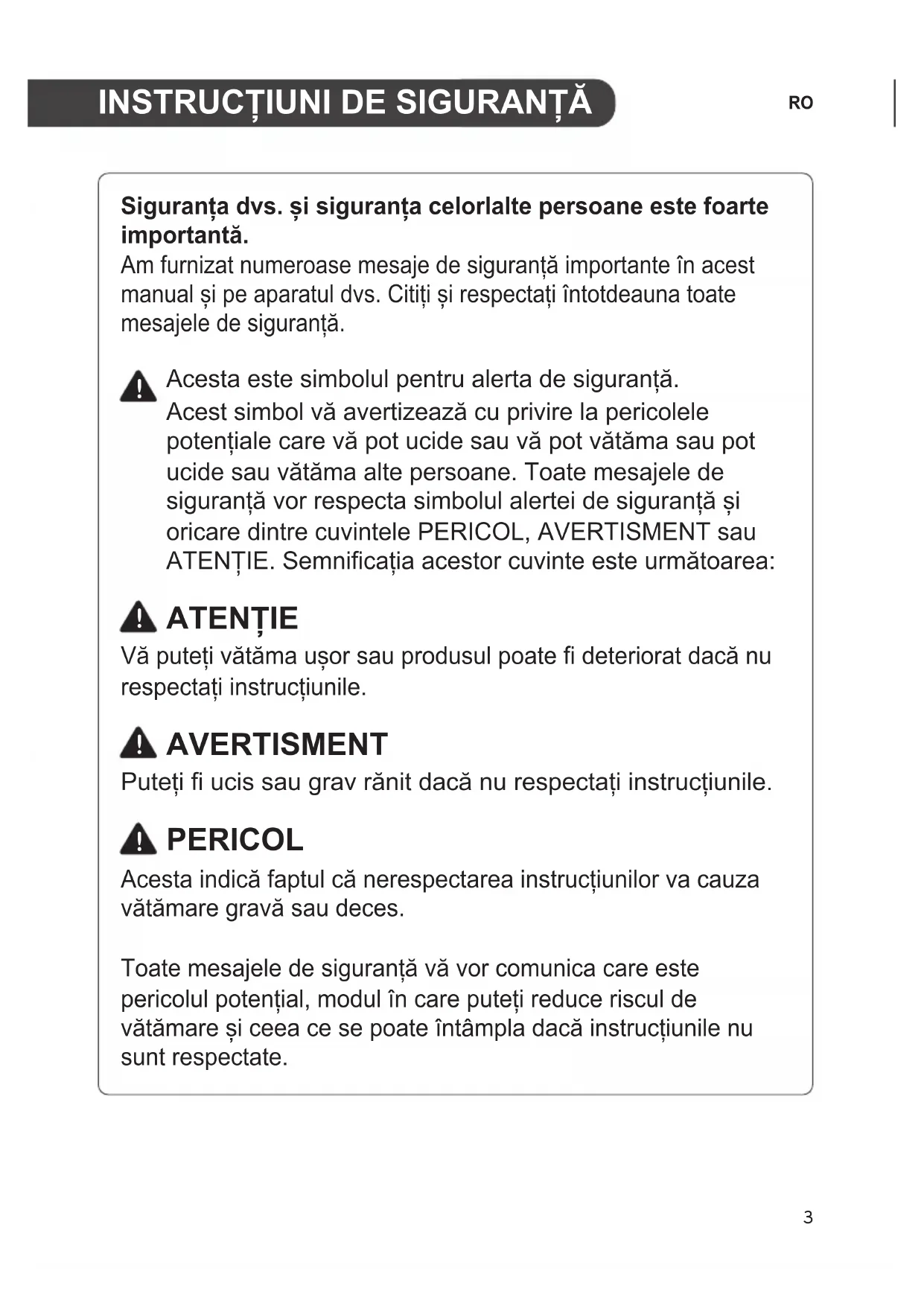

INSTRUCȚIUNI DE SIGURANȚĂ

Siguranța dvs. și siguranța celorlalte persoane este foarte importantă. Am furnizat numeroase mesaje de siguranță importante în acest manual și pe aparatul dvs. Citiți și respectați întotdeauna toate mesajele de siguranță. Acesta este simbolul pentru alerta de siguranță. Acest simbol vă avertizează cu privire la pericolele potențiale care vă pot ucide sau vă pot vătăma sau pot ucide sau vătăma alte persoane. Toate mesajele de siguranță vor respecta simbolul alertei de siguranță și oricare dintre cuvintele PERICOL, AVERTISMENT sau ATENȚIE. Semnificația acestor cuvinte este următoarea: ATENȚIE Vă puteți vătăma ușor sau produsul poate fi deteriorat dacă nu respectați instrucțiunile. AVERTISMENT Puteți fi ucis sau grav rănit dacă nu respectați instrucțiunile. PERICOL Acesta indică faptul că nerespectarea instrucțiunilor va cauza vătămare gravă sau deces. Toate mesajele de siguranță vă vor comunica care este pericolul potențial, modul în care puteți reduce riscul de vătămare și ceea ce se poate întâmpla dacă instrucțiunile nu sunt respectate.

3PERICOL O temperatură a apei de peste 50°C poate cauza arsuri grave imediat sau deces în urma opăririi. Asigurați-vă că citiți și respectați avertismentele din imaginea de mai jos.

PERICOL O temperatură a apei de peste 50°C poate cauza arsuri grave imediate sau chiar deces în urma opăririi.Copiii, persoanele cu dizabilități și persoanele în vârstă sunt supuse celui mai mare risc de opărire.Consultați manualul de utilizare înainte de a seta temperatura la boiler.Umpleți cu apă înainte de a face baie sau duș.Sunt disponibile supape de limitare a temperaturii, consultați manualul.FIERBINTEARSURĂ ARSURĂ ARSURĂ

Măsuri de siguranță Setarea temperaturii apei AVERTISMENT Pentru a reduce riscul de explozie, incendiu, deces, electrocutare, vătămare sau opărire pentru persoane, instrucțiunile din acest manual trebuie respectate. Asigurați-vă că înțelegeți pe deplin manualul de utilizare înainte de a instala și opera acest aparat. Dacă aveți dificultăți în înțelegerea sau respectarea instrucțiunilor din acest manual, sau dacă aveți orice întrebări, contactați un centru de service autorizat sau furnizorul local de energie electrică.

Temperatură Timpul până la producerea unei arsuri grave 49°C Peste 5 minute 52°C 1 ½ până la 2 minute 54°C Aproximativ 30 de secunde 57°C Aproximativ 10 de secunde 60°C Mai puțin de 5 secunde 63°C Mai puțin de 3 secunde 65°C Aproximativ 1 ½ secunde 68°C Aproximativ 1 secundă Pentru a stabili temperatura corespunzătoare a apei pentru locuința dvs., consultați graficul de mai jos. OBSERVAȚIE

• Pentru a reduce punctul de utilizare a temperaturii apei, se recomandă ventilele termostatice de amestec. Aceste supapa amestecă automat apa calda și apa rece în conductele de apă de rețea. Se recomandă utilizarea unui ventil de amestec. PERICOL Locuințele în care locuiesc persoane în vârstă, copii sau persoane cu dizabilități pot necesita o setare a termostatului la 48°C sau mai mică pentru a preveni contactul cu apa „FIERBINTE”.

PERICOL Temperatura mai mare a apei crește potențialul de ARSURI cu apă fierbinte Temperatura apei din boiler este reglată cu ajutorul butoanelor de pe afișaj. Temperatura apei a acestui boiler este setată din fabrică la 50°C pentru a respecta regulamentele de siguranță. Pentru informații privind reglarea temperaturii apei, consultați secțiunea Operarea din acest manual.

Acest aparat trebuie instalat în conformitate cu instrucțiunile din acest manual, regulamentele naționale și orice regulamente emise de autoritățile locale și de instituțiile de sănătate publică. AVERTISMENT Pentru a reduce riscul de explozie, incendiu, deces, electrocutare, opărire sau vătămare pentru persoane atunci când se utilizează acest produs, respectați măsurile de precauție de bază, inclusiv următoarele:

Copiii din locuință: Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, cu excepția cazului în care acestea sunt supravegheate sau au fost instruite cu privire la utilizarea aparatului de către o persoană responsabilă cu siguranța acestora. Copiii trebuie supravegheați pentru a vă asigura că aceștia nu se joacă cu aparatul. Nu permiteți copiilor să calce pe produs. În caz contrar, copiii se pot vătăma grav din cauza căderii. Pentru utilizare în Europa: Acest aparat poate fi utilizat de copiii cu vârsta de peste 8 ani și de persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe dacă acestea sunt supravegheate sau dacă au fost instruite cu privire la utilizarea aparatului în siguranță și înțeleg pericolele implicate. Nu permiteți copiilor să se joace cu aparatul. Curățarea și întreținerea de către utilizator nu trebuie realizate de copii fără supraveghere.7

• Pentru a reduce riscul de vătămare gravă sau deces, respectați toate instrucțiunile privind instalarea.

• Asigurați-vă că aparatul dvs. este instalat în conformitate cu codurile locale și cu instrucțiunile furnizate privind instalarea.

• Nu înlocuiți nicio piesă a boilerului dvs. și utilizați numai accesoriile și piesele de schimb originale, cu excepția cazului în care acest lucru este recomandat în mod specific în acest manual.

• Nu cuplați boilerul la energia electrică decât dacă rezervorul este complet umplut cu apă.

• Nu încercați niciodată să operați acest aparat dacă este deteriorat, defect, parțial dezasamblat sau dacă are piese lipsă sau rupte.

• Când produsul este introdus (inundat sau imersat) în apă, contactați un Centru de service autorizat pentru reparație înainte de a-l utiliza din nou.

• Mutarea sau instalarea aparatului trebuie realizată de cel puțin două persoane.

• Opriți alimentarea deschizând disjunctorul sau îndepărtând siguranțele înainte de instalare.

• Chiar dacă termostatul boilerului este setat la o temperatură destul de mică, apa caldă vă poate opări. Pentru a reduce riscul de opărire, se recomandă utilizarea ventilelor termostatice de amestec.

• Nu lăsați ambalajele la îndemâna copiilor. Ambalajul poate fi periculos pentru copii. Există un risc de sufocare.

• Eliminați cartonul, pungile de plastic și alte ambalaje după ce aparatul este despachetat. Copiii le-ar putea utiliza pentru a se juca cu ele. Cartoanele acoperite cu carpete, cuverturi sau folii de plastic pot deveni camere etanșe.

• Conectați la un circuit electric clasificat, protejat și dimensionat corespunzător pentru a evita suprasarcina electrică.8

• Acest aparat poate fi poziționat în apropierea unei surse de alimentare cu energie electrică. Utilizați un cablu de alimentare de 1.5 mm

sau mai mare pe suprafața secțiunii transversale nominale

• Nu instalați boilerul pe o suprafață instabilă sau într-un loc în care există pericolul de cădere.

• Pentru instalare, contactați întotdeauna distribuitorul sau un centru de service autorizat. Există riscul de incendiu, electrocutare, explozie sau vătămare.

• Nu instalați boilerul într-un loc în care se depozitează lichide inflamabile sau gaze, cum ar fi benzină, propan, diluant etc.

• Împământați întotdeauna produsul. Există riscul de incendiu sau electrocutare.

• Instalați panoul și capacul pentru siguranța cutiei de comandă.

• Nu atingeți lamelele schimbătorului de căldură cu mâinile goale. În caz contrar, vă puteți tăia la mâini.

• Nu introduceți aer sau gaz în sistem, cu excepția unui agent frigorific specific.

• Nu porniți disjunctorul sau alimentarea cu capacele îndepărtate sau deschise.

• Conexiunea trebuie să fie sigură astfel încât șurubul din borne să nu se slăbească când trageți cablul.

• Există un risc de incendiu și explozie. Trebuie să utilizați gaz inert (azot) atunci când verificați dacă există scurgeri la instalație, în timpul curățării sau reparațiilor la conducte etc. Dacă utilizați gaze combustibile, inclusiv oxigen, produsul poate prezenta riscul de incendiu și explozie. Operarea

• Utilizați acest aparat numai pentru scopul destinat.

Dacă boilerul a fost supus incendiului, inundației sau deteriorării fizice, deconectați alimentarea de la boiler imediat și NU-l operați din nou până când nu este verificat de o persoană calificată.9

• Nu porniți boilerul decât dacă rezervorul este complet umplut cu apă.

• Nu porniți boilerul dacă ventilul de închidere a alimentării cu apă este închis.

• Umpleți cu apă înainte de a face baie sau duș.

• Chiar și la 50°C, apa caldă vă poate opări.

• Nu blocați intrarea sau ieșirea fluxului de aer.

• Nu atingeți, operați sau reparați vreodată boilerul cu mâinile umede.

• Nu lăsați substanțe inflamabile precum benzina, benzenul sau diluantul în apropierea boilerului. (Nu instalați unitatea în atmosfere potențial explozive.)

• Întrerupeți alimentarea cu energie electrică dacă boilerului prezintă orice zgomot, miros sau dacă iese fum.

• Cablul de alimentare nu trebuie să fie murdar, slăbit sau rupt.

• Nu așezați obiecte pe cablul de alimentare.

Nu modificați sau extindeți cablul de alimentare. Zgârieturile sau exfolierea izolației de pe cablurile de alimentare pot/poate avea drept rezultat un incendiu sau o electrocutare și trebuie înlocuite.

• Coarda de rezistență nu poate fi înlocuită. În cazul în care coarda este deteriorată, aparatul trebuie eliminat.

• Nu expuneți pe perioade îndelungate persoanele, animalele sau plantele la curentul de aer rece care provine de la boiler.

• Asigurați-vă că acest cablu de alimentare nu poate fi scos sau deteriorat în timpul operării. Există riscul de incendiu sau electrocutare.

• Nu atingeți conducta de agent frigorific, conducta de apă și orice piese interne în timp ce unitatea funcționează sau imediat după operare. Există riscul de arsuri sau degerături, vătămare personală.

• Nu este posibilă injectarea suplimentară de agent frigorific.10

• În cazul în care coarda de rezistență este deteriorată, aceasta trebuie înlocuită de producător, agentul său de service sau de persoanele similare calificate pentru a evita un pericol.

• Deconectați acest aparat de la sursa de alimentare înainte de a curăța și de a încerca orice întreținere de către utilizator.

• Înainte de a goli boilerul, opriți alimentarea produsului.

• Nu cuplați boilerul la energia electrică decât dacă rezervorul este complet umplut cu apă. Siguranța tehnică

Instalarea sau reparațiile care se realizează de persoane neautorizate vă pot expune pericolelor atât pe dvs., cât și pe ceilalți.

• Informațiile din manual sunt destinate utilizării de către un tehnician de service calificat care este familiarizat cu procedurile de siguranță și care este echipat cu sculele corespunzătoare și cu instrumentele de testare.

• Dacă nu citiți și nu respectați toate instrucțiunile din acest manual, pot rezulta următoarele: defectarea echipamentului, deteriorarea proprietății, vătămarea corporală și/sau decesul. ATENȚIE Pentru a reduce riscul de vătămare minoră a persoanelor, de defecțiune sau de deteriorare a produsului sau proprietății atunci când se utilizează acest produs, respectați măsurile de precauție de bază, inclusiv următoarele: !11

• Instalați produsul pe o podea stabilă și orizontală.

• Nu instalați boilerul într-un loc în care scurgerile rezervorului sau conexiunile pot cauza deteriorarea suprafeței adiacentă acestuia sau a podelelor joase ale structurii. Atunci când suprafețele respective nu pot fi evitate, se recomandă instalarea unei tăvițe de scurgere adecvate sub boiler.

• Instalați produsul astfel încât zgomotul sau curentul de aer fierbinte care provine de la aparat să nu cauzeze nicio deteriorare vecinilor. În caz contrar, se pot produce dispute cu vecinii.

• Instalați furtunul de scurgere corespunzător pentru evacuarea lină a condensului.

• Verificați întotdeauna să nu existe scurgeri de gaze după instalarea sau reparația produsului. În caz contrar, produsul se poate defecta.

• Pentru a evita un pericol cauzat de resetarea necorespunzătoare a întreruperii termice, acest aparat nu trebuie să fie alimentat printr-un dispozitiv extern de comutare, cum ar fi un temporizator sau nu trebuie conectat la un circuit care este pornit și oprit periodic de furnizor. Operarea

• Nu călcați pe produs și nu puneți nimic pe acesta.

• Nu utilizați acest aparat dacă orice piesă a fost imersată în apă. Contactați imediat un centru de service autorizat pentru a înlocui boilerul inundat. Nu încercați să reparați unitatea. Aceasta trebuie înlocuită.

• Opriți alimentarea cu energie electrică și alimentarea cu apă a boilerului și goliți apa dacă aparatul nu este folosit o perioadă îndelungată, cum ar fi în timpul vacanțelor.Piese și funcții

INSTALAREA Capac superior Orificii de admisie a aerului Doză de derivație Filtru de aer Panou frontal Ornament afișaj / Panou de comandă ECO Capac element superior Ornament frontal Capac element inferior Element termic Deschizătură pentru robinetul de golire Racord de intrare a apei Deschizătură pentru supapa de siguranță T&P Racord de ieșire a apei Evacuare condens Panou spate Orificii de aerisire

4RO Accesorii Accesorii incluse: Accesorii recomandate: Figură Denumire Figură Denumire Șurubelniță Bandă de teflon Cheie de piulițe Nivelă cu bulă de aer Multimetru Instrumente pentru instalare Figură Denumire Figură Denumire Robinet de golire Supapă de siguranță T&P Figură Denumire Figură Denumire Tăviță de scurgere Rezervor de expansiune termică Supapă reductoare de presiune îmbinare dielectrică Ventil termostatic de amestec

Instrucțiuni de instalare Filtru de aer Afișaj Conductă principală de evacuare condens (3/4” PVC) Conductă secundară de evacuare condens (1/2” PVC)

0.5 m Distanță minimă pentru

instalare sau service. Tavan Conexiune flexibilă recomandată Ieșire apă caldă

• Rezervor de expansiune termică (dacă este necesar) Ventil de închidere Captare căldură Minimum 0.15 m Conexiune flexibilă recomandată Intrare de apă rece Robinet de golire Evacuare deschisă Supapă de siguranță T&P și conductă de evacuare uc eratnemila ed atcudnoc al ăcimret enuisnapxe ed rovrezer nu ițatcenoc ,sihcnî lumetsis nÎ * apă rece. Consultați secțiunea „Expansiunea termică” (pag.16). ÎDacă sunt utilizate țevi de cupru, îmbinările dielectrice (furnizare pe teren) trebuie instalate la racordurile de apă. *15

• Instalarea într-un spațiu restrâns, fără ventilație corespunzătoare, va conduce la consumul mare de energie electrică.

• Tăvița de scurgere auxiliară TREBUIE să fie instalată în conformitate cu codurile locale. Kiturile tăviței de scurgere sunt disponibile la magazinul din care se achiziționează boilerul sau orice distribuitor de boilere. Tăvița de scurgere nu trebuie să obstrucționeze racordul de intrare apă rece sau robinetul de golire. - Alegeți un loc cu spațiu suficient pentru servisarea periodică. Filtrul de aer, capacele și panourile frontale pot fi îndepărtate pentru a permite inspecția și servisarea. - Luați în considerare greutatea boilerului și alegeți un loc în care podeaua este suficient de rezistentă pentru a susține greutatea boilerului plin. - Boilerul și conductele de apă trebuie protejate împotriva înghețului și elementelor puternic corozive. Nu instalați boilerul în exterior sau în zone neprotejate. - Instalați boilerul aproape de zona cu cea mai mare cerere a boilerului și în centrului instalației sanitare. Conductele de apă calde, lungi, neizolate, pot să consume energie. - Schimbul de aer insuficient va avea drept rezultat un nivel ridicat de consum de energie. - Locul instalării trebuie să aibă peste 1°C. Distanțe minime Dimensiunea minimă a încăperii: 20m

0.15m 0.15m 0.45m 0.15m 0.45m 0.5m Alegeți cea mai bună locație OBSERVAȚIE

• Pentru servisarea viitoare, se recomandă o distanță minimă de 1 m între orice obiect și partea din stânga, dreaptă și din spate. Asigurați-vă că boilerul este poziționat orizontală folosind o nivelă cu bulă de aer. Mențineți nivela cu bulă de aer paralelă în timpul instalării produsului. În caz contrar, se pot cauza vibrații sau scurgeri de apă. Poate cauza vătămare sau un accident.16

Acest lucru va cauza deschiderea supapei de siguranță în timpul fiecărui ciclu de încălzire. Recomandăm instalarea unui rezervor de expansiune pentru a controla expansiunea termică. Conectați rezervorul de expansiune termică la conducta de alimentare cu apă rece (consultați Instrucțiunile de instalare). Pentru informații suplimentare, contactați contractantul care realizează instalarea, inspectorul în instalații sanitare sau furnizorul de apă. OBSERVAȚIE

• Robinetul de golire și supapa de siguranță T&P sunt incluse în cutia boilerului. Acestea trebuie instalate în deschizătura prevăzută în acest sens. Instalarea supapei de siguranță T&P Utilizați supapa de siguranță T&P inclusă în pachet. Instalarea robinetului de golire Expansiunea termică Stabiliți dacă există un ventil de reținere pe conducta de apă de intrare. Verificați cu furnizorul local de apă. Un ventil de reținere amplasat pe conducta de intrare apă rece va crea un „sistem de apă închis”. Pe măsură ce apă se încălzește, aceasta creează o creștere a presiunii în sistemul de apă deoarece volumul sporit al apei nu are În ceea ce privește „expansiunea termică”, creșterea rapidă a presiunii poate atinge rapid setarea de siguranță a supapei de siguranță. Despachetarea și îndepărtarea șuruburilor mecanice OBSERVAȚIE

• Accesoriile (robinetul de golire și supapa de siguranță T&P) sunt atașate pe palet. Păstrați-le pentru instalare. Despachetați toate materialele folosite la transport de pe boiler pentru operare corespunzătoare și verificați-l pentru a nu prezenta daune cauzate de transport.

Îndepărtați ambalajele din carton și cele folosite în timpul transportului.

Scoateți șuruburile din consolele de fixare.

Scoateți consolele de fixare.

Înclinați ușor boilerul și rulați cu atenție boilerul de pe palet.

Aplicați bandă de teflon pe capătul G pentru a preveni scurgerile.

Instalați robinetul de golire în deschizătura marcată „Robinet de golire”.

Aplicați bandă de teflon pe capătul G pentru a preveni scurgerile.

Instalați supapa de siguranță T&P în deschizătura marcată Supapă de siguranță T&P.17

Conectarea conductei de evacuare pentru supapa de siguranță T&P AVERTISMENT Presiunea maximă a supapei desiguranță nu trebuie să depășească 1MPa, presiunea maximă de lucru aboilerului așa cum s-a specificat peplăcuța cu date.

AVERTISMENT NU conectați niciun ventil sau reducțiela instalația T&P. NU conectați instalațiaT&P la instalația de condens. Aceastatrebuie legată direct la o evacuaredeschisă corespunzătoare. Instalați conducta de evacuare a supapei desiguranță T&P în conformitate cu codurilelocale și următoarele instrucțiuni.- Diametrul interior al conductei de evacuaretrebuie să fie de cel puțin 3/4”.- Conducta de evacuare trebuie să fieaprobată pentru distribuirea apei calde șitrebuie să reziste la 100°C fără deformare.- Capătul conductei de evacuare nu trebuie săfie înfiletat sau ascuns și trebuie să fieprotejat împotriva înghețului.- Nu introduceți sau instalați orice tip de ventil,reducție sau cuplaj reductor în conducta deevacuare.* Apa se poate scurge din conducta deevacuare a dispozitivului de reducere apresiunii, iar această conductă trebuie lăsatădeschisă în atmosferă.* Dispozitivul de reducere a presiunii se vaopera periodic pentru a îndepărta depunerilede calcar și pentru a vă asigura că acesta nueste blocat.* O conductă de evacuare conectată ladispozitivul de reducere a presiunii se vainstala într-o direcție îndreptată în jos înpermanență și într-un mediu lipsit de îngheț. Atașați conducta de evacuare la ieșireasupapei de siguranță T&P. Conducta deevacuare trebuie îndreptată în jos față deventil pentru a permite golirea completăatât a supapei de siguranță T&P, cât și aconductei de evacuare.

Capătul conductei de evacuare trebuielegat la o evacuare deschisăcorespunzătoare. Aplicați bandă de teflon pe capătul Gpentru a preveni scurgerile.18

• Atunci când realizați conexiunile racordurilor de evacuare pentru a goli tubulatura, NU suprastrângeți.Suprastrângerea racordurilor ar putea fisura sau deteriora tăvița de scurgere a condensului.

• Condensul din această unitate nu este acid. Conductele de evacuare a condensului și conexiunile acestora la tubulatura de evacuare trebuie să îndeplinească regulamentele naționale și locale. Nu reduceți dimensiunea conductei de evacuare la mai puțin decât dimensiunea furnizată pentru conducta de condens. Verificați dacă conductele de evacuare a condensului mențin o pantă descendentă pentru evacuare corespunzătoare. Conducta de evacuare trebuie să fie izolată pentru a împiedica condensul să se formeze în exteriorul conductei de evacuare. Dacă nu este disponibilă o evacuare în podea sau dacă evacuarea este deasupra nivelului conductei de condens, atunci trebuie instalată o pompă comună de condens cu o capacitate de cel puțin 7.5 l pe zi. Instalarea conductelor de evacuare a condensului

Aplicați bandă de teflon pe capătul G pentru a preveni scurgerile.

Atașați cotul cu 3/4” deplasare și 3/4”G la conducta principală de evacuare.

Folosind un etanșant aprobat, introduceți conducta PVC într-un capăt mamă. Conducta de condens trebuie legată la o evacuare corespunzătoare.

Folosind conducta din PVC de 1/2”, un cot cu 1/2” deplasare și 1/2” G și un etanșant aprobat, atașați cotul la conducta secundară de evacuare și introduceți conducta din PVC în capătul mamă.19

Conectarea conductei de alimentare cu apă OBSERVAȚIE• NU sudați sau lipiți direct pe conductele de apă caldăsau rece. În cazul în care se utilizează conexiunipentru condens, legați furtunul de evacuare acondensului la adaptor înainte de a instala adaptorulla conexiunile de apă caldă sau rece de pe boiler.Orice căldură aplicată pe racordurile de alimentarecu apă va deteriora permanent învelișul din plasticintern din aceste porturi.* Presiunea maximă din conducta de alimentare cuapă rece este de 0.8 MPa. Dacă apa de alimentareeste mai mare decât 0.8 MPa, instalați o supapăreductoare de presiune. Conectați conducta de apă pentru alimentarea saurealimentarea sistemului de încălzire așa cum s-aspecificat prin EN1717/ EN61770 pentru a evitacontaminarea apei potabile ca urmare fluxului de retur.Consultați „Instrucțiunile de instalare” pentruinstalarea tipică recomandată. Umplerea boilerului AVERTISMENT Nu cuplați boilerul la energia electricădecât dacă rezervorul este completumplut cu apă. Garanția boilerului nuacoperă daune sau defecțiuni carerezultă din operarea cu un rezervor golsau parțial gol. Pentru deconectarea ușoară a boileruluipentru service sau înlocuire, se recomandăinstalarea îmbinărilor pe conexiunile de apă.

Verificați tipul de conducte de apă dinlocuința dvs. Utilizați racorduri adecvatepentru tipul de conductă din locuința dvs. Aplicați bandă de teflon pe capătul Gpentru a preveni scurgerile. Conectați alimentarea cu apă rece și caldăfolosind 3/4” G. Instalați un ventil de închidere peconducta de apă rece de lângă boiler. Montați izolația pe conductele de apă receși caldă. Izolarea conductei de apă caldăpoate crește eficiența energetică. Asigurați-vă că robinetul de golire de peboiler este complet închis. Porniți alimentarea cu apă rece. Deschideți fiecare robinet de apă caldăîncet și lăsați apa să curgă până cândcurge cu flux maxim. Lăsați apa să curgă la flux maxim timp decâteva minute.Temperaturile maximă și minimă aleapei (°C)35 / 62Presiunile maximă și minimă ale aapei (MPa)- / 0.8Dacă sunt utilizate țevi de cupru, boilerul trebuie să fie conectat întotdeauna la conexiunile dielectrice (furnizare pe teren) pentru a evita coroziunea cauzată de curenții electrici aflați frecvent în țevile de cupru pentru apă.20

ATENȚIE Pentru a evita un pericol cauzat de resetarea necorespunzătoare a întreruperii termice, acest aparat nu trebuie să fie alimentat printr-un dispozitiv extern de comutare, cum ar fi un temporizator sau nu trebuie conectat la un circuit care este pornit și oprit periodic de furnizor.

Realizarea conexiunilor electrice AVERTISMENT Deconectați sursa de alimentare cu energie electrică înainte de a lucra pe orice conexiuni electrice.

AVERTISMENT Conexiunea de împământare este obligatorie.

AVERTISMENT Nu alimentați niciodată direct elementul termic cu energie electrică. Elementele termice superioare și inferioare sunt instalate pe produs (230 V, 2 kW)

16A30mAL1 L2 BR BL OBSERVAȚIE

• Toate cablajele trebuie să fie conforme cu standardele europene și naționale și trebuie să fie protejate de un RCD de 30 mA (Dispozitiv de curent rezidual).

• Mijloacele pentru deconectare trebuie încorporate în cablajul fix în conformitate cu regulile de cablare. Boilerul trebuie să fie în permanență alimentat cu energie electrică pentru a asigura funcționarea corectă a anodului de titan cu curent impresionat (ICCP). Nu porniți alimentarea cu energie electrică până când boilerul nu este complet umplut. Aparatul poate fi conectat și operat numai pe o rețea de curent monofazat de 230 Vca. Instalația electrică va include:

• Se recomandă instalarea unui dispozitiv de curent rezidual (RCD) cu un curent rezidual nominal care nu depășește 30 mA.

• Puterea nominală a dispozitivului de curent rezidual (RCD) de instalat Coarda de rezistența nu poate fi deconectată de la produs. Coarda de rezistență nu poate fi înlocuită. În cazul în care coarda este deteriorată, aparatul trebuie eliminat.21

ATENȚIE Trebuie să puneți o persoană calificată săinvestigheze cauza temperaturii ridicate șisă luați acțiunea corectivă înainte de apune din nou boilerul în funcțiune. Există comanda de limitare a temperaturii(ECO) care se află deasupra elementuluitermic superior. Dacă temperatura apei devineexcesiv de mare, comanda de limitare atemperaturii (ECO) oprește alimentarea laelementele termice.După ce comanda se deschide, aceastatrebuie resetată manual.Pentru a reseta comanda de limitare atemperaturii (ECO): Kituri de izolant în covor flexibil Pentru boiler, nu este necesar izolantul externîn covor flexibil, disponibil publicului general.Garanția producătorului nu acoperă daunelesau defecțiunile cauzate de instalarea sauutilizarea oricărui tip de dispozitiv deeconomisire a energiei sau alte dispozitiveneautorizate.Producătorul nu își asumă răspunderea pentruorice vătămare sau pierdere care rezultă dinutilizarea dispozitivelor neautorizaterespective. ATENȚIE Dacă regulamentele locale impunaplicarea oricărui kit de izolant extern încovor flexibil pe boiler, acesta vanecesita atenție deosebită astfel încâtsă nu se restricționeze funcționareacorespunzătoare și operarea acestuiaparat:- NU blocați orificiile de aer ale boilerului.- NU acoperiți sau nu încercați să relocațietichetele de informare sau avertizarelipite pe boiler.- NU acoperiți panoul frontal, supapa desiguranță T&P, robinetul de golire și dozade derivație.- Inspectați kitul de izolant frecvent.

Comenzi de siguranță

Opriți alimentarea deschizând disjunctorulsau îndepărtând siguranțele. Îndepărtați ornamentul frontal și capaculelementului superior. Apăsați butonul roșu ECO RESET.22

Listă de verificare pentru instalare Locație Spațiu suficient pentru schimbătorul de aer și servisare periodică. Podea suficient de rezistentă pentru a susține boilerul. În interior și protejat împotriva elementelor foarte corozive. În apropierea zonei în care se cere boilerul. Peste 1°C. Zonă care nu prezintă lichide inflamabile și gaze. Robinet de golire Robinet de golire instalat corespunzător. Supapă de siguranță T&P Supapă de siguranță T&P instalată corespunzător. Conducta de evacuare păstrează o pantă descendentă și permite evacuarea corespunzătoare. Conducta de evacuare trebuie să fie protejată împotriva înghețului. Evacuare condens Conductele de evacuare păstrează o pantă descendentă și permit evacuarea corespunzătoare. Alimentarea cu apă Rezervorul este complet umplut cu apă. Îndepărtați aerul din boiler și conducte. Strângeți racordurile de apă astfel încât să nu prezinte scurgeri, dar NU strângeți excesiv. Dacă sunt conectate țevi de cupru, conectați îmbinările dielectrice (furnizare pe teren) pentru Cablajul Tensiunea de alimentare trebuie să fie conformă cu tensiunea nominală de pe plăcuța cu date. Dimensiune corespunzătoare a firului circuitului de rețea și a siguranței sau disjunctorului. Unitatea trebuie să fie împământată corespunzător. a preveni coroziunea. Se recomandă conexiuni flexibile de apă.23

Utilizarea comenzii de bază

Buton Ecran afișaj DescrierePentru a selecta modulpompei de căldură.Pentru a selecta modul auto.Pentru a selecta modulturbo.Pentru a selecta modulVacanță. Setați modul program numaiîn aplicația LG ThinQ. Pentru a selecta modul AntiLegionella. Pentru a seta temperaturadorită a apei.Pentru a regla temperaturadorită a apei.Pentru a activaîmperecherea Wi-Fi.Pentru a reseta alarmafiltrului.Pentru a schimba unitateaîntre °F și °C.Pentru a afișa temperaturaactuală a apei pentru 5secunde. OPERAREA24

Temperatura apei se va menține în funcție detemperatura de setare pe Afișaj și poate fiajustată între 35°C și 60°C. Modul operare

• Apăsați butonul Mod în mod repetat pentru aselecta modul de operare. Modul activ esteafișat pe ecranul afișajului.MODUL POMPĂ DE CĂLDURĂAcest mod minimizează consumul de energiefolosind numai pompa de căldură pentruîncălzire, dar are recuperare redusă.MODUL AUTOAcest mod este modul setat din fabrică pentrutransport. Acest mod oferă consum relativredus de energie și recuperare mare. Acestmod utilizează în principal pompa de căldurăpentru încălzire. Elementele termice vorfurniza încălzire suplimentară dacă cerereaeste mai mare decât poate face față pompade căldură.MODUL TURBOAcest mod oferă cel mai înalt nivel derecuperare. Acest mod folosește pompa decăldură și elementul termic simultan.MODUL VACANȚĂAceastă funcție este recomandată atunci cândboilerul nu este utilizat pentru o perioadăîndelungată. În acest mod, temperaturarezervorului se va menține la aproximativ20°C pentru a minimiza consumul de energieși a preveni înghețarea boilerului.Durata vacanței poate fi setată sau modificatăîntre 1 și 90 de zile prin aplicația LG ThinQ. Reglarea temperaturii apei MODUL PROGRAMAcest mod poate fi setat numai în aplicația LGThinQ. Puteți ieși din acest mod apăsând oricebuton de pe boiler.MODUL ANTI-LEGIONELLABoilerul activează automat modul anti-legionellao dată pe săptămână. Temperatura apei vacrește până la 60°C și se va menține timp de 1oră. Această temperatură poate provoca opăriri,așadar vă recomandăm să utilizați un ventiltermostatic de amestec. (Inactiv în mod implicit)Activ / Inactiv Apăsați și mențineți apăsat butonul Setare timpde 3 secunde pentru a activa sau inactivamodul anti-legionella.Activ: (Afișajul luminează „Anti-legionella”„Antilegionella” x 4)* Funcționare o dată pe săptămânăInactiv: (Afișajul luminează „Anti-legionella” x 4) PERICOL Temperatura mai mare a apei creștepotențialul de ARSURI cu apă fierbinte.

Resetarea alarmei filtrului de aer Dispozitivul va afișa alarma ( ) amintindu-văsă verificați și să curățați filtrul de aer periodic.• Apăsați și mențineți apăsat butonul Setaretimp de 3 secunde pentru a reseta alarma. Schimbați unitatea temperaturii Afișarea unității temperaturii pe Ecran poate fisetată la Fahrenheit sau Celsius• Apăsați și mențineți apăsat butonul timpde 3 secunde pentru a schimba unitateatemperaturii. Temperatura actuală a apei

• Apăsați și mențineți apăsat butonul timp de 3 secunde Afișajul va indica temperaturaactuală a apei din rezervor timp de 5 secunde. FUNCȚIA DE ÎMPERECHERE Wi-Fi După conectarea la Internet printr-o rețea Wi-Fi deacasă, puteți controla aparatul de la distanță cuaplicația pentru telefonul mobil. Consultațisecțiunea „FUNCȚIA INTELIGENTĂ” pentru detalii.• Apăsați și mențineți apăsat butonul Mod timpde aproximativ 3 secunde.este afișat pe ecranul afișajului. Apăsați butonul sau pentru aselecta temperatura apei. Apăsați butonul Setare pentru a finaliza.25

Aplicația LG ThinQ Această funcție este disponibilă numai pemodelele cu sau sigla ThinQ.Aplicația LG ThinQ vă permite să comunicațicu aparatul folosind un telefon mobil Funcțiile aplicației LG ThinQ Comunicați cu aparatul folosind un telefonmobil prin funcțiile inteligente confortabile. Smart Diagnosis

Dacă vă confruntați cu o problemă în timpulutilizării aparatului, această funcție dediagnosticare inteligentă vă va ajuta sădiagnosticați problema. Setări Vă permite să setați diverse opțiuni pe aparatși în aplicație.OBSERVAȚIE• Dacă vă schimbați router-ul wireless,furnizorul de servicii de internet sau parola,ștergeți aparatul înregistrat din aplicația LGThinQ și înregistrați-l din nou.• Aplicația face obiectul modificărilor cu scopulde a o îmbunătăți fără a înștiința utilizatorii.• Funcțiile pot diferi în funcție de model. Înainte de a utiliza aplicația LG ThinQ OBSERVAȚIE• Pentru a verifica conexiunea Wi-Fi, verificațidacă pictograma de pe panoul decomandă este aprinsă.• Aparatul suportă numai rețele Wi-Fi de 2.4GHz. Pentru a verifica frecvența rețelei,contactați furnizorul de servicii de internetsau consultați manualul router-ului wireless.• LG ThinQ nu este responsabilă pentru nicioproblemă de conexiune la rețea sau oricedefecte, defecțiuni sau erori cauzate deconexiunea rețelei.• Dacă aparatul nu reușește să se conectezela rețeaua Wi-Fi, este posibil să fie preadeparte de router. Achiziționați un repetitorWi-Fi (amplificator de semnal wireless)pentru a îmbunătăți semnalul Wi-Fi.• Este posibil ca rețeaua Wi-Fi să nu seconecteze sau să fie întreruptă din cauzamediului rețelei din locuință.• Conexiunea de rețea poate să nufuncționeze corespunzător în funcție defurnizorul de servicii de internet.• Mediul wireless înconjurător poate cauzafuncționarea lentă a rețelei wireless. Opriți Datele mobile sau datele celulare depe telefonul mobil. Conectați-vă telefonul mobil la router-ulwireless. Verificați distanța dintre aparat și router-ulwireless (rețea Wi-Fi).• Dacă distanța dintre aparat și router-ulwireless este prea mare, semnaluldevine slab. Poate dura mult să văînregistrați sau instalarea poate eșua.

Utilizarea aplicației LG ThinQ pentru a diagnostica problemele Dacă întâmpinați o problemă cu aparatul dvs. prevăzut cu Wi-Fi, acesta poate transmite datele privind depanarea unui telefon mobil folosind aplicația LG ThinQ.

• Lansați aplicația LG ThinQ și selectați funcția Smart Diagnosis

din meniu. Urmați instrucțiunile furnizate în aplicația LG ThinQ. Informaţii de notificare privind software-ul open source Pentru a obține codul sursă din GPL, LGPL, MPL și alte licențe open source care au obligația de a divulga codul sursă conținut în acest produs, precum și pentru a accesa toți termenii licențelor numite mai sus, notificările privind drepturile de autor și alte documente relevante, vă rugăm să vizitați https://opensource.lge.com. LG Electronics va oferi şi codul sursă pe CD-ROM în schimbul unei sume care să acopere costurile unei asemenea distribuţii (cum ar fi costurile suporturilor media, de transport şi de procesare), în urma unei solicitări prin e-mail la [e-mail]. Această ofertă este valabilă pentru oricine primește aceste informații, pentru o perioadă de trei ani de la ultima expediere a acestui produs.

• Aparatul nu poate fi înregistrat din cauza problemelor cu transmiterea semnalului wireless. Deconectați aparatul și așteptați aproximativ un minut înainte de a încerca din nou.

• Dacă protecția firewall a router-ului dvs. wireless este activată, dezactivați protecția firewall sau adăugați o excepție la aceasta.

• Denumirea rețelei wireless (SSID) trebuie să fie o combinație între litere și cifre în engleză. (Nu utilizați caractere speciale.)

• Interfața cu utilizatorul a telefonului (IU) poate varia în funcție de sistemul de operare mobil (SO) și de producător.

• Dacă protocolul de securitate al router-ului este setat la WEP, este posibil să nu reușiți să configurați rețeaua. Schimbați-o la alte protocoale de securitate (se recomandă WPA2) și înregistrați produsul din nou. Instalarea aplicației LG ThinQ Căutați aplicația LG ThinQ în Google Play Store sau Apple App Store pe un telefon mobil. Urmați instrucțiunile pentru descărcarea și instalarea aplicației. Smart Diagnosis

Utilizați această funcție pentru a vă ajuta să diagnosticați și să soluționați problemele cu aparatul. OBSERVAȚIE

• Din motive care nu sunt cauzate de neglijența LGE, este posibil ca serviciul să nu funcționeze din cauza unor factori externi, cum ar fi, dar fără a se limita la, indisponibilitatea Wi-Fi, deconectarea Wi-Fi, politicii locale a magazinului de aplicații sau indisponibilității aplicației.

• Funcția poate fi supusă modificărilor fără preaviz și poate avea o formă diferită în funcție de locul în care vă aflați.www.lg.com
