GEBRUIKSAANWIJZING WH20S LG

• Оваа карактеристика може да е подложна на промени без претходно предупредување, а може да има и различна форма во зависност од вашата локација.www.lg.com GEBRUIKERSHANDLEIDING WARMTEPOMP -WATERVERWARMER Copyright © 2023 LG Electronics Inc. Alle rechten voorbehouden. Oorspronkelijke instructies NL NEDERLANDS Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.INHOUDSOPGAVE VEILIGHEIDSINSTRUCTIES ...........................................3 Veiligheidsvoorzorg ..................................................................................................4 INSTALLATIE .................................................................12 Onderdelen en functies ..........................................................................................12 Installatiegereedschappen .....................................................................................13 Accessoires............................................................................................................13 Installatie-instructies...............................................................................................14 Selecteer de beste locatie......................................................................................15 Uitpakken en verwijderen van verzendbouten .......................................................16 Thermische expansie .............................................................................................16 Installeren van de afvoerklep .................................................................................16 Installeren van T&P ontlastingsklep .......................................................................16 Installeren van condensaatafvoerleidingen............................................................18 Aansluiten van de watertoevoerslang ....................................................................19 Het maken van elektrische verbindingen ...............................................................20 Veiligheidscontroles ...............................................................................................21 Isolatiedekensets ...................................................................................................21 Installatiechecklist ..................................................................................................22 BEDIENING ....................................................................23 Gebruik van de basisbediening..............................................................................23 INTELLIGENTE FUNCTIES ...........................................25 LG ThinQ Applicatie ...............................................................................................25 Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model. Deze handleiding is onderhevig aan herziening door de fabrikant.NL VEILIGHEIDSINSTRUCTIES Uw eigen veiligheid en die van anderen is van groot belang. In deze handleiding en op uw toestel hebben we veel belangrijke veiligheidsberichten opgenomen. Lees alle veiligheidsberichten en houd u eraan. Dit is het veiligheidswaarschuwingssymbool. Dit symbool waarschuwt u voor mogelijke gevaren waardoor u en anderen ernstig of dodelijk gewond kunnen raken. Alle veiligheidswaarschuwingen worden met dit symbool en de woorden “GEVAAR”, “WAARSCHUWING” of “VOORZICHTIGHEID” aangegeven. Deze woorden betekenen het volgende: VOORZICHTIGHEID U kunt lichtgewond raken of beschadiging van het product veroorzaken als u de aanwijzingen niet opvolgt. WAARSCHUWING U riskeert dodelijk of ernstig letsel als u de instructies niet opvolgt. GEVAAR Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg heeft. Alle veiligheidswaarschuwingen geven duidelijk aan wat het mogelijke gevaar is, hoe u het risico van letsel kunt vermijden en wat er kan gebeuren als de aanwijzingen niet worden opgevolgd.

3GEVAAR Watertemperaturen boven 50 °C zullen onmiddellijk ernstige brandwonden of de dood door verbranding veroorzaken. Zorg ervoor dat u de waarschuwingen in de onderstaande afbeelding leest en in acht neemt.

GEVAAR De temperatuur van het water boven 50 °C kan direct ernstige brandwonden of zelfs brandwonden veroorzaken.Kinderen, gehandicapten en ouderen lopen het grootste risico om zich te verbranden.Zie de gebruikershandleiding voor het instellen van de temperatuur bij de waterverwarmer.Voel/controleer de watertemperatuur voor het baden of douchen.Temperatuurbegrenzingskleppen zijn beschikbaar, zie handleiding. WARM BURN

Veiligheidsvoorzorg Instelling watertemperatuur WAARSCHUWING De instructies in deze handleiding moeten worden opgevolgd om het risico op ontploffing, brand, dood, elektrische schokken, letsel of verbranding voor personen tot een minimum te beperken. Zorg ervoor dat u de gebruikershandleiding volledig begrijpt voordat u dit apparaat installeert en bedient. Als u problemen hebt met het begrijpen of volgen van de instructies in deze handleiding, of als u vragen hebt, neem dan contact op met uw plaatselijke elektriciteitsleverancier of een erkend servicecentrum.

Temperatuur De tijd die nodig is om een ernstige / gevaarlijke brandwond te veroorzaken 49 °C Meer dan 5 minuten 52 °C 1 ½ tot 2 minuten 54 °C Ongeveer 30 seconden 57 °C Ongeveer 10 seconden 60 °C Minder dan 5 seconden 63 °C Minder dan 3 seconden 65 °C Ongeveer 1 ½ seconde 68 °C Ongeveer 1 seconde Raadpleeg de onderstaande tabel om de juiste watertemperatuur voor uw huis te bepalen. OPMERKING

• Thermostatische mengkleppen worden geadviseerd om de watertemperatuur op de plaats van gebruik te verlagen. Deze kleppen mengen automatisch warm en koud water in aftakkingswaterleidingen. Het wordt aanbevolen om een mengventiel te gebruiken. GEVAAR Om contact met “WARM” water te vermijden, kunnen huishoudens met ouderen, kinderen of mensen met een handicap een omgeving met een temperatuur van 48°C of lager nodig hebben.

GEVAAR Hogere watertemperatuur verhoogt het potentieel voor de VERBRANDEN van warm water. De watertemperatuur in de verwarming wordt geregeld door de toetsen op het display. De watertemperatuur van deze waterverwarmer is in de fabriek ingesteld op 50 °C om te voldoen aan de veiligheidsvoorschriften. Raadpleeg het hoofdstuk over de bediening in deze handleiding voor informatie over het instellen van de watertemperatuur.

Lokale installatievoorschriften BELANGRIJKE VEILIGHEIDSINSTRUCTIES Dit apparaat moet worden geïnstalleerd in overeenstemming met de instructies in dit document, met de nationale voorschriften en met de voorschriften van de plaatselijke autoriteiten en instanties die verantwoordelijk zijn voor de volksgezondheid. WAARSCHUWING Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op:

Kinderen in het huishouden: Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen. Zorg ervoor dat kinderen niet op het product stappen. Anders kunnen kinderen ernstig gewond raken doordat ze eraf vallen. Voor gebruik in Europa: Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder, en door personen met verminderde lichamelijke, motorische of mentale vaardigheden of personen met gebrek aan ervaring en kennis als ze onder toezicht staan of instructies over het veilig gebruik van het apparaat hebben gekregen en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet door kinderen worden gedaan zonder toezicht.7

• Om het risico op ernstig letsel of de dood te verminderen, dient u alle installatie-instructies op te volgen.

• Zorg ervoor dat uw toestel op de juiste manier wordt geïnstalleerd, in overeenstemming met de lokale codes en de gegeven installatie- instructies.

• Verander geen enkel onderdeel van uw waterverwarmer en gebruik, tenzij expliciet aanbevolen in deze handleiding, alleen de originele accessoires en reserveonderdelen.

• Zet de elektrische stroom naar de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water.

• Als dit apparaat beschadigd is, slecht functioneert, gedeeltelijk gedemonteerd is, of ontbrekende of gebroken stukken heeft, probeer het dan nooit te bedienen.

• Wanneer het product in water is gedrenkt (ondergelopen of ondergedompeld), moet u contact opnemen met een erkend servicecentrum voor reparatie voordat u het opnieuw gebruikt.

• Voor het verplaatsen of installeren van het apparaat zijn twee of meer personen nodig.

• Schakel de stroom uit vóór de installatie door de stroomonderbreker te openen of de zekeringen te verwijderen.

• Warm water heeft het vermogen om te verbranden, zelfs als de thermostaat van de waterverwarmer op een gematigd laag niveau staat. Om het risico op verbranden te verminderen, worden thermostatische mengkranen aanbevolen.

• Houd verpakkingsmateriaal buiten het bereik van kinderen. Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen. Er is een risico op verstikking.

• Nadat het apparaat is uitgepakt, vernietigt u het karton, de plastic zak en andere verpakkingsmaterialen. Ze kunnen door kinderen worden gebruikt om te spelen. Kartons die bedekt zijn met tapijten, bedspreien of plastic lakens kunnen luchtdichte kamers worden.

• Aansluiten op een correct gemeten en bescherm stroomcircuit van afdoende grootte om elektrische overbelasting te voorkomen.8

• Dit apparaat moet in de buurt van een elektrische voeding worden geplaatst. Gebruik een voeding van 1.5 mm

• Installeer de waterverwarmer niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.

• Neem voor het uitvoeren van de installatie altijd contact op met de dealer of een erkend servicecentrum. Er bestaat een risico op brand, een elektrische schok, explosie of letsel.

• Installeer de waterverwarmer niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner etc. zijn opgeslagen.

• Aard het product altijd. Er bestaat een risico op brand of een elektrische schok.

• Installeer het paneel en de afdekking van de schakelkast veilig.

• Raak de vlakken van de warmtewisselaar niet met uw blote handen aan. Anders krijg je misschien een snee in je handen.

• Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof.

• Schakel de stroomonderbreker of voeding niet aan wanneer de afdekkingen zijn verwijderd of geopend.

• Maak de verbinding zo vast dat bij het trekken van de kabel de schroef in de klemmen niet kan worden losgedraaid.

• Er is een mogelijkheid van een risico op brand of een explosie. Bij het controleren op loodgieterij-lekken, het schoonmaken of repareren van leidingen, enz. moet insteekgas (stikstof) worden gebruikt. Indien brandbare gassen, zoals zuurstof, worden gebruikt, bestaat de kans op brand en explosies. Bediening

• Gebruik dit apparaat uitsluitend voor het bedoeld gebruik.

• Als de waterverwarmer is blootgesteld aan brand, overstroming of lichamelijk letsel, schakel dan onmiddellijk alle stroomtoevoer naar de waterverwarmer uit en laat hem NIET meer werken totdat een geschoold persoon hem heeft geïnspecteerd.9

• Zet de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water.

• Zet de waterverwarmer niet aan als de afsluiter van de koudwatertoevoer gesloten is.

• Controleer/voel de temperatuur van het water voor het baden of douchen.

• Zelfs bij 50 °C kan heet water verbranden.

• Blokkeer de luchttoevoer en -uitvoer niet.

• Gebruik nooit natte handen om de waterverwarmer aan te raken, te bedienen of te repareren.

• Plaats geen ontvlambare substanties, zoals diesel, benzeen, of verdunner in de buurt van de waterverwarmer. (Installeer de unit niet in mogelijk explosieve atmosferen.)

• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de waterverwarmer komt.

• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.

• Plaats geen voorwerpen op de stroomkabel.

• Wijzig of verleng het netsnoer niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet vervangen worden.

• De voedingskabel kan niet worden vervangen. Als het kabel beschadigd is, moet het apparaat worden gesloopt.

• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de waterverwarmer.

• Zorg ervoor dat gedurende de bediening de kabel er niet uit kan worden getrokken of beschadigd kan raken. Er bestaat een risico op brand of een elektrische schok.

• Raak geen koudemiddelpijpen, waterpijpen of interne onderdelen aan terwijl het apparaat in gebruik is of direct na het gebruik. Er bestaat gevaar voor verbranding of bevriezing en persoonlijk letsel.

• Extra koelmiddelinjectie is niet mogelijk.10

• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn onderhoudsagent of andere bevoegde personen om gevaar te voorkomen.

• Voordat u het apparaat reinigt en probeert te repareren, maakt u het los van de stroomtoevoer.

• Schakel de stroomtoevoer naar het product uit voordat u de waterverwarmer afvoert.

• Zet de elektrische voeding van de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water. Technische veiligheid

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.

• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.

• Het niet zorgvuldig lezen en volgen van alle instructies in deze handleiding kan leiden tot een defect apparaat of schade aan eigendommen of lichamelijk letsel en/of de dood. VOORZICHTIGHEID Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op: !11

• Installeer het product op een stabiele en vlakke vloer.

• Installeer de waterverwarmer niet op een plaats waar het lekken van de tank of de aansluitingen schade aan de omgeving of aan de onderste verdiepingen van de constructie veroorzaakt. Wanneer dergelijke gebieden niet kunnen worden vermeden, wordt aanbevolen om een aanvaardbare afvoerbak te installeren, die voldoende wordt afgevoerd, onder de waterverwarmer.

• Installeer het product zodanig dat het geluid of warme wind van de buitenunit geen overlast voor de buren kan veroorzaken. Anders kan dit ruzie met de buren veroorzaken.

• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.

• Inspecteer altijd op gaslekkage na installatie en reparatie van het product. Anders kan dit storing van het product veroorzaken.

• Om gevaarlijke situaties te voorkomen door het onopzettelijk resetten van de thermale beveiliging, mag dit apparaat geen voeding ontvangen door een extern schakeltoestel, zoals een timer, of aangesloten worden op een circuit dat regelmatig door het elektriciteitsbedrijf in- en uitgeschakeld wordt. Bediening

• Stap niet op de binnen-/ buitenunit en plaats er niets op.

• Gebruik dit apparaat niet als een onderdeel onder water is geweest. Neem onmiddellijk contact op met een erkend servicecentrum om de ondergelopen waterverwarmer te vervangen. Probeer het apparaat niet te repareren. Het moet worden vervangen.

• Als het apparaat voor langere tijd wordt achtergelaten, bijvoorbeeld tijdens de vakantie, schakel dan de stroom- en watertoevoer naar de waterverwarmer en de afvoerwaterverwarmer uit.Onderdelen en functies

INSTALLATIE Bovenklep Luchtinlaatopeningen Aansluitdoos Luchtfilter Voorpaneel Displaydecor / Bedieningspaneel ECO Bovenste elementdeksel Voordecor Onderste elementendeksel Verwarmingselement Opening voor aftapkraan Waterinlaat Opening voor T&P ontlastklep Wateruitlaat Condensaatafvoer Achterpaneel Luchtuitlaatopeningen

4NL Accessoires Meegeleverde Accessoires: Aanbevolen accessoires: Figuur Naam Figuur Naam Schroevedraaier teflonband Steeksleutel Niveau Multimeter Installatiegereedschappen Figuur Naam Figuur Naam Afvoerklep T&P ontlastingsklep Figuur Naam Figuur Naam Afvoerbak Thermische expansietank Drukreduceerventiel diëlektrische unie Thermostatisch mengventiel

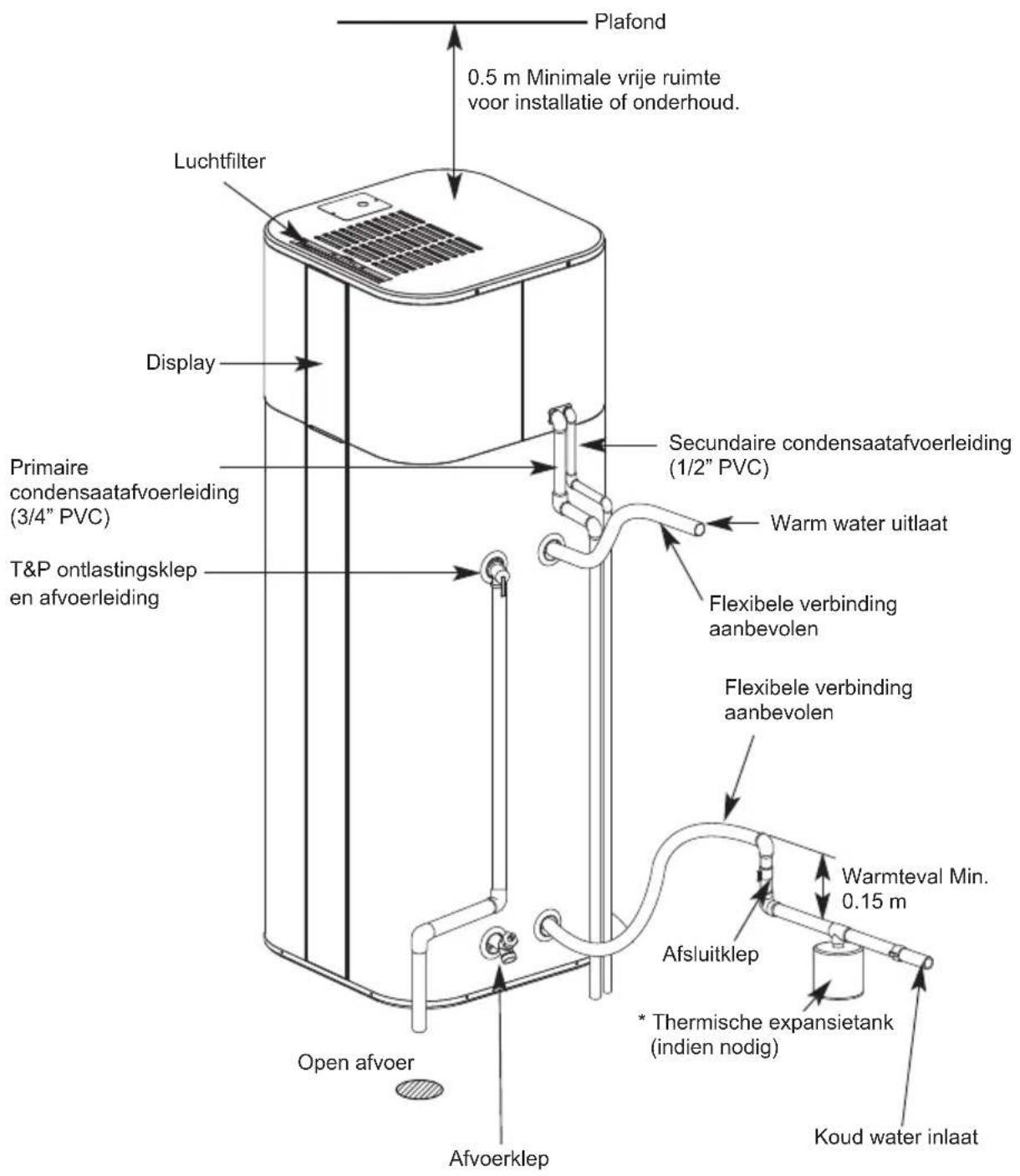

Installatie-instructies Luchtfilter Display Primaire condensaatafvoerleiding (3/4” PVC) Secundaire condensaatafvoerleiding (1/2” PVC)

0.5 m Minimale vrije ruimte

voor installatie of onderhoud. Plafond Flexibele verbinding aanbevolen Warm water uitlaat

• Sluit in een gesloten systeem een thermisch expansievat aan op de koudwaterleiding. Zie hoofdstuk “Thermische expansie” (p.16).

• Als er koperen leidingen worden gebruikt, moeten de diëlektrische koppelingen (toevoer op locatie) worden geïnstalleerd bij de wateraansluitingen.15

• Installatie zonder voldoende ventilatie in een beperkte ruimte kan leiden tot een hoger stroomverbruik.

• In overeenstemming met de plaatselijke voorschriften MOET er een extra afvoerbak worden geïnstalleerd. Afvoerpannensets zijn verkrijgbaar bij de winkel waar de waterverwarmer is gekocht of bij een distributeur van waterverwarmers. De afvoerbak mag de toevoer of afvoer van koud water niet belemmeren. - Selecteer een ruimte waar voldoende ruimte beschikbaar is voor periodiek onderhoud. Om inspectie en onderhoud mogelijk te maken, kunnen het luchtfilter, de afdekkingen en de frontpanelen worden verwijderd. - Houd rekening met het gewicht van de waterverwarmer en kies een positie waar de vloer stevig genoeg is om het gewicht van de waterverwarmer als geheel te weerstaan. - Het is noodzakelijk om de waterverwarmer en de waterleidingen te beschermen tegen bevriezing en zeer corrosieve elementen. Installeer de waterverwarmer niet in de buitenlucht of op onbeschermde plaatsen. - Installeer de waterverwarmer in de buurt van het gebied met de grootste vraag naar verwarmingswater en de kern van het sanitaire apparaat. Lange ongeïsoleerde warmwaterleidingen kunnen energie verspillen. - Onvoldoende luchtverversing draagt bij aan een hoger energieverbruik.

De plaats van opstelling moet meer dan 1 °C zijn. Minimale ruimte Minimale kamergrootte: 20 m

• Een minimale afstand van 1 m tussen elk item en de linker-, rechter- en achterkant wordt aanbevolen voor toekomstig gebruik. Zorg er met behulp van een waterpas voor dat de waterverwarmer horizontaal staat. Houd het product waterpas tijdens het installeren. Anders kan het trillingen of waterlekken veroorzaken. Dat kan letsel of een ongeluk veroorzaken.16

De snelle stijging van de druk zal gemakkelijk in de veiligheidsinstelling van de overdrukklep komen, die “thermische expansie” wordt genoemd. Hierdoor gaat de ontlastingsklep tijdens elke verwarmingscyclus open. Om de thermische expansie te controleren, stellen we voor een expansievat te installeren. Sluit het thermisch expansievat aan op de koudwaterleiding (zie Installatie-instructies). Neem contact op met de installateur, de loodgieter of de waterleverancier voor meer informatie. OPMERKING

De aftapkraan en de T&P ontlastingskraan worden meegeleverd in de pakkingdoos van de waterverwarmer. Ze moeten worden geïnstalleerd in de daarvoor bestemde opening. Installeren van T&P ontlastingsklep Gebruik het T&P ontlastingsklep dat bij de verpakking is inbegrepen. Installeren van de afvoerklep Thermische expansie Bepaal of er een terugslagklep op de inlaatwaterleiding aanwezig is. Neem contact op met uw plaatselijke waterleidingbedrijf. Een “gesloten watersysteem” wordt gecreëerd door een regelklep aan de kant van de koudwatertoevoer. Omdat het water wordt verwarmd, omdat het verhoogde watervolume geen plaats heeft om naartoe te gaan, veroorzaakt het een verhoging van de druk binnen het watersysteem. Uitpakken en verwijderen van verzendbouten OPMERKING

• Accessoires (afvoerklep en T&P ontlastklep) worden op een pallet bevestigd. Bewaar het voor installatie. Voor een goede werking moet u alle transportmaterialen uit de waterverwarmer uitpakken en op transportschade controleren.

Verwijder het karton en het verzendmateriaal.

Verwijder de schroeven van de verzendingsbeugels.

Trek de verzendingsbeugels uit.

Kantel de waterverwarmer een beetje en rol de waterverwarmer voorzichtig weg van de pallet.

Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

Installeer de aftapkraan in de opening met de aanduiding “Afvoerkle”.

Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

Aansluiting T&P Ontlastklep Ontladingsleiding WAARSCHUWING De druk van de overdrukklep mag niethoger zijn dan 1 MPa, de maximalewerkdruk van de waterverwarmer, zoalsaangegeven op het gegevensplaatje.

WAARSCHUWING Bevestig de T&P-leiding NIET aan eenventiel of andere restrictie. Bevestig hetsanitair T&P NIET aan hetsanitaircondensaat. Er moet direct eenvoldoende open afvoerleiding naartoeworden geleid. Monteer de T&P ontlastingsklep volgens delokale codes en de volgende aanwijzingen.- De binnendiameter van de afvoerbuis moetminimaal ¾” zijn.- De afvoerbuis moet een vergunning hebbenvoor de distributie van warm water en 100 °Czonder vervorming kunnen verdragen.- Het is niet nodig om het uiteinde van deafvoerbuis te schroefdraad of te verbergenen deze moet worden afgeschermd tegenbevriezing. In de afvoerleiding mag geen enkele vormvan afsluiter, beveiliging of reduceerkoppelingworden geplaatst of geïnstalleerd.* Het water kan uit de persleiding van dedrukontlastingsinrichting druppelen en dezeleiding moet open worden gelaten voor deatmosfeer.* Om kalkafzetting te verwijderen en tecontroleren of deze niet geblokkeerd is, moethet drukontlastingssysteem periodiekworden bediend.* In een continue neerwaartse richting en ineen vorstvrije omgeving moet eenafvoerleiding worden geïnstalleerd die isaangesloten op het overdruksysteem. Bevestig de afvoerleiding aan de uitlaatvan de T&P ontlastklep. Om volledigeontwatering van zowel de T&P ontlastklepals de afvoerleiding mogelijk te maken,moet de afvoerleiding vanaf de klep naarbeneden worden gekanteld.

Het uiteinde van de afvoerbuis moet naareen voldoende open afvoer worden geleid. Breng teflonband aan op het G-uiteindeom lekkage te voorkomen.18

• NIET te strak aandraaien bij het maken van de aansluitingen van de afvoerfitting op de afvoerslang. De condenswaterbak kan gescheurd of beschadigd raken door het overmatig vastdraaien van de armaturen.

• Het condensaat van dit apparaat is niet zuur. De condensaatafvoerleidingen en de afvoerlijnen moeten voldoen aan de staats- en plaatselijke voorschriften. Verlaag de grootte van de afvoerleiding niet tot minder dan de opgegeven grootte van de condensaatverbinding. Voor een goede afwatering moet u ervoor zorgen dat de condensaatafvoerleidingen een neerwaartse helling aanhouden. Om condensvorming aan de buitenkant van de afvoerleiding te voorkomen, moet de afvoerleiding worden geïsoleerd. Een typische condenspomp met een capaciteit van niet minder dan 7.5 L per dag moet worden gemonteerd als er geen vloerafvoer beschikbaar is of als de afvoer boven het niveau van de condensaatleiding ligt. Installeren van condensaatafvoerleidingen

Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

Bevestig de elleboog met ¾” slip & ¾” G aan de primaire afvoeraansluiting.

Met behulp van een goedgekeurde afdichtingskit plaatst u de PVC-buis in het vrouwelijke uiteinde. Condensaatafvoer moet naar een adequate afvoer worden geleid.

Bevestig met behulp van ½” PVC-buizen de elleboog aan de secundaire afvoeraansluiting en steek de PVC-buis in het vrouwelijke uiteinde met behulp van een elleboog met ½” slip & ½” G, en een goedgekeurde afdichtingskit.19

Aansluiten van de watertoevoerslang OPMERKING NIET direct solderen of solderen aan warm- ofkoudwateraansluitingen. Als erzweetaansluitingen worden gebruikt, wordt ereen zweetbuisje gebruikt om de verwarming opde warm- of koudwateraansluitingen aan tesluiten voordat de adapter wordt geïnstalleerd.De plastic binnenbekleding in deze poorten zoupermanent worden beschadigd door de warmtedie wordt toegepast op de watertoevoer.* De maximale druk in de koudwaterleiding is0.8 MPa.Als het toevoerwater groter is dan 0.8MPa, installeer dan een reduceerventiel.* Om verontreiniging van het drinkwater doorterugstroming te voorkomen, moet het watervoor het vullen of bijvullen van hetverwarmingssysteem volgens EN1717/EN61770 worden aangesloten.Zie "Installatie-instructies" voor suggestiesvoor een typische installatie. Om de waterverwarmer te vullen WAARSCHUWING Zet de waterverwarmer pas aan als detank absoluut vol water zit. De garantievoor waterverwarmers dekt geenschade of defecten die het gevolg zijnvan het gebruik van een lege ofgedeeltelijk lege tank. De installatie van aansluitingen op dewateraansluitingen wordt aanbevolen voorhet gemak van het loskoppelen van dewaterverwarmer voor service ofvervanging. Controleer het type waterleidingen in uwhuis. Gebruik fittingen die geschikt zijnvoor het type buis in uw huis. Breng teflonband aan op het G-uiteindeom lekkage te voorkomen. Sluit de koud- en warmwatervoorzieningaan met behulp van ¾” G. Installeer een afsluiter in dekoudwaterleiding bij de waterverwarmer. Monteer de isolatie op de koud- enwarmwaterleidingen. Insulating hot waterpipe can increase energy efficiency. Zorg ervoor dat de aftapkraan van dewaterverwarmer volledig gesloten is. Zet de koudwatervoorziening aan Open elke warmwaterkraan langzaam enlaat het water lopen tot er een volle stroomoverheen stroomt. Laat het water een paar minuten vollopen.Maximale en minimalebedrijfstemperaturen van het water (°C)35 / 62Maximale en minimalewaterbedrijfsdruk (MPa)- / 0.8Als er leidingen van koper worden gebruikt, moet de waterverwarmer altijd worden aangesloten op diëlektrische verbindingen (toevoer op locatie) om corrosie te voorkomen die wordt veroorzaakt door elektrische stromen die vaak voorkomen in koperen waterleidingen.20

VOORZICHTIGHEID Om gevaarlijke situaties te voorkomen door het onopzettelijk resetten van de thermale beveiliging, mag dit apparaat geen voeding ontvangen door een extern schakeltoestel, zoals een timer, of aangesloten worden op een circuit dat regelmatig door het elektriciteitsbedrijf in- en uitgeschakeld wordt.

Het maken van elektrische verbindingen WAARSCHUWING Schakel alle stroom uit voordat u aan de elektrische aansluitingen gaat werken.

WAARSCHUWING Lever nooit rechtstreeks stroom aan het verwarmingselement. Bovenste en onderste verwarmingselementen worden op het product geïnstalleerd. (230 V, 2 kW)

16A30mAL1 L2 BR BL OPMERKING

• Alle bedrading moet voldoen aan Europese en nationale eisen en moet worden beveiligd met een 30 mA RCD-veiligheidssysteem (aardlekschakelaar).

• De middelen voor het loskoppelen moeten opgenomen zijn in de vaste bedrading in overeenstemming met de bedradingsregels. Om een goede werking van de onder druk staande titaananode te garanderen, moet de waterverwarmer permanent worden gevoed met elektriciteit (ICCP). Zet de stroom niet aan voordat de waterverwarmer volledig is gevuld. Het apparaat kan alleen worden aangesloten en gebruikt op een eenfasig 230 V AC-net. De elektrische installatie omvat het volgende:

• Het is raadzaam om een aardlekschakelaar (RCD) met een nominale aardlekstroom van niet meer dan 30 mA te monteren.

• De classificatie van de te installeren aardlekschakelaar (RCD) De voedingskabel kan niet worden losgekoppeld van het product. De voedingskabel kan niet worden vervangen. Als het kabel beschadigd is, moet het apparaat worden gesloopt.21

VOORZICHTIGHEID Voordat u de waterverwarmer weer ingebruik neemt, moet u een deskundigpersoon de oorzaak van de hogetemperatuursituatie laten onderzoeken encorrigerende maatregelen laten nemen. Er is een temperatuurbegrenzende regeling(ECO) die zich boven het bovensteverwarmingselement bevindt. Detemperatuurbegrenzende regeling (ECO)schakelt de stroomtoevoer naar deverwarmingselementen uit als dewatertemperatuur te hoog wordt.Als de besturing eenmaal is geopend, moetdeze handmatig worden gereset.Voor het resetten van detemperatuurbegrenzende regeling (ECO): Isolatiedekensets Externe isolatiedeken, beschikbaar voor hetgrote publiek, voor waterverwarmer is nietnodig.De garantie van de fabrikant dekt geenschade of storing die wordt veroorzaakt doorenige vorm van onbevoegdeenergiebesparende apparatuur of andereproducten die worden geïnstalleerd ofgebruikt.Letsel of verlies als gevolg van het gebruikvan dergelijke niet-toegestane inrichtingen valtniet onder de verantwoordelijkheid van defabrikant. VOORZICHTIGHEID Als de plaatselijke voorschriften detoepassing van een externeisolatiedekenset op de waterverwarmervereisen, moet er zorgvuldig op wordengelet dat de goede werking en dewerking van het apparaat niet wordenbeperkt:- Blokkeer de luchtopeningen van dewaterverwarmer NIET.- Dek de informatie- ofwaarschuwingsetiketten die op dewaterverwarmer zijn aangebracht NIET afen probeer ze niet te verplaatsen.- Bedek het bedieningspaneel, de T&Pontlastingsklep, de aftapkraan en deaftakdoos NIET.- Inspecteer de deken regelmatig.

Veiligheidscontroles

Schakel de stroom uit door destroomonderbreker te openen of dezekeringen te verwijderen. Verwijder het voordecor en de afdekkingvan het bovenste element. Druk op de rode ECO RESET knop.22

Installatiechecklist Locatie Voldoende ruimte voor luchtverversing en periodieke service. De vloer is sterk genoeg om de waterverwarmer te ondersteunen. Binnenshuis en beschermd tegen hoge corrosieve elementen. Dicht bij het gebied van de vraag naar verwarmingswater. Meer dan 1 °C. Ruimte vrij van brandbare vloeistoffen en gassen. Afvoerklep Afvoerklep goed geïnstalleerd. T&P ontlastklep T&P ontlastingsklep goed geïnstalleerd. De ontladingslijn houdt een neerwaartse helling aan en loopt naar een adequate afvoer. Ontladingspijp beschermd tegen bevriezing. Condensaatafvoer Afvoerleidingen houden een neerwaartse helling aan en lopen naar een adequate afvoer. Watertoevoer De tank zit helemaal vol met water. Verwijder de lucht uit de waterverwarmer en de leidingen. De wateraansluitingen moeten goed vastzitten en mogen niet lekken, maar mogen NIET te vast worden aangedraaid. Bedrading De spanning van de voedingsspanning komt overeen met de nominale spanning op het gegevensplaatje. De juiste grootte van de draad en de zekering of het verdeelcircuit van de stroomonderbreker. De eenheid is goed geaard. Sluit bij gebruik van coöperatieve leidingen de diëlektrische aansluitingen (toevoer op locatie) aan om corrosie te voorkomen. Flexibele wateraansluitingen aanbevolen.23

Scherm OmschrijvingOm de warmtepompmoduste selecteren.Om de automatische moduste selecteren.Om de turbomodus teselecteren.Om de vakantiemodus teselecteren. Stel de planningsmodusalleen in in de LG ThinQ-applicatie. Om de Anti-legionella moduste selecteren. Om de gewenstewatertemperatuur in testellen.Om de gewenstewatertemperatuur aan tepassen.Om de Wifi koppelingmogelijk te maken.Om het filteralarm teresetten.Om de eenheid teveranderen tussen °F en °C.Om de huidigewatertemperatuur gedurende5 seconden weer te geven. BEDIENING24

De watertemperatuur wordt op peil gehoudenvolgens de ingestelde temperatuur op het displayen kan worden ingesteld van 35 °C tot 60 °C. Bedrijfsmodus

Druk herhaaldelijk op de modusknop om debedrijfsmodus te selecteren. De actieve moduswordt weergegeven op het displayscherm.WARMTE POMPMODUSDoor alleen een warmtepomp te gebruikenvoor de verwarming, minimaliseert dezemodus het stroomverbruik, maar heeft eenlage terugwinning.AUTOMATISCHE MODUSDeze modus is een in de fabriek ingesteldeverzendmodus. Het relatief lage stroomverbruiken het hoge herstelvermogen worden door dezemodus gegeven. In deze modus wordt dewarmtepomp gebruikt voor de verwarming. Als devraag groter is dan de warmtepomp op zichzelfkan bijhouden, kunnen verwarmingselementenvoor extra verwarming zorgen.TURBO-MODUSDeze modus zorgt voor het hoogste herstel. Dezemodus maakt gebruik van een warmtepomp eneen verwarmingselement tegelijk.VACATIEMODUSDeze functie wordt aanbevolen voor een langereperiode wanneer de waterverwarmer niet in werkingis. Om het energieverbruik tot een minimum tebeperken en te voorkomen dat de waterverwarmerbevriest, wordt in deze modus de temperatuur vanhet reservoir op ongeveer 20 °C gehouden. Devakantieduur kan worden ingesteld of gewijzigdtussen 1 en 90 dagen via LG ThinQ app. Aanpassing van de watertemperatuur PLANNINGSMODUSDeze modus kan alleen worden ingesteld inde LG ThinQ-applicatie. Door op eenwillekeurige knop van de waterverwarmer tedrukken, kunt u uit deze modus ontsnappen.ANTI-LEGIONELLA MODUSDe waterverwarmer voert één keer per weekautomatisch de anti-legionella modus uit. Dewatertemperatuur gaat tot 60 °C en blijft 1 uurstaan. Deze temperatuur kan verbranden, duswe raden u aan om een thermostatischemengkranen te gebruiken. (Standaard inactief)Actief / Inactief- Om de anti-legionella modus in te stellen opactief of inactief, houdt u de instelknopongeveer 3 seconden ingedrukt.Actief: (Display Knippert “Anti-legionella”“Antilegionella” x 4)* Eenmaal per week in bedrijfInactief: (Display Knippert “Anti-legionella” x 4) GEVAAR Het risico op VERBRANDEN van warmwater wordt vergroot door de hogerewatertemperatuur.

Reset het luchtfilteralarm Het apparaat geeft een alarm ( ) weer datu eraan herinnert het luchtfilter regelmatig tecontroleren en te reinigen.• Houd de instelknop ongeveer 3 secondeningedrukt om het alarm te resetten. Verander de temperatuur eenheid U kunt de weergavetemperatuur op hetscherm instellen op Fahrenheit of Celsius. Houd de knop ongeveer 3 secondeningedrukt om de temperatuureenheid te wijzigen. Actuele watertemperatuur

• Houd de knop ongeveer 3 secondeningedrukt. Het display toont de actuelewatertemperatuur van de tank gedurende 5seconden. Wifi PAIRING FUNCTIE Als het apparaat via een Wifi-netwerk verbondenmet internet is in huis, kunt u het apparaat opafstand bedienen met de applicatie voorsmartphones. Zie het hoofdstuk “SMARTFUNCTIE” voor meer informatie.• Houd de modusknop ongeveer 3 secondeningedrukt.wordt weergegeven op het displayscherm. Druk op of om dewatertemperatuur te selecteren. Druk op de instellingsknop om af te sluiten.25

LG ThinQ Applicatie Deze functie is alleen beschikbaar opmodellen met het of ThinQ logo.Met behulp van de LG ThinQ-applicatie kunt ucommuniceren met het toestel door middelvan een smartphone. LG ThinQ Applicatie-eigenschappen U kunt met het apparaat communiceren viaeen smartphone dankzij de handigesmartfuncties. Smart Diagnosis

Deze slimme diagnosefunctie [smartdiagnostic feature] kan u helpen het probleemte identificeren als u een probleem ondervindtbij het gebruik van het apparaat. Instellingen Hiermee kunt u verschillende opties op hetapparaat en in de toepassing instellen.OPMERKING• Als u uw draadloze router vervangt, vaninternet service provider verandert, of hetwachtwoord wijzigt, verwijdert u hetgeregistreerde toestel uit de LG ThinQapplicatie en registreer het opnieuw.• De applicatie is onderhevig aan wijzigingenmet het oog op de verbetering van hetapparaat zonder kennisgeving aan degebruikers.• De functies kunnen per model verschillen. Voor het gebruik van LG ThinQ Applicatie OPMERKING• Om de Wifi verbinding te controleren,controleert u of het pictogram op hetbedieningspaneel brandt.• Het apparaat ondersteunt alleen 2,4 GHzWiFi netwerken. Om uw netwerkfrequentie tecontroleren, neemt u contact op met uwinternet service provider of kijk in dehandleiding van uw draadloze router.• LG ThinQ is niet verantwoordelijk voorproblemen met de netwerkverbinding of voorstoringen, defecten of fouten die wordenveroorzaakt door de netwerkverbinding.• Als het apparaat er niet in slaagt verbindingte maken met het Wi-Fi netwerk, kan het zijndat het te ver van de router staat.Koop een Wi-Fi-repeater (bereikvergroter)om de Wi-Fi signaalsterkte te verbeteren.• Het kan zijn dat er geen verbinding gemaaktkan worden met het wifinetwerk of dat deverbinding verstoord wordt door het netwerkin uw huis.• Het kan zijn dat de netwerkverbinding nietnaar behoren werkt door de internetserviceprovider die u gebruikt.• De omringende draadloze omgeving kanervoor zorgen dat de draadlozenetwerkdienst traag werkt.

Schakel Mobiele data of Cellular Data op uw mobiele telefoon uit. Maak met uw smartphone verbinding metde draadloze router. Controleer de afstand tussen het toestelen de draadloze router (Wifi-netwerk).• Als de afstand tussen het toestel en dedraadloze router te groot is, zal desingaalsterkte te zwak worden. Het kanlangere tijd duren om te registeren of deinstallatie mislukt. INTELLIGENTE FUNCTIES26

Het gebruik van LG ThinQ om problemen te diagnosticeren Met behulp van het LG ThinQ programma kan het probleemoplossende data naar een smartphone sturen als u een probleem heeft met uw Wi-Fi apparaat.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis™ -functie in het menu. Volg de instructies in de LG ThinQ- applicatie. Informatiebericht over Open Source-software Om de broncode te verkrijgen onder GPL, LGPL, MPL, en andere open source licenties die de verplichting hebben broncode vrij te geven, die in dit product is opgenomen, en om toegang te krijgen tot alle genoemde licentievoorwaarden, copyrightkennisgevingen en andere relevante documenten, bezoek https://opensource.lge.com. LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail]. Dit aanbod is geldig voor iedereen die deze informatie ontvangt voor een periode van drie jaar na onze laatste verzending van dit product.

• Het toestel kan niet geregistreerd worden door pronblemen met de draadloze signaaloverdracht. Trek de stekker van het toestel uit en wacht en minuut voordat u opnieuw begint.

• Als de firewall van uw draadloze router geactiveerd is, schakel de firewall uit of voeg een uitzondering toe.

• De draadloze netwerknaam (SSID) moet een combinatie bevatten van Engelse letters en cijfers. (Gebruik geen speciale tekens.)

• De gebruikersinterface van de smartphone (UI) kan verschillen afhankelijk van het mobiele besturingssyteem (OS) en de fabrikant.

• Als het beveiligingsprotocol of de router ingesteld is op WEP is het wellicht niet mogelijk om het netwerk in te stellen. Wijzig het naar andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het productie nogmaals. Installatie van de LG ThinQ-applicatie Zoek naar de LG ThinQ-applicatie in de Google Play Store of Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren. Smart Diagnosis

Gebruik deze functie om u te helpen bij het diagnosticeren en oplossen van problemen met uw toestel. OPMERKING

• De service kan niet werken door externe oorzaken, zoals, maar niet beperkt tot, het niet beschikbaar zijn van Wi-Fi, het verbreken van de Wi-Fi verbinding, het beleid voor lokale app stores of het niet beschikbaar zijn van apps, om redenen die niet zijn toe te schrijven aan de nalatigheid van LGE.
