Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

Oorspronkelijke instructies

NL NEDERLANDS

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

VEILIGHEIDSINSTRUCTIES ....3

Veiligheidsvoorzorg ....4

INSTALLATIE ....12

Onderdelen en functies ....12

Installatiegereedschappen ....13

Accessoires....13

Installatie-instructies....14

Selecteer de beste locatie....15

Uitpakken en verwijderen van verzendbouten 16

Thermische expansie ....16

Installeren van de afvoerklep 16

Installeren van T&P ontlastingsklep 16

Installeren van condensaatafvoerleidingen....18

Aansluiten van de watertoevoerslang 19

Het maken van elektrische verbindingen ....20

Veiligheidscontroles ....21

Isolatiedekensets 21

Installatiechecklist 22

BEDIENING 23

Gebruik van de basisbediening....23

INTELLIGENTE FUNCTIONS ....25

LG ThinQ Applicatie 25

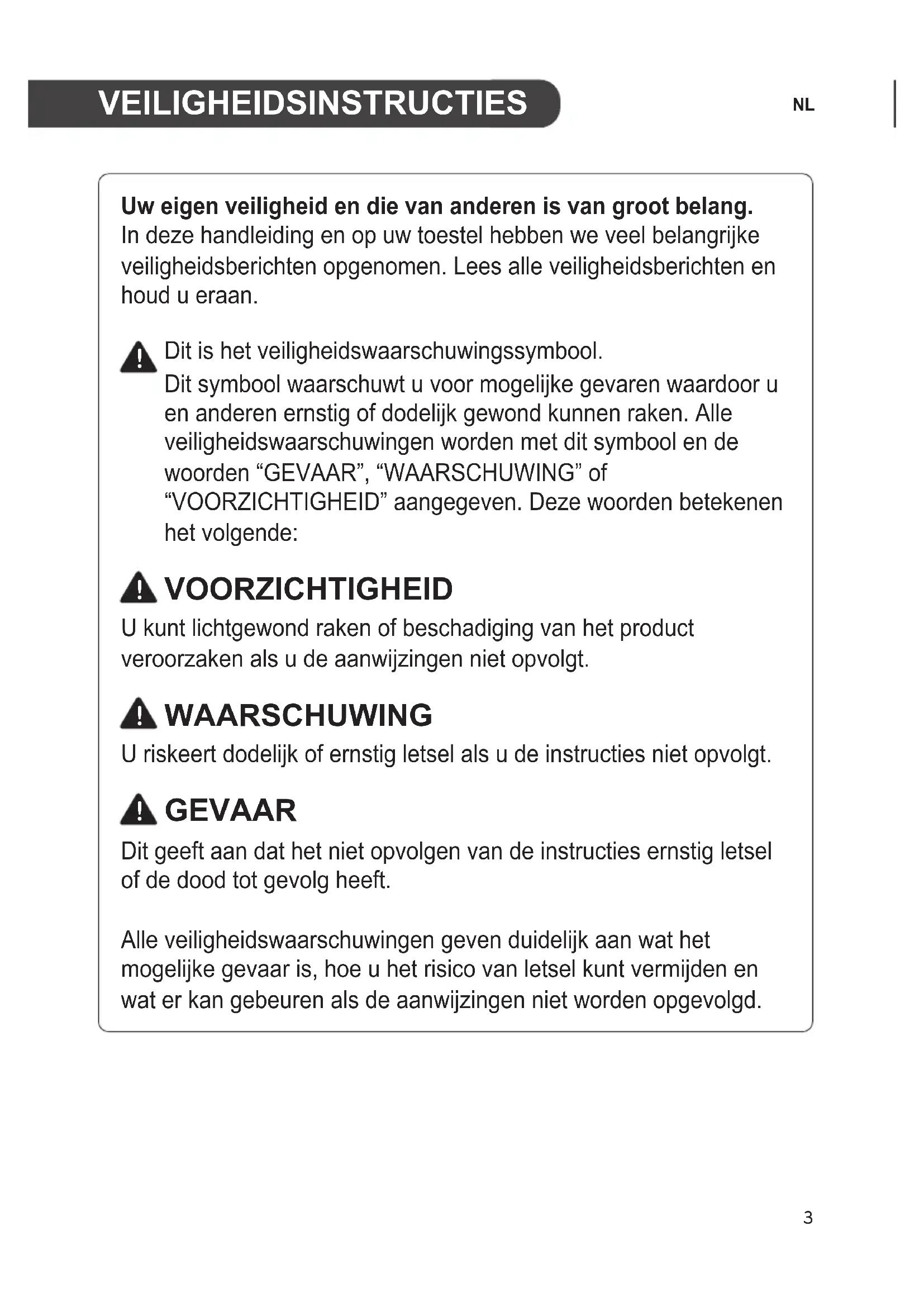

Uw eigen veiligheid en die van anderen is van groot belang.

In deze handleiding en op uw toestel hebben we veel belangrijke veiligheidsberichten opgenomen. Lees alle veiligheidsberichten en houd u eraan.

Dit is het veiligheidswaarschuwingssymbool.

Dit symbool waarschuwt u voor mogelijke gevaren waardoor u en anderen ernstig of dodelijk gewond kunnen raken. Alle veiligheidswaarschuwingen worden met dit symbool en de woorden "GEVAAR", "WAARSCHUWING" of "VOORZICHTIGHEID" aangegeven. Deze woorden betekenen het volgende:

VOORZICHTIGHEID

U kunt lichtgewond raken of beschadiging van het product veroorzaken als u de aanwijzingen niet opvolgt.

WAARSCHUWING

U riskeert dodelijk of ernstig letsel als u de instructies niet opvolgt.

GEVAAR

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg heeft.

Alle veiligheidswaarschuwingen geven duidelijk aan wat het mogelijke gevaar is, hoe u het risico van letsel kunt vermijden en wat er kan gebeuren als de aanwijzingen niet worden opgevolgd.

WAARSCHUWING

De instructies in deze handleiding moeten worden opgevolgd om het risico op ontploffing, brand, dood, elektrische schokken, letsel of verbranding voor personen tot een minimum te beperken.

Zorg ervoor dat u de gebruikershandleiding volledig begrijpt voordat u dit apparaat installeert en bedient. Als u problemen hebt met het begrijpen of volgen van de instructies in deze handleiding, of als u vragen hebt, neem dan contact op met uw plaatselijke elektriciteitsleverancier of een erkend servicecentrum.

Veiligheidsvoorzorg

Instelling watertemperatuur

GEVAAR

Watertemperaturen boven 50 °C zullen onmiddellijk ernstige brandwonden of de dood door verbranding veroorzaken. Zorg ervoor dat u de waarschuwingen in de onderstaande afbeelding leest en in acht neemt.

GEVAAR De temperatuur van het water boven 50 °C kan direct ernstige brandwonden of zelfs brandwonden veroorzaken. Kinderen, gehandicapten en ouderen lopen het grootste risico om zich te verbranden. Zie de gebruikershandleiding voor het instellen van de temperatuur bij de waterverwarmer. Voel/controleer de watertemperatuur voor het baden of douchen. Temperatuurbegrenzingskleppen zijn beschikbaar, zie handleiding.

Raadpleeg de onderstaande tabel om de juiste watertemperatuur voor uw huis te bepalen.

Temperatuur	De tijd die nodig is om een ernstige / gevaarlijke brandwond te veroorzaken
49 °C Meer dan 5 minuten
52 °C 1 1⁄2 tot 2 minuten
54 °C Ongeveer 30 seconden
57 °C Ongeveer 10 seconden
60 °C Minder dan 5 seconden
63 °C Minder dan 3 seconden
65 °C Ongeveer 1 1⁄2 seconde
68 °C Ongeveer 1 seconde

OPMERKING

- Thermostatische mengkleppen worden geadviseerd om de watertemperatuur op de plaats van gebruik te verlagen. Deze kleppen mengen automatisch warm en koud water in aftakkingswaterleidingen. Het wordt aanbevolen om een mengventiel te gebruiken.

GEVAAR

Om contact met "WARM" water te vermijden, kunnen huishoudens met ouderen, kinderen of mensen met een handicap een omgeving met een temperatuur van 48°C of lager nodig hebben.

GEVAAR

Hogere watertemperatuur verhoogt het potentieel voor de VERBRANDEN van warm water.

De watertemperatuur in de verwarming wordt geregeld door de toetsen op het display. De watertemperatuur van deze waterverwarmer is in de fabriek ingesteld op 50 °C om te voldoen aan de veiligheidsvoorschriften. Raadpleeg het hoofdstuk over de bediening in deze handleiding voor informatie over het instellen van de watertemperatuur.

Lokale installatievoorschriften

Dit apparaat moet worden geïnstalleerd in overeenstemming met de instructies in dit document, met de nationale voorschriften en met de voorschriften van de plaatselijke autoriteiten en instanties die verantwoordelijk zijn voor de volksgezondheid.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op:

Kinderen in het huishouden:

Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of zijn geïinstrueerd over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Zorg ervoor dat kinderen niet op het product stappen. Anders kunnen kinderen ernstig gewond raken doordat ze eraf vallen.

Voor gebruik in Europa:

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder, en door personen met verminderde lichamelijke, motorische of mentale vaardigheden of personen met gebrek aan ervaring en kennis als ze onder toezicht staan of instructies over het veilig gebruik van het apparaat hebben gekregen en de betrokken gevaren begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet door kinderen worden gedaan zonder toezicht.

Installatie

- Om het risico op ernstig letsel of de dood te verminderen, dient u alle installatie-instructies op te volgen.

- Zorg ervoor dat uw toestel op de juiste manier wordt geïnstalleerd, in overeenstemming met de lokale codes en de gegeven installatie-instructies.

- Verander geen enkel onderdeel van uw waterverwarmer en gebruik, tenzij expliciet aanbevolen in deze handleiding, alleen de originele accessoires en reserveonderdelen.

- Zet de elektrische stroom naar de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water.

- Als dit apparaat beschadigd is, slecht functioneert, gedeeltelijk gedemonteerd is, of ontbrekende of gebroken stukken heeft, probeer het dan nooit te bedienen.

- Wanneer het product in water is gedrenkt (ondergelopen of ondergedompeld), moet u contact opnemen met een erkend servicecentrum voor reparatie voordat u het opnieuw gebruikt.

- Voor het verplaatsen of installeren van het apparaat zijn twee of meer personen nodig.

- Schakel de stroom uit vóór de installatie door de stroomonderbreker te openen of de zekeringen te verwijderen.

- Warm water heeft het vermogen om te verbranden, zelfs als de thermostaat van de waterverwarmer op een gematigd laag niveau staat. Om het risico op verbranden te verminderen, worden thermostatische mengkranen aanbevolen.

- Houd verpakkingsmateriaal buiten het bereik van kinderen. Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen. Er is een risico op verstikking.

- Nadat het apparaat is uitgepakt, vernietigt u het karton, de plastic zak en andere verpakkingsmaterialen. Ze kunnen door kinderen worden gebruikt om te spelen. Kartons die bedekt zijn met tapijten, bedspreien of plastic lakens kunnen luchtdichte kamers worden.

- Aansluiten op een correct gemeten en bescherm stroomcircuit van afdoende grootte om elektrische overbelasting te voorkomen.

• Dit apparaat moet in de buurt van een elektrische voeding worden geplaatst. Gebruik een voeding van 1.5 mm ^2 of meer in de nominale doorsnede.
• Installeer de waterverwarmer niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.
• Neem voor het uitvoeren van de installatie altijd contact op met de dealer of een erkend servicecentrum. Er bestaat een risico op brand, een elektrische schok, explosie of letsel.
• Installeer de waterverwarmer niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner etc. zijn opgeslagen.
• Aard het product altijd. Er bestaat een risico op brand of een elektrische schok.
• Installeer het paneel en de afdekking van de schakelkast veilig.
• Raak de vlakken van de warmtewisselaar niet met uw blote handen aan. Anders krijg je misschien een snee in je handen.
• Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof.
• Schakel de stroomonderbreker of voeding niet aan wanneer de afdekkingen zijn verwijderd of geopend.
• Maak de verbinding zo vast dat bij het trekken van de kabel de schroef in de klemmen niet kan worden losgedraaid.
• Er is een mogelijkheid van een risico op brand of een explosie. Bij het controleren op loodgieterij-lekken, het schoonmaken of repareren van leidingen, enz. moet insteekgas (stikstof) worden gebruikt. Indien brandbare gassen, zoals zuurstof, worden gebruikt, bestaat de kans op brand en explosies.

Bediening

- Gebruik dit apparaat uitsluitend voor het bedoeld gebruik.

- Als de waterverwarmer is blootgesteld aan brand, overstroming of lichamelijk letsel, schakel dan onmiddellijk alle stroomtoevoer naar de waterverwarmer uit en laat hem NIET meer werken totdat een geschoold persoon hem heeft geïnspecteerd.

• Zet de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water.
• Zet de waterverwarmer niet aan als de afsluiter van de koudwatertoevoer gesloten is.
• Controleer/voel de temperatuur van het water voor het baden of douchen.
• Zelfs bij 50 °C kan heet water verbranden.
• Blokkeer de luchttoevoer en -uitvoer niet.
• Gebruik nooit natte handen om de waterverwarmer aan te raken, te bedienen of te repareren.
• Plaats geen ontvlambare substanties, zoals diesel, benzeen, of verdunner in de buurt van de waterverwarmer. (Installeer de unit niet in mogelijk explosieve atmosferen.)
• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de waterverwarmer komt.
• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.
• Plaats geen voorwerpen op de stroomkabel.
• Wijzig of verleng het netsnoer niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet vervangen worden.
• De voedingskabel kan niet worden vervangen. Als het kabel beschadigd is, moet het apparaat worden gesloopt.
• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de waterverwarmer.
• Zorg ervoor dat gedurende de bediening de kabel er niet uit kan worden getrokken of beschadigd kan raken. Er bestaat een risico op brand of een elektrische schok.
• Raak geen koudemiddelpijpen, waterpijpen of interne onderdelen aan terwijl het apparaat in gebruik is of direct na het gebruik. Er bestaat gevaar voor verbranding of bevriezing en persoonlijk letsel.
• Extra koelmiddelinjectie is niet mogelijk.

Onderhoud

• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn onderhoudsagent of andere bevoegde personen om gevaar te voorkomen.
• Voordat u het apparaat reinigt en probeert te repareren, maakt u het los van de stroomtoevoer.
• Schakel de stroomtoevoer naar het product uit voordat u de waterverwarmer afvoert.
• Zet de elektrische voeding van de waterverwarmer niet aan, tenzij de tank volledig gevuld is met water.

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.
• Het niet zorgvuldig lezen en volgen van alle instructies in deze handleiding kan leiden tot een defect apparaat of schade aan eigendommen of lichamelijk letsel en/of de dood.

VOORZICHTIGHEID

Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op:

Installatie

• Installeer het product op een stabiele en vlakke vloer.
• Installeer de waterverwarmer niet op een plaats waar het lekken van de tank of de aansluitingen schade aan de omgeving of aan de onderste verdiepingen van de constructie veroorzaakt. Wanneer dergelijke gebieden niet kunnen worden vermeden, wordt aanbevolen om een aanvaardbare afvoerbak te installeren, die voldoende wordt afgevoerd, onder de waterverwarmer.
• Installeer het product zodanig dat het geluid of warme wind van de buitenunit geen overlast voor de buren kan veroorzaken. Anders kan dit ruzie met de buren veroorzaken.
• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.
• Inspecteer altijd op gaslekkage na installatie en reparatie van het product. Anders kan dit storing van het product veroorzaken.
• Om gevaarlijke situaties te voorkomen door het onopzettelijk resetten van de thermale beveiliging, mag dit apparaat geen voeding ontvangen door een extern schakeltoestel, zoals een timer, of aangesloten worden op een circuit dat regelmatig door het elektriciteitsbedrijf in- en uitgeschakeld wordt.

Bediening

• Stap niet op de binnen-/ buitenunit en plaats er niets op.
• Gebruik dit apparaat niet als een onderdeel onder water is geweest. Neem onmiddellijk contact op met een erkend servicecentrum om de ondergelopen waterverwarmer te vervangen. Probeer het apparaat niet te repareren. Het moet worden vervangen.
• Als het apparaat voor langere tijd wordt achtergelaten, bijvoorbeeld tijdens de vakantie, schakel dan de stroom- en watertoevoer naar de waterverwarmer en de afvoerwaterverwarmer uit.

Onderdelen en functies

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1 Bovenklep
2 Luchtinlaatopeningen
3 Aansluitdoos
4 Luchtfilter
5 Voorpaneel
6 Displaydecor / Bedieningspaneel
7 ECO
8 Bovenste elementdeksel
9 Voordecor
10 Onderste elementendeksel
11 Verwarmingselement
12 Opening voor aftapkraan
13 Waterinlaat
14 Opening voor T&P ontlastklep
15 Wateruitlaat
16 Condensaatafvoer
17 Achterpaneel
18 Luchtuitlaatopeningen

Installatiegereedschappen

Figuur Naam Figuur Naam
	Schroevedraaier teflonband
	Steeksleutel Niveau
	Multimeter

Accessoires

Meegeleverde Accessoires:

Figuur Naam Figuur Naam
	Afvoerklep T&P	ontlasting

Aanbevolen accessoires:

Figuur Naam Figuur Naam
	Afvoerbak		Thermische expansietank
	Drukreduceerventiel		Thermostatisch mengventiel
	diëlektrische unie

Installatie-instructies

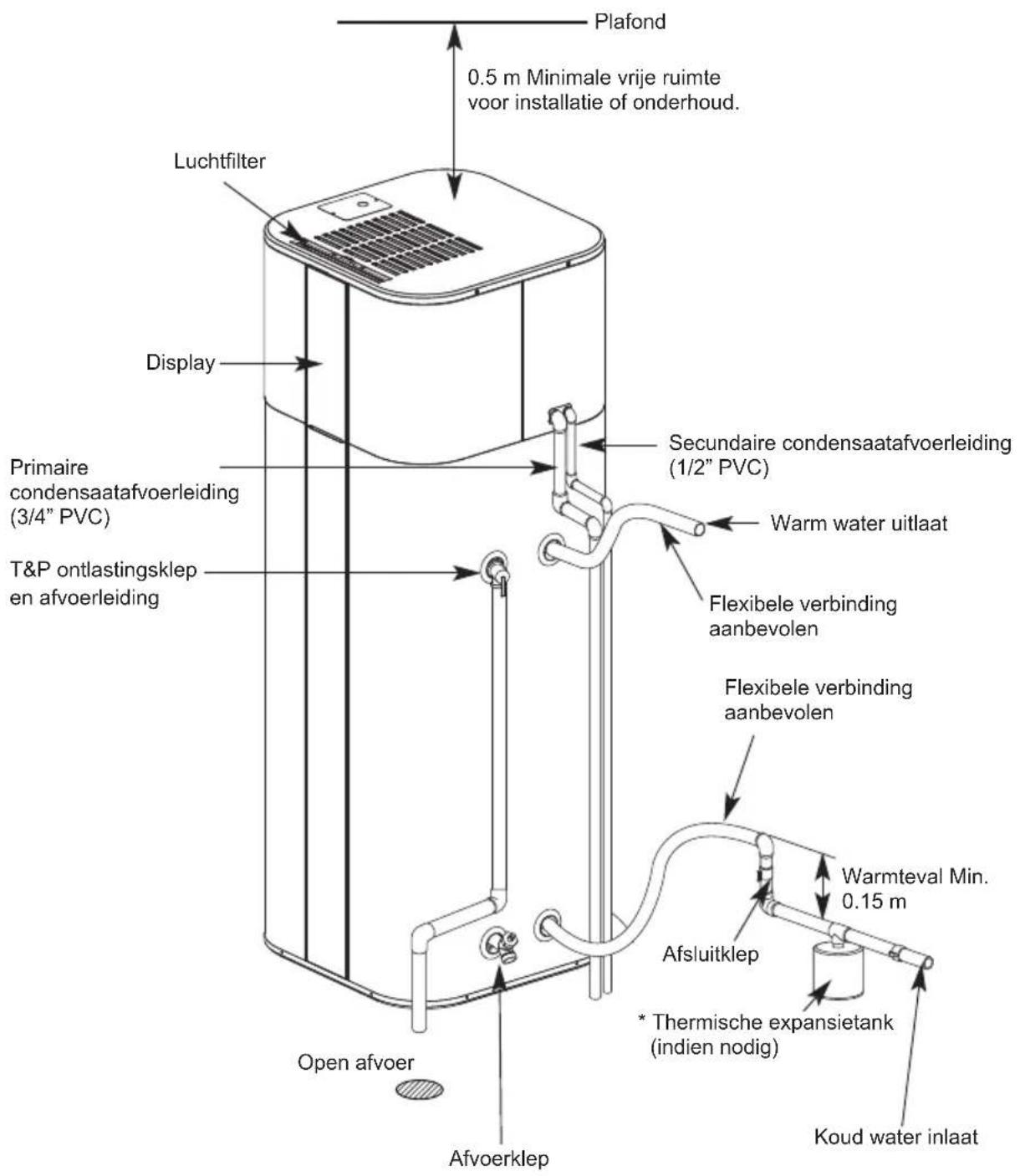

Plafond 0.5 m Minimale vrije ruimte voor installatie of onderhoud. Luchtfilter Display Primaire condensaatafvoerleiding (3/4" PVC) T&P ontlastingsklep en afvoerleiding Secundaire condensaatafvoerleiding (1/2" PVC) Warm water uitlaat Flexible verbinding aanbevolen Flexible verbinding aanbevolen Warmteval Min. 0.15 m Afsluitklep * Thermische expansietank (indien nodig) Koud water inlaat Open afvoer Afvoerklep

* Sluit in een gesloten systeem een thermisch expansievat aan op de koudwaterleiding. Zie hoofdstuk "Thermische expansie" (p.16).

* Als er koperen leidingen worden gebruikt, moeten de diëlektrische koppelingen (toevoer op locatie) worden geïnstalleerd bij de wateraansluitingen.

Selecteer de beste locatie

OPMERKING

• Installatie zonder voldoende ventilatie in een beperkte ruimte kan leiden tot een hoger stroomverbruik.
• In overeenstemming met de plaatselijke voorschriften MOET er een extra afvoerbak worden geïnstalleerd. Afvoerpannensets zijn verkrijgbaar bij de winkel waar de waterverwarmer is gekocht of bij een distributeur van waterverwarmers. De afvoerbak mag de toevoer of afvoer van koud water niet belemmeren.

- Selecteer een ruimte waar voldoende ruimte beschikbaar is voor periodiek onderhoud. Om inspectie en onderhoud mogelijk te maken, kunnen het luchtfilter, de afdekkingen en de frontpanelen worden verwijderd.

- Houd rekening met het gewicht van de waterverwarmer en kies een positie waar de vloer stevig genoeg is om het gewicht van de waterverwarmer als geheel te weerstaan.

- Het is noodzakelijk om de waterverwarmer en de waterleidingen te beschermen tegen bevriezing en zeer corrosieve elementen. Installeer de waterverwarmer niet in de buitenlucht of op onbeschermde plaatsen.

- Installeer de waterverwarmer in de buurt van het gebied met de grootste vraag naar verwarmingswater en de kern van het sanitaire apparaat. Lange ongeïsoleerde warmwaterleidingen kunnen energie verspillen.

- Onvoldoende luchtverversing draagt bij aan een hoger energieverbruik.

- De plaats van opstelling moet meer dan 1 °C zijn. Zorg er met behulp van een waterpas voor dat de waterverwarmer horizontaal staat. Houd het product waterpas tijdens het installeren. Anders kan het trillingen of waterlekken veroorzaken. Dat kan letsel of een ongeluk veroorzaken.

- Een minimale afstand van 1 m tussen elk item en de linker-, rechter- en achterkant wordt aanbevolen voor toekomstig gebruik.

Uitpakken en verwijderen van verzendbouten

OPMERKING

- Accessoires (afvoerklep en T&P ontlastklep) worden op een pallet bevestigd. Bewaar het voor installatie.

Voor een goede werking moet u alle transportmaterialen uit de waterverwarmer uitpakken en op transportschade controleren.

1 Verwijder het karton en het verzendmateriaal.

2 Verwijder de schroeven van de verzendingsbeugels.

Accessoires

3 Trek de verzendingsbeugels uit.

4 Kantel de waterverwarmer een beetje en rol de waterverwarmer voorzichtig weg van de pallet.

Thermische expansie

Bepaal of er een terugslagklep op de inlaatwaterleiding aanwezig is. Neem contact op met uw plaatselijke waterleidingbedrijf. Een "gesloten watersysteem" wordt gecreëerd door een regelklep aan de kant van de koudwatertoevoer.

Omdat het water wordt verwarmd, omdat het verhoogde watervolume geen plaats heeft om naartoe te gaan, veroorzaakt het een verhoging van de druk binnen het watersysteem.

De snelle stijging van de druk zal gemakkelijk in de veiligheidsinstelling van de overdrukklep komen, die "thermische expansie" wordt genoemd.

Hierdoor gaat de onlastingsklep tijdens elke verwarmingscyclus open. Om de thermische expansie te controleren, stellen we voor een expansievat te installeren.

Sluit het thermisch expansievat aan op de koudwaterleiding (zie Installatie-instructies). Neem contact op met de installateur, de loodgieter of de waterleverancier voor meer informatie.

OPMERKING

- De aftapkraan en de T&P ontlastingskraan worden meegeleverd in de pakkingdoos van de waterverwarmer. Ze moeten worden geïnstalleerd in de daarvoor bestemde opening.

Installeren van de afvoerklep

1 Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

2 Installeer de aftapkraan in de opening met de aanduiding "Afvoerkle".

Installeren van T&P ontlastingsklep

Gebruik het T&P ontlastingsklep dat bij de verpakking is inbegrepen.

1 Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

Aansluiting T&P Ontlastklep Ontladingsleiding

WAARSCHUWING

De druk van de overdrukklep mag niet hoger zijn dan 1 MPa, de maximale werkdruk van de waterverwarmer, zoals aangegeven op het gegevensplaatje.

WAARSCHUWING

Bevestig de T&P-leiding NIET aan een ventiel of andere restrictie. Bevestig het sanitair T&P NIET aan het sanitaircondensaat. Er moet direct een voldoende open afvoerleiding naartoe worden geleid.

Monteer de T&P ontlastingsklep volgens de lokale codes en de volgende aanwijzingen.

• De binnendiameter van de afvoerbuis moet minimaal 3/4" zijn.
• De afvoerbuis moet een vergunning hebben voor de distributie van warm water en 100 °C zonder vervorming kunnen verdragen.
• Het is niet nodig om het uiteinde van de afvoerbuis te schroefdraad of te verbergen en deze moet worden afgeschermd tegen bevriezing.
• In de afvoerleiding mag geen enkele vorm van afsluiter, beveiliging of reduceerkoppeling worden geplaatst of geïnstalleerd.

1 Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

2 Bevestig de afvoerleiding aan de uitlaat van de T&P onllastklep. Om volledige ontwatering van zowel de T&P onllastklep als de afvoerleiding mogelijk te maken, moet de afvoerleiding vanaf de klep naar beneden worden gekanteld.

3 Het uiteinde van de afvoerbuis moet naar een voldoende open afvoer worden geleid.

* Het water kan uit de persleiding van de drukontlastingsinrichting druppelen en deze leiding moet open worden gelaten voor de atmosfeer.
* Om kalkafzetting te verwijderen en te controleren of deze niet geblokkeerd is, moet het drukontlastingssysteem periodiek worden bediend.
* In een continue neerwaartse richting en in een vorstvrije omgeving moet een afvoerleiding worden geïnstalleerd die is aangesloten op het overdruksysteem.

Installeren van condensaatafvoerleidingen

OPMERKING

• NIET te strak aandraaien bij het maken van de aansluitingen van de afvoerfitting op de afvoerslang. De condenswaterbak kan gescheurd of beschadigd raken door het overmatig vastdraaien van de armaturen.
• Het condensaat van dit apparaat is niet zuur.

De condensaatafvoerleidingen en de afvoerlijnen moeten voldoen aan de staats- en plaatselijke voorschriften.

Verlaag de grootte van de afvoerleiding niet tot minder dan de opgegeven grootte van de condensaatverbinding.

Voor een goede afwatering moet u ervoor zorgen dat de condensaatafvoerleidingen een neerwaartse helling aanhouden.

Om condensvorming aan de buitenkant van de afvoerleiding te voorkomen, moet de afvoerleiding worden geïsoleerd.

Een typische condenspomp met een capaciteit van niet minder dan 7.5 L per dag moet worden gemonteerd als er geen vloerafvoer beschikbaar is of als de afvoer boven het niveau van de condensaatleiding ligt.

1 Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

2 Bevestig de elleboog met 34 " slip & 34 " G aan de primaire afvoeraansluiting.

3 Met behulp van een goedgekeurde afdichtingskit plaatst u de PVC-buis in het vrouwelijke uiteinde. Condensaatafvoer moet naar een adequate afvoer worden geleid.

4 Bevestig met behulp van 1/2" PVC-buizen de elleboog aan de secundaire afvoeraansluiting en steek de PVC-buis in het vrouwelijke uiteinde met behulp van een elleboog met 1/2" slip & 1/2" G, en een goedgekeurde afdichtingskit.

Aansluiten van de watertoevoerslang

OPMERKING

• NIET direct solderen of solderen aan warm- of koudwateraansluitingen. Als er zweetaansluitingen worden gebruikt, wordt er een zweetbuisje gebruikt om de verwarming op de warm- of koudwateraansluitingen aan te sluiten voordat de adapter wordt geïnstalleerd. De plastic binnenbekleding in deze poorten zou permanent worden beschadigd door de warmte die wordt toegepast op de watertoevoer.
  * De maximale druk in de koudwaterleiding is 0.8 MPa. Als het toevoerwater groter is dan 0.8 MPa, installeer dan een reduceerventiel.
  * Om verontreiniging van het drinkwater door terugstroming te voorkomen, moet het water voor het vullen of bijvullen van het verwarmingssysteem volgens EN1717/EN61770 worden aangesloten.

Maximale en minimale bedrijfstemperaturen van het water (°C)	35 / 62
Maximale en minimale waterbedrijfsdruk (MPa)	- / 0.8

Zie "Installatie-instructies" voor suggesties voor een typische installatie.

1 Controleer het type waterleidingen in uw huis. Gebruik fittingen die geschikt zijn voor het type buis in uw huis.

Als er leidingen van koper worden gebruikt, moet de waterverwarmer altijd worden aangesloten op diëlektrische verbindingen (toevoer op locatie) om corrosie te voorkomen die wordt veroorzaakt door elektrische stromen die vaak voorkomen in koperen waterleidingen.

De installatie van aansluitingen op de wateraansluitingen wordt aanbevolen voor het gemak van het loskoppelen van de waterverwarmer voor service of vervanging.

2 Breng teflonband aan op het G-uiteinde om lekkage te voorkomen.

3 Sluit de koud- en warmwatervoorziening aan met behulp van 34 " G.

4 Installeer een afsluiter in de koudwaterleiding bij de waterverwarmer.
5 Monteer de isolatie op de koud- en warmwaterleidingen. Insulating hot water pipe can increase energy efficiency.

Om de waterverwarmer te vullen

! WAARSCHUWING

Zet de waterverwarmer pas aan als de tank absoluut vol water zit. De garantie voor waterverwarmers dekt geen schade of defecten die het gevolg zijn van het gebruik van een lege of gedeeltelijk lege tank.

1 Zorg ervoor dat de aftapkraan van de waterverwarmer volledig gesloten is.

2 Zet de koudwatervoorziening aan
3 Open elke warmwaterkraan langzaam en laat het water lopen tot er een volle stroom overheen stroomt.
4 Laat het water een paar minuten vollopen.

Het maken van elektrische verbindingen

WAARSCHUWING

Schakel alle stroom uit voordat u aan de elektrische aansluitingen gaat werken.

WAARSCHUWING

De grondverbinding is verplicht.

WAARSCHUWING

Lever nooit rechtstreeks stroom aan het verwarmingselement. Bovenste en onderste verwarmingselementen worden op het product geïnstalleerd. (230 V, 2 kW)

OPMERKING

• Alle bedrading moet voldoen aan Europese en nationale eisen en moet worden beveiligd met een 30 mA RCD-veiligheidssysteem (aardlekschakelaar).
• De middelen voor het loskoppelen moeten opgenomen zijn in de vaste bedrading in overeenstemming met de bedradingsregels.

Om een goede werking van de onder druk staande titaananode te garanderen, moet de waterverwarmer permanent worden gevoed met elektriciteit (ICCP).

Zet de stroom niet aan voordat de waterverwarmer volledig is gevuld.

Het apparaat kan alleen worden aangesloten en gebruikt op een eenfasig 230 V AC-net.

De elektrische installatie omvat het volgende:

• Het is raadzaam om een aardlekschakelaar (RCD) met een nominale aardlekstroom van niet meer dan 30 mA te monteren.
• De classificatie van de te installeren aardlekschakelaar (RCD)

De voedingskabel kan niet worden losgekoppeld van het product. De voedingskabel kan niet worden vervangen. Als het kabel beschadigd is, moet het apparaat worden gesloopt.

VOORZICHTIGHEID

Om gevaarlijke situaties te voorkomen door het onopzettelijk resetten van de thermale beveiliging, mag dit apparaat geen voeding ontvangen door een extern schakeltoestel, zoals een timer, of aangesloten worden op een circuit dat regelmatig door het elektriciteitsbedrijf in- en uitgeschakeld wordt.

opelen moeten bedrading in edradingsregels. L1 L2 16A30mA BR BL

Veiligheidscontroles

VOORZICHTIGHEID

Voordat u de waterverwarmer weer in gebruik neemt, moet u een deskundig persoon de oorzaak van de hoge temperatuursituatie laten onderzoeken en corrigerende maatregelen laten nemen.

Er is een temperatuurbegrenzende regeling (ECO) die zich boven het bovenste verwarmingselement bevindt. De temperatuurbegrenzende regeling (ECO) schakelt de stroomtoevoer naar de verwarmingselementen uit als de watertemperatuur te hoog wordt.

Als de besturing eenmaal is geopend, moet deze handmatig worden gereset.

Voor het resetten van de temperatuurbegrenzende regeling (ECO):

1 Schakel de stroom uit door de stroomonderbreker te openen of de zekeringen te verwijderen.
2 Verwijder het voordecor en de afdekking van het bovenste element.
3 Druk op de rode ECO RESET knop.

Isolatiedekensets

Externe isolatiedeken, beschikbaar voor het grote publiek, voor waterverwarmer is niet nodig.

De garantie van de fabrikant dekt geen schade of storing die wordt veroorzaakt door enige vorm van onbevoegde energiebesparende apparatuur of andere producten die worden geïnstalleerd of gebruikt.

Letsel of verlies als gevolg van het gebruik van dergelijke niet-toegestane inrichtingen valt niet onder de verantwoordelijkheid van de fabrikant.

VOORZICHTIGHEID

Als de plaatselijke voorschriften de toepassing van een externe isolatiedekenset op de waterverwarmer vereisen, moet er zorgvuldig op worden gelet dat de goede werking en de werking van het apparaat niet worden beperkt:

• Blokkeer de luchtopeningen van de waterverwarmer NIET.
• Dek de informatie- of waarschuwingsetiketten die op de waterverwarmer zijn aangebracht NIET af en probeer ze niet te verplaatsen.
• Bedek het bedieningspaneel, de T&P ontlastingsklep, de aftapkraan en de aftakdoos NIET.
• Inspecteer de deken regelmatig.

Installatiechecklist

Locatie

• Voldoende ruimte voor luchtverversing en periodieke service.
• De vloer is sterk genoeg om de waterverwarmer te ondersteunen.
• Binnenshuis en beschermd tegen hoge corrosieve elementen.
• Dicht bij het gebied van de vraag naar verwarmingswater.
  □ Meer dan 1 °C.
  □ Ruimte vrij van brandbare vloeistoffen en gassen.

Afvoerklep

□ Afvoerklep goed geïnstalleerd.

T&P ontlastklep

• T&P ontlastingsklep goed geïnstalleerd.
• De ontladingslijn houdt een neerwaartse helling aan en loopt naar een adequate afvoer.
• Ontladingspijp beschermd tegen bevriezing.

Condensaatafvoer

- Afvoerleidingen houden een neerwaartse helling aan en lopen naar een adequate afvoer.

Watertoevoer

□ De tank zit helemaal vol met water.
□ Verwijder de lucht uit de waterverwarmer en de leidingen.
□ De wateraansluitingen moeten goed vastzitten en mogen niet lekken, maar mogen NIET te vast worden aangedraaid.
☐ Sluit bij gebruik van coöperatieve leidingen de diëlektrische aansluitingen (toevoer op locatie) aan om corrosie te voorkomen.
- Flexibele wateraansluitingen aanbevolen.

Bedrading

• De spanning van de voedingsspanning komt overeen met de nominale spanning op het gegevensplaatje.
• De juiste grootte van de draad en de zekering of het verdeelcircuit van de stroomonderbreker.
  □ De eenheid is goed geaard.

Gebruik van de basisbediening

DISPLAYSCHERM

188 °F °C Wi S

Heat Pump

Auto

Turbo

Schedule

Vacation

Anti Legionella

2

Wi-Fi (3s)

°F/°C (3s)

Reset Filter (3s)

Water Temp (3s)

1

Knop	Scherm	Omschrijving
	Heat Pump	Om de warmtepompmodus te selecteren.
	AutoTurbo	Om de automatische modus te selecteren.
		Om de turbomodus te selecteren.
	Vacation	Om de vakantiemodus te selecteren.
-	Schedule	Stel de planningsmodus alleen in de LG ThinQ-applicatie.
-	Anti Legionella	Om de Anti-legionella modus te selecteren.
		Om de gewenste watertemperatuur in te stellen.
		Om de gewenste watertemperatuur aan te passen.
Wi-Fi (3s)		Om de Wifi koppeling mogelijk te maken.
Reset Filter (3s)		Om het filteralarm te resetten.
°F/°C (3s)	°C	Om de eenheid te veranderen tussen °F en °C.
Water Temp (3s)		Om de huidige watertemperatuur gedurende 5 seconden weer te geven.

Aanpassing van de watertemperatuur

GEVAAR

Het risico op VERBRANDEN van warm water wordt vergroot door de hogere watertemperatuur.

De watertemperatuur wordt op peil gehouden volgens de ingestelde temperatuur op het display en kan worden ingesteld van 35 °C tot 60 °C.

1

Druk

om

de

watertemperatuur te selecteren.

2 Druk op de instellingsknop om af te sluiten.

Bedrijfsmodus

- Druk herhaaldelijk op de modusknop om de bedrijfsmodus te selecteren. De actieve modus wordt weergegeven op het displayscherm.

WARMTE POMPMODUS

Door alleen een warmtepomp te gebruiken voor de verwarming, minimaliseert deze modus het stroomverbruik, maar heeft een lage terugwinning.

AUTOMATISCHE MODUS

Deze modus is een in de fabriek ingestelde verzendmodus. Het relatief lage stroomverbruik en het hoge herstelvermogen worden door deze modus gegeven. In deze modus wordt de warmtepomp gebruikt voor de verwarming. Als de vraag groter is dan de warmtepomp op zichzelf kan bijhouden, kunnen verwarmingselementen voor extra verwarming zorgen.

TURBO-MODUS

Deze modus zorgt voor het hoogste herstel. Deze modus maakt gebruik van een warmtepomp en een verwarmingselement tegelijk.

VACATIEMODUS

Deze functie wordt aanbevolen voor een langere periode wanneer de waterverwarmer niet in werking is. Om het energieverbruik tot een minimum te beperken en te voorkomen dat de waterverwarmer bevriest, wordt in deze modus de temperatuur van het reservoir op ongeveer 20 °C gehouden. De vakantieduur kan worden ingesteld of gewijzigd tussen 1 en 90 dagen via LG ThinQ app.

PLANNINGSMODUS

Deze modus kan alleen worden ingesteld in de LG ThinQ-applicatie. Door op een willekeurige knop van de waterverwarmer te drukken, kunt u uit deze modus ontsnappen.

ANTI-LEGIONELLA MODUS

De waterverwarmer voert één keer per week automatisch de anti-legionella modus uit. De watertemperatuur gaat tot 60 °C en blijft 1 uur staan. Deze temperatuur kan verbranden, dus we raden u aan om een thermostatische mengkranen te gebruiken. (Standaard inactief)

Actief / Inactief

- Om de anti-legionella modus in te stellen op actief of inactief, houdt u de instelknop ongeveer 3 seconden ingedrukt.

Actief: (Display Knippert "Anti-legionella"

"Antilegionella" x 4)

* Eenmaal per week in bedrijf

Inactief: (Display Knippert "Anti-legionella" x 4)

Reset het luchtfilteralarm

Het apparaat geeft een alarm ( weer dat u eraan herinnert het luchtfilter regelmatig te controleren en te reinigen.

- Houd de instelknop ongeveer 3 seconden ingedrukt om het alarm te resetten.

Verander de temperatuur eenheid

U kunt de weergavetemperatuur op het scherm instellen op Fahrenheit of Celsius.

- Houd de knop ongeveer 3 seconden ingedrukt om de temperatuureenheid te wijzigen.

Actuele watertemperatuur

- Houd de knop ongeveer 3 seconden ingedrukt. Het display toont de actuele watertemperatuur van de tank gedurende 5 seconden.

Wifi PAIRING FUNCTIE

Als het apparaat via een Wifi-netwerk verbonden met internet is in huis, kunt u het apparaat op afstand bedienen met de applicatie voor smartphones. Zie het hoofdstuk "SMART FUNCTIE" voor meer informatie.

- Houd de modusknop ongeveer 3 seconden ingedrukt.

wordt weergegeven op het displayscherm.

LG ThinQ Applicatie

Deze functie is alleen beschikbaar op modellen met het ThinQ logo.

Met behulp van de LG ThinQ-applicatie kunt u communiceren met het toestel door middel van een smartphone.

LG ThinQ Applicatie-eigenschappen

U kunt met het apparaat communiceren via een smartphone dankzij de handige smartfuncties.

Smart Diagnosis™

Deze slimme diagnosefunctie [smart diagnostic feature] kan u helpen het probleem te identificeren als u een probleem ondervindt bij het gebruik van het apparaat.

Instellingen

Hiermee kunt u verschillende opties op het apparaat en in de toepassing instellen.

OPMERKING

• Als u uw draadloze router vervangt, van internet service provider verandert, of het wachtwoord wijzigt, verwijdert u het geregistreerde toestel uit de LG ThinQ applicatie en registreer het opnieuw.
• De applicatie is onderhevig aan wijzigingen met het oog op de verbetering van het apparaat zonder kennisgeving aan de gebruikers.
• De functies kunnen per model verschillen.

Voor het gebruik van LG ThinQ Applicatie

1 Controleer de afstand tussen het toestel en de draadloze router (Wifi-netwerk).
- Als de afstand tussen het toestel en de draadloze router te groot is, zal de singaalsterkte te zwak worden. Het kan langere tijd duren om te registeren of de installatie mislukt.

2 Schakel Mobiele data of Cellular Data op uw mobiele telefoon uit.

3 Maak met uw smartphone verbinding met de draadloze router.

• Om de Wifi verbinding te controleren, controleert u of het pictogram op het bedieningspaneel brandt.
• Het apparaat ondersteunt alleen 2,4 GHz WiFi netwerken. Om uw netwerkfrequentie te controleren, neemt u contact op met uw internet service provider of kijk in de handleiding van uw draadloze router.
• LG ThinQ is niet verantwoordelijk voor problemen met de netwerkverbinding of voor storingen, defecten of fouten die worden veroorzaakt door de netwerkverbinding.
• Als het apparaat er niet in slaagt verbinding te maken met het Wi-Fi netwerk, kan het zijn dat het te ver van de router staat. Koop een Wi-Fi-repeater (bereikvergroter) om de Wi-Fi signaalsterkte te verbeteren.
• Het kan zijn dat er geen verbinding gemaakt kan worden met het wifinetwerk of dat de verbinding verstoord wordt door het netwerk in uw huis.
• Het kan zijn dat de netwerkverbinding niet naar behoren werkt door de internet serviceprovider die u gebruikt.

• De omringende draadloze omgeving kan ervoor zorgen dat de draadloze netwerkdienst traag werkt.

• Het toestel kan niet geregistreerd worden door pronblemen met de draadloze signaaloverdracht. Trek de stekker van het toestel uit en wacht en minuut voordat u opnieuw begint.

• Als de firewall van uw draadloze router geactiveerd is, schakel de firewall uit of voeg een uitzondering toe.
• De draadloze netwerknaam (SSID) moet een combinatie bevatten van Engelse letters en cijfers. (Gebruik geen speciale tekens.)
• De gebruikersinterface van de smartphone (UI) kan verschillen afhankelijk van het mobiele besturingssyteem (OS) en de fabrikant.
• Als het beveiligingsprotocol of de router ingesteld is op WEP is het wellicht niet mogelijk om het netwerk in te stellen. Wijzig het naar andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het productie nogmaals.

Installatie van de LG ThinQ-applicatie

Zoek naar de LG ThinQ-applicatie in de Google Play Store of Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren.

Smart Diagnosis™

Gebruik deze functie om u te helpen bij het diagnosticeren en oplossen van problemen met uw toestel.

OPMERKING

• De service kan niet werken door externe oorzaken, zoals, maar niet beperkt tot, het niet beschikbaar zijn van Wi-Fi, het verbreken van de Wi-Fi verbinding, het beleid voor lokale app stores of het niet beschikbaar zijn van apps, om redenen die niet zijn toe te schrijven aan de nalatigheid van LGE.
• Zonder voorafgaande kennisgeving kan de functie onderhevig zijn aan veranderingen en kan deze een andere vorm hebben, afhankelijk van waar u zich bevindt.

Het gebruik van LG ThinQ om problemen te diagnosticeren

Met behulp van het LG ThinQ programma kan het probleemoplossende data naar een smartphone sturen als u een probleem heeft met uw Wi-Fi apparaat.

- Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis™ -functie in het menu. Volg de instructies in de LG ThinQ-applicatie.

Informatiebericht over Open Source-software

Om de broncode te verkrijgen onder GPL, LGPL, MPL, en andere open source licenties die de verplichting hebben broncode vrij te geven, die in dit product is opgenomen, en om toegang te krijgen tot alle genoemde licentievoorwaarden, copyrightkennisgevingen en andere relevante documenten, bezoek https://opensource.lge.com.

LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail].

Dit aanbod is geldig voor iedereen die deze informatie ontvangt voor een periode van drie jaar na onze laatste verzending van dit product.

Conformiteitsverklaring

NL

Hierbij verklaart LG Electronics dat de radioapparatuur van het type Boiler in overeenstemming is met de Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.lg.com/global/support/cedoc/cedoc#

Samsvarserklæring

NO

Herved erkærer LG Electronics at radioutstyr av typen Vann Varmeapparat er i samsvar med direktiv 2014/53/EU. Den fullstendige teksten til EU-samsvarserklærineng er tilgjengelig på følgende Internettadresse: http://www.lg.com/global/support/cedoc/cedoc#
