TARTALOMJEGYZÉK

A jelen kézikönyvben szereplő képanyag, illetve tartalom eltérhet az Ön által vásárolt modelltöl.

A kézikönyvet a gyártó bármikor átdolgozhatja.

BIZTONSÁGI ELŐÍRÁSOK....3

Balesetmegelőzési intézkedések ....4

TELEPÍTÉS ......12

Részek és funkciók 12

A felszereléshez szükséges eszközök 13

Tartozékok....13

Telepítési útmutató ....14

A legjobb hely kiválasztása ....15

Kicsomagolás és a szállítócsavarok eltávolítása 16

Hótágulás 16

A leeresztő szelep telepítése ....16

A T&P nyomáscsökkentő szelep telepítése ....16

Kondenzvíz-leeresztő csövek telepítése....18

A vízellátás csatlakoztatása 19

Elektromos csatlakozások elvégzése ....20

Biztonsági vezérlők 21

Szigetelőtakaró-készletek 21

Üzembehelyezési ellenőrző lista....22

KEZELÉS 23

Alapvető vezérlés....23

INTELLIGENS FUNKCIÓK ......25

LG ThinQ Applikáció ....25

Számunkra nagyon fontos az Ön és mások biztonsága.

A kézikönyvben és a készüléken számos fontos biztonsági figyelmeztetést helyeztünk el. Mindig olvasson el és tartson be minden biztonsági előírást.

Ez a jel biztonsági figyelmeztetést jelöl.

Ez a jel olyan veszélyre figyelmeztet, amely halált vagy személyi sérülést okozhat. Minden biztonsággal kapcsolatos megjegyzést a biztonsági figyelmeztetés jele és a „VESZÉLY”, „FIGYELMEZTETÉS” vagy „VIGYÁZAT” jelölés kísér. Ezeknek a szavaknak a jelentése:

VIGYÁZAT

Az előírások be nem tartása enyhe személyi sérülést eredményezhet, vagy a készülék megsérülhet.

FIGYELMEZTETÉS

Az utasítások be nem tartása súlyos sérülést vagy halált okozhat.

VESZÉLY

Ez jelzi, hogy az utasítások követésének elmulasztása súlyos sérülést vagy halált okozhat.

Minden biztonsági megjegyzés közli a lehetséges veszélyt, a sérülés megelőzésének módját, valamint az előírás be nem tartásának következményeit.

FIGYELMEZTETÉS

A robbanás, tűz, halál, áramütés, személyi sérülések vagy forrázás kockázatának elkerülése érdekében be kell tartani a kézikönyv utasításait.

A készülék üzembe helyezése és üzemeltetése előtt feltétlenül teljesen olvassa el a felhasználói kézikönyvet. Ha bármilyen probléma merül fel a kézikönyv utasításainak megértésével vagy betartásával, vagy bármilyen kérdése van, vegye fel a kapcsolatot egy hivatalos szervizközponttal vagy a helyi áramszolgáltatóval.

Balesetmegelőzési intézkedések

Vízhőmérséklet beállítása

VESZÉLY

Az 50 °C feletti vízhőmérséklet súlyos égési sérüléseket vagy a forrázás okozta halált okozhat. Feltétlenül olvassa el és kövesse az alábbi képen látható figyelmeztetéseket.

! VESZÉLY

FORRÓ ÉGÉSI

Az 50 °C feletti vízhőmérséklet súlyos égési sérüléseket vagy a forrázás okozta halált okozhat.

A gyermekek, a fogyatékkal élők és az idősek vannak a legnagyobb veszélynek kitéve a forrázás szempontjából.

Mielött beállítaná a vízmelegítő hőmérsékletét, olvassa el a használati útmutatót.

Fürdés vagy zuhanyozás előtt ellenőrizze kézzel a vizet.

Hőmérsékletkorlátozó szelepek is elérhetők, lásd a kézikönyvet.

Az otthona vízhőmérsékletének meghatározásához használja az alábbi táblázatot.

Hőmérséklet Súlyos égési sérüléshez szükséges idő

49 °C Több mint 5 perc

52 °C 1-2 perc

54 °C kb. 30 másodperc

57 °C kb. 10 másodperc

60 °C kevesebb mint 5 másodperc

63 °C kevesebb mint 3 másodperc

65 °C kb. másfél másodperc

68 °C kb. 1 másodperc

MEGJEGYZÉS

- A használt víz hőmérsékletének csökkentése érdekében termosztatikus keverőszelepek használata ajánlott. Ezek a szelepek automatikusan összekeverik a hideg és meleg vizet az elágazó vízvezetékekben. Javasoljuk, hogy használjon keverőszelepet.

VESZÉLY

Azon háztartásokban, amelyekben idősek, gyermekek vagy fogyatékossággal élő emberek vannak, 48 °C-os vagy alacsonyabb hőmérsékletbeállításra lehet szükség ahhoz, hogy megakadályozzák a „FORRÓ” vízzel való érintkezést.

VESZÉLY

A magasabb vízhőmérséklet növeli a FORRÁZÁS lehetőségét.

A vízmelegítőben található víz hőmérséklete a kijelzőn lévő gombokkal szabályozható. Ennek a vízmelegítőnek a hőmérsékletét gyárilag 50 °C-ra állítottuk be, hogy megfeleljünk a biztonsági szabályozásoknak. A víz hőmérsékletének beállításáról jelen kézikönyv üzemeltetési szakaszában talál információkat.

Helyi telepítési előírások

Ezt a készüléket a kézikönyv utasításainak, a hazai előírásoknak, illetve a helyi hatóságok és közegészségügyi szervek által kiadott előírásoknak megfelelően kell felszerelni.

FONTOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS

A termék használata során a tűz, a halálos sérülés, az áramütés, a forrázás vagy a személyi sérülés kockázatának csökkentése érdekében mindig tartsa be az alábbi alapvető biztonsági óvintézkedéseket, beleértve az alábbiakat:

Gyermekek a háztartásban:

A készüléket nem használhatják olyan személyek (a gyermekeket is beleértve), akik csökkent fizikai, érzékelési vagy mentális képességekkel rendelkeznek, illetve nem rendelkeznek megfelelő tapasztalattal és ismeretekkel, kivéve, ha a használat felügyelet alatt történik vagy a biztonságukért felelős személytől útmutatást kaptak a termék biztonságos használatára vonatkozóan. Ügyeljen arra, hogy gyerekek ne léphessenek a készülékre. Egyébként a készülék leeshet és súlyos sérülést okozhat.

Európai felhasználás:

A készüléket 8 év fölötti gyermekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak akkor használhatják, ha felügyelik öket, vagy ha tájékoztatásban részesülnek a készülék biztonságos használatára vonatkozóan, és ha tisztában vannak az esetleges veszélyekkel. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és felhasználói karbantartását gyermekek csak felügyelet mellett végezhetik.

Telepítés

• A súlyos sérülések vagy halál kockázatának csökkentése érdekében kövesse az összes telepítési utasítást.
• Győződjön meg arról, hogy készülékét megfelelően, a helyi előírásokkal és a mellékelt telepítési utasításokkal összhangban telepítette.
• Ne cserélje ki a vízmelegítő egyetlen alkatrészét sem, és csak eredeti tartozékokat és pótalkatrészeket használjon, kivéve, ha ezt a kézikönyv kifejezetten másképp javasolja.
• Csak akkor kapcsolja be a vízmelegítő elektromos ellátását, ha a tartály teljesen tele van vízzel.
• Soha ne próbálja meg a készüléket működtetni, ha az sérült, hibásan működik, részben szétszerelt, vagy valamely alkatrésze hiányzik vagy eltört.
• Ha a termék vízbe került (elárasztás vagy elmerítés), mielőtt újra használná lépjen kapcsolatba egy márkaszervizzel javítás céljából.
• A készülék mozgatásához vagy felszereléséhez legalább két emberre van szükség.
• Telepítés előtt kapcsolja ki az áramellátást az áramkör-megszakító kinyitásával vagy a biztosítékok eltávolításával.
• Még ha a vízmelegítő termosztátja alacsony hőmérsékletre is van állítva, fennáll a forrázás veszélye. A forrázás kockázatának csökkentése érdekében javasoljuk, hogy használjon termosztatikus keverőszelepeket.
• A csomagolóanyagokat tartsa gyermekektől távol. A csomagolóanyagok veszélyt jelenthetnek gyermekek számára. Fulladásveszély áll fenn.
• A doboz kicsomagolása után tépje szét a kartont, a műanyag zacskót és a többi csomagolóanyagot. A gyermekek esetleg játékra használhatják őket. A szőnyegekkel, ágytakarókkal vagy műanyag lapokkal borított dobozok légmentesen zárható kamrává válhatnak.

• Az elektromos túlterhelés elkerülése érdekében egy megfelelő besorolású, védett és megfelelő méretű áramkörhöz csatlakoztassa.

• A készüléket áramforrás közelében kell elhelyezni. Használjon legalább 1.5 mm ^2 névleges keresztmetszetű tápegységet.

• Ne helyezze a készüléket instabil felületre vagy olyan helyre, ahonnan leeshet.
• A felszereléshez mindig forduljon a márkakereskedőhöz vagy egy hivatalos szervizközponthoz. Tűz, áramütés, robbanás vagy sérülés veszélye áll fenn.
• Ne telepítse a vízmelegítőt gyúlékony folyadékok és gázok, például benzin, propán, festékhígító stb. tárolóhelye közelébe.
• Mindig földelje le a terméket. Tüz vagy áramütés veszélye áll fenn.
• Gondoskodjon a panel és a vezérlődoboz biztonságos beszereléséről.
• Csupasz kézzel ne érintse meg a hőcserélő bordáit. Ellenkező esetben a kezén vágási sérülések keletkezhetnek.
• Kizárólag az előírt hűtőközeggel töltse fel a rendszert. Ne használjon levegőt vagy egyéb gázt erre a célra.
• Ne kapcsolja be a megszakítót vagy az áramot amikor fedél fel vagy nyitva vagy el van távolítva.
• Megfelelően biztosítsa a csatlakozást, hogy a kábelek meghúzásakor a terminál csavarja ne lazuljon meg.
• Tüz és robbanás kockázata áll fenn. A vízszivárgás ellenőrzése és a csövek tisztítása vagy javítása során inert gázt (nitrogén) kell használni. Ha éghető gázokat használ, ideértve az oxigént, akkor a terméknél fennáll a tüz és a robbanás veszélye.

Kezelés

• A készüléket csak rendeltetésének megfelelően használja.
• Ha a vízmelegítőt tűz, elárasztó víz vagy fizikai sérülés érte, azonnal húzza ki a vízmelegítő áramellátását, és NE üzemeltesse újra, amíg képzett személy nem ellenőrzi azt.

• Csak akkor kapcsolja be a vízmelegítőt, ha a tartály teljesen tele van vízzel.

• Ne kapcsolja be a vízmelegítőt, ha a hidegvíz-ellátó zárószelepe zárva van.

• Fürdés vagy zuhanyozás előtt ellenőrizze kézzel a vizet.
• A forrázás esélye még 50 °C-nál is fennáll.
• Ügyeljen rá, hogy a készülékben a levegő be- és kilépőnyílásai ne legyenek elzáródva.
• Soha ne érintse meg, ne működtesse vagy javítsa a vízmelegítőt nedves kézzel.
• Ne tároljon gyúlékony anyagokat, például benzint, benzolt vagy hígítót a vízmelegítő közelében. (Ne telepítse az egységet potenciálisan robbanásveszélyes környezetbe.)
• Ha a vízmelegítő zajosan működik, illetve valamilyen szagot vagy füstöt áraszt, áramtalanítsa a készüléket.
• Gondoskodjon róla, hogy a hálózati kábel szennyeződés- és repedésmentes, illetve feszes legyen.
• Ne helyezzen semmilyen tárgyat a hálózati kábelre.
• Ne alakítsa át és ne hosszabbítsa meg a hálózati kábelt. A hálózati kábeleken keletkezett karcolások és szigetelőanyag-leválások tűzveszélyesek és áramütést okozhatnak. A hálózati kábelt ilyen sérülések esetén ki kell cserélni.
• A tápkábel nem cserélhető. Ha a tápkábel megsérült, a készüléket le kell selejtezni.
• Ne hagyja, hogy a vízmelegítőből származó hideg levegő huzamosabb ideig emberekre, állatokra vagy növényekre áramoljon.
• Ügyeljen arra, hogy működés közben a hálózati kábel ne legyen kihúzható, és ne sérülhessen meg. Tűz vagy áramütés veszélye áll fenn.
• Ne érintse meg a hűtőközegcsövet, vízvezetéket vagy a belső alkatrészeket, sem a készülék működése közben, sem közvetlenül működés után. Égési sérülések, fagyásos sérülés vagy személyi sérülés veszélye áll fenn.
• Hütőközeg utólagos befecskendezése nem lehetséges.

Karbantartás

• A kockázatok elkerülése érdekében a sérült tápkábelt cseréltesse ki a gyártóval, a gyártó szervizmunkatársával vagy hasonlóan képzett személyekkel.
• Tisztítás és felhasználói karbantartás előtt válassza le a készüléket az áramforrásról.
• A víz leeresztése előtt kapcsolja ki a készülék áramellátását.
• Csak akkor kapcsolja be a vízmelegítő áramellátását, ha a tartály teljesen tele van vízzel.

Műszaki biztonsági előírások

• A készülék telepítését és javítását bízza szakemberre, ellenkező esetben az Ön és mások testi épsége veszélybe kerülhet.
• A használati utasításban található információk olyan képesített szakemberek számára készültek, akik ismerik a biztonsági eljárásokat, valamint megfelelő szerszámokkal és vizsgálóberendezésekkel rendelkeznek.
• A kézikönyv összes előírásának az el nem olvasása vagy figyelmen kívül hagyása személyi sérülést és/vagy halált, illetve anyagi kárt okozhat, valamint a készülék meghibásodásához vezethet.

VIGYÁZAT

A termék használatából eredő kisebb személyi sérülés, működési hiba, valamint a gépben vagy egyéb vagyontárgyakban történő károkozás kockázatának csökkentése érdekében az alábbi alapvető óvintézkedéseket kell betartani:

Telepítés

• A készüléket kemény és egyenletes padlófelületen helyezze el.
• Ne szerelje fel a vízmelegítőt olyan helyre, ahol a tartály vagy a csatlakozások szivárgása károsíthatja a környező területet vagy a szerkezet alsóbb szintjeit. Ahol ez nem kerülhető el, ajánlott megfelelő vízfogó tálcát elhelyezni a vízmelegítő alatt.
• A készüléket ne szerelje fel olyan helyen, ahol a berendezés zaja vagy belőle kiáramló forró levegő zavarhatja a szomszédáságot, vagy kárt okozhat. Ellenkező esetben vitába keveredhet a szomszédokkal.
• Szerelje be megfelelően a vízleeresztő tömlőt, hogy a kondenzvíz könnyen kiáramolhasson.
• A készülék felszerelése vagy javítása után mindig ellenőrizze a gázszivárgást. Egyébként a készülék meghibásodhat.
• A hőkapcsoló véletlenszerű visszaállítása miatti veszély elkerülése érdekében ezt a készüléket nem szabad külső kapcsolóberendezéssel, például időzítővel ellátni, vagy olyan áramkörhöz csatlakoztatni, amelyet a közműszolgáltató rendszeresen be- és kikapcsol.

Kezelés

• Ne lépjen rá a egységre, és ne tegyen rá semmit.
• Ne használja ezt a készüléket, ha annak bármely része víz alatt van. Az elárasztott vízmelegítő cseréjével kapcsolatban azonnal forduljon egy hivatalos szervizközponthoz. Ne próbálja meg saját maga megjavítani a berendezést. A berendezést ki kell cserélni.
• Kapcsolja ki a vízmelegítő áram- és vízellátását és eressze le a vízmelegítőt, ha a készüléket hosszabb ideig nem használja, például nyaralás idején.

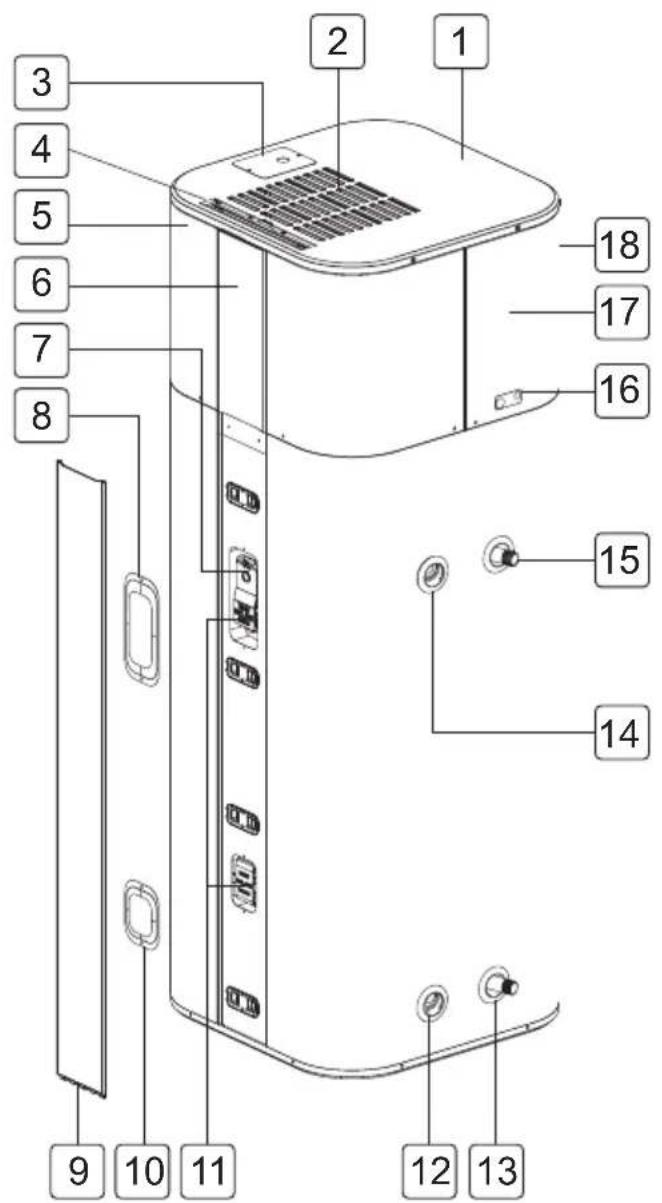

Részek és funkciók

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1 Fedölap
2 Légbeszívó nyílások
3 Csatlakozódoboz
4 Légszűrő
5 Elölap
6 Kijelződekor/Vezérlőpanel
7 ECO (gazdaságos)
8 Felső elem fedele
9 Elölap dekor
10 Alsó elem fedele
11 Fütöelem
12 Leeresztő szelep nyílása
13 Vízbefolyó
14 T&P nyomáscsökkentő szelep nyilása
15 Víz kivezető nyílás
16 Kondenzvíz leeresztő
17 Hátsó panel
18 Szellőzőnyílások

A felszereléshez szükséges eszközök

Ábra Neve Ábra	Neve
	Csavarhúzó		Teflon szigetelőszalag
	Csavarkulcs Szint
	Multiméter

Tartozékok

Mellékelt tartozékok:

Ábra Neve Ábra	Neve
	Leeresztő szelep		T&P nyomáscsökkentő szelep

Javasolt tartozékok:

Ábra Neve Ábra	Neve
	Vízfogó tálca		Hőtágulási kiegészítő tartály
	Nyomáscsökkentő szelep		Termosztatikus keverőszelep
	dielektromos csatlakozó

Telepítési útmutató

Mennyezet 0.5 m Minimális távolság telepítéshez vagy szervizeléshez. Légszűrő Kijelző Másodlagos kondenzvíz ürítővezeték (1/2" PVC) Forróvíz kivezetés Elsődleges kondenzvíz ürítővezeték (3/4" PVC) T&P nyomáscsökkentő szelep és nyomóvezeték Rugalmas csatlakozás javasolt Rugalmas csatlakozás javasolt Hőcsapda Min. 0.15 m Elzárószelep * Hőtágulási kiegészítő tartály (ha szükséges) Hideg víz bemenet Nyitott leeresztő Leeresztő szelep

* Zárt rendszerben csatlakoztassa a hőtágulási kiegészítő tartályt a hidegvíz-ellátó vezetékhez. Lásd a "Hőtágulás" c. szakaszt (16. old.).

* Rézcsövek használata esetén a vízcsatlakozásokhoz dielektromos csatlakozókat kell felszerelni (helyszíni ellátás).

A legjobb hely kiválasztása

MEGJEGYZÉS

• A zárt térbe történő, megfelelő szellőzés nélküli telepítés nagyobb energiafogyasztást eredményez.
• A kiegészítő vízfogó tálcát a helyi előírásoknak megfelelően kell beépíteni. csepptálcák abban az üzletben kaphatók, amelyben a vízmelegítőt vásárolta, illetve bármelyik vízmelegítő forgalmazónál. A csepptálca nem akadályozhatja a hideg víz beömlő vagy leeresztő szelepét.
• Olyan helyet válasszon, ahol elegendő tér van az időszakos szervizelések elvégzéséhez. A légszűrő, a burkolatok és az előlapi panelek eltávolíthatók az ellenőrzés és a szervizelés érdekében.
• Vegye figyelembe a vízmelegítő tömegét, és olyan helyet válasszon, ahol a padló elég erős ahhoz, hogy elbírja a vízmelegítő teljes tömegét.
• A vízmelegítőt és a vízvezetékeket védeni kell a fagyástól és az erősen korrodáló elemektől. Ne telepítse a vízmelegítőt kültéri vagy nem védett területekre.
• Szerelje fel a vízmelegítőt a legnagyobb melegvízigényű hely és a vízvezetékrendszer középpontja közelében. A hosszú, szigetelés nélküli melegvíz-vezetékek energiát pazarolhatnak.
• A nem megfelelő légcsere megnöveli az energiafogyasztást.
• A telepítés helyszínén 1 °C feletti hőmérséklet szükséges.

Vízmérték segítségével ellenőrizze, hogy a vízmelegítő vízszintes-e.

A készüléket vízszintezve kell felszerelni. Különben vibráció vagy vízszivárgás állhat elő. Ez sérülést vagy balesetet okozhat.

Minimális szabad tér

Helyiség minimális mérete: 20 m³ 0.5 m 0.15 m 0.45 m

0.15m 0.15 m 0.45 m

MEGJEGYZÉS

- A későbbi szervizelés érdekében legalább 1 m távolság ajánlott bármely tárgy, valamint a bal, a jobb és a hátsó oldal között.

Kicsomagolás és a szállítócsavarok eltávolítása

MEGJEGYZÉS

- A tartozékok (leeresztő szelep és T&P nyomáscsökkentő szelep) a raklapon vannak elhelyezve. Tartsa meg ezeket a telepítéshez.

A megfelelő működés érdekében távolítsa el az összes szállítóanyagot a vízmelegítőből és ellenőrizze, hogy nincs-e a készüléken sérülés.

1 Távolítsa el a kartont és a csomagolóanyagokat.

2 Távolítsa el a csavarokat a szállítókeretekböl.

Tartozékok

3 Húzza ki a szállítókereteket.

4 Enyhén billentse meg a vízmelegítőt, és óvatosan görgesse le a raklapról.

Hőtágulás

Ellenőrizze, hogy van-e visszacsapószelep a belépő vízvezetéken. Ellenőrizze helyi vízszolgáltatójával. A belépő hidegvíz-vezetékben elhelyezett visszacsapószelep „zárt vízrendszert” hoz létre.

A víz melegítésével a vízrendszerben növekszik a nyomás, mert a megnövekedett vízmennyiségnek nem tud hová jutni.

Az ún. „hőtágulás” egy gyors nyomásnövekedés, amely gyorsan elérheti a nyomáscsökkentő biztonsági beállítását.

Emiatt a nyomáscsökkentő szelep minden fűtési ciklus alatt kinyílik. Javasoljuk, hogy szereljen fel egy kiegészítő tartályt a hőtágulás elleni védelem érdekében.

Csatlakoztassa a hőtágulási tartályt a hidegvíz-ellátó vezetékhez (lásd a telepítési útmutatót). További információért forduljon a telepítést végző szerelőhöz, a vízvezeték-ellenőrhöz vagy a vízszolgáltatóhoz.

MEGJEGYZÉS

- A leeresztő szelep és a T&P nyomáscsökkentő szelep a vízmelegítő csomagolódobozában található. Ezeket az erre a célra szolgáló nyílásokhoz kell felszerelni.

A leeresztő szelep telepítése

1 Helyezzen teflonszalagot a G végre a szivárgás megakadályozása érdekében.

2 Telepítse a leeresztő szelepet a „Leeresztő szelep” jelölésű nyílásba.

A T&P nyomáscsökkentő szelep telepítése

Használja a mellékelt T&P nyomáscsökkentő szelepet.

1 Helyezzen teflonszalagot a G végre a szivárgás megakadályozása érdekében.

2 Telepítse a T&P nyomáscsökkentő szelepet a T&P nyomáscsökkentő szelep jelölésű nyílásba.

A T&P nyomáscsökkentő szelep nyomócsövének csatlakoztatása

FIGYELMEZTETÉS

A nyomáscsökkentő szelep névleges nyomása nem haladhatja meg az 1 MPa-t, a vízmelegítő maximális üzemi nyomása ne haladja meg az adattáblán megadottakat.

FIGYELMEZTETÉS

NE csatlakoztasson semmilyen szelepet vagy egyéb fojtóelemet a T&P vízvezetékéhez. NE csatlakoztassa a T&P vízvezetéket a kondenzvízvezetékhez. Azt közvetlenül egy megfelelő, nyitott lefolyóba kell vezetni.

Szerelje be a T&P nyomáscsökkentő szelep nyomócsövét a helyi előírások és az alábbi utasítások szerint.

• A nyomócső belső átmérőjének legalább 3/4"-nek kell lennie.
• Forróvízvezetéshez engedélyezett nyomócsövet használjon, amely torzulás nélkül elvisel 100 °C-ot.
• A nyomócső vége ne legyen menetes vagy rejtett; a csövet védeni kell a fagytól.
• Ne helyezzen be vagy szereljen be semmilyen típusú szelepet, korlátozót vagy reduktort a nyomócsőbe.

1 Helyezzen teflonszalagot a G végre a szivárgás megakadályozása érdekében.

2 Csatlakoztassa a nyomócsövet a T&P nyomáscsökkentő szelep kimenetéhez. A nyomócsőnek a szeleptől lefelé kell haladnia, hogy mind a T&P nyomáscsökkentő szelepet, mind a nyomócsövet teljes mértékben le tudja engedni.

3 A nyomócső végét egy megfelelő, nyitott levezetőbe kell vezetni.

* Víz csöpöghet a nyomáscsökkentő berendezés nyomócsövéből, továbbá ezt a csövet a légkör felé nyitva kell hagyni.
* A nyomáscsökkentő berendezést rendszeresen kell üzemeltetni a vízkőlerakódások eltávolítása és annak ellenőrzése érdekében, hogy azok ne tömődjenek el.
* A nyomáscsökkentő eszközhöz csatlakoztatott nyomócsövet folyamatosan lefelé irányuló mozdulattal és fagymentes környezetben kell felszerelni.

Kondenzvíz-leeresztő csövek telepítése

MEGJEGYZÉS

• Amikor lefolyószerelvény csatlakozásokat létesít a lefolyócsőhöz, NE húzza meg túlzottan. A túlfeszített szerelvények megrepedhetnek vagy megrongálhatják a kondenzvíz vízfogó tálcáját.
• Az egységből származó kondenzvíz nem savas kémhatású.

A kondenzvíz leeresztő vezetékeknek és a leeresztő csövek csatlakozásainak meg kell felelniük az országos és helyi előírásoknak.

Ne csökkentse a leeresztővezeték méretét a megadott kondenzvíz-csatlakozás mérete alá.

Győződjön meg arról, hogy a kondenzvíz leeresztő vezetékei lefelé haladnak a megfelelő elvezetéshez.

A leeresztő vezetéket szigetelni kell, hogy megakadályozza a kondenzáció kialakulását a leeresztő vezeték külsején.

Ha nem áll rendelkezésre padlóelvezetés vagy a lefolyó a kondenzcső szintje felett van, akkor általános kondenzvízszivattyút kell beépíteni, amelynek kapacitása nem kevesebb, mint 7.5 liter/nap.

1 Helyezzen teflonszalagot a G végre a szivárgás megakadályozása érdekében.

2 Csatlakoztassa a könyököt 3/4" csúszással és 3/4" G-vel az elsődleges leeresztő csatlakozóhoz.

3 Helyezze be a PVC csövet jóváhagyott tömítőanyag segítségével az anya végződésbe. A kondenzvíz leeresztőjét megfelelő lefolyóba kell vezetni.

4 1/2" PVC-csövekkel, 1/2" csúszással és 1/2 "G-vel ellátott könyökkel és jóváhagyott tömítőanyaggal rögzítse a könyököt a másodlagos lefolyócsatlakozáshoz, és helyezze a PVC-csövet az anya végződésbe.

A vízellátás csatlakoztatása

MEGJEGYZÉS

• NE forrassza közvetlenül a forró vagy hideg víz csatlakozásához. Ha forrasztott csatlakozásokat alkalmaz, forrassza a csöveket az adapterhez, mielőtt az adaptert a melegítő meleg- vagy hidegvíz csatlakozóira szerelné. A vízellátó szerelvényekre alkalmazott bármilyen hő tartósan károsítja ezeknek a csatlakozásoknak a belső műanyag szigetelését.
  * A maximális nyomás a hidegvíz-ellátó csőben 0.8 MPa lehet. Ha a beáramló víz nyomása nagyobb, mint 0.8 MPa, szereljen be nyomáscsökkentő szelepet.
  * Csatlakoztassa a vizet a fütési rendszer feltöltéséhez vagy újratöltéséhez az EN1717/EN61770 előírásoknak megfelelően, hogy elkerülje az ivóvíz visszatérő áramlás általi szennyeződését.

A víz maximális és minimális üzemi hőmérséklete (°C)	35 / 62
A víz maximális és minimális üzemi nyomása (MPa)	- / 0.8

A javasolt telepítéshez lásd a „Telepítési utasítások” részt.

1 Ellenőrizze otthonában a vízvezetékek típusát. Használjon az otthonában lévő cső típusának megfelelő szerelvényeket.

Ha rézcsöveket használnak, A vízmelegítőt mindig dielektromos csatlakozókkal kell összekötni (helyszíni ellátás), hogy elkerülje a réz vízvezetékekben gyakori elektromos áramok okozta korróziót.

A vízmelegítő egyszerübb lecsatlakoztatása érdekében (szerviz vagy csere) javasoljuk, hogy a vízvezetékek csatlakoztatásához használjon kötéseket.

2 Helyezzen teflonszalagot a G végre a szivárgás megakadályozása érdekében.

3 Csatlakoztassa a hideg- és melegvízellátót 3/4" G-vel.

4 Szereljen egy elzáró szelepet a hidegvízvezetékbe a vízmelegítő közelében.
5 Szereljen szigetelést a hideg- és melegvíz-csövekre. A melegvíz-csövek szigetelésével növeli az energiahatékonyságot.

A vízmelegítő feltöltése

! FIGYELMEZTETÉS

Csak akkor kapcsolja be a vízmelegítő áramellátását, ha a tartály teljesen tele van vízzel. A vízmelegítő garanciája nem terjed ki az üres vagy részben üres tartály használatából eredő károkra vagy meghibásodásokra.

1 Győződjön meg arról, hogy a vízmelegítő leeresztő szelepe teljesen zárva van.

2 Kapcsolja be a hidegvízellátást
3 Lassan nyissa ki az egyes melegvízcsapokat, és hagyja a vizet folyni, amíg az teljes áramlással nem folyik.
4 Hagyja, hogy a víz teljes áramlással folyjon néhány percig.

Elektromos csatlakozások elvégzése

FIGYELMEZTETÉS

Húzza ki az összes áramot, mielőtt bármilyen elektromos csatlakoztatást végez.

FIGYELMEZTETÉS

A földcsatlakozás kötelező.

FIGYELMEZTETÉS

Soha ne táplálja közvetlenül a fütőelem áramellátását. A készülék alsó és felső fütőelemekkel van ellátva. (230 V, 2 kW)

MEGJEGYZÉS

• Minden vezetéknek meg kell felelnie az európai és a nemzeti szabványoknak, és 30 mA-es RCD-vel (maradékáram-készülék) kell védeni.
• Megszakító eszközt kell beépíteni a rögzített vezetékezésbe a vezetékezési szabályoknak megfelelően

A vízmelegítőnek állandóan áramellátást kell biztosítania a lenyomott áramú titánanód megfelelő működésének biztosítása érdekében (ICCP).

Ne kapcsolja be az áramellátást, ha a vízmelegítő még nem telt meg teljesen.

A készüléket csak egyfázisú, 230 V-os váltakozó áramú hálózathoz lehet csatlakoztatni és működtetni.

Az elektromos szerelés magában foglalja az alábbiakat:

• Célszerű olyan maradékáram-készülék (RCD) telepítését, amelynek névleges maradékárama nem haladja meg a 30 mA-t.
• A telepítendő maradékáram-készülék (RCD) besorolása

A tápkábelt nem lehet leválasztani a termékről.

A tápkábel nem cserélhető. Ha a tápkábel megsérült, a készüléket le kell selejtezni.

VIGYÁZAT

A hőkapcsoló véletlenszerű visszaállítása miatti veszély elkerülése érdekében ezt a készüléket nem szabad külső kapcsolóberendezéssel, például időzítővel ellátni, vagy olyan áramkörhöz csatlakoztatni, amelyet a segédprogram rendszeresen be- és kikapcsol.

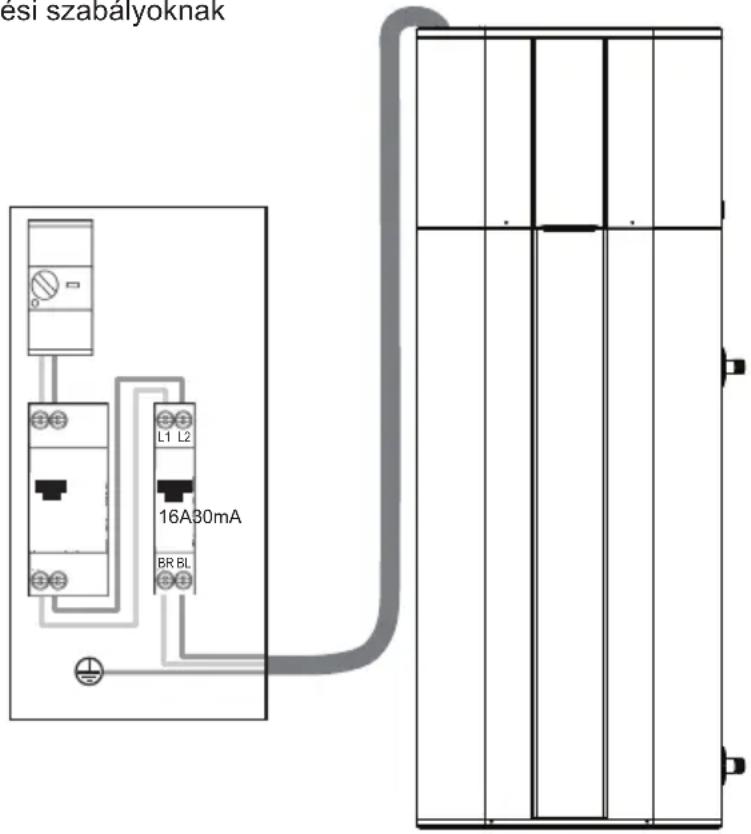

ési szabalyoknak L1 L2 16A30mA BR BL

Biztonsági vezérlők

VIGYÁZAT

A vízmelegítő újbóli üzembe helyezése előtt egy képzett személynek kell megvizsgálnia a magas hőmérséklet okait, és meg kell tennie a szükséges javítási intézkedéseket.

Van egy hőmérséklet-korlátozó vezérlő (ECO), amely a felső fűtőelem felett helyezkedik el. Ha a víz hőmérséklete túl magasra emelkedik, a hőmérséklet-korlátozó vezérlő (ECO) kikapcsolja a fűtőelemek áramellátását.

Ha a vezérlő működésbe lép, manuálisan kell visszaállítani.

A hömérséklet-korlátozó vezérlő (ECO) visszaállítása:

1 Kapcsolja ki az áramellátást a megszakító kinyitásával vagy a biztosítékok eltávolításával.
2 Távolítsa el az elülső dekorációt és a felső elem fedelét.
3 Nyomja meg a piros ECO RESET gombot.

Szigetelőtakaró-készletek

A lakosság számára elérhető, külső szigetelőtakaró nem szükséges a vízmelegítőhöz.

A gyártó szavatossága nem terjed ki semmilyen olyan kárra vagy meghibásodásra, amelyet bármilyen típusú engedély nélküli energiatakarékossági vagy egyéb eszköz telepítése vagy használata okoz.

A gyártó nem vállal felelősséget az ilyen illetéktelen eszközök használatából eredő sérülésekért vagy károkért.

VIGYÁZAT

Ha a helyi előírások miatt valamilyen külső szigetelőtakaró-készletet kell alkalmazni a vízmelegítőhöz, akkor járjon el gondosan, hogy ne korlátozza a készülék megfelelő működését:

• NE zárja el a vízmelegítő légnyílásait.
• NE takarja le, és ne próbálja meg áthelyezni a vízmelegítőn elhelyezett információkat vagy figyelmeztető címkéket.
• NE takarja le a vezérlőpanelt, a T&P nyomáscsökkentő szelepet, a leeresztő szelepet és a csatlakozódobozt.
• Ellenőrizze rendszeresen a takarót.

Üzembehelyezési ellenőrző lista

Hely

• Elegendő szabad hely a légcseréhez és az időszakos szervizhez.
  □ A padló elég erős a vízmelegítő megtartásához.
  □ Beltérben; erősen korrodáló elemektől védve.
  □ A melegvízigényes terület közelében.
  □ 1 °C fölötti hömérséklet.
  □ Gyúlékony folyadékoktól és gázoktól mentes terület.

Leeresztő szelep

□ A leeresztő szelep megfelelően van telepítve.

T&P nyomáscsökkentő szelep

• A T&P nyomáscsökkentő szelep megfelelően van telepítve.
  ☐ A leeresztő vezeték lefelé hajlik és megfelelő lefolyóhoz vezet.
  □ A nyomócső védve van a fagytól.

Kondenzvíz leeresztő

☐ A leeresztőcsövek lefelé hajlanak és megfelelő lefolyóhoz vezetnek.

Vízellátás

□ A tartály teljesen tele van vízzel.
- Távolítsa el a levegőt a vízmelegítőből és a csövekből.
☐ A vízcsatlakozások szorosak és szivárgásmentesek, de NE húzza túl.
☐ Ha rézcsöveket használ, csatlakoztassa a dielektromos csatlakozókat (helyszíni ellátás) a korrózió megelőzése érdekében.
□ Rugalmas vízcsatlakozások javasoltak.

Vezetékezés

□ A tápfeszültség megegyezik az adattáblán szereplő névleges feszültséggel.
Megfelelő méretű elágazó áramköri vezeték és biztosíték vagy megszakító.
□ A berendezés megfelelően földelt.

Alapvető vezérlés

KIJELZŐ

Gomb	Kijelző	Leírás
	Heat Pump	A hőszivattyú üzemmód kiválasztása.
	AutoTurbo	Az automatikus üzemmód kiválasztása.
		A turbó üzemmód kiválasztása.
	Vacation	A szabadság üzemmód kiválasztása.
-	Schedule	Az időzítés üzemmód kiválasztása csak az LG ThinQ applikációban lehetséges.
-	Anti Legionella	Az Anti-legionella üzemmód kiválasztása.
		A kívánt vízhőmérséklet beállítására szolgál.
		A kívánt vízhőmérséklet beállítása.
Wi-Fi (3s)	[ZTAB]	A Wifi párosítás engedélyezésére szolgál.
Reset Filter (3s)		A szűrővel kapcsolatos riasztások visszaállítására szolgál.
°F/°C (3s)		A °F és °C közötti váltásra szolgál.
Water Temp (3s)		Megjeleníti az aktuális vízhőmérsékletet 5 másodpercig.

Vízhőmérséklet szabályozása

VESZÉLY

A magasabb vízhőmérséklet növeli a FORRÁZÁS veszélyét.

A víz hőmérsékletét a kijelzőn beállított hőmérsékletbeállítással lehet módosítani és 35 °C és 60 °C között állítható be.

1 Nyomja meg a vagy a gombot a vízhőmérséklet kiválasztásához.

2 A befejezéshez nyomja meg a Set gombot.

Üzemmód

- Nyomja meg többször a Mode gombot a kívánt üzemmód kiválasztásához. Az aktív üzemmód megjelenik a kijelzőn.

HŐSZIVATTYÚ ÜZEMMÓD

Ez az üzemmód minimalizálja az energiafogyasztást, mivel csak hőszivattyút használ a fűtéshez, de emiatt hosszabb a melegítési idő.

AUTOMATIKUS ÜZEMMÓD

A szállításhoz ez az üzemmód van gyárilag beállítva. Ebben az üzemmódban az energiafogyasztás viszonylag alacsony, a melegítés gyors. Ebben az üzemmódban a fűtést elsősorban a hőszivattyú végzi. A fűtésben további, kiegészítő fűtőelemek is részt vesznek, ha a szükséglet meghaladja a hőszivattyú teljesítményét.

TURBÓ ÜZEMMÓD

Ez az üzemód biztosítja a leggyorsabb melegítést. Ez az üzemmód egyszerre használja a hőszivattyút és a fűtőelemet.

SZABADSÁG ÜZEMMÓD

Ez a funkció akkor ajánlott, ha a vízmelegítőt hosszabb ideig nem használják. Ebben az üzemmódban a tartály hömérsékletét körülbelül 20 °C az energiafogyasztás minimalizálása és a vízmelegítő fagyásának megakadályozása érdekében. A szabadság időtartama az LG ThinQ alkalmazásban 1 és 90 nap között állítható be vagy módosítható.

IDŐZÍTÉS ÜZEMMÓD

Ez az üzemmód csak az LG ThinQ alkalmazásban állítható be. Ebből az üzemmódból a vízmelegítőn található bármely gomb megnyomásával kiléphet.

ANTI-LEGIONELLA ÜZEMMÓD

A vízmelegítő hetente egyszer automatikusan elvégzi az anti-legionella üzemmódot. A víz hömérséklete 60 °C-ra emelkedik és 1 órán át így marad. Ez a hömérséklet égési sérülést okozhat, ezért javasoljuk, hogy használjon termosztatikus keverőszelepeket. (Alapértelmezetten kikapcsolva)

Bekapcsolás/Kikapcsolás

- Nyomja meg és tartsa lenyomva a Set gombot kb. 3 másodpercig az anti-legionella üzemmód be- és kikapcsolásához Bekapcsolva: (A kijelző villog “Anti-legionella” “Anti-legionella” x 4) * Heti egyszeri lefutás

Kikapcsolva: (A kijelző villog "Anti-legionella" x 4)

A légszűrővel kapcsolatos riasztások visszaállítása

A kijelzőn riasztás jelenik meg ( Namely rendszeresen emlékeztet a légszűrő ellenőrzésére és tisztítására.

- Nyomja meg és tartsa lenyomva a Set gombot kb. 3 másodpercig a riasztás visszaállításához.

A hömérséklet mértékegységének megváltoztatása

A kijelzön megjelenő hömérséklet mértékegysége beállítható Fahrenheit vagy Celsiusra.

- Nyomja meg és tartsa lenyomva a gombot kb. 3 másodpercig a mértékegység megváltoztatásához.

Jelenlegi vízhőmérséklet

- Nyomja meg és tartsa lenyomva a gombot kb. 3 másodpercig. A kijelzön megjelenik az aktuális vízhőmérséklet 5 másodpercig.

Wifi PÁROSÍTÁS FUNKCIÓ

Ha a készüléket csatlakoztatják az otthoni Wifi hálózathoz, a vízmelegítőt egy okostelefonra telepített alkalmazás segítségével is lehet távolról vezérelni. A részletekért lásd az "INTELLIGENS FUNKCIÓK" fejezetet.

- Nyomja meg és tartsa lenyomva a Mode gombot kb. 3 másodpercig.

A jelenik meg a kijelzön.

LG ThinQ Applikáció

Ez a funkció csak a jelölésű vagy a ThinQ logóval ellátott modelleken elérhető.

Az LG ThinQ applikáció lehetővé teszi, hogy okostelefon segítségével kommunikáljon a készülékkel.

LG ThinQ applikáció jellemzői

Kommunikálni lehet a készülékkel egy okostelefon és a kényelmes intelligens funkciók segítségével.

Smart Diagnosis™

Ha problémát tapasztal a készülék működése közben, az intelligens diagnosztika segítséget nyújt a probléma megtalálásában.

Beállítások

Lehetővé teszi a különböző beállítások választását a berendezésen és az applikációban.

MEGJEGYZÉS

• Ha lecseréli a vezeték nélküli routerét, Internet szolgáltatót vált vagy jelszót cserél, a regisztrált készüléket törölje azt a LG ThinQ alkalmazásból és regisztrálja újból.
• Fenntartjuk a jogot, hogy a felhasználók felé irányuló minden előzetes értesítés nélkül az applikációt módosítsuk a fejlesztése érdekében.
• A funkciók modellenként eltérhetnek.

Az LG ThinQ applikáció használata előtt.

1 Ellenőrizze a távolságot a készülék és a vezeték nélküli routere (Wifi hálózat) között.

- Ha a készülék és a vezeték nélküli router közötti távolság túl nagy, a jel gyenge lehet. Emiatt a regisztráció sokáig tarthat vagy sikertelen lehet.

2 Okostelefonján kapcsolja ki a mobiladat-forgalmat.

3 Okostelefonját csatlakoztassa egy vezeték nélküli routerhez.

• A Wifi kapcsolat ellenőrzéséhez figyelje meg, hogy a ikon világít-e a vezérlőpanelen.
• A készülék csak a 2,4 GHz-es Wifi hálózatokat támogatja. A hálózat frekvenciájának ellenőrzéséhez vegye fel a kapcsolatot internetszolgáltatójával vagy olvassa el a vezeték nélküli router kézikönyvét.
• Az LG ThinQ nem vállal felelősséget semmilyen hálózati probléma vagy hiba, üzemzavar, vagy a hálózati kapcsolatból adódó probléma tekintetében.
• Amennyiben a készüléke nem tud kapcsolódni a Wifi hálózathoz, lehet, hogy túl messze van a routertől. A Wifi jel erősségének növeléséhez, szerezzen be egy Wifi jelerősítót (hatótávnövelót).
• A Wifi kapcsolat nem tud létrejönni vagy megszakadhat az otthoni hálózati környezet miatt.
• Megtörténhet, hogy a hálózati kapcsolat nem működik megfelelően az internetszolgáltató miatt.

• A környező vezeték nélküli környezet a vezeték nélküli hálózati szolgáltatást lassíthatja.

• A készülék nem regisztrálható a vezeték nélküli jelátvitel problémái miatt. Húzza ki a készülék tápkábelét, és várjon egy percet, mielőtt újra visszadugja.

• Ha a vezeték nélküli router tűzfala engedélyezve van, tiltsa le a tűzfalat, vagy adjon hozzá kivételt.
• A vezeték nélküli hálózat neve (SSID) angol betűkből és számokból álljon. (Ne használjon speciális karaktereket.)
• Az okostelefon felhasználói felülete (UI) a mobil operációs rendszertől (OS) és a gyártótól függően változhat.
• Amennyiben a router biztonsági protokollja WEP, előfordulhat, hogy a hálózat beállítása nem lehetséges. Módosítsa a biztonsági protokollt eltérő opcióra (javasoljuk WPA2 használatát), majd végezze el ismét a termék regisztrálását.

A LG ThinQ applikáció telepítése

Keresse meg az LG ThinQ applikációt okostelefonján a Google Play vagy Apple App Store áruházban. Kövesse az utasításokat az alkalmazás letöltéséhez és telepítéséhez.

Smart Diagnosis™

Használja ezt a funkciót a készülékével kapcsolatos problémák diagnosztizálásához és megoldásához.

MEGJEGYZÉS

• Az LGE gondatlanságának nem tulajdonítható okokból a szolgáltatás nem működhet olyan külső tényezők miatt, mint például, de nem kizárólag, a Wifi elérhetetlensége, a Wifi leválasztása, a helyi alkalmazás-áruház irányelvei vagy az alkalmazások elérhetetlensége.
• Ez a funkció előzetes értesítés nélkül megváltoztatható, és eltérő lehet a tartózkodási helyétől függően.

Az LG ThinQ használata a problémák diagnosztikájához

Ha problémát tapasztal a Wifi-vel felszerelt készülékkel, akkor az LG ThinQ alkalmazással továbbíthatja a hibaelhárítási adatokat egy okostelefonra.

- Indítsa el az LG ThinQ alkalmazást és válassza ki a Smart Diagnosis™ lehetőséget a menüből. Kövesse az LG ThinQ applikációban megjelenő utasításokat.

Információk a nyílt forráskódú szoftverrel kapcsolatban

A forráskód GPL, LGPL, MPL és egyéb, a termékben található forráskód közzétételére kötelező nyílt forráskódú licenc alatti beszerzéséhez, valamint az összes hivatkozott licencfeltétel, szerzői jogi közlemény és egyéb vonatkozó dokumentum megtekintéséhez látogasson el a következő oldalra: https://opensource.lge.com.

Az LG Electronics a vonatkozó költségeknek megfelelő összegért (az adathordozó, a szállítás és a kezelés költségei) CD-ROM-on is biztosítani tudja Önnek a nyílt forráskódot, ha írásos kérelmet küld az [e-mail] e-mail-címre.

Ez az ajánlat a termék utolsó szállítását követő három évig érvényes bárki számára, aki megkapja ezt az információt.

ТЕРМОПОМПЕН БОЙЛЕР

Instalara válvula de alívio de T&P....16

Instalara válvula de alívio de T&P

Use a válvula de alívio de T&P incluída na embalagem.

1 Aplique fita de Teflon na extremidade G para evitar vazamentos.

Megfelelőségi tanúsítvány

HU

Ezennel az LG Electronics kijelenti, hogy a Vízmelegítő rádióberendezése megfelel az Tanács 2014/53/EU. Az EU megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.lg.com/global/support/cedoc/cedoc#
