MANUAL DE USUARIO WH27S LG

Lea este manual del propietario detenidamente antes de utilizar el aparato y manténgalo a la mano para poder consultarlo en todo momento.

Traducción de las instrucciones originales

ES ESPAÑOL

ÍNDICE

Este manual se ha elaborado para un grupo de productos y puede contener imágenes o texto diferentes a los del modelo que ha adquirido. Este manual está sujeto a revisión por parte del fabricante.

INSTRUCCIONES DE SEGURIDAD....3

Precauciones de seguridad....4

INSTALACIÓN....12

Piezas y funciones .....12

Herramientas de instalación....13

Accesorios....13

Instrucciones de instalación ....14

Seleccione la mejor ubicación....15

Desembalaje y extracción de los tornillos de transporte....16

Expansión térmica....16

Instalación de la válvula de drenaje ....16

Instalación de la válvula de alivio T&P....16

Instalación de líneas de drenaje de condensado....18

Conexión del suministro de agua....19

Cómo hacer las conexiones eléctricas....20

Controles de seguridad ....21

Juegos de manta aislante ....21

Lista de Verificación de la Instalación ....22

FUNCIONAMIENTO 23

Uso del control básico....23

FUNCIONES INTELIGENTES....25

Aplicación LG ThinQ 25

MANTENIMIENTO....27

Drenaje y enjuague del calentador de agua 27

Mantenimiento de la Válvula de Alivio T&P....28

Mantenimiento del filtro de aire 28

Mantenimiento del drenaje de condensado 29

Apagado por un período prolongado 29

RESOLUCIÓN DE PROBLEMAS ......30

Antes de llamar al servicio técnico....30

Código de error 32

Lista de piezas de repuesto ....33

Especificación técnica....35

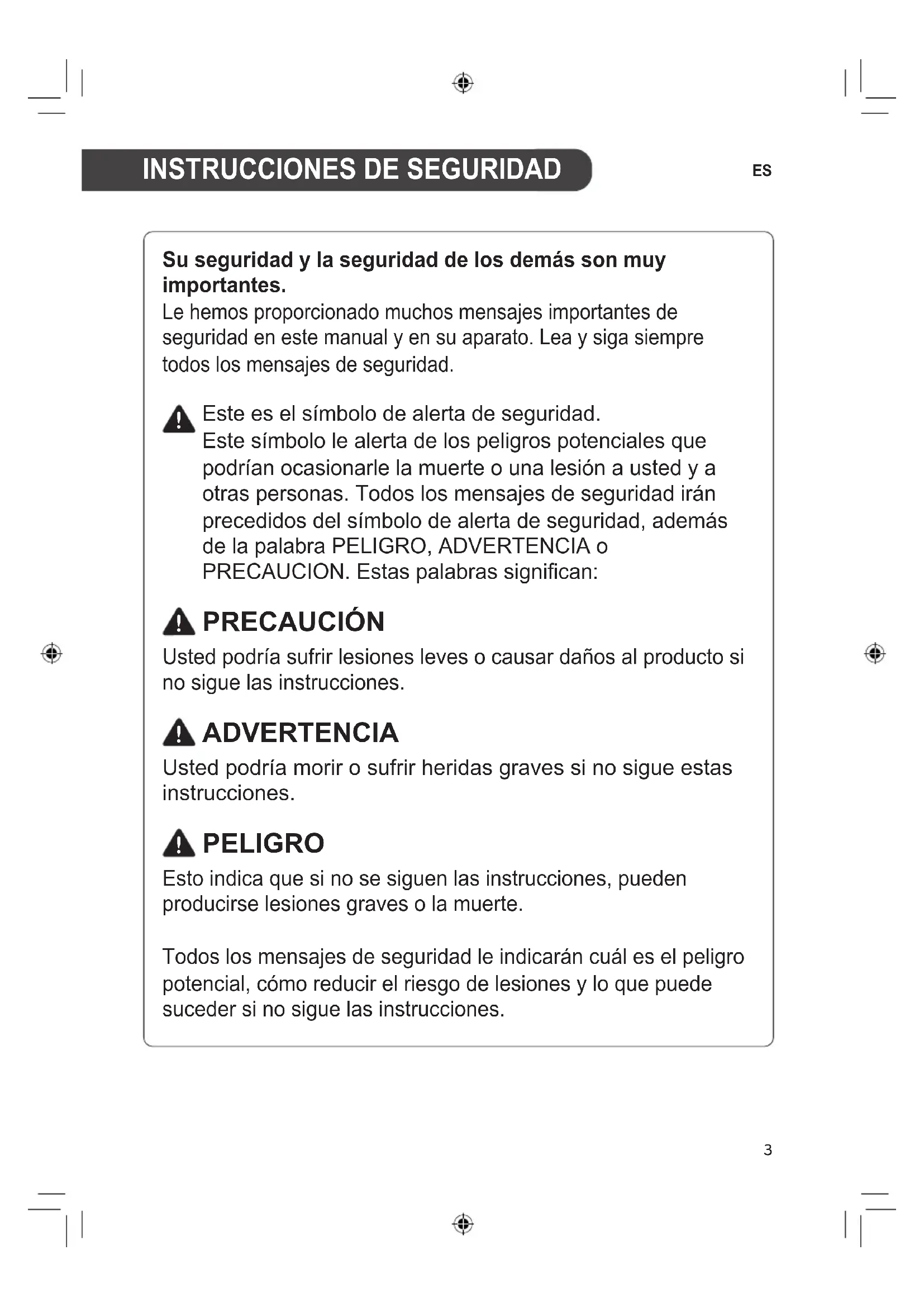

INSTRUCCIONES DE SEGURIDAD

ES

Su seguridad y la seguridad de los demás son muy importantes.

Le hemos proporcionado muchos mensajes importantes de seguridad en este manual y en su aparato. Lea y siga siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le alerta de los peligros potenciales que podrían ocasionarle la muerte o una lesión a usted y a otras personas. Todos los mensajes de seguridad irán precedidos del símbolo de alerta de seguridad, además de la palabra PELIGRO, ADVERTENCIA o PRECAUCION. Estas palabras significan:

PRECAUCIÓN

Usted podría sufrir lesiones leves o causar daños al producto si no sigue las instrucciones.

ADVERTENCIA

Usted podría morir o sufrir heridas graves si no sigue estas instrucciones.

PELIGRO

Esto indica que si no se siguen las instrucciones, pueden producirse lesiones graves o la muerte.

Todos los mensajes de seguridad le indicarán cuál es el peligro potencial, cómo reducir el riesgo de lesiones y lo que puede suceder si no sigue las instrucciones.

ADVERTENCIA

Para reducir el riesgo de explosión, incendio, muerte, descarga eléctrica, lesiones o quemaduras a personas, se deben seguir las instrucciones de este manual.

Asegúrese de entender completamente el manual de usuario antes de instalar y utilizar este aparato. Si tiene alguna dificultad para entender o seguir las instrucciones de este manual, o si tiene alguna pregunta, póngase en contacto con un centro de servicio autorizado o con la compañía eléctrica local.

Precauciones de seguridad

Ajuste de la temperatura del agua

PELIGRO

La temperatura del agua superior a los 50 °C puede causar quemaduras graves al instante o la muerte por quemaduras. Asegúrese de leer y seguir las advertencias de la imagen a continuación.

PELIGRO

CALIENTE QUEMAR

La temperatura del agua superior a los 50 °C puede causar quemaduras graves al instante o la muerte por quemaduras.

Los niños, los discapacitados y los ancianos son los que corren mayor riesgo de sufrir quemaduras.

Consulte el manual del propietario antes de ajustar la temperatura en el calentador de agua.

Palpe el agua antes de bañarse o ducharse.

Válvulas limitadoras de temperatura están disponibles, consulte el manual.

Para determinar cuál es la temperatura adecuada del agua para su casa, consulte la tabla a continuación.

Temperatura Tiempo para producir una quemadura grave
	sotunim 5 ed sáMC°94
	sotunim 2 a 1⁄2 10°C°25
54 °C Alrededor de 30 segundos
57 °C Alrededor de 10 segundos
60 °C Menos de 5 segundos
63 °C Menos de 3 segundos
65 °C Alrededor de 1 1⁄2 segundos
68 °C Alrededor de 1 segundo

NOTA

- Para reducir la temperatura del agua en el punto de suministro, se recomienda utilizar un mezclador termostático. Estas válvulas mezclan automáticamente agua caliente y fría en los ramales de las tuberías de agua. Se recomienda usar una válvula mezcladora.

PELIGRO

Los hogares con personas mayores, niños o personas con discapacidades, pueden requerir un termostato de 48 °C o menos para evitar el contacto directo con el agua "CALIENTE".

PELIGRO

Las altas temperaturas del agua hacen que el potencial de QUEMADURAS por agua caliente sea mayor.

La temperatura del agua en el calentador se regula por medio de los botones que se muestran en la pantalla.

La temperatura de agua en este calentador de agua se ha fijado a un estándar de fábrica de 50 °C para cumplir con las regulaciones de seguridad. Para más información acerca de cómo ajustar la temperatura, véase la sección de funcionamiento en este manual.

Regulaciones de instalación local

Este aparato debe ser instalado según las instrucciones de este manual, las normativas nacionales y cualquier otra normativa emitida por las autoridades locales y los organismos de salud pública.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA

Para reducir el riesgo de explosión, incendio, muerte, descarga eléctrica, quemaduras o lesiones a personas al utilizar este producto, siga las instrucciones de seguridad básicas, entre las cuales se incluyen las siguientes:

Niños en el hogar:

Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales limitadas, o que no posean experiencia y conocimientos, a menos que hayan sido supervisados o instruidos en el uso del aparato por una persona responsable de su seguridad. Debe supervisarse a los niños para asegurarse de que no jueguen con el aparato. Tenga cuidado de que los niños no pisen la producto. De lo contrario, los niños podrían sufrir lesiones graves al caerse.

Para uso en Europa:

Este aparato puede ser utilizado por niños mayores de 8 años de edad y personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos si están sometidos a supervisión o si reciben instrucciones sobre el uso del aparato de forma segura y entienden los peligros que entraña. Los niños no deben jugar con el aparato. Los niños no pueden llevar a cabo operaciones de limpieza ni de mantenimiento sin supervisión.

Instalación

- Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.

- Asegúrese de que su aparato esté correctamente instalado en conformidad con los códigos locales y las instrucciones de instalación suministradas.

- No sustituya ninguna pieza de su calentador de agua y utilice únicamente accesorios originales y piezas de repuesto, a menos que se indique específicamente en este manual.

- No encienda la alimentación eléctrica del calentador de agua a menos que el tanque esté completamente lleno de agua.

- Nunca trate de utilizar este aparato si está dañado, si funciona mal, si está parcialmente desarmado o si tiene piezas faltantes o rotas.

- Cuando producto esta empapado (inundado o sumergido) en agua, póngase en contacto con un centro de servicio autorizado para su reparación antes de volver a utilizarlo.

- El traslado o instalación del aparato requiere de dos o más personas.

- Antes de realizar la instalación, apague la alimentación abriendo el disyuntor o retirando los fusibles.

- Incluso si el termostato del calentador de agua es ajustado a relativamente bajo, el agua caliente tiene el potencial de ocasionar quemaduras. Para reducir el riesgo de quemaduras, se recomiendan las mezcladoras termostáticas.

- Mantenga los materiales de embalaje fuera del alcance de los niños. El material de embalaje puede ser peligroso para los niños. Existe el riego de asfixia.

- Una vez desembalado el aparato, destruya la caja de cartón, la bolsa de plástico y otros materiales de embalaje. Los niños pudieran utilizarlos para jugar. Los cartones cubiertos con telas, cubrecamas o sábanas de plástico pueden convertirse en recintos herméticos.

- Conecte el aparato a un circuito de potencia con la capacidad, la protección y el tamaño adecuados para evitar una sobrecarga eléctrica.

ES

• Este aparato debe ser ubicado cerca de una fuente de alimentación eléctrica. Utilice una fuente de alimentación de 1,5 mm ^2 o más en el área de sección transversal nominal
• No instale el calentador de agua en una superficie inestable o en un lugar donde exista el peligro de que se caiga.
• Para la instalación, póngase en contacto con el distribuidor o con un centro de servicio autorizado. Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
• No instale el calentador de agua en un lugar donde se guarden líquidos o gases inflamables como gasolina, propano, diluyente de pintura, entre otros.
• Siempre conecte a tierra el producto. Existe riesgo de incendio o descarga eléctrica.
• Instale el panel y la cubierta de la caja de control de manera segura.
• No toque las aletas del intercambiador de calor con las manos desprotegidas. En caso contrario, podría sufrir un corte en las manos.
• No administre aire o gas al sistema a menos que sea con el refrigerante específico.
• No active el disyuntor ni la alimentación cuando las cubiertas están retiradas o abiertas.
• Asegure bien la conexión para que no se suelten los terminales atornillados al tirar del cable.
• Existe el riesgo de incendio y explosión. El gas de inserción (nitrógeno) debe utilizarse cuando se comprueba la existencia de fugas en la fontanería, cuando se limpian o reparan las tuberías, etc. Si se utilizan gases combustibles, incluido el oxígeno, el producto puede presentar riesgo de incendios y explosiones.

Funcionamiento

• Utilice este aparato solo para el propósito al que está destinado.
• Si el calentador de agua ha sido expuesto a fuego, inundación o daños físicos, desconecte toda alimentación al calentador de agua de inmediato y no lo vuelva a utilizar hasta que haya sido revisado por una persona calificada.

ES

- No encienda el calentador de agua a menos que el tanque esté completamente lleno de agua.

- No encienda el calentador de agua si la válvula de cierre del suministro de agua fría está cerrada.

- Palpe el agua antes de bañarse o ducharse.

- Incluso a 50 °C, el agua caliente puede causar quemaduras.

- No obstruya la entrada ni la salida del flujo de aire.

- Nunca toque, utilice ni repare el calentador de agua con las manos mojadas.

- Nunca deje sustancias inflamables como gasolina, benceno o diluyente cerca del calentador de agua. (No instale la unidad en ambientes potencialmente explosivos.)

- Desconecte la fuente de alimentación si se produce algún ruido, olor o humo en el calentador de agua.

- Compruebe que el cable de alimentación no esté sucio, suelto ni roto.

- No coloque ningún objeto sobre el cable de alimentación.

- No modifique o extienda el cable de alimentación. Las ralladuras o peladuras del aislamiento en el cable de alimentación pueden resultar en incendios o descargas eléctricas, por lo tanto deben ser reemplazados.

- El cable de alimentación no puede sustituirse. Si el cable está dañado, el aparato debe ser desechado.

- No exponga a las personas, animales o plantas al aire frío o caliente proveniente del calentador de agua durante períodos prolongados de tiempo.

- Tenga cuidado de asegurarse de que el cable de alimentación no pueda sufrir tirones o daños durante el funcionamiento. Existe riesgo de incendio o descarga eléctrica.

- No toque el tubo de refrigerante, el tubo de agua ni ninguna pieza interna mientras la unidad está en funcionamiento o inmediatamente después de dejar de funcionar. Existe el riesgo de quemaduras, quemaduras por congelación o lesiones personales.

- No es posible la inyección de refrigerante adicional.

Mantenimiento

• Si el cable de alimentación está dañado, deberá ser reemplazado por el fabricante, el agente de servicio o por personal con la misma calificación con el fin de evitar situaciones de riesgo.
• Antes de realizar cualquier operación de limpieza y mantenimiento, desconecte este aparato de la fuente de alimentación.
• Antes de drenar el calentador de agua, apague el producto.
• No encienda la alimentación eléctrica del calentador de agua a menos que el tanque esté completamente lleno de agua.

Seguridad técnica

• Las instalaciones o reparaciones realizadas por personas no cualificadas puede suponer un peligro para usted y otras personas.
• La información que contiene este manual está destinada a ser utilizada por un técnico de servicio cualificado que esté familiarizado con los procedimientos de seguridad y que cuente con las herramientas y los instrumentos de prueba adecuados.
• Si no lee ni sigue todas las instrucciones de este manual puede resultar en el mal funcionamiento del equipo, daños materiales o lesiones personales y/o la muerte.

PRECAUCIÓN

Para reducir el riesgo de lesiones leves a personas, mal funcionamiento, o daños al producto o a la propiedad cuando use este producto, siga las siguientes instrucciones básicas de seguridad, incluyendo lo siguiente:

Instalación

• Instale el producto en un piso firme y nivelado.
• No instale el calentador de agua en un lugar donde las fugas del tanque o de las conexiones resulten en un daño al área adyacente a este o a los pisos inferiores de la estructura. Cuando estas áreas no pueden ser evitadas, se recomienda que una bandeja de drenaje, que drene adecuadamente, sea instalada debajo del calentador de agua.
• Instale el producto de modo que el ruido o el aire caliente de la producto no causen ningún daño a los vecinos. De lo contrario, podría causar problemas con los vecinos.
• Instale la manguera de drenaje apropiadamente para un drenaje fluido de la condensación de agua.
• Compruebe siempre las fugas de gas después de la instalación o reparación del producto. De lo contrario, podría causar fallos en el producto.
• Para evitar riesgos debido al restablecimiento inadvertido del corte térmico, este aparato no debe alimentarse con un interruptor externo, tal como un temporizador, o conectarlo a un circuito que normalmente se encienda y apague para surtir corriente.

Funcionamiento

• No pise sobre la producto y no coloque nada sobre ellas.
• No utilice este aparato si alguna de las piezas ha estado sumergida en el agua. Contacte un Centro de Servicio Autorizado inmediatamente para reemplazar el calentador de agua sumergido. No intente reparar la unidad. Esta debe ser reemplazada.
• Apague el suministro eléctrico y de agua del calentador de agua y proceda a vaciarlo si el aparato se va a dejar de utilizar por un período de tiempo prolongado, por ejemplo durante las vacaciones.

INSTALACIÓN

ES

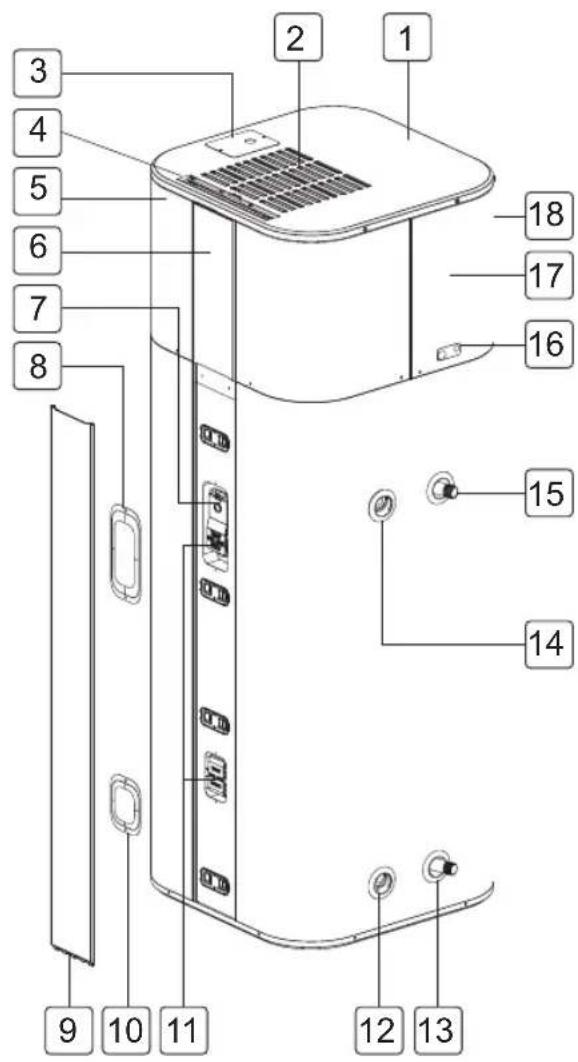

Piezas y funciones

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1 Cubierta superior
2 Aberturas de entrada de aire
3 Caja de conexiones
4 Filtro de aire
5 Panel frontal
6 Decoración de la pantalla / Panel de control
7 ECO
8 Cubierta del elemento superior
9 Decoración frontal
10 Cubierta del elemento inferior
11 Elemento calefactor
12 Apertura para la válvula de drenaje
13 Suministro de agua
14 Apertura para la válvula de alivio T&P (Temperatura y Presión)
15 Salida de agua
16 Drenaje de Condensado
17 Panel Trasero
18 Aberturas de salida de aire

ES

Herramientas de instalación

Figura Nombre	Figura Nombre
	Destornillador Cinta de tefló
	Llave Nivel
	Multímetro

Accesorios

Accesorios incluidos:

Figura Nombre	Figura Nombre
	Válvula de Drenaje		Válvula de alivio T&P

Accesorios recomendados:

Figura Nombre	Figura Nombre
	Bandeja de drenaje		Tanque de expansión térmica
	Válvula reductora de presión		Mezclador termostático
	unión dieléctrica

ES

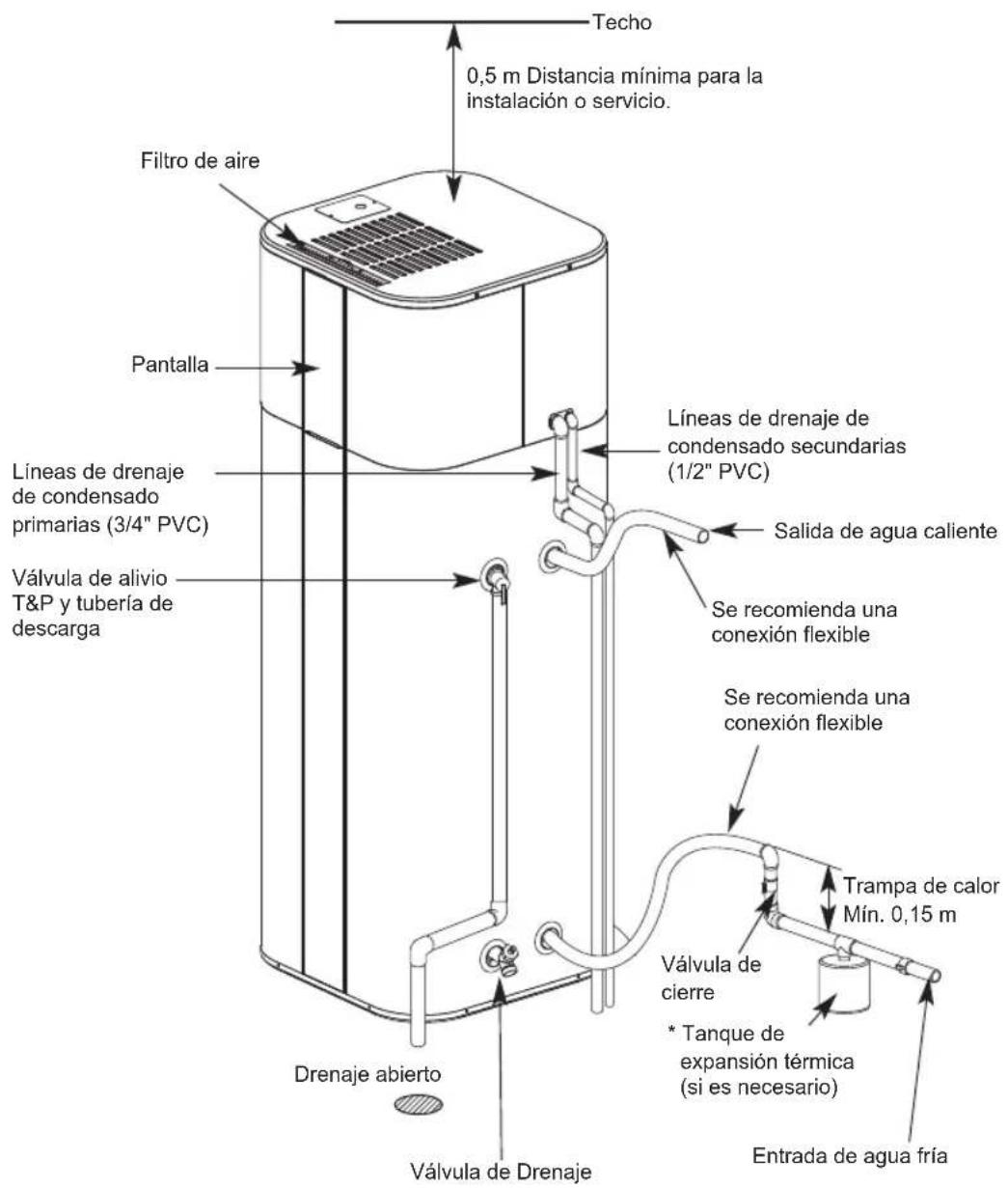

Instrucciones de instalación

Techo 0,5 m Distancia mínima para la instalación o servicio. Filtro de aire Pantalla Líneas de drenaje de condensado primarias (3/4" PVC) Válvula de alivio T&P y tubería de descarga Líneas de drenaje de condensado secundarias (1/2" PVC) Salida de agua caliente Se recomienda una conexión flexible Se recomienda una conexión flexible Trampa de calor Mín. 0,15 m Válvula de cierre * Tanque de expansión térmica (si es necesario) Entrada de agua fría Drenaje abierto Válvula de Drenaje

* En un sistema cerrado, conecte un tanque de expansión térmica a la línea de suministro de agua fría. Ver la Sección de "Expansión Térmica" (pág. 16).

* Si se utilizan tuberías de cobre, las uniones dieléctricas (a suministrar en el área) deben instalarse en las conexiones de agua.

Seleccione la mejor ubicación

NOTA

• La instalación en un espacio cerrado sin una ventilación adecuada conllevará a un mayor consumo de energía.
• La bandeja de drenaje auxiliar debe ser instalada de conformidad con los códigos locales. Los equipos de bandejas de drenaje están disponibles en la tienda donde adquirió el calentador de agua o a través de cualquier otro distribuidor de calentadores de agua. La bandeja de drenaje no debe obstruir la entrada de agua fría o la válvula de drenaje.
• Escoja un lugar el cual tenga suficiente espacio para los mantenimientos periódicos. El filtro de aire, las cubiertas y los paneles frontales pueden retirarse para permitir la inspección y el mantenimiento.
• Tenga en cuenta el peso del calentador de agua y elija un lugar donde el suelo sea lo suficientemente fuerte para soportar el peso del calentador de agua lleno.
• El calentador de agua y los conductos de agua deben ser protegidos contra el congelamiento y los elementos altamente corrosivos. No instale el calentador de agua al aire libre o en áreas desprotegidas.
• Instale el calentador de agua cerca del área de mayor demanda de agua del calentador y del centro del sistema de tuberías. Las tuberías de agua caliente de gran longitud sin aislamiento pueden desperdiciar la energía.
• Un intercambio de aire insuficiente resultará en un mayor nivel de consumo de energía.
• El sitio de instalación debe estar a más de 1 °C.

Asegúrese de que el calentador de agua esté horizontal utilizando un nivel de burbuja.

Mantenga el nivel paralelo al instalar el producto. De lo contrario, podría provocar vibraciones o fugas de agua. Podría provocar lesiones o un accidente.

Distancias mínimas

Tamaño mínimo de la habitación: 20 m³ 0,5 m 0,15 m 0,45 m 0,15 m 0,15 m 0,45 m

NOTA

- Para futuros servicios, se recomienda un mínimo de 1 m de distancia entre cualquier objeto y el lado izquierdo, derecho y trasero.

Desembalaje y extracción de los tornillos de transporte

NOTA

- Los accesorios (válvula de drenaje y válvula de alivio T&P) están unidos en un pallet. Manténgalo para la instalación.

Desembale todos los materiales de envío del calentador de agua para el funcionamiento adecuado e inspecciónelo en búsqueda de posibles daños durante el envío.

1 Retire la caja de cartón y los materiales de envío.

2 Retire los tornillos de los soportes de envío.

Accesorios

3 Extraiga los soportes de envío.

4 Incline ligeramente el calentador de agua y retírelo con cuidado del pallet.

Expansión térmica

Determine si hay una válvula de retención en la línea de entrada de agua. Verifique con la compañía de agua local. Una válvula de retención ubicada en la línea de entrada de agua fría creara un “sistema de agua cerrado”. A medida que el agua es calentada, se crea un aumento de la presión dentro del sistema de agua debido volumen de agua incrementado no tiene un lugar a donde ir.

Conocida como "expansión térmica", el rápido aumento de la presión puede alcanzar rápidamente el ajuste de seguridad de la válvula de alivio.

Esto puede ocasionar que la válvula se abra durante cada ciclo de calentamiento.

Recomendamos instalar un tanque de expansión para controlar la expansión térmica.

Conecte el tanque de expansión térmica a la línea de suministro de agua fría (consulte las instrucciones de instalación).

Para obtener información adicional, comuníquese con el contratista encargado de la instalación, el inspector de plomería o el proveedor de agua.

NOTA

- La válvula de drenaje y la válvula de alivio T&P están incluidas en la caja de empaque del calentador de agua. Estas deben instalarse en la abertura dispuesta para este propósito.

Instalación de la válvula de drenaje

1 Coloque cinta de teflón en el extremo del tubo G para evitar fugas.

2 Instale la válvula de drenaje en la abertura marcada "Válvula de drenaje".

Instalación de la válvula de alivio T&P

Use la válvula de alivio T&P incluida en el embalaje.

1 Coloque cinta de teflón en el extremo del tubo G para evitar fugas.

2 Instale la válvula de alivio T&P en la apertura marcada como válvula de alivio T&P.

ES

Conexión de la válvula de alivio T&P a la tubería de descarga

ADVERTENCIA

La presión nominal de la válvula de alivio no debe superar los 150 PSI, que es la presión máxima de trabajo del calentador de agua indicada en la placa de datos.

ADVERTENCIA

NO conecte ninguna válvula u otra restricción a la tubería T&P.

NO conecte las tuberías de T&P a las tuberías de condesado. Debe ser directamente entubada a un desagüe abierto apropiado.

2 Una el tubo de descarga a la salida de la válvula de alivio T&P. El tubo de descarga debe estar inclinado hacia abajo desde la válvula para permitir un drenaje completo tanto de la válvula de alivio T&P como del tubo de descarga.

3 El extremo del tubo de descarga debe ser entubado a un drenaje abierto adecuado.

Instale la válvula de alivio T&P a la tubería de descarga de acuerdo con los códigos locales y las siguientes instrucciones.

• El diámetro interior de la tubería de descarga debe ser de al menos 3/4".
• La tubería de descarga debe ser aprobada para la circulación de agua caliente y soportar 100 °C sin sufrir distorsión.
• El extremo de la tubería de descarga no debe ser roscado ni estar tapado y debe estar protegido contra la congelación.
• No inserte ni instale ningún tipo de válvula, restricción o acoplamiento reductor en el tubo de descarga.

1 Coloque cinta de teflón en el extremo del tubo G para evitar fugas.

* El agua puede gotear de la tubería de descarga del dispositivo de alivio de presión y esta tubería debe dejarse abierta a la atmósfera.
* El dispositivo de alivio de presión debe operarse regularmente para eliminar los depósitos de cal y verificar que no está bloqueado.
* Debe instalarse un tubo de descarga conectado al dispositivo de alivio de presión en una dirección continua hacia abajo y en un entorno libre de heladas.

ES

Instalación de líneas de drenaje de condensado

NOTA

• Cuando realice las conexiones del accesorio de drenaje al tubo de drenaje, NO apriete demasiado. Si se aprietan demasiado los accesorios, la bandeja de drenaje de condensado podría agrietarse o dañarse.
• El condensado de esta unidad no es ácido.

Las líneas de drenaje de condensado y las conexiones a la tubería de drenaje deben cumplir con los códigos estatales y locales.

No reduzca el tamaño de la línea de drenaje a menos del tamaño de la conexión de condensado proporcionada.

Asegúrese de que las líneas de drenaje de condensado mantengan una pendiente hacia abajo para un drenaje adecuado.

La línea de drenaje debe estar aislada para evitar que se forme condensación en el exterior de la línea de drenaje.

Si no hay desagüe en el suelo o el drenaje está por encima del nivel de la línea de condensado, entonces se debe instalar una bomba de condensado común con una capacidad no inferior a 7,5 L/día.

1 Coloque cinta de teflón en el extremo del tubo G para evitar fugas.

2 Fije el codo con un deslizamiento de 3/4" y el G de 3/4" a la conexión del drenaje primario.

3 Utilizando un sellador aprobado, inserte el tubo de PVC en el extremo hembra. El drenaje de condensado debe ser conducido a un desagüe adecuado.

4 Utilizando una tubería de PVC de 1/2", un codo con adaptadores de 1/2" y 1/2" G y un sellador aprobado, acople el codo a la conexión secundaria de desagüe e inserte la tubería de PVC en la conexión hembra.

Conexión del suministro de agua NOTA

• NO suelde con latón o estaño directamente a las conexiones de agua caliente o fría. Si se utilizan conexiones soldadas, suelde los tubos al adaptador antes de instalar el adaptador a las conexiones de agua caliente o fría en el calentador. Cualquier calor aplicado a los accesorios del suministro de agua dañara permanentemente los recubrimientos plásticos internos en estas tomas.
  * La máxima presión en la línea de suministro de agua fría es 0,8 MPa. Si el suministro de agua es mayor a 0,8 MPa, instale una válvula reductora de presión.
  * Conecte el agua para llenar o rellenar el sistema de calefacción según lo especificado por la norma EN1717 / EN 61770 para evitar la contaminación del agua potable por el flujo de retorno.

Temperaturas máximas y mínimas de funcionamiento del agua(°C)	35 / 62
Presión máxima y mínima de funcionamiento del agua(MPa)	- / 0,8

Consulte las "Instrucciones de instalación" para obtener información sobre la instalación habitual sugerida.

1 Compruebe el tipo de tuberías de agua en su casa. Use accesorios que sean adecuados para el tipo de tubería de su casa.

Si se utilizan tuberías de cobre, el calentador de agua debe conectarse siempre con uniones dieléctricas (a suministrar en el área) para evitar la corrosión causada por las corrientes eléctricas comunes en las tuberías de agua de cobre.

Para una fácil desconexión del calentador de agua en caso de mantenimiento o sustitución, se recomienda la instalación de uniones en las conexiones de agua.

2 Coloque cinta de teflón en el extremo del tubo G para evitar fugas.

3 Conecte el suministro de agua fría y caliente usando un tubo G de 3/4".

4 Instale una válvula de cierre en la línea de agua fría cerca del calentador de agua.
5 Instalar el aislamiento en las tuberías de agua fría y caliente. El aislamiento de la tubería de agua caliente puede incrementar el rendimiento energético.

Para llenar el calentador de agua

ADVERTENCIA

No encienda la alimentación eléctrica del calentador de agua a menos que el tanque esté completamente lleno de agua. La garantía del calentador de agua no cubre los daños o fallas ocasionados por el funcionamiento con el tanque vacío o parcialmente vacío.

1 Asegúrese de que la válvula de drenaje del calentador de agua esté completamente cerrada.

2 Encienda el suministro de agua fría
3 Abra cada grifo de agua caliente lentamente y deje que el agua corra hasta que fluya con un chorro completo.
4 Deje que el agua fluya a pleno chorro durante unos minutos.

ES

Cómo hacer las conexiones eléctricas

ADVERTENCIA

Desconecte toda alimentación antes de trabajar en cualquier conexión eléctrica.

ADVERTENCIA

La conexión a tierra es obligatoria.

ADVERTENCIA

Nunca suministre alimentación a elemento calefactor directamente. Los elementos calefactores superiores e inferiores están instalados en el producto. (230 V, 2 kW)

NOTA

• Todo el cableado debe cumplir con las normas europeas y nacionales, y debe estar protegido por un RCD (Dispositivo de corriente residual) de 30 mA.
• En el cableado fijo debe incorporarse un medio de desconexión según las reglas relacionadas con el cableado.

El calentador de agua debe ser permanentemente accionado por electricidad para garantizar el correcto funcionamiento del ánodo de titanio de corriente impresa (ICCP).

No encienda la alimentación hasta que el calentador de agua este completamente lleno.

Este aparato solo puede ser conectado y puesto en funcionamiento en una red monofásica de 230 V CA.

La instalación eléctrica incluirá:

• Se recomienda la instalación de un dispositivo de corriente residual (RCD) que tenga una corriente de funcionamiento residual nominal que no supere los 30 mA.
• La clasificación del dispositivo de corriente residual (RCD) que será instalado.

El cable de alimentación no se puede desconectar del producto.

El cable de alimentación no puede sustituirse. Si el cable está dañado, el aparato debe ser desechado.

PRECAUCIÓN

Para evitar riesgos debido al restablecimiento inadvertido del interruptor térmico, este artefacto no debe alimentarse de un interruptor externo, tal como un temporizador, o conectado a un circuito que la red pública encienda y apague regularmente.

orarse un medio de elacionadas con el 30 mA 1 L2 16 A BR BL

Controles de seguridad

PRECAUCIÓN

Debe solicitar a una persona calificada que investigue la causa de la condición de la alta temperatura y que tome las medidas correctivas necesarias antes de volver a poner en servicio el calentador de agua.

Hay un control de límite de temperatura (ECO) que está ubicado encima del elemento calefactor superior. Si la temperatura del agua se torna excesivamente caliente, el control de límite de temperatura (ECO) apaga la alimentación a los elementos calefactores.

Una vez que el control se abre, debe ser reajustado manualmente.

Para reajustar el control limitador de temperatura (ECO):

1 Apague la alimentación abriendo el disyuntor o retirando los fusibles.

2 Retire la decoración frontal y la cubierta del elemento superior.

3 Pulse el botón rojo ECO RESET.

Juegos de manta aislante

La manta aislante externa, disponible para el público en general, no es necesaria para el calentador de agua.

La garantía del fabricante no cubre ningún daño o falla causados por la instalación o el uso de cualquier tipo de dispositivos de ahorro de energía u otros no autorizados.

El fabricante no se hace responsable de ninguna lesión o pérdida que pueda resultar del uso de dichos dispositivos no autorizados.

PRECAUCIÓN

Si los códigos locales requieren la aplicación de cualquier juego de manta aislante externa al calentador de agua, se deberá prestar especial atención a fin de no restringir el funcionamiento y la operación adecuados de este aparato:

• NO bloquee las aberturas de aire del calentador de agua.
• NO cubra ni intente reubicar la información o las etiquetas de advertencia que se encuentran adheridas al calentador de agua.
• NO cubra el panel de control, la válvula de alivio T&P, la válvula de drenaje y la caja de conexiones.
• Inspeccione la manta con frecuencia.

Lista de Verificación de la Instalación

Ubicación

• Suficiente espacio para el intercambio de aire y para el servicio regular.
• El suelo es lo suficientemente fuerte para soportar el calentador de agua.
• Interior y protegido de los elementos altamente corrosivos.
  □ Cerca del área de demanda de agua del calentador.
  ☐ Mayor a 1 °C.
  □ Zona libre de líquidos y gases inflamables.

Válvula de Drenaje

- Válvula de drenaje correctamente instalada.

Válvula de alivio T&P

• Válvula de alivio T&P correctamente instalada.
  □ La línea de descarga mantiene una pendiente descendente y corre hacia un drenaje apropiado.
• El tubo de drenaje protegido contra el congelamiento.

Drenaje de Condensado

- Mantener la línea de drenaje en una pendiente descendente en la que se pueda drenar de forma adecuada.

Suministro de Agua

□ El tanque está completamente lleno de agua.
- Eliminar el aire del calentador de agua y de las tuberías.
□ Las conexiones de agua deben estar bien apretadas y sin fugas, pero NO las apriete en exceso.
Si se utilizan tuberías de cobre, conecte las uniones dieléctricas (a suministrar en el área) para evitar la corrosión.
- Se recomiendan las conexiones de agua flexibles.

Cableado

□ El voltaje de la fuente de alimentación coincide con el voltaje nominal de la placa de datos.
- Tamaño adecuado del cable del circuito de la rama y el fusible o interruptor de circuito.
□ La unidad está conectada a tierra adecuadamente.

FUNCIONAMIENTO

ES

Uso del control básico

PANTALLA DE VISUALIZACIÓN

188 °F °C Wi-Fi W

Heat Pump

Auto

Turbo

Schedule

Vacation

Anti Legionella

2

Wi-Fi (3s)

^ F/ ^ C (3s)

Reset Filter (3s)

Water Temp (3s)

1

[K0WK]Botón	Pantalla	Descripción
	Heat Pump	Seleccionar el modo de bomba de calor.
	Auto	Seleccionar el modo automático.
	Turbo	Seleccionar el modo turbo.
	Vacation	Seleccionar el modo vacaciones.
-	Schedule	Configure el modo de programación únicamente con la aplicación LG ThinQ.
-	Anti Legionella	Seleccionar el modo Anti Legionella.
	-	Establecer la temperatura deseada del agua.
	_ _	Ajustar la temperatura deseada del agua.
Wi-Fi (3s)	[0522]	Activar el emparejamiento Wi-Fi.
Reset Filter (3s)		Restablecer la alarma del filtro.
°F/°C (3s)	[0-###]	Cambiar la unidad entre °F y °C.
Water Temp (3s)	[0-###]	Visualizar la temperatura actual del agua durante 5 segundos.

Ajuste de la temperatura del agua

PELIGRO

Las altas temperaturas del agua hacen que el potencial de QUEMADURAS por agua caliente sea mayor.

La temperatura del agua se mantendrá en función de la temperatura de ajuste en la pantalla y puede ser ajustada de 35 °C a 60 °C.

1

Presione el botón

seleccionar la temperatura del agua.

2

Pulse el botón Ajustar para finalizar.

Modo de funcionamiento

- Presione el botón Modo repetidamente para seleccionar el modo de funcionamiento. El modo activo se muestra en la pantalla de visualización.

Este modo minimiza el consumo de energía utilizando únicamente la bomba de calor para la calefacción, pero tiene una recuperación baja.

MODO AUTOMÁTICO

Este es el modo de configuración de fábrica para el envío. Este modo ofrece un consumo de energía relativamente bajo y una recuperación alta.

Este modo de funcionamiento primario utiliza la bomba de calor para la calefacción.

Los elementos calefactores proporcionarán calor adicional si la demanda es mayor a la capacidad propia de la bomba de calor.

MODO TURBO

Este modo ofrece la máxima recuperación.

Este modo utiliza simultáneamente la bomba de calor y los elementos calefactores.

MODO DE VACACIONES

Esta función se recomienda cuando el calentador de agua no se utiliza por un período de tiempo prolongado. En este modo, la temperatura del tanque se mantendrá a unos 20 °C para minimizar el consumo de energía y evitar que el calentador de agua se congele.

La duración de la vacación puede ser configurada o modificada entre 1 y 90 días a través de la aplicación LG ThinQ.

MODO PROGRAMACIÓN

Este modo solo puede ser establecido en la aplicación LG ThinQ.

Usted puede salir de este modo presionando cualquier botón en el calentador de agua.

MODO ANTI-LEGIONELLA

El calentador de agua automáticamente realiza el modo anti Legionela una vez a la semana. La temperatura del agua subirá hasta los 60 °C y permanecerá por 1 hora. Esta temperatura puede ocasionar quemaduras, por lo tanto recomendamos el uso de una válvula mezcladora termostática. (Inactivo predeterminado)

Activo inactivo

- Presione y mantenga presionado el botón Set alrededor de 3 segundos para configurar el modo anti-legionela activo o inactivo

Activo: (la pantalla parpadea "Anti-legionella"

"Anti-legionella" x 4)

* Operación una vez a la semana Inactivo: (la pantalla parpadea "Anti-legionella" x 4)

Restablecimiento de la alarma del filtro de aire

El dispositivo mostrará una alarma ( ) que le recordará que debe revisar y limpiar el filtro de aire periódicamente.

- Presione y mantenga presionado el botón

Ajustar durante unos 3 segundos para restablecer la alarma.

Cambiar la unidad de temperatura

La lectura de la unidad de temperatura en la pantalla puede ajustarse a Fahrenheit o Celsius.

- Presione y mantenga presionado el botón durante unos 3 segundos para cambiar la unidad de temperatura.

Temperatura actual del agua

- Presione y mantenga presionado el botón durante unos 3 segundos.

La pantalla mostrará la temperatura actual del agua del tanque durante 5 segundos.

FUNCIÓN DE EMPAREJAMIENTO de Wi-Fi

Una vez que esté conectado a internet a través de la red Wi-Fi del hogar, usted puede controlar el aparato remotamente con la aplicación del teléfono inteligente. Vea la sección de "FUNCION INTELIGENTE" para más detalles.

- Presione y mantenga presionado el botón Modo durante unos 3 segundos.

se muestra en la pantalla.

FUNCIONES INTELIGENTES

ES

Aplicación LG ThinQ

Esta característica sólo está disponible en los modelos que tienen el logo in ThinQ.

La aplicación LG ThinQ le permite comunicarse con el aparato mediante un teléfono inteligente.

Características de la aplicación LG ThinQ

Comuníquese con el aparato desde el teléfono inteligente utilizando las convenientes funciones inteligentes.

Diagnóstico Inteligente™

Si experimenta un problema mientras usa el aparato, esta función de diagnóstico inteligente le ayudará a diagnosticar el problema.

Configuración

Le permite configurar varias opciones en el dispositivo y en la aplicación.

NOTA

• Si cambia su router inalámbrico, proveedor de servicios de Internet o contraseña, debe eliminar el dispositivo registrado de la aplicación LG ThinQ y volver a registrarlo.
• Esta aplicación está sujeta a cambios con el fin de mejorar los dispositivos sin previo aviso a los usuarios.
• Las funciones pueden variar de acuerdo al modelo.

Antes de usar la aplicación LG ThinQ

1 Compruebe la distancia entre el aparato y el router inalámbrico (red Wi-Fi).

- Si la distancia entre el aparato y el router inalámbrico es demasiado grande, la intensidad de la señal se debilita. Registrarse puede tomar mucho tiempo o la instalación puede fallar.

2 Apague los Datos del celular o los Datos móviles en su teléfono inteligente.

3 Conecte su teléfono inteligente al router inalámbrico.

NOTA

• Para comprobar la conexión Wi-Fi, compruebe que el icono está encendido en el panel de control.
• El aparato es compatible con las redes Wi-Fi de 2,4 GHz únicamente. Para comprobar la frecuencia de su red, contacte a su proveedor de servicio de Internet o consulte el manual de su router inalámbrico.
• LG ThinQ no es responsable de ningún problema de conexión a la red ni de ningún fallo, mal funcionamiento o error causado por la conexión a la red.
• Si el aparato tiene problemas para conectarse a la red Wi-Fi, es posible que se encuentre demasiado lejos del router. Compre un repetidor Wi-Fi (extensor de alcance) para mejorar la intensidad de la señal Wi-Fi.
• Es posible que la conexión Wi-Fi no se establezca o se interrumpa debido al entorno de la red doméstica.
• Es probable que la conexión de red no funcione correctamente dependiendo del proveedor de servicios de Internet.

• El entorno inalámbrico que lo rodea puede hacer que el servicio de red inalámbrica funcione lentamente.

• No se puede registrar el aparato si hay problemas con la transmisión inalámbrica de la señal. Desconecte el aparato y espere aproximadamente un minuto antes de volver a intentarlo.

• Si el cortafuego del router inalámbrico está habilitado, desactivévelo o añádale una excepción.
• El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números. (No use caracteres especiales.)
• La interfaz de usuario (UI) del teléfono inteligente puede variar dependiendo del sistema operativo del móvil (OS) y del fabricante.
• Si el protocolo de seguridad del router está configurado en WEP, es posible que no pueda configurar la red. Por favor, cámbielo a otros protocolos de seguridad (se recomienda WPA2) y vuelva a realizar el proceso de registro del producto.

Instalación de la aplicación LG ThinQ

Busque la aplicación LG ThinQ en el Google Play Store en un teléfono inteligente. Siga las instrucciones para descargar e instalar la aplicación.

Diagnóstico inteligente™

Utilice esta función para ayudarle a diagnosticar y resolver problemas con su aparato.

NOTA

• Por razones no atribuibles a la negligencia de LGE, es posible que el servicio no funcione debido a factores externos como, entre otros, la falta de disponibilidad de Wi-Fi, la desconexión de Wi-Fi, la política de la tienda local de aplicaciones o la falta de disponibilidad de la aplicación.
• Esta característica puede estar sujeta a cambios sin previo aviso y puede tener una forma diferente según el lugar en que usted se encuentre.

Use LG ThinQ para diagnosticar problemas

Si experimenta un problema con su aparato equipado con Wi-Fi, éste puede transmitir datos de resolución de problemas a un teléfono inteligente utilizando la aplicación LG ThinQ.

- Lance la aplicación LG ThinQ y seleccione la función de diagnóstico inteligenteTM en el menú. Siga las instrucciones proporcionadas en la aplicación LG ThinQ.

Información del aviso de software de código abierto

Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de fuentes abiertas que tengan las obligaciones de revelar un código fuente, que esté contenido en este producto, y para acceder a todos los términos sobre licencia referidos, así como a los avisos sobre copyright y otros documentos relevantes, por favor, visite https://opensource.lge.com.

LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a [e-mail].

Esta oferta es válida para cualquier persona en posesión de esta información durante un periodo de tres años después del último envío de este producto.

MANTENIMIENTO

ES

ADVERTENCIA

Desconecte la alimentación abriendo el disyuntor o retirando los fusibles antes de llevar a cabo cualquier tipo de mantenimiento; de lo contrario, podría causar una descarga eléctrica y provocar lesiones graves o la muerte.

Antes de realizar cualquier mantenimiento, apague la alimentación mediante la apertura del disyuntor como se muestra a continuación

Limpie y verifique el producto regularmente para mantener un rendimiento óptimo y para evitar un posible desperfecto. Si tiene alguna dificultad para realizar estos trabajos de mantenimiento de rutina por usted mismo, contacte una persona calificada.

Drenaje y enjuague del calentador de agua

Los minerales contenidos en el agua de la cañería pueden formar depósitos de cal. Por lo tanto, no es raro que los depósitos de cal se acumulen en el tanque del calentador de agua. La cantidad de los depósitos de cal depende de la dureza del agua, los ajustes de temperatura y otras variables..

1 Apague la alimentación abriendo el disyuntor o retirando los fusibles.
2 Conecte una manguera de jardín a la válvula de drenaje y coloque la manguera en un desagüe adecuado.
3 Cierre la válvula de suministro de agua fría.
4 Abra la válvula de drenaje. (Abra un grifo de agua caliente o suba la manija de la válvula de alivio T&P para ayudar a que el agua drene más rápido).
5 Una vez que el tanque esté vacío, enjuáguelo abriendo la válvula de suministro de agua fría.
6 Permita que el agua fluya hasta que no haya más desagües de sedimentos del tanque y el agua se vea clara.
7 Cierre la válvula de drenaje y abra el grifo de agua caliente. Llene el tanque mediante la apertura de la válvula de agua fría.

Mantenimiento de la Válvula de Alivio T&P

PELIGRO

Antes de poner en funcionamiento la válvula de alivio manualmente, asegúrese de que hará la descarga en un lugar seguro. Si el agua no fluye libremente desde el final del tubo de descarga, apague la alimentación al calentador de agua y llame a una persona calificada.

Al menos una vez al año, levante y suelte la manija de la palanca del calentador de agua para asegurarse de que los cursos de agua estén despejados y que la válvula funcione sin problemas.

Mantenimiento del filtro de aire

Limpie los filtros de aire cuando aparezca la alarma "Comprobar filtro de aire ( ) en la pantalla.

NOTA

• El filtro de aire puede romperse cuando esta doblado.
• Cuando el filtro de aire no está correctamente instalado, pueden entrar polvo y otras sustancias en el interior de la unidad.

1 Apague la alimentación abriendo el disyuntor o retirando los fusibles.
2 Sostenga las perillas del filtro de aire, tire del mismo y retírelo de la cubierta superior.

3 Limpie el filtro con una aspiradora o con agua tibia con detergente neutro.
4 Seque el filtro en la sombra.
5 Inserte el filtro de aire en la cubierta superior.

6 Verifique la cubierta superior para comprobar que se ha montado correctamente el filtro de aire.

ES

Mantenimiento del drenaje de condensado

1 Retire las líneas y conexiones de drenaje de condensado.

2 Retire la decoración frontal primero y a continuación retire la cubierta superior. Levante el panel frontal hacia afuera, a continuación levante el panel trasero y retírelo.

3 Compruebe que la bandeja de drenaje de condensado no tiene ningún residuo y limpie el drenaje de condensado frotándolo con un paño húmedo o vertiendo una taza de blanqueador.

4 Vuelva a colocar la tapa superior y el panel lateral y conecte la línea de drenaje de condensado.

5 Restablezca la alimentación del calentador de agua.

Apagado por un período prolongado

Si no va a utilizar el calentador de agua durante un período prolongado de tiempo, desactive la alimentación y el suministro de agua al calentador de agua y drene el calentador de agua para conservar energía y evitar la acumulación de gas hidrógeno peligroso.

Tanto el calentador de agua como las tuberías deben drenarse si pudieran estar expuestos a temperaturas de congelación.

Después de un largo periodo de inactividad, el funcionamiento y los controles deben ser verificados por un personal de servicio calificado. Asegúrese de que el calentador de agua está completamente lleno otra vez antes de ponerlo en funcionamiento.

RESOLUCIÓN DE PROBLEMAS

ES

Antes de llamar al servicio técnico

Por favor verifique lo siguiente antes de contactar el centro de servicio. Si el problema persiste, contacte su centro de servicio local.

PRECAUCIÓN

Para su seguridad, no intente reparar el cableado, los controles, los elementos calefactores u otros dispositivos de seguridad. Remita las reparaciones al personal de servicio calificado.

Problema Posibles causas y medidas correctivas
Insuficiencia o falta de agua caliente	El uso de agua excede la capacidad del calentador de agua en el modo actualEspere a que el calentador de agua se recupere después de una demanda inusual.Cambie el modo para una recuperación más rápida.
	La temperatura del agua es demasiado bajaConsulte la sección "Ajuste de la temperatura del agua" (Página 24).
	ECO DisparadoConsulte la sección de "Controles de seguridad". (Página 21)
	No hay suministro eléctrico al calentador de aguaVerifique el suministro eléctrico al calentador de agua. Ver la sección "Cómo hacer las conexiones eléctricas". (Página 20)
	Las conexiones de agua a la unidad están invertidasVuelva a instalar de forma correcta la conexión de agua
	Fugas en los grifos de agua caliente o en el sistema de tuberíasAsegúrese de que todos los grifos estén cerrados.Compruebe si hay fugas en la casa y repárelas.
	Cableado eléctrico inadecuadoVer la sección "Cómo hacer las conexiones eléctricas". (Página 20)
	La temperatura de entrada del agua fría puede ser más baja en inviernoEsto es normal. Mientras más fría es el agua de entrada toma más tiempo para calentar.
	Filtro de aire sucioConsulte la sección "Mantenimiento de filtro de aire". (Página 28)
	No hay suficiente espacio libre para el intercambio de aire para la bomba de calorAsegúrese de que la unidad tiene suficiente espacio. Ver la sección "Elija la mejor Ubicación".(Página 15)
	Un fusible está abierto o un disyuntor se disparóReemplace el fusible o reajuste el disyuntor.
El agua está demasiado caliente	La temperatura del agua es demasiado altaConsulte la sección "Ajuste de la temperatura del agua" (Página 24).

ES

Problema Posibles causas y medidas correctivas
Ruido	El compresor de la bomba de calor, el ventilador o la válvula EEV están funcionando• Esto es normal
	La acumulación de sarro o depósitos de cal en los elementos calefactores puede producir un ruido retumbante.• Limpie o sustituya los elementos calefactores. Esto debe ser realizado únicamente por personal de servicio calificado. Llame a nuestro centro de soporte técnico.
Goteos desde el exterior del calentador	El drenaje de condensado está bloqueado• Limpie el puerto de drenaje y retire los residuos.
	Las conexiones de agua caliente/fría u otras piezas se han aflojado.• Apriete las conexiones sueltas. Esto debe ser realizado únicamente por personal de servicio calificado.
Ruido y goteos de la válvula de alivio	Aumento de presión debido a una expansión térmica en un sistema de agua cerrado.• Se trata de una condición inaceptable y debe corregirse. No obstruya la salida de la válvula de alivio. Póngase en contacto con un contratista de plomería para corregir esto.
La presión del agua es baja	La válvula de suministro está parcialmente cerrada• Abra completamente la válvula de suministro del calentador de agua..
Problemas para conectar el aparato y el teléfono inteligente a la red Wi-Fi.	La contraseña de la red Wi-Fi se introdujo incorrectamente.• Elimine la red Wi-Fi de su casa y comience el proceso de registro de nuevo.
	Los datos del móvil para su teléfono inteligente están activados.• Apague los datos del móvil de su teléfono inteligente antes de registrar el aparato.
	El nombre de la red inalámbrica (SSID) está configurado incorrectamente.• El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números. (No utilice caracteres especiales).
	La frecuencia del router no es de 2,4 GHz.• Sólo es compatible con una frecuencia de router de 2,4 GHz. Ajuste el router inalámbrico a 2,4 GHz y conecte el aparato al router inalámbrico. Para comprobar la frecuencia del router, verifique con su proveedor de servicio de Internet con el fabricante del router.
	La distancia entre el aparato y el router es demasiado grande.• Si el aparato está muy lejos del router, la señal pudiera ser débil y no establecerse la conexión, en este caso coloque el router más cerca del aparato o compre e instale un repetidor de Wi-Fi.

Código de error

Código	Contenidos Medidas Correctivas		Estado de funcionamiento
1	El sensor de temperatura ambiental no está funcionando.	Llame a nuestro centro de soporte técnico.	Utilice solo los elementos
4	El drenaje de condensado está bloqueado.	Limpie el drenaje de condensado.Ver la sección “Mantenimiento del drenaje de condensado”.	Utilice solo los elementos
5	Error de comunicación del PCB.	Llame a nuestro centro de soporte técnico.	Utilice solo los elementos
6	El sensor de temperatura del tanque inferior no está funcionando.	Llame a nuestro centro de soporte técnico.	APAGADO
9	Error EEPROM.	Llame a nuestro centro de soporte técnico.	Utilice solo los elementos
12	El sensor de temperatura del tubo central no está funcionando.
19	El elemento superior no está funcionando.	Llame a nuestro centro de soporte técnico.	Use solamente la bomba de calor
20	El elemento inferior no está funcionando.
21	Pico de CC (Falla de IPM)	Llame a nuestro centro de soporte técnico.	Utilice solo los elementos
22	CT 2 (Máximo, actual)
23	Enlace de CC Bajo/Alto Voltaje
26	Error de posición de componente CC.
27	Falla de PSC
29	La fase de compensación se encuentra en sobrecorriente	Llame a nuestro centro de soporte técnico.	Utilice solo los elementos
32	El tubo de descarga está sobrecalentado.(105 °C)
41	El sensor de temperatura del tubo de descarga no está funcionando.
46	El sensor de temperatura de la tubería de succión no funciona.
61	Condensador La temperatura de la tubería es alta.(65 °C)
65	El disipador de calor del sensor de temperatura no está funcionando.
67	El ventilador del motor BLDC está bloqueado
DF	No hay agua o no hay suficiente agua en el tanque.	Llene el calentador con agua.Abra todos los grifos de agua caliente hasta que el agua fluya con un chorro completo.	APAGADO
EC E	ECO esta disparado.	Desconecte toda la alimentación del calentador de agua.Ver la sección “Controles de seguridad”.Llame a nuestro centro de soporte técnico.	APAGADO
H1	La temperatura del agua es demasiado alta.	Llame a nuestro centro de soporte técnico.	APAGADO
H2
L1	La temperatura del agua es demasiado baja.	Llame a nuestro centro de soporte técnico.	APAGADO
L2	La temperatura del agua es muy baja o el sensor de temperatura del tanque superior no está funcionando.
IC	ICCP no está funcionando	Llame a nuestro centro de soporte técnico.	APAGADO

ES

Lista de piezas de repuesto

Número de elemento	Descripción
1	Conjunto del panel, frontal
2	Conjunto de PCB, pantalla
3	Decoración frontal (Cubierta, Terminal)
4	Conjunto de la cubierta, superior
5	Conjunto de filtro, filtro de aire
6	Conjunto de la cubierta, control
7	Conjunto del PCB, potencia
8	Conjunto del PCB, principal
9	Conjunto de, PCB, módulo
10	Transformador, reactor
11	Conjunto de la carcasa, control
12	Panel, trasero
13	Soporte, motor
14	Conjunto del motor, DC, externo
15	Ventilador, hélice
16	Tuerca, común
17	Conjunto de la cubierta
18	Conjunto del evaporador, primero

Número de elemento	Descripción
19	Conjunto del interruptor
20	Conjunto de la bandeja, desagüe
21	Conjunto del compresor, China
22	Amortiguador, compresor
23	Conjunto del tubo, reverso
24	Bobina, expansión
25	Conjunto del tubo, expansión
26	Conjunto del tubo, evaporador (Salida)
27	Conjunto del tubo, conector
28	Conjunto del tubo, evaporador (Entrada)
29	Arnés, multi
30	Arnés, multi
31	Conjunto del Termistor, NTC
32	Conjunto del Termistor, NTC
33	Conjunto del Termistor, NTC
34	Soporte
*	* Refrigerante

Por su seguridad, no intente reparar los mandos electrónicos, el cableado eléctrico, la bomba de calor, los elementos calefactores u otros dispositivos de seguridad por usted mismo. Remita las reparaciones a un centro de servicio autorizado.

NOTA

- Compruebe la placa de datos del calentador de agua en la unidad para ver si el voltaje y la potencia son aceptables.

Las piezas de repuesto las puede pedir a través del distribuidor o tienda donde adquirió el calentador. Todos los pedidos de repuestos deben incluir la siguiente información:

1. Modelo y número de serie de los productos.
2. Voltaje y potencia como se indica en la placa de datos.
3. Descripción del repuesto.

ES

Especificación técnica

Descripción Unidad WH20S F5 WH27S F5
Capacidad del tanque	L 200 270
Dimensiones (Anchura x Altura x Fondo)	mm 580 x 1625 x 582 580 x 2008 x 582
Peso vacío	kg 100 119
Diámetro de las conexiones de agua	- G 3/4"
Diámetro de las conexiones de drenaje de condensado	- 3/4" 1/2"
Tipo de protección anticorrosiva	- Protección catódica de la corriente impresa
Tipo de protección interna del tanque	- Recubrimiento de cerámica
Máxima presión de trabajo	MPa 1
Ajuste del margen de la temperatura del agua	°C 35 to 60
Margen de la temperatura de funcionamiento de la bomba de calor	°C -5 to 48
Refrigerante R134a	kg	0,65	0,75
Volumen de refrigerante en toneladas equivalentes	T.eq.CO2	0,930	1,072
Presión de diseño del refrigerante (lado superior / lado inferior)	MPa	2,0 / 0,9
Fuente de alimentación
Voltaje	V	230
Frecuencia	Hz	50
Total del consumo de energía máximo W		2600
Consumo de energía máximo de la bomba de calor	W 550
Consumo de energía máximo del elemento calefactor	W	2050
Clasificación de protección		IPX1
Lado del aire
Tasa de flujo de aire (H/M)	m3/min	6,7/4,4 6,7/4,4
Presión estática disponible	Pa	90	90

ES

BETRIEBSANLEITUNG

WASSERERHITZER MIT WÄRMEPUMPE

Akcesoria

Declaración de conformidad

ES

Por la presente, LG Electronics declara que el tipo de equipo de radio Calentador de agua cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.lg.com/global/support/cedoc/cedoc#

Accesorii recomandate:

Accesorii

Válvula de alívio de T&P

Diagnóstico Inteligente™

Diagnóstico Inteligente™

Declaración de conformidad

ES

Por la presente, LG Electronics declara que el tipo de equipo de radio Calentador de agua cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.lg.com/global/support/cedoc/cedoc#
