Τύπος προϊόντος	Επαγγελματικό μηχάνημα κουζίνας
Μάρκα	Hendi
Μοντέλο	222843
Διαστάσεις (Μ x Β x Υ)	560 x 500 x 880 mm
Καθαρό βάρος	78 kg
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz
Ονομαστική ισχύς	1100 W
Χωρητικότητα κάδου	20 L
Μέγιστη ποσότητα αλευριού	5,0 kg
Διαθέσιμες ταχύτητες	3 ταχύτητες (γάντζος: 197 στρ/λεπτό, σπάτουλα: 317 στρ/λεπτό, σύρμα: 462 στρ/λεπτό)
Παρεχόμενα εξαρτήματα	Αναδευτήρας γάντζος, επίπεδη σπάτουλα, σύρμα
Κατηγορία προστασίας	Κατηγορία I (υποχρεωτική γείωση)
Δείκτης προστασίας	IP21
Μέγιστη στάθμη θορύβου	< 70 dB(A)
Προβλεπόμενη χρήση	Επαγγελματική χρήση: ανάμειξη, ζύμωμα, γαλακτωματοποίηση/χτύπημα
Υλικό κάδου	Ανοξείδωτος χάλυβας (εκτίμηση)
Συντήρηση	Χειροκίνητος καθαρισμός; μην βυθίζετε, μην πλένετε στο πλυντήριο πιάτων
Ασφάλεια	3 διατάξεις ασφαλείας: κάδος, καπάκι, μοχλός ανύψωσης

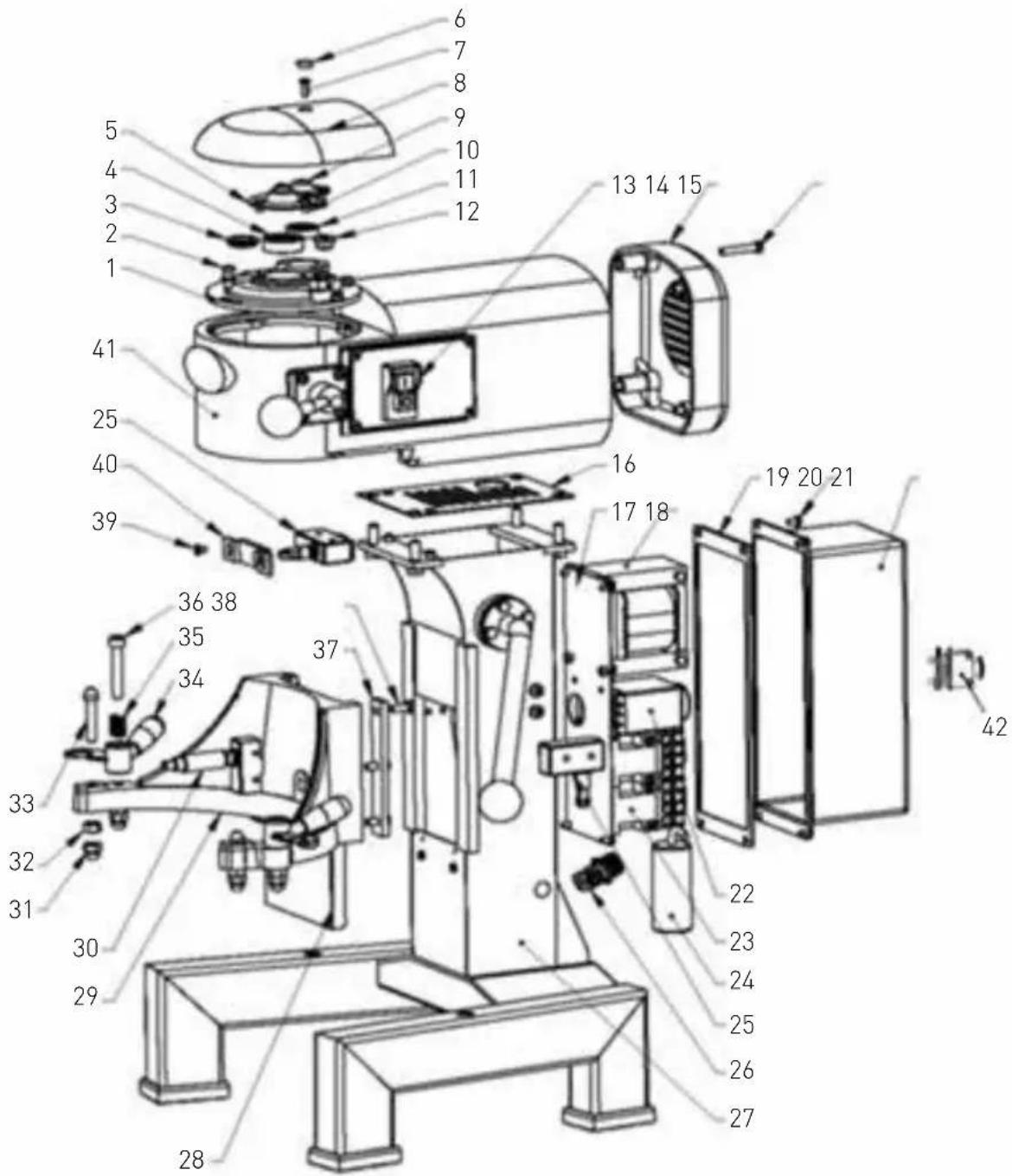

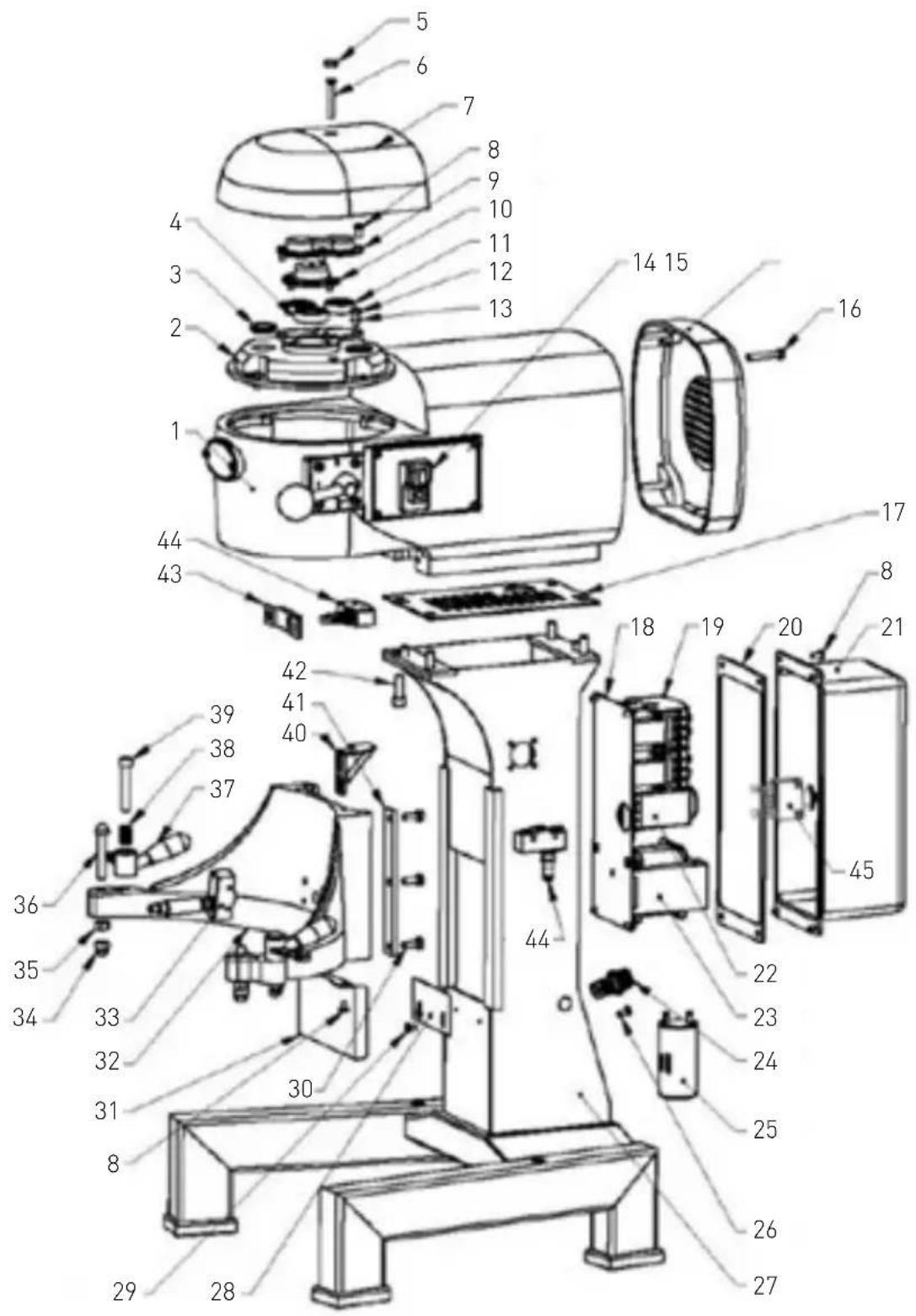

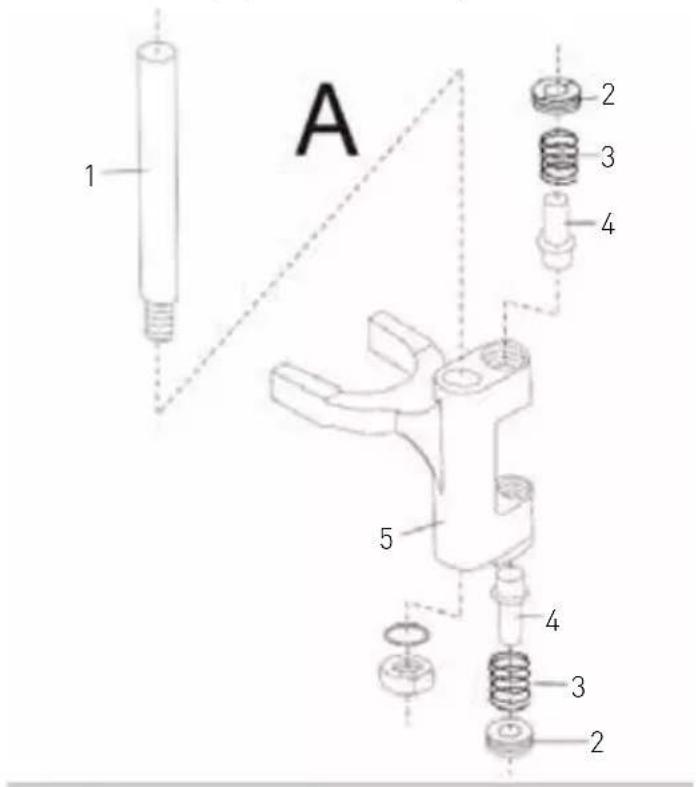

Ανταλλακτικά	Λεπτομερής κατάλογος εξαρτημάτων στο εγχειρίδιο (πάνω από 40 αναφορές)
Εγγύηση	12 μήνες από την ημερομηνία αγοράς

Συχνές ερωτήσεις - 222843 Hendi

Πώς να εγκαταστήσετε τον κάδο στο μηχάνημα;

Χαμηλώστε τη βάση του κάδου με το μοχλό (9). Τοποθετήστε τον κάδο (2) στη βάση χρησιμοποιώντας τις λαβές (4). Βεβαιωθείτε ότι η ράβδος ασφάλισης εισέρχεται στην κεντρική οπή της βάσης. Στη συνέχεια, σηκώστε το μοχλό για να ασφαλίσετε τον κάδο στην υψηλή θέση.

Πώς να εγκαταστήσετε τα εξαρτήματα (σύρμα, σπάτουλα, γάντζος);

Γυρίστε το καπάκι του κάδου σε ανοιχτή θέση. Εισαγάγετε αργά το εξάρτημα στον πλανητικό άξονα ευθυγραμμίζοντας τον άξονα και στη συνέχεια γυρίστε το εξάρτημα για να το ασφαλίσετε. Η εγκατάσταση είναι ευκολότερη πριν από την προσθήκη των συστατικών.

Τι να κάνω αν η συσκευή δεν ξεκινά;

Ελέγξτε ότι το καπάκι του κάδου είναι καλά κλειστό και ασφαλισμένο, ότι ο κάδος βρίσκεται στη σωστή υψηλή θέση και ότι το φις είναι σωστά συνδεδεμένο. Εάν το πρόβλημα επιμένει, συμβουλευτείτε τον πίνακα αντιμετώπισης προβλημάτων.

Πώς να καθαρίσετε το οικιακό μηχάνημα Hendi 222843;

Αποσυνδέστε και αφήστε τη συσκευή να κρυώσει. Καθαρίστε τον κάδο, τα εξαρτήματα και το καπάκι με ένα υγρό πανί και ήπιο απορρυπαντικό. Στεγνώστε καλά. Μην βυθίζετε ποτέ τη συσκευή και μην την βάζετε στο πλυντήριο πιάτων.

Ποια είναι η μέγιστη χωρητικότητα του κάδου;

Ο κάδος μπορεί να χωρέσει έως 20 λίτρα. Η μέγιστη ποσότητα συστατικών ποικίλλει ανάλογα με τον τύπο: ζύμη πίτσας (3 κιλά), ασπράδι αυγού (1,5 κιλό), σαντιγί (4 λίτρα), κ.λπ.

Πώς να αλλάξετε ταχύτητα κατά τη χρήση;

Πάντα να σταματάτε τη συσκευή με το ΚΟΚΚΙΝΟ κουμπί (0) πριν αλλάξετε ταχύτητα. Αποσυνδέστε εάν χρειάζεται, αντικαταστήστε το εξάρτημα, στη συνέχεια επιλέξτε την κατάλληλη ταχύτητα με το κουμπί ελέγχου (6) και επανεκκινήστε.

Πώς να επαναφέρετε τη θερμική ασφάλεια (προστασία υπερθέρμανσης);

Αποσυνδέστε τη συσκευή και αφήστε την να κρυώσει εντελώς. Πατήστε το κουμπί RAZ (10) που βρίσκεται στο πίσω μέρος της συσκευής. Συνδέστε ξανά και επανεκκινήστε.

Η συσκευή κάνει μη φυσιολογικό θόρυβο, τι να κάνω;

Ελέγξτε ότι η συσκευή βρίσκεται σε επίπεδη και οριζόντια επιφάνεια. Βεβαιωθείτε ότι ο κάδος είναι σωστά τοποθετημένος και ότι τα εξαρτήματα είναι καλά εγκατεστημένα. Μειώστε την ποσότητα των συστατικών εάν χρειαστεί. Εάν ο θόρυβος επιμένει, επικοινωνήστε με τον προμηθευτή σας.

Μπορώ να χρησιμοποιήσω εξαρτήματα που δεν παρέχονται με τη συσκευή;

Όχι, χρησιμοποιήστε μόνο τα γνήσια εξαρτήματα που παρέχονται με τη συσκευή. Η χρήση μη συνιστώμενων εξαρτημάτων μπορεί να ενέχει κινδύνους για τον χρήστη και να προκαλέσει ζημιά στη συσκευή.

Ποια είναι η εγγύηση αυτού του οικιακού μηχανήματος;

Η συσκευή καλύπτεται από εγγύηση 12 μηνών για τυχόν ελαττώματα ή κατασκευαστικά σφάλματα από την ημερομηνία αγοράς, υπό την προϋπόθεση ότι η χρήση και η συντήρηση γίνονται σύμφωνα με το εγχειρίδιο. Φυλάξτε την απόδειξή σας ως απόδειξη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 222843 Hendi

Πρέπει να διαβάσετε αυτές τις οδηγίες χρήσης προσεκτικά πριν χρησμοποιήσετε τη αυσκευή.

Prije uporabe uredaja pažljivo pročitajte ovaj korisnički priručnik.

GR: Διαβάστε το εγχειρίδιο χρήστη και φυλάξτε το μαζί με τη συσκευή.

GR: Για χρήση μόνο σε εσωτερικό χώρο.

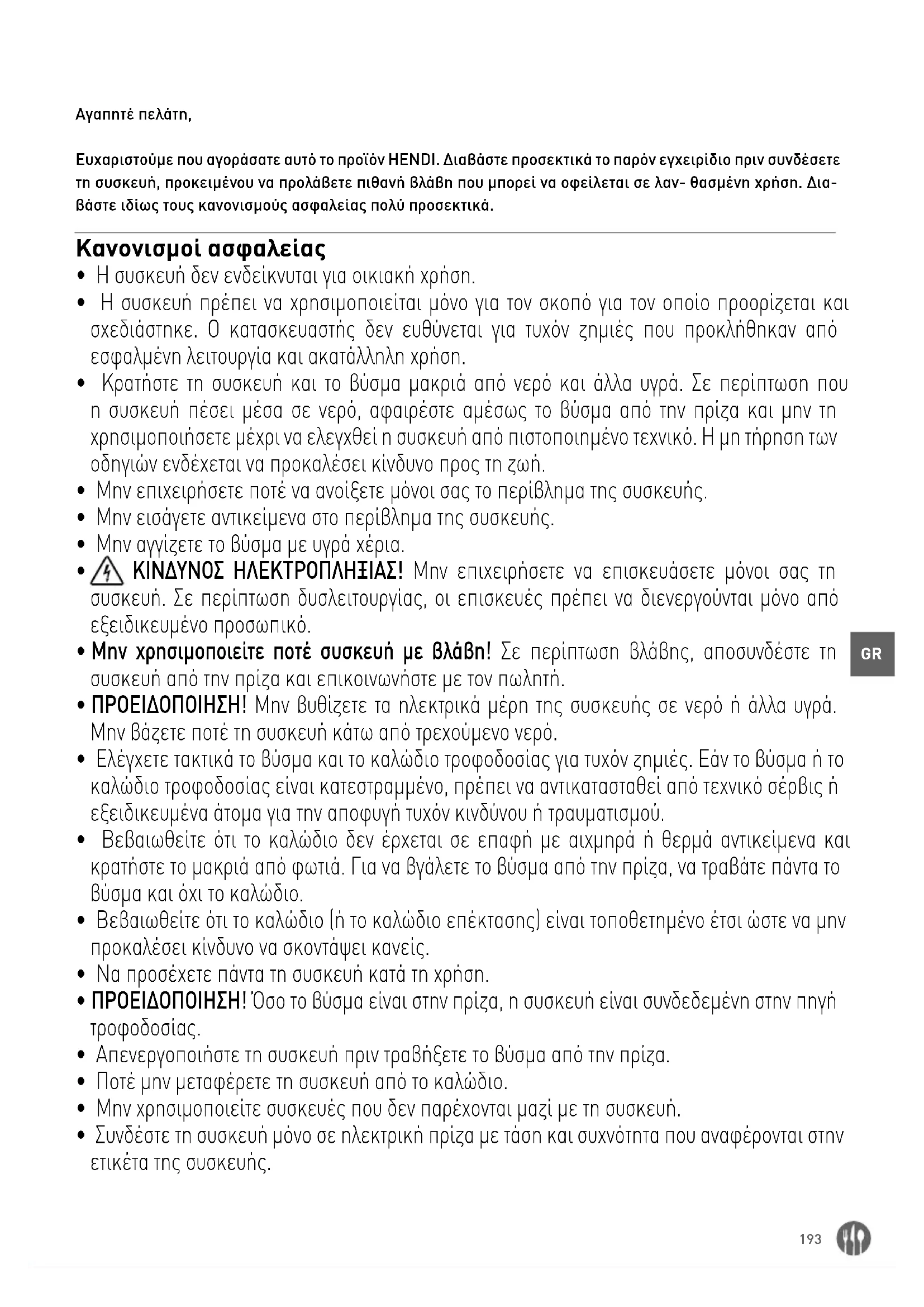

Ευχαριστούμε που αγοράσατε αυτό το προϊόν HENDI. Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν συνδέσετε τη συσκευή, προκειμένου να προλάβετε πιθανή ΒλάΒη που μπορεί να οφείλεται σε λαν- θασμένη χρήση. Διαβάστε ιδίως τους κανονισμούς ασφαλείας πολύ προσεκτικά.

Κανονισμοί ασφαλείας

• Η συσκευή δεν ενδείκνυται για οικιακή χρήση.
• Η συσκευή πρέπει να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο προορίζεται και σχεδιάστηκε. Ο κατασκευαστής δεν ευθύνεται για τυχόν ζημιές που προκλήθηκαν από εσφαλμένη λειτουργία και ακατάλληλη χρήση.
• Κρατήστε τη συσκευή και το Βύσμα μακριά από νερό και άλλα υγρά. Σε περίπτωση που η συσκευή πέσει μέσα σε νερό, αφαιρέστε αμέσως το Βύσμα από την πρίζα και μην τη χρησιμοποιήσετε μέχρι να ελεγχθεί η συσκευή από πιστοποιημένο τεχνικό. Η μη τήρηση των οδηγιών ενδέχεται να προκαλέσει κίνδυνο προς τη ζωή.
• Μην επιχειρήσετε ποτέ να ανοίξετε μόνοι σας το περίβλημα της συσκευής.
• Μην εισάγετε αντικείμενα στο περίβλημα της συσκευής.
• Mnv ayyizete to Búσμα με υγρά xερια.
• ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ! Μην επιχειρήσετε να επισκευάσετε μόνοι σας τη συσκευή. Σε περίπτωση δυσλειτουργίας, οι επισκευές πρέπει να διενεργούνται μόνο από εξειδικευμένο προσωπικό.
• Mnv хрσιμοποιείτε ποτέ συσκευή με ΒλάΒη! Σε περίπτωση ΒλάΒης, αποσυνδέστε τη συσκευή από την πρίza και επικοινωνήστε με τον πωλητή.
  • ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην Βυθίζετε τα πλεκτρικά μέρη της συσκευής σε νερό ή άλλα υγρά. Μην Βάζετε ποτέ τη συσκευή κάτω από τρεχούμενο νερό.
• Ελέγχετε τακτικά το βύσμα και το καλώδιο τροφοδοσίας για τυχόν ζημιές. Εάν το βύσμα ή το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τεχνικό σέρβις ή εξειδικευμένα άτομα για την αποφυγή τυχόν κινδύνου ή τραυματισμού.
• Βεβαιωθείτε ότι το καλώδιο δεν έρχεται σε επαφή με αιχμηρά ή θερμά αντικείμενα και κρατήστε το μακριά από φωτιά. Για να Βγάλετε το Βύσμα από την πρίza, να τραΒάτε πάντα το Βύσμα και όχι το καλώδιο.
• ΒεΒαιωθείτε ότι το καλώδιο (ή το καλώδιο επέκτασης) είναι τοποθετημένο έτοι ώστε να μην προκαλέσει κίνδυνο να σκοντάψει κανείς.
  • Na proσέχετε πάντα τη συσκευή κατά τη χρήση.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όσο το Βύσμα είναι στην πρίζα, η συσκευή είναι συνδεδεμένη στην πηγή τροφοδοσίας.
• Απενεργοποιήστε τη συσκευή πριν τραβήξετε το Βύσμα από την πρίζα.
  • Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο.
• Μην χρησιμοποιείτε συσκευές που δεν παρέχονται μαζί με τη συσκευή.

• Συνδέστε τη συσκευή μόνο σε πλεκτρική πρίζα με τάση και συχνότητα που αναφέρονται στην ετικέτα της συσκευής.

• Συνδέστε το Βύσμα σε μια εύκολα προσβάσιμη πλεκτρική πρίζα έτοι ώστε σε περίπτωση έκτακτης ανάγκης η συσκευή να μπορεί να αποσυνδεθεί αμέσως. Για να απενεργοποιήσετε πλήρως τη συσκευή, Βγάλτε το Βύσμα από την πρίζα.

• Απενεργοποιείτε πάντα τη συσκευή πριν αποσυνδέσετε το Βύσμα.
• Μην χρησιμοποιείτε ποτέ εξαρτήματα διαφορετικά από αυτά που συνιστώνται από τον κατασκευαστή. Σε αντίθετη περίπτωση, μπορεί να δημιουργηθεί κίνδυνος για τον χρήστη και να προκληθεί ζημιά στη συσκευή. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα και αξεσουάρ.
• Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητήριες ή διανοπτικές ικανότητες ή με έλλειψη πείρας και γνώσης.
• Αυτή η συσκευή δεν πρέπει, σε καμία περίπτωση, να χρησιμοποιείται από παιδιά.
• Κρατήστε τη συσκευή και το καλώδιο μακριά από παιδιά.
• Να αποσυνδέετε πάντα τη συσκευή από το ρεύμα εάν αφήνεται χωρίς επιτήρηση ή δεν χρησιμοποιείται και πριν από εργασίες συναρμολόγησης, αποσυναρμολόγησης ή καθαρισμού.
• Mnv aφήνετε ποτέ τη συσκευή χωρίς επιτήρηση ενώ Βρίσκεται σε λειτουργία.

Ειδικοί κανονισμοί ασφαλείας

- Χρησιμοποιείτε τη συσκευή μόνο όπως περιγράφεται στο παρόν εγχειρίδιο.

- Η συσκευή πρέπει να χρησιμοποιείται και να τοποθετείται από εξειδικευμένο και εκπαίδευμένο προσωπικό κουζινών του κλάδου της εστίασης, όπως υπηρεσίες τροφοδοσίας, φούρνους, πιτσαρίες, zaxaroplaστεία κλπ.

- Όλες οι εργασίες συντήρησης, εγκατάστασης και επισκευής πρέπει να εκτελούνται από εξειδικευμένους και εξουσιοδοτημένους τεχνικούς.

• Στην πίσω πλευρά της συσκευής υπάρχει ένα τερματικό ισοδυναμικής σύνδεσης που επιτρέπει τη σύνδεση με άλλο εξοπλισμό.

- Mnv τοποθετείτε τη συσκευή επάνω σε αντικείμενα θέρμανσης (ηλεκτρικό φούρνο, ψη σταριά κλη). Διατηρείτε τη συσκευή μακριά από θερμές επιφάνειες και ανοικτές φλόγες. Χρησιμοποιείτε πάντα τη συσκευή σε επίπεδη, σταθερή, καθαρή, στεγνή και ανθεκτική στη θερμότητα επιφάνεια.

- Mnv хрπσιμοποιείτε τη συσκευή κοντά σε εκρηκτικά ή εύφλεκτα υλικά, πιστωτικές κάρτες, μαγνητικούς δίσκους ή radiόφωνα.

- Κατά τη διάρκεια λειτουργίας της συσκευής, να φοράτε προστατευτική ενδυμασία, μάσκα ή προστατευτικά γυαλιά, εάν είναι απαραίτητο.

- Η συσκευή δεν προορίζεται για λειτουργία μέσω εξωτερικού χρονοδιακόπτη ή ξεχωριστού συστήματος τηλεχειρισμού.

- Μην παρακάμπτετε τις συνδέσεις ασφαλείας της συσκευής.

- ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απομακρύνετε όλα τα εμπόδια γύρω από όλα τα ανοίγματα εξαερισμού της συσκευής.

- ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τον καθαρισμό, τη συντήρηση ή την αντικατάσταση εξαρτημάτων, να απενεργοποιείτε ΠΑΝΤΑ τη συσκευή και να την αποσυνδέετε από την παροχή ρεύματος.

• Αφήστε τουλάχιστον 30 cm ελεύθερο χώρο γύρω από τη συσκευή για λόγους αερισμού κατά τη χρήση.
• ΠΡΟΣΟΧΗ! Στερεώστε, εάν είναι απαραίτητο, το καλώδιο τροφοδοσίας για να αποφύγετε τυχόν ακούσιο τράβηγμα ή επαφή με καυτή επιφάνεια.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διατηρείτε ΠΑΝΤΑ χέρια, μακριά μαλλιά και ενδύματα μακριά από τα κινούμενα μέρη.
• Μην τοποθετείτε τα χέρια σας μέσα στην προστατευόμενη περιοχή και τον κάδο ανάμιξης, ενώ η συσκευή είναι σε λειτουργία.
• Μην προσθέτετε υπερβολική ποσότητα υλικών προκειμένου να αποφευχθεί τυχόν η υπερ χείλισή τους. Η μέγιστη χωρητικότητα του κάδου είναι 10 λίτρα για το 222836 και 20 λίτρα για το 222843.
• Μην πλένετε τη συσκευή με νερό ή εκτοξευτήρα νερού. Το πλύσιμο με νερό μπορεί να προκαλέσει διαρροές και να αυξήσει τον κίνδυνο πλεκτροπληξίας. Τα εξαρτήματα δεν είναι κατάλληλα για πλυντήριο πιάτων.
• Μην καθαρίζετε ή αποθηκεύετε τη συσκευή εάν δεν έχει κρυώσει τελείως.
• Πρέπει να δίνεται ιδιαίτερη προσοχή κατά τη μετακίνηση ή τη μεταφορά της συσκευής λόγω του μεγάλου Βάρους της. Η μετακίνηση να γίνεται από τουλάχιστον 2 άτομα ή με χρήση τροχήλατου. Μετακινείτε τη συσκευή αργά, προσεκτικά και ποτέ με κλίση άνω των 45°.

ΠροΒλεπόμενη χρήση

• Η συσκευή ενδείκνυται για επαγγελματική χρήση και μπορεί να την χειρίζεται μόνο εξειδικευμένο προσωπικό.
• Η συσκευή είναι σχεδιασμένη μόνο για ανάμιξη, ζύμωμα και γαλακτωματοποίηση/χτύπημα προϊόντων φαγητού για χρήση στον κλάδο παραγωγής τροφίμων και εστίασης. Οποιαδήποτε άλλη χρήση

μπορεί να προκαλέσει ζημιά στη συσκευή ή τραυματισμό.

- Η χρήση της συσκευής για οποιονδήποτε άλλο σκοπό θεωρείται εσφαλμένη. Ο χρήστης είναι αποκλειστικά υπεύθυνος για την μη κατάλληλη χρήση της συσκευής.

Γείωση

Αυτή η συσκευή ταξινομείται στην κλάση προστασίας Ι και πρέπει να συνδέεται με γείωση προστασίας. Η γείωση μειώνει τον κίνδυνο πλεκτροπληξίας παρέχοντας ένα καλώδιο διαφυγής για το πλεκτρικό ρεύμα.

Αυτή η συσκευή είναι εξοπλισμένη με καλώδιο που φέρει καλώδιο και βύσμα γείωσης. Το βύσμα πρέπει να είναι συνδεδεμένο σε σωστά τοποθετημένη και γειωμένη πρίζα.

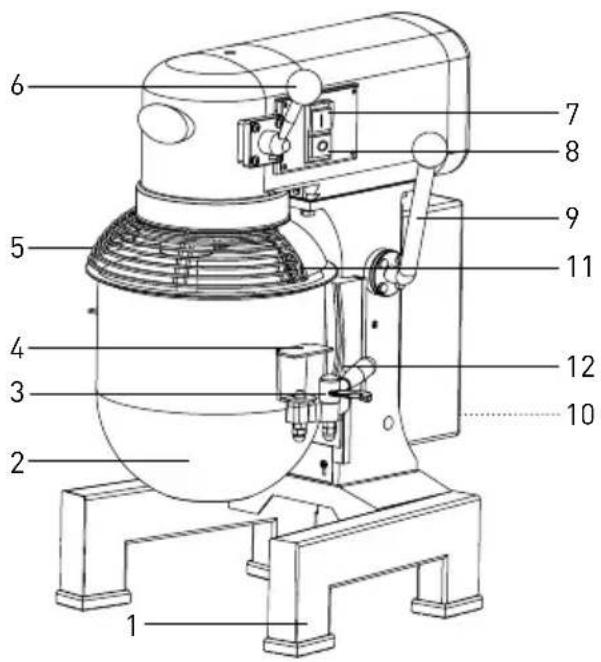

Κύρια μέρη της συσκευής

1. Βάση στήριξης μίξερ
2. Kádoç
3. Πείροι κάδου (x2)
4. Λαβές κάδου (x2)
5. Капаки кадоу
6. Μοχλός ταχύτητας (3 επίπεδα για 3 εξαρτήματα)
7. Κουμπι ΟΝ (ΠΡΑΣΙΝΟ, I)
8. Κουμπι STOP(KOKKINO, 0)
9. Μοχλός ανύψωσης/χαμηλώματος κάδου
   10.ΚουμπιΕΠΑΝΑΦΟΡΑΣ (στο πίσω μέρος της συσκευής)
   11.Λαβή καπακιού κάδου
   12.Σύστημα στήριξης κάδου

6 7 8 5 9 11 4 3 12 10 2 1

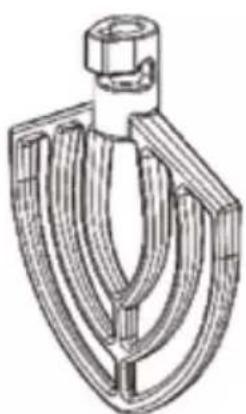

Εξαρτήματα

Προετομασία πριν από την τοποθέτηση

• Ξεβιδώστε προσεκτικά τη συσκευή από τη Βάση της, χρησιμοποιώντας ένα κλειδί αν χρειαστεί.
• Αφαιρέστε κάθε προστατευτική συσκευασία.

• Ελέγξτε εάν το προϊόν είναι πλήρες και για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση μη ολοκληρωμένης παράδοσης (π.χ. απουσία χτυπητηριού, αναδευτήρα και γάντζου ζύμης) ή ζημιών, επικοινωνήστε με τον προμηθευτή. MHN χρησιμοποιήσετε τη συσκευή. (Βλ. ==> Εγγύηση).

• Καθαρίστε τη συσκευή και τα εξαρτήματά της πριν την χρησιμοποιήσετε (Βλ. ==> Καθαρισμός και συντήρηση).

• Βεβαιωθείτε ότι η συσκευή είναι τελείως στεγνή.
• Φυλάξτε τη συσκευασία εάν οκοπεύετε να αποθηκεύσετε τη συσκευή σας στο μέλλον.

Τοποθέτηση

• Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν το- ποθετήσετε και λειτουργήσετε τη συσκευή.
• Βεβαιωθείτε ότι η συσκευή έχει τοποθετηθεί σε στεγνή και χωρίς εμπόδια επιφάνεια που μπορεί να στηρίζει το Βάρος της.
• Βεβαιωθείτε ότι η τροφοδοσία ρεύματος αντιστοι- χεί με την ετικέτα Βαθμονόμποσης της συσκευής.
• Πρέπει να υπάρχει επαρκής χώρος γύρω από τη συσκευή για να μπορεί να κινείται άνετα ο χρήστης.

Ο χώρος πρέπει να είναι καθαρός και χωρίς εμπόδια, π.χ. να μην τοποθετείται κανένα αντικείμενο κοντά στη συσκευή, όπως μαχαίρια κλη.

- Μη φοράτε χαλαρά ρούχα, όπως φουλάρια κλη και δένετε τα μαλλιά σας, διατηρώντας τα μακριά από τα κινούμενα εξαρτήματα.

ΠΡΟΣΟΧΗ! Ποτέ μην παρακάμψετε κανέναν διακόπτη ασφαλείας.

Μεταφορά και χειρισμός

• Μην μετακινείτε τη συσκευή ενώ λειτουργεί.

• Για να μετακινήσετε τη συσκευή, αποσυνδέστε την από το ρεύμα και αφαιρέστε τον κάδο (2) και όλα τα εξαρτήματα (χτυπητήρι, αναδευτήρα και γάντζο ζύμης).

• Όταν μετακινείτε τη συσκευή, να την κρατάτε από τη Βάση στήριξης (1).

• Η μετακίνηση να γίνεται από τουλάχιστον 2 άτομα ή με χρήση τροχήλατου λόγω του μεγάλου Βάρους της.

Ειδικές λειτουργίες ασφαλείας

Προσοχή: Η συσκευή διαθέτει τους ακόλουθους 3 διακόπτες ασφαλείας. Η συσκευή πρέπει να τίθεται σε λει- τουργία μόνο όταν όλοι οι διακόπτες ασφαλείας Βρίσκονται στη θέση τους.

• Διακόπτης ασφαλείας θέσης κάδου: Η συσκευή μπορεί να τεθεί σε λειτουργία μόνο όταν ο κάδος (2) τοποθετηθεί σωστά στη θέση του.
• Διακόπτης ασφαλείας καπακιού κάδου (5): Η συσκευή μπορεί να τεθεί σε λειτουργία όταν το καπάκι του κάδου (5) έχει ασφαλίσει σωστά.
  • Διακόπτης ασφαλείας μοχλού ανύψωσης κάδου

(9): Η συσκευή μπορεί να τεθεί σε λειτουργία όταν ο μοχλός ανύψωσης κάδου (9) τοποθετηθεί στη θέση ανύψωσης.

Μη φοράτε χαλαρά ρούχα, όπως φουλάρια κλη και δένετε τα μαλλιά σας, διατηρώντας τα μακριά από τα κινούμενα εξαρτήματα.

Λειτουργία

Για την αποφυγή τραυματισμών:

• MHN χρησιμοποιήσετε τη συσκευή εάν δεν έχετε διαβάσει το εγχειρίδιο οδηγιών.
• Πριν από τον καθαρισμό, τη συντήρηση ή την αντικατάσταση εξαρτημάτων, να ΣΤΑΜΑΤΑΤΕ ΠΑΝΤΑ

τη συσκευή πατώντας το ΚΟΚΚΙΝΟ κουμπί “Ο” (8) και να την αποσυνδέετε από την παροχή ρεύματος.
- Διατηρείτε ΠΑΝΤΑ χέρια, μακριά μαλλιά και ενδύματα μακριά από τα κινούμενα μέρη.

a) To капáki tou kádou

Σημείωση: Εάν το καπάκι του κάδου (5) είναι ανοικτό ή δεν έχει ασφαλίσει σωστά στη θέση κλειδώματος, η συσκευή δεν μπορεί να ξεκινήσει να λειτουργεί.

1. Για να ανοίξετε το καπάκι (5), περιστρέψτε το δεξιόστροφα κρατώντας το από τη λαβή (11). Για να κλείσετε το καπάκι (5), περιστρέψτε το αριστερόστροφα κρατώντας το από τη λαβή (11).

2. Όταν η λαβή (11) είναι ευθυγραμμισμένη στη δεξιά πλευρά της συσκευής, το καπάκι (5) Βρίσκεται στη θέση κλειδώματος και η συσκευή είναι έτοιμη για λειτουργία.

B) Τοποθέτηση του κάδου (2)

Σημείωση: Τοποθετήστε τον κάδο (2) ΠΡΙΝ τοποθετήστε τα εξαρτήματα. Χρησιμοποιείτε μόνο τον παρεχόμενο κάδο (2).

1. Χαμηλώστε τον κάδο (2) τραβώντας μέχρι κάτω τον μοχλό ανύψωσης/χαμηλώματος κάδου (9). Το σύστημα στήριξης κάδου (12) πρέπει να θρίσκεται στη θέση χαμηλώματος.

2. Τοποθετήστε τον κάδο (2) προσεκτικά κρατώντας τον και από τις δύο λαβές (4) και

i) Με τον πείρο κλειδώματος στην οπή στη μέση του συστήματος στήριξης κάδου (12)

ii) Ασφαλίστε τον κάδο (2) τραβώντας προς τα εμπρός τους πείρους του κάδου (3) μέχρι ο κάδος (2) να ασφαλίσει στη θέση του.

γ) Τοποθέτηση των εξαρτημάτων (χτυπητήρι, αναδευτήρας και γάντζος ζύμης)

Σημείωση: Συνιστάται να τοποθετείτε τα εξαρτήμα- τα πριν τοποθετήσετε τα υλικά μέσα στον κάδο (2).

1. Σημείωση: Συνιστάται να τοποθετείτε τα εξαρτήμα- τα πριν τοποθετήσετε τα υλικά μέσα στον κάδο (2).

2. ΠΡΟΣΟΧΗ! Η άσκηση υπερβολικής πίεσης κατά το άνοιγμα ή το κλείσιμο του καπακιού (5) μπορεί να προκαλέσει ΒλάΒη στον μικροδιακόπτη ασφαλείας. Να είστε ιδιαίτερα προσεκτικοί όταν ανοίγετε ή κλείνετε το καπάκι (5).

3. Σπρώξτε τα εξαρτήματα (χτυπητήρι, γάντζο ζύμης ή αναδευτήρα) αργά προς τα πάνω, στον πλανητικό άξονα, προσαρμόζοντας τον πείρο του άξονα στα εξαρτήματα.

4. Περιστρέψτε τα εξαρτήματα για να ασφαλίσετε στον πλανητικό άξονα.

δ) Τοποθέτηση και ανάμιξη των υλικών

Σημείωση: Ανατρέξτε στον πίνακα «Χωρητικότητα υλικών ανάμιξης» που περιλαμβάνεται στο εγχειρίδιο. Η υπερφόρτωση θα προκαλέσει υπερχείλιση ή ζημιά στη συσκευή.

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι ο μοχλός ταχύτητας (6) είναι στη θέση «γάντzος ζύμης».

1. Προσθέστε στον κάδο (2) όλα τα υλικά.

2. Ανασπκώστε προς τα πάνω τον μοχλό ανύψωσης/χαμηλώματος κάδου (9) μέχρι ο κάδος (2) να ασφαλίσει στη θέση του.

3. Περιστρέψτε αριστερόστροφα το καπάκι (5) για να κλείσει και να ασφαλίσει στη θέση του.

Προσοχή: Η συσκευή δεν θα ξεκινήσει να λειτουργεί εάν το καπάκι (5) είναι ανοιχτό/δεν έχει ασφαλίσει σωστά στη θέση του ή εάν ο κάδος (2) δεν βρίσκεται σε θέση ανύψωσης.

ε) Επιλογή ταχύτητας, εξαρτήματος και εκκίνηση της συσκευής

1. Επιλέξτε την κατάλληλη ταχύτητα περιστρέφοντας τον διακόπτη ταχύτητας (6). Υπάρχουν τρεις συγκεκριμένες ταχύτητες για τα εξαρτήματα:

Ταχύτητα ανάμιξης Υλικά

Γάντος ζύμης (Χαμηλή)	Σκληρά υλικά: Ζύμη για πίτσα, ψωμί και ζυμαρικά.
Αναδευτήρας (Μεσαία)	Μέτρια υλικά: 2ο στάδιο ανάμιξης για ζύμη λουκουμάδων κλπ.

Χτυπητήρι (Υψηλή) Μαλακά υλικά: Χτύπημα κρέ- μας, ασπραδιών, μαρέγκας.

IMPORTANT: Χρησιμοποιείτε ΠΑΝΤΑ το εξάρτημα και την ταχύτητα που συνιστώνται Βάσει του πίνακα χωρητικότητας και της ένδειξης δίπλα στον μοχλό ταχύτητας (6)..

ΠΡΟΣΟΧΗ: Προσέχετε τη σκόνη και το αλεύρι που διαρρέεται από τις σακούλες όταν προσθέτετε τα υλικά στον κάδο (2). Να φοράτε προστατευτική μάσκα ή γυαλιά, εάν είναι απαραίτητο.

1. Πατήσε το ΠΡΑΣΙΝΟ κουμπί "I" (7) για να ενεργοποιήσετε τη συσκευή. Πατήσε το ΚΟΚΚΙΝΟ κουμπί "O" (8) για να απενεργοποιήσετε τη συσκευή. Η συσκευή που αντιστοιχεί στο προϊόν 222843 περιστρέφεται δεξιόστροφα και η συσκευή που αντιστοιχεί στο προϊόν 222836 περιστρέφεται αριστερόστροφα.

2. ΠΡΟΣΟΧΗ! Να ΔΙΑΚΟΠΤΕΤΕ ΠΑΝΤΑ τη λειτουργία της συσκευής ΠΡΟΤΟΥ αλλάξετε ταχύτητα. Διαφορετικά υπάρχει πιθανότητα ΒλάΒης των εσωτερικών γραναζιών.

1. Για να αλλάξετε ταχύτητα κατά τη λειτουργία της συσκευής:

a) Πατήστε το KOKKINO κουμπί "Ο" (8) για να απενεργοποιήσετε τη συσκευή.
B) Αποσυνδέστε την από το ρεύμα και αλλάξτε το εξάρτημα. [Δείτε ==> σημείο γ)].
γ) Επιλέξτε τη νέα ταχύτητα μετακινώντας προς τα πάνω ή προς τα κάτω τον μοχλό ταχύτητας (6).
δ) Πατήστε το ΠΡΑΣΙΝΟ κουμπί "Ο" (7) για να επανεκκινήσετε τη συσκευή.

ΕΠΑΝΑΦΟΡΑ της διάταξης περιορισμού (θερμική διακοπή)

Υπενθυμίζεται ότι στην πίσω πλευρά της συσκευής, Βρίσκεται ένα κουμπί ΕΠΑΝΑΦΟΡΑΣ (RESET) (10) για την αποφυγή υπερθέρμανσης.

• Αποσυνδέστε πρώτα τη συσκευή από την πρίζα.

• Αφήστε τη συσκευή να κρυώσει τελείως.

• Πατήστε το κουμπί ΕΠΑΝΑΦΟΡΑ (10) στη διάταξη περιορισμού (θερμική διακοπή).

• Στη συνέχεια, συνδέστε τη συσκευή στην πρίζα και ξεκινήστε την λειτουργία της.

Χωρητικότητα υλικών ανάμιξης

Ο παρακάτω πίνακας παρέχεται ως αναφορά σχετικά με τη μέγιστη χωρητικότητα διαφόρων υλικών στον κάδο. Η χωρητικότητα επηρεάζεται από πολλούς

παράγοντες, όπως ο τύπος αλευριού, η θερμοκρασία νερού κλη.

Υλικό Εξάρτημα		Μέγιστη ποσότητα
		222836 222843
Ασπράδι Χτυπητήρι 1,0 κιλό 1,5 κιλό
Πουρές πατάτας Αναδευτήρας 2,0	κιλά 2,5 κιλά
Μαρέγκα (Ποσότητα νερού)	Χτυπητήρι	1,5 λίτρο	2,0 λίτρα
Ζύμη για Βάφλες	Αναδευτήρας	2,5 λίτρα	3,0 λίτρα
Σαντιγί	Χτυπητήρι	3,5 λίτρα	4,0 λίτρα
Ζύμη για πίτσα (Μέτρια, 50% νερό)	Γάντzος ζύμης	2,0 κιλά	2,5 κιλά
Ζύμη για πίτσα (Σκληρή, 60% νερό)	Γάντzος ζύμης	2,5 κιλά	3,0 κιλά
Παντεσπάνι	Χτυπητήρι 1,5 κιλό 2,0	κιλά
Ζύμη για πίτα	Αναδευτήρας	2,0 κιλά	2,5 κιλά
Ζυμάρι για ψωμί ή ψωμάκια (Μαλακό/Μέτριο, 60% νερό)	Γάντzος ζύμης	Νερό 1,5 κιλό/ Αλεύρι 2,5 κιλά	Νερό 3,0 κιλά/ Αλεύρι 5,0 κιλά

Καθαρισμός και Συντήρηση

Προσοχή: Να αποσυνδέετε πάντα τη συσκευή από την πρίζα και να την αφήνετε να κρυώνει τελείως πριν από εργασίες καθαρισμού, συντήρησης, επισκευής και πριν την αποθηκεύσετε.

Καθαρισμός

• Αφαιρείτε πάντα τα εξαρτήματα πριν τον καθαρισμό, διαφορετικά θα κολλήσουν στον άξονα και θα είναι δύσκολη η αφαιρεσή τους.
• Καθαρίζετε προσεκτικά τη συσκευή και τα εξαρτήματά της μετά από κάθε χρήση και βεβαιωθείτε ότι έχουν αφαιρεθεί όλα τα υπολείμματα από τα υλικά.
• Μην βυθίζετε ποτέ τη συσκευή σε νερό ή άλλα υγρὰ.
• Καθαρίζετε την επιφάνεια με ένα ελαφρώς υγρό πανί ή σφουγγάρι με λίγο ήπιο διάλυμα σαπουνιού.
• Mnv хрποιμοποιείτε τριπτικά σφουγγάρια, απορ-

ρυπαντικά, σύρματα ή μεταλλικά μέσα για τον καθαρισμό των εσωτερικών ή εξωτερικών μερών του προϊόντος.
- MHN πλένετε τη συσκευή με νερό ή εκτοξευτήρα νερού. Το πλύσιμο με νερό μπορεί να προκαλέσει διαρροές και να αυξήσει τον κίνδυνο πλεκτροπληξίας.
- Κανένα εξαρτήματα ή μέρος της συσκευής δεν πλένεται στο πλυντήριο πιάτων.

Συνιστώμενη διαδικασία καθαρισμού:

Μέρη Τρόπος καθαρισμού Συχνότητα
Κάδος Πλύσιμο στο χέρι με ένα σφουγγάρι ή ένα νωπό πανί, ένα ήπιο διάλυμα σαπουνιού και νερό. ΈεΒγάλτε και στεγνώστε καλά.	Καθαρίζετε μετά από κάθε χρήση
Εξαρτήματα (χτυπητήρι, αναδευτήρας και γάντzος ζύμης)	Πλύσιμο στο χέρι με ένα ήπιο διάλυμα σαπουνιού και νερό. ΈεΒγάλτε και στεγνώστε καλά.	Καθαρίζετε μετά από κάθε χρήση
Καπάκι κάδου Πλύσιμο στο χέρι με ένα	σφουγγάρι ή ένα νωπό πανί, ένα ήπιο διάλυμα σαπουνιού και νερό. ΈεΒγάλτε και στεγνώστε καλά.	Καθαρίζετε μετά από κάθ εχρήση
Εξωτερική επιφάνεια Πλύσιμο στο χέρι	με ένα νωπό πανί, λίγο σαπούνι και νερό. ΈεΒγάλτε και στεγνώστε καλά. Μην χρησιμοποιήσετε εκτοξευτήρα νερού.	Δύο φορές την εβδομάδα
Πλανητικός άξονας	Πλύσιμο στο χέρι με ένα νωπό πανί, λίγο σαπούνι και νερό. ΈεΒγάλτε και στεγνώστε καλά.	Καθαρίζετε μετά από κάθε χρήση

Αποθήκευση

- Πριν αποθηκεύσετε την συσκευή, βεΒαιωθείτε ότι έχει αποσυνδεθεί από την πρίza και έχει κρυώσει πλήρως.

- Φυλάσσετε τη συσκευή σε δροσερό, καθαρό και στεγνό χώρο.

Αντιμετώπιση προβλημάτων

Αν η συσκευή δεν λειτουργεί σωστά, συμβουλευτείτε τον παρακάτω πίνακα για πιθανές λύσεις. Αν συνεχίζετε να μην μπορείτε να επιλύσετε το πρόβλημα, επικοινωνήστε με τον προμηθευτή/πάροχο σέρβις. ΜΗΝ επισκευάζετε τη συσκευή μόνοι σας.

Προβλήματα Πιθανές αιτίες Πιθανή λύση
Η συσκευή δεν λειτουργεί.	Το καπάκι (5) δεν έχει ασφαλίσει σωστά στη θέση του.
	Ο κάδος (2) δεν ανυψώνεται στην κατάλληλη θέση.
	Το φις δεν είναι συνδεδεμένο σωστά.
Η συσκευή σταματά ξαφνικά να λειτουργεί.	Έχει ενεργοποιηθεί η προστασία εσωτερικής υπερφόρτωσης για την αποφυγή υπερθέρμανσης.
	Ο ιμάντας μεταφοράς έχει φθαρεί ή έχει χαλάσει.
Η συσκευή κάνει πολύ θόρυβο.	Η συσκευή δεν έχει τοποθετηθεί σε οριζόντια επιφάνεια.
	Ο κάδος (2) δεν έχει τοποθετηθεί σωστά.
	Δεν έχουν τοποθετηθεί σωστά τα εξαρτήματα.
	Ο κάδος έχει υπερφορτωθεί. Μειώστε την ποσότητα των υλικών.
	Ο ιμάντας μεταφοράς έχει φθαρεί ή έχει χαλάσει.
	Το γρανάζι του πλανητικού άξονα χρειάζεται λιπαντικό.
Τα εξαρτήματα δεν μπορούν να τοποθετηθούν εύκολα στον πλανητικό άξονα.	Έλλειψη λιπαντικού ή/και απαι-τείται καθαρισμός του πλανητικού άξονα.
Ο μοχλός ανύψωσης/χαμπ-λώματος κάδου (9) δεν μετα-κινείται εύκολα.	Έλλειψη λιπαντικού στους ολισθη-τήρες του κάδου.

Τεχνικές προδιαγραφές

Αρ. προϊόντος 222836 222843
Τάση και συχνότητα λειτουργίας 220 – 240 V~ 50/60Hz
Όνομαστική ισχύς εισόδου 600W 1100W
Καθαρό Βάρος (περ.) 53 κιλά 78 κιλά
Κατηγορία προστασίας Κατηγορία I
Κλάση προστασίας νερού IP21
Ταχύτητα περιστροφής (r.p.m.)	Γάντζος ζύμης 148 197
	Αναδευτήρας 244 317
	Χτυπητήρι 480 462
Μέγιστη χωρητικότητα κάδου 10 λίτρα 20 λίτρα
Μέγιστη ποσότητα αλευριού για ανάμιξη 2,5 κιλά 5,0 κιλά
Μέγιστο επίπεδο θορύΒου		< 70 dB (A)
Εξωτερικές διαστάσεις		480 x 400 x (Y) 630mm	560 x 500 x (Y) 880mm

Σημείωση: Οι τεχνικές προδιαγραφές μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση.

Σχέδιο και κατάλογος εξαρτημάτων

Προσοχή: Το σχέδιο και ο κατάλογος εξαρτημάτων αποτελούνται από τα παρακάτω τμήματα:

- Σύστημα γραναζιών ταχύτητας στην κορυφή, Βάση κάδου και Βάση συσκευής (Εικόνα 1),

- Διάταξη ανύψωσης κάδου (Εικόνα 5),

- Πλάκα περιστροφής καπακιού κάδου και άξονας ανάμιξης (Εικόνα 6),

- Διάταξη άξονα (Εικόνα 2),

- Διάταξη μοχλού ταχύτητας (Εικόνα 7).

- Διάταξη άξονα γραναζιών (Εικόνα 3),

- Διάταξη μοτέρ (Εικόνα 4),

Εικόνα 1: Γρανάζια ταχυτήτων στην κορυφή, Βάση κάδου και Βάση συσκευής

222836:

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Κάλψμμα ρουλεμάν 1 22 Ρελέ χρονοδιακόπτη	1
2 Βίδα (Μ6Χ16) 4 23 Ρελέ 2
3 Κάλψμμα 1 24 Πυκνωτής 1
4	Ρουλεμάν 6202	1	25	Μικρο-διακόπτης	3
5	Κάλυμμα κέντρου	1	26	Σύνδεσμος καλωδίου	1
6 Κάλψμμα 2 27	Όρθια Βάση 1
7 Βίδα (Μ5Χ16) 1 28	Πλαίσιο όρθιας Βάσης 1
8	Άνω κάλυμμα	1	29	Πλήρης Βραχίονας	1
9 Κάλψμμα 1 30	Μανίκι (για μικροδιακόπτη)		1
10	Βίδα (Μ5Χ8)	5	31	Παξιμάδι καπακιού (Μ8)	2
11	Ρουλεμάν 6001	1	32	Παξιμάδι (Μ8)	4
12	Κάλυμμα 1 33	Βίδα μπολ		2
13	Διακόπτης τροφοδοσίας	1	34	Σταθερή λαΒή	2
14	Πίσω κάλυμμα	1	35	Ελατήριο σταθερής λαΒής	2
15	Βίδα (Μ6Χ35) 4 36		Βίδα (Μ8Χ60)	2
16	Πλάκα αντι-ποντικού	1	37	Επίπεδος σφιγκτήρας	2
17	Ηλεκτρική πλακέτα	1	38	Βίδα (Μ6Χ16)	6
18	Μετασχηματιστής	1	39	Βίδα (Μ4Χ8)	2
19	Ταινίες στεγανοποίησης πλεκτρικού κιβωτίου	1 40	Σχάρα μικροδιακόπτη	2
20 Βίδα (Μ5Χ8)	4 41		Σώμα	1
21	Ηλεκτρικό κιβώτιο	1	42	Διακόπτης υπερφόρτωσης	1

222843:

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Σώμα 1 24 Σύνδεσμος καλωδίου 1
2 Κάλυμμα ρουλεμάν 1 25 Πυκνωτής 1
3 Κάλυμμα 2 26 Χάλκινη Βίδα (Μ5Χ12) 1
4 Ρουλεμάν (6003) 1 27		Όρθια Βάση 1
5 Κάλυμμα 3 28 Πλαισιο όρθιας Βάσης		1
6	Βίδα (Μ6Χ45)	1	29	Βίδα (Μ4Χ8)	2
7	Άνω κάλυμμα	1	30	Βίδα (Μ6Χ16)	6
8	Βίδα (Μ5Χ8)	7	31	Πλαισιο όρθιας Βάσης	1
9 Κάλυμμα 1 32 Βραχίονας 1
10	Κάλυμμα κέντρου	1	33	Μανίκι (για μικροδιακόπτη)	1
11	Ρουλεμάν (6201)	2	34	Παξιμάδι καπακιού (Μ8)	2
12	Βίδα (Μ6Χ14)	4	35	Παξιμάδι (Μ8)	2
13	Ροδέλα 6	4	36	Βίδα μπολ	2
14	Διακόπτης τροφοδοσίας	1	37	Σταθερή λαΒή	2
15	Πίσω κάλυμμα	1	38	Ελατήριο σταθερής λαΒής	2
16	Βίδα (Μ6Χ35)	4	39	Βίδα (Μ8Χ60)	2
17 Πλάκα αντι-ποντικού 1 40		Πλαστικό εμπόδιο 1
18	Ηλεκτρική πλακέτα	1	41	Επίπεδος σφιγκτήρας	2
19	Ρελέ	2	42	Βίδα (Μ8Χ25)	4
20	Ταινίες στεγανοποίησης πλεκτρικού κιΒωτίου	1 43 Σχάρα μικροδιακόπτη 1
21	Ηλεκτρικό κιΒώτιο	1	44	Μικρο-διακόπτης	2
22	Ρελέ χρονοδιακόπτη	1	45	Διακόπτης υπερφόρτωσης	1
23	Μετασχηματιστής	1

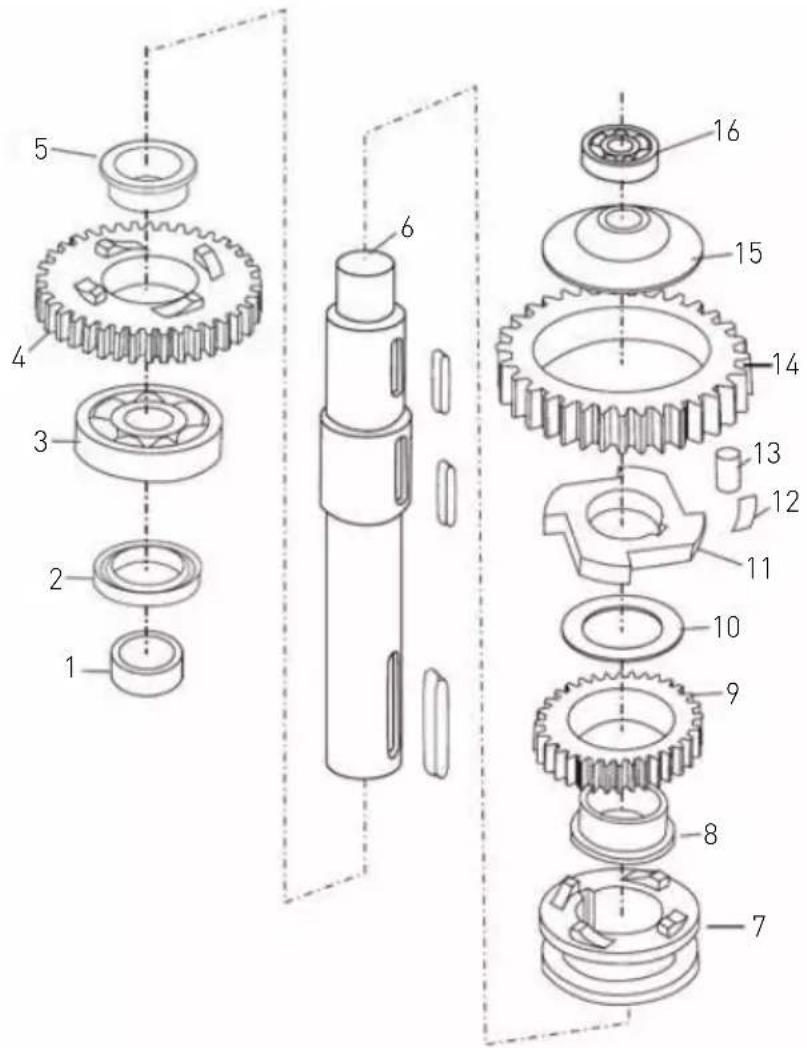

Εικόνα 2: Διάταξη άξονα

222836:

Κάθετες πλευρές σιαγόνων. ΣΩΣΤΑ ΛΑΝΘΑΣΜΕΝΟΣ

Eikóva 2-2

Σημείωση:

1. Διορθώστε τη θέση και λιπάνετε όλους τους πεί- ρους που εμφανίζονται στην εικόνα 2-1.
2. Ελέγξτε το σφράγισμα λαδιού μετά την επανασυ- ναρμολόγηση.

Αρ.εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Κάλυμμα 1
2 Ταιμούχα λαδιού 1
3 Ρουλε μάν (6204) 1
4 Γρανάζι συζεύκτη 1
5 Ρουλε μάν 1
6 Κεντρικός άξονας 1
7 Συζεύκτης 1
8 Ρουλε μάν 1
9	Δακτύλιος μικρού γραναζιού	1
10	Δακτύλιος διαίρεσης	1
11	Ενεργοποιητής 1
12	Ελατήριο 1
13 Κύλινόρος 1
14	Δακτύλιος μεγάλου γραναζιού	1
15	Κάλυμμα 1
16 Ρουλε μάν (6001)	1

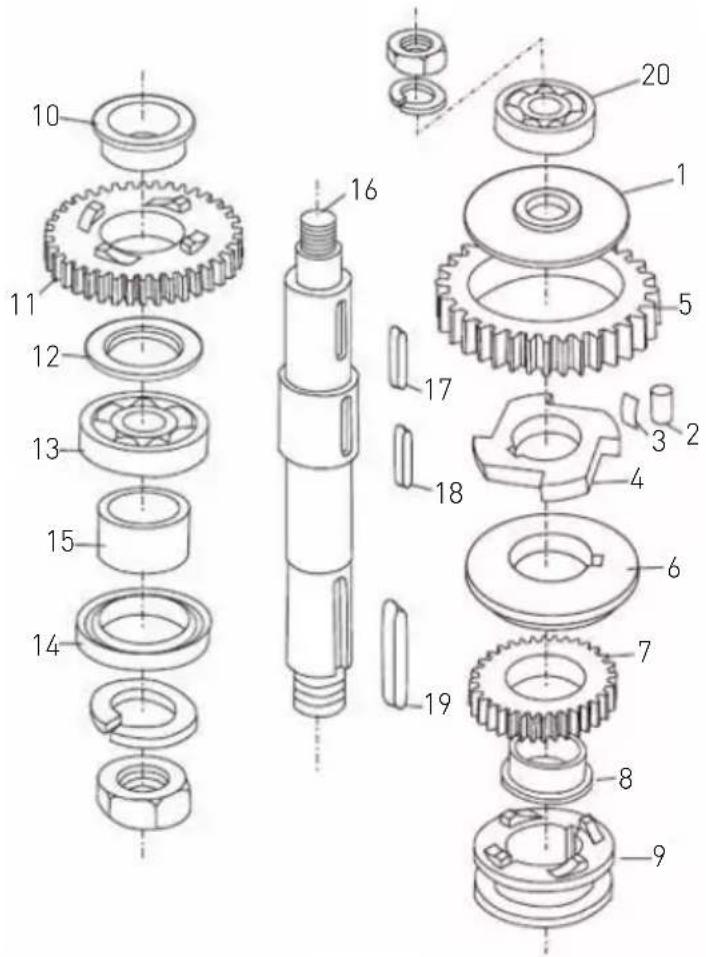

222843:

Οι κάθετες πλευρές των σιαγόνων πρέπει να κοιτάζουν η μία την άλλη. ΣΩΣΤΑ ΛΑΝΘΑΣΜΕΝΟΣ Εικόνα 2-2

Σημείωση:

1. Διορθώστε τη θέση και λιπάνετε όλους τους πεί- ρους που εμφανίζονται στην εικόνα 2-1.
2. Ελέγξτε το σφράγισμα λαδιού μετά την επανασυ- ναρμολόγηση.

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Κάλυμμα 1
2 Κύλινδρος 1
3 Ελατήριο 1
4 Ενεργοποιητής 1
5 Δακτύλιος γραναζιού 1
6 Δακτύλιος διαίρεσης 1
7 Ανώτερο γρανάζι 1
8 Δακτύλιος ρουλεμάν 1
9 Δακτύλιος συμπλέκτη 1
10 Δακτύλιος ρουλεμάν 1
11	Χαμπλότερο γρανάζι 1
12	Δακτύλιος	1
13 Ρουλεμάν (6205) 1
14	Τσιμούχα λαδιού (30X45X10)	1
15	Αποστάτης	1
16	Κεντρικός άξονας 1
17	Κλειδί (6X14)	1
18	Κλειδί (5X35)	1
19	Κλειδί (6X30)	1
20 Ρουλεμάν (6003) 1

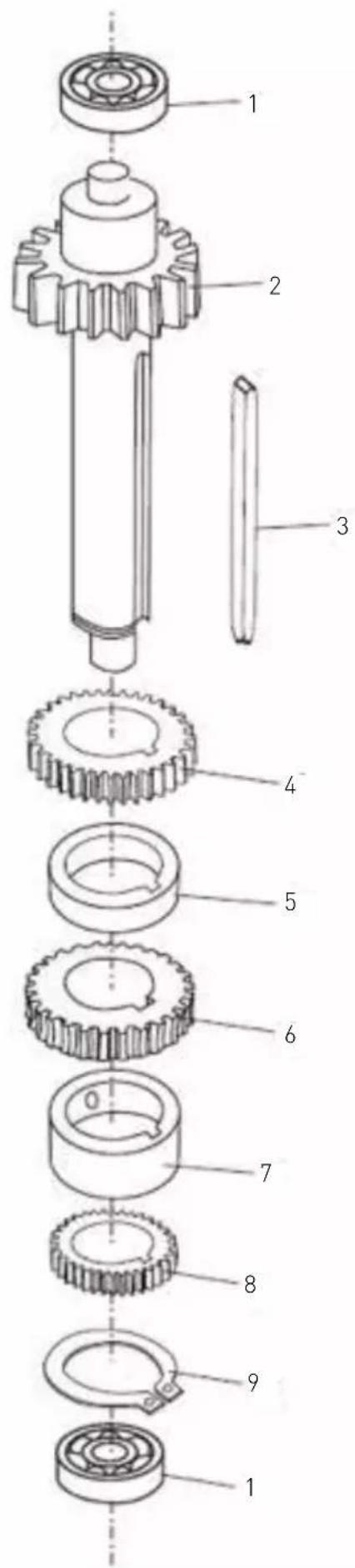

Εικόνα 3: Διάταξη άξονα γραναζιών 222836:

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Ρουλεμάν (6001) 2
2	Άξονας μετάδοσης υψηλής τα-χύτητας	1
3 Κλειδί (5X58) 1
4 Άνω γρανάζι 1
5 Μικρός αποστάτης 1
6 Χαμηλότερο γρανάζι 1
7 Μεγάλος αποστάτης 1
8 Κάτω γρανάζι 1
9 Δακτύλιος ασφάλισης 1

Σημείωση: Βεβαιωθείτε ότι σε κάθε γρανάζι όλα τα κλειδιά έχουν εισαχθεί.

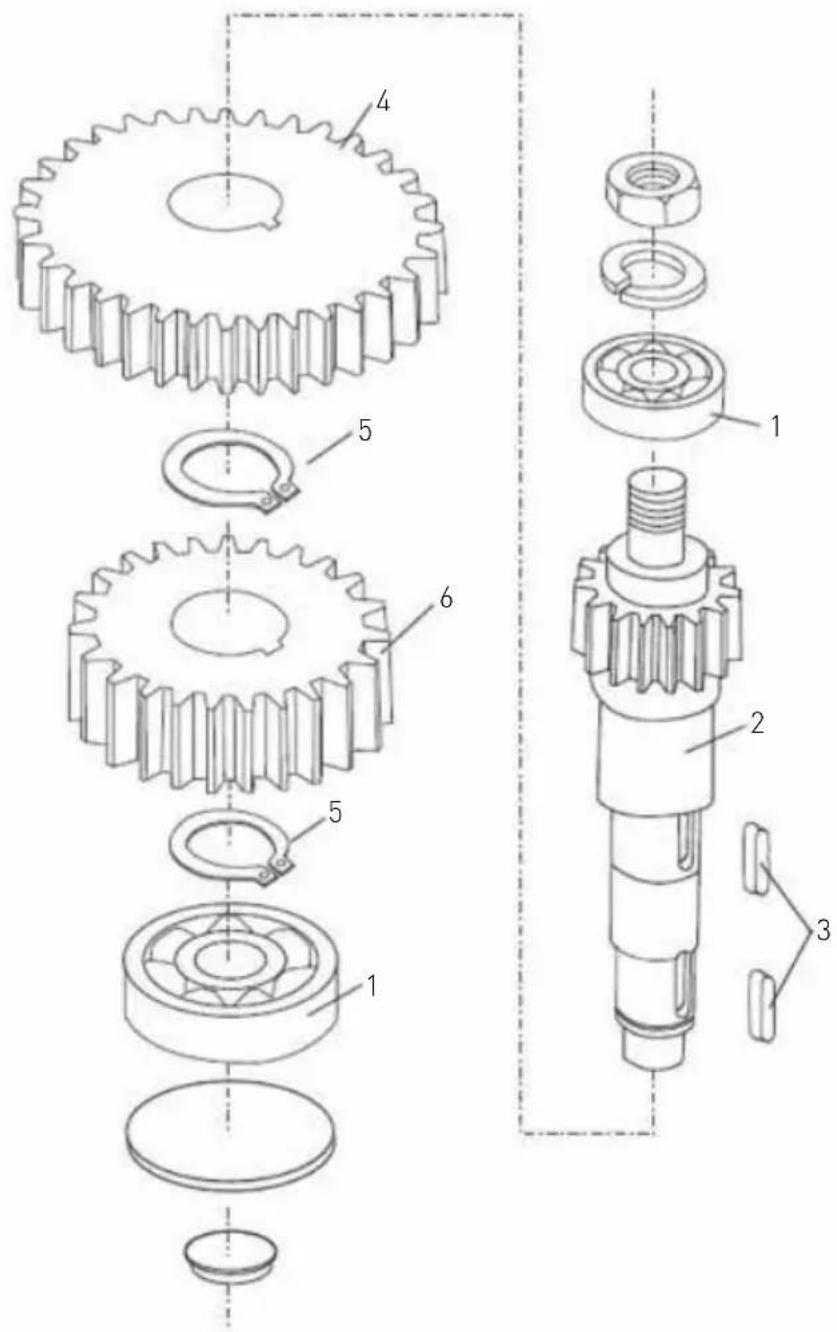

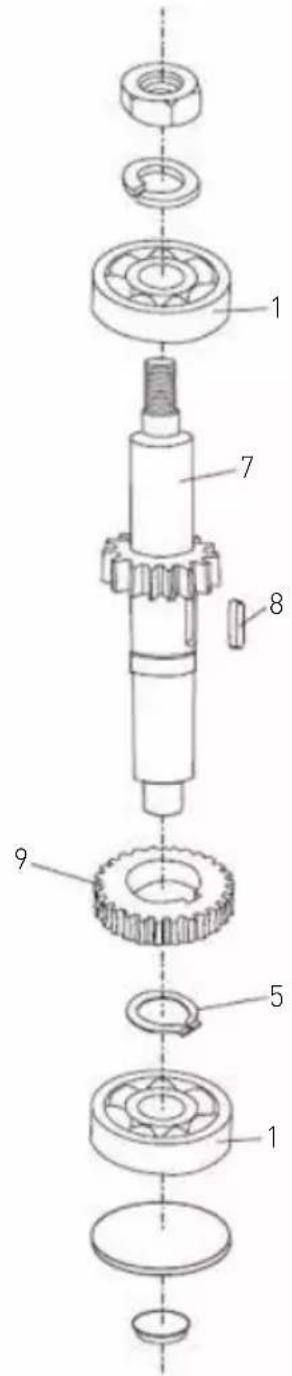

222843:

Άξονας δύο ταχυτήτων

'Αξονας μίας ταχύτητας

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Ρουλεμάν (6201) 4 6 Χαμηλότερο γρανάζι 1
2 Άξονας δύο ταχυτήτων 1 7 Άξονας μίας ταχύτητας 1
3 Κλειδί (5X11) 2 8 Κλειδί (5X14) 1
4 Ανώτερο γρανάζι 1 9		Γρανάζι		1
5 Δακτύλιος ασφάλισης 3

Σημείωση: Βεβαιωθείτε ότι σε κάθε γρανάζι όλα τα κλειδιά έχουν εισαχθεί.

Εικόνα 4: Διάταξη μοτέρ

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1	Δακτύλιος διακοπής (μόνο 222843)	1 7 Στροφείο 1
2 Έλικα 2 8 Διακόπτης 1
3 Τσιμούχα λαδιού 1 9 Βάση πλαστικού διακόπτη	1
4	Ρουλεμάν	1	10	Κάλυμμα ρουλεμάν	1
5	Κλειδί (4x22)	1	11	Ανεμιστήρας	1
6	Άξονας	1

Εικόνα 4-1

Ελικα Τσιμούχα λαδιού Ρουλεμάν Άξονας Κάλυμμα ρουλεμάν Ανεμιστήρας Πλαστικό διακόπτης Διακόπτης

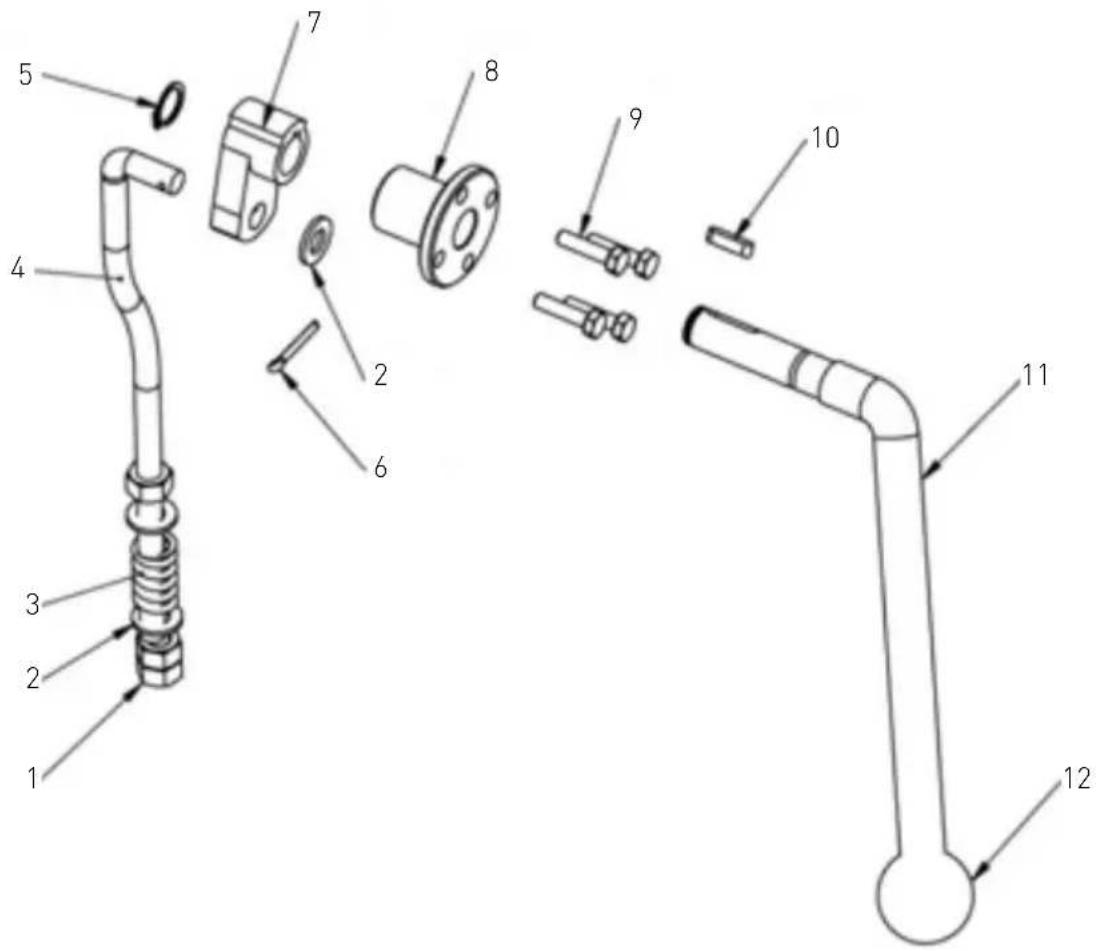

Εικόνα 5: Διάταξη ανύψωσης κάδου

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Παξι μάδι (Μ10) 3 7 Τροχός στροφαλοφόρου 1
2 Επίη εδη ροδέλα 2 8 Σύνδεσμος φλαντζας 1
3 Δακτύλιος Βραχίονα 1 9 Βίδα (Μ6Χ25) 4
4	Ανυψωτική μπάρα	1	10	Κλειδί (5x20)	1
5	Δακτύλιος διακοπής	1	11	Λαβή ανύψωσης μπολ	1
6	Πείρος	1 12 Πλαστική μπάλα		1

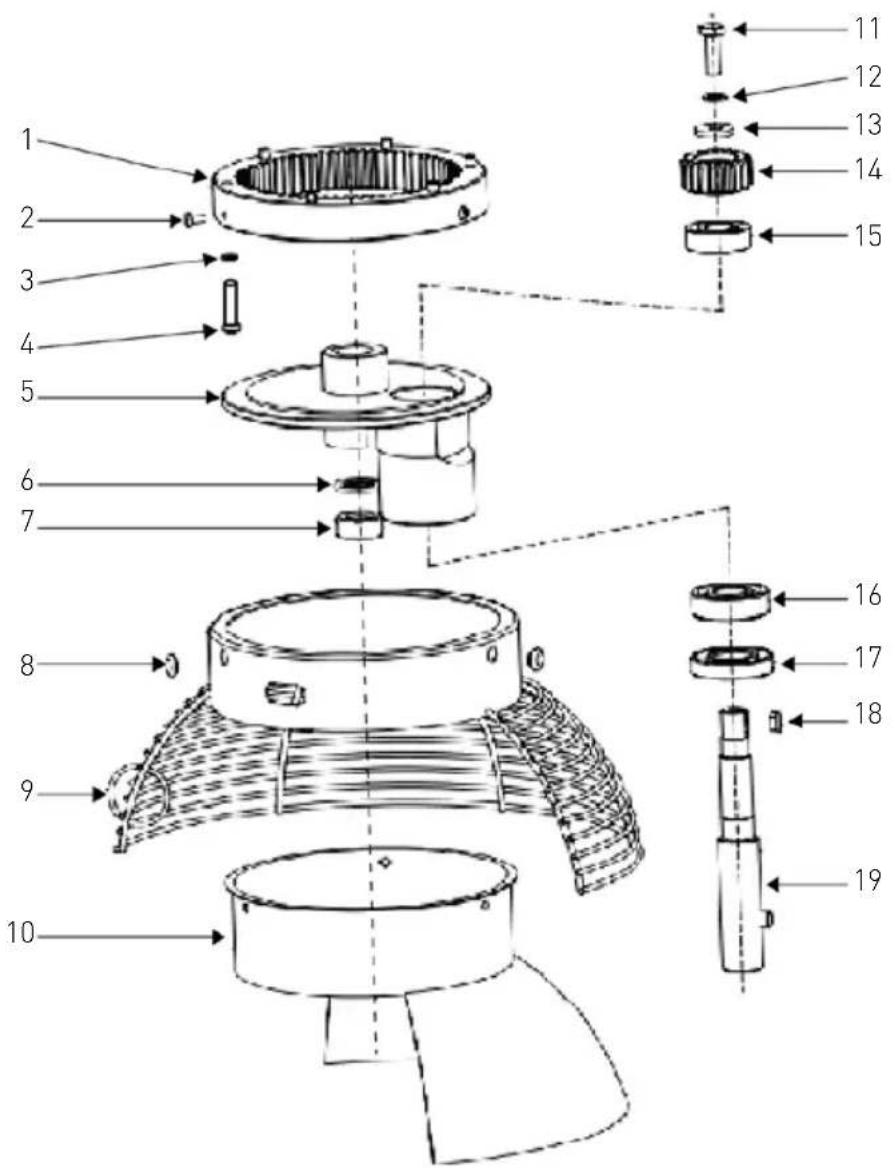

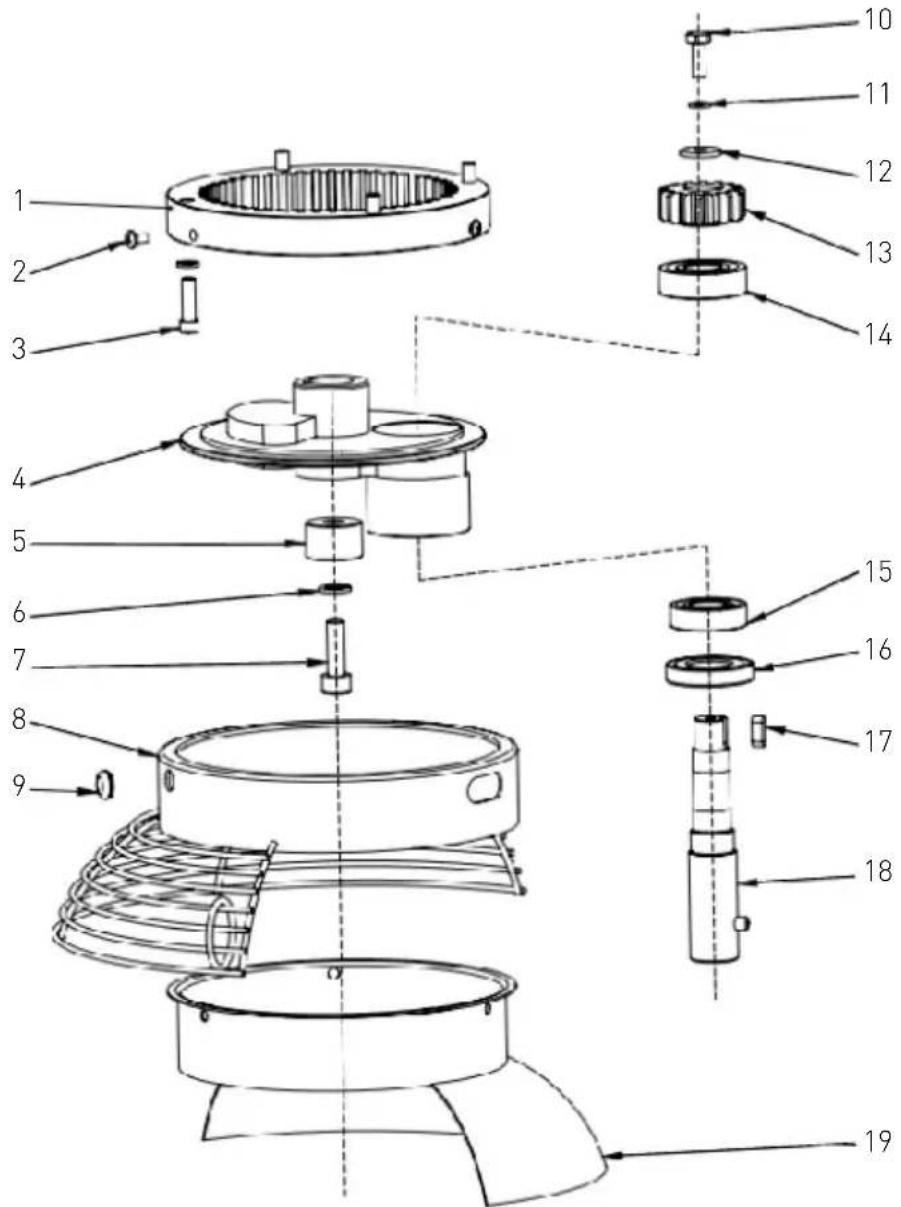

Εικόνα 6: Πλάκα περιστροφής και πλάκα ανάμ
222836:

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Εσωτερικό γρανάζι 1 11 Ροδέλα 6 5
2 Βίδα	Μ4x8 3 12 Δακτύλιος 1
3 Βίδα	Μ6x20 4 13 Πλανητικό γρανάζι. 1
4	Περιστρεφόμενη πλάκα	1	14	Ρουλεμάν 6203	1
5	Κάλυμμα	1	15	Ρουλεμάν 6003	1
6	Ροδέλα 8	1	16	Τσιμούχα λαδιού (20X40X10)	1
7 Βίδα	Μ8x25 1 17 Κλειδί (5X14)			1
8	Προστατευτικό μπολ	1	18	Άξονας ανάμιξης	1
9	Πλαστικό καλυμα	1 19		Πίσω κάλυμμα προστατευτικού μπολ	1
10	Βίδα Μ6x16 1

222843:

Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα		Αρ. εξαρτήματος	Όνομα εξαρτήματος Ποσότητα
1 Εσωτερικό γρανάζι 1 11 Βίδα Μ8x16 1
2 Βίδα	Μ5x10 3 12 Ροδέλα 8 1
3 Ροδέλα 6 6 13 Δακτύλιος 5
4 Βίδα	Μ6x25 6 14 Πλανητικό γρανάζι 1
5	Περιστρεφόμενη πλάκα	1	15	Ρουλεμάν 6203	1
6	Ροδέλα 18	1	16	Ρουλεμάν 6204	1
7	Παξιμάδι (Μ18)	1	17	Τσιμούχα λαδιού (25X50X10)	1
8	Πλαστικό καλυμα	2	18	Κλειδί (5X14)	1
9	Προστατευτικό μπολ	1	19	Άξονας ανάμιξης	1
10	Πίσω κάλυμμα προστατευτικού μπολ	1

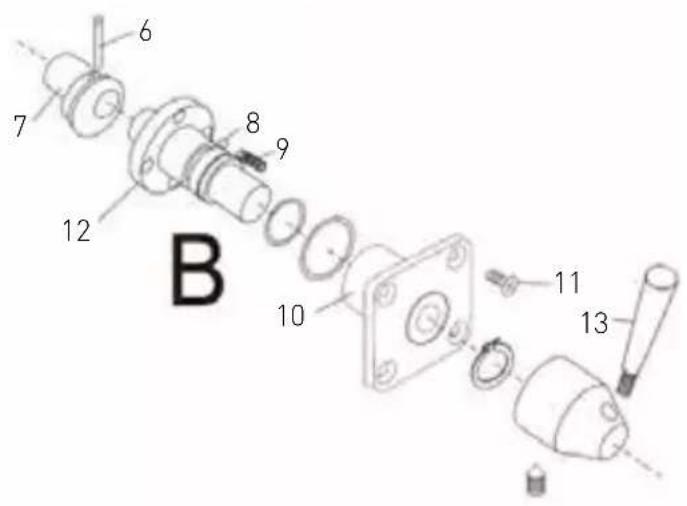

Εικόνα 7: Διάταξη μοχλού ταχύτητας

A 1 2 3 4 5 4 3 2

Αρ. εξαρτήματος		Όνομα εξαρτήματος	Ποσότητα
A	1 Ραβδος 1
	2 Παξιμάδι 1
	3 Ελατήριο 1
	4 Άδονας 1
	5 Πιρούνι 1
B	6 Πείρος (3Χ20) 1
	7 Σύνδεσμος 1
	8 ΧαλύΒδινο ρουλεμάν 3
	9 Ελατήριο 3
	10 Κάλυμμα εμποδίου 1
	11 Βίδα (Μ5Χ10) 1
	12 Άξονας 1
	13 Μοχλός 1

6 7 8 9 12 B 10 11 13

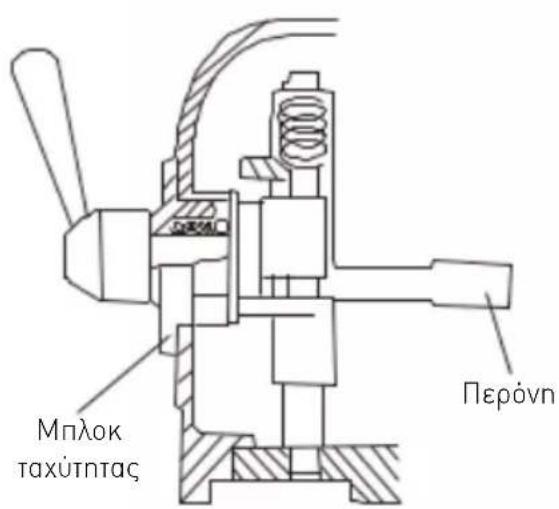

Μπλοκ ταχύτητας Περόνη

GR

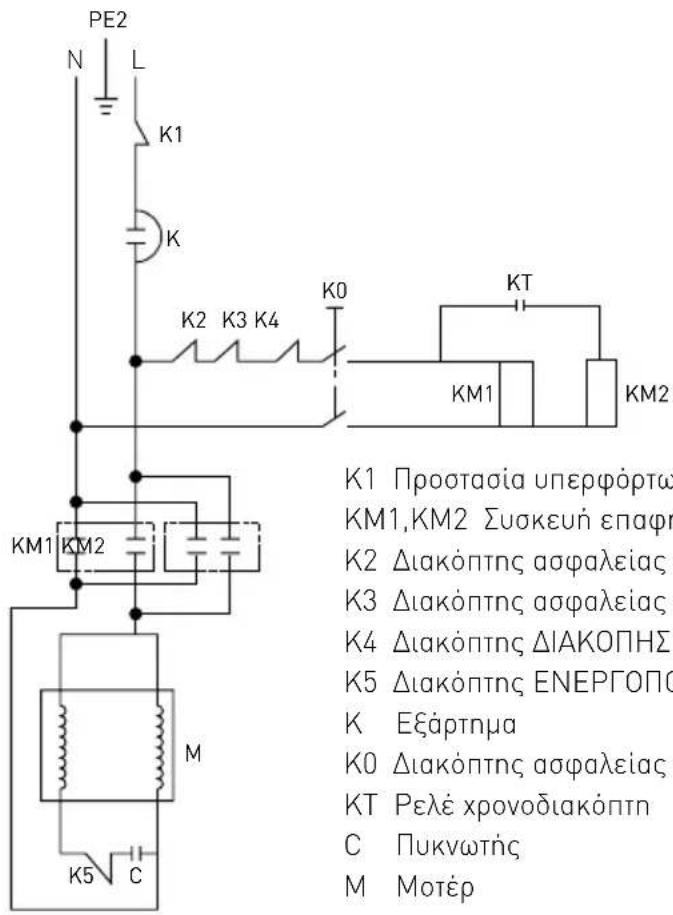

Διάγραμμα κυκλώματος

PE2 N L K1 K K2 K3 K4 K0 KT KM1 KM2 KM1 KM2 M K5 C K1 Προστασία υπερφόρτω KM1,KM2 Συσκευή επαφή K2 Διακόπτης ασφαλείας K3 Διακόπτης ασφαλείας K4 Διακόπτης ΔΙΑΚΟΠΗΣ K5 Διακόπτης ΕΝΕΡΓΟΠΟ K Εξάρτημα K0 Διακόπτης ασφαλείας KT Ρελέ χρονοδιακόπτη C Πυκνωτής M Μοτέρ

Εγγύηση

Οποιοδήποτε ελάττωμα επηρεάζει τη λειτουργικότητα της συσκευής που γίνεται προφανές δύο χρόνια μετά την αγορά της, θα διορθώνεται με δωρεάν επισκευή ή αντικατάσταση, αρκεί η συσκευή να έχει χρησιμοποιηθεί και συντηρηθεί σύμφωνα με τις οδηγίες και να μην έχει γίνει κατάχρηση ή λανθασμένη χρήση της με οποιονδήποτε τρόπο. Δε θίγονται τα νόμιμα δικαιώματά σας. Εάν η συσκευή υποστηρίζεται από εγγύηση, δηλώστε που και πότε έχει αγοραστεί και συμπεριλάβετε την απόδειξη αγοράς (π.χ. απόδειξη λιανικής πώλησης).

Σύμφωνα με την πολιτική μας για τη συνεχή εξέλιξη των προϊόντων μας, διατπρούμε το δικαιώμα να αλλάξουμε το προϊόν, τη συσκευασία και τις προδιαγραφές τεκμηρίωσής του χωρίς προειδοποίηση.

Απόρριψη & ΠεριΒάλλον

Η συσκευή, μετά το πέρας της διάρκειας ζωής της, δεν πρέπει να απορρίπτεται ως οικιακό απόρριμμα. Πρέπει να απορρίπτεται, με δική σας ευθύνη, σε καθορισμένο σημείο συλλογής. Η μη τήρηση αυτού ενδέχεται να τιμωρείται σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση των απορριμμάτων. Η χωριστή συλλογή και ανακύκλωση αυτής της συσκευής κατά τη στιγμή της απόρριψης Βοηθά στη διατήρηση των φυσικών πόρων και εξασφαλίζει την ανακύκλωσή της με τρόπο που προστατεύει την αν- θρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορ- ρίψετε τη συσκευή για ανακύκλωση, επικοινωνήστε με την τοπική εταιρεία συλλογής απορριμμάτων. Οι κατασκευαστές και οι εισαγωγείς δεν αναλαμβάνουν την ευθύνη ανακύκλωσης, επεξεργασίας και οικο- λογικής διάθεσης, είτε άμεσα είτε μέσω δημόσιου συστήματος.

ΣΕΡΒΙΣ ΕΛΛΑΔΟΣ:

Tnλ.: 213 0 998989 (10 γραμμές)

[e-mail]

GR: Με επιφύλαξη αλλαγών, λαθών εκτύπωσης και στοιχειοθεσίας.
